曲轴的作用及工作原理

曲轴工作原理

曲轴是发动机的重要组成部分之一，其主要功能是将活塞的往复运动转化为旋转运动，从而驱动车辆行驶。曲轴工作原理可以简单地概括为：通过连杆将活塞的往复运动转化为曲轴的旋转运动。

具体来说，曲轴由多个连续的偏心圆柱体组成，每个偏心圆柱体都对应着一个活塞。当发动机工作时，燃油在气缸内燃烧产生高温高压气体，推动活塞向下运动。此时，连杆与曲轴相连，在连杆的拉力作用下，曲轴开始旋转。

当活塞到达最低点时，气门会打开放出废气，并且新鲜空气和燃料混合物进入气缸内。随着连杆拉力的逐渐减弱，活塞开始向上移动，并将压缩空燃混合物。当达到最高点时，火花塞会引发混合物爆炸，并推动活塞向下运动。

如此循环往复地进行着，曲轴不断地进行旋转运动，并将活塞的往复运动转化为旋转运动。曲轴的旋转运动通过主轴和变速器等传动装置，最终驱动车辆行驶。

除了将活塞的往复运动转化为旋转运动外，曲轴还具有平衡作用。由于发动机的工作过程中会产生一定的振动力，如果没有平衡措施，这些振动力会对车辆造成不良影响。因此，在曲轴的设计中，通常会采用对称布局、重量均衡等措施来保证其平衡性。

总之，曲轴是发动机中不可或缺的组成部分，它通过将活塞的往复运动转化为旋转运动，并具有平衡作用，为车辆提供了稳定而高效的驱动力。

第 1 页 共 32 页

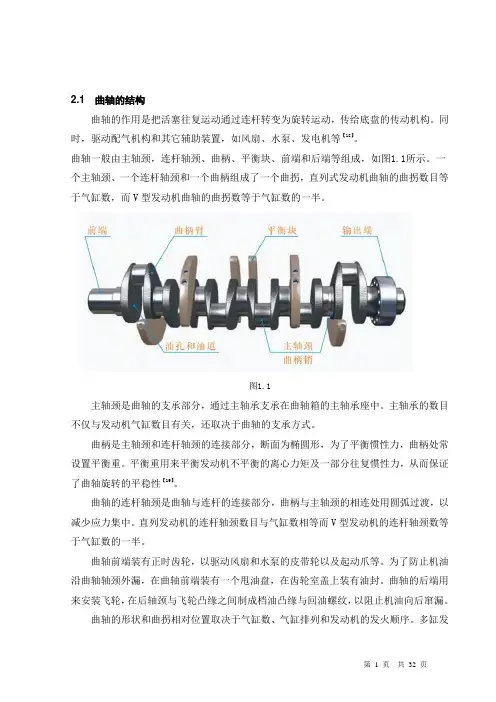

2.1 曲轴的结构

曲轴的作用是把活塞往复运动通过连杆转变为旋转运动，传给底盘的传动机构。同时，驱动配气机构和其它辅助装置，如风扇、水泵、发电机等【18】。

曲轴一般由主轴颈，连杆轴颈、曲柄、平衡块、前端和后端等组成，如图1.1所示。一个主轴颈、一个连杆轴颈和一个曲柄组成了一个曲拐，直列式发动机曲轴的曲拐数目等于气缸数，而V型发动机曲轴的曲拐数等于气缸数的一半。

图1.1

主轴颈是曲轴的支承部分，通过主轴承支承在曲轴箱的主轴承座中。主轴承的数目不仅与发动机气缸数目有关，还取决于曲轴的支承方式。

曲柄是主轴颈和连杆轴颈的连接部分，断面为椭圆形，为了平衡惯性力，曲柄处常设置平衡重。平衡重用来平衡发动机不平衡的离心力矩及一部分往复惯性力，从而保证了曲轴旋转的平稳性【19】。

曲轴的连杆轴颈是曲轴与连杆的连接部分，曲柄与主轴颈的相连处用圆弧过渡，以减少应力集中。直列发动机的连杆轴颈数目与气缸数相等而V型发动机的连杆轴颈数等于气缸数的一半。

曲轴前端装有正时齿轮，以驱动风扇和水泵的皮带轮以及起动爪等。为了防止机油沿曲轴轴颈外漏，在曲轴前端装有一个甩油盘，在齿轮室盖上装有油封。曲轴的后端用来安装飞轮，在后轴颈与飞轮凸缘之间制成档油凸缘与回油螺纹，以阻止机油向后窜漏。

曲轴的形状和曲拐相对位置取决于气缸数、气缸排列和发动机的发火顺序。多缸发第 2 页 共 32 页

动机的发火顺序应使连续作功的两缸保持尽量远的距离，这样既可以减轻主轴承的载荷，又能避免可能发生的进气重叠现象。此外作功间隔应力求均匀，也就是说发动机在完成一个工作循环的曲轴转角内，每个气缸都应发火作功一次，以保证发动机运转平稳。

曲轴的作用：它与连杆配合将作用在活塞上的气体压力变为旋转的动力，传给底盘的传动机构。同时，驱动配气机构和其它辅助装置，如风扇、水泵、发电机等。工作时，曲轴承受气体压力，惯性力及惯性力矩的作用，受力大而且受力复杂，并且承受交变负荷的冲击作用。同时，曲轴又是高速旋转件，因此，要求曲轴具有足够的刚度和强度，具有良好的承受冲击载荷的能力，耐磨损且润滑良好【20】。

轮轴的原理

轮轴是一种机械传动装置，被广泛应用于各种车辆、机械设备和工业生产机器之中。轮轴的作用是将能量从发动机等驱动装置传递到车轮、机器等执行装置，从而使其运动起来。轮轴的原理基于多个零部件组成的复杂机械系统，下面将对其作原理和构造解释。

一、结构组成

轮轴由许多不同部件组成，根据不同用途和应用环境，它们之间的数量、长度、直径等参数各异。主要构成部分有轴套、轴承、轮轴、齿轮和传动带等。

轴套是轮轴最内侧的部分，它是贴着轴承转动的钢筒外覆件。轴承用于支撑随轮轴旋转的车轮、机器零件或齿轮。轮轴就是轴承所支持的主轴，它以不同直径和长度出现，通常都是从温度和强度测试的合金钢制成。

二、工作原理

轮轴的工作原理可以分为数个步骤。最明显的是从传动机构中发起的动力传递到轮轴上。轮轴通常与齿轮组、传动带或链条配合工作，并通常为其提供动力。轴承的配合也使动力在轮轴上平衡分布。车轮的旋转(机器也一样)与轮轴的旋转紧密相关，并通过辅助机构实现转速或扭矩的变化。 除了动力传递的作用，轮轴还起到了支撑、定位和减震的作用。车轮的负重需通过轮轴和轴承这一力学系统承担，使车轮保持直线行驶。轴承和轮轴存在配合，从而提供定位支撑。车轮在通过不平路面时，轮轴和轴承在减震方面也能起到一定程度的作用。

三、常见问题

很多轮轴在长时间使用或负载过大时，会发生变形、磨损或断裂等问题。这些问题通常可以通过以下方式解决：

1、定期检查轮轴故障，及时更换损坏的零件。

2、根据不同的应用和运行条件，选择合适的轮轴型号和质量。

3、在安装和使用过程中，确保轮轴和周围部件之间的紧密配合。

请务必注意，轮轴的质量和使用状况直接关系到车辆或机器的运行效率和安全性。 建议您选择经过专业检测并符合国家标准的轮轴。

曲轴组成及作用名词解释

曲轴是发动机的重要部件之一，其作用是将活塞的往复运动转换为旋转运动，并将发动机的旋转动力传递给传动系统。曲轴由前端轴、主轴颈、连杆轴颈、曲柄、平衡重和后端凸缘等部分组成。

1. 前端轴：

前端轴是曲轴的第一个部分，它通常与曲轴的启动机构（如起动机）相连接。前端轴通过轴承支撑在缸体上，并设有安装皮带轮或齿轮的附件。

2. 主轴颈：

主轴颈是曲轴的主体部分，它支撑着连杆轴颈和曲柄。主轴颈通常与缸体的主轴承相配合，以实现活塞的往复运动。

3. 连杆轴颈：

连杆轴颈是曲轴上与连杆连接的部分，它通常通过轴承支撑在主轴颈上。连杆轴颈与连杆配合，将活塞的往复运动转化为曲轴的旋转运动。

4. 曲柄：

曲柄是曲轴的核心部分，它连接着主轴颈和连杆轴颈，并承受着活塞的推力和气缸的惯性力。曲柄通常具有薄壁结构，以提高曲轴的刚性和强度。

5. 平衡重：

平衡重是用于平衡曲轴上不平衡的惯性力矩的部分。它通常设置在曲柄上，以平衡由于气缸和活塞的位置不同而产生的惯性力矩。

6. 后端凸缘：

后端凸缘是曲轴的最后部分，它通常与飞轮连接。凸缘设有安装皮带轮或齿轮的附件，以便将曲轴的旋转动力传递给传动系统。 这些组成部分共同协作，使得曲轴能够实现其基本的任务：将活塞的往复运动转化为旋转运动，并将发动机的旋转动力传递给传动系统。
