箱式变压器施工方案

中国水电建设集团十五工程局有限公司

变压器施工方案

批准：

审核：

编制：

中国水电十五局绩溪县X086县道

改线及改造工程项目经理部

二〇一一年三月

绩溪县X086县道改线及改造工程登源河桥

变压器施工方案

一、工程概况

绩溪县X086县道改线及改造工程起点位于杭黄铁路北村改线桥右桥头处，经过北村村、水村村、新桥、罗坑、江南村、安川和绩溪电站下水库大坝，过上岭前村后接至现有X086县道。本工程共设置3座变压器（预制场200kw、登源河桥100kw及赤石坑河桥100kw）。

二、执行依据

《高速公路交通安全设施设计及施工技术规范》（JTJ074-94）

《低压配电系统设计规范》（GB50054-1995）

《电气装置安装工程电气设备交接试验标准》（GB50150-2006）

《民用建筑电气设计规范》（JGJ/T16-92）

《公路工程质量检验评定标准》（JTJ071-98）

《公路工程施工安全技术规范》（JTJ076-95）

三、作业程序

工艺流程图

四、施工方案

（1）施工准备

技术准备：参与施工的人员（包括辅工）必须先熟悉变压器安装有关图纸资料，由技术人员对其进行技术培训，明确安装的任务及要求，确保安装质量。

人员准备：选定变压器安装成员，指派工程安装现场管理、技术负责人、安全员以及质检人员。 设备进场冲击试验 空载试运行 入网运行 交工验收 检查保管变压器安装 施工准备变压器接地 交接试验 试运行前检查

技具准备： 汽车起重机（根据变压器毛重选择）、载重汽车（根据变压器毛重选择）、电焊机、滤油机、千斤顶、三角架、切割机、电钻、吊带、干燥机、绝缘摇表、万用表、水平仪、电调试验仪器仪表、方木、棍杠、钢尺、水平尺、补充用变压器油、钢板垫板、防护油漆、白布、棉布、塑料薄膜等材料。

箱式变压器安装施工方案

1.施工前准备：

-确定箱式变压器的安装位置，应满足通风、排水和检修要求，并且易于进行操作和维护。

-检查变压器及相关设备的技术参数、图纸和资料，确保施工方案的准确性。

-准备所需工具、仪器和材料，并确保其齐全和合格。

-具备合适的人员，并进行安全培训，确保安全施工。

2.箱式变压器的安装：

-根据箱式变压器的重量和尺寸，选取适当的起吊设备，并按照相关操作规程进行起吊和安装。

-使用螺栓将箱式变压器固定在基座上，并进行牢固连接，确保变压器的稳定性和安全性。

-在箱式变压器周围设置防撞护栏，并进行必要标识，防止人员误入危险区域。

3.动力电缆的引入：

-根据设计要求，预留好箱式变压器的进线电缆穿越孔，并加装适当的孔套。

-引入进线电缆时，应注意保护电缆的绝缘和外皮，避免电缆的损坏，并注意电缆的走向和弯曲半径不得小于规定值。 4.接地和接触：

-对箱式变压器进行接地，确保变压器及相关设备的安全运行。接地电阻应符合规定的要求，并进行必要的接地测试。

-对箱式变压器的接触部分进行清洁和防腐处理，保证接触良好，减少接触电阻，确保正常工作。

5.试验与调试：

-在变压器安装完成后，进行必要的试验，包括绝缘电阻测试、短路阻抗测试和接地测试等，确保变压器的性能和安全运行。

-对箱式变压器进行调试，包括运行负荷测试、温度测试和保护装置测试，确保变压器的可靠性和稳定性。

6.完成安装报告和资料：

-在安装工作完成后，编制安装报告和施工图纸，并将相关资料归档保存，以备以后的维护和检修工作。

以上是箱式变压器安装施工的一个简要方案，实际施工应根据具体情况进行调整和完善。在施工过程中，应严格遵守相关的安全操作规程，保障施工人员的安全，并确保箱式变压器的安全安装和可靠运行。

箱式变压器安装施工方案

箱式变压器作为一种新型的变压器设备，具有安装方便、占用空间小、使用效率高等优点，因此在电力供应过程中得到了广泛应用。下面，我们就来详细介绍一下箱式变压器安装施工方案，希望对您有所帮助。

1. 施工前准备工作：

（1）确定箱式变压器的安装位置，并清理好该位置上的杂物；

（2）查看箱式变压器的包装是否完好，并检查变压器的各项技术指标是否符合要求；

（3）准备好安装箱式变压器的所需工具和材料，包括螺丝刀、螺栓、螺母等。

2. 箱式变压器的安装：

（1）首先，将箱式变压器放置在安装位置上，通过检查箱式变压器的四脚与地面之间的水平度，保证箱式变压器的水平安装；

（2）根据变压器的型号和规格，在变压器的安装底座上钻好安装螺栓的孔，并将螺栓固定住；

（3）接下来，将箱式变压器上的进线和出线与电源线路进行连线，确保连接紧固可靠；

（4）在连接线路时，需要注意连接的正确性和接线的安全性，确保避免出现短路或漏电的情况；

（5）最后，对箱式变压器进行检查，确保其连接牢固、线路正确无误，然后正常接通电源，观察箱式变压器运行是否正常。

3. 安全注意事项：

（1）在安装过程中，操作人员需要确保自身安全，佩戴防护用具，避免因操作不当造成人身伤害；

（2）在连接线路时，需要切断电源，避免触电危险；

（3）箱式变压器在运行时，温度较高，操作人员需避免直接接触，以免烫伤；

（4）定期检查箱式变压器的运行状态，如发现异常或故障及时处理；

（5）安装完成后，及时清理施工现场，确保安装环境整洁，避免杂物对箱式变压器的正常运行产生影响。

通过上述方案，我们可以看出，箱式变压器的安装施工并不复杂，只要按照正确的方法进行操作，并且在安装过程中注意安全事项，就能够确保箱式变压器的正常运行，为电力供应提供稳定可靠的支持。

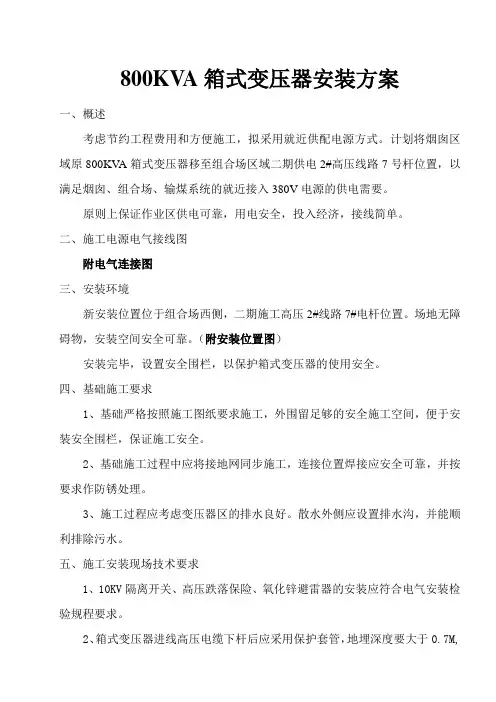

800KVA箱式变压器安装方案

一、概述

考虑节约工程费用和方便施工，拟采用就近供配电源方式。计划将烟囱区域原800KVA箱式变压器移至组合场区域二期供电2#高压线路7号杆位置，以满足烟囱、组合场、输煤系统的就近接入380V电源的供电需要。

原则上保证作业区供电可靠，用电安全，投入经济，接线简单。

二、施工电源电气接线图

附电气连接图

三、安装环境

新安装位置位于组合场西侧，二期施工高压2#线路7#电杆位置。场地无障碍物，安装空间安全可靠。（附安装位置图）

安装完毕，设置安全围栏，以保护箱式变压器的使用安全。

四、基础施工要求

1、基础严格按照施工图纸要求施工，外围留足够的安全施工空间，便于安装安全围栏，保证施工安全。

2、基础施工过程中应将接地网同步施工，连接位置焊接应安全可靠，并按要求作防锈处理。

3、施工过程应考虑变压器区的排水良好。散水外侧应设置排水沟，并能顺利排除污水。

五、施工安装现场技术要求

1、10KV隔离开关、高压跌落保险、氧化锌避雷器的安装应符合电气安装检验规程要求。

2、箱式变压器进线高压电缆下杆后应采用保护套管，地埋深度要大于0.7M,电缆头制作应按10KV热塑电缆头制作工艺要求制作，耐压试验要合格。

3、变压器中性点及外壳、箱变本体、电缆接地线、电杆横担、接地线应可靠的与地网连接，接地电阻应不得大于4MΩ。

六、施工准备

800KVA箱式变压器为成套高低压配电设备，产品性能可靠。

变压器投入使用前需加装如下电气设备：

1、10KV隔离开关一组

2、10KV高压跌落保险三只

3、氧化锌避雷器三只

4、10KV YTLY-3×70电力电缆20米

5、10KV电力电缆头2个（包括绝缘处理、接线鼻等）

6、箱式变压器接地网一组（接地极八根、连接扁钢）

七、安全操作要求

1、安装负责人应组织作业人员进行安全技术交底，并且进行职责分配，讲解安装技术要求，了解现场的施工概况。
