膨胀管技术研究现状及发展趋势
- 格式:docx
- 大小:36.93 KB
- 文档页数:2
膨胀管技术及应用一绪论
二国内外技术的研究与应用
1国外方面
2 国内方面
三文章内容
第一章膨胀管的材料分析
1 高品质膨胀管材料的探索
2 不同材料的膨胀管分析
3 一些高性能钢材膨胀管的分析
4胀筛管的基管材料的分析
第二章膨胀管的设计原理及研究
1膨胀管技术机理和研究
2 膨胀管推力理论方面研究
3 膨胀管弹塑性力学分析研究
4膨胀管力学性能和动力方面研究
第三章膨胀管技术发展和应用
1膨胀管加固技术的发展和应用
2膨胀管在钻井过程中的发展和应用
3膨胀管技术在油田开发方面的应用
4膨胀管技术在大港油田中的应用
第四章膨胀管技术的突破和未来
1中国在膨胀管技术的突破2膨胀管技术在中国的未来
一绪论
在传统的油气井钻井作业中,随着井深的增加,下入井眼中的套管层次也在增加,从而使可利用的井眼直径越来越小。
在深井超深井钻井中, 井眼直径的不断缩小有可能导致无法最终钻达目的层。
而膨胀管技术是专门解决这一问题的,实体膨胀管技术是在钻井工程领域发展起来的一项用于钻进过程中充当临时技术套管作用的一项新技术。
随着油田的开采, 油水井套管损坏日趋严重, 介绍了实体膨胀管技术原理及实体膨胀管技术的最新发展方向, 从油田开发这个角度出发, 介绍了该技术在油田开发过程中进行套管补贴、侧钻井完井等多项领域内进行应用的技术优势, 就胜利石油管理局钻井工艺研究院开发的小尺寸实体膨胀管技术在国内石油开发系统中的应用进行了介绍, 该技术的研制成功,
二国内外膨胀管技术的研究和应用
1国外方面。

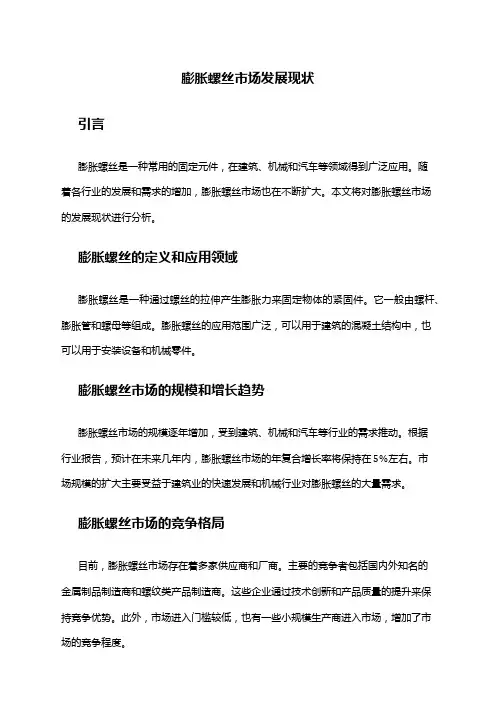

膨胀螺丝市场发展现状引言膨胀螺丝是一种常用的固定元件,在建筑、机械和汽车等领域得到广泛应用。
随着各行业的发展和需求的增加,膨胀螺丝市场也在不断扩大。
本文将对膨胀螺丝市场的发展现状进行分析。
膨胀螺丝的定义和应用领域膨胀螺丝是一种通过螺丝的拉伸产生膨胀力来固定物体的紧固件。
它一般由螺杆、膨胀管和螺母等组成。
膨胀螺丝的应用范围广泛,可以用于建筑的混凝土结构中,也可以用于安装设备和机械零件。
膨胀螺丝市场的规模和增长趋势膨胀螺丝市场的规模逐年增加,受到建筑、机械和汽车等行业的需求推动。
根据行业报告,预计在未来几年内,膨胀螺丝市场的年复合增长率将保持在5%左右。
市场规模的扩大主要受益于建筑业的快速发展和机械行业对膨胀螺丝的大量需求。
膨胀螺丝市场的竞争格局目前,膨胀螺丝市场存在着多家供应商和厂商。
主要的竞争者包括国内外知名的金属制品制造商和螺纹类产品制造商。
这些企业通过技术创新和产品质量的提升来保持竞争优势。
此外,市场进入门槛较低,也有一些小规模生产商进入市场,增加了市场的竞争程度。
膨胀螺丝市场的市场驱动因素膨胀螺丝市场的增长受到多个因素的驱动。
首先,建筑业的快速发展带来了对膨胀螺丝的大量需求,尤其是在高层建筑和桥梁等项目中。
其次,机械和汽车行业的发展也需要膨胀螺丝作为紧固件使用。
此外,膨胀螺丝的优越性能和使用便捷性也成为市场增长的推动力。
膨胀螺丝市场的挑战和机遇膨胀螺丝市场面临一些挑战和机遇。
首先,市场竞争激烈,企业需要不断优化产品和提升技术来保持竞争优势。
其次,市场需求不稳定,特别是受宏观经济和行业发展的影响。
然而,随着建筑和机械行业的持续增长,膨胀螺丝市场的机遇也越来越多。
结论膨胀螺丝市场在建筑、机械和汽车等领域的应用广泛。
市场规模逐年增加,并受到建筑和机械行业的快速发展推动。
竞争格局激烈,企业需不断提升技术和产品质量。
市场驱动因素包括建筑业的发展和需求增长,以及膨胀螺丝的优越性能。
市场面临一些挑战,但也有许多机遇。

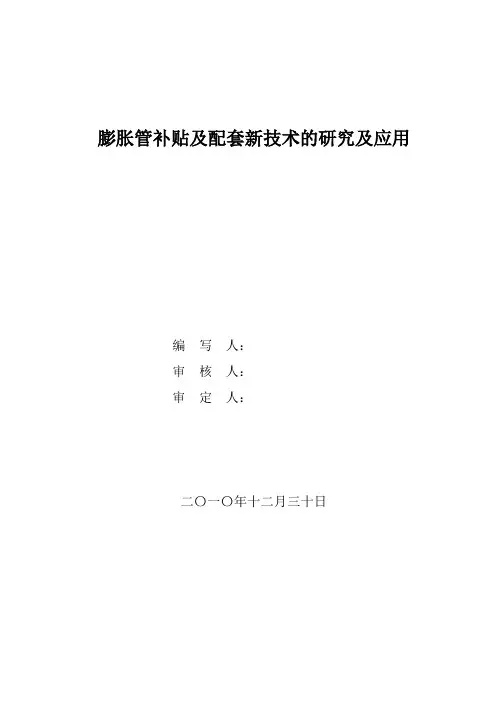

膨胀管补贴及配套新技术的研究及应用编写人:审核人:审定人:二〇一〇年十二月三十日目录一、概述 (2)(一)、立项依据 (2)(二)、技术简介 (2)(三)、完善与提高 (5)二、实体膨胀管补贴新技术的研究及应用 (8)(一)、膨胀管补贴加固技术研究 (8)(二)、膨胀管在开窗侧钻中的应用研究 (9)三、典型井例分析。
(10)(一)、明403井: (10)(二)、新明416井: (11)四、经济效益 (13)五、结论及存在问题 (13)附表 (14)一、概述(一)、立项依据油水井外漏型破损,包括腐蚀孔洞、破裂、螺纹失效等破损形式,不但严重影响正常生产,还严重污染环境。
破损漏失部位往往在无水泥封固的空井段,套管受地表水、电化学等因素作用而腐蚀破损。
对于这种外漏型破损情况,以往常常采取机械式堵漏、水泥浆及添加剂堵漏、化学堵漏、水泥浆与化学堵剂综合堵漏等措施处理。
但是,这些堵漏措施或因堵漏有效期短、或因堵漏成功率低,占井周期长而堵漏效果差。
套管补贴工艺技术的应用,较有效地解决了套管堵漏问题。
为了井网调整的需要,通常要封堵一些原来射开层,以前常用化学堵水技术来对油层进行封堵,但是这种技术存在封堵成功率低,易污染油层,占井周期长、有效期短等问题,施工风险大,尤其是卡封挤堵,经常发生“插旗杆”、“灌香肠”等事故。
而套管补贴技术则有效弥补了上述缺陷,补贴工艺简单,有效期长。
该技术已是目前套损修复中的一项重要技术,具有补贴段与原套管浑然一体,能实现原套管柱的一些高抗压等性能,同时,具有施工简单成本低等优点。
(二)、技术简介1、技术简介膨胀管补贴技术是集团公司推广项目,是对现有堵水技术的补充和完善,具有封堵井段长,有效期长,施工简单的优点。
实体膨胀管是钢级为LSX80的无缝钢管。
钢材经过特殊处理后增强了延展性和抗破裂韧性,降低了损伤敏感性。
实体膨胀管的膨胀原理是材料的三维塑变形。
其使用方法是,在割缝膨胀管下到预定位置后,通过上提膨胀锥,驱动膨胀锥穿过膨胀管的管体,而使膨胀管扩大到预定的尺寸。
膨胀管技术及在K井的应用1膨胀管技术简介膨胀管是一种由低碳钢经特殊加工而制成的套管,由于含碳量低,膨胀管比普通套管柔性好、可塑性强,可以通过机械或者液压的方法使管体发生永久塑性变形,从而满足钻井施工中的特殊需要。
膨胀管广泛应用于钻井、完井及修井等方面,在钻井方面主要用于弥补井身结构缺陷和封隔缩径、坍塌、井漏或高压层段。
膨胀管技术在处理复杂地层和压力体系方面有独特的优势,并可以增加套管层次,简化井身结构。
可膨胀套管技术,就是通过在井下将钻井管柱径向膨胀,使其内、外径扩大,实现使用同一尺寸的套管代替现行的多层套管,以提高应对多个复杂地层的封隔能力,提高作业成功率,降低钻井成本。
该项技术具有重要的意义:一是可以简便有效地解决复杂井段的井壁稳定问题;二是可以减少上部井眼的尺寸和套管层数,这样可以钻更深的直井和大位移井;三是可以修复老井被损坏的套管;四是可以大大降低钻井和完井成本。
2膨胀管在钻井作业中的应用在钻超深井或在海洋深水区作业以及需要钻穿高压地层、枯竭层或易塌、易漏地层时,在常规作业中往往采取下中间套管进行的方式,以确保施工安全。
但钻井越深,套管层数就越多,这样导致最终井眼减小,在有的情况下,还有可能导致不能按计划到达目的层。
而且,由于要求最初的井眼直径很大,增加了对钻机负荷、钻井设备及钻井液处理能力的要求。
采用膨胀管技术可以简化井身结构,减小套管层次,可避免这种情况的发生。
膨胀管技术可以为钻井过程中出现的复杂问题提供应急方案,尤其适用于钻进高压层、漏失层、泥页岩蠕动层、盐岩蠕动层。
能封隔膨胀性页岩层和漏失层,防止井眼缩径。
此技术还可以应用于多种类型的油井建井,能满足大位移井、侧钻井、水平井、多分支井以及小井眼井对井眼和套管尺寸的要求。
用于老井侧钻时,可降低重钻成本,使套管内径损失最小。
3膨胀管技术原理膨胀管是一种由低碳钢经特殊加工而制成的套管,根据其本体结构的不同可分为实体膨胀管和割缝膨胀管2种。

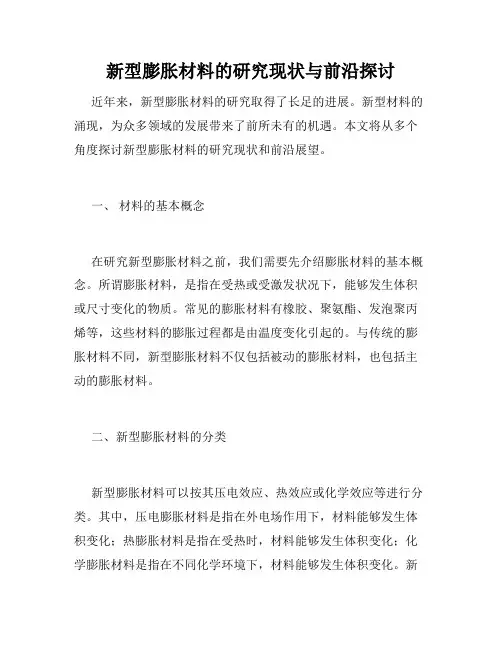

新型膨胀材料的研究现状与前沿探讨近年来,新型膨胀材料的研究取得了长足的进展。
新型材料的涌现,为众多领域的发展带来了前所未有的机遇。
本文将从多个角度探讨新型膨胀材料的研究现状和前沿展望。
一、材料的基本概念在研究新型膨胀材料之前,我们需要先介绍膨胀材料的基本概念。
所谓膨胀材料,是指在受热或受激发状况下,能够发生体积或尺寸变化的物质。
常见的膨胀材料有橡胶、聚氨酯、发泡聚丙烯等,这些材料的膨胀过程都是由温度变化引起的。
与传统的膨胀材料不同,新型膨胀材料不仅包括被动的膨胀材料,也包括主动的膨胀材料。
二、新型膨胀材料的分类新型膨胀材料可以按其压电效应、热效应或化学效应等进行分类。
其中,压电膨胀材料是指在外电场作用下,材料能够发生体积变化;热膨胀材料是指在受热时,材料能够发生体积变化;化学膨胀材料是指在不同化学环境下,材料能够发生体积变化。
新型膨胀材料的不同分类方式,也在某种程度上决定了它们的应用领域。
三、新型膨胀材料的主要应用领域新型膨胀材料的主要应用领域包括:航空航天、汽车制造、节能环保、人工智能等。
在航空航天领域,利用新型膨胀材料可以大幅度降低飞机发动机的重量,提高飞机的动力性和经济性。
在汽车制造领域,新型膨胀材料可以用于轮胎和车身的制造,以提高车辆的性能和舒适性。
在节能环保领域,将新型膨胀材料应用于建筑领域,可以实现高效的隔热保温效果,降低能源消耗。
在人工智能领域,新型膨胀材料可以用于机器人的设计与制造,实现机器人的形状变化和动作控制。
四、新型膨胀材料的发展现状新型膨胀材料在各个领域的应用越来越广泛,但其研究仍面临着很多挑战。
首先,新型膨胀材料的制备工艺仍不够成熟,高效、低成本的制备方法有待开发。
其次,新型膨胀材料的性能还需要进一步提高,以满足多领域的应用需求。
最后,新型膨胀材料的应用领域仍待开发,远远没有被充分利用。
可以预见,未来的研究重点是提高材料性能、优化应用工艺以及开拓多重应用领域。
五、新型膨胀材料的未来方向未来的研究方向包括四个方面:首先,发展新型高性能膨胀材料,提高材料性能;其次,开发制备新型膨胀材料的高效、环保工艺;第三,通过材料组装和设计,应用新型膨胀材料到更多领域,创造更多实用价值;第四,将新型膨胀材料与其他材料相结合,提高产品的综合性能。

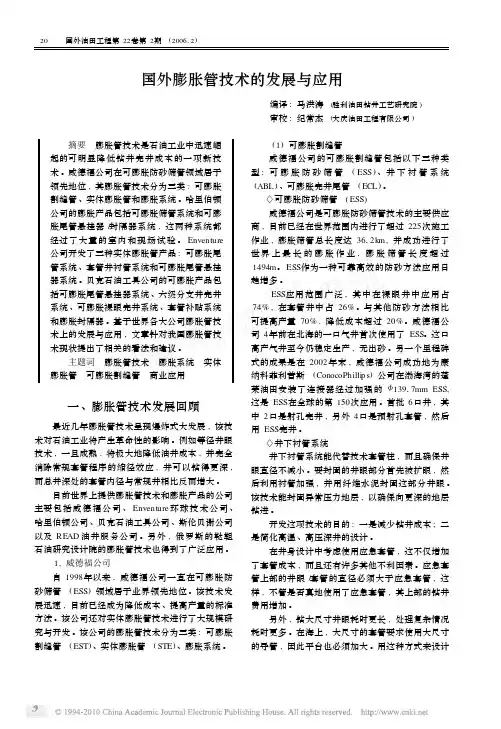

国外膨胀管技术的发展与应用 编译:马洪涛(胜利油田钻井工艺研究院)审校:纪常杰(大庆油田工程有限公司) 摘要 膨胀管技术是石油工业中迅速崛起的可明显降低钻井完井成本的一项新技术。
威德福公司在可膨胀防砂筛管领域居于领先地位,其膨胀管技术分为三类:可膨胀割缝管、实体膨胀管和膨胀系统。
哈里伯顿公司的膨胀产品包括可膨胀筛管系统和可膨胀尾管悬挂器/封隔器系统,这两种系统都经过了大量的室内和现场试验。
Enventure公司开发了三种实体膨胀管产品:可膨胀尾管系统、套管井衬管系统和可膨胀尾管悬挂器系统。
贝克石油工具公司的可膨胀产品包括可膨胀尾管悬挂器系统、六级分支井完井系统、可膨胀裸眼完井系统、套管补贴系统和膨胀封隔器。
基于世界各大公司膨胀管技术上的发展与应用,文章针对我国膨胀管技术现状提出了相关的看法和建议。
主题词 膨胀管技术 膨胀系统 实体膨胀管 可膨胀割缝管 商业应用一、膨胀管技术发展回顾最近几年膨胀管技术呈现爆炸式大发展,该技术对石油工业将产生革命性的影响。
例如等径井眼技术,一旦成熟,将极大地降低油井成本,并完全消除常规套管程序的缩径效应,井可以钻得更深,而总井深处的套管内径与常规井相比反而增大。
目前世界上提供膨胀管技术和膨胀产品的公司主要包括威德福公司、Enventure环球技术公司、哈里伯顿公司、贝克石油工具公司、斯伦贝谢公司以及RE AD油井服务公司。
另外,俄罗斯的鞑靼石油研究设计院的膨胀管技术也得到了广泛应用。
1,威德福公司自1998年以来,威德福公司一直在可膨胀防砂筛管(ESS)领域居于业界领先地位。
该技术发展迅速,目前已经成为降低成本、提高产量的标准方法。
该公司还对实体膨胀管技术进行了大规模研究与开发。
该公司的膨胀管技术分为三类:可膨胀割缝管(EST)、实体膨胀管(STE)、膨胀系统。
(1)可膨胀割缝管威德福公司的可膨胀割缝管包括以下三种类型:可膨胀防砂筛管(ESS)、井下衬管系统(ABL)、可膨胀完井尾管(ECL)。

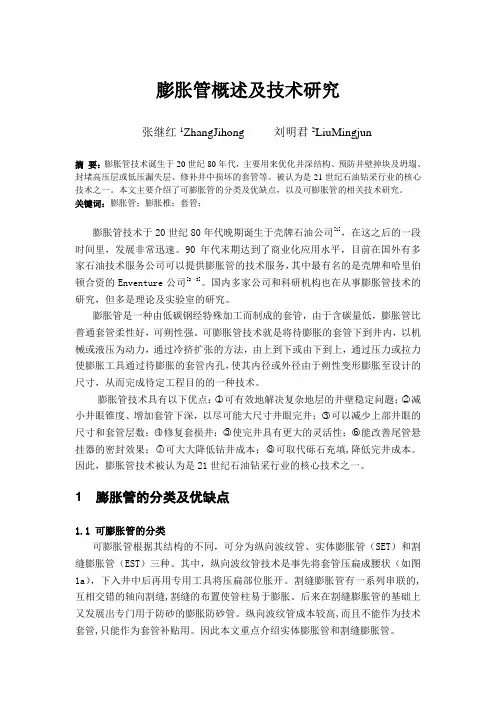

膨胀管概述及技术研究张继红1ZhangJihong 刘明君2LiuMingjun摘要:膨胀管技术诞生于20世纪80年代,主要用来优化井深结构、预防井壁掉块及坍塌、封堵高压层或低压漏失层、修补井中损坏的套管等。
被认为是21世纪石油钻采行业的核心技术之一。
本文主要介绍了可膨胀管的分类及优缺点,以及可膨胀管的相关技术研究。
关键词:膨胀管;膨胀椎;套管;膨胀管技术于20世纪80年代晚期诞生于壳牌石油公司[1],在这之后的一段时间里,发展非常迅速。
90年代末期达到了商业化应用水平,目前在国外有多家石油技术服务公司可以提供膨胀管的技术服务,其中最有名的是壳牌和哈里伯顿合资的Enventure公司[2~3]。
国内多家公司和科研机构也在从事膨胀管技术的研究,但多是理论及实验室的研究。
膨胀管是一种由低碳钢经特殊加工而制成的套管,由于含碳量低,膨胀管比普通套管柔性好,可朔性强。
可膨胀管技术就是将待膨胀的套管下到井内,以机械或液压为动力,通过冷挤扩张的方法,由上到下或由下到上,通过压力或拉力使膨胀工具通过待膨胀的套管内孔,使其内径或外径由于朔性变形膨胀至设计的尺寸,从而完成待定工程目的的一种技术。
膨胀管技术具有以下优点:○1可有效地解决复杂地层的井壁稳定问题;○2减小井眼锥度、增加套管下深,以尽可能大尺寸井眼完井;○3可以减少上部井眼的尺寸和套管层数;○4修复套损井;○5使完井具有更大的灵活性;○6能改善尾管悬挂器的密封效果;○7可大大降低钻井成本;○8可取代砾石充填,降低完井成本。
因此,膨胀管技术被认为是21世纪石油钻采行业的核心技术之一。
1 膨胀管的分类及优缺点1.1 可膨胀管的分类可膨胀管根据其结构的不同,可分为纵向波纹管、实体膨胀管(SET)和割缝膨胀管(EST)三种。
其中,纵向波纹管技术是事先将套管压扁成腰状(如图1a),下入井中后再用专用工具将压扁部位胀开。
割缝膨胀管有一系列串联的,互相交错的轴向割缝,割缝的布置使管柱易于膨胀。
编辑本段膨胀管具体分类膨胀管套管补贴产品用途:用于套损井修补,封堵炮眼、水层、长井段的修复,长井段加固及错段井修复。
产品特点:胀后悬挂力>60+,耐内压>60Mpa、外压>25Mpa;膨胀锥智能摇摆,防障卡;发射基耐压能力高于60Mpa.膨胀管补贴膨胀管悬挂器产品简介:用膨胀管柱制作尾管悬挂器,能保证尾管和上层套管封。
产品用途:用于裸眼井只能怪侧钻井、加深井、钻井等各类完井的尾管悬挂。
产品特点:施工简单,采用液推上拉结合方式,上端顶管位置可根据膨胀管位置调整并压紧,操作灵活便捷。
悬挂牢固,悬挂力>60+,寿命长。
膨胀悬挂器膨胀防砂筛管产品简介:膨胀防砂管由多层组成,缝隙大小可依据地层沙粒情况设计。
产品用途:用于水平井、采油防砂。
产品特点:可防0.07mm以上砂粒,割缝管可膨胀20%,内通径大产品规格:用于5 1/2 "、7"套管的防砂或作为采油、采气层尾管膨胀防砂管分支井用膨胀连接器产品介绍:膨胀管地面预制成分支连接器,下井后定向分叉形成,为分支井必备工具之一。
产品用途:用于分支井、侧钻井等分支井的连接及悬挂。
产品特点:结构基本达到6S型,有足够的机械支撑力,密封性强,悬挂承载力>30+,支管抗内压>25Mpa产品结构:由两根膨胀管经过多次变形后热轧组焊而成,分支角度3°或3.5°。
上部连接通过膨胀与主套管悬挂,下部分支分别膨胀后,悬挂分支套管。
下井后,在液压与钻压作用下趋步自然分叉张开。
预制S型胀后分支管预制花瓣型膨胀支撑管产品介绍:膨胀管缝管下井后,膨胀支撑撑开,形成网状结构,配合纤维钻井液,稳定井眼,确保钻进顺利进行。
适用范围:适用易塌井段(如流砂层、盐岩层、石膏层)的支撑加固。
膨胀后膨胀支撑网膨胀前割缝管编辑本段膨胀管技术应用前景膨胀管技术是一项富有生命力的新兴技术, 涉及该技术的研究内容较多, 是一项系统工程,该技术在中原油田、吐哈油田、新疆油田、辽河油田、大港油田、长庆油田、江汉油田、冀东油田、胜利油田等三百多口井中应用极广,效果良好,解决了油田生产长期待以解决的问题,未来,膨胀管技术将在具体工程实施过程中越来越广泛的被应用。
胀管机市场发展现状引言胀管机是一种用于扩大管道内径的机械设备,广泛应用于石油、天然气、化工等行业。
胀管机具有高效、精准、可控的特点,因此在市场中受到了越来越多企业的关注和需求。
本文将对当前胀管机市场的发展现状进行分析,并探讨未来的发展趋势。
胀管机市场概述胀管机市场主要由胀管机的生产商、经销商和使用企业构成。
胀管机的主要使用行业包括石油、天然气、化工、建筑等领域。
随着这些行业的发展,胀管机市场得到了进一步壮大。
目前,胀管机市场呈现出以下几个特点:1.市场规模不断扩大:随着石油、天然气等行业的快速发展,对于胀管机的需求也在不断增加,市场规模逐年扩大。
2.技术水平提升:胀管机的技术水平不断提升,专业化、智能化程度越来越高,提高了胀管的效率和质量。
3.产品结构优化:胀管机生产商在不断优化产品结构,提升产品性能,适应不同规格管道的胀管需求。
4.市场竞争激烈:随着市场规模的扩大,胀管机厂商之间的竞争也越来越激烈,价格竞争和技术竞争并存。
胀管机市场发展趋势技术创新随着科技的不断进步,胀管机市场将更加注重技术创新。
从机械式胀管机向液压式、电动式胀管机转变,再到智能化胀管机的出现,技术创新将推动胀管机市场的发展。
环保节能在经济可持续发展的背景下,胀管机市场也将注重环保节能。
胀管机在工作过程中会产生噪音和废气等污染物,研发低噪音、低能耗产品将是未来的发展方向。
自动化生产随着胀管机市场的竞争加剧,生产效率的提高至关重要。
采用自动化生产线将大大提高生产效率,同时降低人力成本,提高产品质量。
国际化发展中国胀管机市场已经进入到一个较为成熟的阶段,今后将更加注重国际化发展。
加强对国外市场的开拓,提升产品和服务的质量水平,实现更高层次的国际竞争力。
未来展望胀管机市场有着广阔的发展前景。
随着我国经济的快速发展,对于石油、天然气等资源的需求也在不断增加,这将为胀管机市场提供持续增长的动力。
未来,胀管机市场将继续向智能化、环保节能方向发展,同时加强国际合作,提升国际竞争力。
膨胀管技术研究现状及发展趋势
冯定;王高磊;侯学文;孙巧雷;周兰
【期刊名称】《石油机械》
【年(卷),期】2022(50)12
【摘要】膨胀管技术是解决易漏地层、易坍塌地层钻完井作业以及高温、高压及腐蚀性地层开窗和修井作业的有效技术手段。
相比国外,国内在膨胀管材料、筛管防砂性能、悬挂器悬挂和密封能力研究等方面还存在一定差距。
为了促进我国膨胀管技术的发展,在介绍膨胀管作业原理的基础上,总结了国外膨胀管技术的发展现状及技术特点,主要包括斯伦贝谢Saltel膨胀管、Weatherford公司膨胀防砂筛管、哈里伯顿公司大口径膨胀尾管悬挂器、Enventure全球技术公司等直径钻井膨胀管,以及膨胀管材料、膨胀锥和膨胀管螺纹连接技术;之后介绍了中国石油的套管膨胀技术及中国石化的等井径膨胀管钻井技术;最后指出了膨胀管技术的发展趋势。
国内膨胀管系统的研发需要专业科研单位通力合作,整合各项优质资源,逐步优化各个模块,以期早日实现产品自主化。
【总页数】7页(P142-148)
【作者】冯定;王高磊;侯学文;孙巧雷;周兰
【作者单位】长江大学机械工程学院
【正文语种】中文
【中图分类】TE921
【相关文献】
1.超低膨胀微晶玻璃产业现状及发展趋势
2.柔性石墨材料和膨胀石墨材料的现状及发展趋势
3.膨胀筛管技术研究现状及发展建议
4.遇烃膨胀封隔器技术现状及发展趋势
5.混凝土膨胀剂的现状及其发展趋势
因版权原因,仅展示原文概要,查看原文内容请购买。
