ST结构文本PLC编程语言教程

老外写的ST语言教程很详细下面是一个详细的ST语言教程，包含了ST语言的基本语法和一些常用的编程概念。

1.数据类型：ST支持各种数据类型，包括整数、浮点数、布尔值、字符串等。

例如：VARINTi;REALr;BOOLb;STRINGs;END_VAR2.变量赋值：可以使用“:=”操作符将值赋给变量，例如：i:=10;//将整数值10赋给变量ir:=3.14;//将浮点数值3.14赋给变量rb:=TRUE;//将布尔值TRUE赋给变量bs := "Hello"; // 将字符串"Hello"赋给变量s3.条件语句：ST支持if-then-else结构的条件语句，例如：IFi>0THEN//如果i大于0，则执行以下代码r:=i*3.14;ELSE//如果i小于等于0，则执行以下代码r:=0;END_IF4.循环语句：ST支持for循环和while循环两种形式。

例如：FORi:=1TO10DO//执行循环体内的代码，i从1递增到10r:=r+i;END_FORWHILEbDO//当条件b满足时，执行循环体内的代码i:=i-1;END_WHILE5.数组：ST支持定义和使用一维和多维数组。

例如：VARARRAY [1..5] OF INT arr1; // 一维数组，下标从1到5ARRAY [1..2, 1..3] OF REAL arr2; // 二维数组，两个维度的下标范围分别为1到2和1到3END_VARarr1[3] := 10; // 将数组arr1的第3个元素赋值为10arr2[2, 1] := 3.14; // 将数组arr2的第2行第1列的元素赋值为3.14以上只是ST语言的一小部分内容，但它们涵盖了ST语言的核心概念和基本语法。

通过学习和实践这些语法，人们可以更好地理解和运用ST 语言来进行工业自动化编程。

希望这个详细的ST语言教程能帮助你更好地掌握和应用ST语言。

ST语言ST语言（Structured Text）结构化文本。

是针对自动化系统的一种高级文本编程语言，语法类似于：Basic、PASCAL或C。

主要优点是：简化复杂的数学方程。

特点：结构化文本有以下特点:1)高级文本编程语言2)结构化的编程3)简单的标准结构4)快速高效的编程5)使用直观灵活6)与PASCAL类似7)有计算机编程经验的人可以很容易地使用它8)符合IEC61131 -3 标准系统要求：CX-Programmer 5.0 版（和以后的版本）硬件要求：CS/CJ- 系列CS1-H、CJ1-H 和CJ1M CJ2M CPU 单元--3.0 版或以后的版本. 以及CP1H和CP1L系列。

运动控制器FQM1.一、变量的用法和属性1)内部：在实例中只能使用内部变量。

这些内部变量不能直接用来传输数据至I/O 参数或从I/O 参数中上传数据。

2)输入：输入变量可以从实例外的输入参数中输入数据。

默认输入变量为传输输入条件数据的EN （Enable）变量。

3)输出：输出变量可以输出数据至实例外的输出参数。

默认输出变量为传输实例执行状态的ENO （Enable Out）变量。

4)外部：外部变量是事先由CX-Programmer 寄存的系统定义变量（例如，条件标志和一些辅助区域位）或用户定义的全局符号（用于每个实例数中）。

变量的用法：AT设置（分配实际的地址）将变量设于特殊的I/O 存储地址中而非系统自动分配地址。

在这此属性中，用户可输入所需的I/O 存储地址以规定特殊地址。

该属性仅为内部变量而设。

即使设置了具体的地址，变量名还是必须用于算法中。

二、ST语言语法介绍：1)ST语言基础表达式：操作数+操作符操作数可以是变量、常量、函数或其他表达式。

表达式变量的数据类型要求一致。

操作符的优先级：函数表：2)布尔逻辑操作3)条件语句1. 简单格式If 逻辑表达式then 语句1End_if；例：2. 分支格式If 逻辑表达式then 语句1Else语句2End_if；例：3. 多重格式If 逻辑表达式1 then 语句1；Elseif 逻辑表达式2 then 语句2；Elseif 逻辑表达式3 then 语句3；…Elseif 逻辑表达式n then 语句n；Else 语句m；End_if；例：4. 嵌套的if语句嵌套对于依赖其它条件的条件测试很有用处。

PLC（可编程逻辑控制器）是用于自动化控制系统中的重要设备，它通过特定的PLC编程语言来实现各种控制任务。

其中，ST（结构化文本）语言是一种常用的PLC编程语言，它具有编写结构清晰、代码可读性强的特点。

在ST语言中，movp指令是一个常用的指令，用于在PLC 程序中实现点到点的运动控制。

下面我们将详细介绍ST语言和movp 指令的使用方法。

一、ST语言概述ST语言是一种基于结构化文本的PLC编程语言，它提供了丰富的语法和逻辑结构，可以方便地实现各种控制任务。

与传统的通联图和功能块图相比，ST语言的代码结构更清晰，能够更直观地表达程序逻辑。

在ST语言中，程序由不同的程序块组成，包括顺序功能块、中断功能块、函数块等，可以根据实际需要自由组合。

ST语言还支持各种常用的数据类型和运算符，能够满足复杂控制任务的编写需求。

二、movp指令功能movp指令是ST语言中的一个常用指令，它主要用于实现点到点的运动控制。

在工业自动化领域中，各种机械设备需要进行精准的定位和移动，movp指令能够实现对运动轴的位置控制，使设备能够按照预先设定的路径进行运动。

通过movp指令，PLC可以实现各种复杂的运动控制任务，包括直线运动、圆弧运动、螺旋运动等。

三、movp指令参数在ST语言中，使用movp指令需要指定一系列参数，包括运动轴编号、目标位置、速度、加速度、减速度等。

具体参数的设置需要根据实际的设备和运动控制要求来确定，通常需要结合设备的运动特性和工作环境来进行调试和优化。

通过合理设置参数，可以实现设备的精准定位和稳定运动，提高生产效率和产品质量。

四、movp指令应用movp指令在工业自动化领域中有着广泛的应用，可以实现各种复杂的运动控制任务。

在生产线上，通过PLC的运动控制程序可以实现对输送带、机械臂、装配机等设备的精准控制，使产品能够按照预定的路径和速度进行自动化生产。

另外，在包装、搬运、装配等环节中，movp指令也能够发挥重要作用，实现设备的快速、稳定、灵活的运动控制。

ST语言编程手册目录1. ST基本原理 (6)1.1语言描述 (6)1.1.1语法图 (6)1.1.2语法图中的块 (6)1.1.3规则的意义（语义） (7)1.2基本元素的语言 (7)1.2.1 ST字符组 (7)1.2.2 ST中的标识符 (8)1.2.2.1标识符的规则 (8)1.2.2.2标识符举例 (9)1.2.3预留标识符 (9)1.2.3.1保护标识符 (10)1.2.4数字和布尔值 (16)1.2.4.1整数 (16)1.2.4.2浮点数 (17)1.2.4.3指数 (17)1.2.4.4布尔值 (17)1.2.4.5数字的数据类型 (18)1.2.5字符串 (18)1.3 ST源文件的结构 (19)1.3.1语句 (20)1.3.2注释 (21)1.4数据类型 (22)1.4.1基本数据类型 (22)1.4.1.1基本数据类型 (22)1.4.1.2基础数据类型的值的范围限制 (24)1.4.1.3普通的数据类型 (25)1.4.1.4基础系统数据类型 (26)1.4.2用户定义的数据类型 (26)1.4.2.1用户定义的数据类型 (26)1.4.2.2用户定义的数据类型的语法（类型声明） (27)1.4.2.3基础派生或派生的数据类型 (28)1.4.2.4 派生数据类型ARRAY (29)1.4.2.5 派生的数据类型—枚举 (30)1.4.2.6派生的数据类型STRUCT（结构） (31)1.4.3技术目标数据类型 (33)1.4.3.1技术目标数据类型的描述 (33)1.4.3.2轴属性的继承 (34)1.4.3.3技术目标数据类型的例子 (35)1.4.4系统数据类型 (36)1.5变量声明 (36)1.5.1变量声明的语法 (36)1.5.2所有变量声明的概述 (38)1.5.3变量或数据类型的初始值 (39)1.6赋值和表达式 (42)1.6.1赋值 (43)1.6.1.1赋值的语法图 (43)1.6.1.2基础数据类型的变量的数值指定 (44)1.6.1.3串基础数据类型的变量数值指定 (44)1.6.1.4位数据类型的变量的数值指定 (45)1.6.1.5派生的枚举数据类型的变量的数值指定 (47)1.6.1.6派生的阵列数据类型的变量的数值指定 (47)1.6.1.7派生的STRUCT数据类型的变量数值指定 (47)1.6.2表达式 (48)1.6.2.1表达式结果 (48)1.6.2.2表达式的解释顺序 (49)1.6.3运算对象 (49)1.6.4算术表达式 (50)1.6.4.1算术表达式的例子 (53)1.6.5关系表达式 (53)1.6.6逻辑表达式和位串行表达式 (55)1.6.7运算符的优先级 (56)1.7控制语句 (57)1.7.1 IF语句 (57)1.7.2 CASE语句 (59)1.7.3 FOR语句 (60)1.7.3.1处理FOR语句 (61)1.7.3.2 FOR语句规则 (61)1.7.3.3FOR语句例子 (62)1.7.4WHILE语句 (62)1.7.5REPEAT语句 (63)1.7.6EXIT语句 (63)1.7.7RETURN语句 (64)1.7.8WAIFORCONDITION语句 (64)1.7.9GOTO语句 (66)1.8数据类型转换 (66)1.8.1基础数据类型转换 (66)1.8.1.1隐式数据类型转换 (67)1.8.1.2显式数据类型转换 (69)1.8.2补充的转换 (70)2.功能，功能块和程序 (70)2.1创建和调用功能和功能块 (71)2.1.1定义功能 (71)2.1.2定义功能块 (72)2.1.3FC和FB的声明部分 (72)2.1.4FB和FC部分的语句 (74)2.1.5功能和功能块的调用 (75)2.1.5.1参数转移的原则 (75)2.1.5.2转移给输入参数的参数 (76)2.1.5.3参数转移给in/out参数 (77)2.1.5.4参数转移到输出参数（仅对FB） (78)2.1.5.5参数访问时间 (78)2.1.5.6调用一个功能 (78)2.1.5.7调用功能块（实例调用） (79)2.1.5.8 在FB外访问FB输出参数 (80)2.1.5.9在FB外访问FB输入参数 (81)2.1.5.10FB调用时的错误源 (81)2.2功能和功能块的比较 (82)2.2.1例子说明 (82)2.2.2带注释的源文件 (83)2.3程序 (84)2.4表达式 (86)3.在SIMOTION中ST的集成 (88)3.1源文件部分的使用 (88)3.1.1源文件部分的使用 (88)3.1.1.1interface部分 (88)3.1.1.2implementation部分 (90)3.1.1.3程序组织单元（POU） (90)3.1.1.4功能（FC） (91)3.1.1.5功能块（FB） (91)3.1.1.6程序 (92)3.1.1.7表达式 (93)3.1.1.8声明部分 (93)3.1.1.9语句部分 (94)3.1.1.10数据类型定义 (94)3.1.1.11变量声明 (95)3.1.2在ST源文件之间的导入和导出 (97)3.1.2.1单元标识符 (97)3.1.2.2一个导出单元的interface部分 (98)3.1.2.3一个导出单元的例子 (98)3.1.2.4在一个导入单元的USES语句 (99)3.1.2.5一个导入单元的例子 (100)3.2在SIMOTION中的变量 (101)3.2.1变量模型 (101)3.2.1.1单元变量 (103)3.2.1.2不保留的单元变量 (104)3.2.1.3保持单元变量 (105)3.2.1.4本地变量（静态和临时变量） (106)3.2.1.5静态变量 (108)3.2.1.6临时变量 (109)3.2.2全局设备变量的使用 (110)3.2.3变量类型的存储范围 (111)3.2.3.1存储区域的例子，有效关于KernelV3.1 (112)3.2.3.2本地数据栈变量的存储要求（kernel V3.1或更高） (115)3.2.4变量初始化的时间 (117)3.2.4.1保留全局变量的初始化 (117)3.2.4.2不保留的全局变量的初始化 (118)3.2.4.3本地变量的初始化 (119)3.2.4.4静态编程变量的初始化 (120)3.2.4.5功能块实例的初始化 (121)3.2.4.6技术目标的系统变量的初始化 (121)3.2.4.7全局变量的版本ID和下载时的初始化 (122)3.2.5变量和HMI设备 (123)3.3访问输入和输出（过程图像，I/O变量） (125)3.3.1访问输入和输出的概述 (125)3.3.2直接访问和过程图像访问的重要特征 (126)3.3.3直接访问和循环任务的过程图像 (127)3.3.3.1 直接访问和循环任务的过程图像的I/O地址的规则 (128)3.3.3.2为直接访问和循环任务的过程图像创建一个I/O变量 (129)3.3.3.3输入I/O地址的语法图 (130)3.3.3.4可能的I/O变量的数据类型 (131)3.3.4背景任务的固定过程图像的访问 (131)3.3.4.1背景任务的固定过程图像的绝对访问（绝对PI访问） (132)3.3.4.2一个绝对过程图像访问的标识符语法 (133)3.3.4.3背景任务的固定过程图像的符号访问（符号PI访问） (134)3.3.4.4可能的符号PI访问的数据类型 (135)3.3.4.5符号PI访问的例子 (135)3.3.4.6为访问背景任务固定过程图像而创建一个I/O变量 (135)3.3.5访问I/O变量 (136)3.4使用库 (136)3.4.1编辑一个库 (137)3.4.2库的know-how保护 (138)3.4.3从库中使用数据类型，功能和功能块 (139)3.5相同的标识符和命名空间的使用 (140)3.5.1相同的标识符的使用 (140)3.5.2命名空间 (142)3.6参考数据 (145)3.6.1交叉对照表 (146)3.6.1.1创建一个交叉对照表单 (146)3.6.1.2交叉对照表的内容 (146)3.6.1.3交叉对照表的使用 (147)3.6.2程序结构 (147)3.6.2.1程序结构的内容 (148)3.6.3代码属性 (148)3.6.3.1代码属性内容 (149)3.7控制预处理器和pragma编辑 (149)3.7.1控制一个预处理器 (149)3.7.1.1预处理器语句 (150)3.7.1.2预处理器语句的例子 (153)3.7.2属性控制编辑器 (154)3.8跳转语句和标签 (156)4.错误源和程序调试 (157)4.1避免错误和有效编程的注释 (157)4.2程序调试 (157)4.2.1程序测试的模式 (157)4.2.1.1SIMOTION设备模式 (157)4.2.1.2life-sign监视的重要信息 (159)4.2.1.3life-sign监视参数 (160)4.2.2符号浏览器 (161)4.2.2.1符号浏览器的属性 (161)4.2.2.2使用符号浏览器 (161)4.2.3在watch表中监视变量 (163)4.2.3.1在watch表中的变量 (163)4.2.3.2使用watch表格 (163)4.2.4程序运行 (164)4.2.4.1程序运行：显示代码位置和调用路径 (164)4.2.4.2参数调用栈程序运行 (165)4.2.4.3程序运行工具栏 (165)4.2.5程序状态 (165)4.2.5.1程序状态的属性 (165)4.2.5.2使用状态程序 (166)4.2.5.3程序状态的调用路径 (168)4.2.5.4参数调用路径状态程序 (169)4.2.6断点 (169)4.2.6.1设置断点的普通步骤 (169)4.2.6.2设置debug模式 (170)4.2.6.3定义debug任务组 (171)4.2.6.4debug任务组参数 (172)4.2.6.5debug表格参数 (173)4.2.6.6设置断点 (173)4.2.6.7断点工具栏 (175)4.2.6.8定义一个单独断点的调用路径 (175)4.2.6.9断点调用路径/任务选择参数 (177)4.2.6.10定义所有断点的调用路径 (178)4.2.6.11每个POU所有断点的调用路径/任务选择参数 (179)4.2.6.12激活断点 (180)4.2.6.13显示调用栈 (181)4.2.6.14断点调用栈参数 (182)4.2.7追溯 (182)1. ST基本原理此章节描述了ST中的语言资源和使用方法。

PLC编程之ST语言随着计算机技术的快速发展，以可编程逻辑控制器、变频器和计算机通信等技术为主体的新型电气控制系统已经取代了传统的继电器控制电气系统，并广泛应用于各行各业。

PLC是专门为工业控制而设计的计算机系统，由于PLC是根据继电器逻辑控制发展而来的，因此PLC通常采用与继电器逻辑控制电路非常接近的梯形图（LD）作为编程语言，而且由于梯形图简单易学的特点，不需要很深的基础就能轻松入门，因此梯形图受到了广大工程技术人员的欢迎。

也正是因为如此，PLC获得了快速的发展，在工业中有了非常广泛的应用。

经过几十年的发展，现在的PLC和以前的PLC早已不同，它已经从一开始的可编程逻辑控制器了，已经发展成具有模拟量、运动控制、过程控制、数据处理以及通讯组网功能的综合性工业控制器。

随着科技的进步和工业4.0时代的到来，以及非标自动化的飞速发展，传统以梯形图为主的PLC编程方式越来越无法满足实际应用的需要，特别是在一线从事PLC编程的工程技术人员，这种感觉越来越强烈。

其实早在20世纪90年代，国际电工委员会就制定完善并推荐了5种PLC的编程语言，分别是梯形图（LD）、指令表（IL）、顺序功能图（SFC）、功能块图（FB）以及顺序功能图（ST）。

虽然ST语言诞生早但一直没有被大规模推广，主要原因是大部分用户已经习惯了简单易懂的梯形图，而且早期的机械设备控制要求远没有现在的复杂，那时候的PLC主要还是以逻辑控制为主，不需要进行复杂的运算、没有复杂的算术结构、通信组网也比较少，这些功能使用梯形图就足够应付，如果使用ST语言反而显得臃肿。

但随着控制要求越来越高，对于梯形图而言，ST语言的优势越来越明显。

以梯形图为主的编程模式具有一下缺陷：①没有明确的规范，不同品牌之间的差异巨大，导致基本无可移植性；②指令太多，大量的指令需要记忆，各品牌之间还有无法通用的专用指令；③随着科技的发展和工业的进步工业控制的核心早已不止是简单的逻辑控制，还有运动控制、数据处理、工艺计算等。

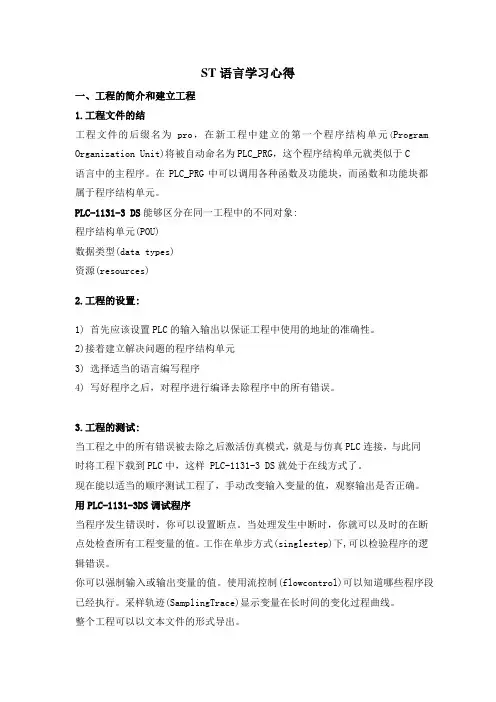

ST语言学习心得一、工程的简介和建立工程1.工程文件的结工程文件的后缀名为pro，在新工程中建立的第一个程序结构单元(Program Organization Unit)将被自动命名为PLC_PRG，这个程序结构单元就类似于C语言中的主程序。

在PLC_PRG中可以调用各种函数及功能块，而函数和功能块都属于程序结构单元。

PLC-1131-3 DS能够区分在同一工程中的不同对象:程序结构单元(POU)数据类型(data types)资源(resources)2.工程的设置:1) 首先应该设置PLC的输入输出以保证工程中使用的地址的准确性。

2)接着建立解决问题的程序结构单元3) 选择适当的语言编写程序4) 写好程序之后，对程序进行编译去除程序中的所有错误。

3.工程的测试:当工程之中的所有错误被去除之后激活仿真模式，就是与仿真PLC连接，与此同时将工程下载到PLC中，这样PLC-1131-3 DS就处于在线方式了。

现在能以适当的顺序测试工程了，手动改变输入变量的值，观察输出是否正确。

用PLC-1131-3DS调试程序当程序发生错误时，你可以设置断点。

当处理发生中断时，你就可以及时的在断点处检查所有工程变量的值。

工作在单步方式(singlestep)下,可以检验程序的逻辑错误。

你可以强制输入或输出变量的值。

使用流控制(flowcontrol)可以知道哪些程序段已经执行。

采样轨迹(SamplingTrace)显示变量在长时间的变化过程曲线。

整个工程可以以文本文件的形式导出。

总而言之 PLC-1131-3 DS对于PLC编程是一种完善和方便的工具。

4.工程的组成（1）工程 (Project)一个工程包括了PLC程序中所有的对象，工程中包含了如下对象:程序结构单元 POUs数据类型 data types资源 resources库函数 libraries（2）程序结构单元(POU)函数(Functions)错误!未找到引用源。
