目录一、主要用途. . . . . . . . . . . . . . . . . . . . . . . . . . . 1二、设备特点. . . . . . . . . . . . . . . . . . . . . . . . . . . 1三、主要结构. . . . . . . . . . . . . . . . . . . . . . . . . . . 2四、结构图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3五、技术参数. . . . . . . . . . . . . . . . . . . . . . . . . . . 4六、工作原理. . . . . . . . . . . . . . . . . . . . . . . . . . . 4七、操作规程. . . . . . . . . . . . . . . . . . . . . . . . . . . 5八、安装要求. . . . . . . . . . . . . . . . . . . . . . . . . . . 6九、注意事项. . . . . . . . . . . . . . . . . . . . . . . . . . . 7十、设备清洗. . . . . . . . . . . . . . . . . . . . . . . . . . . 7 十一、维护与保养. . . . . . . . . . . . . . . . . . . . . . . . . 8一、主要用途该设备在真空低温条件下进行连续操作，能满足热敏性中药、西药及热敏性物料浓缩的要求。
具有操作简便、性能稳定、生产效率高、清洗方便、结构合理、占地面积少，运行费用低。
完全符合GMP规范要求。
在食品、医药、粮食深加工、饮料、轻工、环保、化工等许多行业均得到广泛的应用。
目录一、简介： (1)二、主要技术参数： (2)三、工艺流程图 (3)四、操作规程： (3)五、设备清洗： (4)六、操作中注意事项： (5)七、合格证 (7)八、压力试验检验报告 (8)SN系列双效外循环浓缩器说明书一、简介：双效外循环真空浓缩器是由加热器、蒸发室、冷凝器、受液槽等设备组成，是在我公司多年的制造实践经验基础上，经过精心设计、精心制造的新一代高效节能浓缩器。
适用于中西药轻化工等行业的液体蒸发浓缩和收膏的工艺需要，本设备有如下特点：1、节能：采用双效同时蒸发，二次蒸汽得到反复利用，节能效果显著。
每蒸发1kg水耗用蒸汽0.5kg。
2、本设备采用在真空状态下外加热自然循环。
具有结构先进蒸发温度低、蒸发能力大、浓缩速度快、消泡效果好的特点，能满足热敏性物料的低温真空浓缩物含皂多易起泡的物料浓缩。
3、本设备结构紧凑、操作简便、清洗方便、浓缩相对密度可达1.3-1.4（一般中药侵膏）。
4、本设备与物料接触部分均采用SUS304不锈钢制成，具有优良的耐腐蚀性能，符合药品和食品卫生要求，达到GMP要求。
二、主要技术参数：三、工艺流程图（见后图）四、操作规程：1、操作前必备工作：⑴.操作前应检查设备、阀门、仪表是否正常，管路是否畅通，是否有漏。
无异常，方可清洗设备。
⑵.检查各效加热器及蒸发器是否清洗干净。
⑶.检查各阀门是否处于正确的启闭位置。
复检无误后，方可操作使用。
2、开车：⑴.打开真空阀门；⑵.开启进料阀进料，待蒸发器下视镜中见到料液时，即关闭进料阀；⑶.开启冷凝器及循环冷却水。
使水压稳定在0.1~0.2MPa.⑷.缓缓开启蒸汽阀门。
升温加热至所需压力，使各效蒸发器进行热循环。
3、正常运行：⑴.调整各效进料阀门开启度，控制液面维持于某一高度，使药液蒸发量和药液补充量达到动态平衡。
⑵.每蒸发2小时左右，便打开I效加热器之排气阀，将不凝性气体排出。
⑶.冷凝水的排放，除I效加热器冷凝水单独排放外，Ⅱ效蒸发冷凝水约15~20分钟排放一次。
浓缩器工作原理及应用
浓缩器是一种用于将液体中的溶质浓缩的设备。
其工作原理基于蒸发和凝结的过程，通过控制温度和压力，使溶剂中的溶质被蒸发，然后冷凝收集，从而实现对液体的浓缩。
具体工作过程如下：
1. 将待浓缩的液体放入浓缩器中，通过加热使溶剂蒸发。
2. 蒸发时，溶质和一部分溶剂一起进入蒸汽相，形成含有浓缩物的蒸汽。
3. 通过控制温度和压力，将蒸味转移到冷凝器中进行冷凝，蒸汽转化为液态。
4. 冷凝后的液态物质被收集，而溶质的浓度则得到提高。
浓缩器的应用广泛，包括但不限于以下方面：
1. 食品工业：用于食品的加工过程中，例如浓缩果汁、浓缩牛奶、浓缩酱料等。
2. 化学工业：用于化学反应物质的浓缩，提纯和分离。
3. 制药工业：用于制备药物，如浓缩药液、浓缩药物成分等。
4. 环保工程：用于处理废水中的溶质，提高处理效率。
5. 能源工业：用于煤炭和石油等能源的提纯及浓缩。
浓缩器的应用可大大节省成本和能源消耗，提高产品（溶质）的浓度，并在化学工业、食品工业、制药工业和能源工业等领域发挥重要作用。

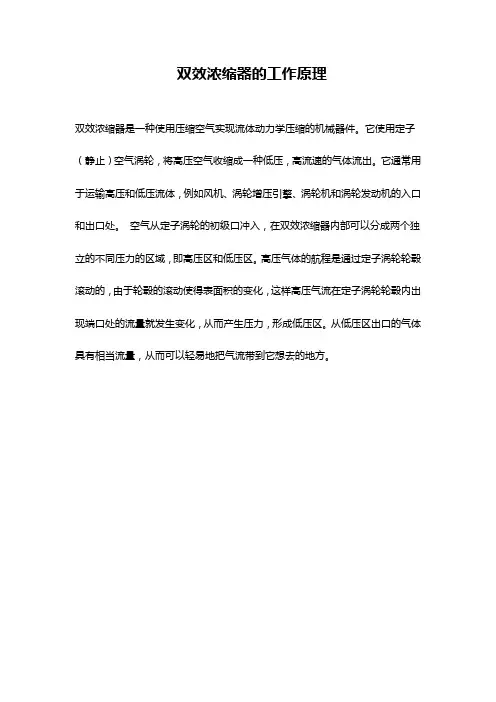

双效浓缩器的工作原理
双效浓缩器是一种使用压缩空气实现流体动力学压缩的机械器件。
它使用定子（静止）空气涡轮，将高压空气收缩成一种低压，高流速的气体流出。
它通常用于运输高压和低压流体，例如风机、涡轮增压引擎、涡轮机和涡轮发动机的入口和出口处。
空气从定子涡轮的初级口冲入，在双效浓缩器内部可以分成两个独立的不同压力的区域，即高压区和低压区。
高压气体的航程是通过定子涡轮轮毂滚动的，由于轮毂的滚动使得表面积的变化，这样高压气流在定子涡轮轮毂内出现端口处的流量就发生变化，从而产生压力，形成低压区。
从低压区出口的气体具有相当流量，从而可以轻易地把气流带到它想去的地方。

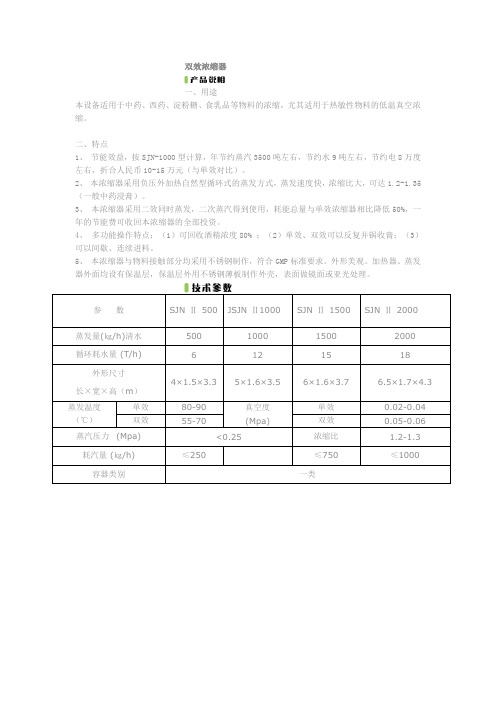

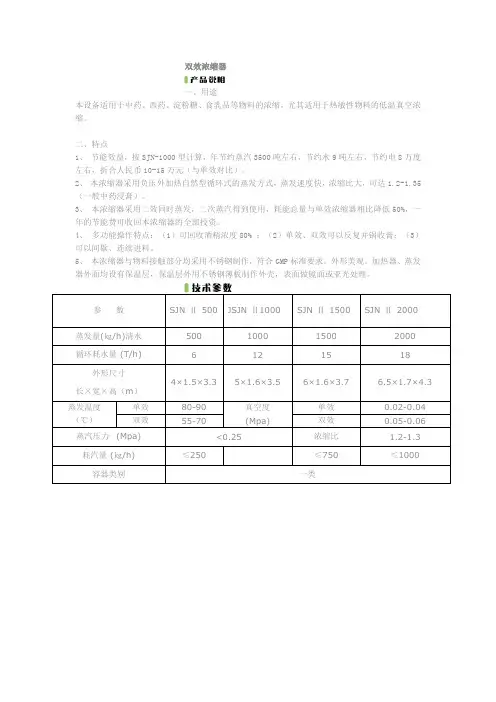

双效浓缩器
一、用途
本设备适用于中药、西药、淀粉糖、食乳品等物料的浓缩，尤其适用于热敏性物料的低温真空浓缩。
二、特点
1、节能效益，按SJN-1000型计算，年节约蒸汽3500吨左右，节约水9吨左右，节约电8万度左右，折合人民币10-15万元（与单效对比）。
2、本浓缩器采用负压外加热自然型循环式的蒸发方式，蒸发速度快，浓缩比大，可达1.2-1.35（一般中药浸膏）。
3、本浓缩器采用二效同时蒸发，二次蒸汽得到使用，耗能总量与单效浓缩器相比降低50%，一年的节能费可收回本浓缩器的全部投资。
4、多功能操作特点：（1）可回收酒精浓度80% ；（2）单效、双效可以反复并锅收膏；（3）可以间歇、连续进料。
5、本浓缩器与物料接触部分均采用不锈钢制作，符合GMP标准要求。
外形美观。
加热器、蒸发器外面均设有保温层，保温层外用不锈钢薄板制作外壳，表面做镜面或亚光处理。

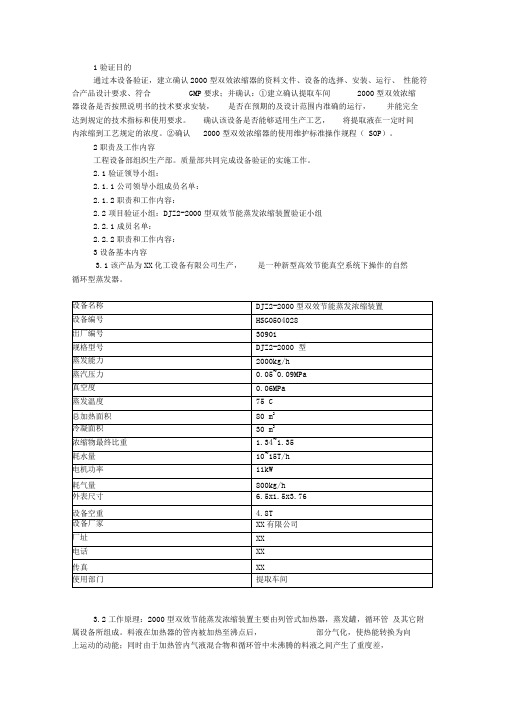

1验证目的通过本设备验证，建立确认2000型双效浓缩器的资料文件、设备的选择、安装、运行、性能符合产品设计要求、符合GMP要求；并确认：①建立确认提取车间2000型双效浓缩器设备是否按照说明书的技术要求安装，是否在预期的及设计范围内准确的运行，并能完全达到规定的技术指标和使用要求。
确认该设备是否能够适用生产工艺，将提取液在一定时间内浓缩到工艺规定的浓度。
②确认2000型双效浓缩器的使用维护标准操作规程（SOP）。
2职责及工作内容工程设备部组织生产部。
质量部共同完成设备验证的实施工作。
2.1验证领导小组：2.1.1公司领导小组成员名单：2.1.2职责和工作内容：2.2项目验证小组：DJZ2-2000型双效节能蒸发浓缩装置验证小组2.2.1成员名单：2.2.2职责和工作内容：3设备基本内容3.1该产品为XX化工设备有限公司生产，是一种新型高效节能真空系统下操作的自然循环型蒸发器。
3.2工作原理：2000型双效节能蒸发浓缩装置主要由列管式加热器，蒸发罐，循环管及其它附属设备所组成。
料液在加热器的管内被加热至沸点后，部分气化，使热能转换为向上运动的动能；同时由于加热管内气液混合物和循环管中未沸腾的料液之间产生了重度差，在膨胀动能和重度差的诱导下，产生了料液的自然循环（料液在加热管内的循环速度小于1m/），料液受热量越多，沸腾越好，其循环速度也越大。
由于是在真空作用下蒸发，其料液的蒸发温度可以控制在50C以下。
蒸发罐内的料液经离心旋转后，沿外循环管回到加热器的下部，进行再循环加热蒸发，如此循环加热蒸发（约15~20分钟）,当达到要求的浓度时，开始出料，与此同时也连续进料。
4设备确认4.1设备设计/预确认（DQ）:见附表1设备技术指标要求确认表、附表2设备安装确认技术资料文件一览表。
4.2设备安装确认（IQ）:确认内容包括设备的规格、安装条件、场所、安装过程。
是否符合设计规范、GMP及供应商的技术要求。
主要检查：主机的安装，；辅助设备的安装，配套工具，公用工程的安装以及安装图。

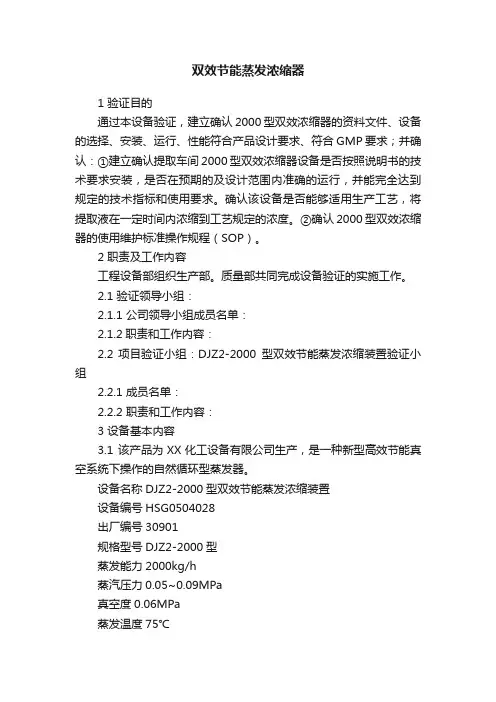

双效节能蒸发浓缩器1 验证目的通过本设备验证，建立确认2000型双效浓缩器的资料文件、设备的选择、安装、运行、性能符合产品设计要求、符合GMP要求；并确认：①建立确认提取车间2000型双效浓缩器设备是否按照说明书的技术要求安装，是否在预期的及设计范围内准确的运行，并能完全达到规定的技术指标和使用要求。
确认该设备是否能够适用生产工艺，将提取液在一定时间内浓缩到工艺规定的浓度。
②确认2000型双效浓缩器的使用维护标准操作规程（SOP）。
2 职责及工作内容工程设备部组织生产部。
质量部共同完成设备验证的实施工作。
2.1 验证领导小组：2.1.1 公司领导小组成员名单：2.1.2职责和工作内容：2.2 项目验证小组：DJZ2-2000型双效节能蒸发浓缩装置验证小组2.2.1 成员名单：2.2.2 职责和工作内容：3 设备基本内容3.1 该产品为XX化工设备有限公司生产，是一种新型高效节能真空系统下操作的自然循环型蒸发器。
设备名称DJZ2-2000型双效节能蒸发浓缩装置设备编号HSG0504028出厂编号30901规格型号DJZ2-2000型蒸发能力2000kg/h蒸汽压力0.05~0.09MPa真空度0.06MPa蒸发温度75℃总加热面积80㎡冷凝面积30㎡浓缩物最终比重 1.34~1.35耗水量10~15T/h电机功率11kW耗气量800kg/h外表尺寸 6.5x1.5x3.76设备空重 4.8T设备厂家XX有限公司厂址XX电话XX传真XX使用部门提取车间3.2 工作原理：2000型双效节能蒸发浓缩装置主要由列管式加热器，蒸发罐，循环管及其它附属设备所组成。
料液在加热器的管内被加热至沸点后，部分气化，使热能转换为向上运动的动能；同时由于加热管内气液混合物和循环管中未沸腾的料液之间产生了重度差，在膨胀动能和重度差的诱导下，产生了料液的自然循环（料液在加热管内的循环速度小于1m/），料液受热量越多，沸腾越好，其循环速度也越大。

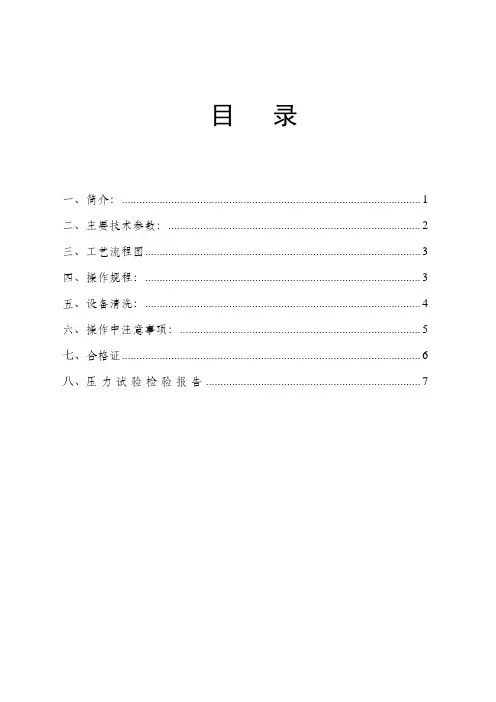

目录一、简介： (1)二、主要技术参数： (2)三、工艺流程图 (3)四、操作规程： (3)五、设备清洗： (4)六、操作中注意事项： (5)七、合格证 (6)八、压力试验检验报告 (7)SN系列双效外循环浓缩器说明书一、简介：双效外循环真空浓缩器是由加热器、蒸发室、冷凝器、受液槽等设备组成，是在我公司多年的制造实践经验基础上，经过精心设计、精心制造的新一代高效节能浓缩器。
适用于中西药轻化工等行业的液体蒸发浓缩和收膏的工艺需要，本设备有如下特点：1、节能：采用双效同时蒸发，二次蒸汽得到反复利用，节能效果显著。
每蒸发1kg水耗用蒸汽0.5kg。
2、本设备采用在真空状态下外加热自然循环。
具有结构先进蒸发温度低、蒸发能力大、浓缩速度快、消泡效果好的特点，能满足热敏性物料的低温真空浓缩物含皂多易起泡的物料浓缩。
3、本设备结构紧凑、操作简便、清洗方便、浓缩相对密度可达1.3-1.4（一般中药侵膏）。
4、本设备与物料接触部分均采用SUS304不锈钢制成，具有优良的耐腐蚀性能，符合药品和食品卫生要求，达到GMP要求。
二、主要技术参数：三、工艺流程图（见后图）四、操作规程：1、操作前必备工作：⑴.操作前应检查设备、阀门、仪表是否正常，管路是否畅通，是否有漏。
无异常，方可清洗设备。
⑵.检查各效加热器及蒸发器是否清洗干净。
⑶.检查各阀门是否处于正确的启闭位置。
复检无误后，方可操作使用。
2、开车：⑴.打开真空阀门；⑵.开启进料阀进料，待蒸发器下视镜中见到料液时，即关闭进料阀；⑶.开启冷凝器及循环冷却水。
使水压稳定在0.1~0.2MPa.⑷.缓缓开启蒸汽阀门。
升温加热至所需压力，使各效蒸发器进行热循环。
3、正常运行：⑴.调整各效进料阀门开启度，控制液面维持于某一高度，使药液蒸发量和药液补充量达到动态平衡。
⑵.每蒸发2小时左右，便打开I效加热器之排气阀，将不凝性气体排出。
⑶.冷凝水的排放，除I效加热器冷凝水单独排放外，Ⅱ效蒸发冷凝水约15~20分钟排放一次。

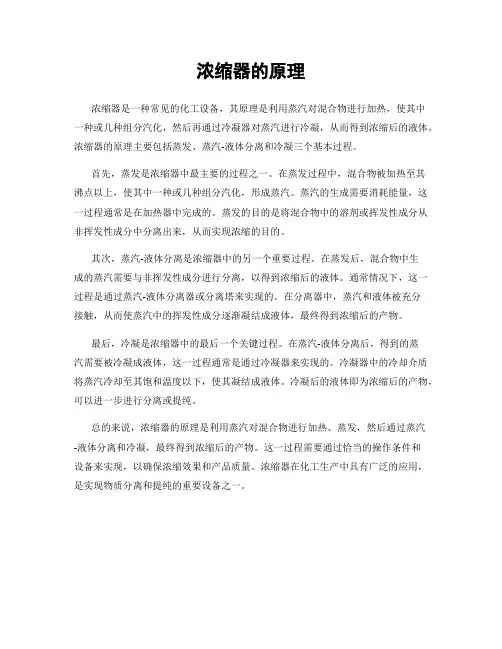

浓缩器的原理
浓缩器是一种常见的化工设备，其原理是利用蒸汽对混合物进行加热，使其中
一种或几种组分汽化，然后再通过冷凝器对蒸汽进行冷凝，从而得到浓缩后的液体。
浓缩器的原理主要包括蒸发、蒸汽-液体分离和冷凝三个基本过程。
首先，蒸发是浓缩器中最主要的过程之一。
在蒸发过程中，混合物被加热至其
沸点以上，使其中一种或几种组分汽化，形成蒸汽。
蒸汽的生成需要消耗能量，这一过程通常是在加热器中完成的。
蒸发的目的是将混合物中的溶剂或挥发性成分从非挥发性成分中分离出来，从而实现浓缩的目的。
其次，蒸汽-液体分离是浓缩器中的另一个重要过程。
在蒸发后，混合物中生
成的蒸汽需要与非挥发性成分进行分离，以得到浓缩后的液体。
通常情况下，这一过程是通过蒸汽-液体分离器或分离塔来实现的。
在分离器中，蒸汽和液体被充分
接触，从而使蒸汽中的挥发性成分逐渐凝结成液体，最终得到浓缩后的产物。
最后，冷凝是浓缩器中的最后一个关键过程。
在蒸汽-液体分离后，得到的蒸
汽需要被冷凝成液体，这一过程通常是通过冷凝器来实现的。
冷凝器中的冷却介质将蒸汽冷却至其饱和温度以下，使其凝结成液体。
冷凝后的液体即为浓缩后的产物，可以进一步进行分离或提纯。
总的来说，浓缩器的原理是利用蒸汽对混合物进行加热、蒸发，然后通过蒸汽
-液体分离和冷凝，最终得到浓缩后的产物。
这一过程需要通过恰当的操作条件和
设备来实现，以确保浓缩效果和产品质量。
浓缩器在化工生产中具有广泛的应用，是实现物质分离和提纯的重要设备之一。
目录一、产品介绍 (4)二、产品特点 (5)三、重要技术参数 (6)四、结构及性能 (7)五、工作原理 (7)六、操作规程 (8)七、设备清洗 (10)八、注意事项 (11)九、设备的维护与保养 (11)十、合格证 (12)一、产品介绍:双效真空浓缩器是由加热器、蒸发室、冷凝器、受液槽等设备组成，是在我公司多年的制造实践经验基础上，经过精心设计、精心制造的新一代高效节能浓缩器，可作为单效浓缩及两种不同物料的双效浓缩。
适用于中西药轻化工等行业的液体蒸发浓缩和收膏的工艺需要，本设备有如下特点：1、节能：采用双效同时蒸发，二次蒸汽得到反复利用，节能效果显著。
每蒸发1kg水耗用蒸汽0.5kg。
2、本设备采用在真空状态下外加热自然循环。
具有结构先进蒸发温度低、蒸发能力大、浓缩速度快、消泡效果好的特点，能满足热敏性物料的低温真空浓缩物含皂多易起泡的物料浓缩。
3、本设备结构紧凑、操作简便、清洗方便、浓缩相对密度可达1.3-1.4（一般中药侵膏）。
4、本设备与物料接触部分均采用SUS304不锈钢制成，具有优良的耐腐蚀性能，符合药品和食品卫生要求，达到GMP要求。
二、产品特点:1、节能效应，按SJN-1000型计算，年节约蒸汽3500吨左右，节约水9万吨左右，节约电8万度左右，折人民币10-15万元（与单效对比）。
2、本浓缩器采用负压外加热自然循环式的蒸发方式，蒸发速度快，浓缩比重大，可达1.2-1.35（一般中药浸膏）3、本浓缩器采用二效同时蒸发，二次蒸汽得到使用，耗能总量与单效浓缩器相比降低50%，一年的节能费可收回本浓缩器的全部资本。
4、多功能操作特点：（1）可回收酒精浓度80%左右。
（2）单效、双效、可反复并锅收膏。
（3）可以间隙、连续进料。
三、重要技术参数：四、结构及性能①本设备由加热室、分离器、除沫器、冷凝器、冷却器、受液罐、循环管等部件组成，整套设备采用优质不锈钢材料制成。
②加热室内部为列管式，壳程接入生蒸汽，加热列管内部的液体，加液室并配有压力表、安全阀，以确保生产安全。
双效浓缩器操作与维护标准规程目的：建立WZ2-2000型双效浓缩器操作与维护规程，确保产品质量符合工艺要求。
范围：适用于WZ2-2000型双效浓缩器的操作与维护。
职责：现场操作人员、维修人员、车间主任、工艺员、QA监控员。
规程：1 设备性能简介WZ2-2000型双效浓缩器主要由二个加热室、二个蒸发器、一个汽液分离器、一个冷凝器、一个集液罐及工艺管道等组成。
采用了分别进料，加热室与蒸发室分开，循环管在外的自然循环方式。
加热室为列管式换热器，上管箱有喷液管和蒸发室相连通，下管箱通过循环管与蒸发室下部连通，供溶液在蒸发时循环。
加热室上部、下部盖均可拆开，供清洗列管用。
蒸发室上设有视镜，供操作者观察药液的蒸发状况，二次蒸汽通过管道排出。
蒸发室设有真空表，便于操作者观察。
WZ2-2000型双效浓缩器用于中西药、化工、食品、轻工等行业中液体的浓缩，该设备采用平流进料，外循环的多效操作方式，并使溶液在真空状况下蒸发、浓缩，能满足热敏性物料的要求。
本设备能回收酒精。
2 主要技术参数见表1技术参数表表13 设备工作原理由锅炉供给的一次蒸汽进入效加热室壳程，管程料液受热产生沸腾，从上管箱出口喷入.效蒸发室内，其所产生的二次蒸汽上升被抽走，液体往下通过循环，料液中水分不断蒸发掉而得到浓缩。
由一效蒸发室出来的二次蒸汽通过管道进入二效的加热室壳程，替代锅炉的一次蒸汽作为加热的热源，二效的料液受热，沸腾蒸发。
由控制各效的不同真空度，使各效的沸点不同，形成换热的温差动力，使各效料液中水分不断蒸发，待达到所需比重后，即热放出浓缩液。
4 操作前准备：4.1 检查设备状态标志牌，确认设备处于“已清洁”状态，并且在有效期内。
4.2 检查房间、附属设备等是否处于“已清洁”状态，并且在有效期内。
4.3 检查确认供汽（锅炉蒸汽），供水（生产用水），供电等均正常。
4.4 检查管路阀门是否处于正常位置。
4.5 检查确认各控制部分（含电气、仪表）均正常。
浓缩器的工作原理
浓缩器是一种用于将液体中的溶质浓缩的设备，以下是浓缩器的工作原理：
1. 蒸发：浓缩器的核心部分是蒸发器，它利用热源将液体加热至沸腾点，使液体中的溶质转化为蒸汽。
蒸发器通常是一个加热室或蒸发管，其内部有加热元件。
2. 分离：蒸发过程中产生的蒸汽含有溶质和某些蒸发物质。
为了分离溶质和蒸发物质，需要使用分离器。
分离器通常是一个冷凝器，它通过使蒸汽与冷凝介质接触，使蒸汽冷却并凝结为液体。
3. 再循环：经过分离后，液体中大部分的蒸发物质和蒸汽被分离，溶质则浓缩在残留液中。
为了进一步提高浓缩效果，并节约能源，可以利用多级蒸发或者多效蒸发的方法进行再循环。
这些方法通过依次利用剩余热量，使溶质在每个级别中逐渐浓缩。
4.产品收集：在整个浓缩过程中，浓缩物质通常被称为浓缩物
或浓缩液，它们在蒸发器和分离器中被收集。
最终，收集到的浓缩物质可以用于后续的工业生产或制备。
总而言之，浓缩器通过蒸发、分离、再循环和收集的过程，将液体中的溶质浓缩，从而实现目标物质的提纯或者回收利用。
这种工作原理可以应用于化工、食品加工、制药等多个行业中。
目录一、产品介绍 (4)二、产品特点 (5)三、重要技术参数 (6)四、结构及性能 (7)五、工作原理 (7)六、操作规程 (8)七、设备清洗 (10)八、注意事项 (11)九、设备的维护与保养 (11)十、合格证 (12)一、产品介绍:双效真空浓缩器是由加热器、蒸发室、冷凝器、受液槽等设备组成，是在我公司多年的制造实践经验基础上，经过精心设计、精心制造的新一代高效节能浓缩器，可作为单效浓缩及两种不同物料的双效浓缩。
适用于中西药轻化工等行业的液体蒸发浓缩和收膏的工艺需要，本设备有如下特点：1、节能：采用双效同时蒸发，二次蒸汽得到反复利用，节能效果显著。
每蒸发1kg水耗用蒸汽0.5kg。
2、本设备采用在真空状态下外加热自然循环。
具有结构先进蒸发温度低、蒸发能力大、浓缩速度快、消泡效果好的特点，能满足热敏性物料的低温真空浓缩物含皂多易起泡的物料浓缩。
3、本设备结构紧凑、操作简便、清洗方便、浓缩相对密度可达1.3-1.4（一般中药侵膏）。
4、本设备与物料接触部分均采用SUS304不锈钢制成，具有优良的耐腐蚀性能，符合药品和食品卫生要求，达到GMP要求。
二、产品特点:1、节能效应，按SJN-1000型计算，年节约蒸汽3500吨左右，节约水9万吨左右，节约电8万度左右，折人民币10-15万元（与单效对比）。
2、本浓缩器采用负压外加热自然循环式的蒸发方式，蒸发速度快，浓缩比重大，可达1.2-1.35（一般中药浸膏）3、本浓缩器采用二效同时蒸发，二次蒸汽得到使用，耗能总量与单效浓缩器相比降低50%，一年的节能费可收回本浓缩器的全部资本。
4、多功能操作特点：（1）可回收酒精浓度80%左右。
（2）单效、双效、可反复并锅收膏。
（3）可以间隙、连续进料。
三、重要技术参数：四、结构及性能①本设备由加热室、分离器、除沫器、冷凝器、冷却器、受液罐、循环管等部件组成，整套设备采用优质不锈钢材料制成。
②加热室内部为列管式，壳程接入生蒸汽，加热列管内部的液体，加液室并配有压力表、安全阀，以确保生产安全。
双效浓缩器的原理
双效浓缩器是一种高效的热能利用设备，可以将富有水分的液体溶液通过蒸发和凝结的方式进行浓缩。
其主要原理如下：
1. 蒸发：首先，将待浓缩的液体溶液引入双效浓缩器的第一个效，即低效。
在低效中，液体溶液与热源（如蒸汽、废热等）接触，发生部分蒸发，水分逐渐蒸发出去，蒸汽与未蒸发的浓溶液分离。
2. 蒸汽驱动：与传统单效浓缩器不同，双效浓缩器会将产生的蒸汽重新利用。
在低效中产生的蒸汽被收集，并通过管道导入高效（第二效）中。
3. 凝结：蒸汽进入高效后，会与高效中的液体溶液接触，然后发生凝结。
由于高效中的温度相对较低，蒸汽会释放出热量，使得浓溶液中的水分重新凝结成液体状态，再次浓缩。
4. 分离：在高效中，凝结后的水分与未凝结的浓溶液进行分离。
分离的方式可以是重力分离、离心分离或其他形式的分离设备。
通过重复利用产生的蒸汽，双效浓缩器可以实现较高效的蒸发和凝结过程，从而将液体溶液中的水分浓缩出来。
这种设计可以节省能源和成本，并提高浓缩效率。
双效浓缩器原理
双效浓缩器是一种用于浓缩液体的设备，可将水分从溶液中去除，使其变得更加浓缩。
它能够提高产能，并节约能源，在食品、制药、
化工、纺织等行业广泛应用。
下面我们来了解一下双效浓缩器的原理。
双效浓缩器的基本原理是从溶液中蒸发水分，然后循环利用热量，将水分再次浓缩。
大多数双效浓缩器使用蒸发器和冷凝器两个主要部
件来实现这个过程。
蒸发器主要负责将溶液加热并蒸发其中的水分，
而冷凝器则用来冷却蒸汽并将其转化为水分，最终实现循环浓缩。
当液体进入双效浓缩器时，它首先进入蒸发器中。
蒸发器内有一
组加热器，它将溶液加热至蒸汽发生点，并将其中的水分蒸发至空气中。
同时，加热器的热量通过导热管流向冷凝器，以利用热能的循环
利用。
蒸发器中蒸发出的水蒸气随着空气一起冲向冷凝器，后者是由许
多冷凝管组成的，并通过对流和冷却水循环来实现冷凝作用。
当水蒸
气在冷凝器管中遇冷凝水时，其温度下降，从而使其变成水，然后通
过管道回归蒸发器，重复进行循环。
这样，双效浓缩器就可以实现在相同的蒸发面积下，与单效浓缩
器相比，它的蒸汽耗量减少了近一半。
另外，因为它的浓缩效果更高，可以更充分地利用热能，所以具有更高的产能和更低的能耗。
因此，双效浓缩器是一种高效且环保的设备，可以帮助企业提高
生产效率，并降低能源消耗。
