基坑工程监测方案设计实例

基坑工程监测方案实例一、前言基坑工程施工是指在城市建设中对地下空间进行开挖的工程,由于基坑开挖对周围环境和地下管线等设施会产生影响,因此需要进行监测。

本文以某城市的一个大型基坑工程为例,阐述基坑工程监测方案的具体内容和实施过程。

二、基坑工程概况某城市X区位于该城市的繁华商业区,由于城市规划的需要,一座大型的综合体建筑即将在该区域内兴建。

由于该地区地下管线较为集中,地下空间较为复杂,因此在施工前需要对基坑开挖进行严格的监测,以确保基坑开挖过程中不会对周围环境和设施造成不良影响。

三、基坑工程监测方案1.监测项目和监测内容基坑工程监测主要包括以下内容：（1）地表沉降监测-通过安装测量点,对基坑周边地表进行沉降监测,及时发现地表沉降情况,防止发生地陷事故。

（2）周边建筑物位移监测-对基坑周边建筑物的位移情况进行监测,及时掌握变形情况,确保周围建筑物的安全。

（3）基坑支护结构变形监测-对基坑支护结构(如桩墙、支撑等)进行变形监测,确保支护结构的变形不超过规定范围,以保证基坑的稳定。

（4）地下管线位移监测-对基坑周边地下管线的位移情况进行监测,及时排除地下管线的变形风险,确保管线的正常运行。

2.监测方案和技术手段基坑工程监测采用的监测方案和技术手段如下：（1）地表沉降监测-采用全站仪、GPS定位等设备,设置监测点对基坑周边地表进行沉降监测。

（2）周边建筑物位移监测-采用静电位移仪、测斜仪等设备,在建筑物上设置监测点,对周边建筑物的位移情况进行实时监测。

（3）基坑支护结构变形监测-采用变形监测仪、应变片等设备,对基坑支护结构的变形情况进行实时监测。

（4）地下管线位移监测-采用地下管线位移监测仪、地下雷达等设备,对基坑周边地下管线的位移情况进行监测。

3.监测频次和报告基坑工程监测的频次和报告如下：（1）监测频次-地表沉降、周边建筑物位移、基坑支护结构变形和地下管线位移的监测频次为每日一次,在基坑开挖期间,对监测数据进行实时采集和记录。

基坑工程测量施工方案范本一、前言基坑工程施工前期的测量工作是基坑工程的重要环节，其测量准确与否将直接影响基坑工程的施工质量和进度。

因此，编制详细的基坑工程测量施工方案是基坑工程施工前期的必要工作，也是施工单位按照相关规定组织、实施测量工作的指导文档，本文将围绕基坑工程测量的工作要求、测量工作内容、测量设备、测量人员等方面进行详细说明。

二、工程概况本工程位于XX市XX区，总地块面积为XXX平方米，土地利用性质为商业用地，基坑深度为XX米，基坑规模为XX米X XX米X XX米。

本工程的建筑结构主要由钢筋混凝土桩、承台和大梁组成，地下室设有停车场及商业空间。

基坑周边设有道路、管线等地下设施，需进行保护和控制。

由于地处市中心，周边环境复杂，施工空间狭小，基坑工程测量存在一定的难度。

三、测量工作要求1.严格按照相关规定进行测量，确保测量准确和可靠。

2.保证测量工作人员的安全，加强施工现场安全管理。

3.与设计单位、监理单位等相关单位密切配合，及时解决测量中出现的问题。

4.根据地下管线、地质情况等因素，选择合适的测量方法和工具。

5.做好测量记录，及时整理测量数据，方便后续施工使用。

四、测量工作内容1.成果测量基坑工程施工前应对场地进行测量，包括地面平整度、地基沉降情况、地下管线等数据的采集和分析。

根据地质勘察报告和设计图纸等资料，制定成果测量方案，确定测量控制点，采用全站仪、GPS等测量设备进行测量，确保测量结果的准确性和可靠性。

2.监测测量基坑施工过程中，需要对基坑周边的建筑物、管线等进行监测测量，一旦出现变形或位移，及时采取措施进行调整，避免出现安全事故。

监测测量方案应具体到监测点的设置、监测频次、监测方法等，采用自动监测仪器进行实时监测，提供实时数据，对监测数据进行分析和评估。

3.施工测量基坑施工过程中，需要按照设计图纸进行施工测量，包括桩基的位置、高程、坐标、倾角等参数的测量，确保桩基施工的准确性和质量，同时为后续结构施工提供准确的基础数据。

基坑变形监测方案一、工程概况1.1 工程名称：XX项目基坑工程1.2 工程地点：XX项目现场1.3 工程简介：XX项目基坑工程是该项目的重要组成部分，主要包括基坑开挖、支护、排水等工程。

二、基坑变形监测目标2.1 总体目标：确保基坑施工过程中周边环境及基坑本身的稳定，及时发现并处理变形异常情况。

2.2 具体目标：（1）监测基坑的横向、纵向和斜向变形；（2）评估基坑支护结构的稳定性；（3）预警基坑周边建筑和道路的沉降情况。

三、基坑变形监测原则3.1 安全性：确保监测方案能有效反映基坑变形的真实情况，为施工安全提供保障。

3.2 准确性：监测数据应准确可靠，监测方法应科学合理。

3.3 及时性：监测工作应迅速响应，及时反馈变形信息。

四、基坑变形监测内容4.1 监测项目：包括基坑顶部、侧壁的横向、纵向和斜向变形，以及周边建筑和道路的沉降。

4.2 监测方法：采用变形杆、倾斜仪、水准仪、激光测距仪等监测设备。

4.3 监测频率：根据基坑开挖进度和支护结构稳定性，确定监测频率。

五、基坑变形监测实施与调整5.1 监测方案应在基坑施工前编制完成，并经相关部门审批。

5.2 监测工作应在基坑开挖过程中同步进行，确保监测数据的实时性。

5.3 监测数据应及时反馈至项目管理部门，对异常变形情况应迅速采取措施进行处理。

六、基坑变形监测总结6.1 工程结束后，对基坑变形监测数据进行整理分析，评估监测方案的有效性。

6.2 撰写基坑变形监测总结报告，为今后类似工程提供借鉴和改进方向。

本基坑变形监测方案旨在确保基坑施工过程中周边环境及基坑本身的稳定，及时发现并处理变形异常情况。

在实际运行过程中，应根据实际情况及时调整和优化基坑变形监测策略，以实现设计目标。

基坑工程监测案例基坑工程监测案例一、案例背景介绍基坑工程是指为了建造地下结构而在地面上开挖的工程。

由于基坑工程涉及到地下空间的开挖和支护，存在着一定的风险和安全隐患。

在进行基坑工程施工过程中，必须进行监测，以确保施工安全和质量。

本文将介绍一个基坑工程监测案例，详细描述了监测过程和结果。

二、项目概况该案例是位于某城市中心区域的一座高层商业综合体项目，总占地面积约5000平方米。

该项目包括地下两层商业空间和上部多层办公楼。

由于周边道路繁忙，土壤条件复杂，并且邻近已有建筑物，因此在施工前需要进行基坑开挖前期监测。

三、监测方案设计1. 监测目标：主要监测基坑周边建筑物的沉降变形情况以及土体侧向位移情况。

2. 监测内容：- 建筑物沉降：选择周边5栋建筑物作为监测对象，通过安装沉降观测点，采用全站仪进行定期测量。

- 土体侧向位移：在基坑周边设置倾斜计和水平位移传感器，实时监测土体的侧向位移情况。

3. 监测方案：- 沉降观测点布设：根据建筑物结构特点和地质条件，在每栋建筑物的四个角落各选取一个沉降观测点，并在其周围设置辅助点以提高观测精度。

- 倾斜计和水平位移传感器布设：选择基坑周边合适位置，按照一定间距进行布设，并与数据采集系统相连。

四、监测过程1. 沉降观测：- 在基坑开挖前，对各个沉降观测点进行初始标高测量，并记录为基准值。

- 开始挖掘基坑后，每隔一段时间（通常为一周）对各个沉降观测点进行再次测量，并记录沉降量。

- 根据监测数据分析变化趋势，及时发现异常情况并采取相应措施。

2. 土体侧向位移监测：- 安装倾斜计和水平位移传感器后，实时监测土体的侧向位移情况。

- 数据采集系统会定时记录并保存传感器的数据，并进行数据处理和分析。

- 根据监测数据分析变化趋势，及时发现土体侧向位移异常情况，并采取相应措施。

五、监测结果与分析1. 沉降观测结果：- 在基坑开挖前期，各个沉降观测点的沉降量较小，符合设计要求。

- 随着基坑开挖的进行，部分建筑物出现了轻微的沉降，但整体变形趋势平稳。

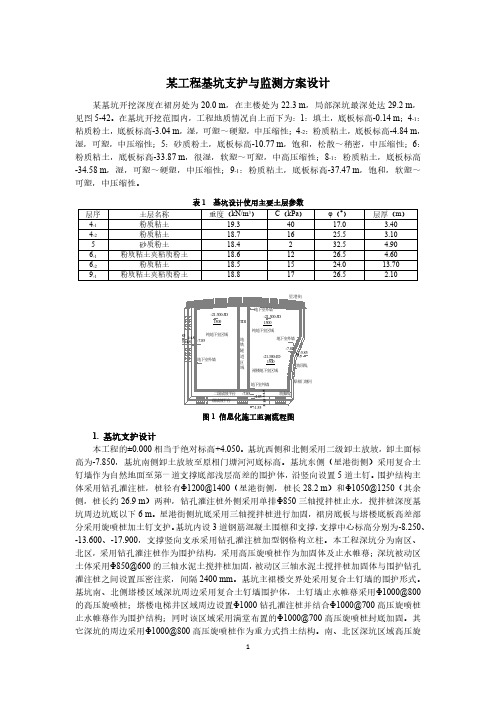

某工程基坑支护与监测方案设计某基坑开挖深度在裙房处为20.0m，在主楼处为22.3m，局部深坑最深处达29.2m，见图5-42。

在基坑开挖范围内，工程地质情况自上而下为：1：填土，底板标高-0.14m；4-1：粘质粉土，底板标高-3.04m，湿，可塑～硬塑，中压缩性；4-2：粉质粘土，底板标高-4.84m，湿，可塑，中压缩性；5：砂质粉土，底板标高-10.77m，饱和，松散～稍密，中压缩性；6：粉质粘土，底板标高-33.87m，很湿，软塑～可塑，中高压缩性；8-1：粉质粘土，底板标高-34.58m，湿，可塑～硬塑，中压缩性；9-1：粉质粘土，底板标高-37.47m，饱和，软塑～可塑，中压缩性。

表1基坑设计使用主要土层参数层序土层名称重度（kN/m3）C（kPa）φ（°）层厚（m）4-1粉质粘土19.34017.0 3.404-2粉质粘土18.71625.5 3.105砂质粉土18.4232.5 4.906-1粉质粘土夹粘质粉土18.61226.5 4.606-2粉质粘土18.51524.013.709-1粉质粘土夹粘质粉土18.81726.5 2.10图1信息化施工监测流程图1.基坑支护设计本工程的±0.000相当于绝对标高+4.050。

基坑西侧和北侧采用二级卸土放坡，卸土面标高为-7.850，基坑南侧卸土放坡至原相门塘河河底标高。

基坑东侧（星港街侧）采用复合土钉墙作为自然地面至第一道支撑底部浅层高差的围护体，沿竖向设置5道土钉。

围护结构主体采用钻孔灌注桩，桩径有Φ1200@1400（星港街侧，桩长28.2m）和Φ1050@1250（其余侧，桩长约26.9m）两种，钻孔灌注桩外侧采用单排Φ850三轴搅拌桩止水，搅拌桩深度基坑周边坑底以下6m。

星港街侧坑底采用三轴搅拌桩进行加固，裙房底板与塔楼底板高差部分采用旋喷桩加土钉支护。

基坑内设3道钢筋混凝土围檩和支撑，支撑中心标高分别为-8.250、-13.600、-17.900，支撑竖向支承采用钻孔灌注桩加型钢格构立柱。

工程基坑监测方案设计一、前言在建筑工程中，基坑工程是一个重要的环节，它在建筑过程中起到了支撑土体、转移荷载的重要作用。

因此，为了保证基坑工程的施工安全，需要对基坑进行监测，以及及时发现和解决问题，防止出现意外情况。

本方案旨在设计一个基坑监测方案，以确保基坑工程的施工安全。

二、监测目标1. 观测地下水位，探测水文地质参数；2. 监测基坑周边建筑物、管线和道路的变形情况；3. 监测基坑土体的变形情况；4. 观察基坑支护结构的变形和变化情况；5. 监测基坑降水系统的工作情况。

三、监测方案为了达到上述监测目标，需采用多种监测手段。

具体监测方案如下：1. 地下水位监测地下水位监测是基坑监测的重要手段，可以通过安装水位计、测量井等设备，实时监测基坑周边地下水位的变化情况，并进行数据记录。

2. 地质参数探测通过地质勘探手段，采集基坑周边的土体和岩层的地质参数，如土层的稳定性、水文地质参数等，为基坑监测提供数据支持。

3. 建筑物、管线和道路变形监测通过安装变形传感器，实时监测基坑周边建筑物、管线和道路的变形情况，及时发现并解决问题。

4. 基坑土体变形监测安装土体变形监测仪器，监测基坑土体的变形情况，以及变形速率，为基坑支护设计提供数据支持。

5. 基坑支护结构变形监测通过安装支护结构变形传感器，监测基坑支护结构的变形情况，包括锚杆、支撑、墙体等部位的变形情况。

6. 基坑降水系统监测实时监测基坑降水系统的运行情况，包括排水泵的工作状态、管网的漏水情况等，确保基坑降水系统的有效性。

四、监测周期为了保证监测的准确性和有效性，需根据不同监测要素的特点和变化情况，确定监测周期。

具体监测周期如下：1. 地下水位监测：每日监测，并实时报警；2. 地质参数探测：在施工前进行综合地质勘察，并根据需要进行定期监测；3. 建筑物、管线和道路变形监测：每周监测一次，并实时报警；4. 基坑土体变形监测：每日监测，并实时报警；5. 基坑支护结构变形监测：每周监测一次，并实时报警；6. 基坑降水系统监测：每日监测，并实时报警。

基坑工程污染监测方案模板一、项目概况1. 项目名称：基坑工程污染监测方案2. 项目地点：（具体地址）3. 项目业主：（业主单位名称）4. 监测单位：（监测单位名称）5. 编制时间：（年月日）二、监测目的本基坑工程污染监测方案的目的是为了确保基坑工程建设过程中的各项排污活动和施工活动不对周边环境造成污染，同时也为未来环境保护提供数据支持。

三、监测范围本方案囊括了基坑工程的各项排污活动和施工活动对周边环境的影响监测，包括但不限于：1. 废水排放监测2. 废气排放监测3. 土壤污染监测4. 噪音污染监测四、监测方法1. 废水排放监测：采集基坑工程建设期间排放的废水样品，进行化学分析，监测其中主要的污染物含量，包括悬浮物、化学需氧量、总磷、总氮等。

2. 废气排放监测：采用气体分析仪等设备，监测基坑工程建设期间的废气排放情况，主要监测有机挥发物、氮氧化物、二氧化硫等污染物的浓度。

3. 土壤污染监测：对基坑工程施工期间可能受到影响的地块进行土壤样品采集，进行污染物含量的分析监测，主要包括重金属、有机物、氮磷类污染物。

4. 噪音污染监测：利用专业的噪音监测设备，对基坑工程建设期间的施工活动产生的噪音进行监测，确定噪音的频率、强度及时段。

五、监测频次1. 废水排放监测：每周抽取2次废水样品进行监测，一份样品存档，一份送检化验。

2. 废气排放监测：每日抽取3次废气样品进行监测，监测连续进行一周，求均值。

3. 土壤污染监测：基坑工程施工前对选择的地块采集土壤样品进行分析，施工过程中每个月重新采集一次并进行分析，施工结束后再次采集样品进行监测。

4. 噪音污染监测：每日连续监测，对连续监测结果进行均值计算。

六、监测记录和报告1. 监测记录：监测单位应当及时记录所做的监测活动内容和结果，做好相关的监测记录，并妥善保存，以备查阅。

2. 监测报告：监测单位应根据监测结果编制监测报告，将监测结果进行分析总结，并根据分析总结提出相关的建议和改进措施。

基坑监测设计方案基坑监测设计方案基坑监测是指在建筑工程或地下工程的基坑开挖、地下室施工等阶段，对周边环境进行实时监测和分析，以确保施工安全和保护周边建筑物的正常运行。

下面是一个基坑监测的设计方案，以确保基坑开挖过程中的安全稳定。

一、监测设备的选用1. 监测点布设：根据基坑周边环境和施工需求，布设监测点，建立监测网格。

监测点的选定应考虑到土壤条件、建筑物位置、地下管线等因素。

2. 监测仪器：选用高精度的监测仪器，如挠度计、倾斜计、位移计、超声波测深仪等，以实时监测基坑的变形情况。

二、监测参数及频率1. 地表变形：使用挠度计或位移计对地表进行监测，获取地表下沉、侧移等变形情况。

监测频率为每天一次，连续监测至基坑开挖完成。

2. 地下水位：使用超声波测深仪对地下水位进行监测，以及时掌握地下水位的变化情况。

监测频率为每天一次，连续监测至基坑开挖完成。

3. 周边建筑物变形：使用倾斜计对周边建筑物进行监测，获取建筑物的倾斜情况。

监测频率为每天一次，连续监测至基坑开挖完成。

三、监测数据的分析和处理1. 数据采集：监测仪器采集到的数据通过数据采集系统进行自动化收集，并进行存储和备份。

2. 数据分析：监测数据通过专业软件进行处理，如数据拟合、趋势分析、异常预警等，以便及时发现问题并采取相应措施。

3. 数据报告：每周或每月向相关人员提供监测数据报告，包括监测结果、变形趋势、异常预警等。

报告应明确分析，便于相关人员进行施工决策。

四、安全预警措施1. 设立预警值：根据基坑开挖的具体情况，确定各种监测参数的预警值，并设置相应的预警线。

2. 预警机制：当监测数据超过预警值或预警线时，监测系统应发出警报，并将相关信息及时通知给相关人员。

3. 应急措施：若监测数据达到预警值或预警线时，相关人员应立即采取相应的应急措施，如停工、加固等，以确保基坑开挖的安全稳定。

通过以上基坑监测设计方案，可以实现基坑开挖过程的实时监测和分析，及时掌握基坑的变形情况和周边环境的变化，确保施工的安全性和稳定性，减少不必要的工程事故和损失。
