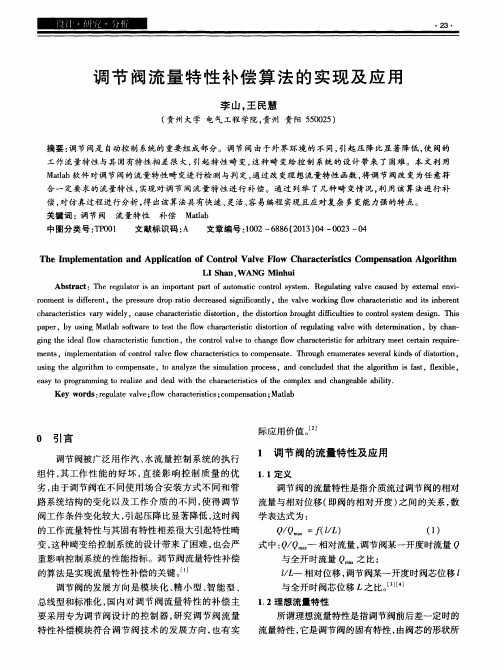

调节阀流量特性补偿算法的实现及应用调节阀主要用于控制管道流量,其流量特性曲线通常为非线性。
为了更精确地控制流量,需要对调节阀的流量特性进行补偿。
本文将介绍一种调节阀流量特性补偿算法的实现和应用。
一、调节阀流量特性的问题调节阀的流量特性通常为非线性,这意味着在相同的控制信号下,阀门的流量并不是恒定的。
例如,当阀门在小范围内运动时,其流量变化迅速。
当阀门接近全开或全关状态时,其流量变化缓慢。
这种非线性流量特性会给过程控制带来不便,使得在管道中流经的流体的流量很难准确地控制。
二、补偿算法为了解决这个问题,需要对调节阀的流量特性进行补偿。
补偿算法的基本思想是在输出信号中添加一个补偿值,以消除调节阀流量的非线性特性。
常见的补偿算法有基于曲线拟合和基于模型预测。
基于曲线拟合的补偿算法通过拟合调节阀的流量特性曲线来确定补偿值。
曲线越精确地反映了调节阀的实际流量特性,补偿值就越准确。
下面是一种简单的曲线拟合算法:1. 对调节阀进行一系列实验,记录不同输出信号下的实际流量值。
2. 绘制实测数据的流量特性曲线。
3. 通过曲线拟合算法得到一条逼近实测数据的曲线。
4. 计算曲线上的每个点与实测数据的偏差。
5. 将偏差作为补偿值,添加到调节阀的输出信号中。
基于模型预测的补偿算法使用数学模型来描述调节阀的流量特性。
这种算法的优点是可以预测调节阀在不同条件下的流量特性,因此可以在实验之外应用。
下面是一种基于模型预测的补偿算法:1. 建立调节阀的数学模型,包括流量特性方程、参数估计等。
2. 计算模型在不同输出信号下的流量特性。
3. 根据模型计算出每个输出信号下的补偿值。
4. 将补偿值添加到调节阀的输出信号中。
三、应用现代过程控制系统通常会自动进行流量特性补偿。
一些高级控制器甚至可以自适应地根据调节阀的实际流量特性进行调整。
此外,工程师们也可以手动地调整调节阀的输出信号,以达到最佳控制效果。
总的来说,调节阀流量特性的补偿算法是一种非常有效的方式,可以提高管道中流体的流量控制精度。
调节阀的流量特性如何选择控制阀的流量特性是介质流过控制阀的相对流量与相对位移(控制阀的相对开度)间的关系,一般来说改变控制阀的阀芯与阀座的流通截面,便可控制流量。
但实际上由于多种因素的影响,如在截流面积变化的同时,还发生阀前后压差的变化,而压差的变化又将引起流量的变化。
在阀前后压差保持不变时,控制阀的流量特性称为理想流量特性;控制阀的结构特性是指阀芯位移与流体流通截面积之间的关系,它纯粹由阀芯大小和几何形状决定,与控制阀几何形状有关外,还考虑了在压差不变的情况下流量系数的影响,因此,控制阀的理想流量特性与结构特性是不同的。
理性流量特性主要由线性、等百分比、抛物线及快开四种。
在实际生产应用过程中,控制阀前后压差总是变化的,这时的流量特性称为工作流量特性,因为控制阀往往和工艺设备串联或并联使用,流量因阻力损失的变化而变化,在实际工作中因阀前后压差的变化而使理想流量特性畸变成工作特性。
控制阀的理想流量特性,在生产中常用的是直线、等百分比、快开三种,抛物线流量特性介于直线与等百分比之间,一般可用等百分比来代替,而快开特性主要用于二位式调节及程序控制中。
因此,控制阀的特性选择是指如何选择直线和等百分比流量特性。
目前控制阀流量特性的选择多采用经验准则,可从下述几个方面考虑:1、从调节系统的质量分析下图是一个热交换器的自动调节系统,它是由调节对象、变送器、调节仪表和控制阀等环节组成。
K1变送器的放大系数,K2调节仪表的放大系数,K3执行机构的放大系数,K4控制阀的放大系数,K5调节对象的放大系数。
很明显,系统的总放大系数K为:K=K1*K2*K3*K4*K5K1、K2、K3、K4、K5分别为变送器、调节仪表、执行机构、控制阀、调节对象的放大系数,在负荷变动的情况下,为使调节系统仍能保持预定的品质指标;则希望总的放大系数在调节系统的整个操作范围内保持不变。
通常,变送器、调节器(已整定好)和执行机构的放大系数是一个常数,但调节对象的放大系数却总是随着操作条件变化而变化,所以对象的特性往往是非线性的。
题目1.过渡过程品质指标中,余差表示( )。
A. 新稳态值与设定值之差B. 测量值与设定值之差C. 调节参数与被调参数之差D. 超调量与设定值之差答案:新稳态值与设定值之差"题目2.环节方块图是控制系统中,每个环节的功能和信号流向的()表示形式。
A. 函数B. 图解C. 代数式D. 拉氏变换式答案:图解"题目3.( )存在纯滞后,但不会影响调节品质。
A. 调节通道B. 测量元件C. 变送器D. 干扰通道答案:干扰通道"题目4.调节阀常在小开度工作时,应选用( )流量特性。
A. 直线型B. 等百分比型C. 快开型D. 抛物线型答案:等百分比型"题目5.气开式薄膜调节阀,当压缩空气中断时,其处于( )状态。
A. 全关B. 原位不动C. 全开D. 不确定答案:全关"题目6.( )适用于高压差、高粘度、含有悬浮物和颗粒状物质流体的调节,可以避免结焦、堵塞、也便于自净和清洗。
A. 偏心阀B. 球阀C. 角形阀D. 直通双座调节阀答案:角形阀"题目7.电气转换器的作用是将( )。
A. 电信号转换成电信号B. 气信号转换为气信号C. 电信号转换为气信号D. 气信号转换为电信号答案:电信号转换为气信号"题目8.控制阀的流量随着开度的增大迅速上升,很快地接近最大值的是( )。
A. 直线流量特性B. 等百分比流量特性C. 快开流量特性D. 抛物线流量特性答案:快开流量特性"题目9.气动薄膜执行机构中当信号压力增加时推杆向上移动的是( )。
A. 正作用执行机构B. 反作用执行机构C. 正装阀D. 反装阀答案:反作用执行机构"题目10.调节阀的泄漏量就是指( )。
A. 指在规定的温度和压力下,阀全关状态的流量大小B. 指调节阀的最小流量C. 指调节阀的最大量与最小量之比D. 指被调介质流过阀门的相对流量与阀门相对行程之间的比值答案:指在规定的温度和压力下,阀全关状态的流量大小"题目11.有一台PI调节器,δ=80%,TI =5min,若将TI改为0.5min,则( )A. 调节系统稳定度降低B. 调节时间加长C. 调节系统稳定度提高D. 余差有所减小答案:调节系统稳定度降低"题目12.微分控制规律是根据( )进行控制的。
控制阀流量特性的补偿
沈阳电力高等专科学校杨庆柏
刊载于《辽宁电机工程科普》2000年第2期
控制阀也称调节阀,它也是自动控制系统中一个重要环节。
实践表明,控制系统的控制品质不好或控制系统发生故障,经常是由于控制阀有问题造成的。
一、补偿的意义
控制阀的流量特性,是指介质流过阀门的相对流量与阀门的相对开度之间的关系。
在控制阀前后压差恒定情况下得到的流量特性称为理想流量特性;在控制阀前后压差变化时得到的流量特性称为工作流量特性。
为了使系统具有线性控制特性,有些系统将控制阀的理想流量特性选择成线性,期望其工作流量特性也为线性;也有些系统将控制阀的理想流量特性选择为非线性,期望其特性对系统进行非线性补偿。
但是,在实际生产过程中,由于管道阻力损失的变化、控制阀两端压差变化、低s(控制阀全开时压差与系统总压差之比)值使用或介质对阀芯、阀座的长期冲刷和腐蚀,使控制阀的理想流量特性畸变为工作流量特性。
而且流量变化越大,畸变得越厉害,使控制系统的控制质量下降,甚至无法正常工作。
因此,研究和探索对控制阀特性的补偿
方法,对自动控制系统的顺利投入和正常运行有着十分重要的意义。
二、补偿的原理
一个负反馈控制系统主要由控制器、控制阀、控制对象和测量装置组成,设控制器、控制阀、控制对象和测量装置的增益分别为Kc、Kv、Kp、Km,现设计一个补偿装置,其增益为Kf。
根据线性控制理论,控制系统的开环增益在全负荷变化范围内应保持不变。
为了这一目的,控制系统采用了多种方案。
其中,用Kc 补偿Kp(控制器采用变参数),用Kf补偿Kv,就是方案之一。
Km通常是不变的,尽管Kp随负荷变化,Kv随控制阀前后压差变化,但是有Kc和Kf给予补偿,其结果使得整个控制系统的开环增益不变。
现讨论Kf对Kv的补偿。
现将Kf与Kv看成两个环节串联,设μ为控制器输出,L为控制阀开度,q为流过控制阀的流量。
在实际系统中。
由于q与L已成为非线性关系,这可以通过在现场实测得到。
要使q与μ成线性关系,就需要用Kf补偿Kv。
使Kf与Kv的乘积为常量,从而使整个控制系统的开环增益不变。
这就是控制阀流量特性补偿的基本原理。
三、补偿的方法
对控制阀流量特性进行补偿,过去采用的方法是重新设计和制造新阀芯,或改变阀门定位器的反馈凸轮形状,或正确选择控制阀的结构特性,不但费时费力,而且可变性和灵活性差。
现在普遍采用的方法是采用函数器功能块。
在自动控制系统中,函数器功能块的应用十分广泛。
由于它可以实现各种非线性函数特性,因此在复杂控制系统
中,常常利用它产生定值信号、反馈信号、比较信号和补偿信号等等。
在目前的分散控制系统(DCS)中,函数器功能块均采用5~12段的折线逼近方式。
用户必须根据所实现的函数功能,选取折线的折点,逐一输入折点坐标,才能近似实现所要逼近的非线性函数。
图解法是采用四象限绘图法确定Kf,它在第二象限绘出控制阀流量特性,在第四象限绘出控制阀理想流量特性,然后用四象限作图法,在第一象限得出控制阀流量特性的补偿特性。
公式法是主要由折线方程逐点求出Kf。
智能法是采用具有较高逼近精度的自动调整函数器,如采用神经网络等。
