NEMA_TR-1变压器声音等级标准

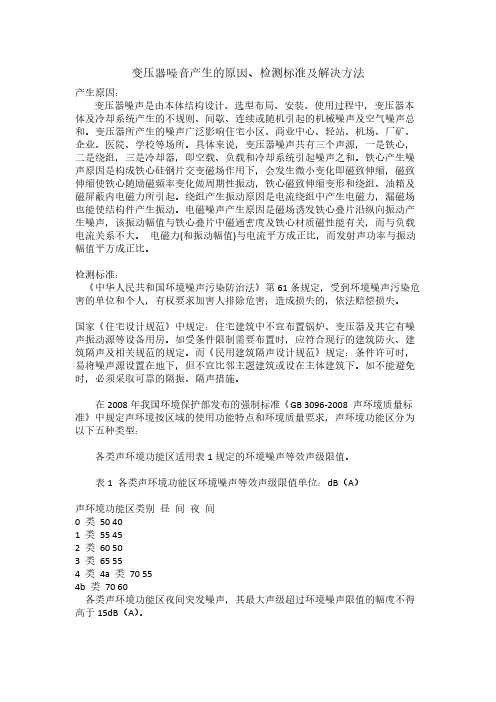

变压器噪音产生的原因、检测标准及解决方法产生原因：变压器噪声是由本体结构设计、选型布局、安装、使用过程中，变压器本体及冷却系统产生的不规则、间歇、连续或随机引起的机械噪声及空气噪声总和。

变压器所产生的噪声广泛影响住宅小区、商业中心、轻站、机场、厂矿、企业、医院、学校等场所。

具体来说，变压器噪声共有三个声源，一是铁心，二是绕组，三是冷却器，即空载、负载和冷却系统引起噪声之和。

铁心产生噪声原因是构成铁心硅钢片交变磁场作用下，会发生微小变化即磁致伸缩，磁致伸缩使铁心随励磁频率变化做周期性振动，铁心磁致伸缩变形和绕组、油箱及磁屏蔽内电磁力所引起。

绕组产生振动原因是电流绕组中产生电磁力，漏磁场也能使结构件产生振动。

电磁噪声产生原因是磁场诱发铁心叠片沿纵向振动产生噪声，该振动幅值与铁心叠片中磁通密度及铁心材质磁性能有关，而与负载电流关系不大。

电磁力(和振动幅值)与电流平方成正比，而发射声功率与振动幅值平方成正比。

检测标准：　　《中华人民共和国环境噪声污染防治法》第61条规定，受到环境噪声污染危害的单位和个人，有权要求加害人排除危害；造成损失的，依法赔偿损失。

国家《住宅设计规范》中规定：住宅建筑中不宜布置锅炉、变压器及其它有噪声振动源等设备用房。

如受条件限制需要布置时，应符合现行的建筑防火、建筑隔声及相关规范的规定。

而《民用建筑隔声设计规范》规定：条件许可时，易将噪声源设置在地下，但不宜比邻主题建筑或设在主体建筑下。

如不能避免时，必须采取可靠的隔振、隔声措施。

在2008年我国环境保护部发布的强制标准《GB 3096-2008 声环境质量标准》中规定声环境按区域的使用功能特点和环境质量要求，声环境功能区分为以下五种类型： 各类声环境功能区适用表1规定的环境噪声等效声级限值。

表1 各类声环境功能区环境噪声等效声级限值单位：dB（A）声环境功能区类别昼间夜间0 类50 401 类55 452 类60 503 类65 554 类4a 类70 554b 类70 60　各类声环境功能区夜间突发噪声，其最大声级超过环境噪声限值的幅度不得高于15dB（A）。

变压器检验标准变压器检验标准⼀、适⽤范围1）、110VAC 60HZ—12VDC 1200mA （LM--2926）2）、110VAC 60HZ—12VDC 600mA （LM—338B）3）、110VAC 60HZ—12VDC 800mA （LM—339A）4）、110VAC 60HZ—12VDC 600mA （LM—338A）5）、220VAC 50HZ—12VDC 1200mA （LM—381）6）、220VAC 50HZ—12VDC 400mA （LM—336）7）、220VAC 50HZ—12VDC 250mA （LM—335/331B）8）、220VAC 50HZ—10VDC 1000mA （电源变压器）9）、220VAC 50HZ—10VDC 600mA （LM—338B）10）、240VAC 50HZ—10VDC 800mA11）、240VAC 50HZ—6VDC 600mA12）、240VAC 50HZ—12VDC 1000mA13）、240VAC 50HZ—12VDC 500mA14）、230VAC 50HZ—6VDC 600mA⼆、测试条件1、输⼊电压： 220VAC 50HZ—110V—120VAC 60HZ 变频仪2、测试环境温度：室温20-30℃3、环境湿度：60%RH4、⽤变压器电量测量仪测试5、测试变压器性能指标（在初始阶段接通电源后30秒的数值）三、参考依据本标准引⽤了GB4706.1家⽤和类似⽤途电器的安全通⽤要求家⽤电器1EG国际标准GB2423.1 电⼯电⼦产品基本环境试验规程试验A:低温试验⽅法GB2423.2 电⼯电⼦产品基本环境试验规程试验B:⾼温试验⽅法GB2423.3 电⼯电⼦产品基本环境试验规程试验Ca:恒定湿热试验做四、测试标准1）110VAC 60HZ—12VDC 1200mA （LM—2926）1、功能测试110VAC 60HZ—12VDC 1200mA （LM—2926）1.1初级空载电流:<60mA1.2初级负载电流: <210mA1.3次级虚电压:1.4次级负载1200mA时,其电压 DC12V±5%1.5功率: <23W1.6温升:加负载通电⼯作2⼩时后其温升≤60K(环境温度25℃)2、外观、结构、尺⼨、标准2.1 DC插尺⼨：Ф2.5Ф×5.5×11mm2.2 DC线尺⼨：2468#22AWG×2L=1.96M “I”2.3 外观、结构有尺⼨、规格要符合⼯程图纸、样品承认书要求2）110VAC 60HZ—12VDC 60mA （LM—338B）1、功能测试1.1初级空载电流:<45mA1.2初级负载电流: <130mA1.3次级虚电压: <18V1.4次级负载600mA时,其电压 DC12V±5%1.5功率: <14.5W1.6温升:加负载通电⼯作2⼩时后其温升≤60K(环境温度25℃)2、外观、结构、尺⼨、标准2.1 DC插尺⼨：Ф2.5×Ф5.5×11mm SR=4×6×3mm2.2 DC线尺⼨：2468#22AWG×2L=2.08M “I”2.3 外观、结构有尺⼨、规格要符合⼯程图纸、样品承认书要求 3）110VAC 60HZ—12VDC 800mA （LM—339A）1、功能测试1.1初级空载电流:<60mA1.2初级负载电流: <160mA1.3次级虚电压:1.4次级负载600mA时,其电压 DC12V±5%1.5功率: ≤18W1.6温升:其负载⼯作2⼩时的温升<70K2、外观、结构、尺⼨、标准2.1 DC插尺⼨：Ф2.5×Ф5.5×11mm SR=6×9×3mm2.2 DC线尺⼨：2468#22AWG×2L=2.08M “I”2.3 外观、结构有尺⼨、规格要符合⼯程图纸、样品承认书要求4）110VAC 60HZ—12VDC 600mA （LM—338A）1、功能测试1.1初级空载电流:<28mA1.2初级负载电流: <85mA1.3次级虚电压:1.4次级负载600mA时,其电压 DC6V±5%1.5功率: <8W1.6温升:其负载⼯作2⼩时的温升<70K2、外观、结构、尺⼨、标准2.1 DC插尺⼨：Ф2.5×Ф5.5×11mm SR=4×6×3mm2.2 DC线尺⼨：2468#22AWG×2L=1.96M “I”2.3 外观、结构有尺⼨、规格要符合⼯程图纸、样品承认书要求 5）220VAC 50HZ—12VDC 1200mA （LM—381）1、功能测试1.1初级空载电流:<40mA1.2初级负载电流: <130mA1.3次级虚电压:1.4次级负载600mA时,其电压 DC12V±5%1.5功率: <23W1.6温升:其负载⼯作2⼩时的温升<70K2、外观、结构、尺⼨、标准2.1 DC插尺⼨：Ф2.5×Ф5.5×11mm SR=6×9×3mm2.2 DC线尺⼨：2468#22AWG×2L=2.08M “I”2.3 外观、结构有尺⼨、规格要符合⼯程图纸、样品承认书要求6）220VAC 50HZ—12VDC 400mA （LM—336）1、功能测试1.1初级空载电流:<35mA1.2初级负载电流: <65mA1.3次级虚电压:1.4次级负载600mA时,其电压 DC12V±5%1.5功率: <7.5W1.6温升:其负载⼯作2⼩时的温升<70K2、外观、结构、尺⼨、标准2.1 DC插尺⼨：Ф2.5×Ф5.5×11mm SR=4×6×3mm2.2 DC线尺⼨：2468#22AWG×2L=1.58M “I”2.3 外观、结构有尺⼨、规格要符合⼯程图纸、样品承认书要求7）220VAC 50HZ—12VDC 250mA （LM—335/331B）1、功能测试1.1初级空载电流: <40mA1.2初级负载电流: <50mA1.3次级虚电压:1.4次级负载600mA时,其电压 DC12V±5%1.5功率: 5W±5%1.6温升:其负载⼯作2⼩时的温升<65K2、外观、结构、尺⼨、标准2.1 DC插尺⼨：Ф2.5×Ф5.5×12mm SR=4×6×3mm2.2 DC线尺⼨：2468#22AWG×2L=1.8M±20mm “I”2.3 外观⽆损伤、⽣锈、铭牌字迹清晰、正确、尺⼨符合尺⼨图8）220VAC 50HZ—10VDC 1000mA （电源变压器）1、电源性能指标1.1初级电压/频率：AC220V/50HZ1.2初级/空载电流：<30mA1.3次级绕阻：红—红⿊—⿊1.4空载电压±5% 10.5V 12.0V1.5负载电压±5% 9.0V 10.0V1.6输出电流：0.2A 1.0A1.7温升：当环境温度为25℃时，变压器的正常⼯作温升<75℃2、抗电温度：绝缘电阻2.1初级--次级：AC3.750KV 50HZ/1min 1mA2.2初级--铁芯：AC3.750KV 50HZ/1min 1mA2.3次级--铁芯：AC1.875KV 50HZ/1min 1mA2.4绝缘电阻、初级⼀次级⼀铁芯：DC500V/100M˙Ωmin2.5含浸：绝缘漆3、外观、结构、尺⼨标准3.1引出线：初级外露L=200mm±10mm 次级外露L=200mm±10mm3.2外观要求：外观⽆损伤⽣锈、铭牌字迹清晰正确、尺⼨、尺⼨图符合⼯程图纸要求9）220VAC 50HZ—10VDC 600mA （LM—338B）1、功能测试1.1初级空载电流: <40mA1.2初级负载电流: <80mA1.3次级虚电压:1.4次级负载600mA时,其电压 DC12V±5%1.5功率: <13W1.6温升:其负载⼯作2⼩时的温升<70K2、耐压、抗电强度、绝缘性能2.1⾼压①初级AC4500V/50HZ/Sends或3750V/50HZ/60Sends②次级AC250V/50HZ/Sends或1875V/50HZ/60Sends2.2绝缘电阻：DC500V/100MΩ/min2.3绝缘等级：E级3、外观、结构、尺⼨标准3.1 DC插尺⼨：Ф2.5×Ф5.5×12mm SR=4×6×3mm3.2 DC线尺⼨：2468#22AWG×2L=1.8M±20mm “I”3.3 外观⽆损伤、⽣锈、铭牌字迹清晰、正确、尺⼨符合尺⼨图10）240VAC 50HZ—10VDC 800mA1、功能测试1.1初级空载电流: <60mA1.2初级负载电流: <160mA1.3次级虚电压:1.4次级负载600mA时,其电压 DC12V±5%1.5负载功率: <15W1.6温升:其负载⼯作2⼩时的温升<70K2、耐压、抗电强度、绝缘性能2.1初级--铁芯AC4KV/50HZ/1min/2mA初级--次级AC4KV/50HZ/1min/2mA次级--铁芯AC1.8KV/50HZ/1min/2mA2.2绝缘电阻：DC500V/100MΩ/min2.3绝缘等级：E级3、外观、结构、尺⼨标准3.1 DC插尺⼨：Ф2.5×Ф5.5×12mm SR=4×6×3mm3.2 DC线尺⼨：2468#22AWG×2L=1.8M±20mm “I”3.3 外观⽆损伤、⽣锈、铭牌字迹清晰、正确、尺⼨符合尺⼨图11）240VAC 50HZ—6VDC 600mA（BSI 三铜插）1、功能测试1.1初级空载电流: <35mA1.2初级负载电流: <55mA1.3次级虚电压: <11.5V1.4次级负载600mA时,其电压 DC6V±5%1.5负载功率: <10W1.6温升:其负载⼯作2⼩时的温升<70K2、耐压、抗电强度、绝缘性能2.1初级--铁芯AC4.5KV/50HZ/1min/2mA初级--次级AC3.75KV/50HZ/1min/2mA次级--铁芯AC2250V/50HZ/1min/2mA2.2绝缘电阻：DC500V/100MΩ/min2.3绝缘等级：E级3、外观、结构、尺⼨标准3.1 DC插尺⼨：Ф2.5×Ф5.5×12mm SR=4×6×3mm3.2 DC线尺⼨：2468#22AWG×2L=1.57m “I”3.3 外观⽆损伤、⽣锈、铭牌字迹清晰、正确、尺⼨符合尺⼨图12）240VAC 50HZ—12VDC 1000mA（BSI 三铜插）1、功能测试1.1初级空载电流: <45mA1.2初级负载电流: <110mA1.3次级虚电压: <48.5V1.4次级负载600mA时,其电压 DC12V±5%1.5负载功率: <18W1.6温升:其负载⼯作2⼩时的温升<70K2、耐压、抗电强度、绝缘性能2.1初级--铁芯AC4.5KV/50HZ/1min/2mA初级--次级AC3.75KV/50HZ/1min/2mA次级--铁芯AC1.875V/50HZ/1min/2mA2.2绝缘电阻：DC500V/100MΩ/min2.3绝缘等级：E级3、外观、结构、尺⼨标准3.1 DC插尺⼨：Ф2.5×Ф5.5×12mm SR=6×9×3mm3.2 DC线尺⼨：2468#22AWG×2L=1.56m “I”3.3 外观⽆损伤、⽣锈、铭牌字迹清晰、正确、尺⼨符合尺⼨图13）240VAC 50HZ—12VDC 500mA（BSI 三铜插）1、功能测试1.1初级空载电流: <40mA1.2初级负载电流: <75mA1.3次级虚电压:1.4次级负载600mA时,其电压 DC12V±5%1.5负载功率: <10W1.6温升:其负载⼯作2⼩时的温升<70K2、耐压、抗电强度、绝缘性能2.1初级--铁芯AC4500V/50HZ/1min/2mA初级--次级AC3.75KV/50HZ/1min/2mA次级--铁芯AC2250V/50HZ/1min/2mA2.2绝缘电阻：DC500V/100MΩ/min2.3绝缘等级：E级3、外观、结构、尺⼨标准3.1 DC插尺⼨：Ф2.5×Ф5.5×12mm SR=6×9×3mm3.2 DC线尺⼨：2468#22AWG×2L=1.56m “I”3.3 外观⽆损伤、⽣锈、铭牌字迹清晰、正确、尺⼨符合尺⼨图14）230VAC 50HZ—6VDC 600mA 1、功能测试1.1初级空载电流: <50mA1.2初级负载电流: <85mA1.3次级虚电压:1.4次级负载600mA时,其电压 DC12V±5%1.5负载功率: <10W1.6温升:其负载⼯作2⼩时的温升<70K2、耐压、抗电强度、绝缘性能2.1初级--铁芯AC4KV/50HZ/1min/2mA初级--次级AC4KV/50HZ/1min/2mA次级--铁芯AC1.8V/50HZ/1min/2mA2.2绝缘电阻：DC500V/100MΩ/min2.3绝缘等级：E级3、外观、结构、尺⼨标准3.1 DC插尺⼨：Ф2.5×Ф5.5×12mm SR=6×9×3mm3.2 DC线尺⼨：2468#22AWG×2L=1.8m “I”3.3 外观⽆损伤、⽣锈、铭牌字迹清晰、正确、尺⼨符合尺⼨图五、环境测试1、低温测试：变压器在90℃的环境保持100⼩时，室温24⼩时，查看其参数变化；2、低温测试：变压器在-40℃的环境保持100⼩时，室温24⼩时，查看其参数变化；3、温度冲击实验：检验变压器在⼀定的温度条件周期交变的情况下变压器的耐受能⼒；4、湿度实验：检验变压器耐受⾼湿度的能⼒，湿度>90%RH，看变压器有⽆漏电现象六、变压器电源线摇摆实验（样品确认时做此实验）1、电源线⼀端固定，另⼀端负重6磅，左右以⼀定频率摆动，摆动60度（⼀个来回计⼀次）1.1电源线插头端以20次/分频率做2500次1.2电源线有附档,变压器端以5次/分频率做1000次1.3经测试后导体铜芯线不得有断掉现象2、把DC插端悬挂⾼处固定变压器垂直放置，然后摆动变压器2.1变压器摆动频率⼀定,摆⾓60度(⼀个来回计次)2.2 来回摆动1000次七、跌落实验（裸机跌落）1、跌落⾼度：50cm2、跌落位置状况，⽊板地⾯，⽔泥地⾯等；3、跌落次数最多10次，查看变压器参数变化是否损坏⼋、寿命测试（加装负载）1、8⼩时⽼化试验：查看温升参数变化；2、72⼩时温度交变（52℃~-30℃）⼯作试验；3、400⼩时常温⼯作试验；4、直到变压器发⽣故障的常温⼯作试验；5、试验完后，查看变压器性能参数变化。

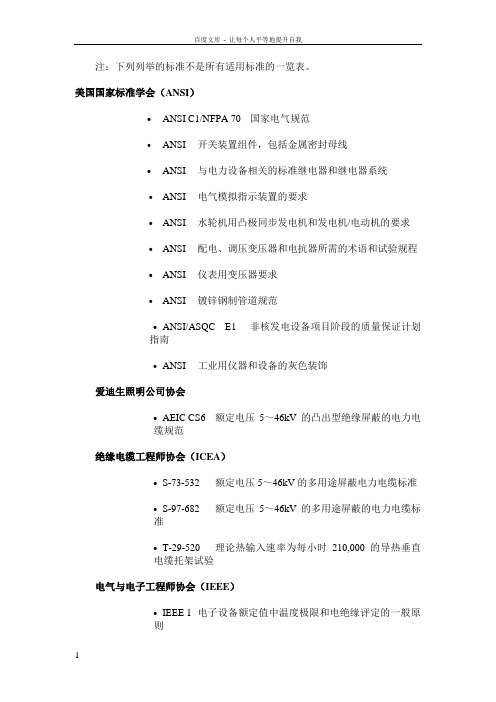

注：下列列举的标准不是所有适用标准的一览表。

美国国家标准学会（ANSI）•ANSI C1/NFPA 70 国家电气规范•ANSI 开关装置组件，包括金属密封母线•ANSI 与电力设备相关的标准继电器和继电器系统•ANSI 电气模拟指示装置的要求•ANSI 水轮机用凸极同步发电机和发电机/电动机的要求•ANSI 配电、调压变压器和电抗器所需的术语和试验规程•ANSI 仪表用变压器要求•ANSI 镀锌钢制管道规范•ANSI/ASQC E1 非核发电设备项目阶段的质量保证计划指南•ANSI 工业用仪器和设备的灰色装饰爱迪生照明公司协会•AEIC CS6 额定电压5～46kV的凸出型绝缘屏蔽的电力电缆规范绝缘电缆工程师协会（ICEA）•S-73-532 额定电压5～46kV的多用途屏蔽电力电缆标准•S-97-682 额定电压5～46kV的多用途屏蔽的电力电缆标准•T-29-520 理论热输入速率为每小时210,000 的导热垂直电缆托架试验电气与电子工程师协会（IEEE）•IEEE 1 电子设备额定值中温度极限和电绝缘评定的一般原则•IEEE 4 高压试验的IEEE标准技术•IEEE 32 中性接地装置的终止和测试程序•IEEE 43 检测旋转电机绝缘电阻的推荐实施规范•IEEE 56 大型交流旋转电机（10,000kVA及以上）绝缘维护指南•IEEE C37.013A 基于平衡电流的交流高压发电机断路器IEEE标准•IEEE 保护继电器用电流互感器使用指南•IEEE 标准的电力系统装置功能号码•IEEE 金属密封低压电源断路器开关设备•IEEE 金属密封开关设备IEEE标准•IEEE 金属密封中断器开关设备IEEE标准•IEEE 金属密封开关装置中使用的室内交流开关(1kV--38kV) IEEE标准•IEEE 中压金属外壳开关设备内部跳火故障测试IEEE指南•IEEE 金属包壳总线标准•IEEE 与电源设备有关的继电器和中继系统•IEEE 保护继电器和继电器系统的抗浪涌干扰能力（SWC）试验•IEEE 油浸式配电、电力和调压变压器标准通用要求•IEEE 包括固体浇铸和/或树脂密封绕组的干式配电和电力变压器•IEEE 油浸式配电、电力和调压变压器的试验规程•IEEE 干式配电变压器和电力变压器的试验规程•IEEE 仪表用变压器IEEE标准要求•IEEE 中继电流变压器现场试验IEEE指南•IEEE 仪表用变压器IEEE标准合格测试程序•IEEE 仪表用变压器次级线圈电路外壳接地IEEE指南•IEEE 高精度仪表变压器IEEE标准•IEEE 加载矿物油浸式变压器IEEE指南•IEEE 施加非正弦负载电流的变压器性能确定•IEEE 5MVA及以上水轮机设备用50和60赫兹凸极其同步发电机和发电机/电动机标准•IEEE 112 多相感应电动机和发电机IEEE标准试验规程•IEEE 115 IEEE指南：同步电机的试验程序•IEEE 286 旋转电机定子线圈绝缘的功率因数倾斜测量的推荐实施规程•IEEE 383 核电站1E级电缆型式试验的现场拼接和联接用标准•IEEE 同步电机励磁系统的定义•IEEE 励磁控制系统动态性能鉴别、试验和评定的指南•IEEE 432 旋转电机（5hp-10000hp以下）绝缘维护指南•IEEE 522 交流旋转电机用模绕定子线圈的匝间绝缘试验指南•IEEE 信息技术标准——局域网•IEEE 810 水轮机和发电机整体锻制联轴器和轴偏转公差用标准•IEEE 1043 成型缠绕棒和线圈的电压耐受试验的推荐规程•IEEE 1095 水力电气用立式发电机和发电机/电动机安装指南•IEEE 1310 大型发电机线绕定子棒和线圈的热循环试验推荐规程•IEEE 1434 新线圈或者完备绕组（TVA/电晕探头、PD试验和介电损失试验）的PD试验及验收试验用的特定区域，或者试运行后新绕组验收测试用安装的EMC’s的使用•IEEE 1553 水轮发电机新线圈的耐电压测试。

变压器的容量等级及性能参数变压器的容量等级和性能参数是衡量变压器性能的重要指标。

变压器的容量等级是指变压器按照额定容量大小进行分类，并决定了变压器的大小和能够处理的功率范围。

变压器的性能参数包括额定电压、额定电流、额定频率、温度升高限制、短路阻抗等。

一、变压器的容量等级1.小容量变压器：容量小于1000KVA。

小容量变压器主要用于工商业用电和小型居民区供电。

二、变压器的性能参数1. 额定电压（Rated Voltage）：变压器设计的工作电压。

额定电压通常有高压侧和低压侧两个值，分别表示变压器在高压侧和低压侧的额定电压。

2. 额定电流（Rated Current）：变压器在额定电压下的额定工作电流。

3. 额定频率（Rated Frequency）：变压器额定工作的电力系统频率。

在不同地区，额定频率可能有所不同，通常为50Hz或60Hz。

4. 温度升高限制（Temperature Rise Limit）：变压器温升达到额定工作温度时所允许的温度升高。

温度升高限制是决定变压器连续运行的重要指标。

5. 短路阻抗（Short Circuit Impedance）：变压器的短路电流与短路电压之比。

短路阻抗是衡量变压器应对短路电流能力的重要指标。

6. 效率（Efficiency）：变压器输出功率与输入功率之比，通常以百分比表示。

7. 空载损耗（No-load Loss）：变压器在空载状态下的电力损耗。

8. 负载损耗（Load Loss）：变压器在额定负载下的电力损耗。

这些参数综合反映了变压器在不同负载条件下的能力、效率和性能。

根据不同需求和应用场景的不同，选择合适的容量等级和性能参数的变压器，能够提供稳定和高效的电能转换与分配。

树脂干式变压器规范一、依据标准:树脂干式变压器之设计、制造及试验依据最新标准之IEC 726及VDE 0523等相关标准之规定。

二、使用状况:1、责务: 连续性负载2、装置厂所: 屋内3、海拔高度: 1000公尺以下4、周围温度: 最低-5℃,最高温度不得超过40℃5、相对湿度: 100%三、型式:冷却方式: 空气自然冷却及强迫风冷绕组方式: 双绕组、高低压线圈一体成型四、技术说明:4.1.温升:变压器在周围温度40℃及额定负载下连续运转,以电阻法测定之绕组温升不得高于100℃,其绝缘材质须使用F级绝缘材质。

4.2.额定容量a、变压器在全容量之最低分接头位置满载运转时,各绕组之温升不许超过4.1节之规定。

b、额定KVA之计算,以二次侧电压为准。

该电压之维持,由调整一次侧电压,以补偿因变压器调整率而产生之影响。

c、连续输出额定KVA不得因附加外箱而减低输出容量。

4.3.短路标准:变压器耐受短路能力应能符IEC726-PART5之标准或其它同等规范规定。

4.4.超载标准:在周温40℃之下,须能承受150%额定负载15分钟及120%额定负载60分钟而不受损。

另在强制风冷下,最高可承受140%之连续运转。

4.5.阻抗:变压器在自然冷却条件使用时,测试其阻抗值为:24KV级2500KVA以下:6%4.6.噪音标准:变压器造成之噪音在额定电压和频率下应低于NEMA TR-1、IEC或其它同等规范所规定之限制。

4.7.耐压强度:变压器须能耐受IEC-726标准所规定之感应电压、商用频率电压及冲击电压。

五、材料及构造:5.1.铁心及夹件:变压器铁心采用高导磁性之冷轧延伸方向性硅钢片所堆栈而成,脚铁和继铁相接方式采45°裁剪以获得较佳之磁路,达到减少铁心损失及降低噪音。

铁心之固定安装使用具足够强度且表面涂有树脂漆处理之钢板所制之夹件,以承受变压器因运输、安装及运转时可能产生之振动。

上夹件附有吊耳,以利整台变压器吊起之用,铁心表面涂有树脂漆,以防止硅钢片之吸湿及氧化生锈。

输、变电设备电磁辐射、噪声相关规定和标准输、变电设备电磁辐射、噪声相关规定和标准一．电磁辐射1.1有关电磁辐射的规定国家及有关部门有关电磁辐射的规定如下：国家环保总局1997年18号令《电磁辐射环境保护管理办法》国家环保总局HJ/T24-1998《500kV超高压送变电工程电磁辐射环境影响评价技术规范》中华人民共和国标准GB 9175-88《环境电磁波卫生标准》中华人民共和国标准GB 15707-1995《高压交流架空送电线无线电干扰限值》中华人民共和国标准GB16203-1996《作业场所工频电场卫生标准》中华人民共和国标准GB/T12720-1991《工频电场测量》电力行业标准DL/T799.6-2002《电力行业劳动环境监测技术规范第6部分：微波辐射监测》电力行业标准DL/T799.7-2002《电力行业劳动环境监测技术规范第7部分：极低频电磁场监测》1.2电磁辐射限制值国内暂未制定有关居民区工频电场评价标准，可引用国家环保总局HJ/T24-1998《500kV超高压送变电工程电磁辐射环境影响评价技术规范》中规定的推荐值作为指引标准。

规范中“推荐暂以4kV/m作为居民区工频电场评价标准，推荐暂以应用国际辐射保护协会关于对公众全天辐射时的工频限值0.1mT作为磁感应强度的评价标准。

”根据中华人民共和国标准GB16203-1996《作业场所工频电场卫生标准》规定“作业场所工频电场强度8h最高容许量为5kV/m”；根据电力行业标准DL/T799.7-2002规定“0.1mT作为作业场所工频磁场的最高容许量”。

1.3 什么是电磁辐射电磁辐射是指电磁能量从辐射源放射到空间并以电磁波的形式在空间传播的现象，电磁辐射能量的大小与波源的频率有关，频率越高，即波长越短，越容易产生电磁辐射并形成电磁波。

电磁辐射在我们的生活中却很普遍。

能制造电磁辐射污染的污染源无处不在，有电视广播发射塔、雷达站、通信发射台、变电站，高压电线、还有电脑、手机、微波炉、电磁灶，甚至我们乘坐的地铁列车等等都能制造电磁辐射污染。

变压器声音异常的分析收藏此信息打印该信息添加：用户发布来源：未知--------------------------------------------------------------------------------变压器正常运行时,应发出均匀的"嗡嗡"声,这是由于交流电通过变压器线圈时产生的电磁力吸引硅钢片及变压器自身的振动而发出的响声.如果产生不均匀或其它异音,都属不正常的.1,变压器声音比平时增大,声音均匀,可能有以下原因:(1)电网发生过电压.电网发生单相接地或产生谐振过电压时,都会使变压器的声音增大,出现这种情况时,可结合电压表计的指示进行综合判断.(2)变压器过负荷时,将会使变压器发出沉重的"嗡嗡"声,若发现变压器的负荷超过允许的正常过负荷值时,应根据现场规程的规定降低变压器负荷.2,变压器有杂音有可能是由于变压器上的某些零部件松动而引起的振动.如果伴有变压器声音明显增大,且电流电压无明显异常时,则可能是内部夹件或压紧铁芯的螺钉松动,使硅钢片振动增大所造成的.3,变压器有放电声变压器有"劈啪"的放电声,若在夜间或阴雨天气下,看到变压器套管附近有蓝色的电晕或火花,则说明瓷件污秽严重或设备线卡接触不良.若是变压器内部放电则是不接地的部件静电放电或线圈匝间放电,或由于分接开关接触不良放电,这时应对变压器作进一步检测或停用.4,变压器有爆裂声说明变压器内部或表面绝缘击穿,应立即将变压器停用检查.5,变压器有水沸腾声变压器有水沸腾声,且温度急剧变化,油位升高,则应判断为变压器绕组发生短路或分接开关接触不良引起的严重过热,应立即将变压器停用检查.四,变压器油温异常的分析油温表指示的是变压器顶层油温,运行中的油温监视点为85℃;,温升是指变压器顶层油温减去环境温度,运行中变压器在外温40℃时,其温升不得超过55℃,运行中以顶层油温为准,温升是参考数据.若变压器在同等条件下(环境温度,负荷,油位等),油温比平时高出10℃或负荷不变但温度不断上升,并且冷却装置正常运行,则认为变压器发生内部故障(应注意温度表有无误差或失灵).我国变压器的温升标准,均以环境温度40℃为准,故变压器顶层油温一般不得超过40℃+55℃=95℃.顶层油温如超过95℃,其内部线圈的温度就要超过线圈绝缘物的耐热强度,为了使绝缘不致过快老化,所以规定变压器顶层油温的监视应控制在85℃以下.导致变压器温度异常的原因:1,内部故障引起温度异常变压器内部故障如匝间短路或层间短路,线圈对围屏放电,内部引线接头发热,铁芯多点接地使涡流增大过热,零序不平衡电流等漏磁通与铁件油箱形成回路而发热等因素引起变压器温度异常时,还将伴随着瓦斯或差动保护动作,故障严重时还可能使防爆管或压力释放阀喷油,这时变压器应停用检查.2,冷却器不正常运行引起温度异常冷却器不正常运行或发生故障如潜油泵停运,风扇损坏,散热管道积垢,冷却效率不良,散热器阀门没有打开等原因引起温度异常.应及时对冷却系统进行维护和冲洗或投人备用冷却器,否则就要调整变压器的负荷. 3,温度指示器有误差或指示失灵,应更换温度表.1.正常的声响。

中华人民共和国国家标准UDC (621.314.21变压器和电抗器的声级测定+621.318.43：534.6 Determination of transformer and reactor sound levels GB 7328-87国家标准局1987-03-02批准1987-10-01实施1 范围本标准规定测定变压器、电抗器及与其相连接的冷却装置声级的方法，以证明上述产品是否符合规定的声级，并由此测定它们在运行中所发出噪声的特征。

当在安装现场测量时，由于临近其它物体和受外界噪声的影响等原因，使测量条件相差悬殊，仍可遵循本标准提出的一般原则进行测量。

如果工厂有足够的电源供给电抗器全电压励磁，经制造厂与使用部门协商，可以采用与变压器相同的方法测量电抗器的声级，也可在条件适合的现场进行测量。

本标准规定的方法适用于GB1094.1～1094.5—85《电力变压器》、GB 6450—86《干式电力变压器》和JB629—65《限流电抗器》所包括的全部电力变压器和电抗器，对其尺寸和电压等级不作任何限制。

测量时应装上有可能影响测量结果的辅助设备。

虽然本标准仅提及变压器，但由于电抗器所吸取的电流取决于所施加的电压即电抗器不能在空载状态进行测试，因此，它对电抗器亦同样适用。

本标准提出了计算声功率级的基本方法。

本标准的测量方法及附录A(补充件)中测量环境条件的鉴定方法系根据GB 3768—83《噪声源声功率级的测定简易法》制订的。

按照本标准进行测量时，将能使标准偏差不大于3dB。

2 定义下述定义适用于本标准。

2.1 声压级L P声压与基准声压之比的以10为底的对数乘以20，以分贝计。

注：在本标准中，L P使用A计权声压级，即L PA=A计权声压级，基准声压为20μPa。

2.2 A计权表面声压级L PA指第6章中所规定的在测量表面上以分贝计的平均A计权声压级。

2.3 声功率级L W声功率与基准声功率之比的以10为底的对数乘以10，以分贝计。

变压器标准大全一、变压器有关国家标准GB1094.1-1996 电力变压器总则GB1094.2-1996 电力变压器温升GB1094.3-2003 电力变压器绝缘水平易绝缘试验GB1094.5-2003 电力变压器蒙受短路的能力GB10230-1988 有载分接开关GB311.1-1997 高压输变电设施的绝缘配合GB311.2-2002 绝缘配合第2部分：高压输变电设施的绝缘配合使用导则二、变压器有关国家介绍标准GB/T2900.15-1997 电工术语变压器、互感器、调压器和电抗器GB/T6451-1999 三相油浸式电力变压器技术参数和要求GB/T17211-1998 干式电力变压器负载导则GB/T17468-1998 电力变压器采用导则GB/T10228-1997 干式电力变压器技术参数和要求500kVGB/T16274-1996 油浸式电力变压器技术参数和要求500kVGB/T15164-1994 油浸式电力变压器负载导则GB/T13499-1992 电力变压器应用导则GB/T10229-1988 电抗器GB/T10237-1988 电力变压器绝缘水平易绝缘试验外绝缘的空气空隙GB/T507－2002 绝缘油击穿电压测定法GB/T16927 .1-1997高电压试验技术一般试验要求GB/T16927.2-1997 高电压试验技术丈量系统三、变压器有关机械行业介绍标准JB/T10088-2004 6kV ～500kV 级电力变压器声级JB/T10089-2001 接触自动调压器JB/T10090-2001 感觉自动调压器JB/T10091-2001 接触调压器JB/T10092-2000 磁性调压器JB/T10093-2000 感觉调压器JB/T10112-1999 变压器油泵JB/T2426-1992 发电厂和变电所自用三相变压器技术参数和要求JB/T3837-1996 变压器类产品型号编制方法JB/T3924-1999 中频感觉加热装置用变压器JB/T501-1991 电力变压器试验导则JB/T5345-1991 变压器用蝶阀JB/T5347-1999 变压器用片式散热器JB/T5355-1991 变压器类产品机械制图增补规定JB/T6302-1992 变压器用压力式温度计JB/T6303-1992 电石炉变压器技术参数和要求JB/T6484-1992 变压器用储油柜JB/T7067-1993 柱式接触调压器JB/T7069-1993 变压器用压力开释阀试验导则JB/T7070.1-1993调压器试验导则第一部分接触、接触自动调压器试验导则JB/T7070.2-1993调压器试验导则第二部分感觉调压器和感应自动调压器试验导则JB/T7070.3-1993调压器试验导则第三部分磁性调压器试验导则JB/T7631-1994 变压器用电阻温度计JB/T7632-1994 油浸死心式串连电抗器试验导则JB/T7633-1994 变压器用螺旋板式强油水冷却器JB/T8314-1996 有载分接开关试验导则JB/T8315-1996 变压器用逼迫油循环风冷却器JB/T8316-1996 变压器用逼迫油循环水冷却。

变压器声音异常的原因和处理方法变压器运行发生异音的缘由有以下几种可能：（1）因过负荷引起；（2）内部接触不良放电打火；（3）个别零件松动；（4）系统有接地或短路；（5）大动力起动，负荷变化较大（如电弧炉等）；（6）铁磁谐振。

正常运行的变压器发生持续匀称的“嗡嗡”声。

这是由于沟通电流经过变压器绕组时，在铁芯中产生周期性变化的交变磁通，随着磁通的变化，引起铁芯的振动而发出匀称的“嗡嗡”声。

假如声音不匀称或有其他特别声音消失，均属不正常运行声。

声音的变化可以在肯定程度上反应变压器内部或外部的特别状况。

(1)变压器发出匀称较沉重的“嗡嗡”声，无杂音，可能是变压器负荷增加引起的。

“嗡嗡”声大或比平常尖锐，但响声匀称，可能是由于电源电压过高所造成的。

应依据详细状况酌情处理。

(2)变压器发出短时的“哇哇”声，时间短，很快恢复，可能是变压器受到大电流冲击引起的，如系统故障、大动力设备启动、负荷突变等，应结合系统参数变化（如电压表、电流表数据）来判定。

(3)变压器发出“嘶嘶”的声音，在夜间或阴雨天气下，可看到变压器套管四周有蓝色的电晕，则可能是由于瓷件污秽严峻等缘由使套管表面发生电晕放电，此时应加强监视，等待时机处理。

(4)变压器发出“吱吱”或“噼啪”的声音，可能内部发生放电，应留意声音的进展及变化，将变压器停电处理。

若变压器内部有不匀称且响声较大的放电爆裂声，表明内部故障严峻，应马上将变压器停用检查。

(5)若变压器的“嗡嗡”声大而嘈杂，声音中有时会消失“叮铛”等有规律的撞击声，可能是由于铁芯紧固螺栓等内部结构松动受到振动而引起的，应削减负荷并加强监视，必要时停电检查，并进行相应处理。

(6)若变压器发出尖细的忽强忽弱的“哼哼”声，可能是由于铁磁谐振造成的，可结合系统有无故障、电压表有无谐振变化等来进行判定。

(7)若变压器的声音夹杂有“咕噜咕噜”的沸腾声，同时变压器温度急剧上升，油位上升，则可能是变压器内部发生短路故障，或分接开关因接触不良引起严峻过热，这时应马上停用变压器进行检查处理。
