09《发电厂电气部分》模拟试卷A

填空1．按输出能源分,火电厂分为凝汽式电厂和。

答：热电厂变为的工厂，称为发电厂。

答：电能3.水电厂可分为、引水式水电厂和混合式水电厂。

答：堤坝式水电厂4.核电厂的系统由核岛和组成。

答：常规岛5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。

答：一次能源6.由一次能源经加工转换的另一种形态的能源。

答：二次能源7.火力发电厂的能量转换过程为。

答：燃料的化学能→热能→机械能→电能8. 水力发电厂的能量转换过程为。

答：水的位能→动能→机械能→电能9.水电站所用的发电机为。

答：水轮发电机10.火力发电厂所用的发电机为。

答：汽轮发电机12.既可以是电力用户，又可以是发电厂的是电厂。

答：抽水蓄能电厂13. 是变换和分配电能的设备。

答：变压器14. 可将高电压变为低电压。

答：电压互感器15. 是限制短路电流的设备。

答：电抗器16.通常把生产、变换、输送、分配和使用电能是设备称为。

答：一次设备17.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。

答：二次设备18.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。

答：一次电路或电气主接线19．在对称三相电路中仅画出其中一相设备的连接用来表示三相电路的电路图称为_________。

答：单线图20．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。

答：各种一次设备21. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。

答：配电装置。

22.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。

答：断路器23.电气主接线中应用最多的开关电器是_________。

答：隔离开关24. _________起汇集和分配电能的作用。

答：母线25.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

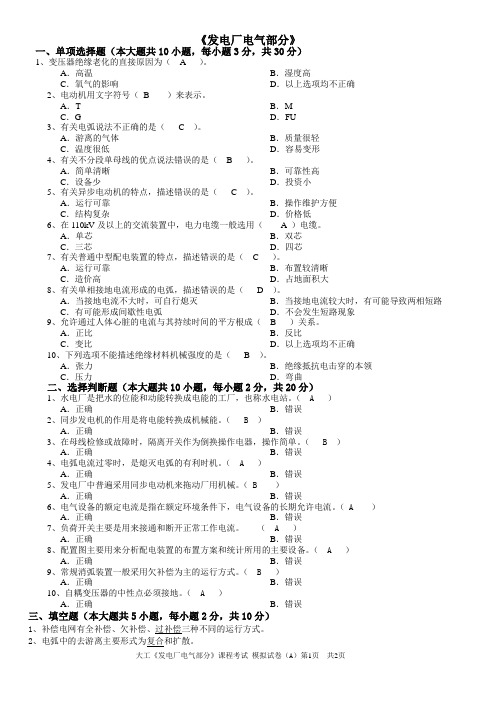

《发电厂电气部分》一、单项选择题（本大题共10小题，每小题3分，共30分）1、变压器绝缘老化的直接原因为（ A ）。

A．高温B．湿度高C．氧气的影响D．以上选项均不正确2、电动机用文字符号（B ）来表示。

A．T B．MC．G D．FU3、有关电弧说法不正确的是（ C ）。

A．游离的气体B．质量很轻C．温度很低D．容易变形4、有关不分段单母线的优点说法错误的是（ B ）。

A．简单清晰B．可靠性高C．设备少D．投资小5、有关异步电动机的特点，描述错误的是（ C ）。

A．运行可靠B．操作维护方便C．结构复杂D．价格低6、在110kV及以上的交流装置中，电力电缆一般选用（ A ）电缆。

A．单芯B．双芯C．三芯D．四芯7、有关普通中型配电装置的特点，描述错误的是（ C ）。

A．运行可靠B．布置较清晰C．造价高D．占地面积大8、有关单相接地电流形成的电弧，描述错误的是（ D ）。

A．当接地电流不大时，可自行熄灭B．当接地电流较大时，有可能导致两相短路C．有可能形成间歇性电弧D．不会发生短路现象9、允许通过人体心脏的电流与其持续时间的平方根成（ B ）关系。

A．正比B．反比C．变比D．以上选项均不正确10、下列选项不能描述绝缘材料机械强度的是（ B ）。

A．张力B．绝缘抵抗电击穿的本领C．压力D．弯曲二、选择判断题（本大题共10小题，每小题2分，共20分）1、水电厂是把水的位能和动能转换成电能的工厂，也称水电站。

（ A ）A．正确B．错误2、同步发电机的作用是将电能转换成机械能。

（ B ）A．正确B．错误3、在母线检修或故障时，隔离开关作为倒换操作电器，操作简单。

（ B ）A．正确B．错误4、电弧电流过零时，是熄灭电弧的有利时机。

（ A ）A．正确B．错误5、发电厂中普遍采用同步电动机来拖动厂用机械。

（ B ）A．正确B．错误6、电气设备的额定电流是指在额定环境条件下，电气设备的长期允许电流。

（ A ）A．正确B．错误7、负荷开关主要是用来接通和断开正常工作电流。

发 电 厂 电 气 部 分 模 拟 考 试 试 题 三 答 案一、填空题（每题2分，共40分）1.火力发电厂的能量转换过程是 能―― 能―― 能―― 能。

化学能热能机械能电能2.电流互感器正常运行时二次侧不允许 。

开路3.导体热量的耗散有 、 和 三种形式。

对流 辐射 导热4.按输出能源分,火电厂分为 电厂和 电厂。

热 凝汽式 （无顺序）5.在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是 ；当每相为多条矩形时，工程计算目的是 已知材料允许应力确定绝缘子最大允许跨距 已知材料应力和绝缘子跨距确定最大允许衬垫跨距6.根据运行状态，自启动可分为 、 和 三类。

失压自启动 空载自启动 带负荷自启动7.发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量 。

（填增大或减小） 增大8加装旁路母线的唯一目的是 。

不停电检修出线断路器9厂用供电电源包括 、 和 。

工作电源 启动和备用电源 事故保安电源 二、单项选择题（每题2分，共20分）1.C 2.A 3.A 4.A 5.C 6.B 7.A 8.D 9.D 10.C 1．导体长期发热的稳定温升与 有关。

A ．起始温升B ．起始温升和载流量C ．载流量2．大中型发电厂，特别是火力发电厂的厂用电备用方式，常利用 方式。

A ．明备用B ．暗备用C ．与系统相连的主变兼作备用 3．少油式断路器中油的用途是 。

A ．灭弧介质 B ．灭弧介质和绝缘介质 C ．绝缘介质4．如图有两个同样材料的高压熔断器安秒特性，则 熔体的截面小。

A ．1号熔断器B ．2号熔断器C ．两个一样 5、铝母线短路时的发热允许温度是A ．70℃B ．98℃C ．200℃D ．300℃ 6、断路器的开断时间是指从接受分闸命令瞬间起到A ．所有电弧触头均分离的瞬间为止B ．各极触头间电弧最终熄灭为止C ．首相触头电弧熄灭为止D ．主触头分离瞬间为止 7、装设分段电抗器的作用是A ．限制母线回路中的短路电流B ．吸收多余的无功功率C ．改善母线的电压质量D ．改进用户的功率因数8、线路停电的操作顺序是A ．先分母线隔离开关，再分线路隔离开关，最后分断路器B ．先分线路隔离开关，再分母线隔离开关，最后分断路器C ．先分断路器，再分母线隔离开关，最后分线路隔离开关D ．先分断路器，再分线路隔离开关，最后分母线隔离开关9、三相电动力计算公式中的形状系数K f 决定于A ．导体的机械强度B ．导体的形状C ．导体的布置位置D ．导体的形状及相对位置 10、热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的____而造成损坏妨碍继续工作的性能。

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（） A.50 B.60% C.70% D.80%12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离?( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

科目编号：《发电厂电气部分》A卷参考答案一、单项选择（每题1分，计20分）1、B2、C3、C4、A5、C6、B7、C8、A9、D 10、C二、填空题（每空1分，计14分）1．火力发电厂、水力发电厂、风力发电厂、核能发电厂2、有热电子发射、强电场发射、碰撞游离、热游离3．油断路器、压缩空气断路器、真空断路器、六氟化硫断路器4．周期分量非周期分量5、减小导体的电阻、增大有效散热面积、提高换热系数6、工作电源、备用电源事故保安电源7、单层式二层式三层式8．工作接地、保护接地、防雷接地9、电压互感器、电流互感器10、正常工作状态、短路时工作状态三、判断题（每空1分，计10分）1、×2、√3、√4、×5、×6、×7、×8、√9、√10、×四、简答题（每题5分，计20分）1、答：内桥接线适用于输电线路较长、线路故障率较高、穿越功率少和变压器不需要经常改变运行方式的场合。

外桥接线适用于线路较短、故障率较低、主变压器需按经济运行要求经常投切以及电力系统有较大的穿越功率通过桥臂回路的场合。

2、答：屋外配电装置可分为中型、半高型和高型等三类。

中型配电装置广泛应用于110KV-500KV的电压等级；高型配电装置适用于220KV的电压等级；半高型配电装置适用于110KV的电压等级。

3、答：装设限流电抗器；采用低压分裂绕组娈压器；采用不同的主接线形式和运行方式。

4、答：（1）断路器有灭弧装置，能开断过负荷电流，也能开断短路电流；而隔离开关没有灭弧装置，只能开断很小的空载电流。

（2）断路器和隔离开关的操作顺序为：接通电路时，先合上断路器两侧的隔离开关，答案第1页（共3页）答案第2页（共3页）再合断路器；切断电路时，先断开断路器，再拉开两侧的隔离开关。

严禁在未断开断路器的情况下，拉合隔离开关。

为了防止误操作，除严格按照操作规程实行操作票制度外，还应在隔离开关和相应的断路器之间，加装电磁闭锁、机械闭锁或电脑钥匙等闭锁装置。

完整版)发电厂电气部分模拟考试试题和答案(全)发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1.火力发电厂的能量转换过程是化学能转化为热能，再转化为机械能，最终转化为电能。

2.电流互感器正常运行时二次侧不允许开路。

3.导体热量的耗散有对流、辐射、导热三种形式。

4.按输出能源分，XXX分为热电厂和凝汽式电厂。

5.进行矩形硬导体的动稳定校验时，每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6.根据运行状态，自启动可分为失压自启动、空载自启动和带负荷自启动三类。

7.发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大）8.加装旁路母线的唯一目的是不停电检修出线断路器。

9.厂用供电电源包括工作电源、启动和备用电源、事故保安电源。

二、单项选择题（每题2分，共20分）1.电源支路将电能送至母线，引出线从母线得到电能。

因此，母线起到汇集和分配电能的作用。

2.目前世界上使用最多的核电厂是XXX，即压水堆核电厂和沸水堆核电厂。

3.通常把生产、输送、分配、转化和使用电能的设备，称为一次设备。

4.隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5.“F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6.根据布置的型式，屋内配电装置通常可以分为单层式、二层式和三层式三种型式。

7.当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8.有汇流母线的接线形式可概括地分为单母线和双母线两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线。

9.防电气误操作事故的“五防”是指防止误拉合隔离开关、带接地线合闸、误拉合断路器、带电合接地开关和误入带电间隔。

《发电厂电气部分》课程试卷A卷B卷20** ~20**学年第2学期开课学院：****学院课程号：考试日期：考试方式：闭卷开卷 其他考试时间：120 分钟一、单项选择题（每空2分，共30分）1、对一次设备起控制、保护、测量、监察等作用的设备称为（ B ）。

A．监控设备 B. 二次设备 C．辅助设备 D. 主设备2、在交流电路中，弧电流过零值之后，电弧熄灭的条件是( C )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离3、既能发电，又能储存能量的是( C )。

A．火电厂 B．水电厂 C．抽水蓄能电厂 D．核电厂4、一般凝气式火电厂厂用电率为（ B ）A3%~5% B 5%~8% C 8%~11% D11%~13%5、能断开正常工作电流和故障电流的开关电器是( A )。

A．断路器B．隔离开关 C．负荷开关 D．熔断器6、可限制短路电流的电器( D )。

A．断路器B．隔离开关 C．负荷开关 D．电抗器7、当短路时间（ A ）时，导体的发热主要由短路电流周期分量决定。

A.大于1SB.大于0.1SC.小于1SD.小于0.1S8、较长时间停电，不会影响生产，仅造成生产不方便的厂用负荷属于（ C ）A.Ⅰ类负荷B.Ⅱ类负荷 C .Ⅲ类负荷 D. 事故保安负荷9、为保证厂用电系统供电的可靠性，高压厂用母线均采用按（ B ）分段的原则将母线分成若干段。

A.机组B. 锅炉C.隔离开关D. 断路器10、电流互感器副边绕组额定电流为固定的（ D）A。

A.10B.3C. 20D. 511、选择电气设备时，进行短路校验的短路种类考虑的是（ C ）A.单相对地短路B.两相对地短路C.三相对地短路D.相间短路12、气体全封闭组合电器中SF6的主要作用是（ B ）A.绝缘和散热B.绝缘和灭弧C.灭弧和散热D.导热和散热13、如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（） A.50 B.60% C.70% D.80%12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离?( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。

3. 导体热量的耗散有对流辐射导热、三种形式。

4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。

5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。

7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。

9．厂用供电电源包括工作电源启动和备用电源事故保安电源。

二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。

因此,母线起到汇集和分配电能的作用。

2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。

3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。

4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。

7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。

发电厂电气部分模拟试题一一、填空题（每空 2 分，共40 分）1.导体的热稳固是指。

2.水平方向部署的三相平行导体在发生三相短路时，最大电动力出此刻相上，其计算公式为。

3.在进行矩形硬导体的动稳固校验时，当每相为单条矩形时，工程计算目的是；当每相为多条矩形时，工程计算目的是。

4．少油式断路器中油的用途是。

5.在降压变电所低压母线侧发生短路，母线排列运转比母线并列运转时，其短路电流要。

（大或小）6.计算导体的长久发热时，发热时间常数Tt 的物理含义是。

7.发电厂的厂用电备用方式，采纳明备用方式与暗备用方式对比，厂用工作变压器的容量。

（增大或减小）8.电力系统由发电厂、、和构成。

9 ．发电机引出线导体截面积是按选择的，而配电装置的母线截面积则是按选择的。

10.矩形截面导体竖放比平放散热成效。

（好或差）11.大型火力发电厂厂用电系统接线往常都依据的接线原则，采纳的接线形式。

12.高压断路器开断沟通电路时，决定熄弧的基本要素是和。

电弧不再重燃的条件是。

二、选择题（每空 3 分，共 12 分）在每题列出的四个选项中只有一个选项是切合题目要求的，请将正确选项前的字母填在题后的括号内。

1、隔走开关的用途之一是___。

（）A、切断负荷电流B、切断短路电流C、拉合小电流回路D、拉合大电流回路2、双母线接线采纳双母线同时运转时，拥有单母线分段接线的特色，____ 。

（）A、所以，双母线接线与单母线与单母线分段接线是等效的B、但单母线分段接线拥有更大的运转灵巧性C、而且二者的设施数目相同D、但双母线接线拥有更大的运转灵巧性3、假如要求任一组母线发生短路故障均不会影响各支路供电，则应采纳____。

（）A、双母线接线B、双母线分段带旁路接线C、二分之三接线D、多角形接线4、热稳固是指电器通太短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超出它的 ____而造成破坏阻碍持续工作的性能。

（）A、长久工作时的最高同意温度B、长久工作时的最高同意温升C、短路时的最高同意温度D、短路时的最高同意温升三、按要求达成下边各题（共48 分）已知发电机额定电压，额定功率20MW，功率因数，最大负荷利用小时Tmax=3200h。
