防雷及接地装置计算规则1、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算，若设计有管帽时，管帽量按加工件计算。
2、接地母线敷设，按设计长度以“m”为计量单位计算工程。
接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算，计算主材费时应另增加规定的损耗率。
3、接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。
4、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。
长度、高度、数量均按设计规定。
独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。
5、半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应子目。
装置本身由设备制造厂成套供货。
6、利用建筑物内主筋作接地引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。
7、断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。
8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”子目。
9、均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。
10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗，设计一般要求接地)，按设计规定接地的金属窗数进行计算。
11、柱子主筋与圈梁连接以“处”为计量单位，每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时，可按比例调整，需要连接的柱子主筋和圈梁钢筋“处”数按规定设计计算。

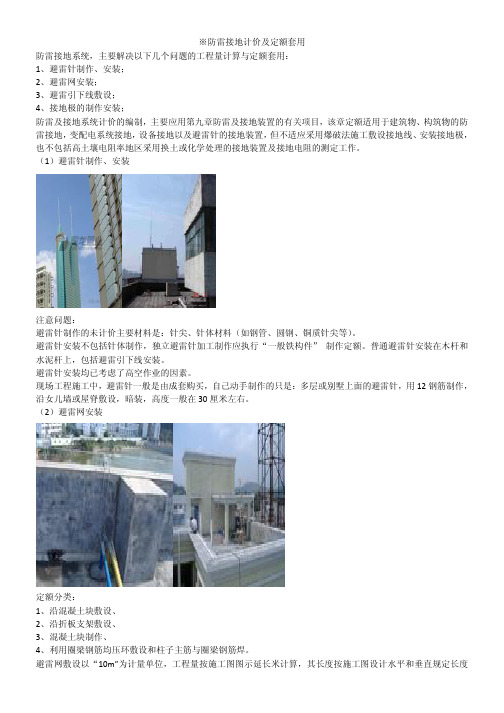

※防雷接地计价及定额套用防雷接地系统，主要解决以下几个问题的工程量计算与定额套用：1、避雷针制作、安装；2、避雷网安装；3、避雷引下线敷设；4、接地极的制作安装；防雷及接地系统计价的编制，主要应用第九章防雷及接地装置的有关项目，该章定额适用于建筑物、构筑物的防雷接地，变配电系统接地，设备接地以及避雷针的接地装置，但不适应采用爆破法施工敷设接地线、安装接地极，也不包括高土壤电阻率地区采用换土或化学处理的接地装置及接地电阻的测定工作。
（ 1）避雷针制作、安装注意问题：避雷针制作的未计价主要材料是：针尖、针体材料（如钢管、圆钢、铜质针尖等）。
避雷针安装不包括针体制作，独立避雷针加工制作应执行“一般铁构件”制作定额。
普通避雷针安装在木杆和水泥杆上，包括避雷引下线安装。
避雷针安装均已考虑了高空作业的因素。
现场工程施工中，避雷针一般是由成套购买，自己动手制作的只是：多层或别墅上面的避雷针，用12 钢筋制作，沿女儿墙或屋脊敷设，暗装，高度一般在30 厘米左右。
（ 2）避雷网安装定额分类：1、沿混凝土块敷设、2、沿折板支架敷设、3、混凝土块制作、4、利用圈梁钢筋均压环敷设和柱子主筋与圈梁钢筋焊。
避雷网敷设以“10m”为计量单位，工程量按施工图图示延长米计算，其长度按施工图设计水平和垂直规定长度另加 3.9%的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算，即避雷网敷设长度（ m）＝施工图设计长度（ m）×（ 1＋ 3.9%）1、混凝土块制作以“10 块”为计量单位，工程量按施工图图示数量计算，施工图未说明时，避雷网直线段可按1～ 1.5 米／ 1 块、转弯段可按0.5～1 米／ 1 块考虑。
2、均压环敷设以“ 10m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。
3、柱子主筋与圈梁钢筋焊接计量单位：10 处，每处按两根主筋与两根圈梁钢筋焊接连接考虑，超过两根时，可按比例调整，需要连接的柱子主筋和圈梁钢筋“处”数，按施工图规定的设计计算。
1.防雷及接地清单计价中的计量单位为项，清单计价表中的综合单价为每项的价。
提清单量时，如防雷及接地各自为一个系统，则可分别计算一个防雷装置和一个接地装置。
如防雷及接地合用一组接地极，则可合并为一个编码，清单量为一项。
⑴接地装置项目特征应表述清除接地母线的材质、规格、敷设部位（室内还是室外）及接地极的材质、规格。
如需作特别处理，如换土、化学处理时应表述出。
工程内容应按实际需要描述清楚，只作定性描述不作定量分析，既只描述工程内容，不提出工程数量。
⑵防雷装置和接地装置一样对于项目特征须按设计要求表述清楚，工程内容描述清楚。
⑶防雷及接地装置接地电阻试验应作编码，其一项中不含接地电阻试验。
2.接地极一般用钢管（Φ50镀锌管，每根长2.5米）角钢（用L50×5，长2.5米镀锌）、元钢（Φ16镀锌，长2.5米）、接地板（又分钢板和紫铜板，其规格由设计定）选用何种接地极由设计定。
3.接地极按在现场制作考虑，安装包括打入地下并与主接地网焊接。
4.户内接地母线敷设包括打洞、埋卡子、敷设、焊接、油漆等工作内容。
卡子的水平距离为1米，垂直方向1.5米，穿墙时用Φ40×400钢管保护，每10米综合入一个保护管，卡子及钢管费已计入定额之内，不得另计。
5.户外接地母线敷设包括地沟的挖填土和夯实。
挖沟的沟底宽按0.4米，上宽为0.5米，沟深为0.75米，每米沟长的土方量为0.34米3计算。
如设计要求埋深不同时，则可按实际土方量计算调整。
土质按一般土综合考虑，遇有石方、矿渣、积水、障碍物等情况时可另行计算。
6.接地母线、避雷线敷设其长度按施工图设计水平和垂直规定长度另加3.9％的附加长度（包括转弯上下波动、避绕障碍物、搭接头所占长度）计算。
即3.9％计入工程量。
计算主材时应增加规定的损耗率。
7.铜接地绞线适用于户外埋设，管内敷设时执行管内穿线定额。
8.构架接地是接户外钢结构或混凝土杆构架接地考虑的。
每处接地包括4米以内的水平接地线。
一期厂房防雷部分序号项目编码项目名称项目特征描述计量单位工程量金 额(元)综合单价合价其中暂估价防雷部分284030409006002避雷针1.名称:避雷小针制安2.敷设形式:避雷针上安装根61.000285030409005003避雷网暗敷1、名称：接地网2、采用建筑物主钢筋m5216.460286030409005005避雷网暗敷1、名称：接地网2、16镀锌圆钢m4419.070287030409005004避雷网明敷1、名称：接地网2、16镀锌圆钢m1134.700288030409003002避雷引下线1、名称：避雷引下线2、利用建筑物主筋引下m1273.700289粤030409012001垂体接地桩承台接地线安装 三连桩基46.000290030409008001接地端子接地测试板制作、安装台/块17.000291030409008003总等电位接地测试板制作、安装台/块 2.000292030409002002等电位连接带接地母线敷设 户内接地母线敷设m 1.000293030409008002电阻测试点接地测试板制作、安装台/块 2.000294030409008004接地端子及接地电阻测试端子接地测试板制作、安装台/块 4.000295030409002001接地母线接地母线敷设 户内接地母线敷设m11.500296030414011003接地装置1、母线、避雷器、电容器、接地装置调试 接地网系统/组 1.000门卫室防雷部分序号项目编码项目名称项目特征描述计量单位工程量金 额(元)综合单价合价其中暂估价防雷部分24030409006002避雷针1.名称:避雷小针制安2.敷设形式:避雷针上安装根 6.00025030409005003避雷网暗敷1、名称：接地网2、采用建筑物主钢筋m121.44026030409005004避雷网明敷1、名称：接地网2、10镀锌圆钢m107.16027030409003002避雷引下线1、名称：避雷引下线2、利用建筑物主筋引下m44.80028粤030409012001垂体接地桩承台接地线安装 三连桩基8.00029030409008001接地端子接地测试板制作、安装台/块 2.00030030414011003接地装置1、母线、避雷器、电容器、接地装置调试 接地网系统/组 1.000宿舍楼防雷部分序号项目编码项目名称项目特征描述计量单位工程量金 额(元)综合单价合价其中暂估价防雷部分140030409006002避雷针1.名称:避雷小针制安2.敷设形式:避雷针上安装根20.000141030409005003避雷网暗敷1、名称：接地网2、采用建筑物主钢筋m617.890142030409005005避雷网暗敷1、名称：接地网2、10镀锌圆钢m750.990143030409005004避雷网明敷1、名称：接地网2、10镀锌圆钢m355.940144030409003002避雷引下线1、名称：避雷引下线2、利用建筑物主筋引下m671.000145粤030409012001垂体接地桩承台接地线安装 三连桩基17.000146030409008001接地端子接地测试板制作、安装台/块20.000147030409008003总等电位接地测试板制作、安装台/块 2.000148030409002002等电位连接带接地母线敷设 户内接地母线敷设m 1.000149030409002001接地母线接地母线敷设 户内接地母线敷设m11.500150030414011003接地装置1、母线、避雷器、电容器、接地装置调试 接地网系统/组 1.000防雷部分总计。
防雷接地装置工程量清单计价详解一、接地装置1、名词解释:接地装置就是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称。
地装置由接地极、接地极引线与接地母排三部分组成,它被用以实现电气系统与大地相连接的目的。
与大地直接接触实现电气连接的金属物体为接地极。
它可以就是人工接地极,也可以就是自然接地极。
对此接地极可赋以某种电气功能,例如用以作系统接地、保护接地或信号接地。
接地母排就是建筑物电气装置的参考电位点,通过它将电气装置内需接地的部分与接地极相连接。
它还起另一作用,即通过它将电气装置内诸等电位联结线互相连通,从而实现一建筑物内大件导电部分间的总等电位联结。
接地极与接地母排之间的连接线称为接地极引线。
按接地的目的,电气设备的接地可分为:工作接地、防雷接地、保护接地、仪控接地。
工作接地:就是为了保证电力系统正常运行所需要的接地。
例如中性点直接接地系统中的变压器中性点接地,其作用就是稳定电网对地电位,从而可使对地绝缘降低。
防雷接地:就是针对防雷保护的需要而设置的接地。
例如避雷针(线)、避雷器的接地,目的就是使雷电流顺利导入大地,以利于降低雷过电压,故又称过电压保护接地。
保护接地:也称安全接地,就是为了人身安全而设置的接地,即电气设备外壳(包括电缆皮)必须接地,以防外壳带电危及人身安全。
仪控接地:发电厂的热力控制系统、数据采集系统、计算机监控系统、晶体管或微机型继电保护系统与远动通信系统等,为了稳定电位、防止干扰而设置的接地。
也称为电子系统接地。
2、工程量清单示例3、相关定额计算规则及有关规定(1)、接地极接地极制作安装:接地极即接地体,接地装置的散流电阻称为接地极,直接与土壤接触,用以与大地作电气连接。
定额套用2-688~2-695,分为钢管接地极、角钢接地极、圆钢接地极与接地极板(块) ,同时还应区分普通土与坚土。
接地极制作安装以“根”为计量单位,长度按设计长度计算,设计无规定时,每根长度按2、5米计算,若设计有管帽时,管帽另按加工件计算。
