电子制冷

电制冷的工作原理
电制冷是利用电能驱动的制冷技术。

其工作原理基于热力学热机循环和电学效应。

电制冷系统的核心部件是热电模块（thermoelectric module），它由一对P型和N型的半导体材料组成，这两种材料能够产
生热电效应。

当电流通过热电模块时，会在两种材料之间产生温差，从而产生冷热端。

具体来说，当电流通过热电模块时，P型材料中的电子将由低
温一侧向高温一侧移动，而N型材料中的电子则由高温一侧
向低温一侧移动。

这个过程涉及到热电效应中的霍尔效应和塞贝克效应。

在电制冷系统中，低温一侧为冷端，高温一侧为热端。

通过在冷热端之间建立热传导路径，将热量从冷端移除，从而实现制冷效果。

当电流通过热电模块时，冷端会吸收热量，使冷端温度下降，同时热端会释放热量，使热端温度升高。

为了保持制冷循环的稳定运行，需要使用散热器或风扇进行热量的散发。

为了实现更高的制冷效果，可以将多个热电模块连接在一起，构成热电堆（thermoelectric stack）。

通过增加热电堆的层数，可以进一步提高电制冷系统的制冷能力。

总的来说，电制冷利用电能通过热电效应产生温差，从而实现
制冷效果。

它具有结构简单、体积小、不需要使用制冷剂等优点，在一些微小制冷和特殊制冷环境中具有广泛的应用前景。

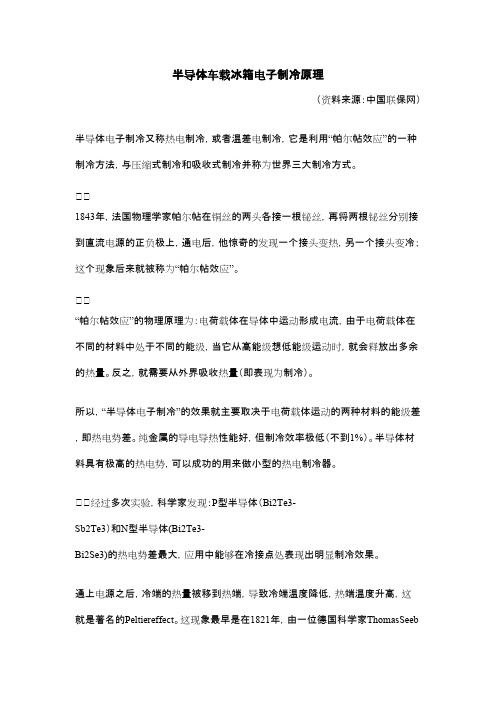

半导体车载冰箱电子制冷原理（资料来源：中国联保网）半导体电子制冷又称热电制冷，或者温差电制冷，它是利用“帕尔帖效应”的一种制冷方法，与压缩式制冷和吸收式制冷并称为世界三大制冷方式。

1843年，法国物理学家帕尔帖在铜丝的两头各接一根铋丝，再将两根铋丝分别接到直流电源的正负极上，通电后，他惊奇的发现一个接头变热，另一个接头变冷；这个现象后来就被称为“帕尔帖效应”。

“帕尔帖效应”的物理原理为：电荷载体在导体中运动形成电流，由于电荷载体在不同的材料中处于不同的能级，当它从高能级想低能级运动时，就会释放出多余的热量。

反之，就需要从外界吸收热量（即表现为制冷）。

所以，“半导体电子制冷”的效果就主要取决于电荷载体运动的两种材料的能级差，即热电势差。

纯金属的导电导热性能好，但制冷效率极低（不到1%）。

半导体材料具有极高的热电势，可以成功的用来做小型的热电制冷器。

经过多次实验，科学家发现：P型半导体（Bi2Te3-Sb2Te3）和N型半导体(Bi2Te3-Bi2Se3)的热电势差最大，应用中能够在冷接点处表现出明显制冷效果。

通上电源之后，冷端的热量被移到热端，导致冷端温度降低，热端温度升高，这就是著名的Peltiereffect。

这现象最早是在1821年，由一位德国科学家ThomasSeeback首先发现，不过他当时做了错误的推论，并没有领悟到背後真正的科学原理。

到了1834年，一位法国表匠，同时也是兼职研究这现象的物理学家JeanPeltier，才发现背後真正的原因，这个现象直到近代随著半导体的发展才有了实际的应用，也就是[致冷器]的发明(注意，这种叫致冷器，还不叫半导体致冷器)。

由许多N型和P型半导体之颗粒互相排列而成，而NP之间以一般的导体相连接而成一完整线路，通常是铜、铝或其他金属导体，最後由两片陶瓷片像夹心饼乾一样夹起来，陶瓷片必须绝缘且导热良好，看起来像三明治.电子冰箱简单结构为：将P型半导体，N型半导体，以及铜板，铜导线连成一个回路，铜板和导线只起导电作用，回路由12V直流电供电，接通电流后，一个接点变冷（冰箱内部），另一个接头散热（冰箱后面散热器）。

tec制冷的原理TEC制冷的原理TEC（Thermo-Electric Cooler）制冷是一种基于热电效应的制冷技术，利用半导体材料的热电效应实现温度调节和控制。

它具有结构简单、体积小、可靠性高、无振动、无噪音等优点，被广泛应用于各种电子设备、光电子器件、生物医学、航空航天等领域。

TEC制冷的原理基于Peltier效应，这个效应是指当电流通过两个不同材料的接触处时，会产生热电效应，即一个材料变冷，另一个材料变热。

这个效应是由于材料中的电子在电场作用下发生的能量转换。

TEC制冷器通常由两个不同类型的半导体材料（P型和N型）组成的热电偶构成。

当一个电流通过热电偶时，热电偶的两侧会产生不同的温度。

P型半导体材料的电子具有较高的能量，当电流通过时，电子会从P型材料中流向N型材料，同时吸收热量，导致P型材料变冷。

在N型材料中，电子流向P型材料，释放热量，导致N型材料变热。

TEC制冷器通常包含多个热电偶，这些热电偶通过多层堆叠在一起，形成一个热电堆。

每个热电偶上的电流方向相反，以增强制冷效果。

当电流通过整个热电堆时，冷面的温度会降低，热面的温度会升高。

通过控制电流的方向和大小，可以实现对TEC制冷器的温度控制。

TEC制冷器的制冷效果取决于多个因素，包括电流大小、热电堆的尺寸和材料特性等。

一般来说，增大电流可以提高制冷效果，但同时也会增加功耗。

选择合适的热电材料和优化热电堆的结构，可以提高制冷器的效率。

除了制冷，TEC技术还可以用于温度恒定控制。

通过反馈控制系统，可以根据实际需要调整电流的大小和方向，使TEC制冷器能够自动调节温度，保持恒定。

尽管TEC制冷技术具有很多优点，但也存在一些限制。

首先，TEC 制冷器的制冷能力有限，一般只能实现较小范围的温度差。

其次，TEC制冷器的效率相对较低，能量转换效率一般在10%左右。

此外，TEC制冷器在高温环境下容易受损，需要进行散热处理。

总的来说，TEC制冷技术是一种简单、可靠的制冷技术，适用于各种小型电子设备和光电器件的温度控制。

半导体制冷技术实物图半导体制冷又称电子制冷，或者温差电制冷，是从50年代发展起来的一门介于制冷技术和半导体技术边缘的学科，它利用特种半导体材料构成的P-N结，形成热电偶对，产生珀尔帖效应，即通过直流电制冷的一种新型制冷方法，与压缩式制冷和吸收式制冷并称为世界三大制冷方式。

1834年，法国物理学家帕尔帖在铜丝的两头各接一根铋丝，再将两根铋丝分别接到直流电源的正负极上，通电后，他惊奇的发现一个接头变热，另一个接头变冷；这个现象后来就被称为"帕尔帖效应"。

"帕尔帖效应"的物理原理为：电荷载体在导体中运动形成电流，由于电荷载体在不同的材料中处于不同的能级，当它从高能级向低能级运动时，就会释放出多余的热量。

反之，就需要从外界吸收热量（即表现为制冷）。

所以，"半导体制冷"的效果就主要取决于电荷载体运动的两种材料的能级差，即热电势差。

纯金属的导电导热性能好，但制冷效率极低（不到1%）。

半导体材料具有极高的热电势，可以成功的用来做小型的热电制冷器。

但当时由于使用的金属材料的热电性能较差，能量转换的效率很低，热电效应没有得到实质应用。

直到本世纪五十年代，苏联科学院半导体研究所约飞院士对半导体进行了大量研究，于1945年前发表了研究成果，表明碲化铋化合物固溶体有良好的致冷效果。

这是最早的也是最重要的热电半导体材料，至今还是温差致冷中半导体材料的一种主要成份。

约飞的理论得到实践应用后，有众多的学者进行研究到六十年代半导体致冷材料的优值系数，达到相当水平，才得到大规模的应用。

80年代以后，半导体的热电制冷的性能得到大幅度的提高，进一步开发热电制冷的应用领域。

二、半导体制冷片制冷原理原理图半导体制冷片（TE）也叫热电制冷片，是一种热泵，它的优点是没有滑动部件，应用在一些空间受到限制，可靠性要求高，无制冷剂污染的场合。

半导体制冷片的工作运转是用直流电流，它既可制冷又可加热，通过改变直流电流的极性来决定在同一制冷片上实现制冷或加热，这个效果的产生就是通过热电的原理，上图就是一个单片的制冷片，它由两片陶瓷片组成，其中间有N型和P型的半导体材料（碲化铋），这个半导体元件在电路上是用串联形式连接组成. 半导体制冷片的工作原理是：当一块N型半导体材料和一块P型半导体材料联结成电偶对时，在这个电路中接通直流电流后，就能产生能量的转移，电流由N型元件流向P型元件的接头吸收热量，成为冷端由P型元件流向N型元件的接头释放热量，成为热端。

半导体电子制冷冰箱随着科技的不断进步，越来越多的家电产品得到了新的升级和改良，无论是智能家居系统、智能家电、还是一些智能日用电器，逐渐成为人们家中的利器。

其中的一个便是半导体电子制冷冰箱，不仅环保节能而且性能稳定，这种冰箱正在迅速地占领市场。

1. 导言传统家用冰箱多采用压缩机制冷原理，制冷器官体积大、耗电量大、维护费用高。

而半导体电子制冷冰箱采用的是新型陶瓷材料的热电效应，集结构简单、体积小巧、制冷速度快、冷却能力强等优点于一身。

尽管该技术在应用中还存在不足之处，但纸上谈兵、无耐试错，这种新型冰箱产品已经开始转化为真正的实用价值。

2. 半导体电子制冷冰箱原理半导体电子制冷冰箱基本结构由换热器系统、温度控制系统、控制电路系统、驱动电路系统和散热系统等组成。

其制冷原理利用热泵热力学来实现。

半导体电子制冷冰箱的核心部分就是半导体电子冷却芯片，这些芯片唯一的电压变化就会导致一侧热量增加，一侧热量减少。

这也正是半导体电子制冷器制冷原理在哪里。

这就像将热的东西放在一个地方，让它散热，然后自动变凉。

3. 优点(1) 效率高：半导体制冷设备的制冷效率比传统的制冷设备明显提高，使用后每年节约制冷费用，降低人们的生活成本。

(2) 体积小：半导体制冷设备体积比传统制冷设备小的多，只有普通冰箱的一半大小，在居家使用时既节省空间，也具有增加存储空间的功能。

(3) 环保节能：半导体制冷设备的能耗非常低，能耗约为传统制冷设备的一半左右。

同时，它还可以利用太阳能等能源，减少能源的浪费，并减少二氧化碳排放，对环境非常友好。

(4) 稳定性好：半导体制冷设备的温度控制精度比普通冰箱要高，处理能力非常稳定。

4. 不足半导体电子制冷的不足之处无非就是不能达到特别低的温度，无法做到与压缩机制冷技术相等的性能。

另外，由于其制冷原理的限制，半导体电子制冷器目前无法制造大型的工业制冷设备，但对于个人生活居所，适用性强。

5. 结论就半导体电子制冷冰箱的现状而言，尽管它尚处于普及阶段，但是它在家用产品市场上凭借其高效、环保和稳定的优点已经逐渐赢得了广泛的关注。

半导体电子制冷原理第一，Peltier效应：这是半导体电子制冷的核心原理。

当两个由不同材料组成的导体接触时，如果在接触面上施加一个电压，就会在导体上形成一个电流。

当电流通过导体时，电子会在导体内部跳跃，同时与导体中的晶格产生碰撞。

这些碰撞会带走部分热量，从而导致温度降低。

而这个现象就是Peltier效应。

第二，半导体材料的特性：半导体材料具有导电性能介于金属和绝缘体之间的特点。

其导电性能取决于其电子的能带结构。

当外界施加电压时，电子在半导体内部的移动程度会发生改变，从而导致材料的电阻变化。

这种电阻变化与导体上产生的热量存在着一定的关系，即通过控制电压可以控制材料的温度。

第三，热电效应：与Peltier效应相反，热电效应是指当两个不同温度的材料接触时，由于两个材料之间存在温度差异，因而会在接触面区域产生一个电压差，从而产生一个电流。

这个现象是由于材料内部的载流子迁移导致的。

热电效应可用于测量温度差异，也可用于制冷。

以上就是半导体电子制冷原理的主要方面。

当一个半导体制冷装置工作时，首先需要一个外部电源，通过半导体材料形成的热电堆来产生冷量。

热电堆中的材料通常由P型和N型半导体材料组成，通过正向电流和反向电流的切换，使得热电堆的两侧分别产生冷端和热端。

当电流通过热电堆时，热电堆的冷端会吸热，热电堆的热端会放热。

这样一来，就可以实现对环境空气的制冷了。

半导体电子制冷具有许多优点，如快速响应、体积小、结构简单、工作可靠、无污染等。

它适用于微型制冷、电子器件冷却、用于冷冻电路等领域。

同时，半导体材料的热电特性也有一定的优化空间，可以通过改变材料的组成、结构和处理方法来提高其热电特性，从而提高制冷效率。

总之，半导体电子制冷是一种新型的制冷技术，通过半导体材料的特性以及Peltier效应、热电效应等原理来实现温度降低。

它在微型制冷、电子器件冷却等领域有着广泛的应用前景。

随着材料科学和微电子技术的不断发展，相信半导体电子制冷技术的性能和应用范围还将不断拓展和改进。

电子冰箱制冷原理电子冰箱是一种常见的家用电器，它被广泛应用于食品冷藏和冷冻保鲜。

常见的电子冰箱通常由压缩机、冷凝器、蒸发器和节流阀组成。

下面将详细介绍电子冰箱的制冷原理。

电子冰箱的制冷原理基于制冷循环的原理，即通过改变制冷剂的压力状态来实现冷却效果。

制冷剂的循环通过压缩机实现，这是电子冰箱中最关键的部件之一。

首先，制冷剂在低压、低温的状态下进入压缩机。

当制冷剂进入压缩机后，由于压缩机的作用，悦升高温高压。

这种高温高压的制冷剂以气体态进入冷凝器。

冷凝器是电子冰箱中的另一个重要组件，它通常位于冰箱的背面或底部。

制冷剂在冷凝器中通过散热器与周围环境接触，散发出热量，并逐渐冷却。

在这个过程中，制冷剂从气态变为液态，释放的热量被环境吸收。

接下来，冷凝器中的液态制冷剂通过节流阀进入蒸发器。

蒸发器位于冰箱内部，通常是位于冷藏室的后方。

当液态制冷剂通过节流阀进入蒸发器时，由于压强的降低，制冷剂开始蒸发。

蒸发过程中，制冷剂从液态变为气态，吸收周围环境的热量，从而冷却冰箱内部的空气。

这个过程中，冷却空气的温度大大降低，使冰箱内的食品得到冷藏和保鲜效果。

同时，经过蒸发器的制冷剂迅速循环，不断吸收室内热量并转化成气态。

最后，气态制冷剂再次进入压缩机，重新启动循环。

这个循环过程不断重复，使得冰箱内部保持冷却状态。

总结一下，电子冰箱的制冷原理是通过制冷剂的制冷循环，利用制冷剂在不同压力和温度下的物理特性，实现食品的冷藏和保鲜效果。

通过压缩机的工作，制冷剂在高温高压的状态下进入冷凝器，冷却释放出热量后变为液态，再通过节流阀进入蒸发器，吸收周围环境的热量从而冷却空气。

这个制冷循环不断循环，保持冰箱内部的低温状态。

电子冰箱的制冷原理是一种高效、可靠的技术，为人们提供了便捷的食品储存和保鲜方式。

半导体车载冰箱电子制冷原理介绍图半导体车载冰箱电子制冷原理介绍图您好欢迎来到阿里巴巴商人博客产品产品公司生意经批发直达求购信息资讯论坛商友半导体车载冰箱电子制冷原理介绍图2011/01/06 1101半导体车载冰箱电子制冷原理介绍图半导体电子制冷又称热电制冷或者温差电制冷它是利用帕尔帖效应的一种制冷方法与压缩式制冷和吸收式制冷并称为世界三大制冷方式。

1843年法国物理学家帕尔帖在铜丝的两头各接一根铋丝再将两根铋丝分别接到直流电源的正负极上通电后他惊奇的发现一个接头变热另一个接头变冷这个现象后来就被称为帕尔帖效应。

帕尔帖效应的物理原理为电荷载体在导体中运动形成电流由于电荷载体在不同的材料中处于不同的能级当它从高能级想低能级运动时就会释放出多余的热量。

反之就需要从外界吸收热量即表现为制冷。

所以半导体电子制冷的效果就主要取决于电荷载体运动的两种材料的能级差即热电势差。

纯金属的导电导热性能好但制冷效率极低不到1。

半导体材料具有极高的热电势可以成功的用来做小型的热电制冷器。

经过多次实验科学家发现P型半导体Bi2Te3-Sb2Te3和N型半导体Bi2Te3-Bi2Se3的热电势差最大应用中能够在冷接点处表现出明显制冷效果。

通上电源之后冷端的热量被移到热端导致冷端温度降低热端温度升高这就是著名的Peltiereffect。

这现象最早是在1821年由一位德国科学家ThomasSeeback首先发现不过他当时做了错误的推论并没有领悟到背后真正的科学原理。

到了1834年一位法国表匠同时也是兼职研究这现象的物理学家JeanPeltier才发现背后真正的原因这个现象直到近代随著半导体的发展才有了实际的应用也就是致冷器的发明注意这种叫致冷器还不叫半导体致冷器。

下面我们来看一下半导体致冷器的结构由许多N型和P型半导体之颗粒互相排列而成而NP之间以一般的导体相连接而成一完整线路通常是铜、铝或其他金属导体最后由两片陶瓷片像夹心饼乾一样夹起来陶瓷片必须绝缘且导热良好外观如右图所示看起来像三明治下图为实物图电子冰箱简单结构为将P型半导体N型半导体以及铜板铜导线连成一个回路铜板和导线只起导电作用回路由12V直流电供电接通电流后一个接点变冷冰箱内部另一个接头散热冰箱后面散热器。

半导体车载冰箱电子制冷原理
半导体车载冰箱的制冷原理基于波尔兹曼定律和热电效应两个基本原理。

波尔兹曼定律指出，物体的内能和温度成正比，而热电效应则是指当两个相接触的导体温度不同时，电子将从高温一侧流向低温一侧，从而产生电流。

这两个原理结合在一起，构成了半导体制冷的基本原理。

半导体车载冰箱的核心部件是一对P型和N型半导体材料，它们之间形成了一个肖特基结（P-N结）。

当电流通过这个结时，从P型到N型的载流子（一般为电子）受到挤压，从而使其处于高能态。

当载流子到达N 型区域，受到冷却，能量较低。

这导致了一个热电势差，即在肖特基结的两端形成一个温度梯度。

根据热传导定律，由于温度梯度的存在，热量会从高温一侧传导到低温一侧。

因此，在半导体材料中，热量会从冷侧传递到热侧，从而形成了一个冷却效果。

通过这个过程，半导体车载冰箱可以将内部的物体冷却到所需的温度。

此外，半导体材料的热导率通常较低，因此散热速度较慢。

为了加快散热速度，一般在半导体材料的外侧设置散热器，以增大散热面积。

散热器通常采用铝或铜材料，具有良好的导热性能。

通过散热器将热量传递给外部环境，从而实现制冷效果。

综上所述，半导体车载冰箱的电子制冷原理是利用半导体材料的热电效应和热传导定律，通过肖特基结的形成，在温度梯度的作用下将热量从冷侧传递到热侧，并通过散热器将热量释放到外部环境，从而实现物体的制冷效果。

这种制冷技术具有小巧、轻便、无噪音和能效高的优点，适用于车辆等小空间的冷藏需求。

作为特种，在技术应用上具有以下的优点和特点：1、不需要任何制冷剂，可连续工作，没有污染源没有旋转部件，不会产生，没有滑动部件是一种片件，工作时没有震动、、寿命长，安装容易。

结构简单，部件少，维修方便2、具有两种功能，既能制冷，又能加热，制冷效率一般不高，但制热效率很高，永远大于1。

因此使用一个片件就可以代替分立的加热系统和制冷系统。

3、是电流换能型片件，通过输入电流的控制，可实现高精度的温度控制，再加上温度检测和控制手段，很容易实现遥控、程控、计算机控制，便于组成。

4、热惯性非常小，制冷制热时间很快，在热端散热良好冷端空载的情况下，通电不到一分钟，制冷片就能达到最大温差。

5、的反向使用就是，半导体制冷片一般适用于中低温区发电。

6、的单个制冷元件对的功率很小，但组合成电堆，用同类型的电堆串、并联的方法组合成制冷系统的话，功率就可以做的很大，因此制冷功率可以做到几毫瓦到上万瓦的范围。

半导体电子制冷的优点为： 1.结构简单，部件少，维修方便 2.无机械传动部件，无磨损，无噪音，寿命长 3.无需制冷剂制冷（压缩式和吸收式都需要），绝对环保 4.效率高，耗电量低（在100W以下，耗电量只有压缩式和吸收式的一半）半导体电子制冷的缺点为： 1.制冷温度与环境温度有关（一般低于环境温度20度），不能制冰2.冰箱容积不能超过100升（高于100升，其制冷效果下降，耗电量增加）客房电子冰箱的结构半导体制冷优缺点优点1.不使用制冷剂，故无泄漏，对环境无污染。

2.尺寸小，重量轻，适合小容量、小尺寸的特殊的制冷环境。

3.无运动部件，因而工作时无噪声，无磨损、寿命长，可靠性高。

4.半导体制冷器参数不受空间方向的影响，即不受重力场影响，在航天航空领域中有广泛的应用。

5.作用速度快，工作可靠，使用寿命长，易控制，调节方便，可通过调节工作电流大小来调节器制冷能力。

缺点1.半导体制冷器的制冷效率低2. 电偶对中的电源只能使用直流电源3.电偶堆元件采用高纯稀有材料，再加上工艺条件尚未十分成熟，导致元件成本比较高1.。
