离心泵结构和原理
- 格式:ppt
- 大小:1.85 MB
- 文档页数:48
一、离心泵的基本构造是由六部分组成的离心泵的基本构造是由六部分组成的分别是叶轮、泵体、泵轴、轴承、密封环、填料盒1、叶轮是离心泵的核心部分,它转速高出力大,叶轮上的叶片又起到主要作用,叶轮在装配前要通过静平衡实验。
叶轮上的内外表面要求平滑,以减少水流的磨擦损失。
2、泵体也称泵壳,它是水泵的主体。
起到支撑固定作用,并与安装轴承的托架相连接。
3、泵轴的作用是借联轴器和电动机相连接,将电动机的转矩传给叶轮,所以它是传递机械能的主要部件。
4、轴承是套在泵轴上支撑泵轴的构件,有转动轴承和滑动轴承两种。
转动轴承使用牛油作为润滑剂加油要适当一般为2/3-3/4的体积太多会发热,太少又有响声并发热!滑动轴承是使用的是透明油作为润滑剂的,加油到油位线。
太多油要沿泵轴渗出并且漂贱,太少轴承又要过热烧坏造成事故!在水泵运行过程中轴承的温度最高在85度一般运行在60度左右,假如高了就要查找原因(是否有杂质、油质是否发黑,是否进水)并及时处理!5、密封环又称减漏环。
叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区,影响泵的出水量,效率降低!间隙过小会造成叶轮与泵壳磨擦产生磨损。
为了增加回流阻力减少内漏,延缓叶轮和泵壳的所使用寿命,在泵壳内缘和叶轮外助结合处装有密封环,密封的间隙保持在0.25-1.10毫米之间为宜。
6、填料盒主要由填料、水封环、填料筒、填料压盖,水封管组成。
填料盒的作用主要是为了封闭泵壳与泵轴之间的空隙,不让泵内的水流不流到外面来也不让外面的空气进进到泵内。
始终保持水泵内的真空!当泵轴与填料磨擦产生热量就要靠水封管住水到1水封圈内使填料冷却!保持水泵的正常运行。
所以在水泵的运行巡回检查过程中对填料盒的检查是特别要留意!在运行600个小时左右就要对填料进行更换。
二、离心泵的过流部件离心泵过流部件有:吸进室、叶轮、压出室三个部分。
叶轮室是泵的核心,也是流部件的核心。
泵通过叶轮对液体的作功,使其能量增加。
离心泵的结构和工作原理离心泵是一种流体泵,它基于离心力将液体从入口吸入泵内,经过离心运动,最终从出口处排出。
离心泵的主要工作方式是使用一个旋转的叶轮,通过离心力将液体推向泵的出口。
与其他类型的泵相比,离心泵的结构简单,易于维护和使用,并且在一些特定行业中被广泛应用,如水处理,油田开采,化工和建筑等领域。
下面将对离心泵的结构和工作原理进行详细介绍。
结构离心泵主要由以下几个部分组成:1. 泵轴:泵轴是和泵轴承配对的中心轴,同时也是连接泵壳和电机的组件。
2. 泵壳:泵壳是包裹叶轮和进口的静态部分,根据泵的类型和模型不同,泵壳也有不同的构造设计。
3. 叶轮:叶轮是离心泵的核心组件,其形状和大小取决于泵壳的大小和流量要求。
当叶轮旋转时,离心力会推动液体流向排出口。
4. 前盖和后盖:前盖和后盖是叶轮和泵轴之间的密封件,可以防止液体泄漏。
它们通常位于泵轴的一侧。
5. 轴承:轴承是支撑泵轴的组件,分为前后两个轴承。
前置轴承通常位于前盖与泵轴之间,后置轴承通常位于后盖与泵轴之间。
工作原理当电机启动时,泵轴开始旋转,叶轮随之旋转。
液体通过进口处进入泵壳,进入叶轮,并夹带叶轮的旋转动力。
绕着叶轮旋转的液体产生离心力,液体被推向泵壳的出口处。
在推进液体的时候,离心力会将液体压缩以增加流体压力。
压缩后的液体最终流出泵壳的排放口。
值得注意的是,在使用离心泵的过程中,流量和扬程是最重要的指标。
流量是指泵每单位时间内输送的液体体积,而扬程是指泵能提供的液位高度差。
泵的总扬程等于泵之前的高度差和泵内部的压力差。
总结离心泵是一种常见的机械泵,其结构简单,维护容易,在水处理、油田开采、化工和建筑等领域都有应用。
离心泵的工作原理是基于旋转的叶轮产生的离心力将液体推向泵的出口。
流量和扬程是离心泵运行的两个最重要的指标,对于离心泵的选择和使用至关重要。
离心泵的应用范围很广,适用于各种流体输送场合,如水、废水、油、化工品等。
以下是几个具体的应用场景:1. 水泵系统在自来水厂、工业用水和污水处理等场合,离心泵经常用于输送水或废水。

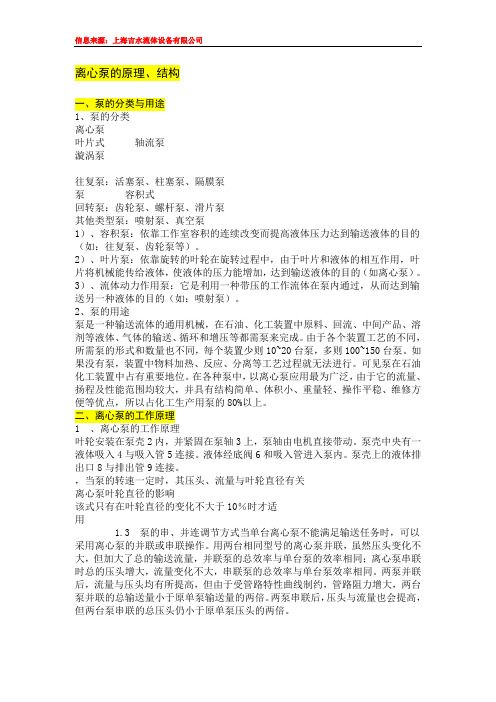

离心泵的原理、结构一、泵的分类与用途1、泵的分类离心泵叶片式轴流泵漩涡泵往复泵:活塞泵、柱塞泵、隔膜泵泵容积式回转泵:齿轮泵、螺杆泵、滑片泵其他类型泵:喷射泵、真空泵1)、容积泵:依靠工作室容积的连续改变而提高液体压力达到输送液体的目的(如:往复泵、齿轮泵等)。
2)、叶片泵:依靠旋转的叶轮在旋转过程中,由于叶片和液体的相互作用,叶片将机械能传给液体,使液体的压力能增加,达到输送液体的目的(如离心泵)。
3)、流体动力作用泵:它是利用一种带压的工作流体在泵内通过,从而达到输送另一种液体的目的(如:喷射泵)。
2、泵的用途泵是一种输送流体的通用机械,在石油、化工装置中原料、回流、中间产品、溶剂等液体、气体的输送、循环和增压等都需泵来完成。
由于各个装置工艺的不同,所需泵的形式和数量也不同,每个装置少则10~20台泵,多则100~150台泵。
如果没有泵,装置中物料加热、反应、分离等工艺过程就无法进行。
可见泵在石油化工装置中占有重要地位。
在各种泵中,以离心泵应用最为广泛,由于它的流量、扬程及性能范围均较大,并具有结构简单、体积小、重量轻、操作平稳、维修方便等优点,所以占化工生产用泵的80%以上。
二、离心泵的工作原理1 、离心泵的工作原理叶轮安装在泵壳2内,并紧固在泵轴3上,泵轴由电机直接带动。
泵壳中央有一液体吸入4与吸入管5连接。
液体经底阀6和吸入管进入泵内。
泵壳上的液体排出口8与排出管9连接。
,当泵的转速一定时,其压头、流量与叶轮直径有关离心泵叶轮直径的影响该式只有在叶轮直径的变化不大于10%时才适用1.3 泵的串、并连调节方式当单台离心泵不能满足输送任务时,可以采用离心泵的并联或串联操作。
用两台相同型号的离心泵并联,虽然压头变化不大,但加大了总的输送流量,并联泵的总效率与单台泵的效率相同;离心泵串联时总的压头增大,流量变化不大,串联泵的总效率与单台泵效率相同。
两泵并联后,流量与压头均有所提高,但由于受管路特性曲线制约,管路阻力增大,两台泵并联的总输送量小于原单泵输送量的两倍。
离心泵工作原理离心泵是一种常见的动力机械设备,广泛应用于工业生产、农业灌溉、城市供水、排水和空调系统等领域。
它通过离心力将液体从低压区域输送到高压区域,实现液体的输送和增压。
本文将详细介绍离心泵的工作原理。
一、离心泵的结构离心泵主要由泵体、叶轮、轴、轴承、密封装置和电机等组成。
泵体是离心泵的主要承载部件,通常由铸铁或不锈钢制成。
叶轮是离心泵的核心部件,它通过旋转产生离心力,将液体从进口吸入并排出到出口。
轴是连接电机和叶轮的重要部件,承受着转动力和液体的压力。
轴承支撑轴的转动,保证泵的正常运转。
密封装置用于防止泵体和轴之间的泄漏。
电机是驱动离心泵运转的动力源。
二、离心泵的工作原理离心泵的工作原理基于离心力的作用。
当电机启动后,通过轴传递力量给叶轮,使叶轮高速旋转。
液体从进口进入泵体,然后被叶轮的离心力推向叶轮的外缘。
在叶轮的旋转过程中,液体被迫改变流动方向,并逐渐增加流速和压力。
最终,液体被排出到出口,完成液体的输送和增压过程。
离心泵的工作原理可以通过以下几个步骤来解释:1. 吸入阶段:当叶轮旋转时,叶轮的叶片将液体从进口吸入泵体。
此时,由于叶轮的旋转,液体被迫旋转,并产生离心力。
2. 加速阶段:在叶轮的旋转过程中,液体被迫改变流动方向,并逐渐加速。
由于离心力的作用,液体的流速和压力逐渐增加。
3. 排出阶段:当液体达到一定的流速和压力时,它被推向叶轮的外缘,并排出到出口。
此时,液体的流速和压力达到最大值。
离心泵的工作原理可以用物理学中的离心力公式来描述。
离心力是由叶轮旋转产生的,它的大小与叶轮的转速、叶轮的半径和液体的质量有关。
离心力的大小可以用以下公式表示:F = m * ω^2 * r其中,F表示离心力,m表示液体的质量,ω表示叶轮的角速度,r表示叶轮的半径。
从公式可以看出,离心力与液体的质量和叶轮的半径成正比,与叶轮的角速度的平方成正比。
离心泵的工作原理还受到一些因素的影响,包括泵的设计、叶轮的形状和材料、液体的性质等。
离心泵的工作原理和结构
离心泵是一种利用动能将液体向外循环的机械设备。
它有两个主要部分:旋转机械部件(转子)和固定机械部件(壳体),在外壳的内壁上设有多个进口,多个出口,以及吸入口和排出口。
液体被吸入容器内,并在外壁上转动而沿容器外壁向外流动,最后从出口处抽出,实现液体循环。
转子把机械能转换为流体内能,将压力转换成流动内力,即液体离心力,从而产生液体循环,并将液体带到较高位置。
离心泵的结构由外壳、转子、轴承、密封和叶轮等组成。
外壳是泵体,由最高处的排出口和最底部的吸入口以及中间的一系列出口和入口构成,多数时候外壳是可分离的,只有拆开外壳才能拆卸转子和叶轮。
转子是泵的核心部分,由轴头(轴心)、主轴筒、动叶片和定叶片组成,轴头上安装有衬套和轴承,以传递转子的转动动能。
转子的转动的转动能传到叶轮上,由叶轮向离心力传递,从而使液体产生流动。
轴承是传递转子转动能的重要组成部分,有滚动轴承和滑动轴承等,它不仅传递转动能,还支撑转子,密封用来密封转子和外壳之间的连接部位,防止机械污染物混入容器内,叶轮用来承受离心力的作用,它的结构有内渗式、外吐式、内浸式、外植柱式等,其形状也不同。
离心泵的构造及工作原理
离心泵是一种常见的水泵类型,它通过离心力将液体送出,是工业和民用领域常用的水泵之一。
离心泵的构造和工作原理对于了解其工作性能和维护保养都非常重要。
首先,我们来看离心泵的构造。
离心泵主要由泵体、叶轮、轴和轴承等部件组成。
泵体是离心泵的壳体,内部安装有叶轮和轴。
叶轮是离心泵的核心部件,它通过高速旋转产生离心力,将液体送出。
轴是连接电机和叶轮的部件,承受着叶轮的旋转力和液体的压力。
轴承则起到支撑和固定轴的作用,保证叶轮的正常旋转。
其次,我们来了解离心泵的工作原理。
当电机启动时,驱动轴开始旋转,叶轮也随之旋转。
在叶轮旋转的过程中,液体被吸入泵体内部,叶轮产生的离心力使液体获得动能,然后被送出泵体。
这样就实现了液体的输送。
整个过程中,泵体的设计使得液体在叶轮旋转的过程中能够顺利流动,从而达到输送的效果。
离心泵的工作原理基于离心力的作用,通过叶轮的高速旋转将液体送出。
因此,在使用离心泵时,需要注意泵的安装位置和使用环境,以确保其正常工作。
另外,定期对离心泵进行检查和维护也
是非常重要的,可以延长泵的使用寿命,保证其工作效率。
总的来说,离心泵的构造简单、工作原理清晰,是一种常用的水泵类型。
通过了解离心泵的构造和工作原理,我们可以更好地使用和维护离心泵,确保其正常工作,提高工作效率,为工业和民用领域的液体输送提供便利。
离心泵的结构和原理
离心泵是一种常用的动力泵,其作用是将液体通过旋转叶轮的离心力来提高液体的压力和流动速度。
离心泵的结构和原理如下:
结构:
1. 泵体:由进口和出口两个管道组成,通过泵体将液体引入进口并通过出口排出。
2. 叶轮:位于泵体内部,通常为弯曲型的叶片,固定在轴上,并与泵体腔室的内壁之间有一定的间隙。
3. 泵轴:连接驱动设备,带动叶轮旋转。
4. 导向装置:位于叶轮的出口,用于引导液体流向出口。
原理:
1. 进水口:液体从进口进入泵体。
2. 叶轮旋转:驱动设备带动泵轴旋转,进而带动叶轮旋转。
3. 离心力生成:当叶轮旋转时,液体也开始随之旋转,由于叶轮的弯曲叶片形状,液体被迫向离轴的方向移动。
这导致产生一个向外的离心力。
4. 压力增加:离心力使液体流动速度增加,并且压力随之增加。
5. 出口排液:液体通过叶轮的转动和泵体的导向装置被引导到出口,然后排出。
需要注意的是,离心泵的效率受到多种因素的影响,如液体的黏度、泵体和叶轮的设计等。
为了提高离心泵的效率,还可以通过优化叶轮形状、增加叶片数量和使用高效节能的驱动设备等措施。
离心泵工作原理离心泵是一种常见的流体输送设备,广泛应用于工业生产、建筑工程、农业灌溉等领域。
它通过离心力将液体从低压区域输送到高压区域,实现了液体的输送和增压。
下面将详细介绍离心泵的工作原理。
1. 离心泵的结构离心泵主要由泵体、叶轮、轴、轴承和密封装置等部分组成。
泵体是离心泵的主体部分,通常由铸铁、不锈钢等材料制成,具有良好的耐腐蚀性和强度。
叶轮是离心泵的核心部件,它通过高速旋转产生离心力,将液体从进口处吸入并向出口处排出。
2. 工作原理离心泵的工作原理基于离心力的作用。
当离心泵启动后,电机带动轴高速旋转,叶轮也随之旋转。
液体通过进口管道进入泵体,然后被叶轮的叶片吸入。
由于叶轮的旋转,液体被迫向外移动,产生了离心力。
离心力使得液体的压力增加,从而将液体推向出口管道,最终实现液体的输送和增压。
3. 叶轮的设计叶轮的设计是离心泵工作原理中的关键因素。
叶轮通常由多个叶片组成,叶片的形状和数量会影响离心泵的性能。
一般来说,叶片越多,离心泵的输送能力越大,但也会增加泵的阻力。
叶轮的形状通常是曲线形状,这样可以减小流体在叶轮上的冲击和损失,提高泵的效率。
4. 泵的启动和停止离心泵的启动通常需要通过电机来实现,电机带动轴和叶轮旋转。
在启动过程中,需要确保泵内没有空气,否则会影响泵的正常工作。
离心泵的停止通常是通过切断电源来实现,停止供电后,泵体内的液体会停止流动。
5. 注意事项在使用离心泵时,需要注意以下几点:- 确保离心泵的进口和出口管道畅通无阻,以免影响泵的工作效果。
- 定期检查离心泵的密封装置,确保泵体内的液体不会泄漏。
- 注意泵的工作温度范围,避免超过泵的承受能力。
- 定期检查泵的轴承和密封装置,确保其正常运转。
总结:离心泵通过离心力将液体从低压区域输送到高压区域,实现了液体的输送和增压。
其工作原理基于叶轮的旋转产生的离心力。
离心泵在工业生产、建筑工程、农业灌溉等领域有着广泛的应用。
在使用离心泵时,需要注意泵的结构、启动和停止方式,以及定期检查和维护等事项,以确保其正常运行和延长使用寿命。
离心泵的基本结构和工作原理,水泵的日常保养及维护一、离心泵的基本结构与工作原理1、离心泵水泵是依靠叶轮的高速旋转来使流体获得较大的动能,并依靠流道口的蜗壳断面变化使流体的动能转化为压力能,水流在叶轮中的流动主要是收到离心力的作用。
离心式泵工作示意图2、离心泵的基本结构主要部件包括:叶轮、泵轴、泵壳、泵座、填料盒(轴封装置)、轴承座等。
几种典型离心泵二、水泵的日常保养及维护1、经常检查轴承润滑的数量和质量,及时补充油量和变质的油,同时要按规程定期更换润滑油,及时清洗补油器内外。
2、检查填料(机封)磨损情况。
使填料的滴水在30-60m1∕min,机封无漏泄漏现场。
同时集水槽排水应畅通,不存在积水现象。
3、经常检查地脚螺栓和管道的连接螺栓有无松动现象,并及时紧固,处理不了应及时上报。
4、测量水泵机组震动情况和轴承温度。
5、检查阀门的密封,做到不漏水、不漏油、不漏气、无锈迹。
6、经常注意仪表的指示是否正确,发现仪表失灵或损坏应及时上报。
7、设备外观做到防腐有效,铜铁分明,无锈蚀,不漏水,不漏油,不漏电。
8、各部零件应完整,设备铭牌、标志牌应清洁明晰。
♦保持架断裂三、离心泵常见故障及处理方法1、启动后不出水的原因及排除方法3、水泵功率消耗过大的原因及排除方法故障摩因掉除方决I 水第、电机的地脚・桂松动拧素地,・母叶轮擅坏或局部堵东更排叶融,清K杂物泵”学■或轴承担坏校正累M,支典轴承取轴■的时中性Ie,新校∙收触・噢水水位大高.见水系统篇■,***<久性樊高发水池水位,幢鹿址水系统的承, _________________________ 1叶轮平皆性於"登速行♦平街送*叶轮螺母松动_______________ ——.5、轴承发热的原因及排除方法6、填料函发热或漏水过大的原因及排除方法7、运行中突然停止出水的原因及排除方法。
