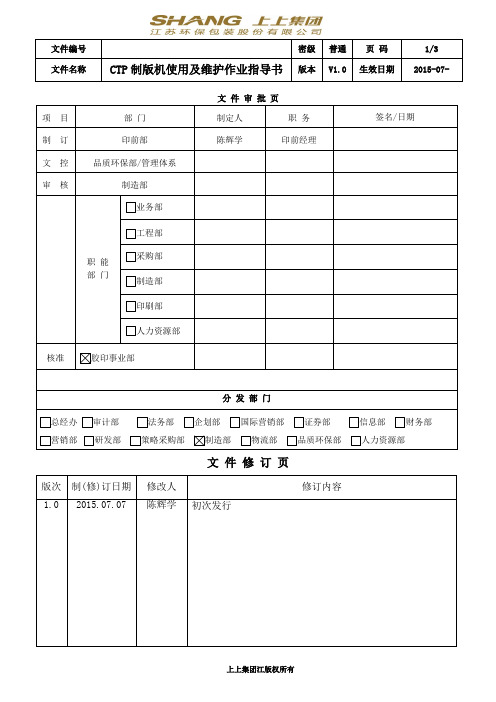

文件审批页项目部门制定人职务签名/日期制订印前部陈辉学印前经理文控品质环保部/管理体系审核制造部职能部门业务部工程部采购部制造部印刷部人力资源部核准胶印事业部分发部门总经办审计部法务部企划部国际营销部证券部信息部财务部营销部研发部策略采购部制造部物流部品质环保部人力资源部文件修订页版次制(修)订日期修改人修订内容1.0 2015.07.07 陈辉学初次发行1.0 目的建立CTP制版机操作规范,确保产品的品质和设备安全。
2.0 范围适用于Kodak CTP制版机生产指导。
3.0 定义无4.0 职责4.1: CTP出版员：负责CTP制版机的保养与维护，监控每一张版的质量。
5.0 内容5.1 CTP开机顺序；5.1.1 打开UPS电源,打开风机.5.1.2 打开空压机5.1.3 启动电脑5.1.4 CTP后面红色的旋转开关.5.1.5 打开出版软件,等待3分钟左右便可以出版.5.2 开print console软件,检查软件和机器的状态，根据工单选择正确输出“活件”和对应的CTP版材；5.3 印版前检查5.3.1 版材是否平整，表面是否有刮花、是否有白点；5.3.2 印版的尺寸：根据印刷机的特性目前公司有两种长宽规格的CTP版材，CTP版材规格（1630MMX1260MM,1030MMX790MM，1050MMX795MM厚度都是0.3MM）5.4 在Kodak出版流程里面,将待出版活件执行输出CTP作业5.5 CTP上版操作5.5.1 上版时,需要把版材的下沿对齐机器的边缘及牙口边,即进行自动晒版.5.5.2 下版时,需要轻拿轻放.5.5.3 将曝光的版材放入冲版机内显影，具体操作参考《CTP冲版机作业指导书》5.6 将出好的版材放在看版台上进行检查5.6.1 检测印版网点是否正确5.7 CTP关机操作5.7.1 旋转后面红色按纽开关5.8 关闭电脑5.9 关闭电源5.10保养与维护：每天要清洁机器表面，四周需保持干净，不能放任何杂物于机器表面，没出版时要将盖门盖好、防止飞尘进入；具体保养项目可参考【设备保养记录表】。
CTP操作流程及操作指引一、CTP系统制版及其要求这里所谈到的CTP是指CTP系统，而不是简单的CTP制版机。
实现任何一项新技术都是一个复杂的问题，一套CTP系统，不仅仅意味着要安装一台制版机，还包括许多使数字化工作流程得以运行的附加的装置和设备。
CTP技术包括版材、相应的输出设备及相应的工作流程。
二、直接制版技术的发展（CTPlate）60~70年代开始研讨；70~80年代开始出现并进入试用期，但未形成产业化技术；90年代进入工业化应用，在1995年的展会多家厂商正式展出CTP系统和相关产品；1997年展会上又展出多种新的CTP系统，CTP技术进入全面发展的时代。
从直接制版技术的发展历程我们可以看出，在90年代末期就已经进入高速发展期，所以我们可以说现在的制约CTP技术发展的真正原因是人们的思想观念和习惯思维。
1、CTP直接制版的流程计算机数字文件-CTP工作站-补漏白(Trapping)/色彩管理/OPI/电子拼版-数字打样-CTP版材-印刷(CIP3)。
2、传统激光照排制版的流程计算机排版-照排机输出制版胶片-胶片经过冲片机-显影-定影-烘干-人工将胶片拼在PS版上-真空吸实晒PS版-显影处理-修版-成版-印刷。
通过以上两种制版过程对比可知，CTP制版快速、简捷、实现了100%的转印，整个过程全都自动化；由于CTP制版机采用的是全自动一体化解决方案，避免了激光照排中手工拼版、修版的失真现象，提高了制版的质量。
3、主要的CTP系统供应商•CREO（克里奥）----加拿大，热敏•AGFA（爱克发）----比利时，热敏、光敏•SCREEN（网屏）----日本，热敏•HEIDELBERG（海德堡）----德国，热敏、光敏•Fujifilm（富士）----日本，光敏4．热敏CTP版的特点—与PS版的比较•1、网点表现能力•2、水墨平衡性能•3、套准精度对比•4、印品的整洁度•5、跟色的难易度CTP与传统PS相比，其主要有以下优点，网点表现能力优异，能还原出1%--99%的网点，能很好的再现印刷品的细节，而传统PS对如此细微的网点望尘莫及了，CTP的水墨平衡性能比传统PS要好得多，只需要极少的润版液就能达到很好的水墨平衡，印刷出的印品墨色厚实而鲜艳，CTP版由于是计算机直接制版，所以套准精度就比传统PS版要高出很多，在印刷时只需要很少的过版纸，对企业而言，这无疑是降低成本的一种有效方式，另外由于CTP改变了版材的生产过程，采用多层砂目加工工艺，制出的版几乎没有脏点，我们拿到的印刷品就非常干净，而传统PS版由于其固有的生产工艺决定了晒出的版有不少的脏点，印刷时印刷师傅需要用大量的时间去修脏，这既浪费时间又影响印刷质量，CTP版由于水墨平衡性好，极少的水就能满足印刷要求，这样水墨界线出就非常明显，两相的内力都比较大，油墨乳化很轻微，印刷出的印刷品就非常精美，网点边缘很锐利。
（Ver 1.4）上海期货信息技术有限公司2022年11月修订历史记录3)交易接口增加章节3.1.47~3.1.50目录修订历史记录 (2)目录 (5)1系统介绍 (11)1.1概述 (11)1.2架构 (11)1.3特点 (12)2API介绍 (13)2.1基本文件 (13)2.2开发平台 (14)2.3版本变更 (14)2.3.1之前版本 (14)2.3.2V1.5.8 (15)2.3.3V1.5.9 (27)2.3.4V1.6.0 (29)2.3.5V1.6.1 (30)2.3.6V1.6.2 (31)2.3.7V1.6.3 (32)2.4网络通信 (32)2.4.1通讯模式 (32)2.4.2通讯实现 (34)2.5接口分类 (36)2.5.1管理接口 (36)2.5.2业务接口 (37)2.6接口流程 (41)2.6.1交易 (41)2.6.2行情 (44)3交易接口 (45)3.1CT HOST F TDC T RADER A PI (45)3.1.1CreateFtdcTraderApi (45)3.1.2GetApiVersion (46)3.1.3Release (47)3.1.4Init (48)3.1.5Join (48)3.1.6GetTradingDay (48)3.1.7RegisterFront (49)3.1.8RegisterSpi (49)3.1.9SubscribePrivateTopic (49)3.1.10SubscribePublicTopic (50)3.1.11ReqAuthenticate (50)3.1.12ReqUserLogin (51)3.1.13ReqUserLoginEncrypt (52)3.1.14ReqUserLogout (53)3.1.15ReqOrderInsert (54)3.1.16ReqOrderAction (57)3.1.17ReqExecOrderInsert (58)3.1.18ReqExecOrderAction (60)3.1.19ReqForQuoteInsert (61)3.1.20ReqQuoteInsert (62)3.1.21ReqQuoteAction (64)3.1.22ReqOptionSelfCloseInsert (66)3.1.23ReqOptionSelfCloseAction (67)3.1.24ReqQryOrder (68)3.1.25ReqQryTrade (69)3.1.26ReqQryInvestorPosition (70)3.1.27ReqQryTradingAccount (70)3.1.28ReqQryInvestor (71)3.1.29ReqQryTradingCode (72)3.1.30ReqQryInstrumentMarginRate (72)3.1.31ReqQryInstrumentCommissionRate (73)3.1.32ReqQryExchange (74)3.1.34ReqQryDepthMarketData (76)3.1.35ReqQryOptionSelfClose (76)3.1.36ReqQryInstrumentStatus (77)3.1.37ReqQryInvestorPositionDetail (78)3.1.38ReqQryInvestorPositionCombineDetail (78)3.1.39ReqQryExchangeMarginRate (79)3.1.40ReqQryExchangeMarginRateAdjust (80)3.1.41ReqQryOptionInstrTradeCost (80)3.1.42ReqQryOptionInstrCommRate (81)3.1.43ReqQryExecOrder (82)3.1.44ReqQryForQuote (83)3.1.45ReqQryQuote (83)3.1.46ReqQryInstrumentOrderCommRate (84)3.1.47ReqCombActionInsert (85)3.1.48ReqQryCombAction (86)3.1.49ReqQryCombInstrument (86)3.1.50ReqQryInvestorPositionForComb (87)3.1.51ReqQryForQuoteParam (87)3.1.52ReqMKBatchOrderAction (88)3.1.53SubscribeFlowCtrlWarning (90)3.1.54UnSubscribeFlowCtrlWarning (90)3.1.55ReqQryTraderOffer (91)3.1.56ReqQryInvestorProdSPBMDetail (92)3.2CT HOST F TDC T RADER S PI (92)3.2.1OnFrontConnected (92)3.2.2OnFrontDisconnected (93)3.2.3OnRspUserLogin (93)3.2.4OnRspAuthenticate (94)3.2.5OnRspOrderInsert (94)3.2.6OnRspOrderAction (95)3.2.7OnRspExecOrderInsert (95)3.2.8OnRspExecOrderAction (96)3.2.9OnRspForQuoteInsert (96)3.2.12OnRspOptionSelfCloseInsert (97)3.2.13OnRspOptionSelfCloseAction (98)3.2.14OnRspQryOrder (98)3.2.15OnRspQryTrade (100)3.2.16OnRspQryInvestorPosition (101)3.2.17OnRspQryTradingAccount (103)3.2.18OnRspQryInvestor (105)3.2.19OnRspQryTradingCode (105)3.2.20OnRspQryInstrumentMarginRate (106)3.2.21OnRspQryInstrumentCommissionRate (107)3.2.22OnRspQryExchange (107)3.2.23OnRspQryInstrument (108)3.2.24OnRspQryDepthMarketData (109)3.2.25OnRspQryInstrumentStatus (110)3.2.26OnRspQryInvestorPositionDetail (111)3.2.27OnRspQryInvestorPositionCombineDetail (112)3.2.28OnRspQryExchangeMarginRate (113)3.2.29OnRspQryExchangeMarginRateAdjust (114)3.2.30OnRspQryOptionInstrTradeCost (115)3.2.31OnRspQryOptionInstrCommRate (116)3.2.32OnRspQryExecOrder (116)3.2.33OnRspQryForQuote (118)3.2.34OnRspQryQuote (119)3.2.35OnRspQryOptionSelfClose (120)3.2.36OnRtnOrder (122)3.2.37OnRtnTrade (123)3.2.38OnErrRtnOrderAction (124)3.2.39OnRtnInstrumentStatus (125)3.2.40OnRtnExecOrder (125)3.2.41OnErrRtnExecOrderAction (125)3.2.42OnErrRtnForQuoteInsert (126)3.2.43OnRtnQuote (127)3.2.44OnErrRtnQuoteAction (127)3.2.47OnErrRtnOptionSelfCloseAction (129)3.2.48OnRspQryInstrumentOrderCommRate (130)3.2.49OnRspCombActionInsert (130)3.2.50OnRtnCombAction (131)3.2.51OnRspQryCombAction (132)3.2.52OnRspQryCombInstrument (132)3.2.53OnRspQryInvestorPositionForComb (133)3.2.54OnRspQryForQuoteParam (134)3.2.55OnRspMKBatchOrderAction (134)3.2.56OnRspSubscribeFlowCtrlWarning (135)3.2.57OnRspUnSubscribeFlowCtrlWarning (135)3.2.58OnRtnFlowCtrlWarning (136)3.2.59OnRspQryTraderOffer (136)3.2.60OnRspQryInvestorProdSPBMDetail (137)4行情接口 (138)4.1CT HOST F TDC M D A PI (138)4.1.1CreateFtdcMdApi (138)4.1.2GetApiVersion (139)4.1.3Release (140)4.1.4Init (140)4.1.5Join (141)4.1.6GetTradingDay (141)4.1.7RegisterFront (141)4.1.8RegisterSpi (142)4.1.9SubscribeMarketData (142)4.1.10UnSubscribeMarketData (143)4.1.11SubscribeForQuoteRsp (143)4.1.12UnSubscribeForQuoteRsp (144)4.1.13ReqUserLogin (144)4.2CT HOST F TDC M D S PI (145)4.2.1OnFrontConnected (145)4.2.2OnFrontDisconnected (145)4.2.3OnRspUserLogin (146)4.2.5OnRspUnSubMarketData (147)4.2.6OnRspSubForQuoteRsp (147)4.2.7OnRspUnSubForQuoteRsp (147)4.2.8OnRtnDepthMarketData (148)4.2.9OnRtnForQuoteRsp (150)1系统介绍为了方便广大CTPIIMini API开发者更好了解CTPIIMini产品，本章对产品做一个概括介绍，希望从整体上帮助到每个开发者。
CTP产品使用说明书1CTP通讯配置本章节主要介绍海信通讯服务器的配置相关内容，在安装数据通讯服务器后，可以参阅本章节的内容分别配置。
1.1 业务组件配置信息点击【配置】菜单，选择【数据库配置】，进入数据库配置界面。
配置项目：【类型】：选择数据库类型，目前支持SQLServer和Oracle两种数据库。
●SQL Server数据库需要配置信息请参照下图：●Oracle数据配置参照下面界面：配置后按测试按钮测试配置参数是否正确。
如果出现下面窗体表示配置成功。
1.2 通讯项目配置CTP通讯平台为用户提供了通用的通讯配置界面，用户可以通过本界面增加或者修改通讯项目。
点击【配置】菜单，选择【通讯项目配置】，进入通讯项目配置界面。
1.2.1通讯接口通讯接口可以实现不同的产品，不同业态的分店使用不同的通讯项目集合。
按【增加】按钮可以增加新的通讯项目接口编码：要求唯一。
接口名称：当前定义的接口名称。
服务名称：定义接口对应的业务处理组件。
默认的业务处理组件是MtsComSvr.HisCom【删除】：按该按钮会删除当前接口下对应的所有通讯项目，并且不可恢复，所以删除通讯项目一定要慎用。
1.2.2通讯项目配置一般一个需要通讯的业务关联的数据都配置为一个通讯项目。
对于通讯项目，需要配置下面的内容：【项目编码】：项目编码是一个通讯业务的代码，在一个通讯接口下必须是唯一的。
【项目名称】：通讯数据对应的业务名称。
【同步方式】：同步方式包含三种：0-业务启动同步本方式由业务系统特定业务过程调用，例如单据审核，记账等业务处理触发。
用户自定义的通讯项目不要采用该方法。
实时性要求比较强。
1-手动启动同步通过界面按钮或者菜单手工启动的通讯过程。
用户自定义的通讯项目不要采用该方法。
2-定时启动同步通过系统定时器，定时自动触发的通讯项目。
一般用户通讯项目应该配置该类型。
【数据类型】：分为三类类型0-按照条件发送适用条件：该类型只能用于客户端向总部的发送。
CTP作业指导书一、引言CTP作业指导书是为了帮助学生更好地完成CTP作业而编写的指导手册。
本指导书将详细介绍CTP作业的背景、目的、要求以及相关的步骤和技巧，旨在提供一个清晰的框架和指导，以便学生能够高效地完成作业。
二、背景CTP作业是指在计算机科学领域中进行的一项重要学术任务。
该作业要求学生利用所学的计算机技术和知识，完成一系列与计算机相关的实践项目。
通过完成这些作业，学生可以巩固和应用他们在课堂上所学到的理论知识，提高他们的实践能力和解决问题的能力。
三、目的本作业指导书的目的是帮助学生全面理解CTP作业的要求，并提供一些实用的技巧和建议，以便学生能够高效地完成作业。
通过阅读本指导书，学生将能够了解作业的目标、内容和要求，并掌握一些解决问题的方法和技巧。
四、作业要求1. 完成作业的时间要求：本作业指导书中所描述的作业将在每个学期的第五周开始，并在第十周结束。
学生需要在规定的时间内完成作业，并按时提交。
2. 作业的内容要求：作业的内容包括但不限于以下几个方面：- 设计和实现一个简单的计算机程序；- 进行程序的调试和测试；- 撰写作业报告，包括程序的设计思路、实现过程、测试结果和总结等。
3. 作业的评分标准：作业将根据以下几个方面进行评分：- 程序的功能完整性和正确性；- 程序的设计思路和实现过程；- 程序的性能和效率；- 作业报告的内容和结构。
五、作业步骤1. 确定作业主题：学生需要根据教师的要求和自己的兴趣选择一个适合的作业主题。
2. 确定作业目标和要求：学生需要明确作业的目标和要求，并与教师进行沟通和确认。
3. 设计和实现程序：学生需要根据作业的要求，设计并实现一个符合要求的计算机程序。
4. 进行程序的调试和测试：学生需要对程序进行调试和测试，确保程序的功能和正确性。
5. 撰写作业报告：学生需要撰写一份详细的作业报告，包括程序的设计思路、实现过程、测试结果和总结等。
6. 提交作业：学生需要按照教师的要求，将作业报告和程序提交给教师。
vollo通讯CTP检验指导书REV：v1.0编制韩慕基审核批准日期2011/12/8 日期日期修订履历修订版本日期修订者备注V1.0 2011-12-8 韩慕基首次作成1、目的：制定本公司的检验准备和试验方法，确保本公司所有CTP类材料以满足研发设计、生产装配以及用户的使用要求。
2、适用范围：本规程适用于本公司所有CTP类材料的检验。
注：若新产品不断出现或本标准中的项目涉及不到，应根据公司要求在本标准中加入未涉及到的项目或修正本标准。
3、缺陷类别定义：A Cri,Critical Defect, 致命缺陷：对产品使用者人身与财产安全构成威胁的缺陷；B Maj,Major Defect, 主要缺陷：产品存在下列缺陷，为主要缺陷：①、功能缺陷影响正常使用；②、性能参数超出规格标准；③、导致客户拒绝购买的严重外观缺陷；④、包装可能存在危及产品形象的缺陷。
C Min,Minor Defect, 次要缺陷：不影响产品使用，最终客户有可能会让步接受的缺陷。
4、检验条件及环境：4.1 环境亮度：在自然光或60-100W(照度达600-800lux)冷白荧光灯照明条件下检验。
4.2 检查方式和角度：目视，视线与被检查物表面角度在15-90度范围内旋转；4.3 检查距离和时间：检查被检物15秒之内，人眼距离被检物约25cm—30cm；4.4 检查人员裸视或矫正视力1.0以上，不能有色盲、色弱者；5、抽样标准：抽检检验依GB2828-2003标准，取一段检验水平ⅡAQL:CR类缺陷为OMaj类缺陷为0.4Min类缺陷为1.0特殊项目（尺寸、可靠性）抽样方案为S-1或具体规定数量，AC=0; RE=16、包装要求：6.1包装检验序号项目名称描述1 无标识内包装袋或外包装箱未贴标签纸或现品票2 标识错误标识的产品名称、编码、数量等与装产品不符，或标识内容不全3 产品混装不同产品混装在一起4 包装材料不符胶袋外箱、吸塑合的规格尺寸不合要求，或未规范包装5 包装材料破损包装材料破损，难以对货物起到保护作用6.2 外箱标签要求：①、产品包装为胶袋包装，外箱标签粘在胶袋表面正中的位置；②、产品包装为纸箱包装，外箱标签应粘在纸箱的右上角。
CTP作业指导书一、背景介绍CTP（China Foreign Exchange Trade System & National Interbank Funding Center Trading Platform）是中国外汇交易中心和全国银行间同业拆借中心联合推出的一种交易平台。
该平台旨在提供给金融机构和企业投资者一个安全、高效、透明的外汇交易和同业拆借交易环境。
为了帮助使用者更好地了解CTP平台的操作和功能，本作业指导书将详细介绍CTP的使用方法和注意事项。
二、CTP平台登录与账户管理1. 登录CTP平台a. 打开CTP平台登录页面b. 输入用户名和密码c. 点击“登录”按钮2. 账户管理a. 修改密码：进入个人账户页面，点击“修改密码”按钮，按照要求输入新密码并确认。
b. 重置密码：如果忘记密码，可以联系平台管理员进行密码重置操作。
c. 查询账户信息：进入个人账户页面，可以查看账户余额、持仓信息等。
三、CTP平台交易功能1. 外汇交易a. 查询汇率：进入外汇交易页面，选择币种和交易类型，点击“查询”按钮，即可查看当前汇率。
b. 下单交易：选择买入或卖出操作，输入交易数量和价格，点击“下单”按钮，完成交易操作。
c. 挂单交易：选择挂单操作，设置买入或卖出的价格和数量，点击“挂单”按钮，系统会在达到指定条件时自动成交。
2. 同业拆借交易a. 查询利率：进入同业拆借交易页面，选择期限和交易类型，点击“查询”按钮，即可查看当前利率。
b. 下单交易：选择借入或出借操作，输入交易金额和利率，点击“下单”按钮，完成交易操作。
c. 挂单交易：选择挂单操作，设置借入或出借的利率和金额，点击“挂单”按钮，系统会在达到指定条件时自动成交。
四、CTP平台风险控制与安全注意事项1. 风险控制a. 设置止盈止损：在交易过程中，可以设置止盈和止损价位，以控制风险和保护利润。
b. 风险警示：当账户资金低于一定阈值时，系统会发出风险警示提醒，用户应及时调整交易策略。
海信CTP产品安装维护手册1 网络结构 (2)2 软件环境 (3)3 IIS服务器 (4)虚拟目录 (4)性能优化 (7)4 通讯组件 (11)安装通讯组件 (11)配置组件连接 (19)5 网络负载 (20)两种兼容的模式 (20)海信负载均衡 (21)配置服务器列表 (21)安装负载均衡服务 (22)安装 (22)卸载 (24)1网络结构海信CTP通讯平台通过增加服务器集群，网络平衡负载服务达到将大量频繁的客户请求在各个服务器之间平衡分配的作用，网络负载平衡(NLB)能够在多个运行NLB软件的节点上对进入系统的IP请求负载进行合理分配。
将Web Service 组件和COM+数据加工组建放到一台服务器上，然后将多台应用服务器建立到一个集群中同时提供通信服务。
目前Widnows2003可以支持最多32台服务器的集群。
系统架构如图：2软件环境1、通讯服务器软件清单：序号程序名称说明备注1 系统文件2 WebService3 业务组件4 配置程序5 共享内存管理2、通讯服务器的软件环境需求建议在Windows2003 32位操作系统，企业版操作系统下执行。
需要安装IIS服务。
3、通讯服务器的硬件环境需求建议4G内存，双核CPU。
4、安装Oracle客户端Oracle选择Oracle9i2.以上的版本，安装过程略。
3IIS服务器IIS通讯服务器主要负责和各个门店通讯节点通讯，响应执行数据上传、下载的请求。
3.1 虚拟目录1、安装数据通信WebService，主要用来。
具体步骤如下：a)拷贝文件文件到磁盘，如d:\HisComSvr \，启动iis服务器管理器，在默认网站上点击右键，选择新建虚拟目录，如图：在虚拟目录创建向导窗体弹出后按照向导配置录入虚拟目录名称，如图：录入文件所在的目录，如图：设置目录访问权限，如图：至此完成虚拟目录的创建，右键点击刚创建虚拟目录，选择属性，出现属性设置窗体，如图：3.2 性能优化1、性能配置默认情况下IIS是全负荷地为Web提供服务的，这在一定程度上加重了Web负担。
CTP通讯平台实施指导手册青岛海信网络科技股份有限公司更改记录目录目录 (3)第一章系统简介 (1)1.1 系统架构 (1)1.2 系统主要功能 (2)1.3 系统特点 (3)1.3.1 跨防火墙通信 (3)1.3.2 数据同步通信 (3)1.3.3 数据异步通讯 (3)1.3.4 接口标准统一 (3)1.3.5 业务组件集成 (4)1.3.6 支持负载平衡 (4)1.3.7 多种通讯监控 (4)1.3.8 通讯项目管理 (4)第二章实施准备 (4)2.1 工具及备件准备 (4)2.2 勘察及规划 (5)2.3 第三方的支持和配合 (5)2.4 实施条件 (5)第三章实施过程 (6)3.1 实施总体流程 (6)3.1.1 海信系统通讯升级 (6)3.1.2 确定通讯客户端数量 (6)3.1.3 确定通讯数据量 (6)3.1.4 确定用户的并发数量 (6)3.1.5 确定通讯项目的通讯机制 (6)3.1.6 根据负载确定应用服务器的数量和配置 (7)3.1.7 安装服务器环境和通讯系统 (7)3.1.8 配置和测试通讯系统 (7)3.1.9 升级安装客户端程序 (7)3.1.10 监控通讯性能和错误处理 (7)3.2 系统的安装 (7)3.2.1 CTP通讯平台安装 (7)3.2.2 IIS应用程序服务器安装 (10)3.2.3 安装数据库访问环境 (10)3.3 系统的配置与调试 (11)3.3.1 IIS服务器配置 (11)3.3.2 业务组件配置 (20)3.3.3 配置数据库连接 (34)3.3.4 配置服务器列表 (35)3.3.5 配置网络负载平衡 (36)3.3.6 系统数据保护配置 (38)3.3.7 通讯客户端配置文件 (41)3.3.8 通讯参数的配置 (42)3.4 系统的测试验证 (43)3.4.1 验证IIS配置正确性 (43)3.4.2 利用网络负载均衡检验业务组件和数据库正确性 (44)3.4.3 利用其他工具监控 (45)第四章典型问题和故障 (45)第五章注意事项 (45)第一章系统简介1.1 系统架构海信CTP通讯平台通过增加服务器集群，网络平衡负载服务达到将大量频繁的客户请求在各个服务器之间平衡分配的作用，网络负载平衡(NLB)能够在多个运行NLB软件的节点上对进入系统的IP请求负载进行合理分配。
将Web Service 组件和COM+数据加工组件放到一台服务器上，然后将多台应用服务器建立到一个集群中同时提供通信服务。
目前Widnows2003可以支持最多32台服务器的集群。
系统同时兼容海信网络负载平衡系统，对通讯服务器的数量则没有此限制。
系统架构如图：海信网络负载平衡结构图：1.2 系统主要功能海信CTP通讯平台的主要功能包括以下几个部分： 通讯项目配置管理功能。
通讯参数配置管理功能。
通讯服务器管理功能。
通讯服务器监控报警功能。
通讯日志监控功能。
通讯客户端监控功能。
网络负载平衡，故障漂移功能。
数据压缩加密传输功能。
1.3 系统特点CTP1.0通讯平台采用WebService技术，具有下面的技术优势：1.3.1 跨防火墙通信如果应用程序有成千上万的用户，而且分布在各地，那么客户端和服务器之间的通信将是一个棘手的问题。
因为客户端和服务器之间通常会有防火墙或者代理服务器。
在这种情况下，使用DCOM就非常困难，而Web Service是利用HTTP协议作为底层传输机制，传输数据利用SOAP协议进行封装，可以很方便的穿透防火墙。
1.3.2 数据同步通信利用Web Service，服务器端可以对客户端的数据传输请求做出同步响应，客户端在传输完成数据后，可以立刻得到最终的数据处理结果，如果得到失败的反馈，可以进行重新传输，这样就可以避免像FTP那样由于异步处理导致数据不完整的情况。
1.3.3 数据异步通讯当用户门店数较多，业务比较频繁的时候，数据库服务器压力很大。
用户可以采取数据异步通讯。
异步通讯数据保存到中间表，或者保存数据包到服务器，可以提高数据库的并发处理能力，避免影响业务正常操作。
1.3.4 接口标准统一Web Service所使用的是Internet上统一、开放的标准，如HTTP、XML、SOAP（简单对象访问协议）、WSDL等，所以Web Service可以在任何支持这些标准的环境（Windows,Linux）中使用。
通讯平台可以方便的和其他系统集成。
1.3.5 业务组件集成利用标准化的组件技术创建的数据处理组件，可以很好的利用系统提供的组件服务，比如支持事务、基于角色的安全、对象缓冲池等特性，可以很好的支持数据通信要求的稳定性、安全性、扩展性。
1.3.6 支持负载平衡系统同时支持微软的网络负载平衡和海信自主开发的网络负载平衡，可以分配每台通讯服务器的负载比例。
在服务器其中一台出现故障的时候，可以实现服务器自动漂移，门店会自动选择无故障的通讯服务器，不影响门店的通讯功能。
1.3.7 多种通讯监控通讯客户端定时向服务器发送在线心跳信号。
服务器可以监控客户端网络是否异常，通过绿、黄、红三种状态显示门店的通讯情况。
通过系统服务监控通讯服务器是否正常，可以通过邮件发送报警信息，便于系统管理员处理各种异常情况，对通信问题做出快速响应。
可以监控每个通讯项目的通讯性能，查找网络瓶颈，数据库性能瓶颈，方便用户解决实际通讯问题。
1.3.8 通讯项目管理通讯项目可以用户自定义，在服务器上配置以后，通讯项目自动下发到通讯客户端，系统提供完整发送，按照条件发送，增量发送满足不同的通讯需求，并提供7种预置的接收后处理模式，满足不同业务需求。
第二章实施准备2.1 工具及备件准备1、通讯服务器软件清单：2、通讯服务器的软件环境需求操作系统要求是Windows2003（32位企业版）或以上版本。
必须安装IIS 服务。
3、通讯服务器的硬件环境需求内存4G以上；CPU双核或双CPU，主频2GHz以上。
4、安装Oracle客户端Oracle选择Oracle9i以上的版本，Oracle9i必须安装9.0.2.0以上版本的OleDB驱动。
5、适应网络环境：拨号网络，CDMA，ADSL, VPN等均可，最低带宽要求为56k。
要求各通信客户端与通讯服务器能够直连。
2.2 勘察及规划使用本系统前，请先认真考察用户的网络情况，通讯客户端数量，通讯数据项目，通讯流量，通讯频率的大小，确定通讯负载的大小。
确定用户应该配置的通讯服务器数量和配置，确定通讯客户端的机器配置是否满足系统的需求。
2.3 第三方的支持和配合根据用户具体环境和需求而定。
2.4 实施条件必须满足本系统运行的软件环境、硬件环境和网络环境。
第三章实施过程3.1 实施总体流程建议实施流程如下：3.1.1 海信系统通讯升级海信商业管理系统如果从FTP升级到新的CTP通讯平台，建议首先预置产品提供的通讯项目，然后审核是否有二次开发或用户自己配置的通讯项目，根据新系统的要求重新配置。
测试通过后再进行升级。
3.1.2 确定通讯客户端数量用户目前有多少分布的客户端需要通讯，未来一两年内用户的扩张规模是多少。
3.1.3 确定通讯数据量考虑通讯的数据量以一个通讯客户端的通讯项目数量，每个通讯项目的数据表数量，每次通讯的记录数，通讯的频率等做综合考虑。
3.1.4 确定用户的并发数量根据用户的业务高峰，高峰时的数据量大小确定估计用户的最大并发数量。
对于并发的峰值估计可以考虑以下因素：对于定时通讯的项目，通讯并发造成并发高峰的原因一般有三个因素：通讯客户端同时开机、网络阻塞、数据库阻塞和锁定资源。
业务需求造成的通讯高峰：如晚上盘点，时间比较集中，数据量较大，容易产生数据阻塞。
3.1.5 确定通讯项目的通讯机制通讯项目的通讯时间间隔：发送项目不需要考虑时间间隔，系统在通讯时检查本地没有数据，自动跳过本项目的通讯。
对于接收项目，根据业务需求合理安排通讯时间间隔可以减轻通讯服务器和数据库服务器的压力，降低并发峰值。
对于接收后处理的方式慎重考虑，具体见通讯项目配置部分。
3.1.6 根据负载确定应用服务器的数量和配置3.1.7 安装服务器环境和通讯系统3.1.8 配置和测试通讯系统3.1.9 升级安装客户端程序3.1.10 监控通讯性能和错误处理3.2 系统的安装受编译器的限制，目前通讯平台不支持64位操作系统，在安装完操作系统和IIS服务，数据库环境后，按照下面配置：3.2.1 CTP通讯平台安装3.2.1.1 建立安装目录建议通讯系统不要放到操作系统所在的磁盘上，本手册以D盘为例，在D 盘建立目录D:\HisComSvr然后将程序拷贝到该目录下。
3.2.1.2目录权限配置点击安装目录，右键选取属性，切换到安全页，如下：然后点击添加按钮，添加NetWork Service用户，如下图：添加该用户后，请给该用户完全控制权限。
然后按确定退出。
3.3.1.3 类库程序安装midas.dll程序根据系统的需求，请单独复制到System32目录下。
3.2.2 IIS应用程序服务器安装请按照操作系统说明添加IIS服务器组件。
3.2.3 安装数据库访问环境按照数据库要求，安装Oracle客户端运行环境和补丁包，补丁包按照数据库服务器要求安装。
3.3 系统的配置与调试3.3.1 IIS服务器配置IIS通讯服务器主要负责和各个门店通讯节点通讯，响应执行数据上传、下载的请求。
3.3.1.1 虚拟目录建立1、安装数据通信WebService。
具体步骤如下：a)拷贝文件ComWebServer.dll文件到磁盘，如d:\HisComSvr \，启动iis服务器管理器，在默认网站上点击右键，选择新建虚拟目录，如图：在虚拟目录创建向导窗体弹出后按照向导配置录入虚拟目录名称，如图：录入ComWebServer.dll文件所在的目录，如图：设置目录访问权限，如图：至此完成虚拟目录的创建，右键点击刚创建虚拟目录，选择属性，出现属性设置窗体，如图：3.3.1.2 Web服务扩展配置Win2003默认Web服务扩展是禁用的，请按照下图打开Web服务扩展。
3.3.1.3 应用程序池的配置为了IIS服务器更好的工作，需要对IIS的应用程序池做下面的配置。
请按照下图打开然后进入属性界面，如下：3.3.1.3.1配置资源回收按照下图配置IIS资源的回收时间，选择系统空闲时间进行资源的回收。
3.3.1.3.2 配置Web园进入性能配置页面，按照下图配置，将Web园配置数量设置为4，一般就能满足需求。
3.3.1.3.3 配置运行状况按照下图，进入运行状况页，一定要将启用快速失败保护选项去掉。
3.3.1.3.4 配置标识按照下图，进入标识页，确认按照下图配置。
3.3.2 业务组件配置安装通讯组件之前，请确认在系统System32的目录下存在Midas.dll文件，如果不存在，请将安装盘上的Midas.dll拷贝到该目录。
