江苏省盐城市初级中学2016届九年级物理上学期期末考试试题(无答案)苏科版

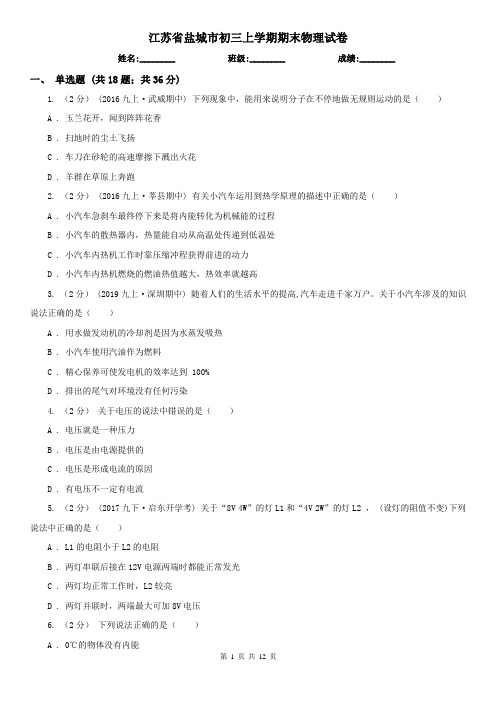

江苏省盐城市初三上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、单选题 (共18题；共36分)1. （2分） (2016九上·武威期中) 下列现象中，能用来说明分子在不停地做无规则运动的是（）A . 玉兰花开，闻到阵阵花香B . 扫地时的尘土飞扬C . 车刀在砂轮的高速摩擦下溅出火花D . 羊群在草原上奔跑2. （2分） (2016九上·莘县期中) 有关小汽车运用到热学原理的描述中正确的是（）A . 小汽车急刹车最终停下来是将内能转化为机械能的过程B . 小汽车的散热器内，热量能自动从高温处传递到低温处C . 小汽车内热机工作时靠压缩冲程获得前进的动力D . 小汽车内热机燃烧的燃油热值越大，热效率就越高3. （2分） (2019九上·深圳期中) 随着人们的生活水平的提高,汽车走进千家万户。

关于小汽车涉及的知识说法正确的是（）A . 用水做发动机的冷却剂是因为水蒸发吸热B . 小汽车使用汽油作为燃料C . 精心保养可使发电机的效率达到 100%D . 排出的尾气对环境没有任何污染4. （2分）关于电压的说法中错误的是（）A . 电压就是一种压力B . 电压是由电源提供的C . 电压是形成电流的原因D . 有电压不一定有电流5. （2分） (2017九下·启东开学考) 关于“8V 4W”的灯L1和“4V 2W”的灯L2 ， (设灯的阻值不变)下列说法中正确的是（）A . L1的电阻小于L2的电阻B . 两灯串联后接在12V电源两端时都能正常发光C . 两灯均正常工作时，L2较亮D . 两灯并联时，两端最大可加8V电压6. （2分）下列说法正确的是（）A . 0℃的物体没有内能B . 运动的物体比静止的物体内能大C . 物体吸收热量，温度一定升高D . 物体温度升高，内能增大7. （2分） (2016九下·南宁开学考) 火车某节车厢有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢内指示牌内的指示灯才会提示旅客“洗手间有人”．能实现上述设计的电路图是（）A .B .C .D .8. （2分）(2017·南长模拟) 根据你对马路上斑马线红、绿信号灯的了解，图中可行的电路图是（）A .B .C .D .9. （2分）如图示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（）A . ①是电流表，②和③是电压表B . ①和③是电压表，②是电流表C . ①和②是电流表，③是电压表D . ①②和③都是电流表10. （2分）(2018·安徽模拟) 如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（）A . 灯泡的亮度不变B . 电压表和两个电流表的示数都变小C . 电压表与两个电流表的示数之差的比值不变D . 电路消耗的总电功率变大11. （2分） (2018九上·鞍山期末) 关于热机，下列说法正确的是（）A . 汽油机顶部有喷油嘴，柴油机顶部有火花塞B . 柴油机在吸气冲程中，将柴油和空气的混合气吸入气缸C . 汽油机上安装一个笨重的飞轮，是为了提高它的效率D . 四个冲程中，做功冲程是唯一一个对外做功的冲程12. （2分）在如图所示电路中，电源电压保持不变。

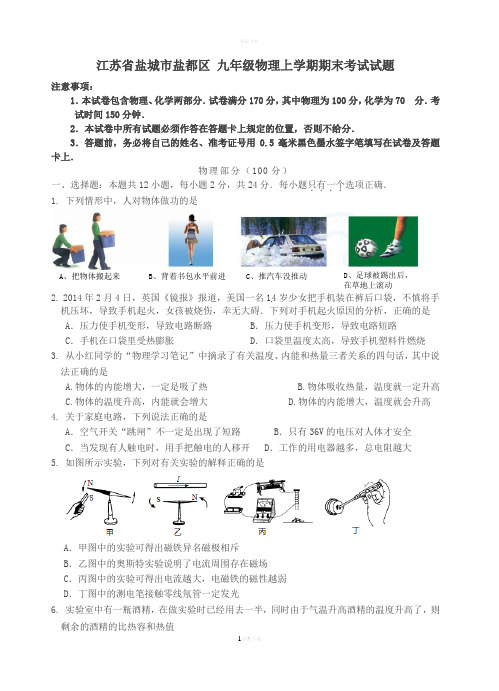

江苏省盐城市盐都区 九年级物理上学期期末考试试题注意事项：1．本试卷包含物理、化学两部分．试卷满分170分，其中物理为100分，化学为70 分．考试时间150分钟．2．本试卷中所有试题必须作答在答题卡上规定的位置，否则不给分．3．答题前，务必将自己的姓名、准考证号用0.5毫米黑色墨水签字笔填写在试卷及答题卡上．物理部分（100分）一、选择题：本题共12小题，每小题2分，共24分．每小题只有一个．．．．选项正确． 1. 下列情形中，人对物体做功的是2. 2014年2月4日，英国《镜报》报道，美国一名14岁少女把手机装在裤后口袋，不慎将手机压坏，导致手机起火，女孩被烧伤，幸无大碍．下列对手机起火原因的分析，正确的是A ．压力使手机变形，导致电路断路B ．压力使手机变形，导致电路短路C ．手机在口袋里受热膨胀D ．口袋里温度太高，导致手机塑料件燃烧3. 从小红同学的“物理学习笔记”中摘录了有关温度、内能和热量三者关系的四句话，其中说法正确的是A.物体的内能增大，一定是吸了热B.物体吸收热量，温度就一定升高C.物体的温度升高，内能就会增大D.物体的内能增大，温度就会升高4. 关于家庭电路，下列说法正确的是A ．空气开关“跳闸”不一定是出现了短路B ．只有36V 的电压对人体才安全C ．当发现有人触电时，用手把触电的人移开D ．工作的用电器越多，总电阻越大5. 如图所示实验，下列对有关实验的解释正确的是A ．甲图中的实验可得出磁铁异名磁极相斥B ．乙图中的奥斯特实验说明了电流周围存在磁场C ．丙图中的实验可得出电流越大，电磁铁的磁性越弱D ．丁图中的测电笔接触零线氖管一定发光6. 实验室中有一瓶酒精，在做实验时已经用去一半，同时由于气温升高酒精的温度升高了，则剩余的酒精的比热容和热值D 、足球被踢出后，在草地上滚动 C 、推汽车没推动 A 、把物体搬起来 B 、背着书包水平前进A ．都是原来的一半B ．比热容不变，热值是原来的一半C ．比热容增大，热值增大D ．比热容不变，热值不变7. 根据欧姆定律公式I =U /R 可以导出R=U /I ，由公式得出的正确结论是A ．电阻的大小跟导体两端电压成正比B ．电阻的大小跟导体中电流成反比C ．电阻的大小是由导体两端的电压和通过导体中的电流共同决定D ．电阻是导体本身的一种性质，大小与导体两端的电压和通过的电流无关8. 如图所示为滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P 向右移动时，可使通过滑动变阻器的电流变大的接法是9. 请根据下表给出的多组电压表和电流表的数据，判断分析该电路可能是图示电路中的10. 在自由下落过程中物体运动速度会越来越快．一个物体由A 点自由下落，相继经过B 、C两点，已知AB ＝BC ，如图所示，物体在AB 段重力做功W 1，做功功率P 1；在BC 段重力做功W 2，做功功率P 2，则下列关系正确的是A ．W 1<W 2 P 1<P 2B ．W 1＝W 2 P 1>P 2C ．W 1＝W 2 P 1<P 2D ．W 1>W 2 P 1>P2第10题图 第11题图 第12题图11．如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是A ．灯泡的阻值较铅笔芯太大B ．铅笔芯的总阻值较灯泡太大C ．灯泡被短路D ．电源断路12．科学研究中常常发现某一问题的两个相关的量(x ，y)之间存在一定的关系，且可用图线表示．下列相关的量之间不符合．．．如图所示关系的是 U /V 1.0 1.5 2.0 2.2 2.5 2.7 I /A 0.20 0.30 0.40 0.44 0.50 0.54 A V AV A V A V A C DA．恒力对物体所做功与物体在力的方向上所通过距离的关系B．物体温度升高时，吸收的热量与温度的关系C．某种燃料完全燃烧所放出的热量与燃料质量的关系D．一段导体中通过的电流与导体两端电压的关系二、填空题：本题共8小题，每空1分，共24分．13. 张刚的妈妈周末直接用“清洁球”打磨铁锅底的锈迹，隔一会儿感觉铁锅发烫.张刚向妈妈解释：这是用▲方式升高了铁锅的温度，此过程是▲能转化为▲能.14．公路上都有限制汽车速度的标志以减少交通事故，这是因为汽车的▲越大，▲越大，大卡车限制的速度相对于小轿车限制的速度要▲（大/小/一样大）．15. 小明自制了一个带有电磁铁的木船模型（如图所示）．将它放入水中漂浮，船头指向东．闭合开关S，电磁铁的A端为▲极；由于电磁铁受到▲的作用，船头会指向▲．16. 如图甲是一种电热暖手宝，其主要参数如图乙所示．袋内通常用水来当吸热或放热的物质，因为水的▲较大；使用前要先给其通电加热，如果在额定电压下加热10min，暖手宝内水的温度由原来的5℃上升至65℃，指示灯熄灭，则此过程中水吸收的热量是▲ J，电热暖手宝的发热效率为▲．（C水=4.2×103J/（kg·℃）第15题图第16题图第17题图17. 小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时又快了起来．小明根据所学的知识，画出如图所示的电路（R是一个压敏电阻）．小明分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变▲（强/弱），衔铁与触点▲（1/2）接触，电动机的转速变▲（快/慢）．18. 一台标有“220V 120W”的家用电视机正常工作电压为▲ V，它在待机状态下的电功率大约是5W，这表示1秒钟电流做的功是▲ J．如果这台电视机平均每天的待机时间以20h计，那么，由于非工作时间总是处于待机状态下，100天消耗的电能是▲ kW·h. 19. 电能表是测量▲（电功/电功率）的仪表．某电能表表盘上标有“3000imp/kW•h”的字样，将某用电器单独接在该电能表上，正常工作30min，电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是▲ kW•h，该用电器的功率是▲ W．20. 许多重大火灾都是因供电线路上某些连接处接触不良所造成的．接触不良引起火灾的原因是：当连接处接触不良时，该处的电阻将▲（减小/增大），导致局部过热升温，并且该处的电阻又随着温度的升高而▲（减小/增大），形成电热的不断积累，直至引发火灾．在电路中安装熔断器▲（能/不能）防止这种事故的发生．三、解答题：本题8小题，共52分．解答22、23题时应有解题过程．21.（6分）按照题目要求作图（1）图甲中，杠杆OBA在图示位置静止，请画出作用在A点的最小力F及其力臂L．（2）在图乙中，用笔画线代替导线将电灯和开关接到电路中．（3）如图丙所示，根据小磁针静止时的指向，标出磁体的N、S极和A点的磁场方向（用箭头表示）．甲乙丙22.（6分）一名工人用如图所示的滑轮组提起450N的重物，绳自由端的拉力F为300N，重物在5s内匀速上升了1m，则：（1）拉力F做的有用功；（2）滑轮组的机械效率；（3）拉力的功率．23.（8分）无内胆饮水机--管线机的电路原理如图，电热丝R1、R0绕在出水管上，水经过出水管时被加热，通过改变“温、开水选择开关”的状态（“断开”或“闭合”），可以选择出温水或开水．该管线机的额定电压是220V，开水档加热功率是2200W，温水档加热功率是1100W．已知电热丝R1、R0电阻不随温度变化，问：（1）“温、开水选择开关”的状态和出温水、开水的对应关系如何？（2）饮水机出开水时电热丝中的电流是多少？电热丝R0的电阻是多少？（3）“温、开水选择开关”断开工作时，5min内管线机产生的热量是多少？24.（4分）在探究杠杆平衡条件的实验中：（1）实验前小明发现杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向▲调节.（2）如图甲所示，在杠杆左边A处挂四个相同钩码，要使杠杆在水平位置平衡，应在杠杆的B处挂同样钩码▲个.（3）如图乙所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将▲（变大/变小/不变），其原因是▲ .25.（4分）小明猜想物体的重力势能大小可能与物体的质量及被举的高度有关．为了验证自己的猜想，他进行了如下实验，让两个不同质量的锥子分别在两个不同高度自由下落，扎到下方四本相同的旧书上，书因此被扎出孔，分析这些被扎孔的不同，如图所示．第25题图第26题图（1）若比较甲和乙，这是通过控制▲不变，来探究重力势能的大小与▲的关系；（2）在（1）中，小明不仅比较了甲、乙，还比较了丙、丁，他这样做的目的是▲．（3）小明设想了以下两种方案来判断物体重力势能的大小，你认为最佳的一种是（▲）A.测出书上被扎孔的深度；B.数出被扎孔的纸的页数．26.（6分）某实验小组在“探究影响电流通过电阻丝产生热量多少的因素”时，设计了如图所示的电路，烧瓶中盛有质量、初温均相等的煤油，R甲>R乙.（1）实验中煤油吸热的多少是通过▲来反映的（温度计示数/加热时间）．（2）将该电路设计成串联的目的是▲ . 通电一段时间后，比较两烧瓶中温度计的示数，若甲瓶中的温度计示数升高的快，由此得出的实验结论是：在▲和通电时间相同时，▲越大，导体产生的热量越多．（3）家用电烤箱高温和低温两挡的调节是通过改变接入电路的电阻丝的长度来实现的，小明依据上述规律，得出电烤箱低温挡接入电路的电阻丝比高温挡要短一些的结论，此结论是否正确？答：▲（选填“正确”或“错误”）．原因是▲．27.（8分）在“测定小灯泡的功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．（1）请你用笔画线代替导线，将图甲中的实物电路连接完整；（2）连接电路时开关应▲；（3）闭合开关前，变阻器的滑片P应位于▲（A/B）端；丙乙甲（4）小明闭合开关，移动滑片P到某点时，电压表示数如图乙所示为▲ V，则此时灯泡消耗的实际功率▲额定功率(>/</=)；（5）小明继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I －U图像（图丙），根据图像，可计算出小灯泡的额定功率是▲ W；（6）进一步分析图像可知，随着灯泡两端电压的增大，灯丝电阻逐渐▲（增大/减小/不变）．28.（10分）阅读短文，回答问题：漏电保护器根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器．其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态．如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开．排除漏电故障后，重新合闸即可恢复供电．为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换．甲乙丙（1）关于漏电保护器，下列说法正确的是▲A.当电路发生短路时，漏电保护器会自动切断电路B.人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路C.正常情况下家庭电路中火线中的电流大于零线中的电流D.漏电保护器跳闸后按下试验按钮即可恢复供电（2）如果电路中发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为▲ I1=I2+I3 ．（3）站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为2000Ω，人与地面、电线等的接触电阻为3500Ω，电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器▲能（能/不能）及时断开电路．（4）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器▲（会/不会）断开，理由是▲．2014-2015学年度九年级期末检测物理试题参考答案一、选择题（本题共12小题，每小题2分，共24分．）二、填空题（本题共8小题，每空1分，共24分）13．做功机械内 14．速度动能大15．S 地磁场北 16．比热容 2.52×105 84%17．强 2 快 18．220 5 1019．电功 0.1 200 20．增大增大不能三、解答题（本题共8小题，共52分．解答22、23题时应有解题过程）21．本题每小题2分，共6分．答案略．22．本题共6分．（1）450J -----2分（2）75% -----2分（3）120W-----2分23．本题共8分．（1）断开时对应温水档，闭合时对应开水档-----2分（2）10A----2分 22Ω----2分（3）3.3×105 J----2分24．本题4分．左 3 变大拉力的力臂变小了25．本题4分．（1）高度质量（2）便于总结普遍规律，防止偶然性（3）B26．本题6分．（1）温度计示数（2）使通过两电阻丝的电流相等电流电阻（3）错误由R=U2/P可知，高温档功率大，电阻小，故应为高温档电阻丝短27．本题8分．（1）图2分（略）（2）断开（3）A （4）2.2 < （5）0.5 （6）增大28. 本题10分．（1）B （2）I1=I2+I3（3）能（4）会零线接地，流出电流I2为零，I1和I2的差异很大，开关S立即断开．。

苏科版物理九年级上学期期末测试卷一、选择题1. 阅读下列材料：①扩散现象实质是一切物质分子都在不停地作无规则运动；②内燃机压缩冲程是将内能转化为机械能；③压缩气体使气体温度升高是通过做功改变物体内能；④热机效率是热机性能的重要指标之一．以下答案正确的是（）A. ①③④正确B. 只有①③正确C. ①②正确D. ①②③④正确2. 下列关于电和磁的说法正确的是（）A. 金属导体中的电流方向与导体中自由电子定向移动方向相同B. 家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大C. 磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D. 电动机是根据电磁感应原理工作的3. 如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）A. 甲电路中，U=U1=U2B. 甲电路中，U＞U1=U2C. 乙电路中，I=I l+I2D. 乙电路中，I＞I1=I24. 在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表V示数变大C. 电流表A1示数变小D. 电流表A2示数变大5. 如何外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻R，附着在叶片上，植物含水量变低，R x变小，电表示数变小；植物含水量变高，R x变大，电表示数变大．电源电压恒定，R0为定值电阻，下列电路图中符合要求的是A. B. C.D.6. 如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为A. 1：3B. 3：1C. 3：4D. 4：37. 如图所示，电源电压不变，只闭合开关S1，灯泡L发光，电压表有示数：再闭合开关S2，电路中出现的情况是A. 电压表的示数变小B. 电路的总电阻不变C. 灯泡L的亮度不变D. 电路的总功率变大图象(如图所示)分析，下列结论正确的是（）8. 根据额定电压为2.5V小灯泡的I UA. 当小灯泡电压为0V时，其电阻为0B. 当小灯泡的电流为0.1A时，其实际功率为0.1WC. 通过小灯泡的电流与其两端的电压成正比D. 小灯泡的额定功率为0.625W9. 如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R短路10. 最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是（）A. 欧姆B. 焦耳C. 奥斯特D. 法拉第11. “全国中小学安全教育平台”和物理学科都强调了安全用电．下列做法符合安全用电要求的是()A. 选用插座时，所有家用电器都使用两孔插座B.更换灯泡时，不断开电源开关C. 有人触电时，首先切断电源D. 用试电笔检验时，手指不接触笔尾金属体12. 小萱有一个可以自发电的应急手电筒．当用力压手电筒的手柄时，灯泡就能发光．下列四幅图中的实验，能体现它工作原理的是A. B. C. D. 二、填空题13. 如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动．若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填“a和b”、“a 和c”或“b和c”）接线柱接入电路．关于电位器上电阻丝的材料，应该选用_____（选填“铜丝”或“镍铬合金丝”）．14. 小刚早上8：00出门前查看了他家的电能表示数如图甲所示，然后关闭家中其他用电器，只让电冰箱工作．下午18：00回家后再次查看电能表，显示的数字如图乙所示．则小刚家的电冰箱在这段时间内消耗的电能为_______kW·h，电冰箱的实际电功率为________W.15. 如图，已知R1的阻值为100Ω，电流表A1、A2示数分别为1.5A、0.5A，则R2＝_____Ω，经过1min电阻R1产生的热量为_____J．16. 常见的家用热水器有太阳能热水器、电热水器、燃气热水器．若使用太阳能热水器将12L水由20℃加热到45℃，则水需要吸收太阳能_____J；若用天燃气热水器加热，则需要完全燃烧_____m3的天燃气；若使用功率为2000W的电热水器加热，则需要_____h的时间（已知水的比热容为4.2×103J/（kg⋅℃），天燃气的热值为4.2×107J/m3；不考虑能量转换过程中的损失）17. 如图所示的电路，开关S接到a后，电磁铁左端为_____极，小磁针静止时，A端是_____极；将开关S 由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性_____（选填“增强”、“不变”或“减弱”）．18. 党的十九大报告中指出“绿水青山就是金山银山”，倡导保护环境．陵城区76MW风电场项目一期工程已经竣工，风电场项目的推广实现了将风能转化为电能，风能这种绿色能源是_____（选填“可再生”或“不可再生”）能源．19. 汽车已经广泛进入家庭．汽车导航仪与卫星之间是通过_____来传递信息的．三、作图与探究题20. 如图所示为小黄家客厅的实物电路图．请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确_______.地接入电路中（1）请在虚线框内画出该实验所用的电路图，然后用笔画线代替导线，把图乙所示的电路补充完整（滑片P向右滑，滑动变阻器接入电路的电阻变大）．（）（2）小宇同学首先将5Ω定值电阻接入电路，将滑片P滑到_____（选填“A”或“B”）端，再闭合开关，调节滑片P，使电压表示数到达某一数值，电流表的示数如图丙所示，该示数为_____A．（3）接下来，小宇同学应该_____，并且将滑动变阻器阻值调到最大处，然后将5Ω的电阻替换为10Ω．闭合开关，调节滑片P，使电压表示数为_____V实验次数 1 2 3电阻R/Ω 5 10 20 电流I/A 0.2 0.1 （4）将定值电阻换成20Ω重复第（3）的操作，由表格中数据发现：在电压一定时，电流与电阻成_____（选填“正比”或“反比”）．本次探究中若换用30Ω的定值电阻接入电路，无论怎样调节滑片P ，电压表示数始终_____（选填“大于”或“小于”）所需电压．22. 如图所示的装置探究“电流通过导体产生的热量与电流的关系”．相同烧瓶内装满了煤油．（1）烧瓶中装入的煤油是_____（选填“导体”或“绝缘体”）．（2）为达到实验目的，选用的两电阻丝R 1与R 2的阻值应_____（选填“相等”或“不相等”），通过R 1的电流_____通过R 2的电流（选填“大于”或“小于”）．（3）通电一段时间后，乙烧瓶中玻璃管内液面上升的高度较大．说明在其他条件相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越_____．（选填“多”或“少”）23. 如图所示，导体AB 棒放在处于蹄形磁体磁场中的水平金属轨道上.（1）接通电源，这时会看到导体AB 运动起来，这表明_______有力的作用.（2）保持磁场方向不变，改变导体AB 中的电流方向，导体AB 的运动方向_______（不变/改变）. （3）通电后导体AB 运动的过程中，是把_______能转化为_______能的过程.24. 一只铭牌模糊的小灯泡L ，仅能看清标有“0.3A”字样．图甲是小明测量小灯泡L 1额定功率时连接的实物图；①图中有一根线连接错误，请在这根线上打“×”，并在图中改正；（ ）②把滑动变阻器的阻值调到最大闭合开关，电流表示数为0.1A ，移动滑片P ，通过观察_____表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡L1的额定功率为_____W．四、计算题25. 如图所示是某款电热水壶及其铭牌的部份参数，当电热水壶正常工作时，求：额定电压220V频率50Hz额定功率1000W容量 1.5L（1）电热水壶的电阻；（2）将一壶水从25℃加热到100℃时，水吸收的热量；（3）若加热一壶水所需时间为10min，电热水壶的热效率．26. 某电熨斗的电路图如图所示，额定电压为220V，最大功率为440W，发热部分由调温电阻R和定值电阻R0组成．调温电阻R是可变电阻，其最大电阻为110Ω．温度对电阻的影响忽略不计．则：（1）该电熨斗以最大功率工作10min消耗的多少电能？（2）定值电阻R0的阻值为多大？（3）该电熨斗在以额定电压工作时的最小功率是多大？此时通过电熨斗的电流是多大？27. 妈妈为了让明明在家里有一个舒适的学习和生活环境，新买了一台科龙牌挂式空调机，细心的明明观察后发现这台空调的铭牌参数如下表所示：请问：额定电压：220V 型号KFR﹣2GW/uR2频率：50Hz 额定功率：1100W（1）这台空调正常工作时通过的电流是多少安？（2）如果这台空调每天正常工作2h，那么一个月（按30天计算）要消耗多少kw•h的电能？（3）如果这台空调在用电高峰期时的实际电压是200V，那么实际消耗的电功率是多少瓦？（结果保留整数）答案与解析一、选择题1. 阅读下列材料：①扩散现象实质是一切物质分子都在不停地作无规则运动；②内燃机压缩冲程是将内能转化为机械能；③压缩气体使气体温度升高是通过做功改变物体内能；④热机效率是热机性能的重要指标之一．以下答案正确的是（）A. ①③④正确B. 只有①③正确C. ①②正确D. ①②③④正确【答案】A【解析】【详解】①分子的运动眼睛无法直接观察，是通过扩散现象来反映的．扩散现象表明一切物质的分子不停地做无规则运动，故正确；②内燃机压缩冲程是将机械能转化为内能，故错误；③压缩气体使气体温度升高是通过做功把机械能转化成内能，改变物体内能，故正确；④热机效率是热机性能的重要指标之一，故正确．①③④正确；2. 下列关于电和磁的说法正确的是（）A. 金属导体中的电流方向与导体中自由电子定向移动方向相同B. 家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大C. 磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D. 电动机是根据电磁感应原理工作的【答案】B【解析】【分析】（1）物理学中规定正电荷定向移动的方向为电流方向；（2）家庭电路电流大的原因：总功率过大；（3）我们规定小磁针N极所指的方向为该点磁场的方向；（4）带电磁铁的仪器利用的是电流的磁效应原理．【详解】自由电子是负电荷，所以金属导体中的电流方向与自由电子定向移动方向相反，故A错误；接入电路的用电器总功率越大，由公式PIU可知通过电能表的电流就越大，故B正确；小磁针静止时N极所指的方向为该点磁场的方向，故C错误；电动机是利用通电线圈在磁场中受力转动的原理制成的，故D错误；故应选B．【点睛】知道电流的方向、功率的计算公式、磁场的一些性质、带电磁铁的仪器利用的是电流的磁效应原理，是解此题的关键．3. 如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）A. 甲电路中，U=U1=U2B. 甲电路中，U＞U1=U2C. 乙电路中，I=I l+I2D. 乙电路中，I＞I1=I2【答案】C【解析】【详解】AB．由甲电路知道，两个灯泡串联，由串联电路的分压特点知道，U=U1 +U2，又因为两个灯泡阻值不等，所以U1≠U2，故AB错误；CD．由乙电路知道，两个灯泡并联，由于并联电路中干路的电流等于各支路电流之和，所以，I=I l +I2，又因为两个灯泡阻值不等，所以根据并联分流规律可知I1≠I2，故C正确，D错误，故选C．【点睛】本题考查的是串并联电路的特点，解题的关键是判断电路的连接方式，掌握串联分压，并联分流的特点．4. 在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表V示数变大C. 电流表A1示数变小D. 电流表A2示数变大【答案】C【解析】【详解】B．由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，故B错误；AD．根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，故AD错误；C．当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，故C正确．5. 如何外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻R，附着在叶片上，植物含水量变低，R x变小，电表示数变小；植物含水量变高，R x变大，电表示数变大．电源电压恒定，R0为定值电阻，下列电路图中符合要求的是A. B. C.D.【答案】C【解析】【详解】A．湿敏电阻R x与定值电阻R0串联，电流表测串联电路的电流．当R x变小，电路的总电阻变小，根据欧姆定律IUR可知，电路中电流变大；植物含水量变高，R x变大，电路的总电阻变大，电路中电流变小；故A不符合题意．B．湿敏电阻R x与定值电阻R0串联，电压表测R0两端的电压，当R x变小，根据串联分压原理，R x两端电压变小，由串联电路电压关系，定值电阻R0两端电压变大，则电压表示数变大；同理，当R x变大，则电压表示数变小；故B不符合题意．C．湿敏电阻R x与定值电阻R0串联，电压表测R x两端的电压，当R x变小，根据串联分压原理，R x两端电压变小，则电压表示数变小；同理，当R x变大，则电压表示数变大；故C符合题意为答案．D．湿敏电阻R x与定值电阻R0串联，电压表测电源电压，所以电压表示数不变，故D不符合题意．【点睛】6. 如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为A. 1：3B. 3：1C. 3：4D. 4：3【答案】A【解析】【分析】根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比．【详解】分析可知，甲、乙两个电表均不能为电流表，否则会形成短路，因此甲、乙都为电压表，则灯L1、L2为串联，电压表甲测量电源电压，电压表乙测量L2两端电压；因为串联电路总电压等于各部分电压之和，且甲、乙两个电表的示数之比是4：3，所以灯L1、L2两端电压之比：U1：U2＝（4﹣3）：3＝1：3；又因为串联电路电流相等，即I1＝I2；所以，由I＝UR 可得，R1：R2＝11UI:22UI＝U1：U2＝1：3．故选A．7. 如图所示，电源电压不变，只闭合开关S1，灯泡L发光，电压表有示数：再闭合开关S2，电路中出现的情况是A. 电压表的示数变小B. 电路的总电阻不变C. 灯泡L的亮度不变D. 电路的总功率变大【答案】D【解析】【分析】（1）开关S1闭合后，为串联电路，电阻R与灯泡L串联；开关S2闭合，灯泡L被短路，只有电阻R接入电路；（2）根据电路结构及并联电路特点、欧姆定律及功率公式分析答题，做出选择．【详解】ABC、只闭合开关S1，为串联电路，电阻R与灯泡L串联；电压表测量的是R两端的电压，根据串联电路的电压特点可知，电压表示数要小于电源电压；开关S2闭合时，灯泡被短路，灯泡不发光，电路中只有R，总电阻减小；电压表测量的是电源电压，故电压表示数变大；故ABC错误；D、开关S2闭合后电路总电阻R总变小，电流变大，电阻R两端的电压变大，根据P＝UI可知电路的总功率变大，故D正确．故选D．【点睛】本题是一道闭合电路的动态分析题，分析清楚电路结构、掌握串联电路的特点、掌握功率公式是正确解题的关键．-图象(如图所示)分析，下列结论正确的是（）8. 根据额定电压为2.5V小灯泡的I UA. 当小灯泡的电压为0V时，其电阻为0B. 当小灯泡的电流为0.1A时，其实际功率为0.1WC. 通过小灯泡的电流与其两端的电压成正比D. 小灯泡的额定功率为0.625W【答案】D【解析】【详解】A．电阻是导体的属性，当小灯泡的电压为0V时，电流为零，但电阻不为0，故A错误；B．如图当小灯泡的电流为0.1A时，两端电压为0.5V，其实际功率为P UI==⨯0.5V0.1A=0.05W故B错误；C．因为灯丝电阻随温度升高而变大，当灯两端的电压升高时，灯丝的温度升高，电阻变大，所以通过小灯泡的电流与其两端的电压不成正比，故C错误；D．小灯泡的额定电压为2.5V时，图知电流为0.25A，所以功率为==⨯=P UI2.5V0.25A0.625W故D正确.故选D.9. 如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R短路【答案】B【解析】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，故A错误；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，故B正确；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，故C错误；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，故D错误；故选B．点睛：重点理解当灯泡断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表通过滑动变阻器连接到电源两端，会有示数且接近电源电压．10. 最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是（）A. 欧姆B. 焦耳C. 奥斯特D. 法拉第【答案】B【解析】【分析】【详解】英国物理学家焦耳在大量实验的基础上，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，即即发现了焦耳定律Q=I2 Rt；并且为了纪念他做出的贡献，将他的名字命名为热量（能量）的单位.故选B.11. “全国中小学安全教育平台”和物理学科都强调了安全用电．下列做法符合安全用电要求的是()A. 选用插座时，所有家用电器都使用两孔插座B. 更换灯泡时，不断开电源开关C. 有人触电时，首先切断电源D. 用试电笔检验时，手指不接触笔尾金属体【答案】C【解析】试题分析：选用插座时，大功率家用电器必须使用三孔插座，选项A是错误的；更换灯泡时，必须断开电源开关，选项B 是错误的；发现有人触电时，首先应切断电源，选项C 是正确的；用验电笔检验时，手指不接触笔尖金属体，但手指必须接触笔尾金属体，选项D 是错误的．故本题正确选项是C ．【考点定位】安全用电常识．12. 小萱有一个可以自发电的应急手电筒．当用力压手电筒的手柄时，灯泡就能发光．下列四幅图中的实验，能体现它工作原理的是 A. B. C. D.【答案】B【解析】【分析】（1）手压电筒是利用电磁感应现象制成的，磁性飞轮高速旋转，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光．（2）逐个分析下面四个选择项中各个设备的制成原理，将两者对应即可得到答案．【详解】A. 奥斯特实验证明通电导体周围存在磁场．与手压电筒的制成原理无关．故A 错误．B. 图中导体ab 在磁场中做切割磁感线运动时，电路中产生了感应电流(可以从电流表指针发生偏转来体现)，这是电磁感应现象，与手压电筒的制成原理相符合．故B 正确．C. 此图探究的是电磁铁磁性强弱的影响因素，研究电磁铁磁性强弱与线圈中电流大小有关，与手压电筒的制成原理无关．故C 错误．D. 此图反映了通电导体在磁场中受到力的作用，与手压电筒的制成原理无关，故D 错误．故选B.二、填空题13. 如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a 、b 、c 是它的三个接线柱，旋钮带动滑片转动．若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填“a 和b”、“a 和c ”或“b 和c ”）接线柱接入电路．关于电位器上电阻丝的材料，应该选用_____（选填“铜丝”或“镍铬合金丝”）．【答案】 (1). b 和c (2). 镍铬合金线【解析】【分析】根据顺时针旋转旋钮时灯泡发光变亮判断电位器阻值减小进而确定接线；相同条件下铜丝比镍铬合金丝的阻值小．【详解】若顺时针旋转旋钮时灯泡发光变亮，说明顺时针旋转旋钮时电位器阻值减小，由此说明电位器使用右半部分，故需将b 和c 接线柱接入电路；相同条件下铜丝比镍铬合金丝的阻值小，应该选用镍铬合金丝． 14. 小刚早上8：00出门前查看了他家的电能表示数如图甲所示，然后关闭家中其他用电器，只让电冰箱工作．下午18：00回家后再次查看电能表，显示的数字如图乙所示．则小刚家的电冰箱在这段时间内消耗的电能为_______kW·h ，电冰箱的实际电功率为________W.【答案】 (1). 0.5 (2). 50【解析】（1）电冰箱所消耗的电能W=10124.1kW·h-10123.6kW·h=0.5kW·h ．（2）电冰箱的实际电功率为0.5?P 0.055010W kW h kW W t h====． 15. 如图，已知R 1的阻值为100Ω，电流表A 1、A 2示数分别为1.5A 、0.5A ，则R 2＝_____Ω，经过1min 电阻R 1产生的热量为_____J ．【答案】 (1). 200 (2). 6000【解析】【分析】由电路图可知，两电阻并联在电源两端，电流表A 1测干路电流，电流表A 2测电阻R 2所在支路电流；已知电阻R 1的阻值及通过电阻的电流，由欧姆定律可以求出R 1两端电压；由并联电路电压的特点可知电阻R 2两端的电压，利用U R I =计算R 2的电阻；由电功公式W=UIt 可以求出R 1产生的热量． 【详解】(1)由U I R= 可得,R1两端电压：()111 1.5A 0.5A 100Ω100V U I R ==-⨯= ,由于并联电路两端电压相等,所以电阻R 2两端的电压为100V ，因此R 2的电阻：222100V =200Ω0.5A U R I == ；1min 内电阻R 1产生的热量：100V 1A 60s 6000J Q W UIt ===⨯⨯= .16. 常见的家用热水器有太阳能热水器、电热水器、燃气热水器．若使用太阳能热水器将12L 水由20℃加热到45℃，则水需要吸收太阳能_____J ；若用天燃气热水器加热，则需要完全燃烧_____m 3的天燃气；若使用功率为2000W 的电热水器加热，则需要_____h 的时间（已知水的比热容为4.2×103J/（kg ⋅℃），天燃气的热值为4.2×107J/m 3；不考虑能量转换过程中的损失）【答案】 (1). 1.26×106 (2). 0.03 (3). 0.175【解析】【分析】（1）知道水的体积，利用m=ρV 求水的质量；再利用Q 吸=cm △t 求水吸收的太阳能；（2）不考虑能量转换过程中的损失，天然气完全燃烧释放的热量和水吸收的热量相等，根据Q 放=Vq 求出所需天然气的体积．【详解】水的体积V=12L=12dm 3=0.012m 3，由ρ=m V得水的质量：m=ρV=1×103kg/m 3×0.012m 3=12kg ， 水吸收的热量：Q 吸=cm(t−t 0)=4.2×103J/(kg ⋅℃)×12kg ×(45℃−20℃)=1.26×106J ，即水吸收的太阳能为1.26×106J ；因不考虑能量转换过程中的损失，所以天燃气完全燃烧释放的热量Q 放=Q 吸=1.26×106J ，由Q 放=Vq 可得，需要天然气的体积：V=Q q 放=6731.2610J 4.210/J m⨯⨯=0.03m 3． 用电加热器加热时消耗的电能W=Q 吸=1.26610⨯J ，由P=W t可得加热时间：t=W P =61.26102000J W⨯=6.3310⨯s=0.175h. 17. 如图所示的电路，开关S 接到a 后，电磁铁左端为_____极，小磁针静止时，A 端是_____极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性_____（选填“增强”、“不变”或“减弱”）．【答案】(1). S (2). S (3). 减弱【解析】如图所示的电路，开关S接到a后，根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即大母指所指的右端为N极，则电磁铁左端为S极；小磁针静止时，根据同名磁极排斥、异名磁极吸引的规律可知，A端应是S极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，即电流不变，而线圈的匝数减少了，所以电磁铁的磁性会减弱．点睛：右手螺旋定则应用时，要注意四指弯曲指向电流的方向，千万不要理解成线圈的绕向，有同学容易在这点混淆，有个简单的方法，即使用右手螺旋定则前先把电流方向标在线圈上．18. 党的十九大报告中指出“绿水青山就是金山银山”，倡导保护环境．陵城区76MW风电场项目一期工程已经竣工，风电场项目的推广实现了将风能转化为电能，风能这种绿色能源是_____（选填“可再生”或“不可再生”）能源．【答案】可再生【解析】分析】太阳能属于可再生能源；太阳能具有清洁无污染、环保、节能、取之不尽，用之不竭等特点．【详解】太阳能发电具有清洁无污染（或环保；节能；取之不尽，用之不竭）等优点．19. 汽车已经广泛进入家庭．汽车导航仪与卫星之间是通过_____来传递信息的．【答案】电磁波【解析】【分析】卫星通讯利用了电磁波来传递信息．【详解】汽车导航仪与卫星之间是通过电磁波来传递信息的．。

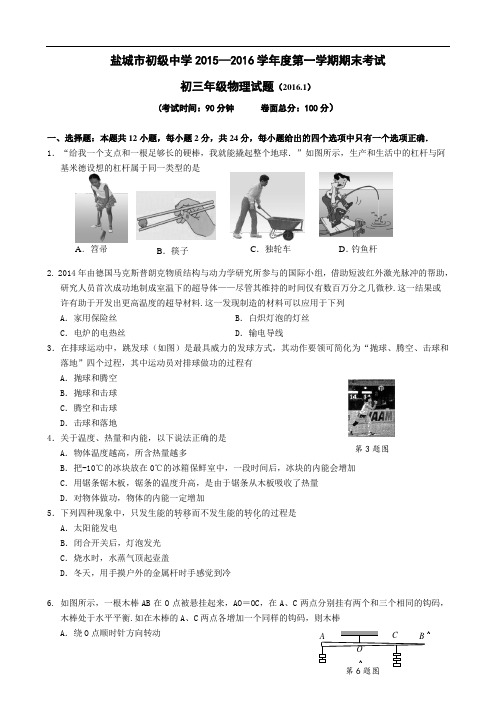

盐城市初级中学2015—2016学年度第一学期期末考试初三年级物理试题（2016.1）(考试时间：90分钟卷面总分：100分）一、选择题：本题共12小题，每小题2分，共24分，每小题给出的四个选项中只有一个选项正确．1．“给我一个支点和一根足够长的硬棒，我就能撬起整个地球．”如图所示，生产和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是2. 2014年由德国马克斯普朗克物质结构与动力学研究所参与的国际小组，借助短波红外激光脉冲的帮助，研究人员首次成功地制成室温下的超导体——尽管其维持的时间仅有数百万分之几微秒.这一结果或许有助于开发出更高温度的超导材料.这一发现制造的材料可以应用于下列A．家用保险丝 B．白炽灯泡的灯丝C．电炉的电热丝 D．输电导线3．在排球运动中，跳发球（如图）是最具威力的发球方式，其动作要领可简化为“抛球、腾空、击球和落地”四个过程，其中运动员对排球做功的过程有A．抛球和腾空B．抛球和击球C．腾空和击球D．击球和落地4．关于温度、热量和内能，以下说法正确的是A．物体温度越高，所含热量越多B．把-10℃的冰块放在0℃的冰箱保鲜室中，一段时间后，冰块的内能会增加C．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量D．对物体做功，物体的内能一定增加5．下列四种现象中，只发生能的转移．．而不发生能的转化．．的过程是A．太阳能发电B．闭合开关后，灯泡发光C．烧水时，水蒸气顶起壶盖D．冬天，用手摸户外的金属杆时手感觉到冷6. 如图所示，一根木棒AB在O点被悬挂起来，AO＝OC，在A、C两点分别挂有两个和三个相同的钩码，木棒处于水平平衡.如在木棒的A、C两点各增加一个同样的钩码，则木棒A．绕O点顺时针方向转动C．独轮车A．笤帚D．钓鱼杆B．筷子A CB A第3题图B ．绕O 点逆时针方向转动C ．仍保持平衡D ．平衡被破坏，转动方向不定7．如图所示的甲、乙两滑轮组，所用滑轮的规格相同，用它们将相同的重物G 匀速提升相同的高度，不计绳重与摩擦，以下说法正确的是 A ．甲滑轮组更省力 B ．甲滑轮组拉力做的功较多C ．两滑轮组拉力做功的功率一定相等D ．两个滑轮组的机械效率一定相等8. 高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”.下列所示电路图能实现上述目标的是9．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V 不变，滑动变阻器的规格是 “10Ω 1A”.实验中，先在a 、b 两点间接入5Ω的电阻，闭合开关S ，移动滑动变阻器的滑片P ，使 电压表的示数为2V ，读出并记录下此时电流表的示数.接着需要 更换a 、b 间的电阻再进行两次实验，为了保证实验的进行，应 选择下列的哪两个电阻 A ．10Ω和40ΩB ．20Ω和30ΩC ．10Ω和20ΩD ．30Ω和40Ω10．将两只额定电压相同的小灯泡L 1、L 2串联在电路中，如图所示. 闭合开关后，发现灯L 1较暗，灯L 2 较亮，则 A ．灯L 1的电阻比灯L 2的电阻大B ．灯L 1的额定功率比灯L 2的额定功率小C ．电路中，灯L 1两端电压比灯L 2两端电压小D ．电路中，通过灯L 1的电流比通过灯L 2的电流大11. 小明将标有“ 6V 6W ”的灯 L 1与标有“ 6V 3W ” 的灯L 2串联，如图所示.下列探究错误的是A ．该电路能探究串联电路的电压特点B ．该电路能探究电流与电压的关系C ．该电路能探究电流做功的多少与电压的关系D ．该电路不可以测出灯泡L 1的额定功率12．现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U —I 图象如图所示.将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从指示灯厕所S 2厕所S 1 指示灯厕所S 2厕所S 1指示灯厕所S 2厕所S 1 指示灯厕所S 1厕所S 2A B C D第7题图AVSR ab P 第9题图L 1 L 2S第10题图第11题图最左端向右滑动的过程中，电压表的示数从8V 开始减小，电流表的示数从0.3A 开始增大.下列结论正确的是A ．电源的电压为8VB ．滑动变阻器的最大阻值为30ΩC ．小灯泡的最大功率为0.3WD ．整个电路的最小功率是2.7 W二、填空题：本题共9小题，每空1分，共24分．13．对人体来说，安全电压一般不高于 ▲ V,家庭电路中，通常用 ▲ 判断火线和零线，用电能表测量 ▲ .14. 如图所示,甲图是一把普通门锁,构造简单，使用方便，图乙是三把钥匙.它们都应用了相关物理知识：(1)开锁时,锁舌能自动弹起,应用了弹簧的 ▲ .(2)钥匙使用时相当于一个 ▲ （填简单机械名称），若同一把锁的钥匙设计成如图乙所示的 三种形状， ▲ (A/B/C)种设计的钥匙开锁最省力.15. 央视《是真的吗？》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟，起火苗，如图所示．这是因为锡是 ▲ (导体/绝缘体) ，将它的两端直接接入电池正负极，就会造成 ▲ ，迅速产生大量的热量使温度达到锡纸的燃点而使之燃烧． 16. 甲、乙两人在相同的水平路面上，分别以1m/s 和0.5m/s 的速度将两个完全相同的木箱沿直线匀速推动了10m.在此过程中，甲推木箱的力 ▲ （大于/小于/等于）乙推木箱的力； ▲ （甲/乙）做功的功率更大.17. 新型防空导弹“红旗－9”试射，导弹上升过程中与空气摩擦导致内能 ▲ (增大/减小/不变)，此内能改变是通过 ▲ 的方式实现的．在航天事业中，用液氢为燃料是因为氢的 ▲ 大． 18. 如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是 ▲ （串联/并联）的．工作时间长了，外壳发烫，是由于电流的 ▲ 效应．19. 小明家的电能表如图所示，家中同时工作的用电器的总功率不能超过 ▲ W ．仅让一只“220V 100W ”的白炽灯泡连续工作15min ，电能表转盘转动了60r ，实际消耗的功率为 ▲ W ，灯泡两端的实际电压 ▲ （高于/等于/低于）额定电压220V.A B C甲乙 第14题图第15题图 第18题图U /V I /A1 02 3 4 5 60.1 0.3 0.5第12题图10 7 62 2 4 DDS425型电子式单相电能表第19题图 第20题图 第21题图20.如图所示是苹果公司于2014年推出的iphone6手机，深受消费者青睐.Iphone6待机时电流约10mA ， 电压5V ，则iphone 6待机时的电功率为 ▲ W ；一块原装iphone 6电池板充满电可供其待机工 作200h ，则该电池板充满电时储存的电能为 ▲ kw ·h ；给电池板充电时，电池板相当于 ▲ （用电器/电源）.21.小明同学获息规格“PZ-220-40”白炽灯泡的电流与电压关系如图．将这只灯泡单独接在220V 电路中， 1度电可以让它工作 ▲ h ；若将两只这样的灯泡串联接到220V 的电路中，电路消耗的总功率为 ▲ W ，此时灯丝的电阻为 ▲ Ω．（取整数）三、解答题：本题8小题，共52分．解答23、24题时应有解题过程． 22.（6分）按题目要求作图：（1）如图甲是木棒撬石块的示意图，请在图中用小黑点标出支点，用符号O 表示，并画出动力F 的力臂．（2）如图乙.请用笔画线代替导线在图中连接家庭电路.要求开关控制螺口灯泡，三线插座直接接入电路.图甲 图乙火线零线 地线灯泡三线插座 第22题图F23.（6分）利用如图所示的滑轮组，在5s 内将重为240N 的物体匀速向上提起0.2m ，竖直向上的拉力F为100N.不计绳重和摩擦.求：（1）滑轮组的机械效率；（2）拉力F 的功率； （3）若用此滑轮组匀速提升600N 的物体需要多大拉力?24．（6分）如下表所示，是一种全自动热水器的铭牌．如果该热水器在额定电压下工作时效率为70％，现将一满箱25℃的水加热到45℃.求： （1）该热水器中加热电阻的阻值； （2）此过程中水吸收的热量； （3）此过程需要加热多长时间？25．在探究“物体动能的大小与哪些因素有关”的实验中，小明同学设计了如图所示甲、乙、丙三次实验.让小球从同一斜面上某处由静止开始向下运动，然后与放在水平面上的纸盒相碰，小球与纸盒在水平面上共同移动一段距离后静止.（1）本实验的研究对象是 ▲ （小球/纸盒）,研究方法是 ▲ . （2）选用甲、乙两次实验可以得出的结论是:在 ▲ 相同时,物体的 ▲ 越大动能越大.（3）选用甲、丙两次实验是为了探究 ▲ .（4）以上探究过程结束时小球、纸盒都归于静止，但从能量转化角度看本实验将机械能转化为 ▲ 能.26. 探究“影响电流热效应的因素”实验中：（1）为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，实验中烧瓶内液体小明选择了煤油而不是水，这样选择的理由是 ▲ .××牌全自动热水器列号：SHP2—12D 容量：50L额定功率：2 kW 类别：防触电保护一类 额定电压：220V 净重：32 kg出厂日期：×年×月×日 编号：2015031000南京市××厨房设备有限公司制造第23题图hS 212m hS 1m12h S 3m 甲第25题图（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升（见表）．由此得出：同一导体，在▲相等时，▲越大，其产生的热量越多.（3）若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中▲（A/B）烧瓶中的电阻与甲图中的烧瓶电阻▲（串/并）联.（4）小明提议利用上述实验装置改做““比较水和煤油的吸热能力”的实验，则他应选择乙图中▲（A/B）烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成▲相同的水.水和煤油吸热的多少是通过▲（温度计示数升高量/加热时间）来间接反映的.27．某同学做“测量小灯泡额定功率”的实验时，连接了如甲图所示的部分电路，实验前观察小灯泡的螺旋套上标有“3.8V”字样.（2）（2数变大）．图甲第27题图（1）（2）闭合开关前小明发现电流表指针位置如图乙所示，他应该 ▲ ；闭合开关后，发现灯泡立刻发出耀眼的光，他在实验中操作不当之处是 ▲ .（3）正确操作后，小明同学闭合开关，移动滑片，眼睛看 ▲ ，使电压表的示数为 ▲ V时小灯泡正常发光，此时电流表表盘如丙图所示，则小灯泡的额定电功率是 ▲ W. （4）向左移动变阻器滑片，会看到灯泡变 ▲ （暗/亮）一些，在她移动滑片过程中，发现电压表示数要比电流表示数变化的快，这是因为 ▲ . （5）假如电压表15V 量程损坏，3V 量程能正常使用，电源电压为6V 且稳定不变，仍利用现有的器材测定小灯泡的额定功率,为完成实验，正确的操作方法是： ▲ .28．(10分)阅读短文，回答问题：漏电保护断路器电给我们带来便利的同时也带来安全隐患，根据安全用电要求，现在，许多用户特别是新建楼房的电路中除了要安装防止电流过大的空气断路器（俗称“空气开关”）外，还必须安装如图甲所示的漏电保护断路器（俗称“漏电保护器”），它们通常安装在供电箱中.图甲 图乙家用漏电保护断路器是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图乙中I 3为零，进户线中流入的电流I 1和流出的电流I 2相等．如果电路中某处发生漏电(漏电是指电流从墙体、人体、接地线或其他路径流向地面)，即图中的I 3不为零，就会造成I 1和I 2不相等，当I 1和I 2的差异达到一定值，漏电保护断路器便会迅速自动切断电路．排除漏电故障后，重新合闸即可恢复供电．为确保使用安全，漏电保护断路器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换． 图乙1 230.20.40.60.20.40.612 3图丙第27题图（2）漏电 保护 器火线I 1零线I 2 进户线 I 3接地线 用 电 器第28题图(1)图丙图丁（1）漏电保护断路器实质上就是一个▲（电源/用电器/开关）.（2）家庭电路电流过大的原因有▲ (只需答一个原因) , 当家庭电路电流过大时，漏电保护断路器▲ （能/不能）自动切断电路.（3）如果电路中发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为▲ .（4）站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为3000Ω，人与地面、电线等的接触电阻为2500Ω，电路中安装了规格为如图丁所示的漏电保护断路器，该漏电保护断路。

江苏省盐城市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共15题；共15分)1. （1分）(2017·响水模拟) 下列有关物理量的估测，符合实际的是（）A . 中学生跑完50m用时约3sB . 中学生爬楼的功率大约100WC . 一个中学生的体重约为5000ND . 教室内一盏日光灯正常发光的功率约为1000W2. （1分） (2018九下·临邑月考) 如图所示四幅秀美的风景图片，能说明分子无规则运动的是（）A . 薰衣草落叶归根B . 油菜花花香阵阵C . 缤纷秋叶色彩梦D . 冬天雾凇玉树琼3. （1分） (2019九上·吉林月考) 下列现象中，利用热传递使物体的内能减小的是（）A . 来回弯折的铁丝温度会升高B . 冬季用热水袋取暖C . 手接触冰块会觉得很冷D . 自行车轮胎放气时，气门嘴处温度会降低4. （1分） (2018九上·东台期末) 小华用如图所示电路进行如下操作，下列说法正确的是（）A . 直接将A，B连接，闭合开关后电路短路B . 测量电流时，应将电流表“+”接在A点，“-”接在B点C . 在A，B间接电压表，闭合开关后电压表无示数D . 在A，B间接另一灯泡，两灯泡是并联的5. （1分） (2019九上·遵义月考) 一瓶酒精用去一半后，剩下的酒精（）A . 热值不变，比热容减小一半B . 热值减小一半，比热容不变C . 热值和比热容都减小一半D . 热值和比热容均不变6. （1分） (2018九上·安庆月考) 关于物体的内能，下列说法正确的是（）A . 温度为0℃的物体没有内能B . 做功可以改变物体的内能C . 物体的内能增加，一定是温度升高了D . 温度相同的1kg水和1g水，内能相同7. （1分）下列说法中，正确的是（）A . 电流通过导体消耗的电能越多，电功率越大B . 电功率小的用电器消耗的电能少C . 千瓦时是电功率的单位D . 1s内电流通过用电器做功越多，电功率越大8. （1分） (2017九上·青岛期中) 下列说法错误的是（）A . 在闭合电路中，电流是从电源的正极经用电器流向电源的负级B . 电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引C . 在金属中，自由电子的定向移动形成电流D . 玻璃、陶瓷、石墨、油都是绝缘体9. （1分）(2016·无锡模拟) 如图是一种手压式环保节能手电筒的结构示意图。

江苏省盐城市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、填空题：(共20分，每空1分) (共10题；共20分)1. （2分）自然界一切物体都在运动，物质世界是个________ 的世界．下列实例都涉及到运动，其中属于宏观物体运动的有________ ，属于微观世界运动的有________ ．（填序号）①公路上行驶的汽车；②哈尔滨路旁的丁香花的扑鼻香气；③奔跑的猎豹；④月亮绕着地球运转；⑤过山车在弯曲的轨道上行驶；⑥早上还没有起床就闻到了厨房里传来的阵阵饭香；⑦清晨，喜鹊在我们可爱的校园中快乐的飞翔．2. （2分） (2019九上·高州期中) 如图所示，闭合开关S后，要使L1、L2都发光，甲表是________，乙表是________，（以上两空均填“电压表”或“电流表”）电压表测量的是________（填“L1”“L2”或“电源”）两端的电压。

3. （2分）(2018·济宁) 打扫房间时，小明用干绸布擦穿衣镜，发现擦过的镜面黏上细小绒毛。

这是因为擦过的镜面因________而带了电。

带电体有________的性质，所以绒毛被吸在镜面上。

4. （2分）(2016·林西模拟) 探究伏安法测量小灯泡的电阻实验中，电流表、电压表的示数如图，可知小灯泡此时的电阻值为________Ω．5. （2分）图中所示，是研究决定电阻大小因素的实验，AB和CD是粗细不同、长度相同的镍铬合金线。

这个实验研究的是导体电阻大小跟导体的________ 是否有关。

6. （2分）如图所示的电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V 的示数将________，电压表V示数与电流表A1示数的比值将________．（选填“变小”、“不变”或“变大”）7. （2分）丹麦交通部长在京秀骑行：称经常骑车上班，如图为皮娅女士骑自行车来到丹麦驻华使馆．皮娅女士骑自行车前往丹麦驻华使馆过程中，皮娅女士以________为参照物是静止的．车把上的塑料是从________（填“磁性”“导电性”或“导热性”）方面选材．8. （2分）(2019·濮阳模拟) 如图所示，若甲、乙均为电压表，闭合开关S，则两电压表的示数比U甲：U 乙＝3：2，则R1：R2＝________；若甲、乙均为电流表，断开开关S，则R1、R2为________（选填“串联”或“并联”），两电流表的示数比I甲：I乙＝________。

江苏省盐城市建湖县2016届九年级物理上学期期末考试试题
九年级物理答案
二、填空题：每空1分，共22分
13、通电线圈在磁场中受力运动磁场的强弱 14、1.5 省力 0.67
15、基本额定最大 4400 ①②
16、小车速度木块被撞开的距离
17、36 4320 18、变小变大
19、0.02 0.66 44 20、不变变大变大
三、解答题：共54分.
21、（6分）（每图2分）（略）
22、（6分）（1）8.4×105J （2）9×105J （3）93.3%
23、（9分）（1）（3分）0.1A （2）（2分）将电阻R改成滑动变阻器（电阻箱）
（3）（3分）不会被自动剔除 0.5kg
24、（6分）（1）匀速（2）动滑轮有重力；
（3）0.1 0.14 71.4% （4）增大
25、（10分）（1）连图（略）（2）大小电压（3） 4.0 14.3
（4）灯泡两端电压越大，灯泡亮度越强
（5）C （6）不相等变化的
26、（7分）（1）（2分）略（2）最大（3）小灯灯座处断路（接触不良）
（4）2.5V 4.5W （5）A
27、（10分）（每小题2分）（1）并联（2）C （3）B （4）（图为两电热膜并联，
图略）（5）6.6。

江苏省盐城市盐都区2016届九年级上学期期末物理试卷一、选择题：本题共12小题，每小题2分，共24分．每小题只有一个选项正确1．下列工具中，正常使用时属于省力杠杆的是（）A．定滑轮B．开瓶起子 C．托盘天平 D．钓鱼竿2．下列实例中，力对物体没有做功的是（）A．叉车向上举起货物 B．小明用力推石头但石头不动C．小欣背着书包上楼 D．小林沿着斜面向上拉动物体3．如图所示，用下列装置提升同一重物，若不计滑轮自重及摩擦，则最省力的是（）A． B．C．D．4．为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小．这种电线不符合规格的主要原因是（）A．电线的面积引起电阻偏小B．电线的材料引起电阻偏小C．电线的长度引起电阻偏大D．电线的横截面积引起电阻偏大5．关于内能、热量和温度，下列说法中正确的是（）A．温度低的物体可能比温度高的物体内能多B．物体内能增加，温度一定升高C．物体内能增加，一定要从外界吸收热量D．物体温度升高，它的热量一定增加6．卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是（）A． B． C．D．7．如图所示，捻动滚摆的轴使其升高后释放，观察滚摆运动过程，长时间后滚摆停止上下滚动．下列说法正确的是（）A．滚摆下降时，重力势能减小，动能减小B．滚摆到最低点后又上升，重力势能转化为动能C．滚摆整个运动过程中，机械能守恒D．滚摆每次上升的高度逐渐减小，说明滚摆的机械能减小8．5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器消耗电功率的仪表B．小明家5月初至6月初消耗的电能是900kW•hC．小明家所有用电器同时工作，总功率不得超过2.2kWD．若电能表转盘在10min内转过500转，则用电器的总功率为1.2kW9．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测得ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电压值C．分析数据，得出结论D．换用电压表的另一量程，再测出几组电压值10．铁的比热容大于铜的比热容．质量相等的铁块和铜块吸收相等的热量，若吸收的热量全部转化为内能，则铁块的（）A．温度升高较少 B．末温较低 C．内能增加较少 D．内能较小11．小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变．产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路12．在图示电路中，电源电压恒定不变，R0为定值电阻，闭合开关S，调节滑动变阻器到r或4r时，变阻器的电功率均等于P．当电路的总功率为P时，必须调节滑动变阻器R的阻值到（）A．3r B．5r C．7r D．9r二、填空题：本题共8小题，每空1分，共24分13．小明家新买了一辆轿车，爸爸告诉他这辆车每行驶100km耗油5kg．这些汽油完全燃烧要放出J的热量（汽油的热值q=4.6×107J/kg），油箱中的油用掉一半时，剩下汽油的热值将（变大/不变/变小）．“汽车不但要吃油，有时也要喝水”，用水冷却发动机是因为水的大．14．夏天常用的电热驱蚊器是利用电流的效应工作的，与电灯、电风扇等其它家用电器是联在电路里的，其发热元件正常工作时的电阻为8800Ω，接在家庭照明电路中，正常工作100s产生的热量是 J．15．图甲所示两种使用测电笔的方法中正确的是．图乙所示是两种硬导线与螺钉压按式接法（箭头方向表示拧紧螺钉的方向）．其中容易造成接触不良的是．如图丙所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路，使空气开关跳闸．16．取一只透明卷盒，底部钻一小孔，刚好能将电子式火花发生器的放电针管紧紧地塞进孔中，向盒中滴入数滴酒精，再将盒盖盖紧．当掀动电火花发生器的按钮点燃酒精时，可观察到盒盖，同时听到“砰”的一声响．这时盒内燃气的内能（变大/不变/变小），四冲程汽油机的冲程就是根据这个原理工作的．17．小明把铜片A和铁片B插到菠萝中，做成了一个“水果电池”，将此电池直接接到电压表两端，电压表指针偏转如图所示．“水果电池”供电时，将能转化为电能，铁片B是电池的极（正/负）．该电池（可以/不可以）直接用来给2节电池的手电筒供电．18．如图所示，用固定在墙上的三角支架ABC放置空调室外机．如果A处螺钉松脱，则支架会绕点倾翻．已知AB长40cm，AC长30cm．室外机的重力为300N，正好处在AB中点处，则A处螺钉的水平拉力为N（支架重力不计）．为了安全，室外机的位置应尽量（选填“靠近”或“远离”）墙壁．19．如图，AB间的弹簧中间有可收缩的导线将变阻器接入电路，R1为定值电阻．当闭合S，A板上受到压力增大时，电流表示数将，此时电路总功率将，此装置可作压力计使用，当压力减小时，压力计指针向左摆动，应把（电流表/电压表）改装为压力计．20．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣图象，如图乙所示．分析图象可知，当导体的电阻为Ω时，通过它的电流为0.2A；当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为；实验过程中，小明控制导体两端的电压为V．三、解答题：本题8小题，共52分．解答题22、23题时应有解题过程．21．按照题目要求作图．（1）在图甲中画出使杠杆OA平衡时的最小动力F1和阻力F2的力臂．（2）在图乙所示电路中的圆圈内填上适当的电表符号，使R1与R2并联．（3）图丙表示厨房里有两个插座，分别为电饭锅和其他电器供电．请将开关和两个插座正确连入电路中．（开关只控制电饭锅插座）22．利用如图所示的滑轮组，在5s内将重为300N的物体匀速向上提起0.2m，竖直向上的拉力F为125N．求：（1）有用功；（2）滑轮组的机械效率；（3）拉力的功率．23．如图所示是小丽家厨房安装的一个小厨宝．小厨宝利用水箱储水，加热一段时间后，拧开水龙头就会有热水流出，其相关参数如下表所示．产品名称储水式小厨宝额定电压220V 额定功率1200W最高温度75℃额定容量6.0L（1）小厨宝正常工作时的电阻是多大？（计算结果保留一位小数）（2）要把满箱水从15℃加热到38℃，需要吸收多少热量？小厨宝正常工作时至少需要加热多长时间？[c水=4.2×103J/（kg•℃）]（3）小丽了解到有另一种速热式电热水器，额定功率为5000W，冷水流经速热式电热水器时，很快就可流出达到预设温度的热水，小丽家的电能表允许通过的最大电流为10A，通过计算说明在她家的电路中能否安装这种电热水器．24．做物理实验要遵循实事求是的原则．芳芳同学按照图所示装置对动滑轮特点进行了探究，记录的数据如下表：实验次数物重G/N 弹簧测力计示数F/N1 1.0 0.72 1.5 1.03 2.0 1.3（1）该实验中出现这样结果的主要原因是和，除此之外弹簧测力计还应沿方向做运动．（2）分析表中数据你还发现：随物重的增大该装置的机械效率（增大/减小/不变）．25．小明总结所做的物理探究实验后发现：（1）当要研究的物理量与多个因素有关时，都要采用控制变量法．如图甲实验研究小球动能的大小与速度的关系就要多次改变的大小，同时控制小球的不变．乙实验中只有物质的不同，其他因素必须控制同（例如烧杯的规格相同、水和沙的相等、酒精灯加热方式相同等）．（2）当要研究的物理量不易直接测量时，都要想办法把它们的大小间接表示出来，这种研究物理问题的方法叫转换法．如图甲实验中小球动能的大小是通过观察比较物块B 反映出来的．乙实验中水和沙子吸收热量的多少是用（加热时间/温度计示数）来反映的．26．在验证“电功与电流、电压的关系”活动中，同学们设计了如图甲、乙、丙三个电路．（1）经过讨论，同学们一致认为不应该选择图（甲/乙/丙）电路，理由是该图无法利用控制变量法进行探究；（2）为验证电流做功与电压的关系，应该选择图所示的电路；（3）小明发现，按图乙电路实验时L1比L2亮，同时观察到A1示数比A2大，这说明相同时间内（L1/L2）的电功大，由此可得出的结论是．接着他将这两个灯泡按图丙连接好观察到（L1/L2）更亮．27．在“测量小灯泡电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为3.8V：（1）连接电路时，开关应．（2）图甲是小刚所接的实验电路，其中有一根导线连接错误，请你在错误的导线上打“×”，并用笔画线代替导线画出正确的接法．（3）纠正错误后闭合开关，灯泡不亮．小组同学提出下列原因，其中不合理的是A．滑动变阻器接入电路电阻太大 B．导线接触不良C．灯泡灯丝断了 D．电源正、负极接反了（4）故障排除后，小刚进行了实验，根据测量数据，画出了小灯泡电流、电压变化的图象，如图乙所示，由图象可知小灯泡的额定功率为W，此时小灯泡的电阻为Ω．（5）细心的同学观察图象发现这不是一条直线图象，从而得出灯泡中的电流与其两端的电压并不成正比．请你分析导致这种现象的原因是．28．阅读短文，回答问题：空调热水器空调热水器，又名空气能热泵热水器．其工作原理示意图如图所示．工作过程中空调热水器通过一种工作媒质在蒸发器里迅速变成气态，在经过压缩机（消耗少量电能）将其压缩成高温高压的气体，然后在冷凝器中重新变成液态，达到给水加热的目的．空调热水器具有高效节能的特点，产生相同的热水量，比传统的电热水器和燃气热水器的能量更高．热水产出率和能效比是衡量空调热水器性能的两个重要指标．热水产出率是指该热水器当进水温度为20℃，出水温度为50℃时，每小时可出热水的体积数，能效比是指加热过程中水吸收的热量与消耗电能的比值．下表为两种型号“空调热水器”在进水温度20℃时测定的部分参数．型号 A B出水温度（℃）50额定功率（kW） 1 2额定电压（V）220热水产出率（L/h）100环境温度范围（℃）﹣10～50（1）空调热水器工作时产生的热量（大于/等于/小于）它所消耗的电能．（2）下列关于空调热水器的判断中，正确的是A．工作媒质在冷凝器中不断吸热B．空调热水器消耗的电能越少，其能效比越高C．由于电流的热效应，热水吸收的热量一部分来自于电流产生的热量D．压缩机通过做功的方式增加了工作媒质的内能（3）A型热水器正常加热过程中，每小时流经冷凝器中的水吸收的热量为J，其能效比为．（4）若B型热水器的能效比为4.2，则它的热水产出度为L/h．江苏省盐城市盐都区2016届九年级上学期期末物理试卷参考答案与试题解析一、选择题：本题共12小题，每小题2分，共24分．每小题只有一个选项正确1．下列工具中，正常使用时属于省力杠杆的是（）A．定滑轮B．开瓶起子 C．托盘天平 D．钓鱼竿【考点】杠杆的分类．【专题】比较思想；简单机械．【分析】结合生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆【解答】解：A、定滑轮在使用过程中，动力臂等于阻力臂，是等臂杠杆．B、开瓶起子在使用过程中，动力臂大于阻力臂，是省力杠杆；C、托盘天平在使用过程中，动力臂等于阻力臂，是等臂杠杆；D、钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆．故选B．【点评】杠杆根据其省力情况可以分为三类：动力臂大于阻力臂的杠杆为省力杠杆；动力臂小于阻力臂的杠杆为费力杠杆；动力臂等于阻力臂的杠杆为等臂杠杆．2．下列实例中，力对物体没有做功的是（）A．叉车向上举起货物 B．小明用力推石头但石头不动C．小欣背着书包上楼 D．小林沿着斜面向上拉动物体【考点】力是否做功的判断．【专题】应用题；定性思想；功、功率、机械效率．【分析】本题要抓住做功的两个必要因素：（1）作用在物体上的力；（2）物体在力的方向上通过的距离；二者缺一不可．【解答】解：A、叉车向上举起货物，货物在拉力作用下提升了一段距离，符合做功的两个必要因素，故A不符合题意；B、小明用力推石头但石头不动，小明对石头施加一个拉力，向前没有移动距离，有力没有距离，所以没做功，故B符合题意．C、小欣背着书包上楼，书包在拉小欣上楼的力作用下升高了一段距离，符合做功的两个必要因素，故C不符合题意；D、小林沿着斜面向上拉动物体，物体在拉力作用下提升了一段距离，符合做功的两个必要因素，故D不符合题意；故选B．【点评】本题考查判断力是否做功时应注意做功的两个必要因素：力和物体在力的方向上通过的距离；二者缺一不可．3．如图所示，用下列装置提升同一重物，若不计滑轮自重及摩擦，则最省力的是（）A． B．C．D．【考点】滑轮组及其工作特点．【专题】应用题；简单机械．【分析】根据滑轮组绳子拉力的计算，定滑轮及其工作特点和动滑轮及其工作特点对各个选项注意分析即可．【解答】解：A、此图是动滑轮，由动滑轮及其工作特点可知，省一半的力，即F=G；B、此图是定滑轮，由定滑轮及其工作特点可知，不省力，即F=G；C、此图是滑轮组，绕在动滑轮上的绳子由3股，则F=G；D、此图是滑轮组，绕在动滑轮上的绳子由2股，则F=G．由以上可知：在滑轮重及摩擦不计的情况下最省力的是C．故选C．【点评】此题主要考查滑轮组绳子拉力的计算，定滑轮及其工作特点和动滑轮及其工作特点等知识点，综合性强，难易程度适中，是一道很典型的题目．4．为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小．这种电线不符合规格的主要原因是（）A．电线的面积引起电阻偏小B．电线的材料引起电阻偏小C．电线的长度引起电阻偏大D．电线的横截面积引起电阻偏大【考点】影响电阻大小的因素．【专题】应用题；电压和电阻．【分析】依据影响电阻大小的因素来判断．影响电阻大小的因素共有四个：材料、长度、横截面积、温度．【解答】解：在实际输电中长度、材料及温度可以看作是不变的；故当导体的长度、材料、温度不变时，横截面积越小，电阻越大．本题中的条件即为直径小，即截面积小；故导致电阻偏大，故ACD错误，D正确．故选D．【点评】本题考查影响电阻大小有关因素的掌握情况，注意探究电阻大小时，用控制变量法进行分析．5．关于内能、热量和温度，下列说法中正确的是（）A．温度低的物体可能比温度高的物体内能多B．物体内能增加，温度一定升高C．物体内能增加，一定要从外界吸收热量D．物体温度升高，它的热量一定增加【考点】温度、热量与内能的关系．【分析】要解答本题需掌握：温度、内能、热量三者的关系，以及描述的术语不同．【解答】解：A、温度低的物体可能比温度高的物体内能多，因为内能的大小不但和温度有关，还和质量和状态有关．故A正确．B、物体内能增加，温度不一定升高．比如：晶体在熔化过程，温度不变，但内能增加．故B不正确．C、物体内能增加，一定要从外界吸收热量，这句话不正确，因为改变物体内能的方法有：做功和热传递．故C不正确．D、物体温度升高，增加的是内能，而不能说热量增加，因为热量是一个过程量，只能在热传递的过程中描述其多少．故D不正确．故选A【点评】本题主要考查学生对：温度、内能、热量关系的理解和掌握．6．卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是（）A． B． C．D．【考点】串、并联电路的设计．【专题】电流和电路．【分析】由题意可知，照明灯和换气扇都能各自独立工作，说明它们的连接方式是并联．结合选项中的电路图可做出判断．【解答】解：照明灯和换气扇，有时需要独立工作，有时需要同时工作．说明电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且各自的支路有一个开关控制，干路上没有开关．对照选项中的电路图可知，只有C符合要求．故选C．【点评】本题考查了并联电路的特点：用电器并联时可以相互不影响，开关可以各自控制自己的支路．7．如图所示，捻动滚摆的轴使其升高后释放，观察滚摆运动过程，长时间后滚摆停止上下滚动．下列说法正确的是（）A．滚摆下降时，重力势能减小，动能减小B．滚摆到最低点后又上升，重力势能转化为动能C．滚摆整个运动过程中，机械能守恒D．滚摆每次上升的高度逐渐减小，说明滚摆的机械能减小【考点】动能和势能的大小变化；动能和势能的转化与守恒．【专题】应用题；机械能及其转化．【分析】分析滚摆的向上运动时的速度及高度的变化，则可知动能及重力势能的变化；根据机械能的定义可知机械能的变化．【解答】解：A、滚摆下降时，质量不变，速度增大，故动能增加，高度减小，即重力势能减小，故错误；B、滚摆到最低点后又上升，质量不变，速度减小，动能减小，同时高度增加，重力势能增加，故是将动能转化为重力势能的过程，故错误；C、由于空气的摩擦，所以整个过程中，一部分机械能会转化为内能，故机械能是减小的，故错误；D、滚摆每次上升的高度逐渐减小，说明滚摆的机械能减小，故正确；故选D．【点评】本题考查了机械能的定义及动能和重力势能的相互转化，注意在不计空气阻力和摩擦时，机械能总量是保持不变的．8．5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器消耗电功率的仪表B．小明家5月初至6月初消耗的电能是900kW•hC．小明家所有用电器同时工作，总功率不得超过2.2kWD．若电能表转盘在10min内转过500转，则用电器的总功率为1.2kW【考点】电功率的计算；电能表参数的理解与电能的求法．【专题】计算题；应用题；电能和电功率．【分析】（1）电能表是用于测量电能的仪表；（2）读出5月和6月份电能表的示数，而后计算出电能多少即可；（3）据公式P=UI计算即可；（4）2500R/kW•h表示每消耗1kW•h的电能，电能表的转盘转2500转，据此求出10min内消耗的电能，再根据P=求出该电能表上用电器的总功率．【解答】解：A、电能表是测量用电器消耗电能多少的仪表，故A错误；B、6月初的示数1342.8kW•h，5月初，小明家中的电能表示数1222.8kW•h，故小明家5月初至6月初消耗的电能是W=1342.8﹣1252.8=90kW•h，故B错误；C、据表盘的参数可知，此时总功率不得超过P=UI=220V×40A=8800W=8.8kW，故C错误；D、电能表的转盘转500转消耗的电能为：W=kW•h=0.2kW•h，该电能表上用电器的总功率：P===1.2kW，故D正确．故选D．【点评】本题考查了电能表的作用和消耗电能的计算，关键是电能表参数含义的理解与掌握．9．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测得ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电压值C．分析数据，得出结论D．换用电压表的另一量程，再测出几组电压值【考点】探究串、并联电路中的电压规律实验．【专题】探究型实验综合题．【分析】研究串联和并联电路的电压和电流时为了实验结论具有普遍性，采用相同灯泡和不同灯泡进行多次实验．【解答】解：用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．故选B．【点评】探究串联、并联电路的电流、电压的特点时要选择相同规格的灯泡，不同规格的灯泡，不同的用电器进行实验，才能使实验结论更准确．10．铁的比热容大于铜的比热容．质量相等的铁块和铜块吸收相等的热量，若吸收的热量全部转化为内能，则铁块的（）A．温度升高较少 B．末温较低 C．内能增加较少 D．内能较小【考点】比热容的概念．【专题】比热容、热机、热值．【分析】由吸热公式Q吸=cm△t可知，质量相同的不同物质，吸收相同的热量，比热容大的温度升高少，比热容小的温度升高多．【解答】解：A、质量相同的铁块和铜块，因为铁的比热容大于铜的比热容，吸收相同的热量后，由Q吸=cm△t可知，铜块的温度升高的多，铁块的温度升高较少，故A正确；B、由于铁和铜的初温不确定，所以铁块和铜的末温也不确定，故B错误；CD、铁块和铜块吸收相等的热量，所以铁块和铜块的增加的内能是相同的，故CD错误．故选A．【点评】本题考查了学生对吸热公式Q吸=cm△t掌握和运用，理解并记住：质量相同的不同物质，吸收或放出相同的热量，比热容大的物体温度变化小；变化相同的温度，比热容大的物体吸收或放出的热量多．11．小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变．产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路【考点】电流表、电压表在判断电路故障中的应用．【专题】压轴题．【分析】电流表测量L2的电流，电压表可测电源电压，若一灯灭了，而两个电表示数不变，则是L1断路了．【解答】解：两个电灯是并联，电压表测量并联后的电压，也为电源电压，电流表与L2串联，测量L2的电流，若一灯灭了，两表示数不变，说明电压表还能与电源相通，L2中还有电流，只有是L1不亮，它断路了．故选C．【点评】本题考查了电路故障的判断．在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．12．在图示电路中，电源电压恒定不变，R0为定值电阻，闭合开关S，调节滑动变阻器到r或4r时，变阻器的电功率均等于P．当电路的总功率为P时，必须调节滑动变阻器R的阻值到（）A．3r B．5r C．7r D．9r【考点】电功率的计算．【专题】计算题；电能和电功率．【分析】由图知，R0与R串联，根据P=I2R分别表示出调节滑动变阻器到r或4r时变阻器的电功率，从而得到R0与r的电阻关系；由P=表示电路的总功率，从而计算滑动变阻器R连入电路的阻值．【解答】解：由电路图可知，R0与R串联，由P=I2R可知，当滑动变阻器连入电阻的阻值为r时，变阻器的功率：P=I2R=（）2×r，同理，当滑动变阻器连入阻值为4r时，变阻器功率：P=（）2×4r，由题可得在：（）2×r=（）2×4r解得：R0=2r，。
