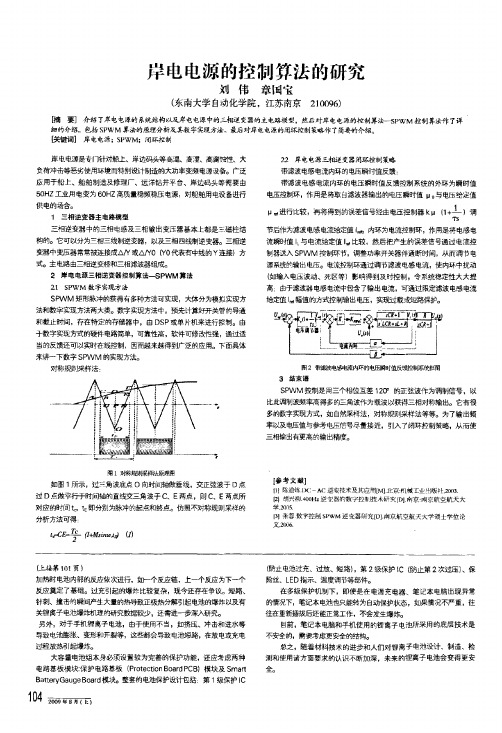

岸电电源的控制算法的研究刘伟章闺宝(东南大学自动化学院，江苏南京210096)[摘要]介绍了岸电电源的系统结构以及岸电电源中的三相逆变器的主电路模型，然后对岸电电源的控制算法—5P w M控制算法作了详细的介绍。
包,}g-S PW M算法的原理分析及其数字实现方法。
最后对岸电电源的闭环控糊轻略作了简要的介绍。
D蝴】岸电电源；SP W M；闭环控制岸电电源是专门针对船上、岸边码头等高温、高湿、高腐蚀性、大负荷冲击等恶劣使用环境而特别设计制造的大功率变频电源设备。
广泛应用于船上、船舶制造及修理厂、远洋钻井平台、岸边码头等需要由50H Z工业用电变为60H Z高质量稳频稳压电源，对船舶用电设备进行供电的场合。
1三相逆变器主电路模型三相逆变器中的三相电感及三相输出变压器基本上都是三磁柱结构的。
它可以分为三相三线制逆变器，以及三相四线制逆变器。
三相逆变器中变压器常常被连接成△Ⅳ或△，Y0(Y0代表有中线的Y连接)方式。
主电路由三相逆变桥和三相滤波器组成。
2岸电电源三相逆变器控制算法—S PW M算法21SPW M数字实现方法SP W M矩形脉冲的获得有多种方法可实现，大体分为模拟实现方法和数字实现方法两大类。
数字实现方法中，预先计算好开关管的导通和截止时间，存在特定的存储器中，由D SP或单片机来进行控制。
由于数字实现方式的硬件电路简单，可靠性高，软件可修改性强，通过适当的反馈还可以实时在线控制，因而越来越得到广泛的应用。
下面具体来讲一下数宇SP W M的实现方法。
对称规则采样法：圈l对韵书呗嵊样法原理图如图1所示，过三角波底点0向时间轴做垂线，交正弦波于D点过D点做平行于时间轴的直线交三角波于C、E两点，则C、E两点所对应的时间t。
t E即分别为脉冲的起点}哄点。
仿照不对称规则采样的分析方法可得：￡f￡匹罢(1+M sinw,t v)(』)22岸电电源三相逆变器闲环控制策略带滤波电感电流内环的电压瞬时值反馈：带滤波电感电流内环的电压瞬时值反馈控制系统的外环为瞬时值电压控制环，作用是将取自滤波器输出的电压瞬时值u o与电压给定值1p。
