双闭环直流电机调速系统的SIMULINK仿真实验魏小景张晓娇刘姣（自动化0602班）摘要：采用工程设计方法对双闭环直流调速系统进行设计，选择调节器结构，进行参数的计算和校验;给出系统动态结构图，建立起动、抗负载扰动的Matlab Simulink 仿真模型.分析系统起动的转速和电流的仿真波形 ,并进行调试 ,使双闭环直流调速系统趋于合理与完善。
关键词:双闭环调速系统;调节器;Matlab Simulink建模仿真1.引言双闭环直流调速系统是目前直流调速系统中的主流设备，具有调速范围宽、平稳性好、稳速精度高等优点，在理论和实践方面都是比较成熟的系统，在拖动领域中发挥着极其重要的作用。
由于直流电机双闭环调速是各种电机调速系统的基础，直流电机双闭环调速系统的工程设计主要是设计两个调节器。
调节器的设计一般包括两个方面:第一选择调节器的结构,以确保系统稳定,同时满足所需的稳态精度. 第二选择调节器的参数,以满足动态性能指标。
本文就直流电机调速进行了较系统的研究，从直流电机的基本特性到单闭环调速系统，然后进行双闭环直流电机设计方法研究，最后用实际系统进行工程设计，并采用Matlab/Sim-ulink进行仿真。
2.基本原理和系统建模为了实现转速和电流两种负反馈分别起作用,在系统中设置了两个调节器,分别调节转速和电流,二者之间实行串联连接. 把转速调节器ASR 的输出当作电流调节器ACR 的输入,再用电流调节器的输出去控制晶闸管整流器的触发装置GT ,TA为电流传感器,TG 为测速发电机. 从闭环结构上看,电流调节环在里面,叫做内环,转速调节环在外边叫做外环,这样就形了转速、图1 直流电机双闭环调速系统的动态结构图3.系统设计调速系统的基本数据如下:晶闸管三相桥式全控整流电路供电的双闭环直流调速系统, 系统参数：直流电动机：220,13.6,1480/m in,0.131/(/m in)e V A r C V r =，允许过载倍数1.5λ=；晶闸管装置：76s K =；电枢回路总电阻： 6.58R =Ω；时间常数：0.018l T s =，0.25m T s =；反馈系数：0.00337/(/min)V r α=，0.4/V A β=；反馈滤波时间常数：0.005oi T s =，0.005on T s =。
基于simulink的双闭环直流调速系统设计摘要：研究了双闭环直流调速系统的结构。
根据系统结构，按照由内到外的顺序分别设计电流调节器和转速调节器。
为使系统无静差，两个调节器均选为PI调节器。
在用simulink仿真的过程中，对调节器参数进行了整定，使系统达到稳定状态。
通过仿真曲线，说明了设计的合理性。
关键词：双闭环直流调速；PI调节器；参数整定；simulink 直流调速系统调速范围广、静差率小、稳定性好以及具有良好的动态性能，在高性能的拖动技术领域中，相当长时期内几乎都采用直流电力拖动系统。
现在直流调速理论发展得比较成熟，但要真正设计好一个双闭环调速系统并应用于工程设计却有一定的难度。
本文基于simulink对双闭环直流调速系统进行设计与仿真，合理选择电流调节器和转速调节器的结构，调整调节器的参数，使系统达到设计要求，对电流、转速调节器的参数进行了整定。
本设计是在参数整定的基础上得到仿真曲线，并列出多组数据进行说明。
１.系统设计根据设计多环控制系统的一般原则进行系统设计：从内环开始，一环一环地逐步向外扩展。
先从电流环入手，首先设计好电流调节器，然后把整个电流环看做转速调节系统的一个环节，再设计转速调节器。
稳态指标的要求：系统无静差。
动态指标的要求：空载启动到额定转速时的转速超调量σｎ≤１０％，电流超调量σｉ≤５％。
２.双闭环直流调速系统的结构带有电流、转速反馈的双闭环调速系统实属多闭环系统，一般采用由内到外一环包一环的形式，内环为电流环，设有电流调节器ＡＣＲ，外环为转速环，设有转速调节器ＡＳＲ，构成一个完整的闭环系统。
电流环接受速度环的输出作为控制目标，调节电动机的电流以满足既能控制电动机以较快的速度跟踪参考速度，又不至于产生过流现象损坏电动机，这种结构为工程设计以及调试工作带来相当大的方便。
双闭环直流调速系统结构图如图１所示。
图１中，给定电压Ｕ＊ｎ＝１０Ｖ，晶闸管放大系数Ｋｓ＝４０，晶闸管失控时间Ｔｓ＝０．００１７ｓ，电枢回路总电阻Ｒ＝０．５Ω，电磁时间常数Ｔｌ＝０．０３ｓ，机电时间常数Ｔｍ＝０．１８ｓ，电动势常数Ｃｅ＝０．１３２Ｖ·ｍｉｎ／ｒ，转速反馈系数α＝０．００７Ｖ·ｒ／ｍｉｎ，电流反馈系数β＝０．０８３Ｖ·ｒ／ｍｉｎ。
基于MATLAB的直流电机双闭环调速系统的设计与仿真直流电机双闭环调速系统是一种常见的控制系统，常用于工业生产中对电机速度的精确控制。
本文将基于MATLAB软件进行直流电机双闭环调速系统的设计与仿真，包括系统设计、参数设置、控制策略选择、系统仿真以及性能分析等方面。
文章将以1200字以上的篇幅进行详细阐述。
一、系统设计直流电机双闭环调速系统由速度环和电流环构成。
速度环控制系统的输入为速度设定值和电机实际速度，输出为电机期望电压；电流环控制系统的输入为速度环输出的电压和电机实际电流，输出为电机实际电压。
通过控制电机的期望电压和实际电压，达到对电机速度的调控。
二、参数设置在进行系统仿真之前，需要确定系统中各个参数的值。
包括电机的额定转矩、额定电压、电感、电阻等参数，以及控制环节的比例增益、积分增益、微分增益等参数。
这些参数的选择会影响系统的稳定性和动态性能，需要根据实际情况进行调整。
三、控制策略选择常见的控制策略包括PID控制、PI控制、PD控制等。
在直流电机双闭环调速系统中，可以选择PID控制策略。
PID控制器由比例环节、积分环节和微分环节组成，可以提高系统的稳定性和响应速度。
四、系统仿真在MATLAB中进行直流电机双闭环调速系统的仿真，可以使用Simulink模块进行搭建。
根据系统设计和参数设置，搭建速度环和电流环的控制器，连接电机实际速度和电机实际电流的反馈信号，输入速度设定值和电机期望电流，输出电机期望电压。
通过仿真可以得到系统的动态响应曲线，评估系统的性能。
五、性能分析在仿真结果中，可以分析系统的静态误差、超调量、调整时间等指标，评估系统的控制性能。
通过参数调整和控制策略更改等方式，可以优化系统的控制性能，使系统达到更好的调速效果。
总结：本文基于MATLAB软件对直流电机双闭环调速系统进行了设计与仿真。
通过系统设计、参数设置、控制策略选择、系统仿真以及性能分析等步骤，可以得到直流电机双闭环调速系统的动态响应曲线，并通过参数调整和控制策略更改等方式，优化系统的控制性能。
利用Simulink 仿真直流伺服电机的闭环位置控制系统 一直流伺服电机传递函数及参数选择直流电机的工作转矩等于负载转矩与负载惯性系统加、减速转矩之和，表达式为： 1()()()()L a d t M t M t J J dtω=++。
其中，()M t 为电动机输出转矩，N m ⋅；()L M t 为负载转矩，N m ⋅；()t ω为电动机角速度，1rad s -⋅；a J 为电动机电枢转动惯量，322.210a J kg m -=⨯⋅；1J 为负载的转动惯量，需将移动工作台的惯性转换到电机轴上，取2321()510,2z h J m kg m π-=⋅≈⨯⋅h 为丝杠螺距，z m 为工作台质量。
电机电路处于动态过程时，对线圈施加的电源电压()a u t 和电枢线圈内通过的电流()a i t 的关系为：()()()()()a a a a ab di t u t R i t L e t d t =++。
其中，a R 为电机电枢线圈内阻，a R =20Ω；a L 为电机电枢线圈的电感，a L =2H ；()b e t 为电机电枢线圈在定子磁场中运动时产生的反电动势。
电机输出转矩()M t 应与通过电枢线圈的电流大小成正比，则()()T a M t K i t =。
其中，T K 为电机输出扭矩常数，T K =15N m A -⋅⋅。
电机电枢线圈产生的反电动势()b e t 与电枢的工作角速度()t ω成正比，故有：()()b b e t K t ω=。
其中，b K 为电机电枢反电动势系数，10.0498b K V rad -=⋅。
我们分别将上述的算式进行拉普拉斯变换，并令初始条件为零，则有：1()()()()L a M s M s J J s s =++Ω；()()()()a a a a b U s R sL I s E s =++；()()T a M s K I s =；()()b b E s K s =Ω。
转速负反馈控制直流调速系统的仿真转速负反馈闭环调速系统系统仿真框图及参数图一 比例积分控制的直流调速系统的仿真框图图一中是转速负反馈闭环调速系统的仿真框图，由框图中可以看出:1、该系统是采用PI 调节器进行调节的，PI 调节器的传递函数如下式所示： W PI (s )=K p τs +1τs =K p +1τs其中，K p 是比例系数，积分系数 K i = 1τ⁄。
2、该系统采用的是单闭环系统，通过把转速作为系统的被调节量，检测误差，纠正误差，有效地抑制直至消除扰动造成的影响。
各环节参数如下：直流电动机：额定电压U N = 220V ，额定电流I dN =55A ，额定转速n N =1000r min ⁄ ,电动机电动势系数C e =0.192V ∙min r ⁄。
假定晶闸管整流装置输出电流可逆，装置的放大系数K s =44 ，滞后时间常数T s =0.00167s 。
电枢回路总电阻R = 1.0Ω，电枢回路电磁时间常数T l =0.00167s ，电力拖动系统机电时间常数T m =0.075s 。
转速反馈系数α = 0.01V ∙min r ⁄ 。
对应额定转速时的给定电压U n ∗=10V 。
转速负反馈闭环调速系统的仿真1. 仿真模型的建立进入MATLAB ，并打开SIMULINK 模块浏览器窗口，建立一个新的模型，并复制入相应模块，修改模块的参数，其中PI 调节器的至暂定为K p =0.56 ，1/τ = 11.43。
最后对照着图一中的系统框图连接模块，所得模型如图二所示：图二比例积分控制的直流调速系统的仿真模型2.仿真模型的运行启动仿真过程，得到的仿真结果如图三，图四所示：图三scope输出结果图四scope1输出结果其中，由图三scope输出结果中可以得出该控制系统的最大超调量M p、上升时间t r、调整时间t s，取值分别为：M p = 108r/min, t r= 0.12s, t s= 0.28s（估计值）3.PI调节器参数的调整改变PI调节器的参数，并在启动仿真，分别从仿真曲线中得到的最大超调量及调整时间，相互间进行比较，如下表所示比例系数K p积分系数 K i最大超调量调整时间t s(s)M p(r/min)0.25 3 0 >0.60.56 3 0 >0.60.56 11.43 108 0.280.8 11.43 63 0.280.8 15 152 0.23由表中可以看出，改变PI调节器的参数，可以得到转速响应的超调量不一样、调节时间不一样的响应曲线。
《系统仿真实验》实验报告目录一《电路》仿真实例 (3)2.1 简单电路问题 (3)2.1.1 Simulink中仿真 (3)2.1.2 Multisim中仿真 (4)2.2 三相电路相关问题 (5)二《自动控制原理》仿真实例 (7)1.1 Matlab绘图 (7)三《数字电路》仿真实例 (8)3.1 555定时器验证 (8)3.2 设计乘法器 (9)四实验总结 (11)一《电路》仿真实例2.1 简单电路问题课后题【2-11】如图所示电路，R0=R1=R3=4Ω，R2=2Ω,R4=R5=10Ω,直流电压源电压分别为10V、4V、6V，直流电流源电流大小为1A，求R5所在的支路的电流I。
（Page49）解：simulink和multisim都是功能很强大的仿真软件，下面就以这个简单的习题为例用这个两个软件分别仿真，进一步说明前者和后者的区别。
2.1.1 Simulink中仿真注意事项：由于simulink中并没有直接提供DC current source，只有AC current source，开始的时候我只是简单的把频率调到了0以为这就是直流电流源了，但是并没有得到正确的仿真结果。
后来问杨老师，在老师的帮助下发现AC current source的窗口Help中明确的说明了交流变直流的方法：A zero frequency and a 90 degree phase specify a DC current source.然后我把相角改成90度后终于得到了正确的仿真结果，Display显示I=0.125A，与课本上答案一致。
2.1.2 Multisim中仿真结果：I=125mA=0.125A(因为电流表探针电压电流比是1V/mA)。
2.2 三相电路相关问题【例】三相电路实际连接图如下所示，是通过功率表和电流的读数，验证课本上的相关结论。
解：Multisim中电路图连接如下所示：解：观察各支路的功率和功率因素，验证了以下几点结论：（1）只有纯阻性支路的功率因素为1；（2）纯感性或纯容性支路的功率因素为0，有功功率也为0；（3）混合支路的（容阻、感阻、容感阻）功率因素在0到1之间。
直流调速系统及其仿真
首先，我先大致讲一下电机调速的基本原理：
01()d d n a U E I R R R =+++（1）
e e E C n K n ==Φ（2）
3） 直流他励电动机供电原理图 （1） （2） （3） V-M
n U n n U U =放大器p n U K U
晶闸管整流器及触发装置U V-M 式中，p K 为放大器的电压放大系数；s K 为晶闸管整流器及触发装置的电压放大系数；
2α为反馈电位器分压比；etg C 为测速发电机额定磁通下的电动势转速比；2etg C αα=为转速反馈系数。
以上就是单电机比较简单的理论，下面我要向大家介绍一下无静差转速负反馈调速系统的构成、建模及仿真。
单闭环无静差转速负反馈调速系统的电气原理图如图所示：
系统的建模包括主电路的建模和控制电路的建模两部分。
该系统由给定、速度调节器、同步脉冲触发器、晶闸管整流桥、平波电抗器、直流电动机、速度给定环节、限流环节等部分组成。
（一）
三相交流电源
A 超前C120度，C 超前B120度。
同步脉冲触发器和封装之后的子系统符号
六脉冲触发器需要用三相线电压同步，所以同步电源的任务是将三相交流电源的相电压转换成线电压。
图中
触发器开关信号block 为0时，开放触发器；为1时，封锁触发器。
晶闸管整流桥及其参数设置
直流电机模块
PID 模块及其参数设置
PI 的控制器可以通过现有的PID 模块进行设置。
限幅器模块及其参数设置
通过对ct U 参数变化范围的探索而知：在单闭环无静差系统中，当ct U 在110~207范围内变化时，同步脉冲
为样。
（二）
（三）。
1 设计任务及要求1、已知条件：某晶闸管供电的双闭环直流调速系统，整流装置采用三相桥式电路，基本数据如下：直流电动机：220V 、136A 、1460r/min ,Ce=0.132 min/r , 允许过载倍数1.5 。
闸管放大系数：Ks=40 。
电枢回路电阻：R 0.5 。
o时间常数：T1=0.03s ，Tm=0.18s 。
电流反馈系数：0.05V/A( 10V/1.5I nom )转速反馈系数：0.007Vmin /r( 10V /n nom)2 、技术要求：稳态指标：无静差；动态指标：电流超调量i 5% ；空载起动到额定转速时的转速超调量n% 10% 。
3 、设计要求：①简述单闭环直流调速系统的基本构成和工作原理。
②分析所设计系统的静态性能指标和动态性能指标。
③根据动态性能指标设计校正装置。
④设计出系统的Simulink 仿真模型，验证所设计系统的性能。
⑤给出所设计系统的性能指标：上升时间t r 、超调量p% 、调节时间t s 、最大启动电流Idmax 、稳态误差e ss 。
2 系统的基本结构和工作原理许多生产机械，由于加工和运行的要求，使电动机经常处于起动、制动、反转的过渡过程中，因此起动和制动过程的时间在很大程度上决定了生产机械的生产效率。
为缩短这一部分时间，仅采用PI调节器的转速负反馈单闭环调速系统，其性能还不很令人满意。
双闭环直流调速系统是由电流和转速两个调节器进行综合调节，可获得良好的静、动态性能（两个调节器均采用PI调节器），由于调整系统的主要参量为转速，故将转速环作为主环放在外面，电流环作为副环放在里面，这样可以抑制电网电压扰动对转速的影响。
双闭环直流调速系统较单闭环相比具有动态响应快、抗干扰能力强等优点，具有良好的抗扰性能，它对于被反馈环的前向通道上的一切扰动作用都能有效的加以抑制。
具有单闭环不能比拟的优势。
双闭环调速系统的结构示意图如下图1：双闭环调速系统结构原理图如下图2 :渊电源输出*" ---3Hj图2 双闭环调速系统结构原理图触发电踣匸桥-功放rIF1 Io"电源H+II个柠3系统的静态性能和动态性能指标3.1系统的静态性能指标为了分析双闭环调速系统，必须先绘出它的稳态结构框图。
基于Matlab的双闭环直流调速系统设计及仿真宋友志摘要：本文介绍了基于工程设计方法对直流调速系统的设计，根据直流调速双闭环控制系统的工作原理，详细分析了系统的起动过程及参数设计，运用Simulink 进行直流电动机双闭环调速系统的数学建模和系统仿真。
最后显示控制系统模型以及仿真结果并加以分析。
关键词：转速环；电流环；调节器；SimulinkDesignation and Simulation of Double Loop DC Motor Control SystemBased on MatlabAbstract:This paper introduces a design method of DC system based on engineering, according to its working principle,analyzing the dynamic process and the parameters designation detailedly,modeling and simulating were carried out to the dual closed-loop control system of the direct current motor by using Simulink.In the end,analyzing the simulation results.Key words:loop of revolution rate;loop of current;regulator;Simulink一转速、电流双闭环控制系统一般来说，我们总希望在最大电流受限制的情况制系统以尽可能大的加速度起动，达到稳态转速后，电流应快速下降，保证输出转矩与负载转矩平衡，进入稳定运行状态[1]。
这种理想的起动过程如图1所示。
为实现在约束条件快速起动，关键是要有一个使电流保持在最大值的恒流过程。
“双闭环控制直流电动机调速系统”数字仿真实验24、SIMULINK建模我们借助SIMULINK，根据上节理论计算得到的参数，可得双闭环调速系统的动态结构图如下所示：图7 双闭环调速系统的动态结构图（1）系统动态结构的simulink建模①启动计算机，进入MATLAB系统检查计算机电源是否已经连接，插座开关是否打开，确定计算机已接通，按下计算机电压按钮，打开显示器开关，启动计算机。
打开Windows开始菜单，选择程序，选择MATAB6.5.1，选择并点击MATAB6.5.1，启动MATAB程序，如图8，点击后得到下图9：图8选择MATAB程序图9 MATAB6.5.1界面点击smulink 中的continuous,选择transfor Fc n（传递函数）就可以编辑系统的传递函数模型了，如图10。
图10 smulink界面②系统设置选择smulink界面左上角的白色图标既建立了一个新的simulink模型，系统地仿真与验证将在这个新模型中完成，可以看到在simulink目录下还有很多的子目录，里面有许多我们这个仿真实验中要用的模块，这里不再一一介绍，自介绍最重要的传递函数模块的设置，其他所需模块参数的摄制过程与之类似。
将transfor Fc n（传递函数）模块用鼠标左键拖入新模型后双击transfor Fc n（传递函数）模块得到图11，开始编辑此模块的属性。
图11参数表与模型建立参数对话栏第一和第二项就是我们需要设置的传递函数的分子与分母，如我们需要设置电流环的控制器的传递函数：0.01810.0181()0.2920.0180.062ACR s s W s s s++=⋅=，这在对话栏的第一栏写如：[0.018 1]，第二栏为：[0.062 0]。
点击OK ，参数设置完成。
如图12。
图12传递函数参数设置设置完所有模块的参数后将模块连接起来既得到图7所示的系统仿真模型。
在这里需要注意的是，当我们按照理论设计的仿真模型得到的实验波形与理想的波形有很大的出入。

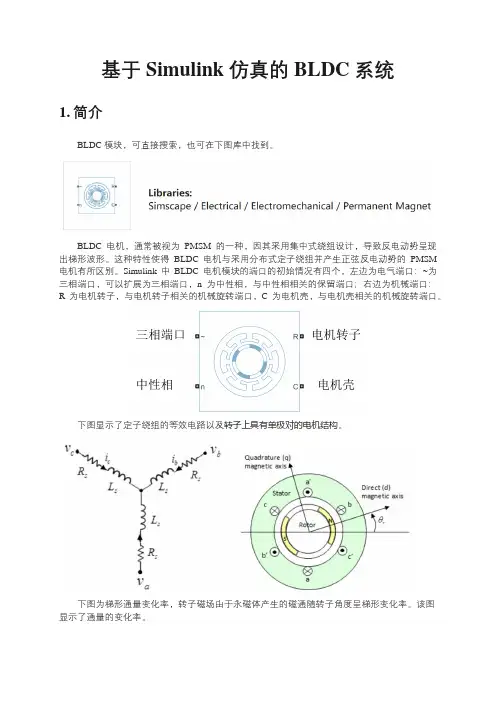

基于Simulink仿真的BLDC系统1.简介BLDC模块，可直接搜索，也可在下图库中找到。
BLDC电机，通常被视为PMSM的一种，因其采用集中式绕组设计，导致反电动势呈现出梯形波形。
这种特性使得BLDC电机与采用分布式定子绕组并产生正弦反电动势的PMSM 电机有所区别。
Simulink中BLDC电机模块的端口的初始情况有四个，左边为电气端口：~为三相端口，可以扩展为三相端口，n为中性相，与中性相相关的保留端口；右边为机械端口：R为电机转子，与电机转子相关的机械旋转端口，C为电机壳，与电机壳相关的机械旋转端口。
下图显示了定子绕组的等效电路以及转子上具有单极对的电机结构。
下图为梯形通量变化率，转子磁场由于永磁体产生的磁通随转子角度呈梯形变化率。
该图显示了通量的变化率。
2 仿真BLDC的反电势P1：在Simulink 中，创建一个场景，在三相端子打开的情况下转动电机轴，然后测量其中一个相位产生的电压以观察反电动势。
（1）目的：学会使用Simulink搭建关于三相BLDC 模型并研究其反电动势曲线。
（2）方法：1）在Simulink 库浏览器中，首先导航到永磁体并将BLDC 模块拖到画布上。
该模块表示具有梯形反电动势曲线的BLDC。
也可以直接搜索BLDC。
2)将三相端口~设置为扩展为三相端口，并设定转子和定子参数。
3）模块左侧的端口用于电气连接，右侧的端口用于机械连接。
为了创建开放式端子，将复合端口扩展到三相，然后将开路块（open circuit）连接到每个相。
为了将电机的中性相连接到地面，使用电气参考块(electrical reference)。
4）对于电机的机械连接，为了使电机轴转动，使用理想的角速度源块驱动电机。
可以将此块视为一个扭矩源，它将使转子遵循指定的角度轨迹。
机械参考连接到标有C 的端口。
5）将速度源模块具有第二个输入，即物理信号。
为了使电机以恒定速度旋转，将向块输入一个常数值。
该模块输出Simulink 信号，使用Simulink PS 转换器将其转换为物理信号。
x x 学院学报Journal of xxx College基于Matlab-Simulink仿真的双闭环直流调速系统的设计与研究姓名(xxx大学,江苏,南京210000摘要:根据实际应用要求以及给定参数,对转速、电流双闭环直流调速系统进行设计,计算其控制系统的参数,并通过matlab软件的simnlink,对设计的系统进行仿真,以验证设计的正确性,并分析仿真结果,从而进一步说明双闭环调速系统的可行性与优越性。
对计算过程做了着重重视,详细精炼,可以为高校学生参与调速研究提供细节性的指导。
关键词:双闭环直流调速matlab 仿真中图分类号:TG156文献标志码:DESIGN AND RESEARCH Of DOUBLE-LOOP DC MOTOR SPEED CONTROL SYSTEM BASED ON MATLAB-SIMULINKName(xxx College ,Nanjing 210000,Jiangsu ,ChinaAbstract:According to the practical appliance and the parameters given , make a design of the double-loop DC motor speed control system, calculating the other parameters that are needed in the control system we design .I make a simulation of the control system through Matlab-simulink to ensure the preciseness of it. Besides, there is adeep analyse about the characters of the designed system to account for the feasibility of the double-loop DC motor speed control system,as well as the supriorities of it . I make stronge emphysis on specific calculation of the parameters, it can supply a guide for college student who are in research of the speed control system in details.Key words: double-loop;DC machine speed control ; matlab ;simulation0 引言*直流电动机因其性能宜于在广泛范围内平滑调速,其调速控制系统历来在工业控制中占有极其重要的地位。
SIMULINK练习及闭环直流调速系统仿真利用MATLAB下的SIMULINK软件和电力系统模块库(SimPowerSystems)进行系统仿真是十分简单和直观的，用户可以用图形化的方法直接建立起仿真系统的模型，并通过SIMULINK环境中的菜单直接启动系统的仿真过程，同时将结果在示波器上显示出来。
掌握了强大的SIMULINK工具后，会大大增强用户系统仿真的能力。
在教材第三章中，对工程实践中用得最多的典型Ⅰ型系统和典型II型系统的设计方法进行了详细的分析，在此基础上，利用SIMULINK软件仿真能对调节器的参数进行更为方便的调整，可以更为直观地得到系统仿真的结果，从而加深对工程设计方法的理解。
下面就以例题3－1，3－2设计的转速、电流反馈控制的直流调速系统为例，学习SIMULINK软件的运动控制系统仿真方法。
1．仿真模型的建立进入MATLAB，单击MATLAB命令窗口工具栏中的SIMULINK图标，或直接键入SIMULINK 命令，打开SIMULINK模块浏览器窗口，如图1所示。
由于版本的不同，各个版本的模块浏览器的表示形式略有不同，但不影响基本功能的使用。
图1 SIMULINK模块浏览器窗口(1)打开模型编辑窗口：通过单击SIMULINK工具栏中新模型的图标或选择File→New →Model菜单项实现。
(2)复制相关模块：双击所需子模块库图标，则可打开它，以鼠标左键选中所需的子模块，拖入模型编辑窗口。
在本例中，需要打开SimPowerSystems模块库，从Electrical Source组选中AC Voltage Source和 DC Voltage Source模块拖入模型编辑窗口，从Elements组选中Series RLC Branch和 Three-Phase Transfomer模块拖入模型编辑窗口，从Machines组选中DC Machine模块拖入模型编辑窗口，从Power Electronics组选中Universal Bridge模块拖入模型编辑窗口，从Measurements组选中Voltage Measurement模块拖入模型编辑窗口，从Connectors组选中Ground和 T Connector模块拖入模型编辑窗口需要从Simulink模块库中把Source组中的Step模块拖入模型编辑窗口；把Math组中的Sum和Gain模块拖入模型编辑窗口；把Continuous组中的Transfer Fcn模块拖入模型编辑窗口；把Sinks组中的Scope模块拖入模型编辑窗口；把Signal Rounting组中的Demux模块拖入模型编辑窗口；此外，我们还需要ASR、ACR和Pulse Generator三个子系统模块。
转速、电流反馈控制直流调速系统的仿真基本数据如下：1.直流电动机：V U N 220=、A I N 136=、min/1460r n N =)min /(132.01-∙=r V C e ，允许过载倍数λ=1.5；2.晶闸管装置放大系数：40=s K ；电枢回路总电阻：R=0.5Ω；4.时间常数：s T l 03.0=，s T m 18.0=；电流反馈系数A V I U Nim /05.05.1*==β；转速反馈系数：)min /(007.01460101*-⋅===r V n U N nm α无静差，电流超调量%5≤i σ，空载起动到额定转速时的转速超调量%10≤n σ。
一、电流环仿真图1电流环仿真模型图2仿真结果图3无超调图4较大超调二、双闭环仿真仿真结果显示在直流电动机的恒流升速阶段，电流值低于200A，因为电流调节系统受到电动机反电动势的扰动，为一个线性渐增的扰动量，系统做不到无静差。
把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制电力电子变换器UPE。
从闭环结构上看，电流环在里面，称作内环；转速环在外边，称作外环，构成转速、电流双闭环调速系统。
图5双闭环调速系统仿真模型图6转速环空载高速起动图7转速环满载高速起动图8转速环抗扰波形三、分析总结双闭环调速系统起动过程的电流和转速波形是接近理想快速起动过程的波形。
按照ASR在起动过程中的饱和情况，可将起动过程分为三个阶段：电流上升阶段、恒流升速阶段和转速调节阶段。
从起动时间上看，Ⅱ阶段恒流升速是主要的阶段，因此双闭环系统基本上实现了电流受限制下的快速起动，利用了饱和非线性控制方法，达到“准时间最优控制”。
带PI调节器的双闭环调速系统还有转速必超调的特点。
在双闭环调速系统中，ASR的作用是对转速的抗扰调节并使之在稳态时无静差，其输出限幅决定允许的最大电流；ACR的作用是电流跟随，过流自动保护和及时抑制电压波动。
与带电流截止负反馈的直流调速系统相比，双闭环控制直流调速系统充分利用电机允许的过载能力，在转速上升阶段始终保持电机允许电流的最大值，使电机转速以最大加速度上升；在到达稳定转速后，电流又能在短时间内降下来，使转矩与负载相平衡从而稳态运行，有良好的起动性能。
直流电动机双闭环调速系统的仿真模拟摘要：本文介绍了利用MATLAB软件中的Simulink组件对直流电动机双闭环调速系统进行仿真模拟，获得了直流电动机双闭环调速系统的相关曲线。
可知，在该调速系统中运用双闭环调速系统能够显著改善系统的静态与动态性能，以及应用MATLAB软件对系统进行仿真具有便捷、高效等优点。
关键词：MATLAB；直流电动机；双闭环调速系统；仿真引言目前大多数以直流电动机作为动力源的生产设备都对直流电动机的转速和快速启动能力有较高的要求，如工业机器人等设备，为了提高效率和质量，还要求其系统本身具有自我调节的能力，以实现其系统的自动化功能，这就对调速系统有了较高的要求。
本文通过一个基于MATLAB的系统实例做一些分析，其对相似的设计具有一定的参考意义。
1.直流电动机双闭环调速控制系统1.1转速、电流双闭环调速系统的构成[1]双闭环调速系统的控制电路包括：给定环节、转速调节器ASR、电流调节器ACR、限幅装置、电流反馈环节、转速反馈环节等。
1.2直流电动机双闭环调速系统的动态特性[2]建立双闭环调速控制系统的动态结构图，应用软件MATLAB提供的Simulink 组件动态仿真工具，如图1所示。
在下图控制系统中，PI调节器控制电流和转速；将晶闸管整流环节及电动机环节分别近似成一阶惯性环节和二阶传递函数模型。
图1动态结构图2.直流电动机双闭环调速系统的仿真实例2.1直流电动机双闭环调速系统的设计[3]首先设计系统内部电流环，确定电流调节器的组成电路与电路元件。
将电流环作为一个惯性环节；同理，根据已知模型的参数要求采用同样的方法设计出转速调节环节。
系统参数设置如下：电势常数：转矩常数：电磁时间常数：机电时间常数：晶闸管整流装置滞后时间常数：选取转速调节器的输出限幅值为通过计算可以得出：晶闸管装置放大系数：启动电流：选取电流调节器的输出限幅值为可以得到：电流反馈系数：选取电流反馈滤波时间常数：选取转速最大给定值：可以得到转速反馈系数：选取转速反馈滤波时间常数：反馈调节系统的设计：电流调节器的数学模型为：。
