工程项目进度计划一、概述（一）网络计划的基本原理网络计划是以网络模型的形式来表达工程的进度计划，在网络模型中可确切地表明各项工作的相互联系和制约关系。
也就是说，各工作间的逻辑关系，在网络中能按生产工艺严密地表达出来。
其次是可以计算出工程各项工作的最早或最晚开始时间，从而可以找出工程的关键工作和关键线路。
所谓关键线路就是指该工程施工中，直接影响工程总工期的那一部分边贯的工作。
通过不断改善网络计划，可以求得各种优化方案，例如工期最短；各种资源均衡；在某种有限的资源条件下，编出最优的网络计划；在各种不同工期下，选择工程成本最低的网络计划等。
所谓这些均称网络计划的优化。
此外工程实施中，根据工程实际情况和随客观条件变化，可随时调整网络计划，使得计划永远处于最切合实际的最佳状态。
总之就是要保证该项工程以最小的消耗，取得最大的经济效益。
所有这些，均需通过网络计划来实现。
总而言之，网络计划的基本原理就是：首先绘制出拟建工程施工进度网络图，用以表达一项计划中各项工作的开展顺序及其相互之间逻辑关系；然后通过对网络计划时间参数进行计算，找出网络计划关键工作和关键线路；再按选定的工期、成本或资源等不同目标，对网络计划进行调整、改善和优化处理，选择最优方案；最后在网络计划的执行过程中，对其进行的效的控制与监督，以确保拟建工程施工按网络计划确定的目标和要求顺利完成。
为了使网络计划技术在计划的编制、控制管理等实际应用中有一个可遵循批统一标准，国家建设部于1992年颁发了《工程网络计划技术规程》（JGJ/T1001-91）。
这就确保计划编制与计划控制管理的先进性、科学性、适用性，提高企业管理水平和经济效益，促进网络计划技术推广、应用和发展的可靠保证。
（二）网络计划的特点利用网络计划控制建设工程进度，可以弥补横道图计划的许多不足。
与横道图计划相比，网络计划具有以下主要特点：①网络计划能够明确表达各项工作之间的逻辑关系。
所谓逻辑关系，是指各项工作之间的先后顺序关系。
2016二级建造师《建设工程施工管理》——网络计划讲义网络计划基本概念1、网络图在进度控制中，网络图用来表示进度计划。
它是一种表示计划中各项工作先后顺序和所需时间的网状图，由若干箭线和节点组成。
2、工作组织施工首先要划分工作项目，网络图中，每一个工作项目称为一项工作。
工作的表示方法如下：工作要消耗时间和资源。
但网络图中有一类特殊的工作，它既不消耗时间也不消耗资源，这类工作称为虚工作。
网络图中，虚工作只表示工作之间的逻辑关系。
3、节点节点表示工作开始和完成的瞬间，为时间的一点。
除了网络图的开始节点和完成节点之外，中间的任何节点都表示前面工作的结束及后面工作的开始。
4、编号即节点编号。
节点编号的原则：从左向右编，从小到大编，并且箭头号要大于箭尾号。
5、工艺关系、组织关系工艺关系和组织关系合称逻辑关系。
逻辑关系是指工作之间的先后顺序关系。
所谓工艺关系是指工艺上、客观上要求的先后顺序关系。
如支模板→绑钢筋→浇砼。
所谓组织关系是指为了组织施工或资源调配的方便而人为规定的先后顺序关系。
如支模1→支模2。
6、紧前工作、紧后工作紧前工作和紧后工作是两个非常重要的概念。
紧前工作和紧后工作表示工作之间的关系。
7、先行工作、后续工作、平行工作先行工作：某项工作的先行工作是指与该工作位于同一条线路上并且在该工作之前的所有工作。
后续工作：某项工作的后续工作是指与该工作位于同一条线路上并且在该工作之后的所有工作。
8、线路、关键线路、关键工作线路：从网络图的起点节点开始，顺着箭头方向一直到终点的全程称为一条线路，网络图中有若干条线路。
列出网络图示例中的所有线路。
关键线路：所有线路中持续时间最长的线路称为关键线路。
计算各条线路的持续时间，找出关键线路。
关键工作：位于关键线路上的工作称为关键工作。
关键工作举例，用双箭线标示关键工作。
列出线路：①→②→③→⑤→⑥3＋2＋1＋1＝7天（总时差2天）①→②→③→④→⑤→⑥3＋2＋0＋2＋1＝8天（总时差1天）①→②→④→⑤→⑥ 3＋3＋2＋1＝9天（总时差0）9.时差（1）总时差：在不影响工期的前提下，工作拥有的机动时间。
二级建造师考试复习知识点：工程网络计划的类型和应用二级建造师，是建筑类的一种执业资格，是担任项目经理的前提条件。
二级建造师执业资格考试分综合考试和专业考试，综合考试包括《建设工程施工管理》、《建设工程法规及相关知识》两个科目，这两个科目为各专业考生统考科目，专业考试为《专业工程管理与实务》一个科目。
二级建造师报名时间一般在12月至2月，二级建造师考试时间一般在5月，二级建造师成绩查询时间一般在7月至12月陆续公布，具体考试信息可随时关注建设工程教育网。
现在有越来越多的人加入到建造师行业中来，为了帮助广大考生高效备考，建设工程教育网特别整理了二级建造师考试相关知识点，供考生朋友们学习！国际上，工程网络计划有许多名称，如CPM、PERT、CPA、MPM等。
工程网络计划的类型有如下几种不同的划分方法。
1.工程网络计划按工作持续时间的特点划分为：（1）肯定型问题的网络计划；（2）非肯定问题的网络计划；（3）随机网络计划等。
2.工程网络计划按工作和事件在网络图中的表示方法划分为：（1）事件网络；（2）工作网络。
3.工程网络计划按计划平面的个数划分为：（1）单平面网络计划；（2）多平面网络计划。
美国较多使用双代号网络计划，欧洲则较多使用单代号搭接网络计划。
我国《工程网络计划技术规程》（JGJ/T121-99）推荐常用的工程网络计划类型包括：1.双代号网络计划；2.单代号网络计划；3.双代号时标网络计划；4.单代号搭接网络计划。
建设工程教育网的专业教学团队在认真研究、分析历年考试重点、难点的基础上，依据多年成功辅导经验，常年开设二级建造师辅导，提供二级建造师课件下载，同时，为了帮助各位学员高效备考，建设工程教育网还提供二级建造师免费资料和二级建造师免费课程试听，网校二级建造师辅导开设了特色班、精品班、实验班、定制班等不同辅导班次！。
建筑工程施工网络计划课件一、网络计划技术的概念和优点网络计划技术是一种对工程项目进行规划和控制的方法，它通过图形化的方式展示了项目的各个工作环节及其之间的逻辑关系。
网络计划技术的优点主要包括：1. 提高工程项目管理的效率和准确性；2. 明确项目的工作顺序和时间安排；3. 优化资源分配和协调；4. 提前识别项目风险和问题；5. 提高项目团队的沟通和协作能力。
二、网络计划技术的产生与发展网络计划技术起源于20世纪50年代的美国，经过几十年的发展，已经成为工程项目管理中不可或缺的工具。
随着计算机技术的普及和发展，网络计划技术也得到了广泛的应用和不断的完善。
在我国，网络计划技术在建筑工程施工管理中的应用也日益广泛，并且取得了显著的效果。
三、建筑工程施工网络计划的编制建筑工程施工网络计划的编制主要包括以下几个步骤：1. 确定项目的工作环节和逻辑关系；2. 绘制网络图；3. 计算各工作环节的时间；4. 确定关键线路和关键工作；5. 制定资源分配计划；6. 制定项目进度计划。
四、网络计划技术在建筑工程施工管理中的应用案例下面以一个建筑工程施工项目为例，说明网络计划技术在施工管理中的应用。
1. 项目背景该项目为一个高层住宅楼，地上28层，地下2层，总建筑面积约为5万平方米。
施工内容包括土建工程、安装工程、装饰工程等。
2. 网络计划编制根据项目特点和施工要求，绘制出项目的网络计划图，明确各工作环节之间的逻辑关系和时间安排。
3. 进度控制通过网络计划技术，对项目的进度进行控制，确保项目按计划进行。
同时，对项目中的风险和问题进行提前识别和解决。
4. 资源协调利用网络计划技术，对项目中的资源进行合理分配和协调，确保项目的顺利进行。
五、总结通过以上案例，可以看出网络计划技术在建筑工程施工管理中的重要作用。
它可以帮助施工单位明确项目的工作顺序和时间安排，优化资源分配和协调，提前识别项目风险和问题，从而提高工程项目的管理效率和质量。
二级建造师双代号网络计划时间参数计算详解双代号网络计划的时间参数主要包括工作活动的最早开始时间（ES）、最早完成时间（EF）、最晚开始时间（LS）、最晚完成时间（LF）和工作活动的总时差（TF）。
首先，我们需要明确几个概念。
在网络计划中，每个工作活动都有一个最早开始时间（ES），它是该工作活动前面所有前置工作的最早完成时间。
最早完成时间（EF）等于最早开始时间（ES）加上该工作活动的持续时间（D）。
最晚完成时间（LF）是工作活动的后继工作的最晚开始时间减去持续时间（D）。
最晚开始时间（LS）等于最晚完成时间（LF）减去持续时间（D）。
工作活动的总时差（TF）等于最晚开始时间（LS）减去最早开始时间（ES）。
具体的计算步骤如下：1. 绘制网络图，标识出所有的工作活动和它们之间的依赖关系。
网络图分为两个部分，一个是前置关系图，表示工作活动的先后顺序；另一个是持续时间图，表示工作活动的持续时间。
2. 确定项目的开始节点和结束节点。
开始节点没有前置工作，所以它的最早开始时间（ES）和最早完成时间（EF）都为0。
3. 从开始节点开始，按照前置关系图的先后顺序，依次计算每个工作活动的最早开始时间（ES）和最早完成时间（EF）。
对于每个工作活动来说，它的最早开始时间（ES）等于前置工作的最早完成时间（EF），最早完成时间（EF）等于最早开始时间（ES）加上该工作活动的持续时间（D）。
4. 从结束节点开始，按照前置关系图的逆序，依次计算每个工作活动的最晚开始时间（LS）和最晚完成时间（LF）。
对于每个工作活动来说，它的最晚完成时间（LF）等于后继工作的最晚开始时间（LS）减去持续时间（D），最晚开始时间（LS）等于最晚完成时间（LF）减去持续时间（D）。
5. 计算每个工作活动的总时差（TF）。
工作活动的总时差（TF）等于最晚开始时间（LS）减去最早开始时间（ES）。
通过以上的计算步骤，我们就可以得到双代号网络计划的时间参数。
二建考试中工程网络计划六大时间参数计算二级建造师考试《建设工程施工管理》科目历年真题，在第三章施工进度管理中施工进度计划的编制，以单代号、双代号工程为代表的网络计划这部分内容，是每年均进行考核的核心考点，亦是该科目全书的难点知识，其主要考点如下：1、网络计划的绘图规则及逻辑关系的判定2、网络计划相关时间参数的定义及计算3、确定关键线路本篇笔者就网络计划相关时间参数的定义及计算（以双代号网络图为例）进行阐述。
双代号网络计划网络图相关时间参数的定义及计算计算方法如下：1）计算各项工作的最早开始和最早完成时间从起始节点开始顺箭线方向依次逐项计算至终点节点，最早完成时间=最早开始时间+本工作持续时间，最早开始时间=各紧前工作最早完成时间的最大值。
（顺箭线方向取大值）2）确定计算工期及最迟开始时间和最迟完成时间假设计划工期等于计划工期，即与终点节点相连各工作最早完成时间的最大值。
3）计算各项工作的最迟开始和最迟完成时间从终点节点开始逆箭线方向依次逐项计算至起点节点，最迟开始时间=最迟完成时间-本工作持续时间，最迟完成时间=各紧后工作最迟开始时间的最小值。
（逆箭线方向取小值）3）计算工作总时差总时差=最迟开始时间-最早开始时间总时差=最迟完成时间-最早完成时间（开始减开始，完成减完成，大减小）4）计算工作自由时差自由时差=紧后工作的最早开始时间-本工作最早完成时间注：单代号网络图时间参数计算基本同双代号网络图，不常考核，但须会计算相邻两工作之间的时间间隔LA G相邻两工作之间的时间间隔LAG-j=紧后工作j的最早开始时间-本工作最早完成时间考法1：网络图相关的定义真题重现：2019.某工程网络计划工作逻辑关系如下表所示，则工作A的紧后工作有（）。
A．工作BB．工作CC．工作DD．工作EE．工作G参考答案：ABCE解析：考察紧后工作的定义。
根据图中给出的紧前工作可知，工作A的紧后工作有：工作B，工作C，工作D，工作G。

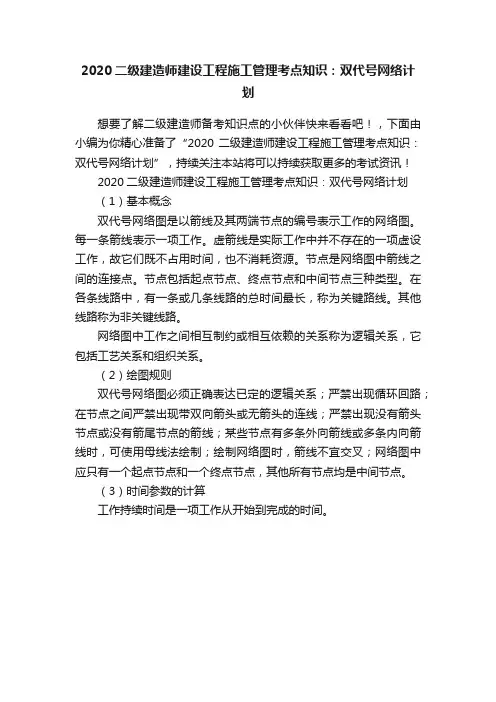

2020二级建造师建设工程施工管理考点知识：双代号网络计
划
想要了解二级建造师备考知识点的小伙伴快来看看吧！，下面由小编为你精心准备了“2020二级建造师建设工程施工管理考点知识：双代号网络计划”，持续关注本站将可以持续获取更多的考试资讯！
2020二级建造师建设工程施工管理考点知识：双代号网络计划
（1）基本概念
双代号网络图是以箭线及其两端节点的编号表示工作的网络图。
每一条箭线表示一项工作。
虚箭线是实际工作中并不存在的一项虚设工作，故它们既不占用时间，也不消耗资源。
节点是网络图中箭线之间的连接点。
节点包括起点节点、终点节点和中间节点三种类型。
在各条线路中，有一条或几条线路的总时间最长，称为关键路线。
其他线路称为非关键线路。
网络图中工作之间相互制约或相互依赖的关系称为逻辑关系，它包括工艺关系和组织关系。
（2）绘图规则
双代号网络图必须正确表达已定的逻辑关系；严禁出现循环回路；在节点之间严禁出现带双向箭头或无箭头的连线；严禁出现没有箭头节点或没有箭尾节点的箭线；某些节点有多条外向箭线或多条内向箭线时，可使用母线法绘制；绘制网络图时，箭线不宜交叉；网络图中应只有一个起点节点和一个终点节点，其他所有节点均是中间节点。
（3）时间参数的计算
工作持续时间是一项工作从开始到完成的时间。
