新平法公式

书山之路
钢筋初级计算公式1
锚固长度：
Ⅰ判断hc-c与L aE：若hc-c＞Lae则采用直锚固①
若hc-c＜Lae则采用弯锚固
1.直锚固长度计算：
直锚固长度=max（Lae，0.5hc+5d）
【Lae 的确定条件：⑴受力钢筋混凝土保护层最小厚度；⑵纵向受拉钢筋抗震锚固长度；
⑶钢筋混凝土结构环境类别】
2.弯锚固长度计算：
弯锚固长度=hc－c＋15d
3.支座筋长度计算：
①支座负筋长度
第一排边支座负筋长度=1/3Ln+边支座锚固长度
第一排边支座负筋长度=1/4Ln+边支座锚固长度
②中间支座负筋计算：
第一排中间支座负筋长度=2×1/3Ln（左、右max）+本支座宽度
第二排中间支座负筋长度=2×1/4Ln（左、右max）+本支座宽度
4.架立钢筋长度计算
架立筋长度=Ln－右支座负筋净长－左支座负筋净长+150×2
5.腰筋长度计算：
构造腰筋=Ln+2×15d
受扭腰筋=Ln+锚固长度×2
6.下部筋计算
①下部通长筋计算方法与上部贯通筋相同
②下部非通常筋的计算
下部通长筋长度=本身净跨+左锚固+右锚固
③不伸入支座的下部纵筋计算
不伸入支座的下部纵长筋=0.8Ln
注: ①Lae在非抗震要求中表示为La hc：柱沿梁方向宽度c：表示保护层厚度Ln：表示净跨度
②锚固形式与长度同上部贯通筋，中间支座可采用直锚。

柱平法1.基础插筋长＝基础高度－b＋弯折长（≥150）＋基础上露部分（柱净高H n的1/3）＋搭接长度2.首层纵筋＝首层层高－基础插筋上露长度＋首层筋上露长度[max（上一层柱净高的1/6,500,上一层柱截面长边hc）]＋搭接长度3.中间柱纵筋＝本层层高－下层柱上露钢筋＋本层柱上露钢筋＋搭接长度4.顶层柱纵筋＝顶层层高－下层上露钢筋－屋顶梁高＋锚固长度中柱锚固长度：1.（梁高＋板厚－b）≥LaE，L＝梁高＋板厚－b2.（梁高＋板厚－b）＜LaE，L＝梁高＋板厚－b＋12d边柱锚长度：L ＝1.5LaE5.基础箍筋个数: @≤500且不少于2道。

6.首层箍筋个数：柱根部加密区Hn/3,楼板梁部位：梁下＋梁上＋梁高max（柱高1/6，500，,柱长边）（首层根部加密区）/加密间距＋1＋（首层梁下加密区）/加密间距＋1＋（梁高）/加密间距＋1＋（柱中部非加密区/非加密间距＋ 1）7.中间层箍筋个数＝（下部加密区/加密间距＋1）＋（上部加密区/加密间距＋1）＋（梁截面高度/加密间距＋1）＋（非加密区高度/非加密区间距－1 ）8.顶层箍筋个数＝（下部加密区）/加密间距＋1 ＋（上部加密区）/加密间距＋1＋（梁高）/加密间距＋1＋（非加密区/非加密间距－1）另：柱净高/柱截面长边（Hn/hc）≤4时为短柱，则箍筋全部加密梁平法1.上部贯通钢筋长度＝∑各跨长度－左支座内侧宽－右支座内侧宽＋锚固长度＋搭接长度（即单焊10d，双面焊5d，机械0）2.下部贯通钢筋长度＝∑各跨长度－左支座内侧宽－右支座内侧宽＋锚固长度＋搭接长度（即单焊10d，双面焊5d，机械0）直锚＝max（LaE,0.5hc＋5d）弯锚＝支座宽－b＋15d－柱箍筋d－柱主筋d－钢筋间距25（支座宽b≥0.4LaE）（下排时:－上排钢筋d －25）3.端支座上排负筋长＝Ln/3＋锚固长度端支座下排负筋长＝Ln/4＋锚固长度4.中间支座上排负筋长＝2×(Ln*/3) ＋支座宽度中间支座下排负筋长＝2×(Ln*/4) ＋支座宽度5.下部（不贯通时）钢筋长＝Ln＋2×锚固长度[中间支座锚固max（LaE，0.5hc＋5d）]6.腰筋（梁高≥450） G锚固15d ,N锚固与下部筋相同7.拉筋长＝梁宽- 2b＋26d根数＝（梁净跨－2×50）/（箍筋非加密区间距×2）＋18.吊筋长＝次梁宽＋50×2＋斜长×2＋40d9.箍筋长＝（梁高＋梁宽）－8d＋27.8d －8d根数＝[（加密区长－50）/加密区间距＋1]×2＋（非加密区长/非加密区间距－1）]板平法1.贯通筋长＝板净跨长＋锚固长端部为砼支座：(T)上部La，(B)下部max（5d，1/2梁宽）端部为砌体支座：上部：板伸入垟内长＋板厚－2b，下部：max（120，板厚）中间支座：上部不锚固，下部同端部max（5d，1/2梁宽）2.贯通筋根数＝（板净跨长－2×50）/间距＋13.负筋边支座＝水平标注值＋锚固长度（同上部锚固）＋一个竖段长（板厚－15）中支座＝左标注值＋右标注值＋2个竖段长试题四1.上部通长筋(hc-b>37d直锚):[8.10+4.138+1.357(Ln<4hc时,上部钢筋至挑梁端部不弯下)-0.10-0.035+37×0.02]×2(hc-b>37d直锚)=29.00m2.A支座负筋第一排(弯锚):[(8.1-0.1-0.3)/3+0.9-0.035+15×0.025] ×23. A支座负筋第二排:[(8.1-0.1-0.3)/4+0.9-0.035-0.025-0.02 5+15×0.025] ×24.B 支座负筋第一排:[(8.1-0.1-0.3)/3×2+0.6] ×2=11.47m 5. B 支座负筋第二排:[(8.1-0.1-0.3)/4×2+0.6] ×2=8.9m6.侧面受扭通长筋:(8.10+4.138+1.357-0.10-0.035+0.9-0.035+15×0.012) ×27.A-B跨下部钢筋:[(8.1-0.1-0.3)+(0.9-0.035+15×0.025) +37×0.025中支座取max(Lae,0.5hc+5d)] ×48.C支座负筋:[(4.138-0.3-0.3)/3+0.6+1.357-0.035+15×0.02] ×29.B-C跨下部钢筋:(37×0.016+4.138-0.3×2+0.6-0.035+15×0.016) ×410.悬挑部分下部钢筋:(1.357-0.035-0.3+15×0.016) ×411.A-B跨箍筋:单根长度:(0.3+0.6) ×2-8×0.035-8×0.008+27.8×0.008根数:[(1.2-0.05)/0.1+1] ×2+[(8.1-0.1-0.3-2×1.2)/0.15-1]12.A-B跨拉筋:单根长度:(0.3-0.035×2-0.006×2 +26×0.006)=0.374m根数: (8.1-0.1-0.3)/(0.2×2)+1=21根楼面板LB1, La=27d1.板上部筋X方向:单根长度=(7.20-0.25)+27×0.008×2=7.382m根数: (6.90-0.3-0.05×2)/0.15+1 =45根Y方向:单根长度=(6.90-0.3)+ 27×0.008×2=7.032m根数: (7.20-0.25-0.05×2)/0.15+1 =47根2. 板下部筋X方向:单根长度=(7.20-0.25)+0.125×2=7.20m 根数: (6.90-0.3-0.05×2)/0.15+1 =45根Y方向:单根长度=(6.90-0.3)+ 0.15×2 =6.90m根数: (7.20-0.25-0.05×2)/0.15+1 =47根第四题基价:1513.59+705.57×5/100-102.58×2.36 +118.41×2.36=1586.23元/10立方米综合工日:12.18+10.17×5/100=12.69工日/10立方米水泥:343×2.36(不计1:2水泥砂浆)=809.48kg特细砂:1.271×2.36(不计1:2水泥砂浆) =3.00t标准砖:5.236×1=5.236千块防水粉:55×5/100=2.75 kg水:1.05立方米管理费:158.62×12.47%=19.78元/立方米利润:158.62×4%=6.34元/立方米综合单价:158.62+128.26+19.78+6.34=313.00元/立方米<工程计量>二1.一层建筑面积:12.54×11.04-(12.54-10.14) ×(2.40+3.30)-(2.40+4.20) ×1.50=114.86平方米二层建筑面积:10.14×(11.04-1.50)-3.30×3.60=84.86 总层建筑面积:114.86+84.86=199.722.平整场地(清单规则):114.86平整场地(定额规则):114.86+(12.54+11.04) ×2×2+16=225.183.钢筋混凝土基础:1-1:[(12.54+11.04) ×2-0.24×4]×1.20×0.30=16.632-2:[3.3+(1.50+2.70) ×2+(10.80-1.50) ×2-0.60×10] ×1.20×0.30=8.753-3:(3.30-0.6×2) ×0.80×0.30=0.5016.63+8.75+0.50=25.884.外墙中心线：（12.54+11.04）×2-0.24×4=46.20m 内墙净长线：（3.30-0.24）×2+（11.04-0.24-0.24-1.50）+3.30 +（4.20-0.24）×2+3.60+（2.40-0.24） =32.16m首层砖墙工程量(清单规则)：46.20×0.24×（3-0.12）+32.16×0.24×3.00-2.91-37.65×0.24=43.14首层砖墙工程量(定额规则)：(46.20+32.16) ×0.24×3-2.91-37.65×0.24=(一层门窗洞口面积)：1.5×1.5×2+1.20×1.5×2+2.4×1.5×1+1.8×1.5×2+1×2.4×1+0.9×2.1×3+0.8×2.1×1+1.5×2.4×3=37.655.首层客厅室内木地板：（5.7-0.24）×（1.5+3.6-0.24）+1.5×0.24 =26.90<工程计量>五1.挖基础土方:(2.4+0.1×2) ×(3.4+0.1×2) ×(3.6+0.1-0.3) ×18=572.83立方米独立基础:{3.4×2.4×0.25+1/6×0.20×[3.4×2.4+(3.4+0.6) ×(2.4+0.4)+0.6×0.4]} ×18=48.48立方米+0.0以下柱:0.6×0.4×(3.6-0.25-0.2)×18=13.61立方米基础土方回填:572.83-48.48-3.6×2.6×0.1×18-0.6×0.4×(3.6-0.25-0.20-0.30)×18=495.19立方米2.挖土方:[3.6×2.6×0.1+(3.6+2×0.3+0.33×3.3) ×(2.6+2×0.3+0.33×3.3) ×3.3+1/3×0.33×0.33×3.3×3.3×3.3] ×18=1387.80立方米外运土方:1387.80-490=897.80立方米人工费:(0.48×1387.80+0.10×897.80) ×22=16630.33元材料费：0元机械费：0.069×897.80×63.81=3952.91元合计：20583.24元3.管理费：20583.24×12%=2469.99元利润：20583.24×7%=1440.83元风险：（20583.24+2469.99）×1%=230.53元综合单价：（20583.24+2469.99+1440.83 +230.53）/572.83=43.16元/立方米<工程计量>四1题：瓷砖净用量:100/(0.15+0.002) ×(0.15+0.002)=4328.25块瓷砖消耗量:4328.25×(1+1.5%)=4393.17块结合层砂浆净用量:100×0.01=1立方米灰缝砂浆净用量:[100-(4328.25×0.15×0.15)] ×0.005 =0.013立方米水泥砂浆消耗量:(1+0.013) ×(1+1%)=1.02立方米3题：工程预付款:2200×25%=550万元起扣点:2200-550/62.5%=1320万元1110+180+210=1500万元＞1320万元故预付款起扣时间为8月份.1—6月:1110×(1-3%)-90.56=986.14万元7月:180×(1-3%)-180×5%-35.5=130.1万元8月:210×(1-3%)-(1500-1320) ×62.5%-24.4=66.8万元9月:205×(1-3%)-205×62.5%-10.5=60.225万元10月:195×(1-3%)-195×62.5%-21=46.275万元11月:180×(1-3%)-180×62.5%-10.5=51.6万元12月:120×(1-3%)-120×62.5%-5.5+9 =35.9万元4题：主厂房工艺设备投资:2400×(30/25) ×1.25=3600万元主厂房投资:3600×(1+12%+1%+4%+2%+ 9%+18%+40%)=6696万元其中:建安工程投资:3600×0.4=1440万元设备购置投资:3600×1.46=5256万元工程费用与工程建设其他费用:6696×(1+30%+12%+20%+30%+20%)=14195.52万元5题：综合调整系数:K=11%×2.50+62%×1.25+6%×2.10+9%×1.15+12%×1.05=1.41结构差异额:0.08×285.48+0.95×79.75 -(0.044×253.1+0.842×11.95)=77.40元/平方米修正概算指标:889×1.41+77.40×(1+20%) =1346.37元/平方米拟建工程概算造价:1346.37×3420=4604585.40元6题：表 2 投资数据表资金单位：万元第六周末投资偏差=已完工程实际投资-已完工程计划投资=39-40=-1万元即投资节约1万元第六周末进度偏差=拟完工程计划投资-已完工程计划投资=67-40=27万元即进度拖后27万元第十周末投资偏差=84-90=-6万元即投资节约6万元第十周末进度偏差=100-90=10万元即进度拖后10万元10题：如h c-b≥LaE且≥0.5h c+5d则为直锚，否则为弯锚h c-b=700-25=675LaE=34×22=7480.5h c+5d=0.5×700+5×22=460边跨支座上排钢筋锚固长度：700-25-10-25-25+15×22=945边跨支座下排钢筋锚固长度：700-25-10-25-25-22-25+15×22=898（1）上部贯通筋：【（6000+1800+6000）-350×2+945×2】×2=29980(2)A支座上排钢筋长度：[(6000-350-350)/3+945]×2=5423A支座下排钢筋长度：【（6000-350-350）/4+898】×2=4446（3）D支座钢筋长度：同A支座（4）中间支座上排负筋长度：【（6000-700）/3+（1800+700）+（6000-700）/3】×2=12067中间支座下排负筋长度：【（6000-700）/4+（1800+700）+（6000-700）/4】×2=10300（5）梁中部贯通筋（腰筋）：【（6000+1800+6000）-350×+15×10×2】×4=53600（6）梁下部贯通钢筋长度：左、右跨：【（6000-700）+945+34×22】×4×2=55944中跨：（1800-700+2×34×20）×2=4920（7）拉筋：单根长=梁宽-2b+26d=250-2×25+26×10=460根数=（梁净跨-2×50）/（箍筋非加密区间距×2）+1=【（6000-700-2×50）/200×2+1】×2 +【（1800-700-2×50）/200×2+1】=32总长：0.46×32=14.72m（8）箍筋：单根长=（700+250）×2-8×25+27.8×10 =1978根数=【（700×1.5-50）/100+1】×2×2 +【（1800-700-2×50）/100+1】+【（6000-700-700×1.5×2）/200-1】×2 =87总长：1.978×87=172.086m（9）￠22: 29.98+19.738+12.067+10.30 +55.944=128.029m￠20: 4.92m￠10: 53.6+14.72+172.086=240.406m总重：128.029×2.984+4.92×2.466+240.406×0.617=542.5㎏2010考题(B)四.1.建筑面积(4.50×4+0.24) ×(6.30+0.24)+(4.50×4+0.24)×(1.8+0.72-0.12)/2=2.墙体工程量:外墙={[(6.3+1.8+0.72+0.12) ×2+(4.5×4-0.24) ×2] ×(3.0-0.24)-1.0×2.4×4-1.5×1.5×4}×0.24-1.5×0.24×0.18×4-2.0×0.24×0.18×4=女儿墙=(4.5×4+6.3) ×2×0.24×(0.8-0.2)=内墙=(6.3-0.24) ×3×0.24×3.00=13.093.屋面刚性防水=(4.50×4-0.24) ×(6.3+1.8+0.72-0.12-0.24-0.24)= 2012考题三.1.建筑面积:(3.6+3.3+2.7+0.24) ×5.24-2.0×2.7/2=2.(1)地砖块料面层地面:(3.6-0.24) ×(5.0-0.24)+(3.3-0.24) ×(5.0-0.24)+(2.7-0.24) ×(3.0-0.24) +2.4×1.7(扣台阶0.3m×2,已含柱) +0.9×0.24×4(门)=(2)踢脚线:[(5.0-0.24) ×4+(3.0-0.24) ×2+(3.6-0.24) ×2+(3.3-0.24) ×2+(2.7-0.24) ×2+2.7+2.0-0.9×8]×0.15=(3)内墙面抹灰:[(5.0-0.24) ×4+(3.0-0.24) ×2+(3.6-0.24) ×2+(3.3-0.24) ×2+(2.7-0.24) ×2+2.7+2.0] ×3.6-0.9×2.4×6-1.5×1.5×6- 1.1×1.5×1=(4)天棚抹灰:(3.6-0.24) ×(5.0-0.24)+(3.3-0.24)×(5.0-0.24)+(2.7-0.24) ×(3.0-0.24) +2.0×2.7+[(3.6+3.3+2.7+5.0) ×2+0.24×4+0.18×4] ×0.18=(5)抹灰面乳胶漆:内墙面+天棚面四.(1)人工费:55×0.302=16.61元材料费:9.120×0.25+0.016×90+1.040×120+0.100×0.42 +0.55=129.11元机械费:0.40元管理费:16.61×30%=4.98元利润:16.61×10%=1.66综合单价:16.61+129.11+0.4+4.98 +1.66=152.76元(2)分部分项工程:207822.00元措施项目:56492.50元其他项目:12123.00元规费:32500×30%=9750.00元税金(207822+56492.5+12123+9750)×3.48%=9959.33元工程造价合计:207822+56492.5+ 12123+9750+9959.33=296146.83元加㎡装配式轻钢龙骨:26.00元/㎡石膏板:16.00元/㎡乳胶漆:2.00元/㎏天棚吊顶: 轻钢龙骨石膏板面层,刮腻子刷白色乳胶漆.人工费:(0.17+0.12+0.07) ×55=19.80元材料费(1.02×26+3.00+1.02×16.00+0.13+2× 3+0.28)=52.25元机械费:0元管理费:19.80×30%=5.94元利润: 19.80×10%=1.98元综合单价:19.80+52.25+0+5.94+1.98=79.97元/㎡2011考题五.外墙中心线:(3.0+3.3×2+2.1+4.2)×2 =31.8m内墙净长线:3.0+3.3-0.24+4.2-0.24+2.1+4.2-0.24=16.08m1.M10水泥砂浆条石基础:B=A/H(P127,128错误)外墙基础:(0.8×0.6+0.3×0.3)/0.9=0.633m内墙基础:(0.6×0.6+0.3×0.3)/0.9=0.50m外墙基础:(0.8×0.6+0.3×0.3) ××31.8=18.126内墙基础:(0.6×0.6+0.3×0.3) ×[(6.3-0.633/2-0.5/2)+(4.2-0.633/2-0.5/2)+(4.2+2.1-0.633/2×2)]=6.765条石基础合计=18.126+6.765=24.892.M7.5水泥砂浆砖基础:(31.8+16.08) ×0.24×(2.3-0.1-0.6-0.3)=14.943.人工挖基槽土方:外墙基础土方=31.8×(0.8+0.1×2)×(2.3-0.3)=63.60内墙基础土方=[(6.3-0.5-0.4)+(4.20-0.5-0.4)+(4.2+2.1-0.5×2)]=22.40合计:63.60+22.40=86.004.基础回填土(不计室内回填部分):86-(31.8×1.0×0.1+14×0.8×0.1)-24.89-(31.8+16.08) ×0.24×(2.3-0.1-0.6-0.3-0.3)=45.325.外运土方:86.00-45.32=40.68第二问1.直接工程费:AA0003 1482.36×460/100=6818.86元AA0011 546.70×380/100=2077.46元AA0122 10408.62×380/1000=3955.28元合计:6818.86+2077.46+3955.28=12851.602.人材机消耗量:人工:67.38×460/100+24.85×380/100+165×380/1000=467.08工日5T自卸汽车：2.813×380/1000=1.07台班12T自卸汽车：3.749×380/1000=1.42台班4.人材机价差人工：（45-22）×467.08=10742.84元机械：（450-290.72）×1.07+（800-583.52）×1.42=477.83元合计：10742.84+477.83=11220.67元5.管理费：12851.60×13%=1670.71元5.利润：12851.60×6%=771.10元6.基础土方综合单价：（12851.60+1670.71+771.10+11220.67）/200=132.57元/立方米换算补充题1. 一工程框架柱设计为C35自拌混凝土，工程量为120立方米，计算基价直接费并完成工料分析。

钢筋新平法速记心法口诀一、钢筋工程心法总诀钢筋锚固插多深——重点弄清伸入点位置。

直弯机械三锚分——直锚，弯锚，机械锚。

斜钩钢板焊短筋——101图集35页3个小图形及说明。

直锚查表按砼号——101图集33~34页。

乘以直径哪类筋——上述两表左列，钢筋种类与直径，根据1，2行砼强度等级。

直锚不够弯锚拐——弯锚拐长15D。

零点四倍才是真——变锚伸入支座水平段0.4D锚固值。

零点七锚记在心——无论抗震非抗震，长度均锚0.7D。

非框架梁直锚短——十二倍D己够深。

构造腰筋十五倍——抗扭腰筋同主筋。

二、箍筋心法总诀箍筋鹰钩属必须——钩长十倍平直段，七十五毫不短于，计算料长加3 D。

抗剪加密分三种——二倍梁高震一级，二三四级1.5D，非框非震不加密。

复合内箍重叠边——计算内尺费心机, 勿忘減去保护层, 依照外箍细分析. 先去角筋两半径, 再除纵根减掉一. 包含几格乘上几, 至此未完别着急. 回头再加两半径, 再加型差三毫米.三、支座上筋心法总诀支座上铁负弯矩——反梁弯矩则相反。

端头锚固是务必，伸入净跨有分别，端跨中跨须注意。

一排跨内三分一，二排跨内四分一，非框边跨五分一，所有中跨一样地，中跨两边取大值，跨度太小连一起。

四、吊筋心法总诀主次梁相交用吊筋——二十倍D上平伸，次梁两边各加五，下平总加十公分，斜长角度梁高取，八百毫米来划分，小于八百四十五，45度乘上1.414，60度乘上1.155，下料长度减四倍，高度平度多用心。

五、腰筋拉筋心法总诀腰筋拉筋不可分——拉筋定要钩箍筋，梁净高超四十五，梁的两侧设腰筋，腰筋间距规二百，腰筋作用字母分，构造腰筋G打头，抗扭腰筋前加N，构造腰锚十五D，抗扭腰锚同主筋，拉筋鹰钩与箍同，内尺外加两箍筋，间距加倍梅花点，预绑交叉要当心。

六、平法识图口诀大汇总1、平法识图总则口诀纯底色大边距大段内容03G系列共七本，原有四本未出版，901系列有五本，累计共有十二册，可惜今年全作废，11G三本来替代。

11G101系列新平法2011年9月1日正式实施：《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》 11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》 11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》 11G101-311G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。

包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。

11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。

包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。

二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。

较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。

三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。

（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。

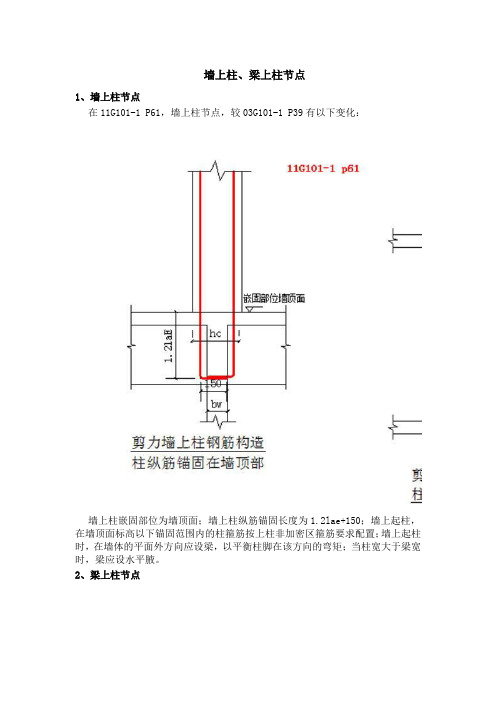

墙上柱、梁上柱节点1、墙上柱节点在11G101-1 P61，墙上柱节点，较03G101-1 P39有以下变化：墙上柱嵌固部位为墙顶面；墙上柱纵筋锚固长度为1.2lae+150；墙上起柱，在墙顶面标高以下锚固范围内的柱箍筋按上柱非加密区箍筋要求配置；墙上起柱时，在墙体的平面外方向应设梁，以平衡柱脚在该方向的弯矩；当柱宽大于梁宽时，梁应设水平腋。

2、梁上柱节点在11G101-1 P61梁上柱节点中，梁顶面是嵌固部位。

弯折长度和箍筋配置与原图集一致。

同时，梁上起柱时，在梁的平面外方向应设梁，以平衡柱脚在该方向的弯矩；当柱宽大于梁宽时，梁应设水平腋。

3、广联达钢筋算量软件中应用针对墙上柱、梁上柱构造做法，GGJ2009中新增和调整了相应节点设置：柱变截面节点在11G101-1 P60介绍了柱变截面的节点，较03G101-1 P38有了很大变化。

变截面一侧有梁时，下柱钢筋若弯折，则弯折长度为12d（03图集中是C+200）；上柱纵筋下插长度为1.2lae（03图集是1.5lae）。

新图集中增加了一侧无梁的变截面构造，下柱钢筋若弯折，则弯折长度=变截面差值-bhc+lae。

广联达钢筋算量软件中应用针对变截面构造做法，GGJ2009中新增和调整了相应节点设置：柱边角柱、中柱节点1、边角柱节点在11G101-1 P59边角柱构造中，介绍了5个节点，较03G101-1 P37有较大变化：节点A、B、C、D应配合使用，节点D不应单独使用(仅用于未伸入梁内的柱外侧纵筋锚固)，伸入梁内的柱外侧纵筋不宜少于柱外侧全部纵筋面积的65%。

可以选择B+D或C+D或A+B+D或A+C+D的做法；在承受以静力荷载为主的框架中，顶层端节点处的梁、柱端均主要承受负弯矩作用，相当于90°的折梁。

当梁上部钢筋和柱外侧钢筋数量匹配时，可将柱外侧处于梁截面宽度内的纵向钢筋直接弯入梁上部，作梁的负弯矩钢筋使用，如A节点。

也可使梁上部钢筋与柱外侧钢筋在顶层端节点区域搭接，如B、C节点。

11系新平法规则应用场景1、为了在混凝土设计中贯彻执行国家的技术经济政策，做到安全、适用、经济，保证质量，国家重新修订混凝土结构设计规范：《GB50010-2010混凝土结构设计规范》，并于2011年7月1日正式颁布执行。

由于新规范中补充了结构方案、抗震设计，修改了保护层等有关规定，故11G系列平法图集根据新规范进行了大量调整，也从而取代了03G系列平法图集。

2、新规范新平法在钢筋种类、钢筋的锚固连接、保护层、节点构造等改动很大。

功能作用本版新增了11G新平法的计算规则，将新规范、新平法中的变化部分内置与软件之中，用户只需要选择了11系新平法规则，就可以像过去一样准确计算钢筋工程量，软件自动按照新规范、新图集进行计算，从而免去学习钢筋软件和平法图集的痛苦。

本次新平法规则的变化，结合软件的处理，可以总结为以下几个部分：“新规范变化”、“柱”、“墙”、“梁”、“板”五部分，具体内容如下：一、新规范变化本部分主要处理新规范变化所引起的对工程造价产生重要影响的极大要素。

1、自动按照新规范的规定确定建筑的抗震级别。

新规范对抗震级别的划定相对于老规范有一些变化，在新规则下，输入工程信息时，软件自动按照新规范确定建筑抗震等级。

2、按照新规范的规定，将钢筋种类由以前4种变为8种，如下图：3、软件处理了新规范中保护层的变化，在计算箍筋时，保护层自动按最外侧钢筋到构件边缘来计算，保证钢筋计算结果的准确。

此部分对箍筋长度的计算影响尤其重大，软件中已经自动对箍筋公式进行了处理：在构件箍筋计算时，软件自动按照新的箍筋公式进行计算：4、处理了钢筋锚固与连接的变化。

新规范中，只提供了基本锚固lab、labe的值，而la、lae需要根据公式换算得来，这点变化无疑是此次规范变化最大的影响之一。

这对今后钢筋的算量都带来了很大程度的学习成本，和很繁琐的工作量。

而软件，则自动根据规范进行换算，计算时，直接读取换算后的锚固长度，免去了手动换算的麻烦。

7月1日执行的国标新规《GB50010-2010混凝土结构设计规范》在钢筋排号、保护层计算、搭接锚固计算、构件节点等方面变化巨大11G101与03G101变化解析11G101系列新平法2011年9月1日正式实施：《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》 11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》 11G101-311G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。

包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。

11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。

包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。

二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。

较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。

三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。

钢筋平法计算简图及公式钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
