包转发率和交换容量详解交换机的包转发率（吞吐量）指的是交换机转发数据包的能力，单位是pps（包每秒)，也就是交换机每秒可以转发多少个数据包。
交换机接口速率：100Mbit/s的以太网接口，学过计算机的同学都知道，每8个bit 组成一个字节，所以接一个百兆接口转换成节=12.5Mbyte/s，也就是说每秒这个以太网接口能转发12.5M个字节=12500000byte。
由于以太网的冲突检测机制，所以以太网传输数据帧时对数据帧的大小有个限制，数据帧最小为64byte，加上8byte的前导字节以及12byte的帧间间隙，合计就是84byte，也就是说在以太网上传输的数据帧最小为84byte。
以百兆以太口为例，一个百兆以太口每秒最多转发12500000byte的数据，假设在最糟糕的情况下所传输的所有数据帧都是最小的84byte（当然如果传输的数据帧越大对交换机转发越有利，所以我们这里假设一个极端，在最糟糕的情况下），那么这个百兆以太口每秒转发的数据帧为12500000/84=148809pps(帧/秒)=148.8kpps=0.1488Mpps。
所以我们可以得出百兆以太网的包转发率为0.1488Mpps，那么千兆以太网的包转发率为1.488Mpps，对于10G以太网对应的包转发率为14.88Mpps。
举个例子，假设有一台24口10/100Base-TX以太网交换机，那么这么这各交换机的包转发率为24*0.1488Mpps=3.5712Mpps,如果再加上4个千兆以太口4*1.488Mpps=5.952Mpps。
那么总共就是3.5712Mpps+5.952Mpps=9.5232Mpps。
也就是说一台24 口百兆+4口千兆的以太网交换机，只有整机包转发率达到9.5232Mpss的时候，才能实现线速转发。
交换机的交换容量（背板带宽），是指交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
交换容量表明了交换机总的数据交换能力，单位是Gbps。
[交换路由] 交换容量和包转发率之间什么关系 [复制链接]交换容量和包转发率之间什么关系有以下两种方法：第一种方法如下：--------------------------------------------------------------------------------我总结一个公式：转发带宽=包转发速率*8*（64＋8＋12）=1344*包转发速率我的公式推算：假设交换机有A、B、C三种接口各一个，它们的包转发率分别是X、Y、Z64+8+12的意思为：基于64字节分组测试（以太网传输最小包长就是64字节）；8以太网中，每个帧头都要加上了8个字节的前导符；帧间隙最小为12字节。
再乘8是转换为Bit为单位。
所以得：交换机转发带宽=X*8*（64+8+12）+Y*8*（64+8+12）+Z*8*（64+8+12）=（X+Y+Z）*1344;=交换机包转发率*1344----------------------------------------------------------------------------------------------------------------第二种计算方法：-----------------------------------------------------------------------------------------------------------------第二层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称二层包转发速率，那么交换机在做第二层交换的时候可以做到线速。
那么，1.488Mpps是怎么得到的呢包转发线速的衡量标准是以单位时间内发送64byte的数据包（最小包）的个数作为计算基准的。
对于千兆以太网来说，计算方法如下：1，000，000，000bps/8bit/（64＋8＋12）byte=1,488,095pps 说明：当以太网帧为64byte时，需考虑8byte的帧头和12byte的帧间隙的固定开销。
[交换路由] 交换容量和包转发率之间什么关系 [复制链接]交换容量和包转发率之间什么关系有以下两种方法：第一种方法如下：--------------------------------------------------------------------------------我总结一个公式：转发带宽=包转发速率*8*（64＋8＋12）=1344*包转发速率我的公式推算：假设交换机有A、B、C三种接口各一个，它们的包转发率分别是X、Y、Z64+8+12的意思为：基于64字节分组测试（以太网传输最小包长就是64字节）；8以太网中，每个帧头都要加上了8个字节的前导符；帧间隙最小为12字节。
再乘8是转换为Bit为单位。
所以得：交换机转发带宽=X*8*（64+8+12）+Y*8*（64+8+12）+Z*8*（64+8+12）=（X+Y+Z）*1344;=交换机包转发率*1344----------------------------------------------------------------------------------------------------------------第二种计算方法：-----------------------------------------------------------------------------------------------------------------第二层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称二层包转发速率，那么交换机在做第二层交换的时候可以做到线速。
那么，1.488Mpps是怎么得到的呢包转发线速的衡量标准是以单位时间内发送64byte的数据包（最小包）的个数作为计算基准的。

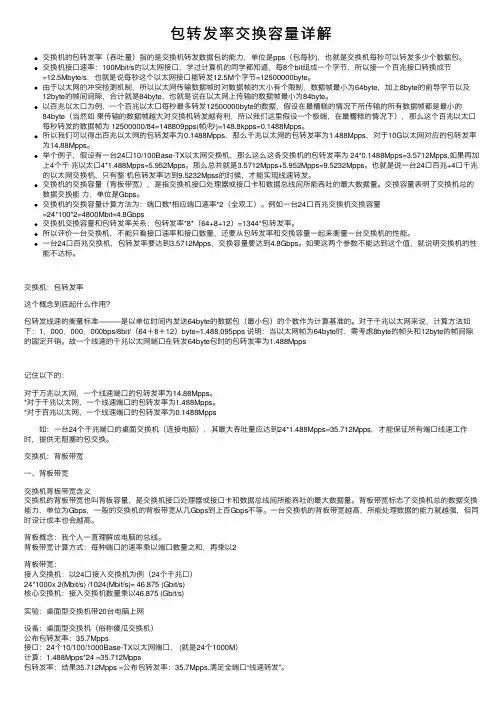

包转发率交换容量详解交换机的包转发率（吞吐量）指的是交换机转发数据包的能⼒，单位是pps（包每秒)，也就是交换机每秒可以转发多少个数据包。
交换机接⼝速率：100Mbit/s的以太⽹接⼝，学过计算机的同学都知道，每8个bit组成⼀个字节，所以接⼀个百兆接⼝转换成节=12.5Mbyte/s，也就是说每秒这个以太⽹接⼝能转发12.5M个字节=12500000byte。
由于以太⽹的冲突检测机制，所以以太⽹传输数据帧时对数据帧的⼤⼩有个限制，数据帧最⼩为64byte，加上8byte的前导字节以及12byte的帧间间隙，合计就是84byte，也就是说在以太⽹上传输的数据帧最⼩为84byte。
以百兆以太⼝为例，⼀个百兆以太⼝每秒最多转发12500000byte的数据，假设在最糟糕的情况下所传输的所有数据帧都是最⼩的84byte（当然如果传输的数据帧越⼤对交换机转发越有利，所以我们这⾥假设⼀个极端，在最糟糕的情况下），那么这个百兆以太⼝每秒转发的数据帧为 12500000/84=148809pps(帧/秒)=148.8kpps=0.1488Mpps。
所以我们可以得出百兆以太⽹的包转发率为0.1488Mpps，那么千兆以太⽹的包转发率为1.488Mpps，对于10G以太⽹对应的包转发率为14.88Mpps。
举个例⼦，假设有⼀台24⼝10/100Base-TX以太⽹交换机，那么这么这各交换机的包转发率为 24*0.1488Mpps=3.5712Mpps,如果再加上4个千兆以太⼝4*1.488Mpps=5.952Mpps。
那么总共就是3.5712Mpps+5.952Mpps=9.5232Mpps。
也就是说⼀台24⼝百兆+4⼝千兆的以太⽹交换机，只有整机包转发率达到9.5232Mpss的时候，才能实现线速转发。
交换机的交换容量（背板带宽），是指交换机接⼝处理器或接⼝卡和数据总线间所能吞吐的最⼤数据量。
交换容量表明了交换机总的数据交换能⼒，单位是Gbps。
[交换路由] 交换容量和包转发率之间什么关系 [复制链接]交换容量和包转发率之间什么关系有以下两种方法：第一种方法如下：--------------------------------------------------------------------------------我总结一个公式：转发带宽=包转发速率*8*（64＋8＋12）=1344*包转发速率我的公式推算：假设交换机有A、B、C三种接口各一个，它们的包转发率分别是X、Y、Z64+8+12的意思为：基于64字节分组测试（以太网传输最小包长就是64字节）；8以太网中，每个帧头都要加上了8个字节的前导符；帧间隙最小为12字节。
再乘8是转换为Bit为单位。
所以得：交换机转发带宽=X*8*（64+8+12）+Y*8*（64+8+12）+Z*8*（64+8+12）=（X+Y+Z）*1344;=交换机包转发率*1344----------------------------------------------------------------------------------------------------------------第二种计算方法：-----------------------------------------------------------------------------------------------------------------第二层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称二层包转发速率，那么交换机在做第二层交换的时候可以做到线速。
那么，1.488Mpps是怎么得到的呢包转发线速的衡量标准是以单位时间内发送64byte的数据包（最小包）的个数作为计算基准的。
对于千兆以太网来说，计算方法如下：1，000，000，000bps/8bit/（64＋8＋12）byte=1,488,095pps 说明：当以太网帧为64byte时，需考虑8byte的帧头和12byte的帧间隙的固定开销。
[交换路由] 交换容量和包转发率之间什么关系 [复制链接]交换容量和包转发率之间什么关系有以下两种方法：第一种方法如下：--------------------------------------------------------------------------------我总结一个公式：转发带宽=包转发速率*8*（64＋8＋12）=1344*包转发速率我的公式推算：假设交换机有A、B、C三种接口各一个，它们的包转发率分别是X、Y、Z64+8+12的意思为：基于64字节分组测试（以太网传输最小包长就是64字节）；8以太网中，每个帧头都要加上了8个字节的前导符；帧间隙最小为12字节。
再乘8是转换为Bit为单位。
所以得：交换机转发带宽=X*8*（64+8+12）+Y*8*（64+8+12）+Z*8*（64+8+12）=（X+Y+Z）*1344;=交换机包转发率*1344----------------------------------------------------------------------------------------------------------------第二种计算方法：-----------------------------------------------------------------------------------------------------------------第二层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称二层包转发速率，那么交换机在做第二层交换的时候可以做到线速。
那么，1.488Mpps是怎么得到的呢包转发线速的衡量标准是以单位时间内发送64byte的数据包（最小包）的个数作为计算基准的。
对于千兆以太网来说，计算方法如下：1，000，000，000bps/8bit/（64＋8＋12）byte=1,488,095pps 说明：当以太网帧为64byte时，需考虑8byte的帧头和12byte的帧间隙的固定开销。
[交换路由] 交换容量和包转发率之间什么关系[复制链接]交换容量和包转发率之间什么关系有以下两种方法：第一种方法如下：--------------------------------------------------------------------------------我总结一个公式：转发带宽=包转发速率*8*（64＋8＋12）=1344*包转发速率我的公式推算：假设交换机有A、B、C三种接口各一个，它们的包转发率分别是X、Y、Z64+8+12的意思为：基于64字节分组测试（以太网传输最小包长就是64字节）；8以太网中，每个帧头都要加上了8个字节的前导符；帧间隙最小为12字节。
再乘8是转换为Bit 为单位。
所以得：交换机转发带宽=X*8*（64+8+12）+Y*8*（64+8+12）+Z*8*（64+8+12）=（X+Y+Z）*1344;=交换机包转发率*1344----------------------------------------------------------------------------------------------------------------第二种计算方法：-----------------------------------------------------------------------------------------------------------------第二层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称二层包转发速率，那么交换机在做第二层交换的时候可以做到线速。
那么，1.488Mpps是怎么得到的呢包转发线速的衡量标准是以单位时间内发送64byte的数据包（最小包）的个数作为计算基准的。
对于千兆以太网来说，计算方法如下：1，000，000，000bps/8bit/（64＋8＋12）byte=1,488,095pps 说明：当以太网帧为64byte时，需考虑8byte的帧头和12byte的帧间隙的固定开销。

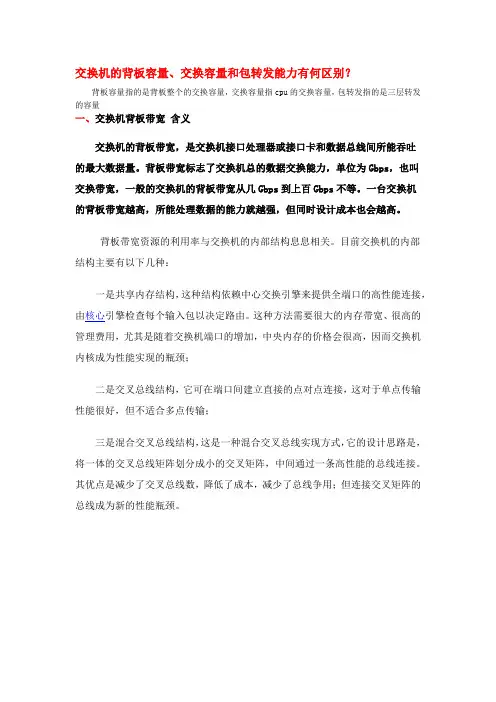

交换机的背板容量、交换容量和包转发能力有何区别？背板容量指的是背板整个的交换容量，交换容量指cpu的交换容量，包转发指的是三层转发的容量一、交换机背板带宽含义交换机的背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
背板带宽标志了交换机总的数据交换能力，单位为Gbps，也叫交换带宽，一般的交换机的背板带宽从几Gbps到上百Gbps不等。
一台交换机的背板带宽越高，所能处理数据的能力就越强，但同时设计成本也会越高。
背板带宽资源的利用率与交换机的内部结构息息相关。
目前交换机的内部结构主要有以下几种：一是共享内存结构，这种结构依赖中心交换引擎来提供全端口的高性能连接，由核心引擎检查每个输入包以决定路由。
这种方法需要很大的内存带宽、很高的管理费用，尤其是随着交换机端口的增加，中央内存的价格会很高，因而交换机内核成为性能实现的瓶颈；二是交叉总线结构，它可在端口间建立直接的点对点连接，这对于单点传输性能很好，但不适合多点传输；三是混合交叉总线结构，这是一种混合交叉总线实现方式，它的设计思路是，将一体的交叉总线矩阵划分成小的交叉矩阵，中间通过一条高性能的总线连接。
其优点是减少了交叉总线数，降低了成本，减少了总线争用；但连接交叉矩阵的总线成为新的性能瓶颈。
我们购买交接机最佳性能，就是要求这款交换机做到了线性无阻塞传输。
我们如何去考察一个交换机的背板带宽是否够用呢?如何去确定你买的交换机设计是否合理，存在阻塞的结构设计呢？显然，通过估算的方法是没有用的，笔者认为应该从两个方面来考虑:1、所有端口容量X端口数量之和的2倍应该小于背板带宽，可实现全双工无阻塞交换，证明交换机具有发挥最大数据交换性能的条件。
2、满配置吞吐量(Mbps)=满配置GE端口数×1.488Mpps，其中1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps。
例如，一台最多可以提供64个千兆端口的交换机，其满配置吞吐量应达到64×1.488Mpps = 95.2Mpps，才能够确保在所有端口均线速工作时，提供无阻塞的包交换。

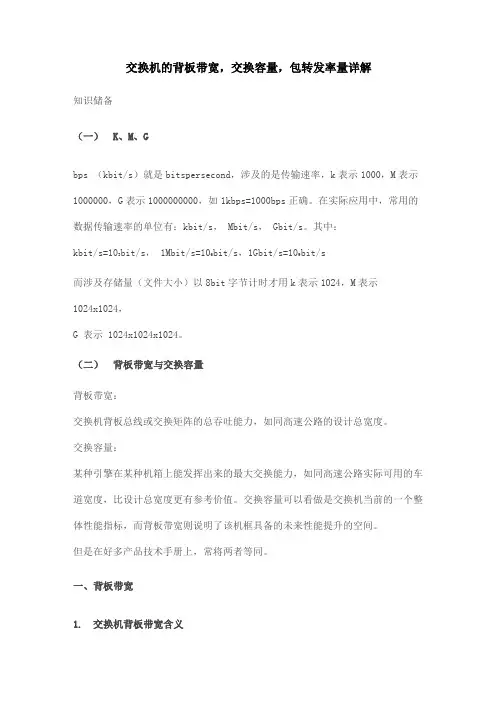

交换机的背板带宽，交换容量，包转发率量详解知识储备（一）K、M、Gbps （kbit/s）就是bitspersecond，涉及的是传输速率，k表示1000，M表示1000000，G表示1000000000，如1kbps=1000bps正确。
在实际应用中，常用的数据传输速率的单位有：kbit/s， Mbit/s， Gbit/s。
其中：kbit/s=103bit/s， 1Mbit/s=106bit/s，1Gbit/s=109bit/s而涉及存储量（文件大小）以8bit字节计时才用k表示1024，M表示1024x1024，G 表示 1024x1024x1024。
（二）背板带宽与交换容量背板带宽：交换机背板总线或交换矩阵的总吞吐能力，如同高速公路的设计总宽度。
交换容量：某种引擎在某种机箱上能发挥出来的最大交换能力，如同高速公路实际可用的车道宽度，比设计总宽度更有参考价值。
交换容量可以看做是交换机当前的一个整体性能指标，而背板带宽则说明了该机框具备的未来性能提升的空间。
但是在好多产品技术手册上，常将两者等同。
一、背板带宽1.交换机背板带宽含义交换机的背板带宽也叫背板容量，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
背板带宽标志了交换机总的数据交换能力，单位为Gbps，一般的交换机的背板带宽从几Gbps到上百Gbps不等。
一台交换机的背板带宽越高，所能处理数据的能力就越强，但同时设计成本也会越高。
2.交换机的内部结构背板带宽资源的利用率与交换机的内部结构息息相关。
目前交换机的内部结构主要有以下几种：一是共享内存结构，这种结构依赖中心交换引擎来提供全端口的高性能连接，由核心引擎检查每个输入包以决定路由。
这种方法需要很大的内存带宽、很高的管理费用，尤其是随着交换机端口的增加，中央内存的价格会很高，因而交换机内核成为性能实现的瓶颈。
二是交叉总线结构，它可在端口间建立直接的点对点连接，这对于单点传输性能很好，但不适合多点传输。
交换机的背板带宽，交换容量，包转发率区别交换机的背板带宽，交换容量，包转发率区别背板带宽指的是背板整个的交换容量，交换容量指cpu的交换容量，包转发指的是三层转发的容量一、背板带宽1。
交换机背板带宽含义交换机的背板带宽也叫背板容量，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
背板带宽标志了交换机总的数据交换能力，单位为Gbps，一般的交换机的背板带宽从几Gbps到上百Gbps不等。
一台交换机的背板带宽越高，所能处理数据的能力就越强，但同时设计成本也会越高。
2.交换机的内部结构背板带宽资源的利用率与交换机的内部结构息息相关。
目前交换机的内部结构主要有以下几种：一是共享内存结构，这种结构依赖中心交换引擎来提供全端口的高性能连接，由核心引擎检查每个输入包以决定路由。
这种方法需要很大的内存带宽、很高的管理费用，尤其是随着交换机端口的增加，中央内存的价格会很高，因而交换机内核成为性能实现的瓶颈；二是交叉总线结构，它可在端口间建立直接的点对点连接，这对于单点传输性能很好，但不适合多点传输；三是混合交叉总线结构，这是一种混合交叉总线实现方式，它的设计思路是，将一体的交叉总线矩阵划分成小的交叉矩阵，中间通过一条高性能的总线连接。
其优点是减少了交叉总线数，降低了成本，减少了总线争用；但连接交叉矩阵的总线成为新的性能瓶颈。
3.线性无阻塞传输我们购买交接机最佳性能，就是要求这款交换机做到了线性无阻塞传输。
我们如何去考察一个交换机的背板带宽是否够用呢?如何去确定你买的交换机设计是否合理，存在阻塞的结构设计呢？计算公式：A、所有端口容量X端口数量之和的2倍应该小于背板带宽，可实现全双工无阻塞交换，证明交换机具有发挥最大数据交换性能的条件。
B、满配置吞吐量(Mbps)=满配置GE端口数×1.488Mpps，其中1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps。
例如，一台最多可以提供64个千兆端口的交换机，其满配置吞吐量应达到 64×1.488Mpps = 95.2Mpps，才能够确保在所有端口均线速工作时，提供无阻塞的包交换。
交换机交换容量和包转发率计算方式[ 交换路由] 交换容量和包转发率之间什么关系[ 复制链接]交换容量和包转发率之间什么关系有以下两种方法：第一种方法如下：我总结一个公式：转发带宽=包转发速率*8* （64＋8＋12）=1344*包转发速率我的公式推算：假设交换机有A、B、C 三种接口各一个，它们的包转发率分别是X、Y、Z 64+8+12 的意思为：基于64 字节分组测试（以太网传输最小包长就是64 字节）；8 以太网中，每个帧头都要加上了8 个字节的前导符；帧间隙最小为12 字节。
再乘8是转换为Bit 为单位。
所以得：交换机转发带宽=X*8*（64+8+12）+Y*8*（64+8+12）+Z*8* （64+8+12）=（X+Y+Z）*1344;=交换机包转发率*1344第二种计算方法：第二层包转发率=千兆端口数量X +百兆端口数量*+其余类型端口数*相应计算方法，如果这个速率能W标称二层包转发速率，那么交换机在做第二层交换的时候可以做到线速。
那么，是怎么得到的呢包转发线速的衡量标准是以单位时间内发送64byte 的数据包（最小包）的个数作为计算基准的。
对于千兆以太网来说，计算方法如下：1，000，000，000bps/8bit/ （64＋8＋12）byte=1,488,095pps 说明：当以太网帧为64byte 时，需考虑8byte 的帧头和12byte 的帧间隙的固定开销。
故一个线速的千兆以太网端口在转发64byte 包时的包转发率为。
快速以太网的线速端口包转发率正好为千兆以太网的十分之一，为。
*对于万兆以太网，一个线速端口的包转发率为。
*对于千兆以太网，一个线速端口的包转发率为。
* 对于快速以太网，一个线速端口的包转发率为。
*对于OC^ 12的POS端口，一个线速端口的包转发率为。
*对于OC^ 48的POS端口，一个线速端口的包转发率为468MppS// 背板带宽计算公式：背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
交换机背板带宽、交换容量、包转发率和线速转发的含义1、背板带宽背板带宽，是指交换机接口处理器或接口卡，和数据总线间所能吞吐的最大数据量。
背板带宽标志了交换机总的数据交换能力。
背板带宽是模块化交换机上的概念，固定端口交换机不存在这个概念，固定端口交换机的背板容量和交换容量大小是相等的。
交换机背板速率单位一般为Mbps，指的是二层，对于三层以上交换才采用Mpps2、交换容量交换容量，指内核CPU与总线的传输容量，一般比背板带宽小低端交换采用存储转发模式，交换容量＝缓存位宽*缓存总线频率=96*133=12.8Gbps高端交换机，交换容量＝2*（n*100Mbps+m*1000Mbps）（n：表示交换机有n个100M端口，m：表示交换机有m个1000M端口），3、包转发率包转发率，以能够处理最小包长来衡量，对于以太网最小包为64byte，加上帧开销20byte。
因此最小包为84byte。
计算方法：对于一个全双工千兆接口达到线速时要求：包转发率=1000Mbps/（84*8）=1.488Mpps。
同理，求得：万兆以太网，一个线速端口的包转发率为14.88Mpps百兆以太网，一个线速端口的包转发率为0.1488MppsOC-12的POS端口，一个线速端口的包转发率为1.17MppsOC-48的POS端口，一个线速端口的包转发率为468Mpps4、线速转发线速转发，即线性无阻塞传输。
需要满足以下两个条件：A、交换机背板带宽>=交换容量，可实现全双工无阻塞交换，证明交换机具有发挥最大数据交换性能的条件。
B、交换机最大吞吐量>=端口数量*端口包转发率如：一台64个千兆端口的交换机，其最大吞吐量应达到64*1.488Mpps=95.2Mpps，才能保证所有端口线速工作时，提供无阻塞的包交换。
PS：pps=packet/s帧开销20字节（8 byte的前导字节+12 byte的帧间间隙）评价交换机，包转发量和交换容量要指标——————————————————————————————————————包转发率的计算－实例说明100Mbit/s的以太网络，100M换算成byte则是100/8=12.5M byte/s，换算出来就是12500000bytes。
包转发率交换容量详解【转】交换机的包转发率（吞吐量）指的是交换机转发数据包的能⼒，单位是pps（包每秒)，也就是交换机每秒可以转发多少个数据包。
交换机接⼝速率：100Mbit/s的以太⽹接⼝，学过计算机的同学都知道，每8个bit组成⼀个字节，所以接⼀个百兆接⼝转换成节=12.5Mbyte/s，也就是说每秒这个以太⽹接⼝能转发12.5M个字节=12500000byte。
由于以太⽹的冲突检测机制，所以以太⽹传输数据帧时对数据帧的⼤⼩有个限制，数据帧最⼩为64byte，加上8byte的前导字节以及12byte 的帧间间隙，合计就是84byte，也就是说在以太⽹上传输的数据帧最⼩为84byte。
以百兆以太⼝为例，⼀个百兆以太⼝每秒最多转发12500000byte的数据，假设在最糟糕的情况下所传输的所有数据帧都是最⼩的84byte（当然如果传输的数据帧越⼤对交换机转发越有利，所以我们这⾥假设⼀个极端，在最糟糕的情况下），那么这个百兆以太⼝每秒转发的数据帧为 12500000/84=148809pps(帧/秒)=148.8kpps=0.1488Mpps。
所以我们可以得出百兆以太⽹的包转发率为0.1488Mpps，那么千兆以太⽹的包转发率为1.488Mpps，对于10G以太⽹对应的包转发率为14.88Mpps。
举个例⼦，假设有⼀台24⼝10/100Base-TX以太⽹交换机，那么这么这各交换机的包转发率为 24*0.1488Mpps=3.5712Mpps,如果再加上4个千兆以太⼝4*1.488Mpps=5.952Mpps。
那么总共就是3.5712Mpps+5.952Mpps=9.5232Mpps。
也就是说⼀台24 ⼝百兆+4⼝千兆的以太⽹交换机，只有整机包转发率达到9.5232Mpss的时候，才能实现线速转发。
交换机的交换容量（背板带宽），是指交换机接⼝处理器或接⼝卡和数据总线间所能吞吐的最⼤数据量。
交换容量表明了交换机总的数据交换能⼒，单位是Gbps。
交换机的背板容量、交换容量和包转发能⼒有何区别？交换机的背板容量、交换容量和包转发能⼒有何区别？背板容量指的是背板整个的交换容量，交换容量指cpu的交换容量，包转发指的是三层转发的容量⼀、交换机背板带宽含义交换机的背板带宽，是交换机接⼝处理器或接⼝卡和数据总线间所能吞吐的最⼤数据量。
背板带宽标志了交换机总的数据交换能⼒，单位为Gbps，也叫交换带宽，⼀般的交换机的背板带宽从⼏Gbps到上百Gbps不等。
⼀台交换机的背板带宽越⾼，所能处理数据的能⼒就越强，但同时设计成本也会越⾼。
背板带宽资源的利⽤率与交换机的内部结构息息相关。
⽬前交换机的内部结构主要有以下⼏种：⼀是共享内存结构，这种结构依赖中⼼交换引擎来提供全端⼝的⾼性能连接，由核⼼引擎检查每个输⼊包以决定路由。
这种⽅法需要很⼤的内存带宽、很⾼的管理费⽤，尤其是随着交换机端⼝的增加，中央内存的价格会很⾼，因⽽交换机内核成为性能实现的瓶颈；⼆是交叉总线结构，它可在端⼝间建⽴直接的点对点连接，这对于单点传输性能很好，但不适合多点传输；三是混合交叉总线结构，这是⼀种混合交叉总线实现⽅式，它的设计思路是，将⼀体的交叉总线矩阵划分成⼩的交叉矩阵，中间通过⼀条⾼性能的总线连接。
其优点是减少了交叉总线数，降低了成本，减少了总线争⽤；但连接交叉矩阵的总线成为新的性能瓶颈。
我们购买交接机最佳性能，就是要求这款交换机做到了线性⽆阻塞传输。
我们如何去考察⼀个交换机的背板带宽是否够⽤呢?如何去确定你买的交换机设计是否合理，存在阻塞的结构设计呢？显然，通过估算的⽅法是没有⽤的，笔者认为应该从两个⽅⾯来考虑:1、所有端⼝容量X端⼝数量之和的2倍应该⼩于背板带宽，可实现全双⼯⽆阻塞交换，证明交换机具有发挥最⼤数据交换性能的条件。
2、满配置吞吐量(Mbps)=满配置GE端⼝数×1.488Mpps，其中1个千兆端⼝在包长为64字节时的理论吞吐量为1.488Mpps。
例如，⼀台最多可以提供64个千兆端⼝的交换机，其满配置吞吐量应达到64×1.488Mpps = 95.2Mpps，才能够确保在所有端⼝均线速⼯作时，提供⽆阻塞的包交换。
交换机的背板带宽，交换容量，包转发率区别交换机的背板带宽，交换容量，包转发率区别背板带宽指的是背板整个的交换容量，交换容量指cpu的交换容量，包转发指的是三层转发的容量一、背板带宽1。
交换机背板带宽含义???交换机的背板带宽也叫背板容量，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
背板带宽标志了交换机总的数据交换能力，单位为Gbps，一般的交换机的背板带宽从几Gbps 到上百Gbps不等。
一台交换机的背板带宽越高，所能处理数据的能力就越强，但同时设计成本也会越高。
2.交换机的内部结构背板带宽资源的利用率与交换机的内部结构息息相关。
目前交换机的内部结构主要有以下几种：一是共享内存结构，这种结构依赖中心交换引擎来提供全端口的高性能连接，由核心引擎检查每个输入包以决定路由。
这种方法需要很大的内存带宽、很高的管理费用，尤其是随着交换机端口的增加，中央内存的价格会很高，因而交换机内核成为性能实现的瓶颈；二是交叉总线结构，它可在端口间建立直接的点对点连接，这对于单点传输性能很好，但不适合多点传输；三是混合交叉总线结构，这是一种混合交叉总线实现方式，它的设计思路是，将一体的交叉总线矩阵划分成小的交叉矩阵，中间通过一条高性能的总线连接。
其优点是减少了交叉总线数，降低了成本，减少了总线争用；但连接交叉矩阵的总线成为新的性能瓶颈。
3.线性无阻塞传输我们购买交接机最佳性能，就是要求这款交换机做到了线性无阻塞传输。
我们如何去考察一个交换机的背板带宽是否够用呢?如何去确定你买的交换机设计是否合理，存在阻塞的结构设计呢？计算公式：A、所有端口容量X端口数量之和的2倍应该小于背板带宽，可实现全双工无阻塞交换，证明交换机具有发挥最大数据交换性能的条件。
B、满配置吞吐量(Mbps)=满配置GE端口数×1.488Mpps，其中1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps。
例如，一台最多可以提供64个千兆端口的交换机，其满配置吞吐量应达到?64×1.488Mpps?=?95.2Mpps，才能够确保在所有端口均线速工作时，提供无阻塞的包交换。

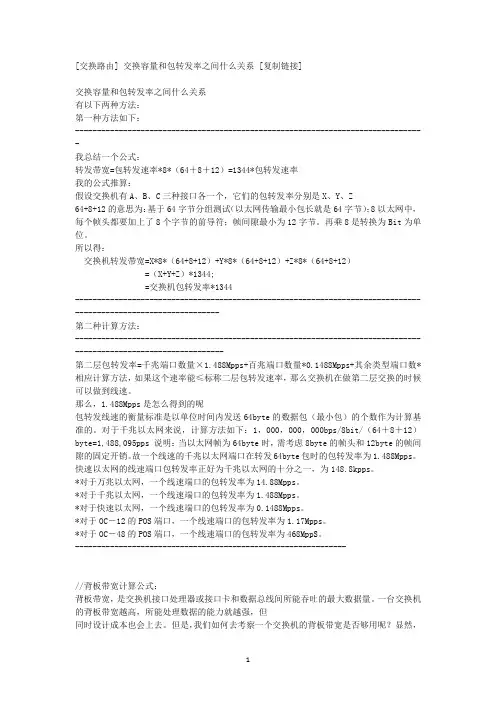

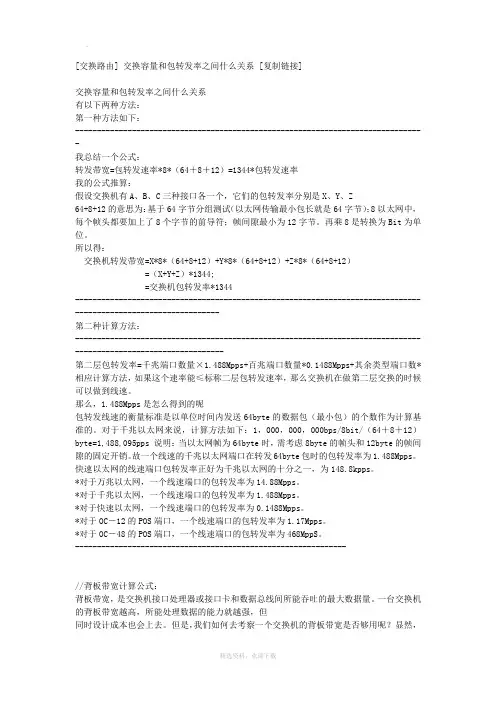

[交换路由] 交换容量和包转发率之间什么关系[复制链接]
五粮液五粮液当前离线最后登录2012-4-9在线时间 1 小时比特流3702 bps注册时间2008-7-7阅读权限150帖子612精华2积分6404UID5. IP卡狗仔卡
超级版主
比特流3702 bps阅读权限150积分6404精华2帖子612.
串个门加好友打招呼发消息. 电梯直达1#
发表于2008-8-13 14:38:53 |只看该作者|倒序浏览交换容量和包转发率之间什么关系
有以下两种方法：
第一种方法如下：
--------------------------------------------------------------------------------
我总结一个公式：
转发带宽=包转发速率*8*（64＋8＋12）=1344*包转发速率
我的公式推算：
假设交换机有A、B、C三种接口各一个，它们的包转发率分别是X、Y、Z
64+8+12的意思为：基于64字节分组测试（以太网传输最小包长就是64字节）；8以太网中，每个帧头都要加上了8个字节的前导符；帧间隙最小为12字节。
再乘8是转换为Bit 为单位。
所以得：
交换机转发带宽=X*8*（64+8+12）+Y*8*（64+8+12）+Z*8*（64+8+12）
=（X+Y+Z）*1344;
=交换机包转发率*1344
----------------------------------------------------------------------------------------------------------------
第二种计算方法：
-----------------------------------------------------------------------------------------------------------------
第二层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称二层包转发速率，那么交换机在做第二层交换的时候可以做到线速。
那么，1.488Mpps是怎么得到的呢
包转发线速的衡量标准是以单位时间内发送64byte的数据包（最小包）的个数作为计算基准的。
对于千兆以太网来说，计算方法如下：1，000，000，000bps/8bit/（64＋8＋12）byte=1,488,095pps 说明：当以太网帧为64byte时，需考虑8byte的帧头和12byte的帧间隙的固定开销。
故一个线速的千兆以太网端口在转发64byte包时的包转发率为1.488Mpps。
快速以太网的线速端口包转发率正好为千兆以太网的十分之一，为148.8kpps。
*对于万兆以太网，一个线速端口的包转发率为14.88Mpps。
*对于千兆以太网，一个线速端口的包转发率为1.488Mpps。
*对于快速以太网，一个线速端口的包转发率为0.1488Mpps。
*对于OC－12的POS端口，一个线速端口的包转发率为1.17Mpps。
*对于OC－48的POS端口，一个线速端口的包转发率为468MppS。
--------------------------------------------------------------
//背板带宽计算公式：
背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
一台交换机的背板带宽越高，所能处理数据的能力就越强，但
同时设计成本也会上去。
但是，我们如何去考察一个交换机的背板带宽是否够用呢？显然，通过估算的方法是没有用的，我认为应该从两个方面来考虑：
1、）所有端口容量X端口数量之和的2倍应该小于背板带宽，可实现全双工无阻塞交换，证明交换机具有发挥最大数据交换性能的条件。
2、）满配置吞吐量(Mpps)=满配置GE端口数×1.488Mpps其中1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps。
例如，一台最多可以提供64个千兆端口的交换机，其满配置吞吐量应达到64×1.488Mpps = 95.2Mpps
才能够确保在所有端口均线速工作时，提供无阻塞的包交换。
如果一台交换机最多能够提供176个千兆端口，而宣称的吞吐量为不到261.8Mpps(176 x 1.488Mpps = 261.8)，那么用户有理由认为该交换机采
用的是有阻塞的结构设计。
一般是两者都满足的交换机才是合格的交换机。
背板相对大，吞吐量相对小的交换机，除了保留了升级扩展的能力外就是软件效? ?专用芯片电路设计有问题；背板相对小。
吞吐量相对大的交
换机，整体性能比较高。
不过背板带宽是可以相信厂家的宣传的，可吞吐量是无法相信厂家的宣传的，因为后者是个设计值，测试很困难的并
且意义不是很大。
交换机的背版速率一般是：Mbps,指的是第二层，
对于三层以上的交换才采用Mpps
2950G-48
背板＝2×1000×2＋48×100×2(Mbps)＝13.6(Gbps)
相当于13.6/2=6.8个千兆口
吞吐量=6.8×1.488=10.1184Mpps
4506
背板64G
满配置千兆口
4306×5＋2（引擎）＝32
吞吐量＝32×1.488=47.616。
