电梯与自动扶梯设计方案1. 引言电梯与自动扶梯作为现代城市交通工具中不可或缺的组成部分，扮演了连接楼层、提高人员流动效率的重要角色。
设计一个优质、安全、节能的电梯与自动扶梯方案至关重要，本文将从以下几个方面进行探讨。
2. 品质与安全在电梯与自动扶梯设计中，品质与安全是首要考虑的因素。
首先，选用质量可靠、耐用的材料和零部件，确保其长时间、高强度的使用不会出现故障。
其次，应建立完善的安全设备与系统，包括急停装置、救援系统等，以应对可能出现的紧急情况。
此外，定期检测与维护工作也是确保电梯与自动扶梯安全运行的关键所在。
3. 舒适性与便捷性电梯与自动扶梯的设计应注重提供舒适与便捷的乘坐体验。
为此，可以采用各种减震、缓冲措施，降低乘坐过程中的震动与噪音。
另外，应考虑到不同人群的需求，例如安装护栏、防滑装置、方便老人、儿童和残疾人使用的设施等，以提高乘坐的舒适性和便捷性。
4. 节能与环保电梯与自动扶梯的设计也应考虑节能与环保的因素。
采用先进的节能技术，如智能控制系统、再生制动设备等，可以降低能量消耗，减少对环境的不良影响。
此外，还可以通过优化设计、改进材料使用等方式来降低能源消耗，并且关注材料的可持续性和环境友好性。
5. 建筑与景观融合电梯与自动扶梯的设计应考虑与建筑和景观的融合。
通过与建筑外观和室内装修相协调的设计，使电梯与自动扶梯成为建筑的一部分，增强整体美感。
在景观设计方面，可以考虑将电梯与自动扶梯融入自然或人工景观中，创造独特的观赏体验。
6. 智能化与数据分析随着智能科技的发展，电梯与自动扶梯的设计也可以更加智能化。
通过安装感应设备、智能控制系统等，可以实现自动运行、优化调度、智能故障诊断等功能，提升使用效率和便捷性。
此外，收集和分析使用数据，可以帮助设计师了解电梯与自动扶梯的使用情况，为后续的设计与优化提供依据。
7. 结论本文围绕电梯与自动扶梯设计方案展开讨论，强调品质与安全、舒适性与便捷性、节能与环保、建筑与景观融合以及智能化与数据分析等方面的重要性。
电梯及自动扶梯工程安装施工流程。
电梯安装流程见图:扶梯安装流程见图:关键控制点：设备进场后，组织业主、监理进行开箱、验收。
随机文件必须齐全，如土建布置图、产品出厂合格证等；技术资料应齐全，如门锁装置、限速器、安全钳、缓冲器等。
施工中协调土建、电气与电梯等专业的配合。
电梯的安装控制点：对电梯及自动扶梯进行检查，避免出现轿厢在运行中抖动或晃动、电梯运行时轿厢内（或机房内）噪声大于规定值、电梯启动和运行速度达不到正常速度、观感检查指标达不到规定要求等现象。
向专业施工单位提交电梯井道土建施工技术资料，测量定位记录、质量评定表等。
同时移交测量定位基准点。
根据电梯安装验收的要求，井道尺寸达到规范要求。
土建结构测量在井道顶板下面1m左右处用膨胀螺栓将角钢支架水平固定于井道壁上，水平度误差不大于 3‰。
样板与支架端部应垫实找平，水平度误差不大于3‰，为防止位移，在井道测量与放线结束后，应将样板与支架点焊。
测量井道、机房。
在井道四壁分别放设1～2根测量基线，以基线为准，按照各梯安装图纸要求对井道及机房进行测量。
电梯井道垂直度偏差为0～+50mm。
井道平面净空尺寸、顶层高度、底坑深度符合设计要求。
层门及呼梯、显示等预留洞的尺寸及位置符合设计要求。
测量机房高度。
样板安装及基准线挂设要点:预放两根厅门口线测量井道，一般两线间距为门口净宽。
放线时应以实际尺寸为准做出相应的修正。
导轨的安装安装前检查卷扬机的负荷重量及吊索的使用状况，严禁超载。
导轨安装前将轿厢导轨和对重导轨底座搬入井道底坑安装位置并调平。
用压导板将导轨固定在支架上，防止导轨下滑。
轿厢安装轿厢地坎与各层厅门地坎间距按图纸尺寸，偏差数值满足规范要求。
开门刀与各层厅门地坎以及各层门开门装置的滚轮与轿厢地坎间的间隙均必须在 5～10mm范围以内厅门安装要求厅门扇垂直度偏差不大于2mm，门缝下口扒开量不大于10mm，门轮偏心轮对门滑道间隙不大于0.5mm.厅门门扇与门扇、门扇与门套、门扇下端与地坎面的间隙为1～6mm。
电梯、自动扶梯乘坐安全须知与安全操作规程一、乘客电梯乘坐安全须知：1、查看电梯检验合格的标志，确定电梯在检验有效期。
2、正确按下呼梯方向按钮，门开确认楼层，先下后上，快速通过，不停留。
3、严禁用手扒动电梯轿门进出轿厢时，不要在轿厢层轿门处逗留。
4、儿童应由家长陪伴乘梯。
5、禁止在电梯轿厢内蹦跳。
6、电梯超载时不能乘坐，请快速退出。
7、禁止易燃易爆或腐蚀性物品等危险品带入电梯轿厢。
8、电梯所在大楼发生火灾时，禁止乘坐电梯。
9、文明乘梯，不要在电梯轿厢内吸烟、吐痰、乱扔杂物，爱护轿厢内设施，不要无故按动警铃按钮。
10、电梯困人是一种保护状态，没有危险。
按照提示联系外界，耐心等待专业人员。
二、自动扶梯乘坐安全须知：1、查看电梯检验合格的标志，确定电梯在检验有效期。
2、自动扶梯梯级出入口处乘客应快速通过出入口，不停留。
3、乘梯时面朝运行方向站立，双脚站立在踏板的安全区域内，手扶扶手带站稳，严禁乘扶梯至出口处停留。
4、婴儿车、手推车推车严禁搭乘自动扶梯，儿童和老弱病残人员应由有行为能力的成年人看护搭乘。
5、严禁将头部、肢体伸出扶手装置以外，严禁乘客将重物扶手带上。
6、禁止赤脚和蹲坐搭乘自动扶梯。
7、禁止在自动扶梯上反方向行走和奔跑。
三、有司机的电梯操作规程：1、电梯操作步骤：①、在开启厅门进入轿厢前，用厅门锁或基站钥匙打开电梯厅门，确认轿厢停在该层，再进入轿厢。
②、开启轿厢内照明灯及风扇，将“有司机/无司机”钥匙或开关转到有司机状态。
③、随电梯上、下行驶一个回程（不载客、不运货），检查运行是否正常，有无故障。
2、电梯运行时电梯司机应做到：①、防止电梯超员、超载运行，随时注意电梯过载保护功能。
②、不得将电梯交给乘客操作。
③、严禁装运易燃、易爆、腐蚀、有毒的危险物品。
如遇到特殊情况，需经有关安全部门批准，并采取必要安全保护措施。
④、严禁在轿门、厅门开启的情况下，用检修速度作为正常行驶。
⑤、不准乘客将身体依靠轿门、厅门上。

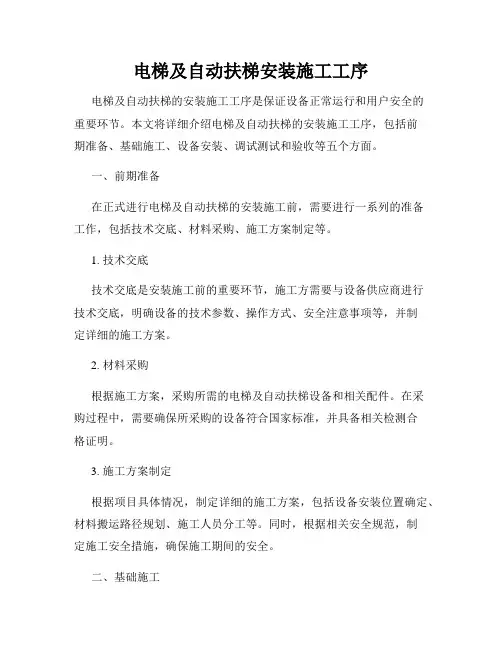

电梯及自动扶梯安装施工工序电梯及自动扶梯的安装施工工序是保证设备正常运行和用户安全的重要环节。
本文将详细介绍电梯及自动扶梯的安装施工工序，包括前期准备、基础施工、设备安装、调试测试和验收等五个方面。
一、前期准备在正式进行电梯及自动扶梯的安装施工前，需要进行一系列的准备工作，包括技术交底、材料采购、施工方案制定等。
1. 技术交底技术交底是安装施工前的重要环节，施工方需要与设备供应商进行技术交底，明确设备的技术参数、操作方式、安全注意事项等，并制定详细的施工方案。
2. 材料采购根据施工方案，采购所需的电梯及自动扶梯设备和相关配件。
在采购过程中，需要确保所采购的设备符合国家标准，并具备相关检测合格证明。
3. 施工方案制定根据项目具体情况，制定详细的施工方案，包括设备安装位置确定、材料搬运路径规划、施工人员分工等。
同时，根据相关安全规范，制定施工安全措施，确保施工期间的安全。
二、基础施工在进行设备的安装前，需要进行基础施工，主要包括井道及轿厢基础的施工。
1. 井道基础施工在井道内部挖掘合格尺寸的基坑，按照设计要求进行土方作业，排除多余土方，并进行基础混凝土浇筑，确保井道的稳固和承重能力。
2. 轿厢基础施工根据设计图纸和相关要求，进行轿厢基础的施工，包括地基处理、混凝土浇筑等步骤。
三、设备安装基础施工完成后，进入设备的实际安装过程，主要包括机房设备的安装、井道设备的安装和电气线路的布置等。
1. 机房设备安装按照设备供应商提供的安装说明，进行机房设备的安装，包括电动机、驱动装置、限速器等的安装，确保设备的正常运行。
2. 井道设备安装在井道内依照设计要求进行导轨、导轨架、平衡重块等设备的安装，并确保各零部件的密合度和正常运转。
3. 电气线路布置根据电梯及自动扶梯的控制系统，进行电气线路的布置和接线，确保各部分之间的正常通讯和联动。
四、调试测试设备安装完成后，需要进行调试测试，以确保设备的正常运行和用户的安全。
