南昌大学——电子束的偏转与聚焦现象

实验电子束的电偏转篇一：实验十三电子束线的电偏转与磁偏转实验十三电子束线的电偏转与磁偏转实验目的1．研究带电粒子在电场和磁场中偏转的规律。

2．了解电子束线管的结构和原理。

实验仪器SJ—SS—2型电子束实验仪。

实验原理在大多数电子束线管中，电子束都在互相垂直的两个方向上偏移，以使电子束能够到达电子接受器的任何位置，通常运用外加电场和磁场的方法实现，显像管等器件就是在这个基础上运用相同的原理制成的。

1．电偏转原理电偏转原理如图4－17－1所示。

通常在示波管（又称电子束线管）的偏转板上加上偏转电压V，当加速后的电子以速度v沿Z方向进入偏转板后，受到偏转电场E （Y轴方向）的作用，使电子的运动轨道发生偏移。

假定偏转电场在偏转板l范围内是均匀的，电子作抛物线运动，在偏转板外，电场为零，电子不受力，作匀速直线运动。

在偏转板之内Y?1at2?1eE(Z)2 （4－17－1）22mv式中v为电子初速度，Y为电子束在Y方向的偏转。

电子在加速电压VA的作用下，加速电压对电子所做的1功全部转为电子动能，则mv2?eVA。

2将E＝V／d和v2代入（4－17－1）式，得2Y?VZ4VAd电子离开偏转系统时，电子运动的轨道与Z轴所成的偏转角?的正切为tg??dY?Vl（4－17－2）dZx?l2VAd设偏转板的中心至荧光屏的距离为L，电子在荧光屏上的偏离为S，则Stg??L代入（4－17－2）式，得S?VlL （4－17－3）2VAd由上式可知，荧光屏上电子束的偏转距离S与偏转电压V成正比，与加速电压VA成反比，由于上式中的其它量是与示波管结构有关的常数故可写成S?keV（4－17－4）VAke为电偏常数。

可见，当加速电压VA一定时，偏转距离与偏转电压呈线性关系。

为了反映电偏转的灵敏程度，定义?电?S?ke(1)（4－17－5）VVA?电称为电偏转灵敏度，单位为毫米/伏。

?电越大，表示电偏转系统的灵敏度越高。

2．磁偏转原理磁偏转原理如图4－17－2所示。

实验14 电子束偏转、聚焦及电子荷质比的测定带电粒子在电场和磁场作用下的运动是电学组成的基础。

带电粒子通常包括质子、离子、和自由电子等，其中电子具有极大的荷质比和极高的运动速度。

因此，在各种分支学科中得到了极其广泛的应用。

众所周知，快速运动的电子会在阴极射线管的荧光屏上留下运动的痕迹，可以利用观察此光迹的方法来研究电子在电场和磁场中的运动规律。

辅以聚焦、偏转和强度控制等系统，可以使电子束在荧光屏上清晰地成象。

电子束的聚焦和偏转可以通过电场和磁场对电子的作用来实现，前者称为电聚焦和电偏转，后者称为磁聚焦和磁偏转。

通过磁聚焦可测出电子的电荷与质量比，即验证电子带电荷量，并证明电子的质量m e 。

实习一 电子束的电偏转与电聚焦【实验目的】1. 了解示波管的基本构造和工作原理。

2. 掌握示波管中电子束电偏转和电聚焦的基本原理。

3. 掌握利用作图法求电偏转灵敏度的数据处理方法。

【实验原理】1. 示波管的基本构造和工作原理(参见实验--示波器的使用)2. 电子束的电偏转电子在两偏转板之间穿过时，如果两板之间电位差为零，电子则笔直穿过偏转板打在荧光屏中央（假定电子枪瞄准荧光屏中心）形成一个小亮斑，如果在两块Y （或X ）偏转板上加有电压，电子就会受电场力的作用而发生偏转。

如图3-14-1所示，设两偏转板间距为d ，电压差为dy V ，可看做平行板电容器，则两板间的电场强度为：dy y V E d=（3-14-1） 电子所受电场力为： dy y y eV F eE d==（3-14-2）在同一点的垂直速度： 1dyy y zeV la t md νν==⋅（3-14-3）偏离z 轴的距离： 221111()()22dy y zeV ly a t md ν==⋅ （3-14-4）电子离开板右端时不再受电场力的作用，作匀速直线运动，到达屏上的垂直位移：图3-14-122dyy z zeV lL y t md ννν'==⋅⋅（3-14-5）电子在屏上的总位移 1222()2dy y z eV ll D y y t L md νν'=+==⋅+ （3-14-6） 令'2L lL +=，又因为电子在加速电压a V 的作用下，加速电场对电子所做的功全部转化为电子的动能，则有 a z eV mv =221 （3-14-7）将L 代入（3-14-6）式，并利用（3-14-7）式消去z v 后得电子束的垂直位移：2y dy alLD V dV =⋅ （3-14-8） 上式表明，偏转板的电压dy V 越大，屏上的光点的位移也越大，两者之间是线性关系。

实验电子束的电偏转篇一：实验十三电子束线的电偏转与磁偏转实验十三电子束线的电偏转与磁偏转实验目的1．研究带电粒子在电场和磁场中偏转的规律。

2．了解电子束线管的结构和原理。

实验仪器SJ—SS—2型电子束实验仪。

实验原理在大多数电子束线管中，电子束都在互相垂直的两个方向上偏移，以使电子束能够到达电子接受器的任何位置，通常运用外加电场和磁场的方法实现，显像管等器件就是在这个基础上运用相同的原理制成的。

1．电偏转原理电偏转原理如图4－17－1所示。

通常在示波管（又称电子束线管）的偏转板上加上偏转电压V，当加速后的电子以速度v沿Z方向进入偏转板后，受到偏转电场E （Y轴方向）的作用，使电子的运动轨道发生偏移。

假定偏转电场在偏转板l范围内是均匀的，电子作抛物线运动，在偏转板外，电场为零，电子不受力，作匀速直线运动。

在偏转板之内Y?1at2?1eE(Z)2 （4－17－1）22mv式中v为电子初速度，Y为电子束在Y方向的偏转。

电子在加速电压VA的作用下，加速电压对电子所做的1功全部转为电子动能，则mv2?eVA。

2将E＝V／d和v2代入（4－17－1）式，得2Y?VZ4VAd电子离开偏转系统时，电子运动的轨道与Z轴所成的偏转角?的正切为tg??dY?Vl（4－17－2）dZx?l2VAd设偏转板的中心至荧光屏的距离为L，电子在荧光屏上的偏离为S，则Stg??L代入（4－17－2）式，得S?VlL （4－17－3）2VAd由上式可知，荧光屏上电子束的偏转距离S与偏转电压V成正比，与加速电压VA成反比，由于上式中的其它量是与示波管结构有关的常数故可写成S?keV（4－17－4）VAke为电偏常数。

可见，当加速电压VA一定时，偏转距离与偏转电压呈线性关系。

为了反映电偏转的灵敏程度，定义?电?S?ke(1)（4－17－5）VVA?电称为电偏转灵敏度，单位为毫米/伏。

?电越大，表示电偏转系统的灵敏度越高。

2．磁偏转原理磁偏转原理如图4－17－2所示。

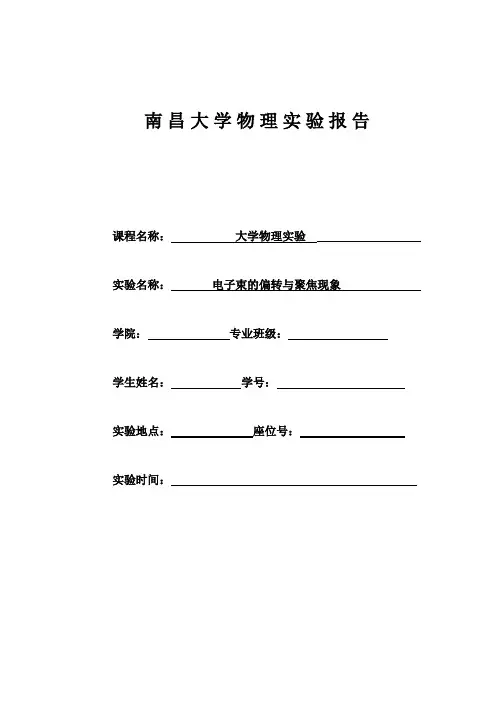

南昌大学物理实验报告课程名称：大学物理实验（下）_____________ 实验名称：电子束的偏转和聚焦现象学院：信息工程学院专业班级：学生姓名：学号：实验地点：基础实验大楼B213 座位号：实验时间：第11周星期三下午三点四十五分_______一、实验目的：1、了解示波管的基本结构和工作原理；2、定量分析电子束在匀强电场作用下的偏转情况和在均匀磁场作用下的偏转情况；3、学会规范使用数字万用表；4、学会磁聚焦原理测量电子的荷质比的方法。

二、实验原理：1、示波管的基本结构阳极电压U2：改变电子束的加速电压的大小。

聚焦电压U1：用以调节聚焦极A1上的电压以调节电极附近区域的电场分布，从而调节电子束的聚焦和散焦。

栅极电压UG（辉度）：用以调节加在示波管控制栅极上的电压大小，以控制阴极发射的电子数量，从而控制荧光屏上光点的辉度。

UdX偏转电压调节：-80V～80V。

调零X：用来调节光点水平距离。

UdY偏转电压调节：-80～80V。

调零Y：用来调节光点上下距离。

2、电聚焦电子射线束的聚焦是电子束管必须解决的问题。

在示波管中，阴极被加热发射电子，电子受阳极产生的正电场作用而加速运动，同时又受栅极产生的负电场作用只有一部分电子能够通过栅极小孔而飞向阳极。

栅极 G 的电压一般要比阴极 K 的电压低 20~100V,由阴极发射电子，受到栅极与阴极间减速电场的作用，初速度小的电子被阻挡，而那些初速度大的电子可以通过栅极射向荧光屏。

所以调节栅极电压的高低可以控制射向荧光屏的电子数，从而控制荧光屏上的辉度。

当栅极上的电压负到一定的程度时，可使电子射线截止，辉度为 0。

加速电极的电压比阴极电位高几百伏至上千伏。

前加速阳极，聚焦阳极和第二阳极是由同轴的金属圆筒组成。

由于各电极上的电压不同，在它们之间形成了弯曲的等势面、电场线。

这样就使电子束的路径发生弯曲，这类似光线通过透镜那样产生了会聚和发散，这种电器组合称为电子透镜。

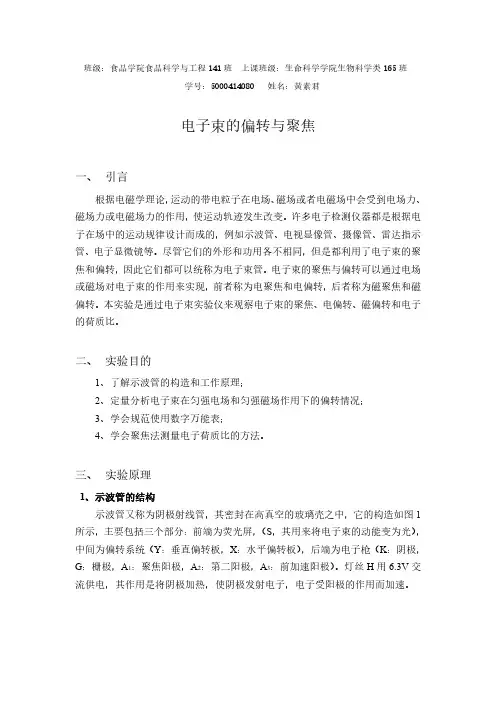

南昌大学物理实验报告学生姓名: 刘阳学号: 6110116158 专业班级: 电子165实验时间:第九周星期: 一座位号: 40电子束的偏转与聚焦现象一、实验目的1、了解示波管的构造和工作原理，分析电子束在匀强电场和匀强磁场作用下的偏转情况；2、学会使用数字万能表和聚焦法测量电子荷质比的方法。

二、实验原理1、示波管的结构示波管又称为阴极射线管，其密封在高真空的玻璃壳之中，它的构造如图1所示，主要包括三个部分：前端为荧光屏，（S，其用来将电子束的动能变为光），中间为偏转系统（Y：垂直偏转板，X：水平偏转板），后端为电子枪（K：阴极，G：栅极，A 1：聚焦阳极，A2：第二阳极，A3：前加速阳极）。

灯丝H用6.3V交流供电，其作用是将阴极加热，使阴极发射电子，电子受阳极的作用而加速。

K G A Y1SY2G U1KU2图12、电聚焦原理电子射线束的聚焦是电子束管必须解决的问题。

在示波管中，阴极被加热发射电子，电子受阳极产生的正电场作用而加速运动，同时又受栅极产生的负电场作用只有一部分电子能够通过栅极小孔而飞向阳极。

栅极G的电压一般要比阴图2极K 的电压低20~100V,由阴极发射电子，受到栅极与阴极间减速电场的作用，初速度小的电子被阻挡，而那些初速度大的电子可以通过栅极射向荧光屏。

所以调节栅极电压的高低可以控制射向荧光屏的电子数，从而控制荧光屏上的辉度。

当栅极上的电压负到一定的程度时，可使电子射线截止，辉度为0。

加速电极的电压比阴极电位高几百伏至上千伏。

前加速阳极，聚焦阳极和第二阳极是由同轴的金属圆筒组成。

由于各电极上的电压不同，在它们之间形成了弯曲的等势面、电场线。

这样就使电子束的路径发生弯曲，这类似光线通过透镜那样产生了会聚和发散，这种电器组合称为电子透镜。

改变电极间的电压分布，可以改变等势面的弯曲程度，从而达到电子束的聚焦。

3、电偏转原理在示波管中，电子从被加热的阴极K 逸出后，由于受到阳极电场的加速作用，使电子获得沿示波管轴向的动能。

图2物理实验报告一、实验名称：电子束的偏转与聚焦现象班级： 黄昆班13 实验日期：2015年5月12日 姓名： 杨巧林 学 号： 41340072二、实验目的1、研究带电粒子在电场和磁场中偏转和聚焦的规律；2、了解电子束线管的结构和工作原理。

三、实验原理1】电子束的产生和控制如图，电子示波管的结构示意图：2、电偏转原理在示波管中，电子从被加热的阴极K 逸出后，由于受到阳极电场的加速作用，使电子获得沿示波管轴向的动能。

电子经过电势差为U 的空间后，电场力做的功eU 应等于电子获得的动能 2m 21v eU =→ 22v U mez =若在电子运动的垂直方向加一横向电场，电子在该电场作用下将发生横向偏转，如图2所示。

若偏转板板长为l 、偏转板末端到屏的距离为L 、偏转电极间距离为d 、轴向加速电压（即第二阳极A 2电压）为U 2，横向偏转电压为U d ，则荧光屏上光点的横向偏转量D 由下式给出：dlU U L D d 2)2l （2+= 在单位偏转电压的作用下，电子束在荧光屏上偏离轴向的距离DE/Ud 称为电偏转灵敏度。

图3B3、磁偏转原理电子通过A 2后，若在垂直Z 轴的X 方向外加一个均匀磁场，那么以速度v 飞越子电子在Y 方向上也会发生偏转，如图所示。

由于电子受洛伦兹力F=eBv 作用，F 的大小不变，方向与速度方向垂直，因此电子在F 的作用下做匀速圆周运动，洛伦兹力就是向心力，即有eBv=mv 2/R ，所以R=mv/eB电子离开磁场后将沿圆切线方向飞出，直射到达荧光屏。

在偏转角φ较小的情况下，偏转量：z2)2l (klI mU eL D += 在单位偏转线圈激励电流的作用下，电子束在荧光屏上偏离轴向的距离Dm/I 称为磁偏转灵敏度。

4、电聚焦原理电子聚焦的基本思路在于利用非均匀的电场使电子束加速电场使电子束形成交叉点。

电极的电压比阴极电位高几百伏至上千伏。

前加速阳极，聚焦阳极和第二阳极是由同轴的金属圆筒组成。

实验14 电子束偏转、聚焦及电子荷质比的测定带电粒子在电场和磁场作用下的运动是电学组成的基础。

带电粒子通常包括质子、离子、和自由电子等，其中电子具有极大的荷质比和极高的运动速度。

因此，在各种分支学科中得到了极其广泛的应用。

众所周知，快速运动的电子会在阴极射线管的荧光屏上留下运动的痕迹，可以利用观察此光迹的方法来研究电子在电场和磁场中的运动规律。

辅以聚焦、偏转和强度控制等系统，可以使电子束在荧光屏上清晰地成象。

电子束的聚焦和偏转可以通过电场和磁场对电子的作用来实现，前者称为电聚焦和电偏转，后者称为磁聚焦和磁偏转。

通过磁聚焦可测出电子的电荷与质量比，即验证电子带电荷量，并证明电子的质量m e 。

实习一 电子束的电偏转与电聚焦【实验目的】1. 了解示波管的基本构造和工作原理。

2. 掌握示波管中电子束电偏转和电聚焦的基本原理。

3. 掌握利用作图法求电偏转灵敏度的数据处理方法。

【实验原理】1. 示波管的基本构造和工作原理(参见实验--示波器的使用)2. 电子束的电偏转电子在两偏转板之间穿过时，如果两板之间电位差为零，电子则笔直穿过偏转板打在荧光屏中央（假定电子枪瞄准荧光屏中心）形成一个小亮斑，如果在两块Y （或X ）偏转板上加有电压，电子就会受电场力的作用而发生偏转。

如图3-14-1所示，设两偏转板间距为d ，电压差为dy V ，可看做平行板电容器，则两板间的电场强度为：dy y V E d=（3-14-1） 电子所受电场力为： dy y y eV F eE d==（3-14-2）在同一点的垂直速度： 1dyy y zeV la t md νν==⋅（3-14-3）偏离z 轴的距离： 221111()()22dy y zeV ly a t md ν==⋅ （3-14-4）电子离开板右端时不再受电场力的作用，作匀速直线运动，到达屏上的垂直位移：22dyy z zeV lL y t md ννν'==⋅⋅（3-14-5）电子在屏上的总位移 1222()2dy y z eV llD y y t L md νν'=+==⋅+ （3-14-6）图3-14-1令'2L lL +=，又因为电子在加速电压a V 的作用下，加速电场对电子所做的功全部转化为电子的动能，则有 a z eV mv =221 （3-14-7）将L 代入（3-14-6）式，并利用（3-14-7）式消去z v 后得电子束的垂直位移：2y dy alLD V dV =⋅ （3-14-8） 上式表明，偏转板的电压dy V 越大，屏上的光点的位移也越大，两者之间是线性关系。

南昌大学物理实验报告课程名称：大学物理实验. 实验名称：电子束的偏转与聚焦 .学院：信息工程学院专业班级：____________学生姓名：.____ _____学号：.__ _______实验地点：基础实验大楼座位号：. 实验时间：第七，八周周五下午15：:4 .一、实验目的：1、了解示波管的基本结构和工作原理；2、研究带电粒子在电场和磁场中偏转的规律；3、学会规范使用数字万用表；4、通过磁聚焦原理测量电子的荷质比二、实验原理：1、示波管的基本结构阳极电压U2：改变电子束的加速电压的大小。

聚焦电压U1：用以调节聚焦极A1上的电压以调节电极附近区域的电场分布，从而调节电子束的聚焦和散焦。

栅极电压U G（辉度）：用以调节加在示波管控制栅极上的电压大小，以控制阴极发射的电子数量，从而控制荧光屏上光点的辉度。

U dX偏转电压调节：-80V～80V。

调零X：用来调节光点水平距离。

U dY偏转电压调节：-80～80V。

调零Y：用来调节光点上下距离。

2、电偏转电子在均匀电场内以从平行于板的方向进入电场，在电场力的作用下，在方向（垂直方向）产生偏离位移。

电子离开电场后不受电场力作用，将作匀速直线运动，等效直接从A 点（板中点位置）直接射出（如图b 所示），故θtg L l D ⎪⎭⎫ ⎝⎛+='200''22v v Lmd eU L l v v L l xy ⎪⎪⎭⎫⎝⎛⋅⎪⎭⎫ ⎝⎛+=⎪⎭⎫ ⎝⎛+=20'2mdv eUl L l ⎪⎭⎫ ⎝⎛+=令L L l=+'2有 2mdv eUlL D =如果加速电压为U 2则2212eU mv =故22ULlU d D =示波管的Y 方向电偏转灵敏度：2222dU lL U d U lLU U D S y y ===在X 方向同理得x 22x x D lL S U d U ==3、磁偏转就是磁聚焦。

电子作螺旋运动的螺距：2ZZmvh v TBeπ==5、电子荷质比的测量从前面的讨论可知，电子的轴向速度由加速电压决定(电子离开阴极时的初速度相对来说很小，可以忽略)，故有2212Zmv eU=即有22ZeUvm=可见电子在匀强磁场中运动时，具有相同的轴向速度，但由于电子发射方向各异，导致径向速度不同。

电子来偏转与聚焦一、实验目的1、了解示波管的基本结构和工作原理2、研究带电粒子在电场和磁场中偏转的规律3、学会规范使用数字万用表4、通过磁聚焦原理测电子的核质比CB -1川型或DZS-D电子末实验仅直流税压中源数文用表三、实验原理1.电偏转与聚焦（示波管可基本结构及厚理）2电子束的磁偏转3.电子束的磁聚集四、实验步骤1、电偏转实验（1）开启电源开关，将“电子束一荷质比”功能选择开关K1和K2，打到“电子束”位置，适当调节亮度旋钮，使辉度适中，调节聚焦，使屏上光点聚成一细点。

（2）光点调零，用导线将偏转板插孔与电偏转电压表的输入插孔相连接(电源负极内部已连接)，调节X“偏转电压”旋钮，使电压表的指示为“零”，再调节调零的旋钮，把光点移动到示波管垂直中线上。

同调零X一样，通过将调零旋钮，可以使光点位于示波管的中心原点处。

（3）测量光点移动距离D随偏转电压Ud大小的变化(X轴):调节阳极电压旋钮，固定阳极电压在U2=700V.改变电偏转电压值Ud和对应的光点的位移量D值，每隔3伏测一组Ud、D 值，把数据记录到表中.然后调节到U2=900V，重复以上实验步骤。

2、磁偏转实验（1）开启电源开关，将K1和K2“电子束-荷质比”选择开关打向“电子束”位置，辉度适当调节，并调.节聚焦，使屏上光点聚焦成一细点，应注意:光点不能太亮，以免烧坏荧光屏。

（2）光点调零，在磁偏转输出电流为零时，通过调节X“偏转电压”和丫“偏转电压”旋钮，使光点位于轴的中心(坐标原点)。

（3）测量偏转量D随磁偏电流|的变化，给定U2=700V,接好线，按下电流选择按钮开关，调节磁偏电流调节旋钮(改变磁偏电流的大小)，每增加10mA磁偏.电流测量--组D值，改变U2=900V,再测一-组数据把数据记录到表中。

3、电子荷质比测量（1）把励磁电流接到励磁电流的接线柱上，把励磁电流调节旋钮逆时针旋到底。

（2）开启电子束测试仪电源开关，“电子束一荷质比”转换开关K1置于“荷质比”位置,K2为“电子束”此时荧光屏上出现一条直线，把阳极电压调到700V。

电子束的电偏转和电聚焦实验报告电子束的电偏转和电聚焦实验报告引言：电子束是一种由电子组成的束流，具有很高的能量和速度。

在现代科技中，电子束被广泛应用于电子显微镜、电子加速器等领域。

为了研究电子束的性质和控制电子束的运动，我们进行了电子束的电偏转和电聚焦实验。

本实验旨在通过调节电压和磁场，观察电子束的偏转和聚焦效应。

实验设备：1. 电子枪：产生电子束的装置。

2. 磁感应计：用于测量磁场的强度。

3. 电压源：用于提供电子束所需的电压。

4. 荧光屏：用于观察电子束的偏转和聚焦效果。

实验步骤：1. 将电子枪放置在实验台上，并将磁感应计放置在电子束轨迹的旁边。

2. 打开电压源，调节电压大小，使电子束能够稳定产生。

3. 调节磁感应计的位置和方向，使其能够测量到电子束轨迹上的磁场强度。

4. 通过调节电压源和磁感应计，观察电子束在不同电压和磁场条件下的偏转和聚焦效果。

5. 将荧光屏放置在电子束轨迹的末端，观察电子束在荧光屏上的聚焦效果。

实验结果：通过实验观察和测量，我们得到了以下结果：1. 当电子束通过电磁场时，电子束会受到力的作用而发生偏转。

当电压和磁场的方向相同时，电子束向外偏转；当电压和磁场的方向相反时，电子束向内偏转。

2. 当调节电压的大小时，电子束的偏转角度也会发生变化。

电压越大，电子束的偏转角度越大；电压越小，电子束的偏转角度越小。

3. 通过调节磁场的强度，可以控制电子束的偏转方向和角度。

磁场越强，电子束的偏转角度越大；磁场越弱，电子束的偏转角度越小。

4. 在适当的电压和磁场条件下，电子束能够在荧光屏上形成清晰的聚焦点。

当电子束偏转角度较小且能够聚焦时，聚焦点越明亮、清晰。

讨论：通过本次实验，我们深入了解了电子束的电偏转和电聚焦原理。

电子束的偏转和聚焦效果受到电压和磁场的调节影响。

在实际应用中，我们可以通过改变电压和磁场的大小和方向，来控制电子束的运动轨迹和聚焦效果。

这对于电子显微镜等设备的性能优化和精确控制具有重要意义。

电子束的电偏转和电聚焦实验报告实验名称：电子束的电偏转和电聚焦实验目的：通过实验研究电子束的电偏转和电聚焦现象，掌握电子束的基本性质和原理。

实验器材：电子束实验仪、万用表、直流电源、T型管、荧光屏、螺旋线管、磁场探针等。

实验原理：电子束在电场和磁场中的运动可以用洛伦兹公式和牛顿第二定律来描述。

电子在电场中受到电力作用，会发生偏转；电子在磁场中受到洛伦兹力作用，会发生圆周运动。

实验步骤：1、将电子束实验仪接通电源，调整电压和电流使得电子束稳定。

2、安装T型管，接入电源和万用表，调整电压和电流，观察电子束在电场中的偏转情况。

3、安装螺旋线管和磁场探针，调整电流和磁场强度，观察电子束在磁场中的圆周运动情况。

4、将荧光屏放置在电子束路径上，观察电子束聚焦后的情况。

实验结果和分析：1、在电场中，电子束会受到电力作用，产生偏转现象。

当电压越大，电子束偏转角度越大；当电场方向改变时，电子束的方向也会发生改变。

2、在磁场中，电子束会受到洛伦兹力作用，产生圆周运动。

当磁场强度越大，电子束半径越小；当电子束速度越大，圆周运动的半径也越大。

3、通过调节电子束实验仪中的聚焦电场，可以使电子束在荧光屏上清晰地聚焦成一个点，实现电聚焦现象。

实验结论：1、电子束在电场中偏转角度与电场电压大小成正比，与电子束入射角度和电场方向有关。

2、电子束在磁场中运动半径与磁场强度成正比，与电子束速度成反比。

3、电子束聚焦的理论依据是通过调节聚焦电场，使电子束的散焦程度减小，从而将其聚焦成一个点。

参考文献：1、《电子技术基础实验教程》2、《原子物理、分子物理与光学实验讲义》。
