传统的手工绘制电力系统污区分布图制图时间长，且受制图者主观影响较大，不能完全满足国家的相关规范，绘制出来的图不够科学与精确，标准DL/T 374—2010《电力系统污区分布图绘制方法》对污区分布图的绘制提出了更高的要求，传统的电力系统污区分布图绘制方法越来越不能满足电网防污工作的需要。
随着计算机软件技术和地理信息系统（GIS）在电力系统中的广泛应用，客观上提供了采用计算机绘制污区分布图的条件[2]。
本文探讨利用计算机软件和GIS技术构建电力系统污区分布图绘制规则库引擎，从而实现自动绘制污区分布图。
1 电力系统污区分布图绘制规则库引擎的原理本文按照标准DL/T 374—2010对电力系统污区分布图的绘制规则进行了分类与量化，然后采用计算机语言和GIS技术对量化的规则进行表达，并将其合成计算机程序算法，这个计算机程序算法就是电力系统污区分布图的绘制规则库引擎，其构建步骤如下：1）将电力系统污区分布图绘制规则库分为污源规则库、污秽度规则库、污湿特性规则库和运行经验规则库，并将各规则库的细化规则用计算机语言进行表达，固化为计算机程序算法。

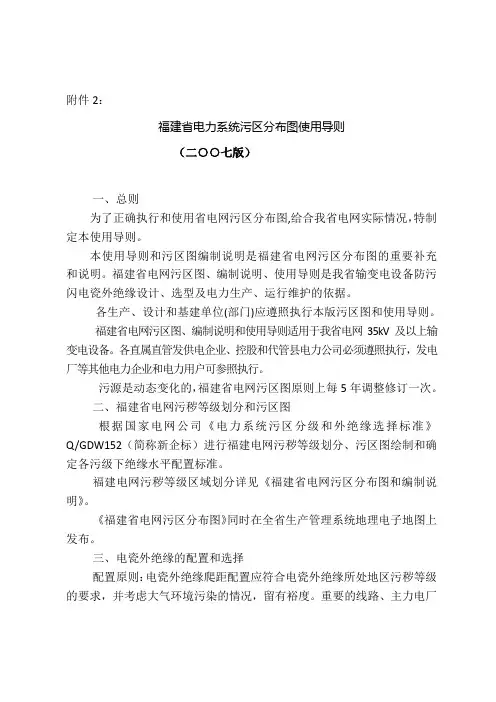

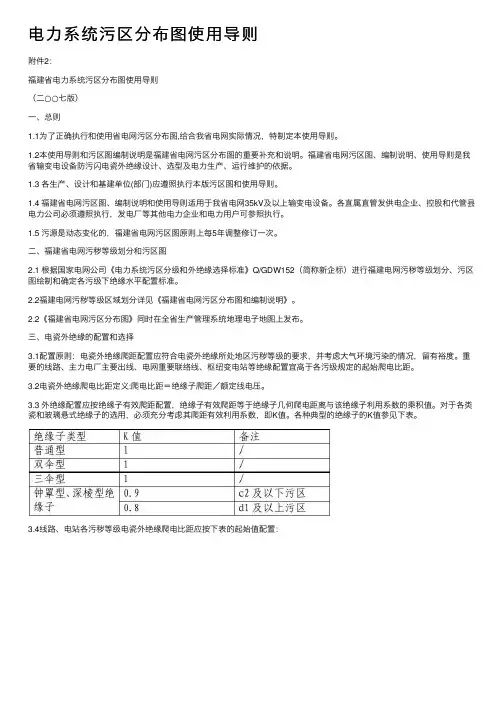

电⼒系统污区分布图使⽤导则附件2：福建省电⼒系统污区分布图使⽤导则（⼆○○七版）⼀、总则1.1为了正确执⾏和使⽤省电⽹污区分布图,给合我省电⽹实际情况，特制定本使⽤导则。
1.2本使⽤导则和污区图编制说明是福建省电⽹污区分布图的重要补充和说明。
福建省电⽹污区图、编制说明、使⽤导则是我省输变电设备防污闪电瓷外绝缘设计、选型及电⼒⽣产、运⾏维护的依据。
1.3 各⽣产、设计和基建单位(部门)应遵照执⾏本版污区图和使⽤导则。
1.4 福建省电⽹污区图、编制说明和使⽤导则适⽤于我省电⽹35kV及以上输变电设备。
各直属直管发供电企业、控股和代管县电⼒公司必须遵照执⾏，发电⼚等其他电⼒企业和电⼒⽤户可参照执⾏。
1.5 污源是动态变化的，福建省电⽹污区图原则上每5年调整修订⼀次。
⼆、福建省电⽹污秽等级划分和污区图2.1 根据国家电⽹公司《电⼒系统污区分级和外绝缘选择标准》Q/GDW152（简称新企标）进⾏福建电⽹污秽等级划分、污区图绘制和确定各污级下绝缘⽔平配置标准。
2.2福建电⽹污秽等级区域划分详见《福建省电⽹污区分布图和编制说明》。
2.2《福建省电⽹污区分布图》同时在全省⽣产管理系统地理电⼦地图上发布。
三、电瓷外绝缘的配置和选择3.1配置原则：电瓷外绝缘爬距配置应符合电瓷外绝缘所处地区污秽等级的要求，并考虑⼤⽓环境污染的情况，留有裕度。
重要的线路、主⼒电⼚主要出线、电⽹重要联络线、枢纽变电站等绝缘配置宜⾼于各污级规定的起始爬电⽐距。
3.2电瓷外绝缘爬电⽐距定义:爬电⽐距＝绝缘⼦爬距／额定线电压。
3.3 外绝缘配置应按绝缘⼦有效爬距配置，绝缘⼦有效爬距等于绝缘⼦⼏何爬电距离与该绝缘⼦利⽤系数的乘积值。
对于各类瓷和玻璃悬式绝缘⼦的选⽤，必须充分考虑其爬距有效利⽤系数，即K值。
各种典型的绝缘⼦的K值参见下表。
3.4线路、电站各污秽等级电瓷外绝缘爬电⽐距应按下表的起始值配置：注:1．中性点不接地⽹络绝缘⽔平按⾼⼀级污秽等级选择。
电气工程师：国家电网发布新版电力系统污区分布图
《国家电网公司电力系统污区分布图（2011年版）》在京正式发布。
本次修订工作由公司统一组织、统一评审、统一发布，并首次收入西藏、蒙东电力系统污区分布图，实现了公司系统各单位的全覆盖。
污区分布图作为电网新建、扩建输变电工程外绝缘设计和电网运行设备外绝缘改造的依据，在预防发生大面积污闪、确保电网安全稳定运行中具有重要作用。
为进一步提高电网发展质量，全面推行资产全寿命周期管理，公司生产技术部统一组织中国电力科学研究院、各网省公司开展电力系统污区分布图修订工作。
在本次修订工作中，各单位均采用饱和污秽度进行污区等级划分，并广泛应用信息化技术，使新版污区分布图比以往版本更精准。
修订工作充分考虑了“十二五”电网和经济社会发展规划，具有前瞻性。
据悉，本次修订工作的成果已在皖电东送特高压工程的初步设计中得到了应用。
国家电网公司要求各单位深入推进污区分布图在输变电工程外绝缘设计中的应用，全面开展输变电设备外绝缘校核和改造工作，继续做好现场饱和盐密、灰密数据测试和分析工作，深化防污闪先进技术研究，进一步提高公司防污闪工作技术水平。
国网公司安全总监李庆林出席会议。
7 2014版污区分布图实施细则及要求7.1 总则7.1.1 为了正确执行和使用安徽电网污区分布图(2014版)（以下简称污区分布图）,结合安徽电网实际情况，特制定本执行规定。
7.1.2 污区分布图、编制说明和执行规定是安徽电网输变电设备外绝缘设计、选型及电网生产、运行维护的重要依据，2014版污区分布图于发布之日起开始正式实施。
7.1.3 各生产、设计和基建单位/部门应遵照执行本规定。
7.1.4 污区分布图和执行规定适用于安徽电网35kV及以上交流输变电设备。
发电厂等其他电力企业和电力用户可参照执行。
7.2 外绝缘配置原则7.2.1 污区分布图中所划定的污秽等级以统一爬电比距表示，统一爬电比距是指绝缘子表面爬电距离与绝缘子两端最高运行电压(对于交流系统，为最高相电压)之比，单位为mm/kV。
爬电比距是绝缘子表面爬电距离与设备标称电压之比。
根据国网标准（Q/GDW 152-2006），结合安徽电网的实际情况，安徽地区不设置A、B级，并将C、D、E级细化为C1、C2、D1、D2、E1和E2级，对应的爬电比距及统一爬电比距见下表。
表16 爬电比距与统一爬电比距的对应表污秽等级名称爬电比距（cm/kV）统一爬电比距（mm/kV）A 1.727B 2.032C1 2.336C2 2.540D1 2.844D2 3.047E1 3.250E2 3.5557.2.2 外绝缘配置应按绝缘子有效爬距配置，绝缘子有效爬距等于绝缘子几何爬电距离与该绝缘子利用系数的乘积值。
对于各类瓷和玻璃悬式绝缘子的选用，必须充分考虑其爬距有效利用系数，即K值。
各种典型的绝缘子的K值暂按《华东电网500kV线路绝缘子选型导则》选取。
普通、双伞和三伞型绝缘子：K取1.0；钟罩型、深棱型绝缘子：在40mm/kV(2.5cm/kV)及以下污区，K取0.90；在40mm/kV(2.5cm/kV)以上污区，K取0.80～0.85。
7.3 新建输变电设备外绝缘配置原则7.3.1 新建线路、新建变电站选址以及输变电设备选型配置应严格执行污区分布图。
“电子污区分布图系统”需求分析报告武汉康普常青软件技术有限公司武汉大学2008年12月目录1 引言 (1)1.1 编写目的 (1)1.2 项目背景 (1)1.2.1 项目单位 (1)1.2.2 与其它系统的关系 (1)1.3 定义 (2)1.4 参考资料 (4)2 项目概述 (5)2.1 项目概述 (5)2.1.1 总体目标 (5)2.1.2 项目模块 (5)2.1.3 现行系统 (6)2.1.4 用户分析 (7)2.2 系统运行环境 (7)2.2.1 硬件环境 (7)2.2.2 软件环境 (8)2.2.3 多级架构 (8)2.3 条件与限制 (9)3 数据描述 (10)3.1 数据分析 (10)3.2 数据流图 (11)3.3 数据库描述 (11)3.4 数据采集 (12)4 功能需求 (13)4.1 功能划分 (13)4.2 功能描述 (13)4.2.1 基础数据管理功能 (13)4.2.2 污染范围建模功能 (16)4.2.3 污区图绘制功能 (18)4.2.4 污区图管理功能 (21)4.2.5 辅助决策支持与预警功能 (22)4.2.6 非功能性需求 (25)5 性能需求 (27)5.1 数据精确度 (27)5.2 时间特性 (28)5.3 适应性 (28)6 系统运行需求 (29)6.1 用户界面 (29)6.1.1 用户界面特性 (29)6.1.2 用户特性分析 (29)6.1.3 用户界面设计方法 (30)6.1.4 用户界面设计 (30)6.2 硬件接口 (30)6.2.1 硬件接口模型 (30)6.2.2 硬件接口数据描述 (31)6.3 软件接口 (31)6.3.1 软件接口模型 (31)6.3.2 软件接口数据描述 (32)6.4 故障处理 (32)7 质量保证 (33)8 其它需求 (34)9 系统资源与成本估计 (35)1 引言1.1 编写目的本文档的编写目的在于通过对系统需求的详细调查和分析，明确以下内容：1）系统必须完成的总体目标；2）系统开发所必须完成的功能；3）系统开发的可行性；4）估计完成该系统所需要的资源和成本；5）制定工程进度表；本文档的读者为项目委托单位、开发单位和应用单位的管理人员、系统设计人员和软件开发人员等。

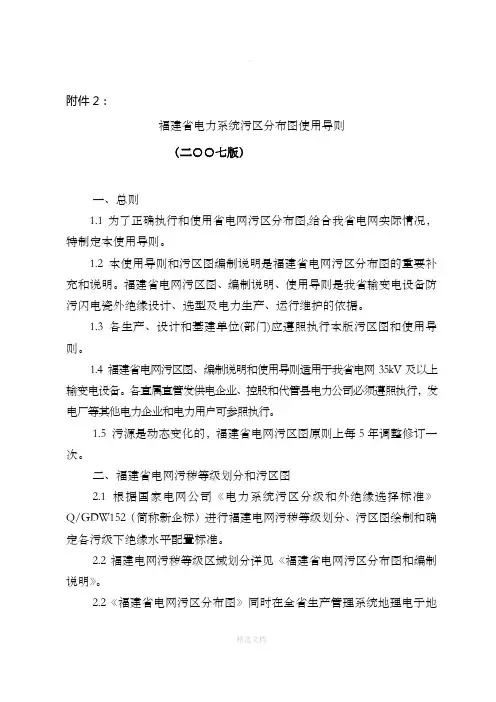

附件2：福建省电力系统污区分布图使用导则（二○○七版）一、总则为了正确执行和使用省电网污区分布图,给合我省电网实际情况，特制定本使用导则。
本使用导则和污区图编制说明是福建省电网污区分布图的重要补充和说明。
福建省电网污区图、编制说明、使用导则是我省输变电设备防污闪电瓷外绝缘设计、选型及电力生产、运行维护的依据。
各生产、设计和基建单位(部门)应遵照执行本版污区图和使用导则。
福建省电网污区图、编制说明和使用导则适用于我省电网35kV及以上输变电设备。
各直属直管发供电企业、控股和代管县电力公司必须遵照执行，发电厂等其他电力企业和电力用户可参照执行。
污源是动态变化的，福建省电网污区图原则上每5年调整修订一次。
二、福建省电网污秽等级划分和污区图根据国家电网公司《电力系统污区分级和外绝缘选择标准》Q/GDW152（简称新企标）进行福建电网污秽等级划分、污区图绘制和确定各污级下绝缘水平配置标准。
福建电网污秽等级区域划分详见《福建省电网污区分布图和编制说明》。
《福建省电网污区分布图》同时在全省生产管理系统地理电子地图上发布。
三、电瓷外绝缘的配置和选择配置原则：电瓷外绝缘爬距配置应符合电瓷外绝缘所处地区污秽等级的要求，并考虑大气环境污染的情况，留有裕度。
重要的线路、主力电厂主要出线、电网重要联络线、枢纽变电站等绝缘配置宜高于各污级规定的起始爬电比距。
电瓷外绝缘爬电比距定义:爬电比距＝绝缘子爬距／额定线电压。
外绝缘配置应按绝缘子有效爬距配置，绝缘子有效爬距等于绝缘子几何爬电距离与该绝缘子利用系数的乘积值。
对于各类瓷和玻璃悬式绝缘子的选用，必须充分考虑其爬距有效利用系数，即K值。
各种典型的绝缘子的K值参见下表。
线路、电站各污秽等级电瓷外绝缘爬电比距应按下表的起始值配置：注:1．中性点不接地网络绝缘水平按高一级污秽等级选择。
2．根据华东电网的原则要求，取消a、b级污级，只分c1、c2、d1、d2、e五个污级。
3. 5 审查设计时，应以污区图作为依据，核实各地段的污秽等级与所设计的电气设备电瓷外绝缘爬距配置是否相匹配。

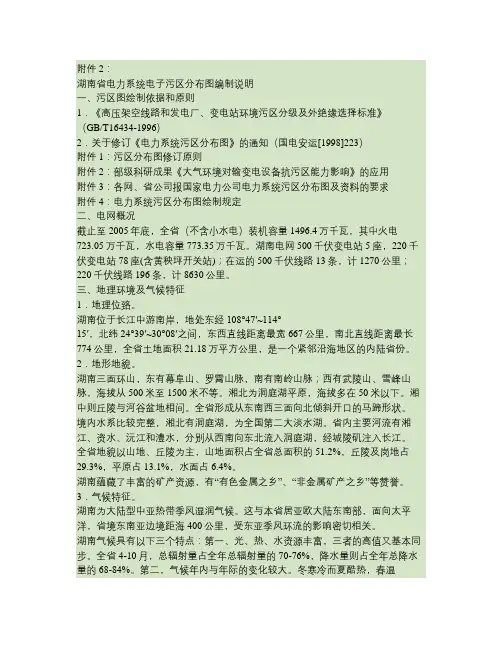

附件2：湖南省电力系统电子污区分布图编制说明一、污区图绘制依据和原则1．《高压架空线路和发电厂、变电站环境污区分级及外绝缘选择标准》（GB/T16434-1996）2．关于修订《电力系统污区分布图》的通知（国电安运[1998]223）附件1：污区分布图修订原则附件2：部级科研成果《大气环境对输变电设备抗污区能力影响》的应用附件3：各网、省公司报国家电力公司电力系统污区分布图及资料的要求附件4：电力系统污区分布图绘制规定二、电网概况截止至2005年底，全省（不含小水电）装机容量万千瓦，其中火电万千瓦，水电容量万千瓦。
