防雷接地电阻的测试报告
1. 测试目的
本次测试的目的是评估防雷接地系统的电阻情况，以确保系统的正常运行和安全性。
2. 测试方法
采用了标准的电阻测试方法进行测试，具体步骤如下：
1. 准备测试仪器：接地电阻测试仪、导线等。
2. 将测试仪器接入待测试的防雷接地系统。
3. 测量各个接地点的电阻值，并记录下来。
4. 对于较大的接地系统，可以采用分段测试的方式进行，以确保每个部分都得到适当的测试。
3. 测试结果
根据我们的测试，防雷接地系统的电阻情况如下：
- 接地点1：电阻值为10Ω
- 接地点2：电阻值为15Ω
- 接地点3：电阻值为8Ω
4. 结论
根据测试结果，我们可以得出以下结论：
- 防雷接地系统的电阻值在合理范围内，符合相关标准要求。
- 系统的接地情况良好，能够有效地防护雷击。
5. 建议
基于测试结果和结论，我们提出以下建议：
- 定期进行防雷接地电阻的测试，以确保系统的稳定性和安全性。
- 如果出现电阻值超出合理范围的情况，应及时修复或更换相关设备，以保持系统的正常运行。
以上是本次防雷接地电阻的测试报告，如有任何疑问，请及时与我们联系。
塔吊用电防雷接地电阻测试记录一、测试目的对塔吊的电防雷接地电阻进行测试，确保其符合安全标准，保证塔吊的正常运行和工作环境的安全。
二、测试时间测试于2024年5月20日上午9点到下午5点进行。
三、测试仪器1.电阻测量仪表：型号DRM500。
2.测试线缆：铜芯绝缘电阻测试线，长度15米。
四、测试步骤1.确保塔吊停止工作，并断开电源。
检查塔吊的接地系统，确保接地装置的连接牢固、无松动和损坏。
2.在塔吊基座附近选择合适的地面位置作为测试点，确保地面干燥并清除表面杂物。
3.将测试线缆的两个跳线夹分别连接到电阻测量仪表的两个测试接口上。
4.通过测试线缆的夹子将其中一个夹子连接到塔吊的接地装置上。
5.另一端的夹子通过测试线缆的夹子连接到地面测试点上。
6.打开电阻测量仪表，选择测试模式为电阻测试，将测试电流值设置为适当范围。
7.按下测量按钮，观察电阻测量仪表的读数，并记录下来。
五、测试结果经过测试，得到了塔吊的接地电阻如下：1.测试点1：接地电阻为2.5欧姆。
2.测试点2：接地电阻为2.3欧姆。
3.测试点3：接地电阻为2.8欧姆。
六、测试结论根据测试结果，塔吊的接地电阻都符合安全要求。
接地电阻小于4欧姆，说明接地系统良好，能够很好地导通雷电流，提供保护电阻，确保塔吊的工作环境安全。
七、测试建议1.定期进行接地电阻测试，检查和维护塔吊的接地系统，确保其正常工作。
2.在接地系统中加装避雷器，增加雷电保护能力。
3.当发现接地电阻超过4欧姆时，应及时进行接地系统的维修和改进，确保其正常运行。
八、测试人员签名测试人员：XXX日期：2024年5月20日。
南京地铁工程承包单位：中铁二局股份有限公司监理单位：天津新亚太工程建设监理有限公司合同号：D4-TA17标编号：DQ1.8（2014）防雷接地电阻测试记录DQ1.82-118爱人者，人恒爱之敬人者，人恒敬之宽以济猛，猛以济宽，政是以和。
将军额上能跑马，宰相肚里能撑船.最高贵的复仇是宽容。
有时宽容引起的道德震动比惩罚更强烈。
君子贤而能容罢，知而能容愚，博而能容浅，粹而能容杂。
宽容就是忘却，人人都有痛苦，都有伤疤，动辄去揭，便添新创，旧痕新伤难愈合，忘记昨日的是非，忘记别人先前对自己的指责和谩骂，时间是良好的止痛剂，学会忘却，生活才有阳光，才有欢乐。
不要轻易放弃感情，谁都会心疼；不要冲动下做决定，会后悔一生。
也许只一句分手，就再也不见；也许只一次主动，就能挽回遗憾。
世界上没有不争吵的感情，只有不肯包容的心灵；生活中没有不会生气的人，只有不知原谅的心。
感情不是游戏，谁也伤不起；人心不是钢铁，谁也疼不起。
好缘分，凭的就是真心真意；真感情，要的就是不离不弃。
爱你的人，舍不得伤你；伤你的人，并不爱你。
你在别人心里重不重要，自己可以感觉到。
所谓华丽的转身，都有旁人看不懂的情深。
人在旅途，肯陪你一程的人很多，能陪你一生的人却很少。
谁在默默的等待，谁又从未走远，谁能为你一直都在？这世上，别指望人人都对你好，对你好的人一辈子也不会遇到几个。
人心只有一颗，能放在心上的人毕竟不多；感情就那么一块，心里一直装着你其实是难得。
动了真情，情才会最难割；付出真心，心才会最难舍。
你在谁面前最蠢，就是最爱谁。
其实恋爱就这么简单，会让你智商下降，完全变了性格，越来越不果断。
所以啊，不管你有多聪明，多有手段，多富有攻击性，真的爱上人时，就一点也用不上。
这件事情告诉我们。
谁在你面前很聪明，很有手段，谁就真的不爱你呀。
遇到你之前，我以为爱是惊天动地，爱是轰轰烈烈抵死缠绵；我以为爱是荡气回肠，爱是热血沸腾幸福满满。
我以为爱是窒息疯狂，爱是炙热的火炭。
接地电阻测试报告
一接地电阻测试说明
在防雷保护工程中，对接地电阻要求相当严格，接地电阻如果没有达到标准容易造成所保护设备损坏，给用户带来人身伤害和财产损失，因此根据《中华人民共和国气象法》规定：对已做过的防雷工程，每年在雷雨季节到来之前，应该有专业人员进行检测，提前找出隐患，避免造成不必要的损失。
二接地电阻测量仪说明
在检测接电电阻过程中我们选用4105B系列接地电阻测量仪，本仪器安全性能符合国际标准
IEC61010—1：1990，其执行标准为：Q/HKY 05-2001。
三接地电阻测量方法
（1）设备检查及更换
仪表在接通电源工作时，若显示欠压指示，表示电池电量不足，应更换新电池。
（2）接地电阻的测量
●以被测接地极为E1起点，使电位探针P2和电流探针E2三者在一直线上，间距为5米。
●用绿色测试线连接到仪器的E1，用红色测试线连到测试孔P2，黄色测试线连接到E2。
●经仪表选择开关选定所需的测试量程。
●按一下测试开关TEST，电流指示灯亮，显示屏显示接地电阻值。
四接地电阻测试结果
结论：合格
审核：测试
人：
日期：2015.12.20。
接地电阻测试记录表最新→ 线路测试记
录表最新
测试日期：_________
测试人员：_________
测试概述
本次测试旨在验证线路的接地电阻情况，请参考以下测试记录。
测试记录
测试评估
根据测试结果，对每条线路的接地电阻进行评估，并判断是否合格。
请填写以下评估结果。
结论
根据测试结果及评估，以下为本次测试的结论。
1. 对于未合格的线路，请提出相应的改善方案，并尽快处理。
2. 对于合格的线路，请定期进行接地电阻测试，以确保其维持合格状态。
备注
请在此处填写任何额外的备注或建议。
一般就是用接地电阻测试仪，有摇表式和电子式，3极法测量，极间距20米；电力测量变电站接地网接地电阻，采用大电流法测试设备：接地电阻测试仪，一种是普通摇表，一种是电子式的。
测试方法：可参详仪表说明书。
一、通常都会有两根探针，较长的两根引出按说明书接好：（C）接较长的线，(P)接较短那根。
最短的一根（E）接被测试点。
（测试极间距为20米。
）二、接好后调整摇表上的旋钮，使中间指针指到0；三、以每分钟120转的速度来摇动摇表。
如果是电子式的，将线接好后。
接下测试按钮就可以了。
如果是想看固定值，就将按钮按下后旋转一下。
一、接地电阻测试要求：a.交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d.防雷保护地的接地电阻不应大于10Ω；e.对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、C ˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
此主题相关图片如下：测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
防雷接地电阻测试记录
编号： SGJL IX-7
建设单位夏门港务集团港电服务有限公司单位工程
港口变升压改造工程
线路绝缘测试施工单位贵州南源电力科技开发有限公司仪表型号
天气情况气温（(℃)）测试日期年月日
接地类别设计电阻（Ω）实测电阴（Ω）季节系数测试结果设计要求（≤Ω）
精品文档
防雷接地电阻测试记录
编号： SGJL IX-7（续1）接地类别设计电阻（Ω）实测电阴（Ω）季节系数测试结果设计要求（≤Ω）
试验经过及
试验员（二人）年月日问题处理
监理单位
专业监理工程师年月日意见
精品文档
设计单位夏门电力勘察设计院有限公司项目专业技术负责人：项目专业质
班组长：
量检查员：
精品文档。

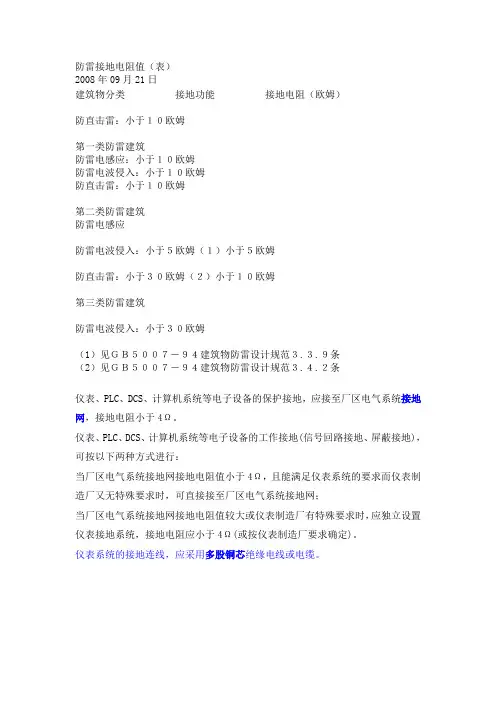

防雷接地电阻值（表）
