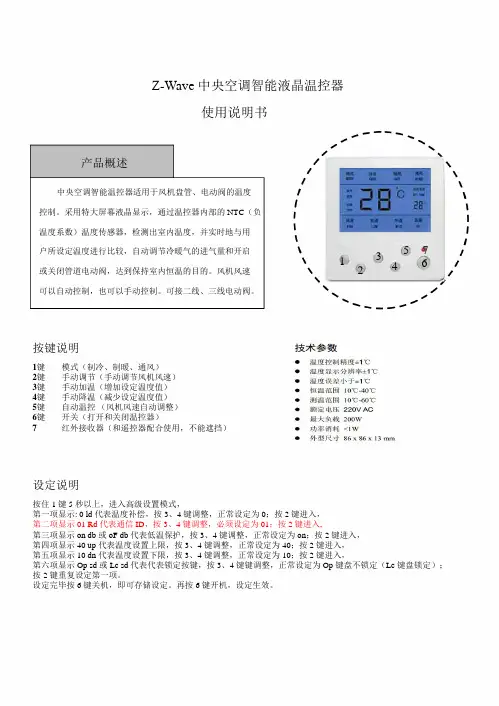

中央空调温控器说明

4. 定时开关机设置：此设置一旦设定成功后，温控器每天的开关机时间 就会按照设定时间开启或是关闭。

设定步骤如下： a. 长按5秒钟功能键 ，此时定时开机标志 ON 闪 烁，可以进一步设置定时开机功能。

b. 若再次点击功能键 ，此时定时关机标志 OFF 闪烁，则可以切换到定时关机设置。

c. 点击下调键 ，小时数值加1，累加12小时切换 AM-PM-AM；点击上调键 ，分钟加1，0-59 循环累加，以此来确认定时开机或是关机时间， 停止按键操作三秒后保存退出。

3. 定时取消设置：长按5秒钟向下键 ，定时功能取消，液晶面板定时 标志 消失。

2. 面板锁定设置：长按5秒钟电源键 ，进入锁屏状态，液晶面板会出 现屏幕锁 的标志。

再次长按电源键 ，则屏幕锁 定状态解除，屏幕锁标志消失。

1. 时间设置：长按5秒钟风量键 ，时间显示标志 闪烁，此时按 下调键 ，小时数值加1，累加12小时切换AM-PM-AM ；通过上调键 ，分钟加1，0-59循环累加，停止按键操 作三秒或是点击风量键 后保存退出。

高级操作，该模式主要是面向专业工程调试人员。

五、技术参数工作电压：AC85~250 ，50/60HZ 自耗功率：<2W 负载电流：3A 温度传感器：NTC 设定温度范围：5℃- 35℃ 控温精度：±1℃四、安装须知1. 开始安装之前断开电源，防止触电或设备的损坏。

2. 按照指定的额定电流负载，禁止超载。

3. 请严格按照接线图正确接线，切勿使水、泥浆等杂物进入温控 器内部，否则将会造成温控器的损坏。

风量键： 点击后对出风量进行调节，风速标志在高速→中速→低度→自 动之间切换（自动挡时，风速会根据房间温度和设定温度自动。

中央空调温度控制器使用说明屏幕显示图标：——制冷——制热——通风——风速低速——风速中速温控器面板按键：电源开关（）模式转换键（）时钟键（ ）风速选择键（）温度设置键（▲▼）使用说明✍开/关机：按“”键一次开机，开机显示为当前工作模式，以及该模式下有效运行时间；再按一次“”键关机，同时关闭风机盘管、电动阀。

✍模式选择：开机状态下，按“”键进行工作模式切换。

液晶显示“”表示制冷，显示“”表示制热，显示“”表示通风，5秒钟后自动确认。

✍风速选择：开机状态下，按“”键选择风机风速（高）、（中）、（低）、（自动）档。

在“自动”模式下，风速自动换档。

即当室温与设置温度相差1℃时，自动选择低风速；当室温与设置温度相差2℃时，自动选择中风速；当室温与设置温度相差3℃时，自动选择高风速。

当室温达到设置温度时，关闭电动阀和风机。

✍设定温度：开机状态下，按“❑”键降低设置温度，按“☐”键升高设置温度，每按键一次设置温度变化1℃。

时钟与相关功能设置✍睡眠功能设置：按“ ”键，直至出现“00”符号，按下“▲”键启用睡眠功能，按下“▼”键取消睡眠功能。

✍调整星期：按“ ”键，直至出现“01”符号，按下“▲”或“▼”键调整星期。

✍调整日历：按“ ”键，直至出现“02”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整年份；按“ ”键，直至出现“03”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整月份和日期；按“ ”键，直至出现“04”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整小时和分钟。

✍定时开机设置：按“ ”键，直至出现“定时开机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时开机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时开机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时开机功能。

✍定时关机设置：按“ ”键，直至出现“定时关机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时关机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时关机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时关机功能。

CERTIFICATE: CE RoHSWARRANTY: TWO YEARS该温控器采用大屏幕数显控制技术,通过温控器内部的NTC 温度传感器检测室内温度,并实时与用户设定温度进行比较,自动调节风机以及阀门的开、关,最终达到维持室内恒温的目的。

二、技术参数电源:AC220V,50/60HZ 定时误差:<1% 负载电流:5A(阻性)精确度:±0.5℃ 温度设定范围:5℃-40℃ 使用环境：0℃-50℃自身功耗:<1W 感温元件:NTC 尺寸:86*86*37mm (L*W*D)三、使用方法1．开、关机:通电状态下,短按开/关机键。

2. 锁屏功能：长按开、关机键4秒钟,屏幕出现(或者)图样，表示按键已被锁。

同样按住开/关机键4秒,(或者)图样消失,锁键取消。

3．工作模式:短按模式键(M)，实现制冷、制热、睡眠三种工作模式切换。

3．温度设定:短按加键和减键调整。

4．风速设定:短按设置键(SET),可选择低速、中速、高速、自动4个档位的切换。

自动风速时,风机根据室温和设置温度,自动选择档位。

当相差1℃时,运行低速,2℃运行中速,3℃以上运行高速，以达到节能、舒适的效果。

5．定时开关机：长按设置键(SET)4秒以上进入，短按一次设置键，时间步进30分钟，最高可设置12小时倒计时。

开机状态设置定时关机，关机状态设置定时开机。

6．菜单模式：关机状态下长按模式键(M)4秒以上，进入菜单设置模式。

然后每短按一次模式键，屏幕出现1至6数字的转换,代表6个参数。

短按加/减键来改变参数值。

8秒不操作按键自动返回。

数值1--温度校正界面,短按加键、减键调整校正值，9℃到-9℃可调，默认为0℃。

数值2--风机可控与不可控设置界面,C0代表风机可控,C1代表风机不可控。

短按加减键,可实现CO 与C1间的切换;默认为C0。

数值3--防冻功能选择界面,当图标"--"显现出来时表示防冻功能取消。

现在很多小伙伴家里在装修的时候，都安装了中央空调，随之配套的还有中央空调的温控器，很多小伙伴还不知道温控器怎么操作，下面就一起来看看温控器的使用说明吧。

中央空调温控器分爲电子式和机器式两种，按显示不同分爲液晶显示和调理式。

中央空调温控器是经过顺序编辑，用顺序来控制并向执行器收回各种信号，从而到达控制空调风机盘管以及电动二通阀的目的。

机器式机器盘管温控器使用于商业、工业及民用修建物。

可对采暖、冷气的中央空调末端风机盘管、水阀停止控制。

使所控场所环境温度恒定爲设定温度范围内。

温度设定拔盘指针应设定爲所需恒定温度地位。

拔动开关功用辨别爲:电源开关(开ON—关OFF);运转形式开关(暖气HEAT—冷气COOL)，FAN风速开关(低速L—中速M—高速H)。

可控制设备：三档风机盘管风速，三线电动阀，二线电动阀，也可接电磁阀、开关型风阀或三线型风阀。

外型尺寸。

操作办法1、开关机：把拨动开关拨动到ON地位，温控器开机；把开关拨动到OFF 地位，温控器关机。

2、打工形式设定：把拨动开关拨动到COOL地位，温控器设定爲制冷形式；把拨动开关拨动到HEAF地位，温控器设定爲制热形式。

3、温度设定：机器式温控器，采用旋钮式设定温度，把红点对着面板标明的温度数据即可。

4、风速设定：把开关拨动到LOW地位；温控器设定爲高档风速；把开关拨动到WED地位，温控器设定爲中档风速；把开关拨动到High地位，温控器设定爲高档风速。

快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

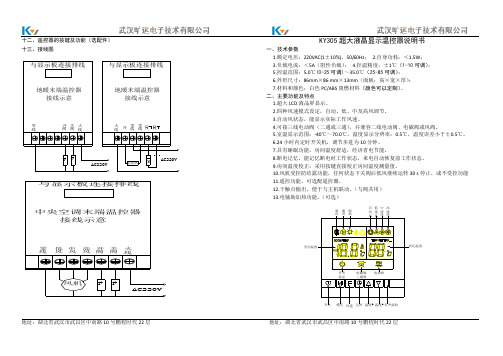

地址：湖北省武汉市武昌区中南路10号鹏程时代22层 地址：湖北省武汉市武昌区中南路10号鹏程时代22层十二、遥控器的按键及功能（选配件） 十三、接线图零线阀火线AC220VF 与显示板连接排线开阀关F地暖末端温控器 接线示意火线零线开地暖末端温控器 接线示意零线电加热AC220V与显示板连接排线零线低风中风高风阀火线AC220VF 风机开阀关F中央空调末端温控器 接线示意与显示板连接排线KY305超大液晶显示温控器说明书一、技术参数1.额定电压：220VAC(1±10%)，50/60Hz ；2.自身功耗：＜1.5W ；3.负载电流：＜5A （阻性负载）；4.控温精度：±1℃（1-10可调）；5.控温范围：5.0℃(0-25可调)～35.0℃（25-85可调）；6.外形尺寸：86mm ×86 mm ×13mm （面板：高×宽×厚）；7.材料和颜色：白色PC/ABS 阻燃材料（颜色可以定制）。

二、主要功能及特点1.超大LCD 液晶屏显示。

2.四种风速模式设定，自动、低、中及高风调节。

3.自动风状态，能显示实际工作风速。

4.可接三线电动阀（二通或三通），并兼容二线电动阀、电磁阀或风阀。

5.室温显示范围：-40℃～70.0℃，温度显示分辨率：0.5℃，温度误差小于±0.5℃。

6.24小时内定时开关机，调节步进为10分钟。

7.具有睡眠功能，房间温度舒适，经济省电节能。

8.断电记忆，能记忆断电时工作状态，来电自动恢复前工作状态。

9.房间温度校正：采用按键直接校正房间温度测量值。

10.风机受控防结露功能，任何状态下关阀后低风继续运转30 s 停止，或不受控功能 11.遥控功能，可选配遥控器。

12.干触点输出，便于与主机联动。

（与阀共用） 13.电辅助加热功能。

（可选）开关模式风速定时温度+温度-红外接收制冷通风制热自动风低速风中速风高速风室内温度设定温度开关标志电磁阀二通阀电加热三、安装说明1. 务必在断电后进行安装操作，否则容易损坏系统元件。

导语：中央空调温控器主要是使用一些工业、商业的或者是一些家居的温度进行控制，可以通过中央空调温控器对室内的温度和机器设定的温度进行相比较，对它的空调系统的风机盘管和电动阀等进行控制，进而达到对室内温度进行调节的目的，今天小编就给大家介绍一下中央空调温控器的说明书。

（以KY-F305中央空调温控器做例子）中央空调温控器的产品有哪些功能及特点：1、它拥有着超大的LCD液晶屏方面我们观看数据。

2、自动风、低风、中风和高风是中央空调温控器所特有的四种风速模式。

3、只有在自动风的状态下的时候，中央空调温控器是能够显示实际情况下的工作风速。

4、中央空调温控器可接三线的电动阀，还有并兼容二线电动阀、电磁阀或风阀的功能。

5、中央空调温控器可以做到24小时内定时开关机，调节的每一步进度为10分钟。

6、中央空调温控器还有睡眠功能，使得房间温度很是舒适，既经济还能省电节能。

7、中央空调温控器拥有断电的记忆功能，能记忆在断电时的工作状态，当来电的时候能够自动恢复之前的工作状态。

中央空调温控器按键与操作：1、“M”是菜单键，能够调节模式的顺序，模式依次是制冷的模式、制热的模式、通风模式2、“F”是风速调节按键3、“△”能够将中央空调温控器的温度设定升温或调节菜单的某一设定值。

4、“▽”能够将中央空调温控器的温度设定降温或调节菜单的某一设定值。

中央空调温控器的安装说明：1、在安装的过程中，一定要在断电的情况下进行安装，这样不仅对安装人员的安全作保障，还能减少对空调器件损坏。

2、在安装中央空调温控器的时候，一定要选在没有阳光的地方，避免中央空调温控器在阳光的照射下，出现裂纹，大大减少使用寿命。

3、中央空调温控器的工作环境不能超过七十摄氏度，过高温度会使机器出现故障，无法正常使用。

中央空调温控器的安装步骤：1、安装过程中记得将控制器的驱动板按照图纸上的要求连接2、安装过程中记得将液晶主板和电源排线连接好3、将液晶主板的后盖拆卸下来，一定要把电源驱动的板子嵌入到预埋的暗盒里面经过小编对中央空调温控器说明书的简单介绍，大家是否了解了中央空调温控器的基本操作了呢，快去试试中央空调温控器吧。

中央空调房间温控器A8豪华型触摸屏安装使用说明书尊敬的用户：非常感谢您选用本公司产品，请仔细阅读说明书后使用产品。

在为您提供优质可靠的产品同时，我们将随时随地为您提供完善技术支持及售后服务。

如有任何疑问，请及时联系我们！再次感谢！一、产品概述A8豪华型触模屏恒温温控器，主要应用于商业、工业及民用建筑物，对中央空调末端的盘管风机、水阀及风阀进行控制。

可选带RS485网络通讯功能(A8L)。

二、技术参数：工作电源220V AC,50/60HZ恒温范围+5~+35℃标准负载3A功耗<1W感温元件NTC热敏电阻控温精度±1℃运输储存环境温度：-20~+70℃，相对湿度：RH<92%工作环境- 10~+60℃外壳材料PC工程塑材外形尺寸86*86*40.5（mm)安装86型标准暗盒三、主要功能及特点3.1 触摸屏、液晶LED显示，兰底白色字符。

3.2 四种风速档位设定，低、中、高及自动风。

3.3 测温分辨率：0.5℃。

3.4 睡眠功能，房间温度舒适，经济省电节能。

3.5继电器触点形式输出。

3.6 带有通信接口，可以远程或集中控制（参阅型号说明）。

3.7 具备红外遥控功能，应选配遥控器（参阅型号说明）。

3.8 断电记忆功能：记忆：模式、开关机状态、设定温度、风速、地址码等。

3.9 故障诊断：传感器短路显示E1，开路显示E2。

故障时，阀关断。

四、用户界面说明五、液晶显示说明首次上电，关机状态开机状态，显示内容包括：工作模式，设定温度，环境温度，通信地址（仅限A8L）和风机状态。

1）工作模式，二管制产品有5种模式：制热、制冷、通风、睡眠+制热、睡眠+制冷；四管制产品增加了一个恒温模式，在此模式下，同时显示制热和制冷。

用户可通过模式键来设置。

出厂时，工作模式为制冷模式。

2）设定温度，设定范围为+５.0℃～+35.0℃，可通过增温键和降温键来调整。

出厂时，设定温度为25℃。

步进0.5℃3）房间温度，显示温度为0℃~+55℃,当房间温度小于0℃时，显示LO ；当房间温度大于55℃时，显示HI 。
