约克温控器说明书
- 格式:docx
- 大小:20.42 KB
- 文档页数:11

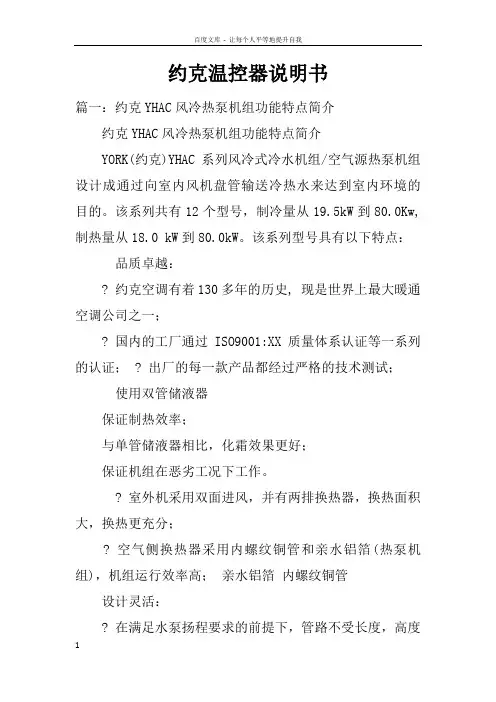

约克温控器说明书篇一:约克YHAC风冷热泵机组功能特点简介约克YHAC风冷热泵机组功能特点简介YORK(约克)YHAC系列风冷式冷水机组/空气源热泵机组设计成通过向室内风机盘管输送冷热水来达到室内环境的目的。
该系列共有12个型号,制冷量从19.5kW到80.0Kw,制热量从18.0 kW到80.0kW。
该系列型号具有以下特点:品质卓越:? 约克空调有着130多年的历史, 现是世界上最大暖通空调公司之一;? 国内的工厂通过ISO9001:XX质量体系认证等一系列的认证; ? 出厂的每一款产品都经过严格的技术测试;使用双管储液器保证制热效率;与单管储液器相比,化霜效果更好;保证机组在恶劣工况下工作。
? 室外机采用双面进风,并有两排换热器,换热面积大,换热更充分;? 空气侧换热器采用内螺纹铜管和亲水铝箔(热泵机组),机组运行效率高;亲水铝箔内螺纹铜管设计灵活:? 在满足水泵扬程要求的前提下,管路不受长度,高度的限制;? 用户可以根据建筑装潢,个人喜好等选择形式多样的末端机组和温控器,不受品牌及类型限制;风机盘管卡式天花? 室外机斜上排风,也可根据用户的需要选用备选件,将其改为上排风或侧排风;安装方便:? 整装式设计,结构紧凑、轻巧,安装方便;? 内置水泵,机组外型简洁,美观,占地面积小,方便安装。
? 全系列机组的厚度仅为500mm,可方便地安装在阳台、屋顶或地面而不需机房; ? 机组两侧均有水管接口,可根据现场安装条件选择接管方向;舒适性好:? 采用世界名牌全封闭高效涡旋式压缩机,内置缺相、过热等多种保护装置,制冷性能更高;? 机组内置高效水泵,噪音低;? 冷凝风机采用大直径螺旋桨式低转速、低噪音调速风机,运行宁静;? 纳米级TiO2室内杀菌技术的应用,使室内空气品质更高;节省费用,安全环保:? 室内为低压水系统管路,安装费用低,无须定期补充氟利昂;? 制冷剂密封在室外机中,对环境影响远远小于直接蒸发式系统;双回路设计:? 部分型号机组采用双压缩机及相互独立的双冷媒系统设计;? 当一个系统发生故障或者系统检修时,另一个系统依然可以正常工作,满足使用的要求;? 双压缩机明显较单压缩机系统更能适应部分负荷的工况,因而更适用于家庭环境;部分负荷下运行情况? 独特的双机头设计可降低启动电流,因此可以减少电气设备的投资,同时还能减小对设备对电网的冲击;热回收选型:? 全年提供空调和生活热水;? 五种运行模式:制冷,制热,制热水,强制制热水,水泵循环;? 高效节能,空调制冷时提供免费热水,可节省25%的运行费用;? 运行宁静,热回收时冷凝热被吸收,风扇转速低,噪音低;控制先进:? 通过有线遥控器和联机控制器可方便的实现空调主机与风机盘管的连锁运行控制;? 具有定时、远程监控、网络化、智能化等多种先进的控制技术;? 采用最先进的微电脑网络控制系统,大屏幕液晶显示器。
温湿度控制器一、产品概述温湿度控制器,主要应用于需要对被测环境进行自动温湿度调节的场合,用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制,显示方式为数码管显示。
二、基本功能:2.1 温度测量范围:-25℃~+80℃±1℃;2.2 湿度测量范围:相对湿度RH: 0%~99% 精度±3%RH;2.3 控制方式:温度采用上、下限和回差控制,湿度采用上、下限控制,所有参数均可设置;2.4 输出控制类型:两组继电器触点,分别为加热和排风,每路最大负载AC250V /3A,均为有源输出。
三、技术指标:3.1电源:AC 220V±20%3.2 工作环境:温度:-25℃~+55℃,相对湿度:<95%RH3.3控制设定范围:温度:0℃~80℃,相对湿度:50%RH~99%RH3.4 本机功耗:<3W3.5自检功能:若数码管显示“–––”,则为检测到传感器故障;若加热或排风运行过程中相应指示灯熄灭,则检测到加热或排风故障。
四、工作原理:4.1 温度控制:当被测环境温度低于设定温度下限时,本仪器启动电加热设备开始加温,此时加热指示灯亮,温度升至比下限温度设定值高回差值时,即:W测≥W下限+回差,停止加温。
当被测环境温度高于设定温度上限时,本仪器启动降温设备(如风机或空调)开始降温,此时排风指示灯亮,温度降至比上限温度设定值低回差值时,即:W测≤W上限-回差,停止降温。
4.2 湿度控制:当被测环境湿度超过设定湿度上限时。
如果当前温度较高,即:W测≥W下限+(W上限-W下限)×3÷4,采用降温(或排风,视具体地区采用不同设备)抽湿,此时排风指示灯亮;抽湿过程中,如果温度低于下限温度+2度后,自动转为加热降湿;当降湿过程中温度高于上限温度-2度后,自动转为降温抽湿,直至湿度低于设定下限值为止。
当被测环境湿度超过设定湿度上限时。
如果当前温度较低,即:W测<W下限+(W上限-W下限)×3÷4,采用加热降湿,此时加热指示灯亮,降湿过程中,如果温度高于上限温度-2度后,自动转为降温抽湿;当温度低于下限温度+2度后,自动转为加热降湿,直至湿度低于设定下限值为止。
亚洲零件中心
、

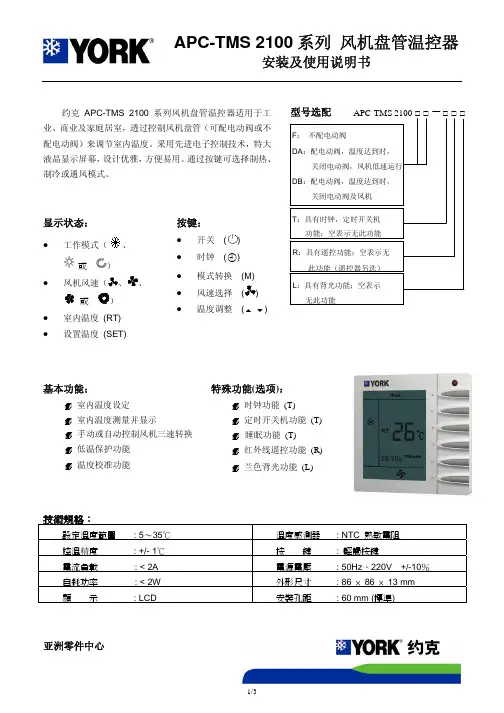

z设置温度 (SET)
()
基本功能: 特殊功能(选项):
室内温度设定
室内温度测量并显示
手动或自动控制风机三速转换 低温保护功能
温度校准功能 时钟功能 (T)
定时开关机功能 (T) 睡眠功能 (T)
红外线遥控功能 (R) 兰色背光功能 (L)
技術規格:
設定溫度範圍 :
5~35℃溫度感測器 :
NTC
熱敏電阻控溫精度: +/- 1℃按鍵 :
輕觸按鍵電流負載: < 2A 電源電壓 :
50Hz、220V +/-10%自耗功率: < 2W 外形尺寸 :
86
× 86 × 13 mm 顯示 :
LCD 安裝孔距: 60 mm (標準)
亚洲零件中心
电气接线图:
操作说明:
按“
”键一次开机,再按一次关机;”符号闪烁,”键,直至出现“”符号闪烁,
亚洲零件中心
" 低温保护功能: 关机状态下,按住“M ”键,3秒钟后出现参数“00”或“01”,通过“5”或“6”调整此项参数。
“00”表示取消低温保护功能,“01”表示使用低温保护功能,出厂默认值为“00”; 如果温控器处于关闭状态,当室内温度低于5℃时,温控器自动开启并切换到制热模式,而APC-TMS 2100D 型号风机会自动高速运行并开启电动阀;而APC-TMS 2100F 型号风机会自动高速运行;
" 温度校准功能: 在温度不准时,才可进行如下操作。
在关机状态下,同时按下“M ”及“¥”并保持3秒钟,显示“XX ℃”(“RT ”符号不显示),按“5”或“6”键调整到正确的温度值,5秒钟后自动确认或按“
”键关机并确认;。

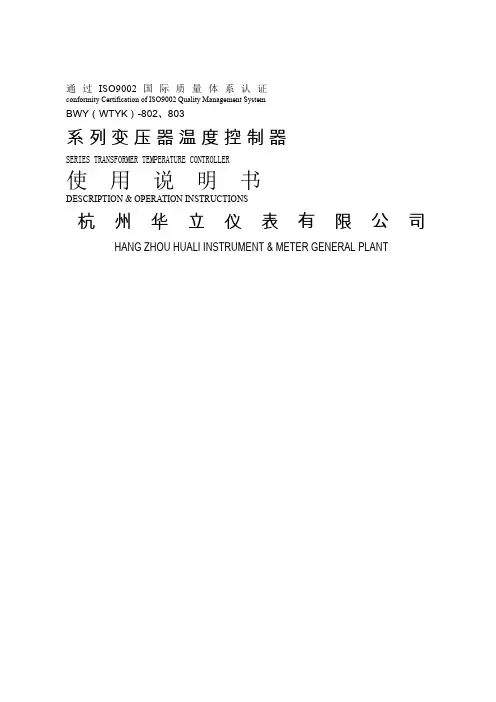

通过ISO9002国际质量体系认证conformity Certification of ISO9002 Quality Management SystemBWY(WTYK)-802、803系列变压器温度控制器SERIES TRANSFORMER TEMPERATURE CONTROLLER使用说明书DESCRIPTION & OPERATION INSTRUCTIONS杭州华立仪表有限公司HANG ZHOU HUALI INSTRUMENT & METER GENERAL PLANT感谢您使用本厂产品使用前请认真阅读产品使用说明书THANKS FOR USING OUR PRODUCTSPLEASE READ THE DIRECTIONS BEFORE USE目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、安装及使用 (5)五、注意事项 (10)六、附录Pt100工业铂电阻分度值表 (11)第 2 页一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下:2、温度控制器根据JB/T9236-2019《工业自动化仪表产品型号编制原则》的要求产品命名如下:第 3 页第 4 页二、工作原理变压器温度控制器(以下简称温控器),主要由弹性元件、毛细管、温包和微动开关组成。
当温包受热时,温包内感温介质受热膨胀所产生的体积增量,通过毛细管传递到弹性元件上,使弹性元件产生一个位移,这个位移经机构放大后指示出被测温度并带动微动开关工作,从而控制冷却系统的投入或退出。
BWY(WTYK)-802A、803A温控器采用复合传感器技术,即仪表温包推动弹性元件的同时,能同步输出Pt100热电阻信号,此信号可远传到数百米以外的控制室,通过XMT数显温控仪同步显示并控制变压器油温。
也可通过数显仪表,将Pt100热电阻信号转换成与计算机联网的直流标准信号(0~5V、1~5V或4~20mA)输出。
约克制冷压缩机控制面板操作手册控制板及显示屏按键名称及功能控制面板按键英文名称 中文名称 说明 备注 序号1 Stop 停机 不管设备在任何情况,按此键后立即停机2 Home 主页面 显示设备当前的运行状态参数3 Menu 主菜单 显示进入可选择的控制参数设置或读取4 Help 帮助 显示控制面板操作在线帮助信息5 Alarm silence 消除警报 立即消除警报声音或面板上的警告提示信息6 F1 功能键 取决于显示屏提示7 F2 功能键 取决于显示屏提示8 +/- 加减符号 在数据区改变数字值大小9 Enter 回车键 改变数值后按此键确认10 Previous screen 返回键 返回前级菜单(显示前一屏)11 Delete 删除键 在数据区修改字符(数字)12 左箭头 在更改设置点模式下,用于进入前一设置点或在更改数值模式下,用于移动光标到前一字符13 右箭头 在更改设置点模式下,用于进入下一设置点或在更改数值模式下,用于移动光标到后一字符14 上箭头 在更改设置点模式下,用于进入前一设置点15 下箭头 在更改设置点模式下,用于进入前一设置点屏内面板按键英文名称 中文名称 说明 备注 序号16 Change setpoints 更改设置点 更改可调设置点的值17 Ok 确认 在更改设置点模式下确认更改后的值18 Cancel 取消 在更改设置点模式下取消当前更改值19 Increase value 增加值 在更改设置点模式下增加设置点值20 Decrease value 减小值 在更改设置点模式下减小设置点值21 Up one 上一条 显示上一条数据或信息22 Down one 下一条 显示下一条数据或信息23 Page up 上一页 上翻一屏24 Page down 下一页 下翻一屏25 Goto start 到头 显示本模式下的最开始信息26 Goto end 到尾 显示本模式下的最结尾信息27 More … 更多 显示本模式的更多信息28 … back 退回 退回到前一屏29 Make active 激活 激活一套容量设置点成控制设置点30 Enable 可用31 Disable 不可用32一,运行状态界面(开机自动进入或按HOME进入)注:任何显示状态下按 Home 键 回到 运行状态 显示界面off 停止status starting 起动状态 running 运行1,compressor压缩机 manual 手动:压缩机手动起动或停机mode automatic 自动 压缩机自动控制起动或停机模式 remote 遥控 通过另外设备远程控制z recycle delay : 循环延迟时间, 为保护压缩机目的,在机器起动或停止的一段设定的循环埏迟时间内防止机器电机再起动或操作.z shutdown 停机 : 红色闪烁警告信息提醒操作者注意其相关的检测参数已到达或超过停机设置点,此时压缩机即使不能自动停机也会在保护状态下即最小负荷下运行。
北京XXXXX物业管理服务有限公司广州分公司XXXXX南方工厂B区综合设施管理项目部B2中央空调操作流程XXXXX/WI目录1.目的 (3)2.范围 (3)3.定义 (3)4.职责 (3)5.程序 (3)6.相关文件.......................................... 错误!未定义书签。
7.相关记录.......................................... 错误!未定义书签。
1. 目的指导运维对中央空调设备进行正确的操作及检查,保障中央空调设备的正常、高效、节能运行,为客户的生产和办公提供符合KPI要求的环境。
范围本程序适用于XXXXX XXXXX南方工厂B区项目。
2.定义无3.职责暖通工程师1.负责制定设备操作程序;2.制定教育培训资料及培训计划,并对运行和维护人员进行定期培训与考核;3.处理设备重大故障,制定重大异常故障的改善方案及执行。
BMS1.带领本班组技术员对设施运行进行监控及时发现问题、解决问题,并按照汇报程序及时向上级汇报;2.监控设备运行情况,确保它们在高效方式下运行。
运行班长1.监督运行技术员每日例行检查的完成情况,确保按照部门规定对设备设施进行日常检查;技术员1.严格执行本程序,确保信息及时有效地传递给运行值班长及主管;部门经理:1.负责与客户沟通和协调。
4.操作程序启动:1.确认现场冷水主机、冷却塔、冷冻泵、冷却泵在”自动“远程控制状态下且供电正常。
2.检查现场阀门正常开启状态。
3.进入“XXXXX南方工厂冷源系统界面”自动运行:1.将主机1-5锁定值设定为“UNL ock”。
2.进入“系统设置”分别对“限定电流”5台机“减机电流设定”。
3.在“系统界面”进行“系统启动”1、手自动运行;“Lock”为手动“Unlock”为自动3、系统自动启动2、电流设定自动控制逻辑为:(1)总管出水温度大于主机出水设置1度同时主机运行电流与限定设定电流相差在3%内,保持5分钟后系统加机(累计运行最小主机优先启动)。
温控器使用说明KO温度控制器使用说明书1.温度设定方法:按▲(上键)和▼(下键)按2下,在画面闪动的时候,按▲或▼,可设定希望的温度。
2.偏差温度设定(设定温度与启动温度,温差设定)▲(上键)与▼(下键)同时按3秒会显示“dlF”字母,按▲或▼可以调节温差。
3.温度矫正方法先按▲,再按电源,3秒后会显示“Cor”继续按3秒会校正为℃(出厂设定为℃,设定范围为±10℃)4.特殊功能调节先▼(下键)按往不动,再按电源,会显示“ty2”继续按3秒,可设定所有的功能,每按一次电源,会显示各种菜单。
“ty2”为温感线感应温度。
5.时段供电温度调节方式按▲(上键),会显示“stp”继续按3秒,会显示1-5时段显示,出厂1档,设定范围0-5挡。
以下表格为各档送电和停电的时间表。
*档位越高温度越高,停止和供电方式反复工作*1档以上开始时自动供电。
6.定时关机设定方法▼(下键)按住3秒钟,显示“t_t”继续按3秒,在“too”状态,可设定定时关机功能,设定时间范围0-99个小时。
设定时间内正常工作,到了时间自动关机(出厂设定为0时)如显示“to9”9个小时就会自动关机,设定关机时间,会显示剩下多少时间,剩余时间显示“t11”就是剩11小时,“”就剩余8个小时50分钟。
定时,时间的变动,关机重启的话变成“0”。
*故障显示:—温感探头出现问题,它显示3秒后,自动转换成定时供电功能,温感探头恢复正常工作的话,重新转换到温度感应工作状态。
—记忆功能出现问题,停止输入电能,掐断电源,重新投入使用,要检查各功能是不是出厂状态。
OUT 输出(负载),IN 输入(220V)。
温控器产品说明书深圳市威尔海电子有限公司电话:0755-2953 9385 传真:0755-2953 9395技术支持:田工①安装尺寸:○2连接方法:输出插座电源输入探头插孔指示灯状态说明:WORKING指示灯为工作指示灯,闪烁表示制冷或制热延时,长亮表示制冷或制热工作。
SET指示灯为设置指示灯,长亮表示在设置状态。
开启或关闭温控器:温控器通电后默认是开机状态。
在关机状态下按"POWER"键一次可开启温控器,在开机状态下,按住"POWER"键3秒以上,可关闭温控器。
◆设定控制温度:在待机状态下按"SET"键一次进入控制温度设置,按"UP"或"DOWN"键调整,按住"UP"或"DOWN"键三秒不放进入快速调整模式.再按"SET"键一次回到待机状态.※启动和关闭定时:在待机状态下按"POWER"键一次,启动定时输出,再按"POWER"键一次可关闭定时输出,屏幕交替显示OFF和当前温度。
设置控制参数:按住"SET"键三秒不放进入控制参数设置,按"UP"或"DOWN"键选择要调整的菜单,再按"SET"键一次进入相应的控制参数设置状态,按"UP"或"DOWN"键调整需要修改的控制参数,调整好后按"POWER"键退出,或系统延时5秒退出菜单代码说明:菜单代码详细说明 解释 单位 HC 制热/制冷 温控器工作模式设置 H=制热,C=制冷D 回差 开机和停机之间的温度差℃LS 设置下限 控制温度可设定的最小值℃HS 设置上限 控制温度可设定的最大值℃CA 温度较正 ℃PT 延时启动 最小开停机时间间隔 分钟AH 超高温报警 超高温报警 ℃AL 超低温报警 超低温报警 ℃AT 定时关闭输出 (选配功能) 分钟◆温控器工作模式设置:温控器可以设定为制冷模式,也可以设定为加热模式。
约克温控器说明书篇一:约克YHAC风冷热泵机组功能特点简介约克YHAC风冷热泵机组功能特点简介YORK(约克)YHAC系列风冷式冷水机组/空气源热泵机组设计成通过向室内风机盘管输送冷热水来达到室内环境的目的。
该系列共有12个型号,制冷量从19.5kW到80.0Kw,制热量从18.0 kW到80.0kW。
该系列型号具有以下特点:品质卓越:? 约克空调有着130多年的历史, 现是世界上最大暖通空调公司之一;? 国内的工厂通过ISO9001:XX质量体系认证等一系列的认证; ? 出厂的每一款产品都经过严格的技术测试;使用双管储液器保证制热效率;与单管储液器相比,化霜效果更好;保证机组在恶劣工况下工作。
? 室外机采用双面进风,并有两排换热器,换热面积大,换热更充分;? 空气侧换热器采用内螺纹铜管和亲水铝箔(热泵机组),机组运行效率高;亲水铝箔内螺纹铜管设计灵活:? 在满足水泵扬程要求的前提下,管路不受长度,高度的限制;? 用户可以根据建筑装潢,个人喜好等选择形式多样的末端机组和温控器,不受品牌及类型限制;风机盘管卡式天花? 室外机斜上排风,也可根据用户的需要选用备选件,将其改为上排风或侧排风;安装方便:? 整装式设计,结构紧凑、轻巧,安装方便;? 内置水泵,机组外型简洁,美观,占地面积小,方便安装。
? 全系列机组的厚度仅为500mm,可方便地安装在阳台、屋顶或地面而不需机房; ? 机组两侧均有水管接口,可根据现场安装条件选择接管方向;舒适性好:? 采用世界名牌全封闭高效涡旋式压缩机,内置缺相、过热等多种保护装置,制冷性能更高;? 机组内置高效水泵,噪音低;? 冷凝风机采用大直径螺旋桨式低转速、低噪音调速风机,运行宁静;? 纳米级TiO2室内杀菌技术的应用,使室内空气品质更高;节省费用,安全环保:? 室内为低压水系统管路,安装费用低,无须定期补充氟利昂;? 制冷剂密封在室外机中,对环境影响远远小于直接蒸发式系统;双回路设计:? 部分型号机组采用双压缩机及相互独立的双冷媒系统设计;? 当一个系统发生故障或者系统检修时,另一个系统依然可以正常工作,满足使用的要求;? 双压缩机明显较单压缩机系统更能适应部分负荷的工况,因而更适用于家庭环境;部分负荷下运行情况? 独特的双机头设计可降低启动电流,因此可以减少电气设备的投资,同时还能减小对设备对电网的冲击;热回收选型:? 全年提供空调和生活热水;? 五种运行模式:制冷,制热,制热水,强制制热水,水泵循环;? 高效节能,空调制冷时提供免费热水,可节省25%的运行费用;? 运行宁静,热回收时冷凝热被吸收,风扇转速低,噪音低;控制先进:? 通过有线遥控器和联机控制器可方便的实现空调主机与风机盘管的连锁运行控制;? 具有定时、远程监控、网络化、智能化等多种先进的控制技术;? 采用最先进的微电脑网络控制系统,大屏幕液晶显示器。
操作阅读更简便,集多项控制功能及运行、报警指示于一身;可靠性高,长寿耐用:? 机体采用环氧树脂喷涂的镀锌钢板和不锈钢螺钉固定以保证外壳不会锈蚀; ? 机组内置多项自动保护功能,运行更安全更稳定,低运行维护费,寿命长;篇二:约克YBW系列产品特点YBW——约克超越系列水冷柜式空调机组特点:YORK(约克)YBW超越系列水冷柜式空调机组能直接送风或通过风管送风来达到调节室内环境的目的。
该系列机组共有11个型号,制冷量从30KW到180KW。
1. 适应范围广? 可满足工商业的各项需求。
皮带驱动,机外余压可调。
可选配二级电加热,此外YBW33A,44A,55A可选配送风箱,YBW66A,77A,88A,100A,120A,135A还可选配热水盘管。
2. 安装方便? 整装式设计,结构紧凑,占地省。
自由回风。
机租两侧均布置有进出水口。
机租顶部加装吊环,方便吊装,双风机,体积小,重量轻,安装方便。
3、经济节能, 运行可靠? 主机具有4级能量调节功能,负荷可从0%-30%-60%-70%-100%自动调节,真正做到高效率、低成本运行。
? 多个独立制冷回路,单个回路发生故障时,不影响其余回路。
机租包括压缩机过载保护、电机过热保护、电机过载保护、外部连锁保护、高低压保护。
控制器故障代码详细明了,方便判断并排除故障。
4.运行宁静? 风机、电机采用最新悬浮式设计,保证机组的最小振动和噪音。
? 采用涡旋式压缩机,运行平静,噪音低。
压缩机安装于机组内部贴有吸音材料的独立封闭空间,其噪音的影响已降至最低;5. 先进的电脑控制? 约克集团通过其世界先进的机组电脑控制系统可自动控制出风温度,机组根据环境温度的变化,自动加载或卸载,机组耗电量相对降低。
6. 效率高? 高效套管式换热器,制冷剂和水对流换热,冷却效果好。
各部件优化匹配,保证发挥最大效能。
优化空气流动结构,提高换热效能。
7. 长寿耐用? 壳体采用环氧树脂喷漆,保证外壳不会锈蚀。
大管径套管式冷凝器,不易结垢,长寿耐用;9. 维修方便? 机租设有检修窗,方便维修。
机租前面板由四块组成,方便拆卸,有利于维修。
10.出厂测试? 所有约克产品在出厂发运前都经过全载测试。
每一个制冷及安全部件都经过严格检验与校正,并已完成全部冷媒及冷冻油充注,最终用户只需进行水路及电路的连接即可使用,减少现场安装及调试时间。
10.水冷柜式空调机组主要元部件配置表篇三:约克空调赵各庄春江大酒店中央空调方案报价设备厂家:江森约克国际(北亚)有限公司报价单位:唐山市康宁电器制冷有限公司XX年6月第一部分:工程概况目录第二部分:空调方案总体构思第三部分: 空调冷负荷计算及设备选型第四部分:空调方案报价表第五部分: 约克YCWE系列风冷热泵系统简介第六部分: 约克唐山地区部分用户第七部分: 售后服务第八部分: 约克国际简介第九部分: 约克中国简介第十部分: 约克知名用户情况第十一部分: 约克之”创新”纪录第一部分:工程概况该项目位于迁安市,框架结构,建筑面积约3000平方米,空调面积约2700平方米,拟采用中央空调夏季制冷,冬季节采暖,由于对空调通风系统要求比较严格,作为有着一百三十多年历史的世界第一空调品牌约克空调,将能为你创造舒适、健康的环境,相信享誉全球的著名制冷品牌的倾情加入会与本项目相互衬托,相得益彰,相映成辉。
第二部分:方案总体构思根据本建筑的结构特点和使用要求,在确定空调方案时,我们重点考虑以下几个方面:1、充分满足各空调区域的使用要求,制冷和采暖兼顾,保证全年的空调效果。
2、由于本建筑为商场,办公及客房等不同的房间有着不同的使用要求,所以空调的方式应具备分区域控制、单独控制功能,以便于日常工作的维护和管理。
3、初投资尽量节省,运行和维护费用尽量降到最低。
4、不占用室内面积,不影响楼宇内部装修格局,能够配合装修达到高档、美观的效果。
5、不影响建筑物外部的美观。
6、空调品质优良,性能高档。
7、确保空调区域的空气品质。
综合以上考虑,我们认为约克小型中央空调系统以其完美的设计及独特的功能更加适合于本项目,以下即是据此而做的论证。
第三部分:空调冷负荷计算、选型设计依据:甲方规划设计要求《采暖通风与空气调节设计规范》GB50019-XX《通风与空调工程施工及验收规范》GB500243-XX全国民用建筑设计技术措施----采暖通风建筑给排水及采暖工程施工质量验收规范GB500242-XX 当地气象资料、相关专业技术要求及业主要求唐山地区空调室外气象参数如下:夏季室外计算温度:34.4°C ,冬季室外计算温度:-10°C夏季室内设计温度:25±2°C ,相对湿度45-55% 冬季室内设计温度:18-22°C ,相对湿度40-50%冷负荷的计算:办公冷负荷指标:120w/㎡商场冷负荷指标:200w/㎡客房冷负荷指标:100w/㎡考虑到用户同时使用各个房间的情况不大推荐0.8的使用系数,又考虑唐山地区污染较严重,风冷机组老化快,同时空气中二氧化硫含量高,夏季宜下酸雨,对机组腐蚀较大,因此选择104KW制冷量的模块式水冷涡旋机组,就可以满足用户需要。
*根据本工程建筑结特点我司推出美国约克模块式YCWE 冷水机组+山东金光风机盘管方案,供业主参考:空调主机总制冷量432KW,输入功率:20.9KW34=83.6KW 本建筑各层功能分区不同,每层各个区域对空调的指标要求不同;使用的时间段也不相同,因此在选择主机时考虑了;既要满足最大负荷的要求(100%),又要保证最低负荷时空调得运行得经济指标;选择带4台模块机组,每台机组3台压缩机,这样可以给用户节省运行成本。
空调方案的选择还要考虑机器的使用效率和机器的寿命,普通模块机组直接放在房顶,风吹、日晒、雨淋加上空气环境影响,机器的效率低、寿命短;约克YCWE系列模块涡旋系列机组安装在室内,机组通过冷却塔降温,效率高,耗电低,机组使用寿命长达20年以上。
约克4台YCWE机组+风机盘管+空调器构成空调系统供全楼使用,房间设温度控制器,当房间温度达到设定温度后,机组停止工作,机组运行费用更低;冬季利用锅炉(集中供热)热水通过换热后通过空调风机盘管风口处热风采暖,保百度文库-让每个人平等地提升自我证空调效果,为用户节省了暖气片的投资。
11。
