环氧树脂环氧值的测定

三、环氧树脂主要性能指标的检测方法1、环氧树脂环氧值、环氧当量的测定可用光谱分析法或化学分析法进行分析，光谱分析比化学分析容易操作，但是需要用标准试祥做成定量线。

①光谱分析法用红外光谱、拉曼光谱或核磁共振光谱等分析方法是很普及的，可用于环氧树脂的定性分析或环氧基的定量分析。

红外光谱吸收法:首先用一系列已知环氧当量的环氧树脂的红外光谱做出A910cm－1／A1610 cm－1 (其中910cm－1是环氧基的吸收峰，1610 cm－1是苯环的吸收峰)基线，然后做出A910cm－1／A1610 cm－1与环氧当量标准曲线。

这样在测定某一环氧树脂试样的环氧当量时，只需知道该环氧树脂A910／M1610的比值，即可确定其环氧当量。

②化学分析法常用的化学分析方法是在适当的溶剂中，使用过量的盐酸与环氧基作用，定量生成氯醇，将过且的盐酸用碱滴定法定量，。

常用的溶剂有丙酮、无水醚、吡啶等。

有时不用盐酸，而用溴化化氢酸、碘化钾与盐酸、过氯酸与季铵溴化物等为卤化剂，进行直接滴定。

方法多种多样，现今国际上通用的分析法是高氯酸法，适用于各种环氧树脂，但操作过程繁琐。

另外还有盐酸／丙酮法、盐酸吡啶法以及盐酸二氧六环法。

我国沿用的测定方法以盐酸一丙酮法和盐酸一吡啶法，其中盐酸一丙酮法较适用于分子量在1500以下的环氧树脂，而盐酸一吡啶法较适用于分子量在1500以上的环氧树脂。

相对来说，盐酸一丙酮法应用较多。

溴化季按盐直接滴定法a）原理原理是通过高氯酸（HClO4）与溴化四乙基铵（NEt4Br）反应生成的溴化氢与1，2-环氧基的定量反应。

该程序包括用高氯酸-冰醋酸标准溶液滴定溶解在含溴化四乙基铵的环氧树脂的二氯甲烷溶液，以结晶紫为指标剂，当环氧基被消耗完，过量的溴化氢会引起过量的结晶紫指标剂变色。

b）溶液配制结晶紫指标剂：取结晶紫0.5g，溶解于100ml冰醋酸中即得，0．1 mol /L高氯酸-冰醋酸标准溶液配制取无水冰醋酸550ml，加入高氯酸HClO4（W/W在70%左右，比重1.75）8.2ml摇匀，在烧杯中缓缓滴加24ml醋酐，用玻璃棒不断搅拌，放冷至室温后，转移到1000ml容量瓶中，加无水冰醋酸稀释至刻度线，摇均匀后，放置24小时使醋酐与溶液中的水充分反应完全。

环氧值计算范文环氧值是指一种材料在一定的条件下，其分子中含有的环氧基的数目。

环氧值通常用于评估树脂的固化程度和交联密度，从而确定材料的物理性能和化学性能。

环氧值的计算方法通常是通过化学分析来确定环氧基的含量。

下面将介绍环氧值的计算方法和其在实际应用中的意义。

一、环氧值的计算方法环氧值的计算方法通常是通过酸碱滴定法来确定环氧基的含量。

具体步骤如下：1.取一定质量的样品，将其溶解在适量的溶剂中，形成溶液。

2.加入适量的酸性试剂，使溶液中的环氧基反应生成酸。

3.用碱性溶液滴定溶液中的酸，记录滴定消耗的碱的体积。

4.根据反应方程式和滴定结果计算环氧基的含量，并根据单位质量中的环氧基数目计算环氧值。

环氧值的计算公式为：环氧值（eq/kg）= （滴定体积×标准浓度×当量比）/样品质量其中，滴定体积为滴定酸碱溶液消耗的体积，标准浓度为滴定溶液的浓度，当量比为环氧基和酸之间的摩尔比。

二、环氧值的意义1.评估固化程度：环氧值通常用于评估环氧树脂的固化程度。

环氧树脂在固化过程中，环氧基和固化剂发生反应形成交联结构。

环氧值的高低反映了环氧树脂固化的程度，环氧值越低，说明环氧树脂的固化程度越高。

2.预测物理性能：环氧值与材料的物理性能有很大的关联。

环氧值的增加会导致材料的硬度增加，韧性减少。

环氧值的减小会导致材料的硬度减小，韧性增加。

因此，通过环氧值的测定，可以预测材料的物理性能，指导环氧树脂的选择和应用。

3.指导加工工艺：环氧值的大小还可以指导加工工艺的选择。

通常，环氧值较高的材料具有较高的粘度和较低的固化速率，适用于高温条件下的加工。

而环氧值较低的材料具有较低的粘度和较快的固化速率，适用于低温条件下的加工。

因此，根据环氧值的大小，可以选择适合的加工工艺，以提高工艺的效率和产品质量。

4.指导质量控制：环氧值的测定可以用于材料的质量控制。

通过确定环氧值的范围，可以确保产品质量的稳定性和一致性。

如果环氧值超过了指定的范围，可能会导致材料性能的下降或产品出现缺陷。

环氧树脂制备实验报告环氧树脂制备实验报告引言环氧树脂是一种重要的高分子材料，具有优异的物理性能和化学稳定性。

在工业和科研领域中，环氧树脂被广泛应用于涂料、粘合剂、复合材料等方面。

本实验旨在通过合成环氧树脂，并对其性能进行表征。

实验方法1. 原料准备：环氧树脂的制备需要环氧化合物和胺类固化剂。

在本实验中，我们选择了环氧丙烷作为环氧化合物，乙二胺作为胺类固化剂。

2. 反应体系的构建：将环氧丙烷和乙二胺按照一定的摩尔比例混合，搅拌均匀。

3. 反应条件的控制：将混合液置于恒温槽中，控制温度在60摄氏度下反应12小时。

4. 产物的分离：反应结束后，将产物通过蒸馏或溶剂萃取的方式分离出来。

实验结果通过上述实验方法，我们成功地制备了环氧树脂。

下面我们将对其性能进行表征。

1. 环氧值的测定：环氧值是衡量环氧树脂含量的重要指标。

通过滴定法，我们发现制备的环氧树脂的环氧值为0.5mol/g。

2. 粘度的测定：粘度是评价环氧树脂流动性的指标。

通过旋转粘度计，我们测得环氧树脂的粘度为2000mPa·s。

3. 硬化时间的测定：硬化时间是指环氧树脂从液态到固态所需的时间。

通过观察环氧树脂在不同温度下的硬化情况，我们发现在室温下，环氧树脂的硬化时间为24小时。

4. 热稳定性的测试：将环氧树脂样品置于热水中加热，测定其质量损失情况。

结果显示，在100摄氏度下加热2小时后，环氧树脂的质量损失仅为1%。

讨论与结论通过实验，我们成功地合成了环氧树脂，并对其性能进行了表征。

从实验结果可以看出，制备的环氧树脂具有较高的环氧值和适中的粘度，表明其具有良好的反应活性和流动性。

此外，环氧树脂的硬化时间较长，热稳定性较好，这为其在实际应用中提供了便利。

然而，本实验仅仅是对环氧树脂的初步制备和性能表征，还有许多方面需要进一步研究和探索。

例如，可以通过改变反应条件和添加不同的助剂，来调控环氧树脂的性能。

此外，还可以进一步研究环氧树脂的固化机理和微观结构，以深入理解其性能与结构之间的关系。

环氧树脂的环氧值
环氧树脂是一种广泛应用的热固性塑料，它具有优良的性能和多种用途。

其中，环氧值是环氧树脂中一个重要的物理化学指标，对其性能和应用起到至关重要的作用。

所谓环氧值，是指在环氧树脂中含有的环氧基团的数量，通常以每克环氧树脂中含有的环氧基数来表示，单位为毫当量/克（eq/100g）或克当量/升（g/eq）。

环氧值的大小直接决定着环氧树脂的交联度和固化速率。

较高的环氧值意味着分子链上具有更多的环氧基团，从而交联度更高，耐热性和耐化学性更好，但固化速率较慢；而环氧值较低的环氧树脂则具有固化速率快、粘度低等特点，但耐热性和耐化学性相对较差。

另外，环氧值还与环氧树脂的可操作性有关。

在制备环氧树脂的过程中，需要加入与环氧基团反应的交联剂，使环氧树脂固化成为具有一定硬度和强度的塑料材料。

如果环氧值过低，交联剂的投加量就需要相应增多，这会使环氧树脂的粘度升高，不利于加工和涂覆。

而环氧值过高，则需要加入更多的交联剂才能达到合格的固化效果，且硬化后的树脂体系的弹性模量和强度降低。

在制备环氧树脂的过程中，环氧值的测定也显得尤为重要。

目前常用的测定方法主要包括比色法、滴定法、红外光谱法和核磁共振法等。

比色法和滴定法成本低廉，但存在测定误差较大的问题；红外光谱法和核磁共振法则比较准确，但价格昂贵，适用于一些高精度的研究。

在环氧树脂的实际应用中，根据不同的需求选择适当的环氧值非常重要。

例如，在电器电子领域中，需要具有较高的耐热性和绝缘性能；而在建筑材料领域中，则主要考虑耐化学腐蚀、强度和耐久性等性能。

因此，制备高性能的环氧树脂材料，需要从环氧值、交联剂选择和固化条件等方面进行综合考虑。

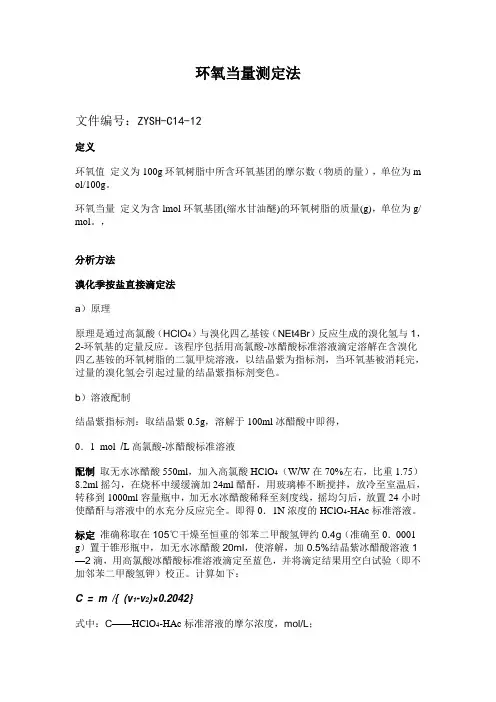

环氧当量测定法文件编号：ZYSH-C14-12定义环氧值定义为100g环氧树脂中所含环氧基团的摩尔数（物质的量），单位为m ol/100g。

环氧当量定义为含lmol环氧基团(缩水甘油醚)的环氧树脂的质量(g)，单位为g/ mol。

，分析方法溴化季按盐直接滴定法a）原理原理是通过高氯酸（HClO4）与溴化四乙基铵（NEt4Br）反应生成的溴化氢与1，2-环氧基的定量反应。

该程序包括用高氯酸-冰醋酸标准溶液滴定溶解在含溴化四乙基铵的环氧树脂的二氯甲烷溶液，以结晶紫为指标剂，当环氧基被消耗完，过量的溴化氢会引起过量的结晶紫指标剂变色。

b）溶液配制结晶紫指标剂：取结晶紫0.5g，溶解于100ml冰醋酸中即得，0．1 mol/L高氯酸-冰醋酸标准溶液配制取无水冰醋酸550ml，加入高氯酸HClO4（W/W在70%左右，比重1.75）8.2ml摇匀，在烧杯中缓缓滴加24ml醋酐，用玻璃棒不断搅拌，放冷至室温后，转移到1000ml容量瓶中，加无水冰醋酸稀释至刻度线，摇均匀后，放置24小时使醋酐与溶液中的水充分反应完全。

即得0．1N浓度的HClO4-HAc标准溶液。

标定准确称取在105℃干燥至恒重的邻苯二甲酸氢钾约0.4g（准确至0．0001 g）置于锥形瓶中，加无水冰醋酸20ml，使溶解，加0.5%结晶紫冰醋酸溶液1—2滴，用高氯酸冰醋酸标准溶液滴定至蓝色，并将滴定结果用空白试验（即不加邻苯二甲酸氢钾）校正。

计算如下：C = m /{ (v1-v2)×0.2042}式中：C——HClO4-HAc标准溶液的摩尔浓度，mol/L；m——邻苯二甲酸氢钾之质量，g ；V1——邻苯二甲酸氢钾消耗高氯酸标准溶液体积，ml ；V2——空白试验消耗高氯酸标准溶液之用量，ml ；0．2042——与1.00ml高氯酸标准溶液（1mol/L）相当的以克表示的邻苯二甲酸氢钾的质量。

注：本溶液使用前标定。

标定高氯酸标准溶液时的温度应与使用该标准溶液滴定时的温度相同。

014u环氧值014u环氧值是指环氧树脂在固化过程中的粘度值，它是评估环氧树脂固化程度和性能的重要指标之一。

环氧树脂是一种常用的高性能材料，广泛应用于涂料、胶粘剂、复合材料等领域。

014u环氧值的测定方法是通过旋转粘度计在一定温度下测量环氧树脂的粘度，从而得到014u环氧值。

014u环氧值的大小与环氧树脂的固化程度密切相关。

一般来说，014u环氧值越大，说明环氧树脂的固化程度越低，粘度越高；反之，014u环氧值越小，说明环氧树脂的固化程度越高，粘度越低。

因此，014u环氧值可以用来评估环氧树脂的固化程度和粘度特性。

环氧树脂的固化过程是一个化学反应过程，涉及到环氧基团与固化剂之间的反应。

在固化过程中，环氧基团与固化剂发生开环反应，形成交联结构，从而使环氧树脂固化成为硬化物。

014u环氧值的测定可以反映出环氧树脂固化的程度，进而判断其性能和应用范围。

014u环氧值的测定方法一般采用旋转粘度计进行，通过测量环氧树脂在一定温度下的粘度来得到014u环氧值。

在测定过程中，需要注意控制温度和测量时间，以确保测量结果的准确性和可靠性。

此外，还需要根据具体的环氧树脂类型和应用要求，选择合适的固化剂和固化条件，以达到理想的固化效果。

014u环氧值的大小对环氧树脂的性能和应用具有重要影响。

一般来说，014u环氧值较小的环氧树脂具有较低的粘度和较高的固化程度，适用于需要较高强度和硬度的应用；而014u环氧值较大的环氧树脂具有较高的粘度和较低的固化程度，适用于需要较好流动性和涂覆性的应用。

因此，在实际应用中，需要根据具体的需求选择合适的014u环氧值范围。

014u环氧值是评估环氧树脂固化程度和性能的重要指标之一。

通过测定014u环氧值，可以了解环氧树脂的固化程度和粘度特性，从而指导其应用和加工过程。

在实际应用中，需要根据具体要求选择合适的014u环氧值范围，以获得理想的性能和效果。

环氧树脂环氧值的测定盐
酸丙酮法G B T
The latest revision on November 22, 2020
环氧树脂
1、环氧值的测定（盐酸丙酮法）HGZ-741-72;GB1677
1.1仪器与试剂：
磨口三角瓶（250ml）；
量筒（10ml,100ml）；
移液管（20ml）；
碱式滴定管（50ml）；
称量瓶；
分析天平（200g，感量0.1mg）；
盐酸（AR）；
0.1mol/L氢氧化钠标准溶液；
丙酮（AR）；
甲基红指示液（0.1%）。

1.2原理
—CH—CH—+HCl—→—CH—CH—
OOHCl
HCl+NaOH→NaCl+H
2
O
1.3测定步骤：
配制盐酸丙酮溶液：将1ml盐酸溶于40ml丙酮中均匀混合起来即成，应现配现用。

称取规定质量的样品，精确至0.1mg，放入具塞三角瓶中，用移液管加入20ml盐酸丙酮溶液，加盖摇匀使完全溶解后，在阴凉处（15℃）放置1小时，加甲基红指示液3滴，用0.1mol/LNaOH标准
1.4计算：
（V
0-V）C
环氧值（EPV）=
1OW
式中：V——试样消耗标准氢氧化钠溶液的体积，ml；
V
——空白试验消耗标准氢氧化钠溶液的体积，ml；C——氢氧化钠标准溶液的当量浓度，mol/L；W——试样质量，g。

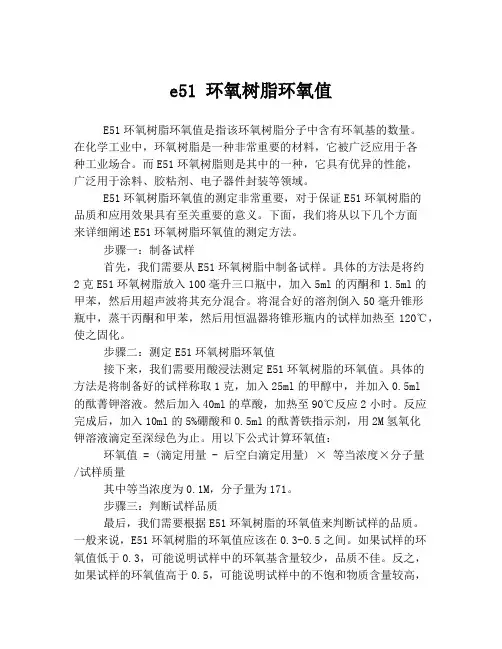

e51 环氧树脂环氧值 E51环氧树脂环氧值是指该环氧树脂分子中含有环氧基的数量。在化学工业中，环氧树脂是一种非常重要的材料，它被广泛应用于各种工业场合。而E51环氧树脂则是其中的一种，它具有优异的性能，广泛用于涂料、胶粘剂、电子器件封装等领域。 E51环氧树脂环氧值的测定非常重要，对于保证E51环氧树脂的品质和应用效果具有至关重要的意义。下面，我们将从以下几个方面来详细阐述E51环氧树脂环氧值的测定方法。 步骤一：制备试样 首先，我们需要从E51环氧树脂中制备试样。具体的方法是将约2克E51环氧树脂放入100毫升三口瓶中，加入5ml的丙酮和1.5ml的甲苯，然后用超声波将其充分混合。将混合好的溶剂倒入50毫升锥形瓶中，蒸干丙酮和甲苯，然后用恒温器将锥形瓶内的试样加热至120℃，使之固化。 步骤二：测定E51环氧树脂环氧值 接下来，我们需要用酸浸法测定E51环氧树脂的环氧值。具体的方法是将制备好的试样称取1克，加入25ml的甲醇中，并加入0.5ml的酞菁钾溶液。然后加入40ml的草酸，加热至90℃反应2小时。反应完成后，加入10ml的5%硼酸和0.5ml的酞菁铁指示剂，用2M氢氧化钾溶液滴定至深绿色为止。用以下公式计算环氧值： 环氧值 = (滴定用量 - 后空白滴定用量) × 等当浓度×分子量/试样质量 其中等当浓度为0.1M，分子量为171。 步骤三：判断试样品质 最后，我们需要根据E51环氧树脂的环氧值来判断试样的品质。一般来说，E51环氧树脂的环氧值应该在0.3-0.5之间。如果试样的环氧值低于0.3，可能说明试样中的环氧基含量较少，品质不佳。反之，如果试样的环氧值高于0.5，可能说明试样中的不饱和物质含量较高，也可能不符合使用要求。 总之，E51环氧树脂环氧值的测定是非常重要的一项工作。通过以上的步骤，我们可以准确地测定E51环氧树脂的环氧值，从而保证其品质与使用效果，为工业生产提供优质材料。

环氧值原理环氧值是指环氧树脂中含有的环氧基团的数量，通常以克环氧/百克树脂（g/100g）来表示。

环氧值的大小直接影响着环氧树脂的性能和用途。

环氧值的测定方法有多种，其中较为常用的是以环氧氯丙烷为试剂进行环氧值的测定。

环氧值的大小与环氧树脂的固化度、固化速度、机械性能等密切相关，因此环氧值的准确测定对于环氧树脂的生产和应用具有重要意义。

环氧树脂是一种具有环氧基团的高分子化合物，其分子中含有两个或多个环氧基团。

环氧基团是一种活泼的官能团，具有较强的化学反应性。

环氧树脂通过环氧基团的开环反应，可以与多种固化剂发生反应，形成三维网络结构，从而获得优良的力学性能和化学性能。

环氧值的大小反映了环氧树脂中环氧基团的含量，环氧值越高，表示环氧树脂中的环氧基团含量越多，其固化度和固化速度也会相应增加。

环氧值的测定方法通常采用滴定法。

首先将环氧树脂样品溶解于适当的溶剂中，然后加入过量的环氧氯丙烷试剂，使环氧基团与环氧氯丙烷发生反应。

未反应的环氧氯丙烷用醋酸乙酯溶剂进行萃取，再用酚酞指示剂进行滴定。

通过滴定的过程，可以得到环氧树脂中环氧基团的含量，从而计算出环氧值。

环氧值的大小对环氧树脂的性能和用途有着重要的影响。

一般来说，环氧值越高，环氧树脂的固化度和固化速度越高，机械性能和化学性能也会相应提高。

因此，在实际生产和应用中，需要根据具体的要求和条件，选择合适环氧值的环氧树脂。

对于需要快速固化和高性能的产品，可以选择环氧值较高的环氧树脂；而对于一些要求不那么严格的产品，则可以选择环氧值较低的环氧树脂。

总之，环氧值是环氧树脂中环氧基团含量的重要指标，对于环氧树脂的生产和应用具有重要意义。

通过准确测定环氧值，可以更好地控制环氧树脂的性能和用途，满足不同领域的需求。

因此，对于环氧值的研究和应用具有重要的理论和实际意义。

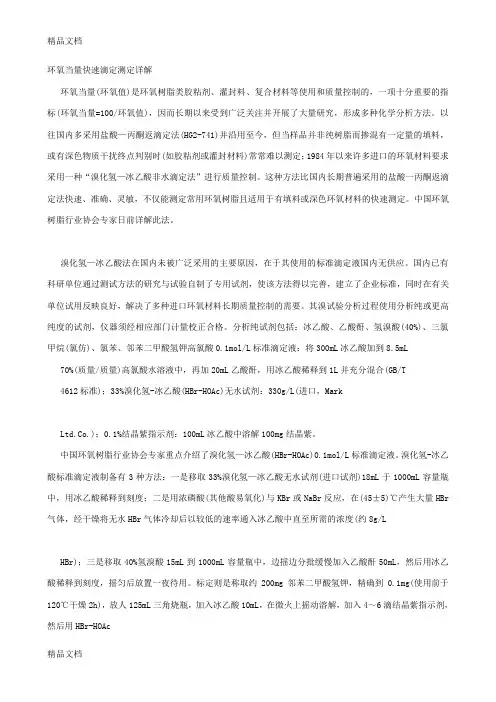

环氧当量快速滴定测定详解环氧当量(环氧值)是环氧树脂类胶粘剂、灌封料、复合材料等使用和质量控制的，一项十分重要的指标(环氧当量=100/环氧值)，因而长期以来受到广泛关注并开展了大量研究，形成多种化学分析方法。

以往国内多采用盐酸—丙酮返滴定法(HG2-741)并沿用至今，但当样品并非纯树脂而掺混有一定量的填料，或有深色物质干扰终点判别时(如胶粘剂或灌封材料)常常难以测定；1984年以来许多进口的环氧材料要求采用一种“溴化氢—冰乙酸非水滴定法”进行质量控制。

这种方法比国内长期普遍采用的盐酸一丙酮返滴定法快速、准确、灵敏，不仅能测定常用环氧树脂且适用于有填料或深色环氧材料的快速测定。

中国环氧树脂行业协会专家日前详解此法。

溴化氢—冰乙酸法在国内未被广泛采用的主要原因，在于其使用的标准滴定液国内无供应。

国内已有科研单位通过测试方法的研究与试验自制了专用试剂，使该方法得以完善，建立了企业标准，同时在有关单位试用反映良好，解决了多种进口环氧材料长期质量控制的需要。

其溴试验分析过程使用分析纯或更高纯度的试剂，仪器须经相应部门计量校正合格。

分析纯试剂包括：冰乙酸、乙酸酐、氢溴酸(40%)、三氯甲烷(氯仿)、氯苯、邻苯二甲酸氢钾高氯酸0.1mol/L标准滴定液：将300mL冰乙酸加到8.5mL70%(质量/质量)高氯酸水溶液中，再加20mL乙酸酐，用冰乙酸稀释到1L并充分混合(GB/T4612标准)；33%溴化氢-冰乙酸(HBr-HOAc)无水试剂：330g/L(进口，MarkLtd.Co.)；0.1%结晶紫指示剂：100mL冰乙酸中溶解100mg结晶紫。

中国环氧树脂行业协会专家重点介绍了溴化氢—冰乙酸(HBr-HOAc)0.1mol/L标准滴定液。

溴化氢-冰乙酸标准滴定液制备有3种方法：一是移取33%溴化氢—冰乙酸无水试剂(进口试剂)18mL于1000mL容量瓶中，用冰乙酸稀释到刻度；二是用浓磷酸(其他酸易氧化)与KBr或NaBr反应，在(45±5)℃产生大量HBr 气体，经干燥将无水HBr气体冷却后以较低的速率通入冰乙酸中直至所需的浓度(约8g/LHBr)；三是移取40%氢溴酸15mL到1000mL容量瓶中，边摇边分批缓慢加入乙酸酐50mL，然后用冰乙酸稀释到刻度，摇匀后放置一夜待用。
