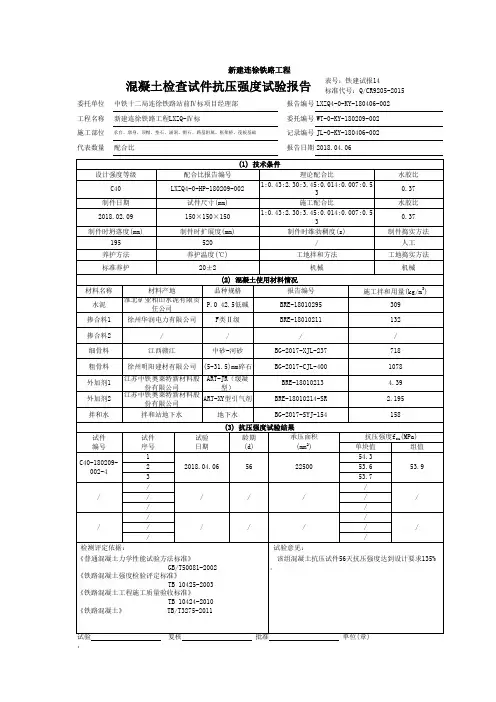

C40普通混凝土7d抗压强度试验报告5

C40混凝土配合比试验报告设计强度： C40使用部位：墩柱、盖梁、桥面、挡块等单方用量：水泥:砂:碎石:水:矿粉:粉煤灰：外加剂=327:700:1095:168：70：70:4.67材料配比：水泥:砂:碎石:水:矿粉:粉煤灰:外加剂=1:2.14:3.35:0.51：0.21：0.21:0.015C40水泥混凝土配合比设计报告一：使用工程部位C40水泥混凝土主要用于墩柱、盖梁、桥面、挡块等部位（详见设计文件）。

二：设计依据1.《公路桥涵施工技术规范》JTJ 041-20002.《普通混凝土配合比设计规程》JGJ 55-20003.《公路工程水泥及水泥混凝土试验规程》JTG E30-20054.《公路工程集料试验规程》JTG E42-2005三：设计要求1.强度要求：混凝土7d抗压强度不小于配置强度的70%，28d抗压强度大于配置强度，但不超过设计强度的150%。

2.工作性要求：混凝土的运输方式为混凝土罐车搅拌运输，要求混凝土的出罐流动性好，出罐坍落度不低于120mm，现场浇筑坍落度介于120mm～160mm，实验测得减水剂的半小时经时坍落度损失为30mm，因此要求混凝土拌合物的出机坍落度>140mm。

同时混凝土拌合物须具有良好的流动性、和易性、粘聚性、保塑性以满足质量及施工工艺的要求。

耐久性要求：据《公路桥涵施工技术规范》JTJ 041-2000中要求用于有冻害的潮湿环境和钢筋混凝土的最大水灰比不超过0.55及最小水泥胶合用量不低于300kg/m3。

在满足规范及强度要求的前提下尽量减少水泥用量，以降低混凝土绝热温升。

在满足混凝土粘聚性要求的前提下，尽量降低砂率，以减少混凝土的干缩。

在满足流动性的前提下降低单位用水量，以保证混凝土的耐久性。

经济性要求：建议在混凝土中掺入一级或二级粉煤灰、矿渣超细粉等外掺料，以降低水泥单位用量，在满足耐久性、强度、工作性的前提下，配制最佳单位水泥用量，降低单位减水剂用量，节约成本。

建筑材料实验报告书班级：_________姓名：_________成绩：_________目 录实验1 材料基本性质试验 实验2 砂筛分试验实验3 水泥实验报告实验4 普通混凝土实验报告建筑材料实验课的要求一、实验室的纪律要求1．进入实验室后，要听从教师的安排，不得大声说笑和打闹。

2．进入实验室后，对本组所用的仪器设备进行检查，如有缺损或失灵应立即报告，由教师修理或调换，不得私自拆卸。

实验结束时，应将所用仪器设备按原位放好，经检查后方可离开实验室。

3．要爱护实验仪器设备，严格按照实验操作规程进行实验，同时注意人身安全，非本次实验所用的室内其他仪器，不得随便乱动。

4．在实验过程中，当仪器设备被损坏时，当事者应立即向实验室教师报告，由其根据学校的规定给予检查或赔偿等处理。

5．实验结束后，每组学生对所用的仪器设备及桌面、地面应加以清理，并由各实验小组轮流做全室的卫生整理。

6．完成实验后，经教师同意后方可离开实验室。

二、实验与实验报告的要求1．每次做实验以前，要认真阅读实验指导书，熟悉实验内容和实验方法步骤。

2．要以严肃的科学态度、严格的作风、严密的方法进行实验，认真记录好实验数据。

3．在实验课进行中要认真回答教师提出的问题，回答问题的情况作为实验课考核成绩的一部分。

4．要认真填写、整理实验报告，不得潦草，不得缺项、漏项，报告中的计算部分必须完成，同时要保持实验报告的整洁。

5．实验报告应及时完成，并按老师规定的时间上交。

实验1 材料基本性质试验 一、实验目的和内容二、主要仪器设备及规格型号三、实验记录(一) 材料的体积密度测试表 1.1 规则几何形状的材料体积密度测定结果试样 编号 烘干试样质量m(g)试样尺寸平均值(m) 试样体积V＝L1×L2×L3(cm3)体积密度m/V(g／cm3)平均体积密度(g／cm3) 边长1边长2边长312(二) 砂的表观密度测试表 1.2 砂表观密度测定结果试样 编号 烘干的砂试样质量m(g)砂试样、水、容量瓶质量m1(g)水、容量瓶质量m2(g)表观密度'0()021()s wmm m m(g／cm3)平均表观密度(g／cm3)1 2(三) 材料的堆积密度测试表 1.3 堆积密度测定结果试样 编号 容量筒的容积oV (m3)试样的总质量(g)试样的堆积密度( kg／m3)试样的堆积密度平均值( kg／m3)松散堆积密度 1 2四、实验小结：（数据分析、理论分析、实际应用和感想体会）实验2 砂筛分试验一、实验内容二、主要仪器设备及规格型号三、实验记录2.1 砂子细度模数计算表筛孔尺寸 (mm) 9.50 4.75 2.36 1.18 0.60 0.30 0.15 筛底 筛余质量 (g) 0.0分计筛余百分率 a (％) 0.0累计筛余百分率 A (％) 0.0细度模数)100(5 )(75 .475.4 15.030.060.018.136.2AA AAAAAMxMx= 累计筛余百分率绘制级配图四、实验小结：（数据分析、理论分析、实际应用和感想体会）实验3 水泥实验报告一、实验内容二、主要仪器设备及规格型号三、实验记录水泥品种： _____________________ 强度等级： ____________________ 产品及名称： _____________________(一) 水泥细度测试负压筛析法表 3.1 水泥细度记录表编号 试样质量m (g) 筛余量 (g) 筛余百分数 (%) 细度平均值 (%) 结果评定 12(二) 水泥标准稠度测试1．标准法表3.2 标准稠度用水量测定记录表水泥用量 ( g ) 拌和用水量 ( mL ) 试杆距底板高度 ( mm ) 标准调度用水量P (％)(三) 水泥凝结时间测试表3.3 水泥凝结时间记录表标准稠度用水量P(％) 加水时刻t1(时:分)初凝时刻t2(时:分)初凝时间 t2-t1(min)终凝时刻t3(时:分)终凝时间 t3-t1(min)结论：(四) 水泥安定性测试实验日期： ____________ 气温／室温： ____________ 湿度： ____________ 1．标准法(雷氏夹法)表3.4 水泥安定性记录表试样编号 煮前指针距离mm 煮后指针距离mm 平均值 结 论 14结论：(五) 水泥胶砂强度测试实验日期： ____________ 气温／室温： ____________ 湿度： ____________表3.5 水泥胶砂强度测试记录表受力种类 编号3d 28d荷载 (N) 强度 (MPa) 平均强度 (MPa) 荷载 (N) 强度 (MPa) 平均强度 (MPa)抗折 1 2 3抗压 1 2 3 4 5 6结论：根据国家标准，该水泥强度等级为：______________________________ 。

混凝土配合比试验报告本文是一份混凝土配合比试验报告，试验单位为广瑞晟商品混凝土。

试验的设计强度为C15，设计坍落度为180mm。

主要使用的仪器设备包括混凝土搅拌机、混凝土坍落度筒及测定仪、混凝土液压式压力试验机。

试验执行标准包括55-/T-J146-90、GB-2011等。

配合比为1∶2.53∶3.77∶0.65∶2.0，胶凝材料为品种规格P.O42.5的合水泥，水胶比为0.65.实测坍落度为190mm，配材料包括石子、砂子、II级粉煤灰等。

试验结果显示，3天后的抗压强度为6.3MPa，7天后的抗压强度为9.5MPa，28天后的抗压强度为17.4MPa。

试验人员在砂含水率为%、石子含水率为%的情况下进行了试配。

本次试验结果可为工程提供参考。

另外，文章中出现了一些明显的格式错误，需要进行修改。

同时，最后一段内容缺失，需要补充完整。

混凝土配合比试验报告试验单位：广瑞晟商品混凝土试验编号：2013-SP-003试验日期：2013年3月1日试验温湿度：22℃50%设计强度：C25设计坍落度：180 mm配合比(质量比)：1∶2.21∶3.42∶0.58∶2.0胶凝材料：水泥用量250kg/m3，品种规格P.O42.5 水胶比：0.58实测坍落度（mm）：190配材料名称：XXX：中砂730kg碎石：10-20 400kg，10-30 730kg掺合料：II级粉煤灰80kg水：190kg外加剂品种、掺量：泵送剂2.0％6.6kg/m3 龄期试件尺寸（mm）：100×100100×100100×100抗压强度（MPa）：3d 13.27d 21.128d 27.1尺寸折算系数：0.95标准试件抗压强度（MPa）：3d 12.57d 2028d 25.7养护条件：标准养护试配强度的%：-结论：此配合比是在砂含水率为%、石子含水率为%情况下试配得出。

试验单位（章）：2013年3月30日注：试验人：审核人：技术负责人：混凝土配合比试验报告试验单位：广瑞晟商品混凝土试验编号：2013-SP-004试验日期：2013年3月1日试验温湿度：22℃50%设计强度：C30设计坍落度：180 mm配合比(质量比)：-胶凝材料：水泥用量-，品种规格- 水胶比：-实测坍落度（mm）：-配材料名称：-外加剂品种、掺量：-龄期试件尺寸（mm）：100×100100×100100×100抗压强度（MPa）：3d -7d -28d -尺寸折算系数：-标准试件抗压强度（MPa）：3d -7d -28d -养护条件：-试配强度的%：-结论：-试验单位（章）：-注：试验人：审核人：技术负责人：本文是一份混凝土配合比试验报告，主要测试了C35商品混凝土的配合比、坍落度、强度等指标。

回弹法检测检测混凝土强度试验报告1、实验目的：①、掌握回弹法测强曲线的建立方法；②、掌握回弹仪工作原理、并能熟练操作。

2、仪器型号：回弹仪型号：ZC3-A。

编号:3、实验条件、地点：4、回归曲线试件试配强度：C20 C25 C30 C40 C45 C505、实验方法：①回弹仪率定。

将回弹仪垂直向下在钢钻上弹击，取三次的稳定回弹值进行平均，弹击杆应分四次旋转，每次旋转约90°，弹击杆每旋转一次的率定平均值均应符合80±2的要求。

否则不能使用。

②测面应平整光滑，抹去剩余水泥水泥参与，必要时可用砂轮作表面加工，测面应自然干燥。

每个测面上布置8个测点，若一个测区只有一个测面应选16个测点，测点应均匀分布，测点之间距离不少于30mm。

③将试件分别编号为1、2、3、4、5、6，试件保持处在30～50KN的压力下实验，将回弹仪垂直对准混凝土表面并轻压回弹仪，使弹击杆伸出、挂钩挂上弹击锤，将回弹仪弹击杆垂直对准测试点，不得击在外露石子气孔上，缓慢均匀地施压，待弹击锤脱钩冲击弹击杆后，弹击锤即带动指针向后移动直至到达一定位置时，即读出回弹值（精确至1）。

去除三个最大值、三个最小值，记录数据。

④上述步骤完成后再逐个进行检测。

二．一试验记录表一：本组数据结果记录（试配强度C50）表二：回弹法各组数据汇总表格内“ ”表是回归线删除数据二．二 回弹曲线的建立、数据分析及结论 1、由各组数据即可建立如图的i i R f -~曲线，各参数如图所示。

2、曲线误差分析。

由式：01,10011⨯-±=∑=ni i cu cuf f nm δ，∑=⨯⎪⎪⎭⎫ ⎝⎛--=ni c i cu i cu r f f n S 1002,,100111带入数据分别计算得; δm = 9.87000012≤,=r S 11.9000014≤，均满足专用曲线建立标准。

且通过建立多种曲线的对比，发现平均相对误差，标准差均较为理想。

抗折5.0Mpa（C40）路面砼配合比设计1.砼设计依据2.1《公路水泥路面施工技术规范》JTG F30-20032.2《公路工程集料试验规范》JTG E42-20052.3《公路工程水泥试验规程》JTG E30-20052.4《普通砼配合比设计规程》JGJ 55-20112.砼说明本设计抗折强度为5.0Mpa（C40）砼为路面碎石砼，。

该配合比主要用于路面连续配筋、收费广场等施工；施工中采用强制式搅拌机拌合、机械振实成型。

是根据工程要求，构造形式和施工要求，并且本着满足设计要求，符合工程质量标准，经济合理，易于施工的原则进行设计。

3.砼设计要求3.1设计抗折强度为5.0Mpa，设计抗压强度40Mpa.3.2坍落度70-90mm.4.原材料情况4.1水泥：采用湖南坪塘南方水泥有限公司〝南方〞牌P.042.5普通硅酸盐水泥；4.2细集料：采用岳阳市湘阴河砂，细度模数M x=2.68,含泥量低，级配良好，有机质含量在允许范围内；4.3粗集料：桐梓坪碎石场5-31.5mm连续级配碎石，针片状颗粒含量小于15%，质地坚硬；4.4水：施工用水。

5.混凝土配合比的计算 5.1确定配置强度：f c =f r /(1-1.04C v )+ts=5.0/(1-1.04*0.10)+1.36*0.50=6.26MPa ； f c —配制28d 弯拉强度的均值(MPa);f r —设计弯拉强度的标准值(MPa); f r =5.0 MPa; C v —弯拉强度的变异系数,查表取值为0.10;s —弯拉强度试验样本的标准差(MPa),已知弯拉强度的变异系数C v =0.10; 设计弯拉强度的标准值f r =5.0 MPa, 则s= f r*Cv=0.50 MPa5.2确定水胶比，粗集料使用碎石，查表得 αa =0.53，αb =0.20： W/B= = =0.495.3确定用水量要求砼坍落度：70-90mm 碎石最大粒径31.5mm ； 查表选取用水量m w =205kg/m ³； 5.4确定水泥用量水泥m c = = =418kg/m 35.5确定砂率：碎石最大粒径31.5mm ，水胶比w/B =0.49查表取砂率s p =38% 5.6假定砼容重2450kg/m ³；解方程 m c +m w +m s +m g =2450αа•ƒb ƒcu ，0+αа•αb •ƒb0.53×42.548.2+0.53×0.20×42.5 m w W/B2050.49×100%=38%解联立方程得：砂m s =694kg/m ³，碎石m g =1133kg/m ³； M c :M s :M g :M w =418:694:1133:2056.调配与调试1.经试拌水胶比为 0.49时砼和易性良好，具有良好的粘聚性、保水性。

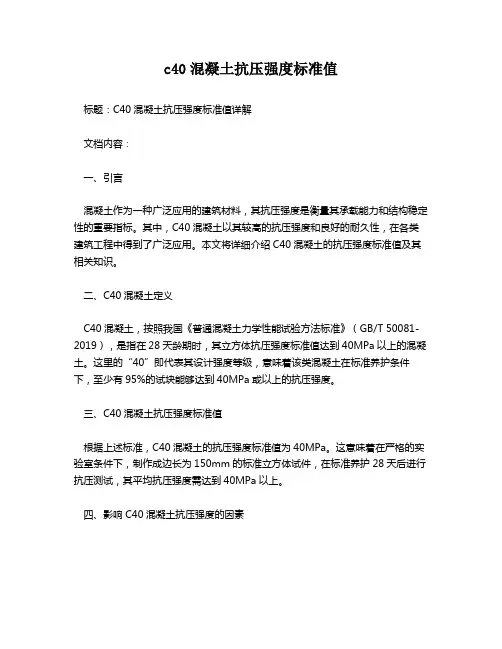

c40混凝土抗压强度标准值标题：C40混凝土抗压强度标准值详解文档内容：一、引言混凝土作为一种广泛应用的建筑材料，其抗压强度是衡量其承载能力和结构稳定性的重要指标。

其中，C40混凝土以其较高的抗压强度和良好的耐久性，在各类建筑工程中得到了广泛应用。

本文将详细介绍C40混凝土的抗压强度标准值及其相关知识。

二、C40混凝土定义C40混凝土，按照我国《普通混凝土力学性能试验方法标准》（GB/T 50081-2019），是指在28天龄期时，其立方体抗压强度标准值达到40MPa以上的混凝土。

这里的“40”即代表其设计强度等级，意味着该类混凝土在标准养护条件下，至少有95%的试块能够达到40MPa或以上的抗压强度。

三、C40混凝土抗压强度标准值根据上述标准，C40混凝土的抗压强度标准值为40MPa。

这意味着在严格的实验室条件下，制作成边长为150mm的标准立方体试件，在标准养护28天后进行抗压测试，其平均抗压强度需达到40MPa以上。

四、影响C40混凝土抗压强度的因素C40混凝土的实际抗压强度会受到多种因素的影响，包括但不限于水泥强度、水灰比、骨料性质、搅拌质量、养护条件以及龄期等。

因此，在实际工程应用中，必须严格按照配合比设计和施工工艺要求进行，以确保混凝土能达到预期的抗压强度。

五、结论综上所述，C40混凝土的抗压强度标准值为40MPa，是混凝土强度等级的重要体现，对保证建筑结构的安全性和耐久性具有关键作用。

在使用过程中，应严格控制各个环节的质量，确保混凝土的实际性能满足设计要求，从而保障建筑工程的整体质量和安全。

六、建议与展望随着工程技术的发展，对于C40混凝土抗压强度的提高和优化仍然是混凝土材料研究的重要方向。

未来，通过新材料的研发、配合比优化及先进施工技术的应用，有望进一步提升C40混凝土的抗压强度和综合性能，使其在各种复杂环境下的应用更为广泛和高效。
