九年级全一册(北师大版)-第十一章简单电路同步练习(含答案)

北师大版初中九年级物理全册第十一章《简单电路》全章新课教学课时同步强化训练汇总（附详细参考答案）一、《认识电路》课时同步强化训练（附详细参考答案）二、《学生实验：组装电路》课时同步强化训练（附详细参考答案）三、《电荷》课时同步强化训练（附详细参考答案）四、《电流》课时同步强化训练（附详细参考答案）五、《电压》课时同步强化训练（附详细参考答案）六、《不同物质的导电性能》课时同步强化训练（附详细参考答案）七、《探究---影响导体电阻大小的因素》课时同步强化训练（附详细参考答案）八、《变阻器》课时同步强化训练（附详细参考答案）★九年级物理第十一章《简单电路》单元质量检测试卷（一）（附详细参考答案）★九年级物理第十一章《简单电路》单元质量检测试卷（二）（附详细参考答案）§§11.1《认识电路》课时同步强化训练班级：_________ 姓名：__________ 成绩：___________(30分钟40分)一、选择题(本大题共5小题,每小题3分,共15分)1.在如图所示的电路中,正确的电路组成是( )2.如图电路中,用导线连接下列两点后,会导致电路短路的是( )A.a、cB.b、cC.b、dD.d、e3.小明设计并制作了一个“盲人水杯”,其工作原理如图所示。

杯中近杯口处A点是水位器的两个触点,当杯中的水位到达A位置时,水位器会自动发出音乐声,表示水已盛满。

杯口处两个触点的作用相当于( )A.导线B.开关C.用电器D.电源4.(多选)如图所示的电路中,要使小灯泡发光,a、b两处可连接的电路元件是( )A.a、b两处都接开关B.a、b两处都接导线C.a处接电源,b处接开关D.b处接电源,a处接开关5.短路和断路是电路中常见的故障,下列四幅图中有短路现象的是( )二、填空题(本大题共3小题,每空1分,共7分)6.家庭电路中经常出现的故障有:灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动。

第十一章简单电路素养综合检测(满分100分,限时45分钟)一、选择题(每小题3分,共27分)1.【新独家原创】在水果上插上两个不同的金属电极,可以向外输送电,由此可以说明此时的水果相当于()A.电源B.用电器C.导线D.开关2.(2023安徽颍上期中)小明在使用手电筒时发现小灯泡不亮,进行检修前,他对造成该现象的直接原因进行了以下几种判断,其中不可能的是()A.小灯泡底座接触不良B.开关接触不良C.开关短路D.小灯泡短路3.【安全与健康】(2023福建福州长乐期中)《中华人民共和国道路交通安全法》规定,行人通过有交通信号灯的人行横道,应当按照交通信号灯指示通行。

下列关于人行道对向红绿灯的连接方式说法正确的是() A.一定是串联 B.一定是并联C.可能是串联D.无法确定4.(2023安徽合肥包河期中)住宅楼道灯是用光控开关和声音开关共同控制的。

光控开关能在天黑时自动闭合,天亮时自动断开,而声控开关在有声音时自动闭合,无声音时自动断开。

如图是小明设计的电路图,其中符合要求的设计是()5.(2022湖南怀化中考)干燥的天气里,用塑料梳子梳头发,头发会随着梳子飘起来,而且会变得蓬松,下列说法正确的是()A.头发随着梳子飘起来是因为头发和梳子带上了同种电荷B.梳子梳头后,头发带电而梳子不带电C.塑料梳子是导体D.摩擦起电的实质是电子发生了转移6.(2021河南新乡红旗期中)下列家用电器中,工作电流最小的是()A.微波炉B.洗衣机C.空调D.白炽灯7.(2021陕西宝鸡陈仓期中)小明想得到一个6 V的电源,他应采用的办法是()A.将3节新干电池并联B.将3节新干电池串联C.将4节新干电池并联D.将4节新干电池串联8.(2022河南兰考期中)一根锰铜线的电阻为R,要使这根连入电路的导线的电阻变大,可采用的方法是() A.增大电压 B.将导线均匀拉长后连入电路C.增大电流D.将导线对折后连入电路9.(2023辽宁鞍山铁西期中)某同学在做“用滑动变阻器改变电流”的实验时,连接如图所示的电路,将滑动变阻器的滑片移动到最大阻值处,闭合开关S,发现小灯泡不亮,接下来的做法最合理的是()A.断开开关S,更换灯泡重新实验B.断开开关S,增加电池的节数重新实验C.观察电流表示数D.移动滑动变阻器滑片观察灯泡是否变亮二、填空题(每空2分,共26分)10.(2022陕西武功期中)某款手机易爆炸的主要原因是设计时为了更薄,电池与附近导线的位置太近,导致挤压时电池的正、负极很容易连在一起,从而造成电源,电池迅速将电能转化为能,容易起火甚至爆炸。

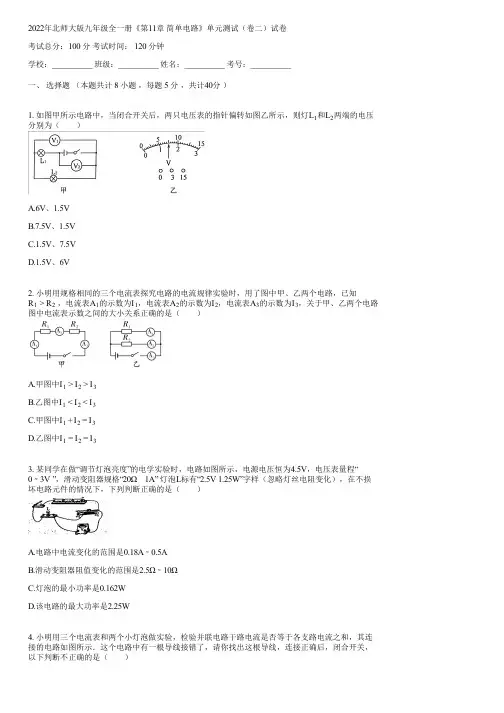

2022年北师大版九年级全一册《第11章 简单电路》单元测试（卷二）试卷考试总分：100 分 考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、 选择题 （本题共计 8 小题 ，每题 5 分 ，共计40分 ）1. 如图甲所示电路中，当闭合开关后，两只电压表的指针偏转如图乙所示，则灯和两端的电压分别为（ ）A.、B.、C.、D.、2. 小明用规格相同的三个电流表探究电路的电流规律实验时，用了图中甲、乙两个电路，已知，电流表的示数为，电流表的示数为，电流表的示数为，关于甲、乙两个电路图中电流表示数之间的大小关系正确的是（）A.甲图中B.乙图中C.甲图中D.乙图中3. 某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为，电压表量程“”，滑动变阻器规格“” 灯泡标有“ ”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断正确的是（ ）A.电路中电流变化的范围是B.滑动变阻器阻值变化的范围是C.灯泡的最小功率是D.该电路的最大功率是4. 小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示．这个电路中有一根导线接错了，请你找出这根导线，连接正确后，闭合开关，L 1L 26V 1.5V7.5V 1.5V1.5V 7.5V1.5V 6V>R 1R 2A 1I 1A 2I 2A 3I 3>>I 1I 2I 3<<I 1I 2I 3+=I 1I 2I 3==I 1I 2I 34.5V 0∼3V 20Ω1A L 2.5V 1.25W 0.18A ∼0.5A2.5Ω∼10Ω0.162W2.25WA.电流表测量干路电流B.电流表测量灯的电流C.电流表测量灯的电流D.电流表测量灯的电流5. 如图所示，学校有前、后两个门和值班室，在前、后门各装有一个按钮开关，学校值班室有电池组、电铃和红、绿两盏电灯，要求：前门来人按下开关时，红灯亮且电铃响；后门来人按下开关时，绿灯亮且电铃响，以下电路设计符合要求的是（ ） A. B. C. D.6.如图所示，要使灯泡和组成并联电路，应（ ）A.只闭合和B.只闭合A 1A 2L 1A 3L 1A 3L 2L 1L 2S 1S 3S 3D.只闭合和7. 如图所示为滑动变阻器的结构示意图，将滑动变阻器的两个接线柱接到电路中，要求滑片向右移动时，电路中的电流逐渐变小，连入电路的接线柱是（ ）A.和B.和C.和D.和8. 如图是探究“串联电路中电流特点”的电路图，实验时甲、乙电流表的示数分别为和，造成这两块电流表示数不同的原因可能是（ ）A.导线有电阻B.电流表的原因C.灯泡和的电阻不同D.电流表在电路中的位置不同二、 填空题 （本题共计 4 小题 ，每题 5 分 ，共计20分 ）9. 如图，质量分布均匀的圆柱体木棒左端与支点连接，绕转动时，木棒所受的摩擦可忽略不计。

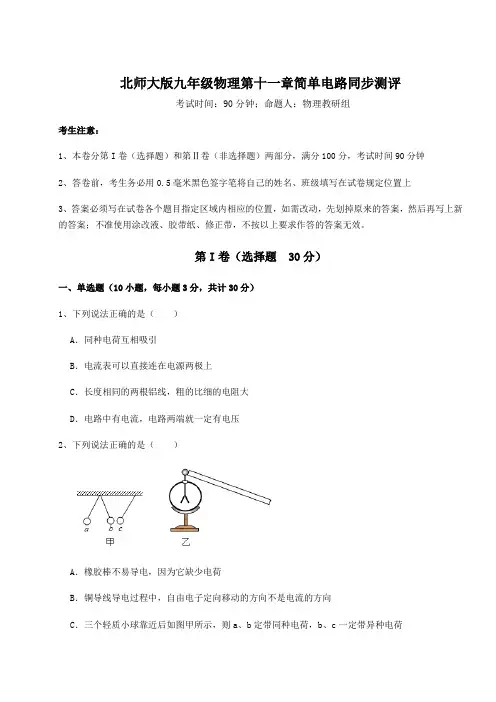

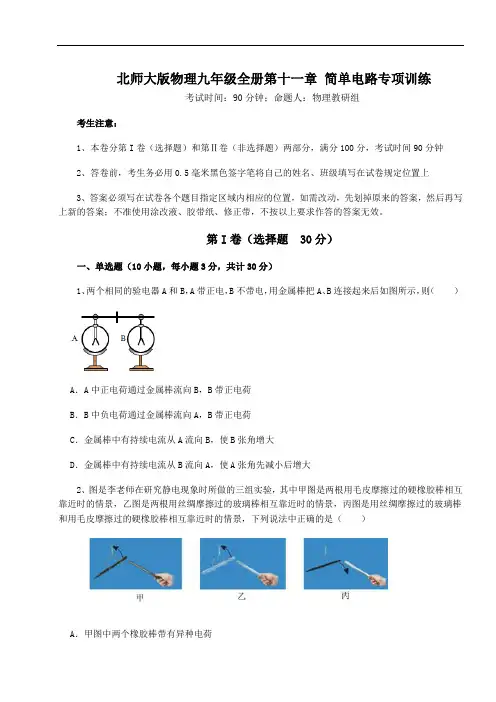

北师大版九年级物理第十一章简单电路同步测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列说法正确的是（）A．同种电荷互相吸引B．电流表可以直接连在电源两极上C．长度相同的两根铝线，粗的比细的电阻大D．电路中有电流，电路两端就一定有电压2、下列说法正确的是（）A．橡胶棒不易导电，因为它缺少电荷B．铜导线导电过程中，自由电子定向移动的方向不是电流的方向C．三个轻质小球靠近后如图甲所示，则a、b定带同种电荷，b、c一定带异种电荷D．如图乙所示，将带正电的玻璃棒接触验电器的金属球，正电荷会从玻璃棒传递到金属箔3、如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区。

当门禁系统接通电源后，指示灯发光。

住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。

下列关于门禁系统的简化电路设计合理的是（）A．B．C．D．4、如图是闪电产生的电流通过避雷针的示意图(已知云层带正电)。

则下列中正确的是( )A．闪电发生时，创造了电荷B．闪电发生前避雷针也带正电C．图中的电流方向是从云层到避雷针D．正电荷从云层定向移动到大地5、小亮发现骑车上学的同学们，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他设计了提醒收支架和锁车的电路。

当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上好锁抽出钥匙（开关S2断开）后，蜂鸣器停止发声。

如下图所示的四个电路设计，其中符合要求的是（）A．B．C．D．6、取两个相同的验电器A和B，用毛皮摩擦过的橡胶棒接触验电器A的金属球，使A带上电荷，可以看到A的金属箔张开，B的金属箔闭合(如图所示甲)。

第11章简单电路单元测试一．选择题1．下列事例中，不属于静电现象的是（）A．蜜蜂飞行时，能吸引花粉B．花开时，会闻到扑鼻的花香C．雷雨时，天空中划过的闪电D．晴天时梳头时会看到头发随梳子飘动2．甲、乙两个轻质小球相互排斥，把与毛皮摩擦的橡胶棒靠近甲球时，甲球与橡胶棒相互吸引，则乙球（）A．一定带正电B．可能带负电，可能不带电C．一定带负电D．可能带正电，可能不带电3．如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（）A．金属杆B．瓷筒C．电阻丝D．金属滑片4．如图所示，用毛皮摩擦过的橡胶棒接触验电器后，验电器金属箔张开，以下说法正确的是（）A．毛皮摩擦过的橡胶棒带正电B．验电器的工作原理是同种电荷相互排斥C．通常情况下橡胶棒是导体D．金属箔张开瞬间电流的方向是由金属球到金属箔5．在测量小灯泡电阻实验中，某电表的示数如图所示。

其示数为（）A．1.4伏B．0.28伏C．1.4安D．0.28安6．下列的电路图中结构完整、能正常工作的是（）A．B．C．D．7．如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（）A．0.1 A B．0.3A C．0.4A D．0.5A8．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。

当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。

下列电路设计符合上述要求的是（）A．B．C．D．9．为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起。

如图所示的电路设计可行的是（）A．B．C．D．10．在某次电学实验中，小科按如图（1）所示的电路连接仪器，闭合开关S后，电压表V1和V2的示数如图（2）所示，下列对该电路分析不正确的是（）A．两表量程不同，L1和L2串联B．两表量程不同，L1短路C．两表量程相同，L1开路D．两表量程相同，L2短路二．填空题11．如图甲，验电器是根据的原理工作的；图乙中水与酒精混合后总体积变小，说明；丙图中飞镖的箭头很尖，目的是。

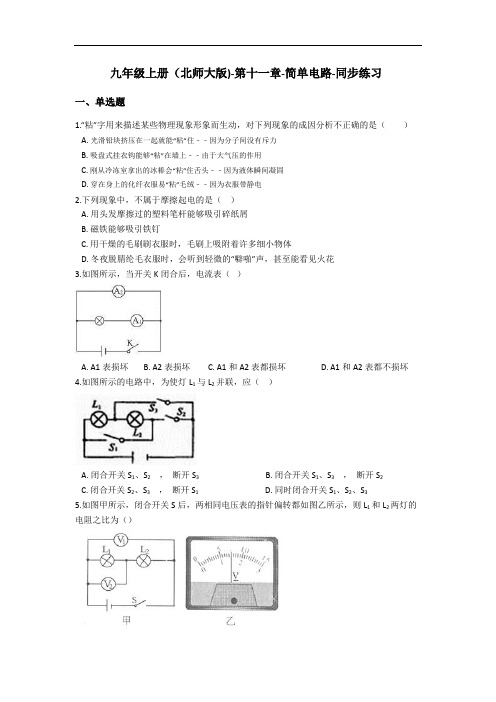

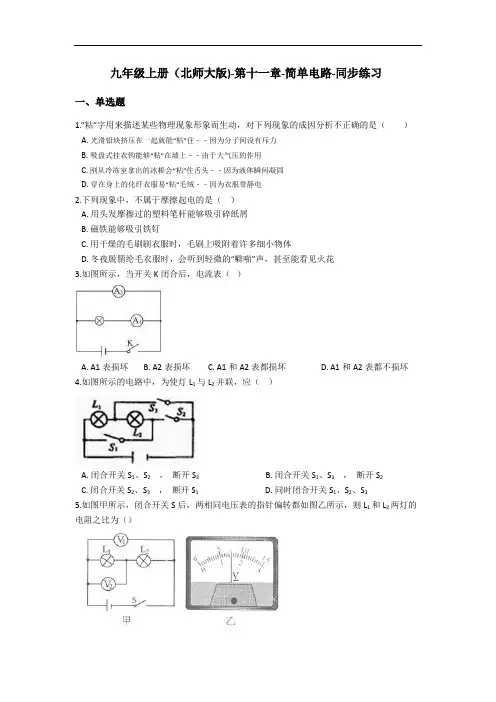

九年级上册（北师大版)-第十一章-简单电路-同步练习一、单选题1.“粘”字用来描述某些物理现象形象而生动，对下列现象的成因分析不正确的是（）A.光滑铅块挤压在一起就能“粘”住﹣﹣因为分子间没有斥力B.吸盘式挂衣钩能够“粘”在墙上﹣﹣由于大气压的作用C.刚从冷冻室拿出的冰棒会“粘”住舌头﹣﹣因为液体瞬间凝固D.穿在身上的化纤衣服易“粘”毛绒﹣﹣因为衣服带静电2.下列现象中，不属于摩擦起电的是（）A.用头发摩擦过的塑料笔杆能够吸引碎纸屑B.磁铁能够吸引铁钉C.用干燥的毛刷刷衣服时，毛刷上吸附着许多细小物体D.冬夜脱腈纶毛衣服时，会听到轻微的“噼啪”声，甚至能看见火花3.如图所示，当开关K闭合后，电流表（）A.A1表损坏B.A2表损坏C.A1和A2表都损坏D.A1和A2表都不损坏4.如图所示的电路中，为使灯L1与L2并联，应（）A.闭合开关S1、S2，断开S3B.闭合开关S1、S3，断开S2C.闭合开关S2、S3，断开S1D.同时闭合开关S1、S2、S35.如图甲所示，闭合开关S后，两相同电压表的指针偏转都如图乙所示，则L1和L2两灯的电阻之比为（）A.1：4B.4：1C.1：5D.5：16.如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A.带电棒一定带正电B.带电棒一定带负电C.两片金属箔一定带异种电荷D.两片金属箔一定带同种电荷7.下列物质，一般情况下属于导体的是（）A.玻璃B.橡胶C.铁钉D.陶瓷8.许多物理单位常以科学家的名字命名，以科学家欧姆的名字作单位的物理量是（）A.电压B.电流C.电阻D.电功率9.如图有关电现象的说法中，错误的是（）A.带电体能吸引轻小的物体是因为两者之间一个带正电，另一个带负电B.验电器两箔片带上同种电荷相互排斥而张开的C.根据欧姆定律，由于导线电阻很小，短路时电流非常大，温度升高很快，可能造成火灾D.电视机后盖和机壳有很多孔，是为了散发由于电流的热效应而产生的大量热量二、多选题10.下列说法中正确的是（）A.正常工作的电视机插座发生短路时，电视机会因为通过的电流过大而烧毁B.金属导电时，是金属中的自由电子定向移动形成了电流C.电压是形成电流的原因，因此电路两端电压越大，电路的总电流也越大D.较长金属导线的电阻值不一定比较短金属导线的电阻值大11.如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（）A.L l不能发光，L2能发光B.L l能发光，L2不能发光C.L1、L2都能发光D.L1、L2都不能发光12.关于导体的电阻，下列说法中正确的是（）A.导体长度大电阻就大B.滑动变阻器就是通过改变连入电路电阻丝的长度来改变电阻的C.电阻是导体本身的一种性质，电阻大说明构成该电阻的材料导电性能不好D.电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关13.家用电吹风主要有带扇叶的电动机和电热丝组成，为了保证电吹风的安全使用，要求：电吹风不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中不符合要求的是（）A. B. C. D.14.下列说法中正确的是（）A.同种物质的比热容一定相同B.电功率大的用电器产生的热量可能少C.定值电阻两端的电压为零时，通过它的电流为零，其电阻也变为零D.定值电阻两端的电压为零时，通过它的电流为零，其电阻不变15.电路中，有三只电流表，闭合开关后，其中有两只电流表的示数分别为0.3A和0.5A，则第三只电流表的示数可能是（）A.0.8AB.0.2AC.0.4AD.1.5A三、填空题16.如图所示，电源电压3V，S闭合后电压表示数为1V，则灯L2两端的电压为________V；通过灯L1的电流________(大于/小于/等于)通过灯L2的电流．若断开开关，电压表示数________(变大/变小/不变)．17.冬天人们常用一种电热暖手宝，其内部液体通常采用水，这是利用水的比热容大的属性，使保暖时间更长．为了使用时更加安全，它的内部采用了双重温控保护开关，两个温控开关是________联起来使用的．18.我国家庭电路的电压是________V，家中电灯工作时将________能转化为光能．19.长度相同的镍铬合金丝A比镍铬合金丝B粗得多，它们以某种方式连入同一个电路，如图所示．如果镍铬合金丝A和B的电阻分别为R A和R B，此时通过它们的电流分别为I A 和I B，则有R A________R B，I A________I B．（选填“＞”、“=”或“＜”）四、实验探究题20.在用电流表测电流的实验中：（1）连接电路时，开关应________；（2）若某同学连接的电路如图甲所示，则电流表测的是灯________的电流。

九年级物理全一册第十一章《简单电路》测试卷-北师大版（含答案）一、选择题(每小题3分,共30分)1.楠楠同学在中考备考中,准备有:①透明塑料笔袋②金属刀片③塑料三角板④铅笔芯⑤橡皮擦等物品。

上述五种物品属于绝缘体的有( )A.①③⑤B.②④⑤C.③④⑤D.①②④2.在“探究并联电路电流的特点”实验中,实验电路如图甲所示,闭合开关S后,电流表A1、A2示数分别如图乙、丙所示,则通过灯泡L1、L2电流大小的判断正确的是( )A.L1的电流大于L2的电流B.L1的电流等于L2的电流C.L1的电流小于L2的电流D.无法比较L1、L2的电流大小3.对如图所示电路的分析,错误的是( )A.当断开S1、S2,闭合S3时,R1与R2为串联B.当断开S3,闭合S1、S2时,R1与R2为并联C.当断开S1,闭合S2、S3时,R1与R2为串联D.只要同时闭合S1、S3,就会出现短路现象4.下图是实验室伏安法测电阻的电路图,其中a、b电表应分别为( )A.a为电流表,b为电流表B.a为电压表,b为电压表C.a为电流表,b为电压表D.a为电压表,b为电流表5.关于滑动变阻器的构造,下列说法正确的是( )A.瓷筒可以用胶木筒代替B.接线柱应有两个,有四个接线柱的不能起到变阻器的作用C.线圈可以用裸导线绕制,也可以用带绝缘漆的铜线绕制D.滑动变阻器的滑片与线圈接触的地方,绝缘皮不必刮去,以保证线圈导线间的绝缘6.如图所示,电源电压一定。

关于电路的工作情况,下列说法正确的是( )A.只闭合S1时,两只灯泡是串联的B.若先闭合S1,再闭合S2,电压表读数不变、电流表读数变大C.若电压表和电流表位置对调,闭合S1、S2后,则两表都被烧坏D.若灯L1被短路,闭合S1、S2后,则灯L1不亮,灯L2亮,电流表损坏7.在图中的四个电路图中,与实物图对应的是( )]8.在“探究电路的电流规律”实验时用了图中的某个电路,已知R1=R2<R3,电流表的读数分别是A1为0.3 A、A2为0.15 A、A3为0.45 A。

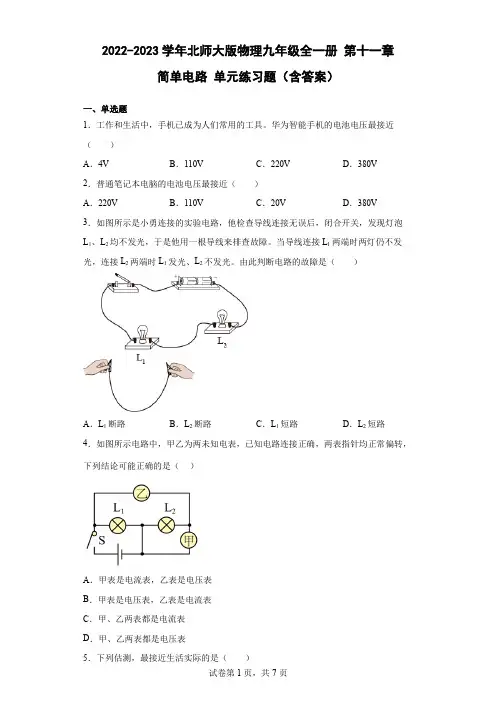

2022-2023学年北师大版物理九年级全一册第十一章简单电路单元练习题（含答案）一、单选题1．工作和生活中，手机已成为人们常用的工具。

华为智能手机的电池电压最接近（）A．4V B．110V C．220V D．380V2．普通笔记本电脑的电池电压最接近（）A．220V B．110V C．20V D．380V3．如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。

当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。

由此判断电路的故障是（）A．L1断路B．L2断路C．L1短路D．L2短路4．如图所示电路中，甲乙为两未知电表，已知电路连接正确，两表指针均正常偏转，下列结论可能正确的是（）A．甲表是电流表，乙表是电压表B．甲表是电压表，乙表是电流表C．甲、乙两表都是电流表D．甲、乙两表都是电压表5．下列估测，最接近生活实际的是（）A．中学生课桌的高度约8dm B．人正常步行的速度约18km/hC．九年级物理课本重约10N D．家用台灯的额定电流约2A6．如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（）A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快7．如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是（）A．AB段电阻大，电流小B．BC段电阻小，电流小C．AB段电阻一定大，电流与BC段相等D．BC段电阻可能大，电流与AB段相等8．图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。

《第十一章 简单电路》单元练习试卷及答案一、选择题（每小题3分，共计54分）1．在通常情况下，下列物体中，属于导体的是：（ ）A ．玻璃棒B ．煤油C ．铅笔芯D ．纯净水2．下列电路或电路中的元件属于串联的是（ ）A. 节日里用来装饰房间的小彩灯B. 高大建筑物上的彩灯C. 房间里的电风扇和台灯D. 学校的电铃和控制电铃的开关3．如图D11-1所示电路要使电灯L 1、L 2并联，应当 （ ）A. 只闭合S 1、S 2B. 只闭合S 2、S 3C. 只闭合S 1、S 3D. 同时闭合S 1、S 2、S 3 4．下述说法中正确的是 ( ) A ．只要导体中有自由电荷存在，就形成电流B ．只要电路中有电源就能形成电流C ．只要是闭合电路且有电源，就能形成持续电流D ．以上说法都正确5．10个小灯泡串联在一起，已知某处电路的电流是100mA ，则通过每个小灯泡的电流是( )A ．0.1mAB ．10mAC ．0.1AD ．1000mA6. 通过家用电冰箱的电流约为（ ）A. 2μAB. 2mAC. 2AD. 200A7. 某同学用电流表测电流时接法正确，先选用0~0.6A 的量程，指针未达到满偏，若选用0~3A 的量程，则（ ）A. 指针偏转变大B. 指针偏转变小C. 会损坏电表D. 不能读数8．用电流表测如图D11-2所示电路中的电流，下列说法正确的是（ ）A. 将电流表接在a 处时，可测量流过两只灯泡的总电流B. 将电流表接在c 处时，只能测出流过灯泡L 2的电流C. 将电流表接在d 处时，只能测出流过灯泡L 1的电流D. 不管电流表接在何处，都能测出流过电流表本身的电流 9. 要用一只电流表测量通过灯泡L 1的电流，一位同学设计了如图D11-3四个电路图，你认为正确的是（ ）0. 关于电压的作用，下列说法正确的是（ ）A. 电压使电荷定向移动形成电流B. 电压使自由电荷定向移动形成电流C. 电压只能使自由电子定向移动形成电流D. 电压使导体中产生大量自由电荷形成电流11. 用电压表测灯泡正常发光时的电压时，误将电压表与灯泡串联，这样引起的后果（ ）A. 灯泡可能烧坏B. 电压表烧坏C. 灯泡不亮D. 电压表无读数 图D11-1图D11-2a D A B C 图D11-3图D11-412. 对于图D11-4所示的电路，如果两只灯泡有一只发生了故障，闭合开关S ，以下描述正确的是（ ）A. 若L 1断路，则电压表有示数，电流表无示数B. 若L 1短路，则电压表无示数，电流表有示数C. 若L 2断路，则电压表和电流表均无示数D. 若L 2短路，则电压表无示数，电流表有示数13. 有两根相同材料制成的电阻丝，长度一样，粗细不同，其电阻（ ）A. 两根电阻丝电阻一样大B. 粗的那根电阻丝的电阻较大C. 将两根电阻丝串接成一根，电阻变大D. 将两根电阻丝并联成一根，电阻变大14. 在实际问题中，要改变金属丝的电阻，实际可行的方法是（ ）A. 改变导线的横截面积B. 改变导线的长度C. 改变制成导线的材料D. 改变通过导线的电流15. 将滑动变阻器与一灯泡串联接入电路，调节滑动变阻器的滑片位置，发现灯泡变暗，这是因为（ ）A ．灯泡的电阻变大了 B. 电源的电压变小了C. 滑动变阻器接入电路部分的电阻变大了，从而使流过灯泡的电流变小了D. 流过滑动变阻器的电流变大了，从而使流过灯泡的电流变小了16. 如图D11-5所示，滑动变阻器与一灯泡串联接入电路，已知接线柱C 接入电路，要使滑片P 向左滑动时灯泡变亮，则电路的另一端（ ）A. 只能接D 点B. 只能接A 点C. 只能接B 点D. 接A 点或接B 点都可以17．甲变阻器标有“50Ω 1.5A ”，乙变阻器标有“10Ω 2.5A ”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（ ）A. 甲的电阻线较粗B. 乙的电阻线较粗C. 两变阻器的电阻线粗细相同D. 无法判定18. 某同学设计了一种压力计的装置，如图D11-6所示，AB 是一根弹簧，其A 端与金属滑片P 相连，B 端固定在支架上，R 是电阻线，压力表是由电流表改装而成，表上指针指的刻度可反映出作用在弹簧上压力的大小。

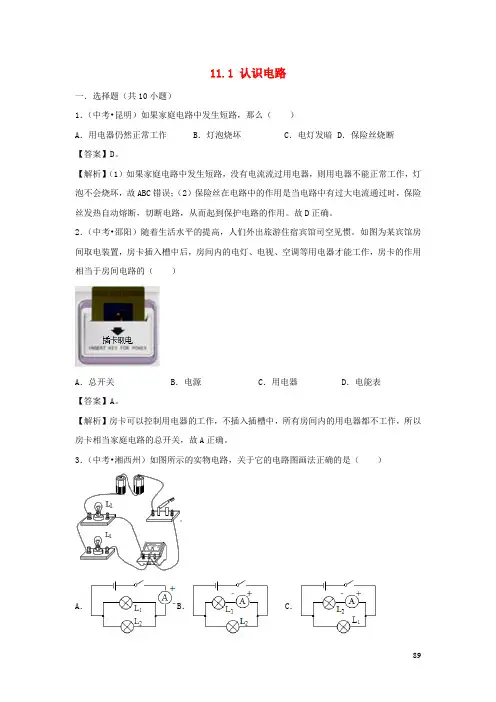

11.1 认识电路一．选择题（共10小题）1．（中考•昆明）如果家庭电路中发生短路，那么（）A．用电器仍然正常工作 B．灯泡烧坏C．电灯发暗 D．保险丝烧断【答案】D。

【解析】（1）如果家庭电路中发生短路，没有电流流过用电器，则用电器不能正常工作，灯泡不会烧坏，故ABC错误；（2）保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用。

故D正确。

2．（中考•邵阳）随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。

如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（）A．总开关B．电源C．用电器D．电能表【答案】A。

【解析】房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路的总开关，故A正确。

3．（中考•湘西州）如图所示的实物电路，关于它的电路图画法正确的是（）A．B．C．D．【答案】C。

【解析】由实物图可知，两灯泡并联，电流表测量灯泡L2支路的电流；开关在干路上；A、此图中两灯泡并联，电流表在干路上，故A不符合题意。

B、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，电流表正负接线柱连接正确，开关在干路上；故B不符合题意；C、此图中两灯泡是并联的，电流表测量灯泡L2支路的电流，电流表正负接线柱连接正确，开关在干路上；故C符合题意；D、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，但电流表正负接线柱连接错误，开关在干路上；故D不符合题意；4．（中考•鄂州）如图所示，下列电路图中与实物图一致的是（）A． B．C．D．【答案】A。

【解析】由实物图可知，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端。

A、由电路图可知，两灯泡串联，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端，与实物图符合，故A 正确；B、由电路图可知，两灯泡并联，与实物图不符，故B错误；C、由电路图可知，两灯泡串联，电压表测量灯泡L2两端电压，实物图中电压表测量灯泡L1两端电压，与实物图不符，故C错误；D、由电路图可知，两灯泡串联，电压表测量灯泡L2和L1两端电压，与实物图不符，故D错误；5．（中考•鄂城区模拟）如图所示，闭合开关S时，灯泡L1、L2都不亮，用一根导线的两端接触a、b两点时两灯也不亮；接触b、c两点时，两灯仍不亮；接触c、d两点时，两灯都亮。
