悬臂梁计算公式悬臂梁计算公式。
悬臂梁是一种常见的结构形式，广泛应用于工程建筑中。
它的设计和计算是工程设计中的重要内容，对于确保结构的安全性和稳定性至关重要。
在本文中，我们将介绍悬臂梁的计算公式及其应用。
悬臂梁的计算公式主要包括静力学原理和材料力学原理。
静力学原理是指根据平衡条件和力的平衡条件来计算悬臂梁的受力情况，而材料力学原理则是指根据材料的力学性质来计算悬臂梁的受力情况。
下面我们将分别介绍这两方面的计算公式。
首先是静力学原理。
根据力的平衡条件，悬臂梁在受力时会受到弯矩和剪力的作用。
弯矩和剪力是悬臂梁受力的两个基本参数，它们的计算公式如下：1. 弯矩的计算公式。
悬臂梁的弯矩可以根据悬臂梁的受力情况和外力情况来计算。
一般情况下，悬臂梁的弯矩可以使用以下公式来计算：M = F L。
其中，M表示弯矩，F表示作用在悬臂梁上的外力，L表示悬臂梁的长度。
2. 剪力的计算公式。
悬臂梁的剪力也可以根据悬臂梁的受力情况和外力情况来计算。
一般情况下，悬臂梁的剪力可以使用以下公式来计算：V = F。
其中，V表示剪力，F表示作用在悬臂梁上的外力。
以上是悬臂梁在静力学原理下的计算公式。
接下来我们将介绍悬臂梁在材料力学原理下的计算公式。
材料力学原理是指根据材料的力学性质来计算悬臂梁的受力情况。
材料力学原理下的计算公式主要包括应力和应变的计算公式。
1. 应力的计算公式。
悬臂梁在受力时会产生应力，应力的计算公式如下：σ = M y / I。
其中，σ表示应力，M表示弯矩，y表示悬臂梁截面上某点到受力轴线的距离，I表示悬臂梁的惯性矩。
2. 应变的计算公式。
悬臂梁在受力时会产生应变，应变的计算公式如下：ε = σ / E。
其中，ε表示应变，σ表示应力，E表示悬臂梁的弹性模量。
以上是悬臂梁在材料力学原理下的计算公式。
这些计算公式可以帮助工程师和设计师在设计悬臂梁时准确计算悬臂梁的受力情况，确保悬臂梁的结构安全和稳定。
除了上述的计算公式，还需要考虑悬臂梁的边界条件和约束条件，以及材料的强度和稳定性等因素。
塑料制品悬臂卡扣连接件设计方法的研究
悬臂卡扣连接件是塑料制品中常用的连接方法之一。
其设计方法主要包括以下几个方面：
1. 材料选择：悬臂卡扣连接件通常采用ABS、PC、PP等塑料材料制作。
在选择材料时，需考虑连接件的使用环境、承受的力度等因素。
2. 结构设计：悬臂卡扣连接件的结构分为插孔和卡环两种。
其中，插孔结构适用于连接两个平面或较薄的板材，卡环结构适用于连接涉及到弯曲的部位。
在设计时，需考虑连接件与被连接部件的几何形状、厚度等因素。
3. 尺寸设计：悬臂卡扣连接件的尺寸设计需考虑连接强度、安装容易程度等因素。
一般来说，卡扣的长度和宽度应根据使用场合确定，卡环的内径应略大于被连接部件的直径或宽度。
4. 加工工艺：悬臂卡扣连接件通常采用注塑成型或模具加工的方式制作。
在加工时，需要严格控制加工精度和表面质量，以确保连接件的实用性和美观度。
总的来说，悬臂卡扣连接件的设计需要考虑多个因素，包括材料选择、结构设计、尺寸设计和加工工艺等方面。
在设计过程中，需要充分考虑使用环境和要求，以确保连接件的质量和使用寿命。

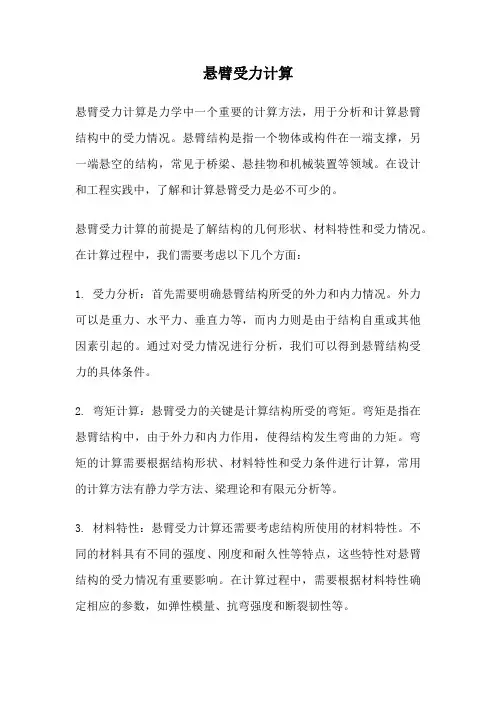

悬臂受力计算悬臂受力计算是力学中一个重要的计算方法，用于分析和计算悬臂结构中的受力情况。
悬臂结构是指一个物体或构件在一端支撑，另一端悬空的结构，常见于桥梁、悬挂物和机械装置等领域。
在设计和工程实践中，了解和计算悬臂受力是必不可少的。
悬臂受力计算的前提是了解结构的几何形状、材料特性和受力情况。
在计算过程中，我们需要考虑以下几个方面：1. 受力分析：首先需要明确悬臂结构所受的外力和内力情况。
外力可以是重力、水平力、垂直力等，而内力则是由于结构自重或其他因素引起的。
通过对受力情况进行分析，我们可以得到悬臂结构受力的具体条件。
2. 弯矩计算：悬臂受力的关键是计算结构所受的弯矩。
弯矩是指在悬臂结构中，由于外力和内力作用，使得结构发生弯曲的力矩。
弯矩的计算需要根据结构形状、材料特性和受力条件进行计算，常用的计算方法有静力学方法、梁理论和有限元分析等。
3. 材料特性：悬臂受力计算还需要考虑结构所使用的材料特性。
不同的材料具有不同的强度、刚度和耐久性等特点，这些特性对悬臂结构的受力情况有重要影响。
在计算过程中，需要根据材料特性确定相应的参数，如弹性模量、抗弯强度和断裂韧性等。
4. 边界条件：悬臂受力计算还需要考虑结构的边界条件。
边界条件是指结构与其他部分的接触或支撑情况。
边界条件的不同将会对悬臂结构的受力分布和变形产生重要影响，因此在计算过程中需要准确确定边界条件。
通过以上几个方面的分析和计算，我们可以得到悬臂结构受力的具体数值和分布情况。
这些计算结果对于结构的设计和安全评估等工作具有重要意义。
悬臂受力计算的目的是为了确保结构在正常使用和极限状态下都能够满足安全要求。
悬臂受力计算的应用非常广泛。
在桥梁工程中，悬臂受力计算可以用于分析和设计桥梁的主梁和悬臂梁等部分的受力情况。
在机械工程中，悬臂受力计算可以用于评估和改进机械装置的受力性能。
在建筑工程中，悬臂受力计算可以用于分析和计算悬挂物的受力情况，如吊篮、天花板和广告牌等。

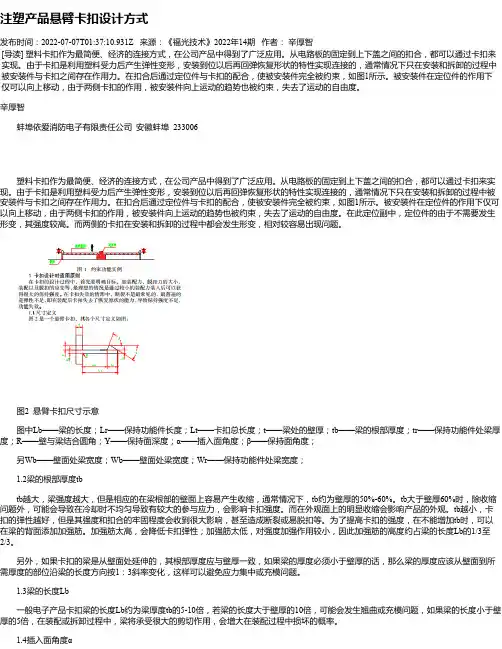

注塑产品悬臂卡扣设计方式发布时间：2022-07-07T01:37:10.931Z 来源：《福光技术》2022年14期作者：辛厚智[导读] 塑料卡扣作为最简便、经济的连接方式，在公司产品中得到了广泛应用。
从电路板的固定到上下盖之间的扣合，都可以通过卡扣来实现。
由于卡扣是利用塑料受力后产生弹性变形，安装到位以后再回弹恢复形状的特性实现连接的，通常情况下只在安装和拆卸的过程中被安装件与卡扣之间存在作用力。
在扣合后通过定位件与卡扣的配合，使被安装件完全被约束，如图1所示。
被安装件在定位件的作用下仅可以向上移动，由于两侧卡扣的作用，被安装件向上运动的趋势也被约束，失去了运动的自由度。
辛厚智蚌埠依爱消防电子有限责任公司安徽蚌埠 233006塑料卡扣作为最简便、经济的连接方式，在公司产品中得到了广泛应用。
从电路板的固定到上下盖之间的扣合，都可以通过卡扣来实现。
由于卡扣是利用塑料受力后产生弹性变形，安装到位以后再回弹恢复形状的特性实现连接的，通常情况下只在安装和拆卸的过程中被安装件与卡扣之间存在作用力。
在扣合后通过定位件与卡扣的配合，使被安装件完全被约束，如图1所示。
被安装件在定位件的作用下仅可以向上移动，由于两侧卡扣的作用，被安装件向上运动的趋势也被约束，失去了运动的自由度。
在此定位副中，定位件的由于不需要发生形变，其强度较高。
而两侧的卡扣在安装和拆卸的过程中都会发生形变，相对较容易出现问题。
图2 悬臂卡扣尺寸示意图中Lb——梁的长度；Lr——保持功能件长度；Lt——卡扣总长度；t——梁处的壁厚；tb——梁的根部厚度；tr——保持功能件处梁厚度；R——壁与梁结合圆角；Y——保持面深度；α——插入面角度；β——保持面角度；另Wb——壁面处梁宽度；Wb——壁面处梁宽度；Wr——保持功能件处梁宽度；1.2梁的根部厚度tbtb越大，梁强度越大，但是相应的在梁根部的壁面上容易产生收缩，通常情况下，tb约为壁厚的50%-60%。
卡扣插拔力计算公式在日常生活中，卡扣插拔力广泛应用于各种连接件和装配系统中，如汽车零部件、电子产品等。
卡扣插拔力的计算公式有助于我们更好地理解和设计这类连接系统。
一、卡扣插拔力的定义与作用卡扣插拔力是指在拔插过程中，卡扣所需克服的最大阻力。
它影响着连接件的装配性和使用寿命。
合适的卡扣插拔力可以提高连接件的可靠性和耐用性，降低维修成本。
二、卡扣插拔力的计算公式卡扣插拔力（F）= 弹性模量（E）× 应变（ε）× 截面积（A）其中：1.弹性模量（E）：材料的弹性性能，不同材料的弹性模量不同。
2.应变（ε）：卡扣在插拔过程中的变形量。
3.截面积（A）：卡扣的横截面积。
三、公式中的参数及其含义1.弹性模量（E）：弹性模量是材料的一种基本性能指标，反映了材料在外力作用下变形的难易程度。
弹性模量越大，卡扣插拔力越大。
2.应变（ε）：应变是描述材料在外力作用下变形程度的物理量。
应变越大，卡扣插拔力越大。
3.截面积（A）：卡扣的截面积影响了其承受外力的能力。
截面积越大，卡扣插拔力越大。
四、实例计算与分析以一款汽车零部件为例，其材料为铝合金，弹性模量E=70GPa，卡扣截面积A=10mm。
在插拔过程中，卡扣的应变ε=0.1。
根据公式计算卡扣插拔力：F = E × ε × A= 70GPa × 0.1 × 10mm= 700N实际应用中，根据设计需求和材料性能，可以调整卡扣的尺寸和材料以满足不同的插拔力要求。
五、提高卡扣插拔力的方法1.选择合适的材料：较高弹性模量的材料具有更大的卡扣插拔力。
2.优化卡扣设计：增加卡扣的截面积可以提高插拔力。
3.控制应变：通过调整卡扣的变形量，可控制插拔力的大小。
4.表面处理：提高卡扣表面粗糙度、硬度等性能，增加摩擦力，从而提高插拔力。
了解卡扣插拔力的计算公式及影响因素，有助于我们更好地设计连接系统，提高产品性能和使用寿命。
悬臂梁挠度计算公式
根据应变-位移公式，我们可以得到悬臂梁在受力下的挠度计算公式。
公式为：
δ=(P*L^3)/(3*E*I)
其中，δ代表悬臂梁的挠度，P代表悬臂梁上的受力，L代表悬臂梁
的长度，E代表悬臂梁的弹性模量，I代表悬臂梁的截面转动惯量。
这个公式是基于悬臂梁的假设条件以及材料的线性弹性特性。
假设悬
臂梁所受的力是集中作用于梁的一端，且力的作用方向与梁的轴线一致。
此外，该公式还假设悬臂梁的材料是线性弹性材料，即满足胡克定律。
在工程实际中，悬臂梁的材料通常是钢、混凝土、木材等，这些材料
的弹性模量和截面转动惯量可以通过实验或材料手册得到。
根据这些参数，可以进行悬臂梁挠度的计算。
需要注意的是，悬臂梁的挠度公式是在假设条件下得出的近似解，并
且只适用于线性弹性材料、小挠度和小变形的情况。
对于非线性弹性材料、大变形或大挠度的情况，需要采用更加复杂的方法来进行挠度的计算。
总之，悬臂梁的挠度计算公式是用来计算悬臂梁在受力作用下的挠度
的公式。
该公式是基于应变-位移公式和力学平衡条件推导得到的，适用
于线性弹性材料、小挠度和小变形的情况。
在实际工程中，需要根据具体
的材料参数和假设条件来进行准确的挠度计算。
悬臂梁计算公式范文悬臂梁是一种常见的结构形式，常用于桥梁、楼梯和跳板等工程中。
在设计和计算悬臂梁时，有一些基本的公式和原理需要掌握。
本文将分为以下几个部分进行介绍：悬臂梁的基本概念、受力分析、悬臂梁的计算公式及应用。
一、悬臂梁的基本概念悬臂梁是一种只有一端支承的梁，另一端悬空的结构。
在整个梁的长度范围内，悬臂梁上的材料受到不同程度的拉伸、压缩、弯曲和剪切等力的作用。
因此，在进行悬臂梁的计算时，需要对这些受力情况进行具体的分析。
二、受力分析1.弯矩：悬臂梁在受力时会发生弯曲，产生弯矩力。
弯矩的大小可以通过外力、梁的几何形状和截面惯性矩来计算。
2.剪力：悬臂梁在受力时会产生剪力。
3.拉力和压力：悬臂梁受力时，在上部产生拉力，在下部产生压力。
三、悬臂梁的计算公式1.弯矩公式悬臂梁的弯矩可以用弯矩公式来计算。
常见的弯矩公式有：-对于集中载荷，弯矩M=Px，其中P为集中载荷大小，x为距离载荷作用点的距离。
- 对于均布载荷，弯矩M = wx^2/2，其中w为单位长度上的均布载荷，x为距离载荷作用点的距离。
2.剪力公式悬臂梁的剪力可以用剪力公式来计算。
常见的剪力公式有：-对于集中载荷，剪力V=P。
- 对于均布载荷，剪力V = wx，其中w为单位长度上的均布载荷，x为距离载荷作用点的距离。
3.悬臂梁的挠度计算悬臂梁在受力后会发生弯曲，产生挠度。
挠度计算是悬臂梁设计中的重要部分。
常用的挠度计算公式有：-对于集中载荷，挠度δ=(Px^2)/(6EI)+(P*L^2)/(2EI)，其中P为集中载荷大小，L为梁的长度，x为载荷作用点的距离，E为弹性模量，I为截面惯性矩。
-对于均布载荷，挠度δ=(w*x^2)/(24EI)+(w*L^2)/(10EI)，其中w为单位长度上的均布载荷，L为梁的长度，x为载荷作用点的距离，E为弹性模量，I为截面惯性矩。
四、悬臂梁的应用悬臂梁广泛应用于各种工程项目中。
比如，在桥梁设计中，悬臂梁常用于大跨度桥梁的主梁设计；在楼梯设计中，悬臂梁常用于楼梯的梁设计；在跳板设计中，悬臂梁常用于跳板的支撑设计。
一、《塑料卡扣设计原则和方法》基本原则：1.厚度2.梁的长度3.插入角度4.保持面深度5.保持面角度6.保持面极限角度7.保持面功能处的厚度8.梁的宽度9.摩擦系数10.最大许用应变11.壁面偏斜放大系数12.装配力，分离力，拆卸力装配力：按压卡口时，施加的力；分离力：与装配力相反方向的力。
拆卸力：按压挂钩时，施加的力。
拆卸力，将挂钩产生弹性形变，形变位移至少大于保持面的深度。
材料弹性模量、偏移量、距离旋转中心距离已知，则，可根据《材料力学》悬臂梁受力分析，从而得出最小拆卸力。
二、试纸条渗液架根据结构限制以及挂钩基本简要设计要求，可以得到基本‘设计挂钩’。
挂钩的使用结构尺寸1.初步设计计算1厚度：该件使用ABS开模具所得，厚度一般为1.5～4.5mm，根据挂钩厚度设计，可得3*50%～60%=1.5～1.8mm，初步设定厚度为1.6mm。
2长度：首选十倍厚度，但至少5倍。
因此长度16mm。
按照16mm设计的结构，与下方相距离1.84mm，间隙太小，按经验应该留有5mm左右的空隙（5mm空隙也可用来设计挂钩插入面长度等尺寸），因此长度设定为12mm，12/1.6=7.5大于5。
满足设计需求。
3插入角度：常用合理范围25～30度，取中间值，首选设计角度28度（允许比25度还要小，根绝结构而定）。
4保持面深度：梁的长度/厚度在5～10之间，所以保持面深度等于厚度，等于1.6mm。
5保持面角度：保持面的极限角度=，ABS的摩擦系数0.5～0.6，因此得到角度等于59.0～63.4度，则极限角度平均值等于61.2度。
注：59～90度任意角度效果相同，都需要大力去拆卸。
本产品使用拆卸力进行拆卸，因此，推荐最小角度45度，所以保持面的角度在45～61.2度间，脱离力可以取下；61.2～90度之间，脱离力不能取下，就算取下，也有损坏风险。
该件运动件，考虑运动震动因素导致脱钩。
角度越大，脱离力就越大，挂钩配合越牢靠。
