冲击钻成孔技术交底

十中交隧道局SHZQ-6标段工程一分部桥梁架子一队技术交底书编号：第1页共11页施表十中交隧道局SHZQ-6标段工程一分部桥梁架子一队技术交底书编号：第2页共11页施表工程名称太和特大桥~施工部位钻孔桩钻孔灌注桩施工工艺流程图3.2施工工艺3.2.1测量定位按照设计图纸先定位线路上墩中心里程，然后确定承台中心，准确放出桩位,各桩之间再用钢尺量距复核。

3.2.2埋设护筒钻孔前应设置坚固、不漏水的孔口护筒。

护筒采用钢护筒，钻孔桩直径在1.5-2m 的采用10mm钢板、其余1.5m直径以下的各桩采用8mm厚钢板卷制，护筒内径应大于钻头直径大约40cm。

护筒就位时应认真检查其平面位置及倾斜度,平面位置误差控制在5cm以内。

倾斜度小于1%。

合格后用粘土回填夯实，确保技术交底书编号：第3页共11页施表技术交底书编号：第5页共11页施表十中交隧道局SHZQ-6标段工程一分部桥梁架子一队技术交底书编号：第6页共11页施表编号：第7页共11页施表工程名称太和特大桥施工部位钻孔桩—砼垫块一砼垫块钢筋制作一主筋偏差值见下表:表3-1钢筋笼制作允许偏差序号项目允许偏差（mm）钢筋骨架在承台底以下长度±1001钢筋骨架直径±1023 主钢筋间距土0・5d4 加强筋间距±205 箍筋间距或螺旋筋间距±206 钢筋骨架垂直度骨架长度1%2、钢筋笼安装a、钢筋笼顶端应根据孔顶标高设置吊筋。

b、起吊时，吊点应拴牢并布置于直径方向，起吊过程中必须防止钢筋笼变形，使钢筋笼吊起后呈自然铅直状态。

c、钢筋笼接长时，两钢筋笼必须保持垂直和对位良好。

d、吊入钢筋笼时对准孔位轻放、慢放。

若遇阻碍，随起随落和正反旋转使之下放。

不高起猛落，强行下放，以防碰坏孔壁而引起塌孔。

编号：第8页共11页施表技术交底书编号：第9页共11页施表技术交底书编号：第10页共11页施表编号：技术交底书第11页共11页施表交底人：年月曰复核人：年月审核人：年月日接底人：年月日。

冲击钻安全技术交底1. 引言随着现代工程建设的快速发展，冲击钻作为一种常用的施工工具，被广泛应用于岩石爆破、矿山开采等领域。

然而，冲击钻操作过程中存在一定的安全风险和技术难点。

为了确保工人的安全以及工程质量的高效完成，本文将对冲击钻的安全技术予以详细交底。

2. 冲击钻的工作原理冲击钻是一种利用冲击力将钻头对准岩石或混凝土进行锤击的设备。

其工作原理如下： - 冲击力供给：冲击钻通过电动机提供冲击力，将其传递给钻头。

冲击力的大小取决于电动机的功率和冲击机构的设计。

- 钻头锤击：冲击力将钻头锤击到岩石或混凝土表面，通过连续的锤击作用将其破碎。

- 钻孔进展：在锤击的同时，冲击钻通过钻杆将钻头向前推进，实现钻孔的进展。

3. 冲击钻操作的安全技术要点在进行冲击钻操作时，必须遵循以下安全技术要点，以确保工作的安全性和有效性：3.1 工作场所安全在选定冲击钻工作场所之前，需要进行场地评估和准备，确保以下要点被满足： - 地面平整稳固：确保冲击钻工作的地面平整稳固，避免钻孔时冲击钻的不稳定和倾覆风险。

- 通风和通道管理：保证工作场所有足够的通风，并清理钻孔碎石和岩屑，避免堵塞通风道和通道。

3.2 个人防护设备冲击钻操作中，工人必须佩戴适当的个人防护设备，以减少意外伤害的风险： - 头部防护：佩戴坚固的安全帽，防止头部受到坠落物和冲击的伤害。

- 眼部防护：戴上护目镜或面罩，避免碎石、火花等物体进入眼睛，造成损伤。

- 手部防护：穿戴耐磨手套，保护双手免受振动和锐利物体的伤害。

- 足部防护：戴上安全鞋或防护靴，确保脚部在工作中得到适当的支撑和保护。

3.3 冲击钻操作技术冲击钻操作技术是关键的安全要点。

以下是一些值得注意的技术细节： - 钻头选择：根据岩石或混凝土的硬度和强度，选择适当的钻头类型和钻头尺寸，以保证冲击钻的效果和进展。

- 钻孔位置标记：在进行冲击钻前，应清晰标记钻孔位置，避免钻错位置或损坏地下管线等设施。

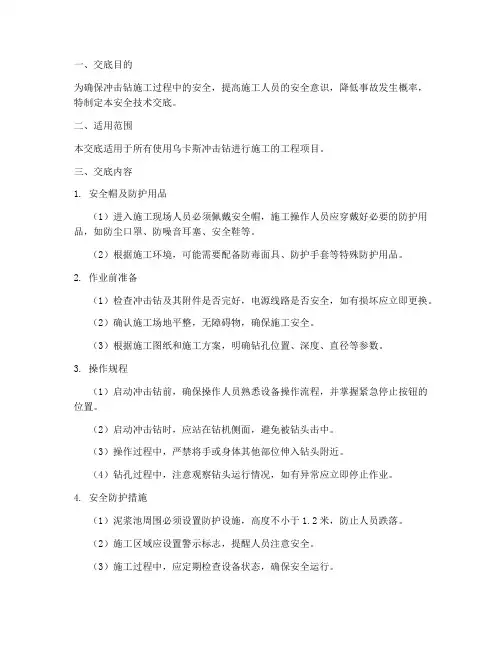

一、交底目的为确保冲击钻施工过程中的安全，提高施工人员的安全意识，降低事故发生概率，特制定本安全技术交底。

二、适用范围本交底适用于所有使用乌卡斯冲击钻进行施工的工程项目。

三、交底内容1. 安全帽及防护用品（1）进入施工现场人员必须佩戴安全帽，施工操作人员应穿戴好必要的防护用品，如防尘口罩、防噪音耳塞、安全鞋等。

（2）根据施工环境，可能需要配备防毒面具、防护手套等特殊防护用品。

2. 作业前准备（1）检查冲击钻及其附件是否完好，电源线路是否安全，如有损坏应立即更换。

（2）确认施工场地平整，无障碍物，确保施工安全。

（3）根据施工图纸和施工方案，明确钻孔位置、深度、直径等参数。

3. 操作规程（1）启动冲击钻前，确保操作人员熟悉设备操作流程，并掌握紧急停止按钮的位置。

（2）启动冲击钻时，应站在钻机侧面，避免被钻头击中。

（3）操作过程中，严禁将手或身体其他部位伸入钻头附近。

（4）钻孔过程中，注意观察钻头运行情况，如有异常应立即停止作业。

4. 安全防护措施（1）泥浆池周围必须设置防护设施，高度不小于1.2米，防止人员跌落。

（2）施工区域应设置警示标志，提醒人员注意安全。

（3）施工过程中，应定期检查设备状态，确保安全运行。

5. 紧急情况处理（1）若发生设备故障或人员受伤，应立即停止作业，并采取相应措施进行救援。

（2）人员受伤后，应立即进行现场急救，并拨打急救电话。

（3）事故发生后，应立即上报相关部门，并做好事故调查和处理工作。

四、交底时间本交底自发布之日起生效，有效期为一年。

五、交底责任1. 施工单位应负责组织本交底的编制和实施。

2. 施工人员应认真学习本交底内容，确保掌握安全操作技能。

3. 项目负责人应定期检查施工人员的安全操作情况，确保安全措施落实到位。

六、附则本交底未尽事宜，按照国家相关法律法规和行业标准执行。

乌卡斯冲击钻安全技术交底编制单位： [编制单位名称]编制日期： [编制日期]审核单位： [审核单位名称]审核日期： [审核日期]。

冲击钻钻孔灌注桩技术交底冲击钻钻孔灌注桩技术交底一、引言本旨在对冲击钻钻孔灌注桩技术进行详细交底，包括该技术的基本原理、施工流程、注意事项等内容。

通过本的阅读，施工人员可以全面了解冲击钻钻孔灌注桩技术的要点和操作步骤，从而确保工程质量和安全。

二、冲击钻钻孔灌注桩技术概述冲击钻钻孔灌注桩技术是一种常用于土建工程中的地基处理方法。

该技术通过冲击钻机对土壤进行钻孔，然后在钻孔中注入适当的桩身材料，最后用冲击力将桩身材料充分压实，形成稳定的桩基。

三、冲击钻钻孔灌注桩技术的基本原理1. 土壤勘测和设计：在施工前需要进行土壤勘测，确定桩基的承载能力和稳定性要求，并根据设计要求对桩孔进行合理布置。

2. 钻孔施工: 使用冲击钻机进行钻孔作业，根据设计要求掌握孔径和孔深。

3. 注浆与桩身浇筑：在钻孔完成后，进行注浆和桩身浇筑。

注浆应采用合适的材料，确保灌注桩的稳定性和密实程度。

4. 冲击灌注：当桩身充分凝结后，使用冲击机对桩身进行冲击，使桩材内部颗粒自由下落，从而使桩体产生压实效果。

四、冲击钻钻孔灌注桩技术的施工流程1. 确定施工区域并进行土壤勘测。

2. 按照设计要求进行钻孔施工，包括选择合适的冲击钻机，掌握钻孔的孔径和孔深。

3. 钻孔完毕后，进行注浆与桩身浇筑。

4. 等待桩身充分凝结后，进行冲击灌注。

5. 完成冲击灌注后，对桩顶部进行修整和固定。

五、冲击钻钻孔灌注桩技术的注意事项1. 钻孔施工过程中，必须认真掌握钻孔机械的操作技巧，避免因操作不当导致事故发生。

2. 注浆材料应符合设计要求，并采取适当的浇注方式，确保注浆效果。

3. 冲击灌注过程中，必须注意安全，确保施工人员和周围环境的安全。

4. 施工结束后，要及时对施工现场进行整理和清理，确保施工质量。

附件列表：1. 设计图纸2. 工程合同3. 设备清单法律名词及注释：1. 土壤勘测：根据工程要求对施工现场的土壤进行测试和分析，以确定土壤的物理性质和力学特性。

2. 施工流程：施工中按照一定的顺序和步骤进行操作的过程。

技术交底书编号： QJ-NM-007工程项目冲击钻钻孔技术交底工程位臵DK154+667.143～DK154+793.881工程名称那皿双线大桥交底依据施工设计图、相关技术规范交底日期施工工班交底内容1、钻孔场地的准备钻孔场地根据地形、地质、水文资料和桩顶标高等情况结合施工技术的要求，做好如下准备工作：①场地为旱地时,平整场地，清除杂物，更换软土，夯填密实，钻机不能直接臵于不坚实的填土上，以免产生不均匀沉陷。

场地为陡坡时也可采用枕木、型钢等搭设工作平台。

②钻孔平台设横坡，并在四周挖排水沟与现有河道或排水沟相连。

2、测量放样钻孔施工前应根据施工需要，对设计提供的测量控制网按照设计文件要求进行复测，编制测量施工方案，进行必要的加密或重新布设控制网点。

施工测量必须由两人以上相互检查校对并作出测量和检查核对记录。

①定位放线测量：施工前测量班按施工图纸采用全站仪为钻孔定位，各队在放桩后设立护桩，护桩采用骑马桩，采用拉线交点和量距的方法校核。

待护筒埋设稳定后可引至护筒上，以便随时恢复中心点，对桩位进行校核。

②高程控制点的建立：根据场地内的高程控制网确定高程控制点，并测量原地面标高，计算钻孔深度。

③测量内外业均采用复核确认制，并在钻孔施工前进行测量技术交底。

3、埋设护筒与钻机就位埋设的护筒应坚固、耐用、不易变形、接头严密、不漏水。

①护筒的内径宜比钻头大约40cm,钢护筒采用6mm钢板制成，每节高为2.0m，顶端留有宽400mm高200mm的出浆口。

②护筒顶面高出施工水位或地下水位2m，在旱地或筑岛时高出施工地面0.5m。

③护筒埋臵深度，在旱地或浅水处，粘性土不小于1.0m，砂类土不小于2.0m，当表层土松软时，将护筒埋臵到较坚硬密实的土层中至少0.5m。

④护筒顶面中心与设计桩位偏差不得大于5cm，倾斜度不得大于1%。

⑤护筒埋设完毕后，恢复桩位中心并进行复核，以利桩机就位对中。

⑥护筒埋设后，四周需用粘土回填、压实，防止钻孔时浆液漏失。

冲击钻施工安全技术交底一、安全方面要求1 .一般要求(1)进入施工现场人员必须佩戴安全帽，施工操作人员应穿戴好必要的防护用品。

(2)泥浆池周围必须设有防护设施，高度三1.2m。

成孔后，暂时不进行下道工序的孔必须设有安全防护设施或用土方回填。

(3)电气设备的电源，应按《施工现场临时用电安全技术规范》(JGJ46—2005) 的规定架设安装；电气设备均须有良好的按零保护，并装有可靠的触电保护装置。

(4)严禁在高低压架空电线下方冲孔、吊运钢筋，移动桩机时，支架必须保持与高压电线的安全距离。

(5)配电箱以及其它供电设备不得置于水中或者泥浆中，电线接头要牢固，并且要绝缘，设备首端必须设有漏电保护器。

(6)桩机安装完成后，必须经安全部门验收合格后方可投入使用。

(7)在施工全过程中，应严格执行有关机械的安全操作规程，由专人操作，并加强机械维修保养。

(8)作业平台必须规整平顺，杂物必须清除干净，防止拆除导管时将工作人员绊倒造成事故。

(9)现场卸料(主要指钢筋和钢板、钢管)前，必须检查卸料方向是否有人，以避免将人员砸伤。

(10)导管安装及砼浇注前，井口必须设有导管卡，搭设工作平台(留-1 -出导管位置），并且要求能保证人员的安全。

（11）遇大雨、大雾和六级以上大风，应停止冲孔作业，当风力超过六级时，应将机架放倒在地面上。

暴风雨后，必须进行一次全面检查，发现问题，及时处理。

（12）操作人员要遵守桩机冲孔的安全操作规程，严禁违章作业。

（13）注意现场文明施工，对不用的泥浆池应及时填平；对正在使用的泥浆池加强管理，不得任泥浆溢流，捞取的沉渣应及时清走。

各个排污通道必须有标志，夜间有照明设备，以防踩入泥浆，跌伤行人。

2.钻机操作注意事项（1）、开机前的准备工作①检查地锚，埋深不能少于 1.2m，引出绳头应用钢丝绳，不宜用脆性材料。

②稳好钻机，塞垫好三角木，收紧绷绳，紧固所有连接螺丝。

检查钻具重量是否与钻机性能参数相符，所有钻头、抽筒均应焊有易拉、易挂、易捞装置。

一、一、交底目的为确保冲击钻钻孔桩施工过程中的安全，防止事故发生，现将冲击钻钻孔桩施工过程中的安全技术要求进行交底。

二、二、适用范围本交底适用于所有采用冲击钻进行钻孔桩施工的工程项目。

三、三、安全注意事项1. 人员安全：（1）进入施工现场人员必须佩戴安全帽，施工操作人员应穿戴好必要的防护用品，如安全带、防尘口罩等。

（2）高空作业人员必须系好安全带，并确保安全带连接牢固。

（3）施工人员应熟悉现场安全操作规程，严禁酒后作业。

2. 设备安全：（1）冲击钻、空压机、泥浆泵等设备在投入使用前，必须进行全面检查，确保设备运行正常。

（2）施工过程中，设备运行应保持平稳，禁止剧烈震动。

（3）设备操作人员应熟练掌握设备操作规程，确保设备安全运行。

3. 施工环境安全：（1）施工现场应保持整洁，清理现场杂物，防止滑倒、绊倒事故发生。

（2）施工现场应设置警示标志，明确危险区域，防止人员误入。

（3）夜间施工时，施工现场应安装照明设施，确保施工人员视线清晰。

4. 施工材料安全：（1）施工材料应存放整齐，不得随意堆放，防止火灾、坍塌等事故发生。

（2）施工材料应按照规定进行储存，确保材料质量。

四、四、施工过程安全要点1. 钻孔前，应检查钻孔桩位置，确保桩位准确。

2. 钻孔过程中，应密切关注钻头运行状态，防止钻头卡钻、断裂等事故发生。

3. 钻孔过程中，应保持孔内水位稳定，防止孔壁坍塌。

4. 钻孔过程中，应控制冲程，确保钻孔质量。

5. 钻孔过程中，应勤松绳和适量松绳，防止打空锤。

6. 钻孔过程中，应保持孔内水位应高于护筒底口500mm以上，掏取钻渣和停钻时应及时补水，保持水头高度。

7. 遇到流砂现象时，应采取有效措施，防止孔壁坍塌。

五、五、应急措施1. 人员受伤：立即停止作业，对受伤人员进行急救，并及时联系医疗机构进行救治。

2. 设备故障：立即停止设备运行，切断电源，防止事故扩大，并及时联系维修人员进行处理。

3. 火灾：立即启动应急预案，组织人员进行灭火，并及时联系消防部门。

一、交底目的为确保冲击钻施工过程中的安全，预防事故发生，提高施工人员的安全意识，现将冲击钻三级安全技术交底如下。

二、交底对象1. 施工单位：项目经理、技术负责人、施工队长、班组长、作业人员。

2. 监理单位：总监理工程师、监理工程师、安全员。

三、交底内容1. 冲击钻施工基本要求（1）冲击钻施工前，应进行现场勘察，了解地质情况，确定施工方案。

（2）施工人员必须经过专业培训，取得上岗证，熟悉冲击钻操作规程。

（3）施工过程中，严格遵守各项安全操作规程，确保施工安全。

2. 冲击钻施工安全措施（1）进入施工现场人员必须佩戴安全帽，施工操作人员应穿戴好必要的防护用品。

（2）泥浆池周围必须设置防护设施，高度1.2m。

成孔后，暂时不进行下道工序的孔，应设置警示标志。

（3）施工过程中，应确保钻机固定牢固，防止钻机倾倒。

（4）钻机操作人员应保持操作室清洁，严禁酒后操作。

（5）施工过程中，严禁无关人员进入施工现场。

3. 冲击钻施工事故预防与处理（1）发生意外情况时，立即停止施工，迅速撤离现场。

（2）如遇火警，立即使用灭火器进行灭火，并拨打119报警。

（3）如遇触电事故，立即切断电源，并进行急救。

（4）如遇人员受伤，立即进行现场急救，并拨打120急救电话。

4. 冲击钻施工安全检查（1）施工前，对施工现场进行安全检查，确保施工环境安全。

（2）施工过程中，定期对施工现场进行安全检查，发现问题及时整改。

（3）施工结束后，对施工现场进行全面清理，确保无安全隐患。

四、交底要求1. 施工单位应组织全体施工人员进行三级安全技术交底，确保人人掌握安全操作规程。

2. 监理单位应监督施工单位落实安全技术交底，确保施工安全。

3. 施工单位应将安全技术交底内容纳入施工日志，以便查阅。

4. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

五、交底时间根据施工进度，分阶段进行安全技术交底。

六、交底人1. 施工单位：项目经理、技术负责人、施工队长、班组长。
