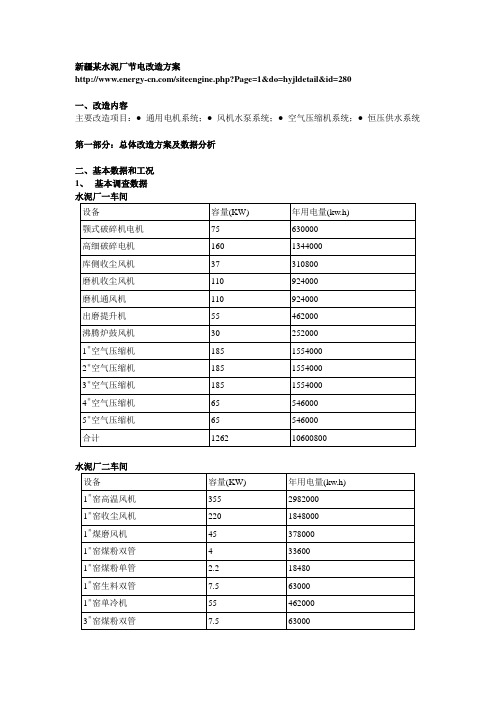

新疆某水泥厂节电改造方案/siteengine.php?Page=1&do=hyjldetail&id=280一、改造内容主要改造项目：● 通用电机系统；● 风机水泵系统；● 空气压缩机系统；● 恒压供水系统第一部分：总体改造方案及数据分析二、基本数据和工况1、基本调查数据水泥厂一车间水泥厂二车间水泥厂四车间水泥厂五车间水泥厂七车间二、电机的节电原理及措施通过对该水泥厂的设备的详细勘测，针对不同设备，我们采用不同的节电措施，即保证设备的正常运行，又可降低设备的运行功耗，从而达到节能将耗的目的。
所采用的节能措施主要包括增加静止进相器、电网及设备连续无功补偿、就地补偿、变频改造等多项节能技术。
（一）电机节电概述电机在实际应用当中很少与现场工艺要求完全匹配。
一般在设计选型过程中都会根据负载大小留有25％的余量。
在实际工作中，由于工艺的不同，电机不可能连续工作在额定转速下，有可能很长时间是处于轻载或者空载运行，即所谓“大马拉小车”。
对于电机处于轻重载变动状态下的情况，我们可以在电机处于轻载下用Y型接线法，重载下用△型接线法。
其节电原理是在负载率高时保持在△状态下运行，在负载低于某一值时，电机转换到Y状态下运行，负载率上升到某一值时，电机再转换回到△状态下运行，在△与Y相互转换过程中，补偿装置始终保持适应两种运行状态进行自动适时补偿，一般情况可将现场功率因数提高到0.9以上。
节电来自两个方面：一方面是Y运行时输出功率的下降而节电；另一方面是通过提高功率因数降低设备与线路损耗而节电。
电动机绕组接线方式由△改为Y之后，定子绕组每相电压降为原来的1/√3,铁耗下降2/3，由于电动机转矩与电压平方成正比，所以转矩下降为原来的1/3。
变换接线方式后，由于电动机转速几乎不变，其机械损耗也基本不变，因此，其功率也几乎下降为原来的1/3。
而其功率因数和定子电流也明显得到改善。
（二）综合节电措施1、不改变转速：在不改变电机频率（转速）的情况下，我们主要是针对电机与负载的空间而节电。

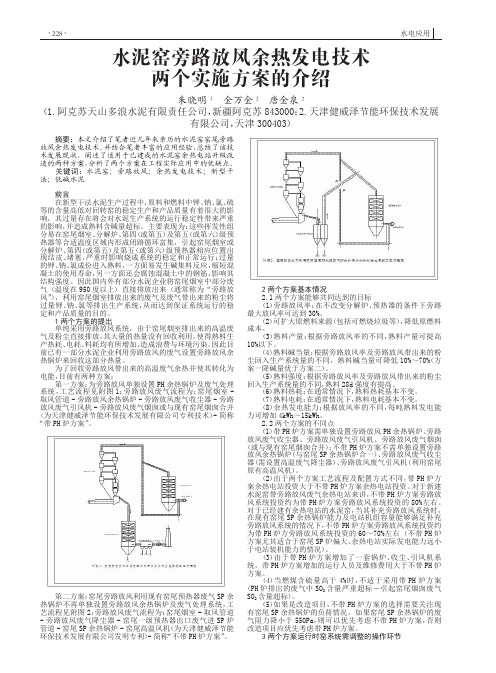

水泥窑旁路放风余热发电技术两个实施方案的介绍朱晓明1金万金2唐金泉2（1.阿克苏天山多浪水泥有限责任公司，新疆阿克苏843000；2.天津健威泽节能环保技术发展有限公司，天津300403）摘要：本文介绍了笔者近几年来亲历的水泥窑窑尾旁路放风余热发电技术。
并结合笔者丰富的应用经验，总结了该技术发展现状，阐述了适用于已建成的水泥窑余热电站升级改造的两种方案，分析了两个方案在工程实际应用中的优缺点。
关键词：水泥窑；旁路放风；余热发电技术；新型干法；低碱水泥前言在新型干法水泥生产过程中，原料和燃料中钾、钠、氯、硫等的含量高低对回转窑的稳定生产和产品质量有着很大的影响，其过量存在将会对水泥生产系统的运行稳定性带来严重的影响，并造成熟料含碱量超标。
主要表现为：这些挥发性组分易在窑尾烟室、分解炉、第四（或第五）及第五（或第六）级预热器等合适温度区域内形成闭路循环富集，引起窑尾烟室或分解炉、第四（或第五）及第五（或第六）级预热器相应位置出现结皮、堵塞，严重时影响烧成系统的稳定和正常运行；过量的钾、钠、氯成份进入熟料，一方面易发生碱集料反应，缩短混凝土的使用寿命，另一方面还会腐蚀混凝土中的钢筋，影响其结构强度。
因此国内外有部分水泥企业将窑尾烟室中部分废气（温度在950度以上）直接排放出来（通常称为“旁路放风”），利用窑尾烟室排放出来的废气及废气带出来的粉尘将过量钾、钠、氯等排出生产系统，从而达到保证系统运行的稳定和产品质量的目的。
1两个方案的提出单纯采用旁路放风系统，由于窑尾烟室排出来的高温废气及粉尘直接排放，其大量的热量没有回收利用，使得熟料生产热耗、电耗、料耗均有所增加，造成浪费与环境污染。
因此目前已有一部分水泥企业利用旁路放风的废气设置旁路放风余热锅炉来回收这部分热量。
为了回收旁路放风带出来的高温废气余热并使其转化为电能，目前有两种方案：第一方案：为旁路放风单独设置P H余热锅炉及废气处理系统，工艺流程见附图1：旁路放风废气流程为：窑尾烟室-取风管道-旁路放风余热锅炉-旁路放风废气收尘器-旁路放风废气引风机-旁路放风废气烟囱或与现有窑尾烟囱合并（为天津健威泽节能环保技术发展有限公司专利技术）-简称“带P H炉方案”。
