关于风机变频改造的节能计算

锅炉风机变频节能方案一、在提倡环保与节能国际前提下，众多厂家的锅炉风机都在运用风门的开度来调节其风量，用风门档板调节风量时，风机长期工作在额定转速下，不可避免其风量（或能量）有相当部分会损失在档板上，存在着能耗较大、设备损坏率高、维修难度大等特点。

如采用变频调速实施对该系统的改造，可发挥该系统的节能潜力。

由于电机轴功率与转速的三次方成正比的关系可知，转速若降低一些，风机轴功率则成三次方关系下降，即风机所损耗的电能大大下降。

在交流调速中，根据交流电机的调速公式，电机转速n＝60f(1-s)/p可把调速方式分为三大类:1.改变电动的转差率S。

2.改变电动机的极对数P。

3.改变电源的频率f。

以上三者均可调速,但改变电机的极对数相当困难,并且不能实现无级调速,改变电机的转差率会带来较大的转差损耗,使效益值降低,而且调速范围也受限制.只有改变电源频率的方法,从高速到低速都可保持高效率、宽范围和高精度的调速性能；因此交流调速以变频调速器最为可行。

二、节能理论分析由流体力学原理知，风机的风量Q与转速n成正比，风压H与转速n的平方成正比，所消耗的功率P等于风量Q与风压H之积（即功率与转速的立方成正比，）具体关系表达式：即Q=K1n；H=K2n²；P=Q×H=K1K2n³其中K1，K2，K3——是比例系数当用档板的开度来控制风量大小时，管阻档板阻曲线与功率P变化，由曲线1到曲线路，风量减少了，而功率却没有减少多少。

而通过改变转速n来调节风量情况就不同了。

调节转速时H-Q曲线由曲线1到曲线2，档板开度100%时，管阻曲线不变，功率节省了很多。

节省量，其中n1为调节前转速，n2为调节后转速。

从风机使用的一般性经验我们可以知道：工频状态下用风门（风阀）调节风量的风机在使用过程中的负荷是在50%~100%之间波动；负荷越小风门（风阀）的节流损失就越大，风机电机的空载损耗就显得更加突出，风机效率也就越低；而改为变频调节方式（即电机改变供电频率的方式）就几乎不存在风门的节流损失和风机电机的空载损耗，同时变频装置采用软启动方式也不存在启动冲击电流，对于短路容量有限的厂用电系统也可提高其安全系数。

节能原理及计算方法一、节能原理风机和水泵，前者工作介质为液体，均属于流体机械设备。

下面以风机为例说明它们的工作特性。

特别是离心式风机及水泵，工作特性基本相同。

以下就以风机为例说明他们的调速工作原理。

风机的工作特性图如下：风机的工作特性图由上图可以看出，风机工作的位置，即风机的风量是由风机特性曲线（风压特性）和管网特性曲线（风阻特性）决定的，无论是改变风机的特性曲线，或者是改变管网特性曲线，都可以达到改变风量的目的。

图中：风机特性曲线 HA =kQ12K——风机特性系数；管网特性曲线 HA =Hc-λQ12λ——管网特性系数。

（一）工频工作方式工频工作方式是指泵的特性曲线保持不变，而改变管网特性曲线。

通常采取的方式是保持风机的特性曲线不变，即不改变风机的转速，而用调节挡板改变出风口的大小，达到改变风量的目的。

如下图所示：工频工作方式时风机的工作特性图从图中可以看出，风机工作在A点时，风量为Q1，风压为H1。

保持风机的转速不变，用挡板将风量调节为Q2时，风压将上升到H2，风机工作点变为B点。

由于挡板的节流作用，风道的阻力曲线变为OB。

风机工作在A点时，其功率为PA ＝H1×Q1/102；风机工作在B点时，其功率为PB ＝H2×Q2/102。

虽然Q2<Q1，但H3>H1，所以PA与为PB的值变化不大，说明采用工频工作方式时，改变风机的风量，风机的轴功率减小有限。

（二）变频工作方式变频工作方式是指管网特性曲线保持不变，而改变风机的特性曲线。

通常采取的方式是保持管网特性曲线不变，即不改变风机出口的大小，而改变风机的特性曲线，即改变风机的转速，达到改变风量的目的。

如下图所示：风机工作在A点时，其功率为PA ＝H1×Q1/102；风机工作在B点时，其功率为PB ＝H2×Q2/102。

Q 2<Q1，而且 H2>H1，所以PA与为PB的值变化较大，说明采用变工频工作方式时，改变风机的风量，风机的轴功率减小很大，节能效果显著。

变频器节能效率计算标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]概述在许多情况下, 使用变频器的目的是调速, 尤其是对于在工业中大量使用的风扇、鼓风机和泵类负载来说, 设计选型往往以最大工况来选。

与实际的工况存在较大的可调整空间。

在运行中根据实际运行需要，按照流量、杨程等调节电动机的转速，从而改变电动机的输出转矩和输出功率，以代替传统上利用挡板和阀门进行的流量和扬程的控制, 节能效果非常明显。

同时分析变频器在选型、应用中的注意事项。

1变频调速原理三相异步电动机转速公式为:60fn=式中：n-电动机转速，r/min；f-电源频率，Hz；p-电动机对数s-转差率,从上式可见交流电动机的调速可以概括为改变极对数，控制电源频率以及通过改变参数如定子电压、转子电压等使电机转差率发生变化等几种方式。

变频器效率维持在94%~96%，变频调速是一种高效率、高效能的调速方式，使异步电动机在整个工作范围内保持正常的小转差率下运转，实现无极平滑调速。

变频工作原理异步电动机的额定频率称为基频，即电网的频率，在我国为50Hz 。

电机定子绕组内部感应电动势为U 1≈U 1=4.44U 1UU 11式中U 1-定子绕组感应电动势，V ；1-气隙磁通，Wb ； U -定子每相绕组匝数；U 1-基波绕组系数。

在变频调速时，如果只降低定子频率U 1，而定子每相电压保持不变，则必然会造成1增大。

由于电机制造时，为提高效率减少损耗，通常在U 1=U U ，U 1=U U 时，电动机主磁路接近饱和，增大1势必使主磁路过饱和，将导致励磁电流急剧增大，铁损增加，功率因素降低。

若在降低频率的同时降低电压使U 1U 1⁄保持不变则可保持1不变从而避免了主磁路过饱和现象的发生。

这种方式称为恒磁通控制方式。

此时电动机转矩为T =U 1UU 12π(U 2U +UU 22U 2)(U 1U 1)2式中T -电动机转矩，；U 1—电源极对数；U—磁极对数；U—转差率；U2—转子电阻；U2—转子电抗；由于转差率U较小，(U2U⁄)2U22则有T≈U1UU12πU2U(U11)2=UU1U其中U=U1U2πU2(U1 U1)2由此可知：若频率U1保持不变则T∝s；若转矩T不变则s∝1U1⁄；常数由此可知：保持U1U1=⁄常数，最大转矩和最大转矩处的转速降落均等于常数，与频率无关。

关于风机变频改造的节能计算风机变频改造是一种常见的节能技术，通过改变风机的驱动方式，将传统的恒速供风方式改为变频调速供风方式，能够有效地提高风机的运行效率和控制精度，从而实现节能减排的目的。

在进行风机变频改造时，需要对其节能效果进行计算评估，以确定改造的效果和节能潜力。

风机变频改造的节能计算主要考虑两个方面，即变频调速带来的机械能消耗减少和电能消耗减少。

下面将详细介绍风机变频改造的节能计算方法。

1.机械能消耗减少风机变频调速可以根据实际需要灵活地调整风机的运行转速，避免了传统的恒速运行模式下风机过大的额定负载，降低了系统中的机械能消耗。

机械能消耗的节能计算公式如下：节能率=(1-新风机转速/额定负载转速)×100%其中，新风机转速是风机进行变频改造后的实际转速，额定负载转速是经过计算得到的风机在实际需求工况中的额定转速。

节能率越高，表示通过风机变频改造减少的机械能消耗越多。

2.电能消耗减少风机变频调速还可以避免传统的恒速运行模式下由于流量控制的不准确而造成的额外阻力损失，进而减少系统的电能消耗。

电能消耗的节能计算公式如下：节能率=(1-新风机功率/额定负载功率)×100%其中，新风机功率是风机进行变频改造后的实际功率，额定负载功率是经过计算得到的风机在实际需求工况中的额定功率。

节能率越高，表示通过风机变频改造减少的电能消耗越多。

需要注意的是，风机变频改造的节能计算需要根据实际情况进行，包括风机的型号、负载特性、运行条件等因素的考虑。

在进行节能计算时，还需要获取相应的参数数据，包括风机的额定功率、额定转速、额定流量等信息。

同时，还需要收集对比研究数据，即变频前后的运行参数、节能措施前后的能耗统计数据等，进行综合分析和计算。

风机变频改造的节能计算不仅可以用于风机的节能改造方案的确定，还可以用于节能成本和回报周期的评估。

通过对节能效果的精确计算，可以为企业决策者提供科学、准确的节能改造方案，帮助其合理安排资源，降低能耗成本，提高能源利用效率。

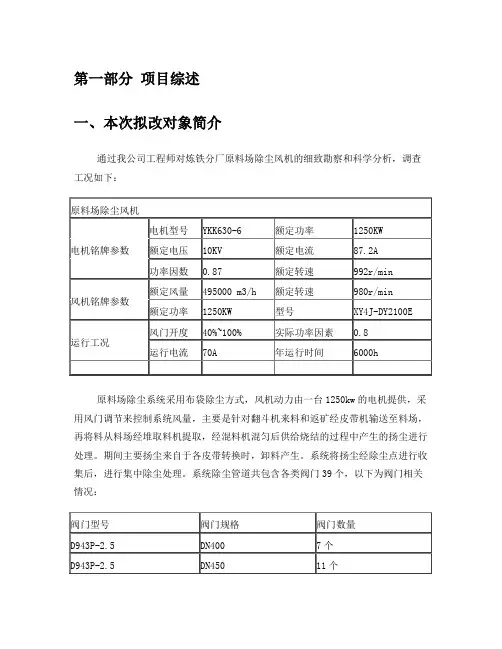

第一部分项目综述一、本次拟改对象简介通过我公司工程师对炼铁分厂原料场除尘风机的细致勘察和科学分析，调查工况如下：原料场除尘系统采用布袋除尘方式，风机动力由一台1250kw的电机提供，采用风门调节来控制系统风量，主要是针对翻斗机来料和返矿经皮带机输送至料场，再将料从料场经堆取料机提取，经混料机混匀后供给烧结的过程中产生的扬尘进行处理。

期间主要扬尘来自于各皮带转换时，卸料产生。

系统将扬尘经除尘点进行收集后，进行集中除尘处理。

系统除尘管道共包含各类阀门39个，以下为阀门相关情况：二、本项目实施的必要性原料场除尘风机采用调节阀的方式调节系统参数，这种调节方式是最原始的调节方法，仅仅是改变通道的流通阻力，其开合度大小不与流量成比例，从而驱动源的输出功率并没有改变，浪费了大量电能，而且调节阀调节人工操作控制精度差、无法实现自动化控制，容易误操作，且设备使用效率不高，不能充分满足工艺要求。

经我司技术人员根据风机工况进行多次检测，如采用适配风机加变频调速，年节能量在42万Kwh。

原料场除尘系统覆盖范围广，除尘点多且位置分散，除尘管道比较长且弯道多，导致风阻、风损增大，进而降低了除尘风量和风压，导致除尘效果差，达不到环保要求。

由于大功率电机的起停和非线性负载的使用，供电线路中电压、电流谐波含量大；电力污染较严重；电压、电流波形失真；设备及短网损耗大、输送效率降低。

电力系统低劣的电力品质，易造成输电线路及电机等设备温升增高，噪音增大，损耗增加，设备故障率上升，严重时可引起开关保护跳闸和其它停车事故，增加企业生产成本，造成设备维修成本升高、生产不稳定等危害。

因此企业有必要采取有效措施减少能源的浪费，提高除尘系统能源利用率，提升系统除尘效果。

第二部分技术方案一、技术方案设计的原则与思路1、设计原则：兼顾人、环境、资源与效益的整体平衡a．总体布局，分步实施；b．对企业生产影响最小；c．技术成熟度大；d．节能效益可以准确计量验证；2、设计思路：3EM能效管理架构通过实践我们注意到，能源的利用效率最大化，主要源于三个层面：本次改造拟对原料场除尘风机进行变频改造，根据负荷需要，改变输入电机的电压和频率，精准调节电机转速降低电耗。

容海热电厂一次风机变频改造节能分析【摘要】容海热电厂一次风机风门开度平均在45%左右，风门节流损耗很大，同时存在风道磨损严重，风机控制特性变差等问题。

对一次风机进行变频改造后，不仅节约了能源，同时延长了设备使用寿命，保证了机组的经济运行。

【关键词】一次风机，变频改造，节能分析1.机组运行情况容海热电厂于2003年投入运行，属于煤矸石资源综合利用热电厂，装配2台480t/h循环流化床锅炉，2台135mw发电机组，配套4台一次风机。

由实际运行数据得知，当发电机组负荷为80～130mw 时，一次风机风门开度在30～40%之间，电机电流在120～140a左右。

机组负荷变化范围很大，而风门开度变化很小，一次风机经常处于低效率工况下运行。

因为一次风机风门调节方式为挡板调节，节流损失很大，经济性较差，同时，还存在如下问题：（1）配套电机在额定转速下运行，挡板调节节流损失大，造成风道压力过高，威胁系统设备密封性能，同时风道磨损严重。

（2）长期风门调节，加速风门自身磨损。

（3）设备使用寿命短，维护量大，维修成本高。

2.改造的必要性近十多年来，变频器在控制领域的应用已经非常广泛[1]，同时鉴于上述原因，对一次风机进行变频改造，实现节约厂用电，提高效率的目标。

通过高压变频器对风机配套电机进行变频控制，实现了风量的变负荷调节。

这样，不仅降低了节流损失，提高了风门控制特性，而且降低了风门磨损，减轻了对风道密封性能的破坏，延长了设备的使用寿命，最终改善了系统的经济性，降低厂用电率，节约了能源。

3.改造方案为了保证系统的可靠性，加装工频旁路装置，变频器采用一拖一控制方案，其中设备控制方式有以压力、流量为控制对象的闭环控制和以转速、频率为控制对象的开环控制，可以通过人机界面（触摸屏）进行设置，满足不同的工况要求。

当变频器出现故障时，可手动切换到工频运行状态下，保证电动机的正常工作，以保障生产需要，其工作原理图1如示[2，3]。

风机变频节能改造技术方案
一、节能改造方案背景
风机是一种广泛使用的电动机，用于输送空气或其他气体，是工业生产中的重要设备。

由于生产过程中风机的使用时间较长，其耗能量较大。

如果不采取有效措施，将会使得生产成本增加，影响公司的经济效益。

因此，通过变频节能改造技术，以保证风机工作安全、稳定、高效可靠，是当前比较热门的节能技术之一
1、采用新型变频器采用变频技术进行变频节能改造的关键设备是电子变频器，它可以控制电机的转子转速，从而达到控制风机转速的目的，从而节约能耗。

2、安装控制系统为了使电子变频器更好地控制风机的转速，需要安装一套功能全面的控制系统，它可以从用户的不同需求出发，控制风机的转速，使之转速稳定，有效地提高风机的运行效率和节省能耗。

3、节能系统的维护为了保证变频节能改造工程的持续发挥作用，应定期对安装的节能系统进行维护，以确保系统的运行正常。

三、变频节能改造技术方案的经济效益分析
1、节约能源
变频节能改造技术可以有效控制风机的运行效率，节约能源，减少耗能量，可以节省大量能耗，使企业能耗更加节约，节省开支。

风机变频节能改造技术方案引言随着工业化进程的加速和国家能源政策的调整，能源消费已成为影响我国经济发展和可持续发展的重要因素。

在这种情况下，如何降低企业的能源消耗，变得越来越重要。

目前，风机变频节能成为降低能耗的重要方式之一，因为风机系统是通用的能耗设备，广泛应用于化工、电力、汽车、航空等领域。

因此，在本文中，我们将详细探讨风机变频节能改造技术方案，包括技术原理、影响因素、实施步骤等方面的内容，以期提高企业的能源利用率和整体经济效益。

技术原理风机变频节能的基本原理要理解风机变频节能技术，首先需要了解风机的基本原理。

普通三相感应电机运行时转速基本上与电网频率成正比，当电网变频时，如果保持电压与频率的比值不变，则电机转速不变。

由于风机负荷为压力负载，所以通常情况下会有一定的压差，这将导致风机的流量不稳定，速度不能维持在额定值上，真正的吸入功率将增加，而容积流量增加。

当转速降低时，气体的密度增加，从而增加了气体体积流量，这将进一步增加了工作点。

因此，在转动时，流量还需加速到一定程度，从而减少风机所消耗的能量。

风机变频节能原理是将常规的电动机驱动风机系统改变成交流驱动风机系统，风机系统中使用的交流电机称为变频电机。

变频电机能够根据负载需求提供符合等效滑动频率的转速。

由于此技术在工作时具有更高效的响应和更快的调速能力，所以在提供高质量的空气和水流率时，比传统驱动风机更为高效。

风机变频节能技术的节能原理风机变频节能技术的节能原理是通过调节变频电机的转速来达到节能目的。

通常，风机系统在工作时，会受到一定的操作约束，特别是在流量、压力、负载等方面。

当这些要素发生变化时，风机将消耗更多的能量来维持正常操作，从而导致能源浪费。

而变频调速技术可以根据实际需要实现变频电机的调速，从而保证能源的高效利用。

影响因素1. 变频器的型号和制造技术变频器是实现风机变频节能技术的关键设备，因此，变频器型号和制造工艺对节能损失、条件细节等方面产生直接影响。

风机水泵负载变频调速节能原理相似定律：两台风机或水泵流动相似，在任一对应点上的统计和尺寸成比例，比值成相等，各对应角、叶片数相等，排挤系数、各种效率相等。

流量按照相似定律，由连续运动方程流量公式：φπηη⨯⨯⨯⨯⨯=⨯⨯=d D A vm vm vv v q流速公式： 60π⨯⨯=n D v m 式中：q v——体积流量，s m3；ηv——容积效率，实际容积效率约为0.95；A ——有效断面积（与轴面速度vm垂直的断面积），m²；D ——叶轮直径，m ； n ——叶片转速，r/mi n ； b ——叶片宽度，m ；vm——圆周速度，m/s ；φ——排挤系数，表示叶片厚度使有效面积减少的程度，约为0.75～0.95；按照电机学的基本原理，交流异步电动机转速公式： p f s n ⨯⨯-=60)1( 式中： s ——滑差； P ——电机极对数； f ——电机运行频率。

流量、转速和频率关系式：f n q v∞∞⇒ 可见流量和转速的一次方成正比，和频率的一次方成正比。

扬程按照流体力学定律，扬程公式：²21v m H ⨯⨯=ρ 扬程、转速和频率关系式：可见扬程和转速的二次方成正比，和频率的二次方成正比。

式中：H ——水泵或风机的扬程，m ；功率风机水泵的有效功率：每秒钟流体经风机水泵获得的能量。

水泵：H g q Pve⨯⨯⨯=ρ或 风机：P q P ve⨯=可见有效功率和转速的三次方成正比，和频率的三次方成正比。

式中：Pe——有功功率，w ；ρ——流体质量密度，m Kg3；P ——压力，Pa ；电量风机水泵效率：有效功率和轴功率之比。

ηp轴功率：电动机输出给风机水泵的功率。

轴功率（电动机的输出功率）公式： ηρpvshHg q P⨯⨯⨯=⇒水泵ηpvshPq P⨯=⇒风机电动机和风机水泵的传动效率： ηc电动机效率：ηm电量（电动机的输入功率）公式：ηηmcshgP P ⨯=ηηηρpmcvgHg q P⨯⨯⨯⨯⨯=⇒水泵ηηηρpm c gPP⨯⨯⨯=⇒风机节能工频状态下的耗电量计算Pd ：电动机功率 ； ηd ：电动机效率 ； U ：电动机输入电压 ； I ：电动机实际运行电流 ；cos φ：功率因子。

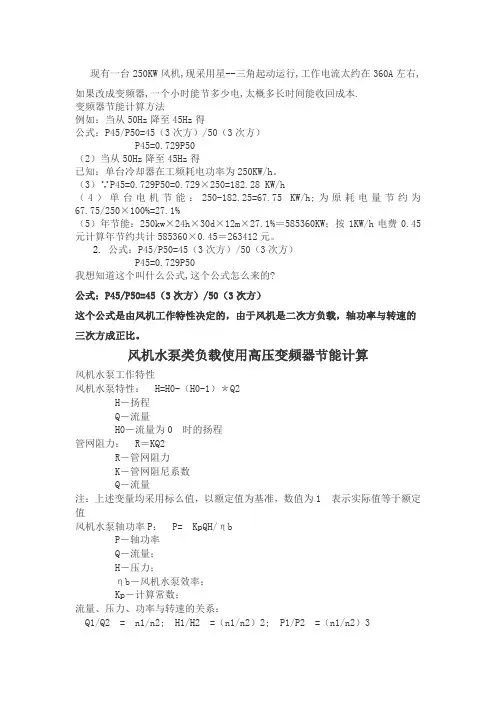

现有一台250KW风机,现采用星--三角起动运行,工作电流太约在360A左右,如果改成变频器,一个小时能节多少电,太概多长时间能收回成本.变频器节能计算方法例如：当从50Hz降至45Hz得公式：P45/P50=45（3次方）/50（3次方）P45=0.729P50（2）当从50Hz降至45Hz得已知：单台冷却器在工频耗电功率为250KW/h。

（3）∵P45=0.729P50=0.729×250=182.28 KW/h（4）单台电机节能：250-182.25=67.75 KW/h;为原耗电量节约为67.75/250×100%=27.1%（5）年节能：250kw×24h×30d×12m×27.1%＝585360KW；按1KW/h电费0.45元计算年节约共计585360×0.45＝263412元。

2. 公式：P45/P50=45（3次方）/50（3次方）P45=0.729P50我想知道这个叫什么公式,这个公式怎么来的?公式：P45/P50=45（3次方）/50（3次方）这个公式是由风机工作特性决定的，由于风机是二次方负载，轴功率与转速的三次方成正比。

风机水泵类负载使用高压变频器节能计算风机水泵工作特性风机水泵特性：H=H0-（H0-1）＊Q2H－扬程Q－流量H0－流量为0 时的扬程管网阻力：R＝KQ2R－管网阻力K－管网阻尼系数Q－流量注：上述变量均采用标么值，以额定值为基准，数值为1 表示实际值等于额定值风机水泵轴功率P：P= KpQH/ηbP－轴功率Q－流量；H－压力；ηb－风机水泵效率；Kp－计算常数；流量、压力、功率与转速的关系：Q1/Q2 = n1/n2; H1/H2 =（n1/n2）2; P1/P2 =（n1/n2）3■变阀控制变阀调节就是利用改变管道阀门的开度，来调节泵与风机的流量。

变阀调节时，泵或风机的功率基本不变，泵或风机的性能曲线不变，而管道阻力特性曲线发生变化，泵或风机的性能曲线与新的管道阻力特性曲线的交点处就是新的工作点。

变频调速节能量的计算方法一、概述据统计，全世界的用电量中约有60%是通过电动机来消耗的。

由于考虑起动、过载、安全系统等原因，高效的电动机经常在低效状态下运行，采用变频器对交流异步电动机进行调速控制，可使电动机重新回到高效的运行状态，这样可节省大量的电能。

生产机械中电动机的负载种类千差万别，为便于分析研究，将负载分为平方转矩﹑恒转矩和恒功率等几类机械特性，本文仅对平方转矩﹑恒转矩负载的节能进行估算。

所谓估算，即在变频器投运前，对使用了变频器后的节能效果进行的计算预测。

变频器一旦投运后，用电工仪表测量系统的节能量更为准确。

现假定，电动机系统在使用变频器调速前后的功率因数基本相同，且变频器的效率为95%。

在设计过程中过多考虑建设前，后长期工艺要求的差异，使裕量过大。

如火电设计规程SDJ-79规定，燃煤锅炉的鼓风机,引风机的风量裕度分别为5%和5～10%，风压裕度为10%和10%～15%，设计过程中很难计算管网的阻力，并考虑长期运行过程中可能发生的各种问题，通常总把系统的最大风量和风压裕量作为选型的依据，但风机的系列是有限的，往往选不到合适的风机型号就往上靠，大20%～30%的比较常见。

生产中实际操作时，对于离心风机﹑泵类负载常用阀门、挡板进行节流调节，则增加了管路系统的阻尼，造成电能的浪费；对于恒转矩负载常用电磁调速器﹑液力耦合器进行调节，这两种调速方式效率较低，而且，转速越低，效率也越低。

由于电机的电流的大小随负载的轻重而改变,也即电机消耗的功率也是随负载的大小而改变，因此要想精确地计算系统的节能是困难的，在一定程度上影响了变频调速节能的实施。

本文介绍用以下的公式来进行节能的估算。

二、节能的估算1、风机、泵类平方转矩负载的变频调速节能风机、泵类通用设备的用电占电动机用电的50%左右,那就意味着占全国用电量的30%。

采用电动机变频调速来调节流量，比用挡板﹑阀门之类来调节，可节电20%～50%，如果平均按30%计算，节省的电量为全国总用电量的9%，这将产生巨大的社会效益和经济效益。

风机变频节能方法风机是一种依靠输入机械能来提高气体压力并排送气体的从动流体机械。

气体压缩与气体输送机械是将旋转的机械能转换为气体压力能及动能，并将气体输送出去的机械。

我国所述的风机是对气体压缩与气体输送机械的简称，风机可以按照多种分类方式分为许多种不同的类型，鼓风机、通风机、风力发电机等都是常说的风机。

由流体力学原理可知，风机的风量和电机的转速功率有很大的关联：风机的风量和风机的转速成正比，风机的风压和风机的转速平方成正比，而风机的轴功率等于风量和风压之间的乘积，所以风机的轴功率与风机的转速三次方也成正比。

随着近些年来变频技术不断的完善、发展及进步。

风机的变频调速性能越来越发达，在很大程度上节约了能源，已经被广泛的应用于多种领域。

风机变频节能方法所获得的节能效益为各行各业的企业带来了不少的经济效益，极大的推动了社会工业生产的自动化发展进程。

一、风机的变频节能原理目前情况下的风机设备大多数是采用异步电动机进行直接驱动的方式来实现风机的节能的，此种方式存在着一定的缺陷和问题，例如电气保护的特性较差、所启动的电流过大、产生机械冲击等。

在电机的负载过大的情况下，会在一定程度上影响、减少设备的使用寿命，还会导致出现一些机械故障，经常发生出现电机发烫被烧毁等不良故障。

变频风机图风机变频调速器是现代社会上的一种新型的节能产品，在管路性能的曲线不变的情况下，变速调节用变速来改变风机的性能曲线，进而改变其工作点。

风机变频调速器具有容易操作、控制精度较高、性能较高、不用进行维护等等多个优点。

在其他条件没有发生改变的情况下，对异步电动机定进行改变，子端输入电源频率进而改变电动机的转速是风机变频调速技术基本的工作原理。

电机转速和工作电源输入频率成正比的关系：n=60(f-s)/p，公式中，n用来表示转速，f用来表示输入频率，s用来表示电机转差率，p用来表示电机磁极对数。

出口挡板的控制，在开度减小的情况下，风阻会有所增加，不适合对风量进行大范围的调节。

风机、泵类节能改造方案一、风机、泵类节能概述对于离心式风机、水泵的变频调速改造同样有巨大的节能潜力。

通过沸腾式锅炉高压离心式风机应用变频调速的方法调节风量，证明其节能效果在30～50％，水泵的变频改造节能效果高达70％。

离心式风机、泵类设备的流量与转速成正比Q∝N，压力与转速平方成正比H∝N2，功率与转速的立方成正比P∝N3（Q：表示流量； N：表示转速；H：表示压力；P：表示功率）由上图（左）可知，改变转速其流量线性变化的功耗则是立方关系变化，因此在调节风量或流量时如降低20％的风量或流量，功耗则会下降50％。

但是必须注意，转速与压力是平方关系，当转速下降20％压力则会下降64％，因此必须要注意工艺要求压力范围不能像罗茨风机那样，不用考虑转速与风压的关系。

离心风机、泵类设备传统的风量、流量控制的，大量的能源耗在风门或截流阀的阻力上，风门或截流阀控制流量的功耗与流量关系：P＝P0＋K•Q；Q：表示流量；K：为系数； P：表示功耗；P0：表示基本功率。

由上图（右）比较风门或截流阀控制与变频调速调节，可以看到在流量变化范围，采用变频调速的方法具有很大的节能潜力，因此在工厂的供水泵或其它离心风机上进行变频改造同样会取得很大的节能效果。

变频节能技术在风机上应用后不但节省了电费支出（节电率可达30％-50％），提高了产品质量，也提高了使用上的灵活性，对不同工艺性要求适应性更强。

避免电机启动时的大电流冲击和电网电压降低，可明显减少风机叶轮、机壳及轴承的磨损，延长检修换件周期和设备使用寿命，节约维修费。

二、改造方案针对该工厂实际现状，提出对风机进行节能改造方案如下：1、设计原理整个系统控制方式采用闭环自动调节，用流量计检测进入蒸发器空气流量，输出0－10mA电流信号至PID控制器,与目标值进行比较，（目标值可由用户根据系统需要随意设定）进行PID运算，输出控制信号给变频器，当送风流量大于设定值时，变频器输出频率减小，当送风流量小于设定值时，变频器输出频率增加，最终控制送风机转速以调节送风量以达到系统要求。

风机的高压变频改造及节能效果发布时间：2022-06-14T09:21:23.946Z 来源：《新型城镇化》2022年12期作者：徐相国[导读] 随着社会发展和技术进步，在工业生产及加工业中风机应用得到了极大的普及，它也确实发挥了巨大的作用。

传统的定速工作的风机虽然初期投资少，控制简单，能量消耗在管网和风门中，但是随着风量的减少，其风压会增大，对管网造成损害，且导致能源浪费现象。

而这种能源的浪费不仅增加了企业的成本，更与我国的可持续发展战略相悖，已经受到企业和人们越来越多的诟病。

以高压变频方式进行调速的风机不仅能够通过变频器连续精确地调节转速，从而精确控制风量，而且对于生产能耗的降低起着极其重要的作用。

因此，对风机高压变频改造的研究不仅具有学术意义，其实践意义与商业价值也不容忽视。

徐相国黑龙江龙源新能源发展有限公司黑龙江哈尔滨 150000摘要：随着社会发展和技术进步，在工业生产及加工业中风机应用得到了极大的普及，它也确实发挥了巨大的作用。

传统的定速工作的风机虽然初期投资少，控制简单，能量消耗在管网和风门中，但是随着风量的减少，其风压会增大，对管网造成损害，且导致能源浪费现象。

而这种能源的浪费不仅增加了企业的成本，更与我国的可持续发展战略相悖，已经受到企业和人们越来越多的诟病。

以高压变频方式进行调速的风机不仅能够通过变频器连续精确地调节转速，从而精确控制风量，而且对于生产能耗的降低起着极其重要的作用。

因此，对风机高压变频改造的研究不仅具有学术意义，其实践意义与商业价值也不容忽视。

关键词：风机；高压变频改造；节能效果一、风机工作参数及相似理论1.1风机工作时的基本参数（1）风量Q，指在单位时间内流经风机的空气体积量（m3/s，m3/min，m3/h）。

（2）风压H，指在空气流经风机时，风机给予每立方米空气的总能量（kg·m），全称是风机的全压H（tkg·m/m3）。

风机的全压分为静压Hs和动压Hd两部分，公式为：Ht=Hs+Hd。
