博科光纤交换机基本配置

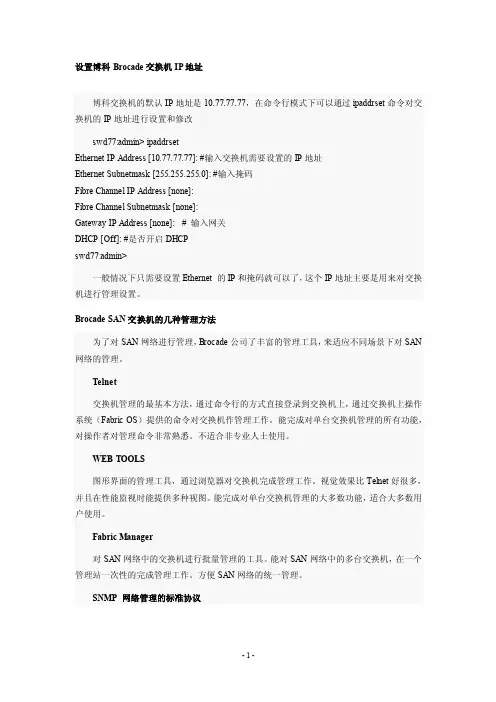

设置博科Brocade交换机IP地址博科交换机的默认IP地址是10.77.77.77，在命令行模式下可以通过ipaddrset命令对交换机的IP地址进行设置和修改swd77:admin> ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCPswd77:admin>一般情况下只需要设置Ethernet 的IP和掩码就可以了，这个IP地址主要是用来对交换机进行管理设置。

Brocade SAN交换机的几种管理方法为了对SAN网络进行管理，Brocade公司了丰富的管理工具，来适应不同场景下对SAN 网络的管理。

Telnet交换机管理的最基本方法，通过命令行的方式直接登录到交换机上，通过交换机上操作系统（Fabric OS）提供的命令对交换机作管理工作。

能完成对单台交换机管理的所有功能，对操作者对管理命令非常熟悉。

不适合非专业人士使用。

WEB TOOLS图形界面的管理工具，通过浏览器对交换机完成管理工作。

视觉效果比Telnet好很多，并且在性能监视时能提供多种视图。

能完成对单台交换机管理的大多数功能，适合大多数用户使用。

Fabric Manager对SAN网络中的交换机进行批量管理的工具。

能对SAN网络中的多台交换机，在一个管理站一次性的完成管理工作。

方便SAN网络的统一管理。

SNMP 网络管理的标准协议在Brocade交换机上运行有SNMP模块，让网络中的SNMP管理工作站对SAN网络完成管理工作。

通过管理工具，能完成对整个SAN网络的监视，但能修改的参数有限。

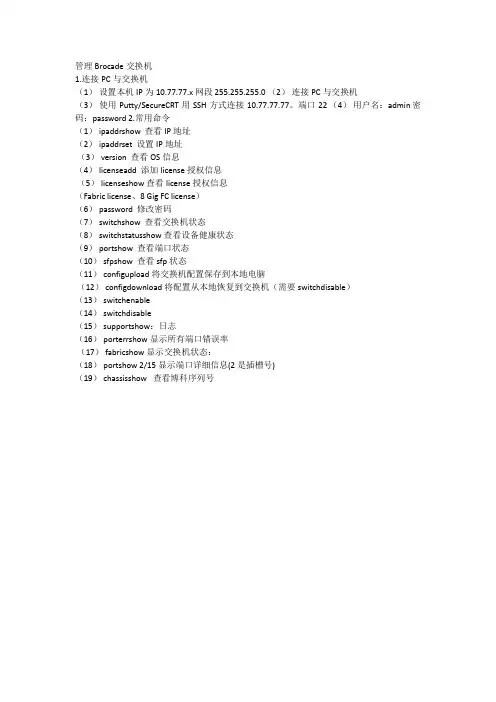

管理Brocade交换机
1.连接PC与交换机
（1）设置本机IP为10.77.77.x网段 255.255.255.0 （2）连接PC与交换机
（3）使用Putty/SecureCRT用SSH方式连接10.77.77.77。

端口22 （4）用户名：admin 密码：password 2.常用命令
（1） ipaddrshow 查看IP地址
（2） ipaddrset 设置IP地址
（3） version 查看OS信息
（4） licenseadd 添加license授权信息
（5） licenseshow 查看license授权信息
（Fabric license、8 Gig FC license）
（6） password 修改密码
（7） switchshow 查看交换机状态
（8） switchstatusshow 查看设备健康状态
（9） portshow 查看端口状态
（10） sfpshow 查看sfp状态
（11） configupload 将交换机配置保存到本地电脑
（12） configdownload 将配置从本地恢复到交换机（需要switchdisable）
（13） switchenable
（14） switchdisable
（15） supportshow：日志
（16） porterrshow显示所有端口错误率
（17） fabricshow显示交换机状态：
（18） portshow 2/15 显示端口详细信息(2是插槽号)
（19） chassisshow 查看博科序列号。

博科光纤交换机SW200E文档目录第一章、博科光纤交换机SW200E介绍 (2)第二章、博科光纤交换机SW200E配置方法 (3)1、图形管理界面介绍 (3)2、Zone的配置 (5)第三章、交换机信息收集Supportshow (16)2011年4月第一章、博科光纤交换机SW200E介绍Brocade SilkWorm 200E 交换机是4 Gbit/sec 速率的光纤通道交换机，可按需配置8－16个端口，为中小型和新用户提供了经济实用的SAN 解决方案，也为现有的SAN 提供了良好的技术升级选择。

为了便于新建用户部署SAN，SilkWorm 200E 提供了EZSwitchSetup 简便安装向导，并增强了多项重要的使用和配置功能。

SilkWorm 200E 可自动感应1、2和4 Gbit/sec 的光纤通道数据吞吐能力，同时还包括了多项可大大增强交换机运行性能的新功能。

因此，用户能够以较低的成本，享受到高性能SAN 所带来的优势。

4 Gbit/sec 光纤通道交换机适合入门级SAN在整个Fabric 中实现高可用性•最短路径路由(FSPF) •单个FRU, 冗余冷却风扇经济实用的可扩展性能• "用多少买多少"的灵活性，可按需配置8、12或16个端口(4个端口为一个扩展单元)•与SilkWorm 全系列交换机和导向器前后兼容高速、可靠的 4 Gbit/sec 性能• 1、2和4 Gbit/sec (全双工) 性能支持最大128 Gbit/sec 的无阻塞吞吐能力• 1、2和4 Gbit/sec 自动感应和速度匹配简化部署和管理• Brocade EZSwitchSetup 安装向导将SAN 部署简化为3个步骤•高级Fabric 服务，改进业务运营•每个端口统计数据，加快问题诊断和排除•支持通过WWN 进行由硬件执行的分区•基于SNMP v3 的界面•通过SSH (Secure Shell) 提供安全的Telnet 访问• Brocade Web 工具简化SAN 管理为多种SAN 环境提供最佳价值•为动态的SAN 环境提供完整的前后兼容性•支持异构环境: Windows 2000、Windows NT、UNIX、Linux、HPUX 和SolarisSAN 标准符合-- 软件Brocade 产品在广泛接受的工程实践和流程的基础上，符合SAN 的标准。

BROCADE博科光纤交换机的设置博科BROCADE交换机的设置博科登录管理模块IE：10.77.77.77 admin/password从Web 的Switch View中点Admin button输入user=admin pass=password。

Configuring IPClick the Network tab在配置IP同时，可配置Syslog的IP，用于记录系统的Log(Max 支持6个IP记录系统Log)Firmware Download1.Click the Firmware tab.2.Click the Firmware Download radio button.3.Type the host IP address, user name, password, and fullyqualified path to the file name.Configuring a Switch1.Click the Swicth T able2.Switches can be identified by IP address, domain ID, World Wide Name (WWN), 或通过命名来确定3.domain IDs一般是系统自动分配，但也可人工说明4.在这里可打印系统的配置信息View ReportRebooting the Switch1.Click the Firmware tab2.Click the Fastboot radio button.Configuring Ports（给Port 命名）1.可给每个Ports命名2.可给每个Ports端口设置Speed3.可设置Ports的Enable/Disable4.+Port（通过购买license）+SPFa)Install the Brocade Ports on Demand licensed product.b)+License Keyc)Enable the ports5.可改变Port口的距离（Long Distance）1)Click the Extended Fabric tab.下载Switch配置信息1.在Configure中2.输入Host IP User Name File Name和Password后Apply下载到指定的Server上3.配置文件也可上传Config DownLoad To Switch（相同配置一次，下载后上传就可）下载traceDumpTrace TableZone1.为了方便管理和区分WinZone,UnixZone,将应用分为不同的Zone进行管理（将应用主机HBA卡和存贮的Port口绑在一起，以应用起名Alias）2.一个Alias下放一个应用主机HBA卡联接的Switch上的Port+ 存贮的一个Port构成一个Zone)Selecting the Zoning Method一般选择Port Zone类型，就是按Port划Zone +Zone给新命名的Zone+Add Member(+Port),到命名的Zone中（一般Min 是两个Port,一个是存贮的，一个是主机的）这样不继的+Zone，到+完为止Create Config并将ZONE加入到CONFIG中把所有的Zone+到一个Config中，启动这个Config就完成了将Zone Member + 到这个Config中Save & Enable这CONFIGSwitch级联Enabling Long Distance Fabric Mode需要这个Brocade ExtendedFabrics licensese这是针对Port设置Long Distance（当然要有相应的License Key）级联1.修改两个交换机的IP和名字2.把两个交换机的域名改为不同。

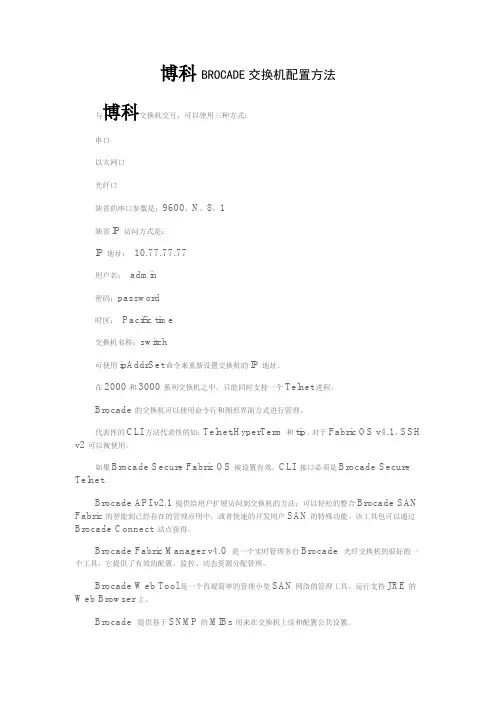

博科BROCADE交换机配置方法与博科交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址：10.77.77.77用户名：admin密码：password时区：Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。

在2000和3000系列交换机之中，只能同时支持一个Telnet进程。

Brocade的交换机可以使用命令行和图形界面方式进行管理。

代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。

对于Fabric OS v4.1，SSH v2可以被使用。

如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。

该工具包可以通过Brocade Connect 站点获得。

Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。

Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。

运行支持JRE的Web Browser上。

Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。

串口管理:n一条串口连接电缆DB9 (female-to-female)n使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX: tipu Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600u安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。

Brocade(博科)光纤交换机配置手册
Brocade(博科)光纤交换机配置手册
1、通过IE浏览器连接到交换机（前提：装有JAVA插件）
打开IE浏览器，在地址栏输入交换机的IP地址，回车进入之后，输入管理员用户名和密码登陆，缺省用户名：Admin,密码：password ,界面如下（图一）
图一
2、点击ZONE ADMIN，进入图二界面：
图二
3、选择第一个项Switch/Port Level Zon…，点击OK，进入界面如下（图三）
图三
4、点击PORT ZONE进入端口ZONE设置，首先CREATE ZONE，输入ZONE名称，双击端口号追加到Members成员，追加完毕之后点击APPLY，一个zone创建完成。

以相同的方式创建其他ZONE。

5、点击port confige，进入图四：
图四
6、点击Create Cfg，输入CFG名称，在FC MEMBERS中加入需要的zone，点击APPLY.
7、点击ENABLE CONFIGE，如图五。

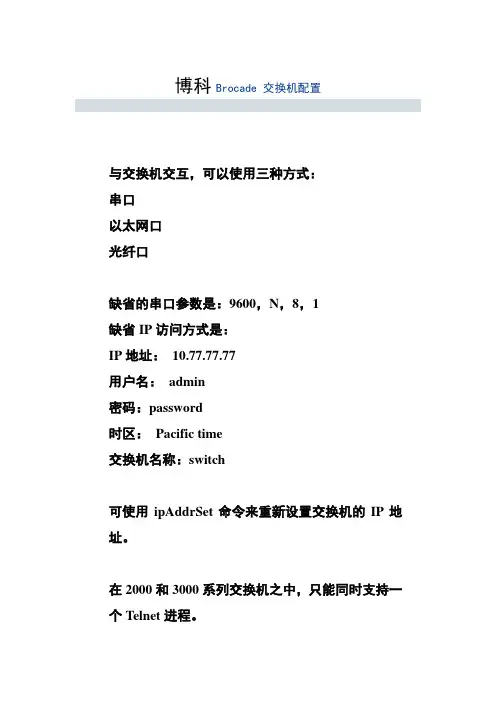

博科Brocade 交换机配置与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址：10.77.77.77用户名：admin密码：password时区：Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。

在2000和3000系列交换机之中，只能同时支持一个Telnet进程。

Brocade的交换机可以使用命令行和图形界面方式进行管理。

代表性的CLI方法代表性的如：Telnet,HyperTerm 和tip。

对于Fabric OS v4.1，SSH v2可以被使用。

如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。

该工具包可以通过Brocade Connect 站点获得。

Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。

Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。

运行支持JRE的Web Browser上。

Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。

串口管理:⏹一条串口连接电缆DB9 (female-to-female)⏹使用超级终端或UNIX终端⏹Windows: Hyper Terminal⏹UNIX: tip◆Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: None◆UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600◆安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。

博科Brocade 200E配置所有Brocade 交换机均基于Brocade Fabric OS智能操作系统。

在配置交换机时，可以使用Brocade Web Tools 提供的字符命令界面，也可以使用Brocade Fabric Manager 图形界面管理程序。

在乌鲁木齐WAP局点中，一台计费（JF1）和一台统计(RP1)通过光纤交换机(Brocade SW200E)挂接磁阵（见图1）。

每台Dell服务器都有2块HBA卡连接光纤交换机，既可以冗余备份，又起到负载均衡的作用。

安装光纤交换机，主要分为以下几个步骤：1、安装光纤卡，连接光纤到交换机和磁阵。

把每台服务器的2块HBA卡分别连到2台光纤交换机。

2、在光纤交换机上给每个端口命名，好处就是容易分清楚各个端口连接的具体设备。

当然，也可以不命名。

3、划分zone，划分的思路是以发起的服务器为主，把到目的端的多条路径一起划分到一个zone 中。

以RP1为例，连接Switch OW1的2端口，到EMC磁阵有2条路径，分别通过端口0和端口1，所以就把端口0，1，2划分到一个zone中。

当然，也可以把每条路径都划为一个zone。

4、保存配置文件。

图1 光纤交换机连接图下面是通过图形界面配置光纤交换机的详细步骤：1．通过以太网端口登陆，起始。

在连接光纤交换机的电脑上配置同网段的地址，在IE中输入管理地址，就可以登陆。

注意：连接的电脑需要安装jre1.4以上，网页才能正常显示。

2．图形界面中，选择Admin，会弹出新的配置网页，见下图。

点击Switch窗口，输入机器光纤交换机的名字：WLMQ-PS-WAP-OW2，Domain ID 输入2，别的数字也可以，没有影响。

点击Network，可以修改管理ip地址等内容。

可以通过View Report查看所有的配置信息。

3．点击左侧窗口图标，弹出划分zone的窗口。

选择New Zone，输入Zone的名字，加入相应的端口。

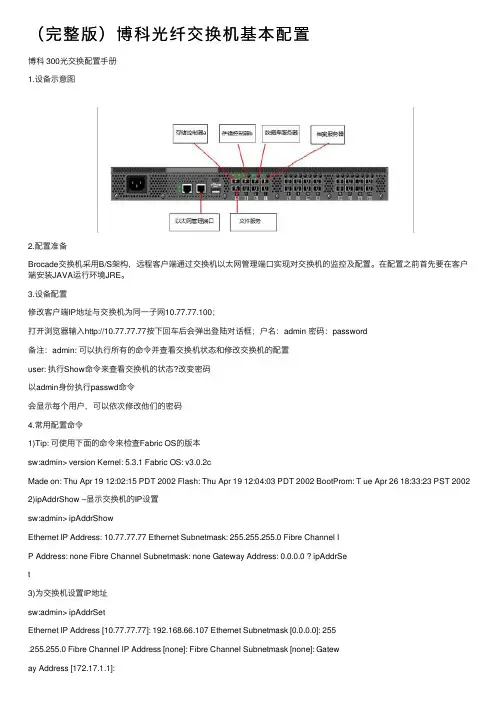

（完整版）博科光纤交换机基本配置博科 300光交换配置⼿册1.设备⽰意图2.配置准备Brocade交换机采⽤B/S架构，远程客户端通过交换机以太⽹管理端⼝实现对交换机的监控及配置。

在配置之前⾸先要在客户端安装JAVA运⾏环境JRE。

3.设备配置修改客户端IP地址与交换机为同⼀⼦⽹10.77.77.100；打开浏览器输⼊http://10.77.77.77按下回车后会弹出登陆对话框；户名：admin 密码：password备注：admin: 可以执⾏所有的命令并查看交换机状态和修改交换机的配置user: 执⾏Show命令来查看交换机的状态?改变密码以admin⾝份执⾏passwd命令会显⽰每个⽤户，可以依次修改他们的密码4.常⽤配置命令1)Tip: 可使⽤下⾯的命令来检查Fabric OS的版本sw:admin> version Kernel: 5.3.1 Fabric OS: v3.0.2cMade on: Thu Apr 19 12:02:15 PDT 2002 Flash: Thu Apr 19 12:04:03 PDT 2002 BootProm: T ue Apr 26 18:33:23 PST 2002 2)ipAddrShow –显⽰交换机的IP设置sw:admin> ipAddrShowEthernet IP Address: 10.77.77.77 Ethernet Subnetmask: 255.255.255.0 Fibre Channel IP Address: none Fibre Channel Subnetmask: none Gateway Address: 0.0.0.0 ? ipAddrSet3)为交换机设置IP地址sw:admin> ipAddrSetEthernet IP Address [10.77.77.77]: 192.168.66.107 Ethernet Subnetmask [0.0.0.0]: 255.255.255.0 Fibre Channel IP Address [none]: Fibre Channel Subnetmask [none]: Gateway Address [172.17.1.1]:Set IP address now? [y = set now, n = next reboot]: y ? sw2:4)显⽰交换机配置admin> switchShowswitchName: sw2 switchType: 9.1 switchState: Online switchMode: Native switchRole: Subordinate switchDomain: 97 switchId: fffc61switchWwn: 10:00:00:60:69:04:23:03 switchBeacon: OFFport 0: id 2G No_Light port 1: id 2G No_Light port 2: id 2G No_Light port 3: id 2G No_Lightport 4: id 2G Online F-Port 10:00:00:00:c9:20:d0:99 port 5: id 2G No_Lightport 6: id N2 Online E-Port 10:00:00:60:69:50:3e:1b “sw2” (downstream)port 7: id 1G Online L-Port 8 Private, 2 phantom port 8: id 1G No_Light port 9: id N2 No_Light port 10: id 2G No_Light port 11: id N1 Online port 12: id 2G No_Lightport 13: id 2G Online E-Port 10:00:00:60:69:50:02:73 “sw8" (upstream) (Trunk master)port 14: id N2 No_Light5)显⽰交换机运⾏状态admin> switchstatusshowSwitch Health Report Report time: 06/22/2015 07:53:50 AMSwitch Name: adminIP address: 192.168.99.9SwitchState: HEALTHYDuration: 00:05Power supplies monitor HEALTHYTemperatures monitor HEALTHYFans monitor HEALTHYFlash monitor HEALTHYMarginal ports monitor HEALTHYFaulty ports monitor HEALTHYMissing SFPs monitor HEALTHYFabric Watch is not licensedDetailed port information is not included6)显⽰交换机配置信息admin> cfgshowDefined configuration:cfg: cfg_1 a750l1_vtl12; b750l1_v7000; b750l2_v7000; b750l2_vtl12; ha1;vm1l_v7000; vm2l_v7000; vm3l_v7000; vtape; xenserver_a;xenserver_bzone: a750l1_vtl121,2; 1,20; 1,21; 1,22; 1,23zone: b750l1_v70001,0; 1,1; 1,2zone: b750l2_v70001,0; 1,1; 1,3zone: b750l2_vtl121,3; 1,20; 1,21; 1,22; 1,23zone: ha1 1,2; 1,3zone: vm1l_v70001,0; 1,1; 1,4zone: vm2l_v70001,0; 1,1; 1,5zone: vm3l_v70001,0; 1,1; 1,6zone: vtape 1,20; 1,21; 1,22; 1,23zone: xenserver_a1,0; 1,1; 1,8zone: xenserver_b1,0; 1,1; 1,77)备份交换机配置admin> configuplocadadmin> Protocol (scp or ftp):ftp （输⼊协议,如果你是FTP就输⼊FTP）admin> host: （FTP服务器地址：192.168.99.100）admin> user name: （⽤户名）admin> filename: 备份⽂件名称admin> password: 密码8)已有备份⽂件还原admin> switchdisable 停⽤交换机所有交换端⼝admin>configdownloadadmin>Protocol (scp or ftp):ftpadmin>Server Name or IP Address [host]:admin>User Name [user]:admin>File Name [config.txt]:config.txt.........admin>Do you want to continue [y/n]:yadmin>Password:admin>reboot9)划分zone定义：zone是当你有不同平台的主机连到SAN上时，⽤来隔离不同主机对磁盘阵列的存取，严格⼀点的，任何⼀台主机连到交换机访问任何⼀个存储设备都要作zone。

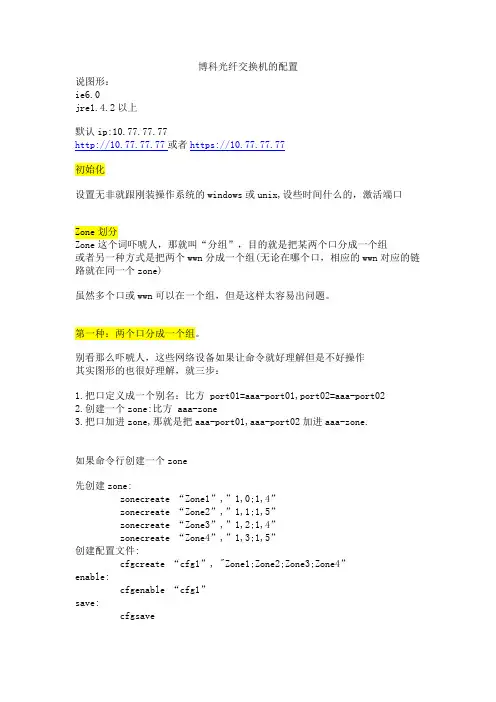

博科光纤交换机的配置说图形：ie6.0jre1.4.2以上默认ip:10.77.77.77http://10.77.77.77或者https://10.77.77.77初始化设置无非就跟刚装操作系统的windows或unix,设些时间什么的，激活端口Zone划分Zone这个词吓唬人，那就叫“分组”，目的就是把某两个口分成一个组或者另一种方式是把两个wwn分成一个组(无论在哪个口，相应的wwn对应的链路就在同一个zone)虽然多个口或wwn可以在一个组，但是这样太容易出问题。

第一种：两个口分成一个组。

别看那么吓唬人，这些网络设备如果让命令就好理解但是不好操作其实图形的也很好理解，就三步：1.把口定义成一个别名：比方 port01=aaa-port01,port02=aaa-port022.创建一个zone:比方 aaa-zone3.把口加进zone,那就是把aaa-port01,aaa-port02加进aaa-zone.如果命令行创建一个zone先创建zone:zonecreate “Zone1”,”1,0;1,4”zonecreate “Zone2”,”1,1;1,5”zonecreate “Zone3”,”1,2;1,4”zonecreate “Zone4”,”1,3;1,5”创建配置文件:cfgcreate “cfg1”, "Zone1;Zone2;Zone3;Zone4”enable:cfgenable “cfg1”save:cfgsave如果要增加一个zone: xxxzonecreate然后cfgadd "cfg1","xxx"然后cfgenable "cfg1",然后cfgsave。

博科Brocade 200E配置所有Brocade 交换机均基于Brocade Fabric OS智能操作系统。

在配置交换机时，可以使用Brocade Web Tools 提供的字符命令界面，也可以使用Brocade Fabric Manager 图形界面管理程序。

在乌鲁木齐W AP局点中，一台计费（JF1）和一台统计(RP1)通过光纤交换机(Brocade SW200E)挂接磁阵（见图1）。

每台Dell服务器都有2块HBA卡连接光纤交换机，既可以冗余备份，又起到负载均衡的作用。

安装光纤交换机，主要分为以下几个步骤：1、安装光纤卡，连接光纤到交换机和磁阵。

把每台服务器的2块HBA卡分别连到2台光纤交换机。

2、在光纤交换机上给每个端口命名，好处就是容易分清楚各个端口连接的具体设备。

当然，也可以不命名。

3、划分zone，划分的思路是以发起的服务器为主，把到目的端的多条路径一起划分到一个zone中。

以RP1为例，连接Switch OW1的2端口，到EMC磁阵有2条路径，分别通过端口0和端口1，所以就把端口0，1，2划分到一个zone中。

当然，也可以把每条路径都划为一个zone。

4、保存配置文件。

图1 光纤交换机连接图下面是通过图形界面配置光纤交换机的详细步骤：1．通过以太网端口登陆，起始默认管理地址是：，用户名/密码：admin/password。

在连接光纤交换机的电脑上配置同网段的地址，在IE中输入管理地址，就可以登陆。

注意：连接的电脑需要安装以上，网页才能正常显示。

2．图形界面中，选择Admin，会弹出新的配置网页，见下图。

点击Switch窗口，输入机器光纤交换机的名字：WLMQ-PS-WAP-OW2，Domain ID 输入2，别的数字也可以，没有影响。

点击Network，可以修改管理ip地址等内容。

可以通过View Report查看所有的配置信息。

3．点击左侧窗口图标，弹出划分zone的窗口。

B r o c e博科光纤交换机常用命令与z o n e配置Revised by Liu Jing on January 12, 2021B r o c a d e(博科)光纤交换机常用命令以及Z O N E配置创建Configurations.将创建的zone添加到配置中.选用配置、存储配置Switchshow 查看交换机状态Help不带任何参数会列出所有交换机的命令带参数时输出如下Chassisshow 显示外壳信息.重要的是可以显示序列号Configure, 以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabric parameters 如选yes.那么我们可以进入他的子选项去更改domain ID.Configdefault 恢复出厂默认设置,也需要先做switchdisable Licenseshow, licenseadd, licenseremove, license的添加,查看,删除命令configupload 和configdownload,可以将配置文件上传或下载.支持ftp scp和localipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version: 查看firmware 版本Sfpshow查看sfp状态Userconfig 查看和配置登陆账号Domainsshow 查看交换机的domain信息Zone 的配置Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名每个别名包括3个端口.红线标出的1,1表示domain1 中的1号端口.创建Zones 通过zonecreate 命令可以将别名,或端口名添加到zone中.。

BROCADE交换机配置一与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址：10.77.77.77用户名：admin密码：password时区：Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。

在2000和3000系列交换机之中，只能同时支持一个Telnet进程。

Brocade的交换机可以使用命令行和图形界面方式进行管理。

代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。

对于Fabric OS v4.1，SSH v2可以被使用。

如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。

该工具包可以通过Brocade Connect 站点获得。

Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。

Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。

运行支持JRE的Web Browser上。

Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。

串口管理:n一条串口连接电缆DB9 (female-to-female)n使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX: tipu Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600u安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。

BROCADE博科光纤交换机的设置博科BROCADE交换机的设置博科登录管理模块➢IE：10.77.77.77 admin/password从Web 的Switch View中点Admin button输入user=admin pass=password。

Configuring IPClick the Network tab在配置IP同时，可配置Syslog的IP，用于记录系统的Log(Max支持6个IP记录系统Log)Firmware Download1.Click the Firmware tab.2.Click the Firmware Download radio button.3.Type the host IP address, user name, password, and fullyqualified path to the file name.Configuring a Switch1.Click the Swicth Table2.Switches can be identified by IP address, domain ID, WorldWide Name (WWN), 或通过命名来确定3.domain IDs一般是系统自动分配，但也可人工说明4.在这里可打印系统的配置信息View ReportRebooting the Switch1.Click the Firmware tab2.Click the Fastboot radio button.Configuring Ports（给Port 命名）1.可给每个Ports命名2.可给每个Ports端口设置Speed3.可设置Ports的Enable/Disable4.+Port（通过购买license）+SPFa)Install the Brocade Ports on Demand licensed product.b)+License Keyc)Enable the ports5.可改变Port口的距离（Long Distance）1)Click the Extended Fabric tab.1.在Configure中2.输入Host IP User Name File Name和Password后Apply下载到指定的Server上3.配置文件也可上传Config DownLoad To Switch（相同配置一次，下载后上传就可）下载traceDumpTrace TableZone1.为了方便管理和区分WinZone,UnixZone,将应用分为不同的Zone进行管理（将应用主机HBA卡和存贮的Port口绑在一起，以应用起名Alias）2.一个Alias下放一个应用主机HBA卡联接的Switch上的Port+存贮的一个Port构成一个Zone)Selecting the Zoning Method一般选择Port Zone类型，就是按Port划Zone +Zone➢给新命名的Zone+Add Member(+Port),到命名的Zone中（一般Min是两个Port,一个是存贮的，一个是主机的）➢这样不继的+Zone，到+完为止Create Config并将ZONE加入到CONFIG中把所有的Zone+到一个Config中，启动这个Config就完成了➢将Zone Member + 到这个Config中Save & Enable这CONFIGSwitch级联Enabling Long Distance Fabric Mode➢需要这个Brocade ExtendedFabrics licensese➢这是针对Port设置Long Distance（当然要有相应的License Key）级联1.修改两个交换机的IP和名字2.把两个交换机的域名改为不同。

Brocade FC Switch 参数配置一、brocade交换机的管理方式PC用网线或者串口线连接光交来管理交换机串口管理对于windows的系统，串口参数如下传输速率: 9600bit/sec数据位: 8校验位: None停止位: 1流控制: None对于UNIX环境串口线连接好输入命令# tip /dev/ttyb –9600图形界面管理提供基于HTTP的交换机管理界面在每台交换机上通过许可证激活为Fabric Manager所必需支持的操作系统–WindowsXP，7，2008，–Solaris 2.7, 2.8浏览器–Netscape 4.77及后续版本–Windows Internet Explorer 5.5 with Service Pack 2以上版本 需要java运行环境1.6以太网管理方式在IE（浏览器）输入http://10.77.77.77可进入web管理页面进行管理配置用户类型admin: 可以执行所有的命令并查看交换机状态和修改交换机的配置user: 执行Show命令来查看交换机的状态root: Linux底层超级用户factory: 出厂配置用户密码修改以admin身份执行passwd命令会显示每个用户，可以依次修改他们的密码初次登录, 系统将提示修改缺省口令, 用户可以修改root, admin, user和factory的缺省口令.使用passwd命令修改口令passwd ["user"]“user”可以修改自己的口令, 系统将提示输入旧的口令, 然后可以输入新口令.admin可以修改user和factory的口令, 系统提示输入旧的口令.root可以修改admin, user和factory 的口令, 系统不提示输入旧口令.二、交换机常用命令ipAddrShow–显示交换机的IP设置swd77:admin> ipaddrshowEthernet IP Address: 10.77.77.77Ethernet Subnetmask: 255.255.255.0Fibre Channel IP Address: noneFibre Channel Subnetmask: noneGateway IP Address: noneDHCP: OffipAddrSet–为交换机设置IP地址swd77:admin> ipaddrsetEthernet IP Address: 192.168.2.4Ethernet Subnetmask: 255.255.255.0Fibre Channel IP Address: noneFibre Channel Subnetmask: noneGateway IP Address: 192.168.2.1DHCP: Off显示和设置Switch 名字switchname “switchname” 1 – 15字符显示和设置Switch 日期和时间date“mmddHHMMyy”时钟同步V4.x/5.x/6.x支持交换机时钟和NTP服务器同步,指定NTP服务器的方法:tsClockServer“137.92.140.80”显示和设置系统时区tstimezone [houroffset [, minuteoffset]]显示和设置Telnet Timeout时间timeout10 10分钟设置Quiet Modequietmode0|1 0 disable quitemode, 命令执行输出到屏幕,1 enable quitemode, 命令无输出.激活端口portenable [slotnumber/]portnumber禁用端口portdisable [slotnumber/]portnumber查看微码版本VersionFirmwareshow查看交换机的状态Switchstatusshow查看switch配置参数switch:admin> configshowRSCN.end-device.TransmissionMode:0alpaList:1boot.device:feiboot.file:/usr/switch/firmwareboot.gateway.ipa:192.168.147.172boot.ipa:192.168.147.172:ffffff00boot.mac:10:00:00:60:69:80:04:22:ter172boot.server.ipa::hoster:userdiag.loopID:125……………修改switch 配置信息switchdisableconfigure(建议在修改参数前备份系统配置)三、备份与恢复配置1、备份2、恢复注意：config U ploadconfig D ownlaod 是大写的3、恢复出厂设置使用configDefault命令来恢复交换机的初始的参数(注意：必须先执行SwitchDisable命令)下列参数将保持不变(不受ConfigDeault所干涉）Switch NameWorld Wide NameEthernet MAC address, IP address, Subnet, Gateway 配置SNMP配置Zoning配置Licenses配置。

Brocade光纤交换机配置1通过telnet先观察一下交换机的状态在Windows任务栏上执行以下步骤：开始—.运行在运行栏中输入cmd ＞执行telnet 172.28.96.69（本台交换机的IP地址）（如下图）按回车（Enter）键后，输入用户名：admin，秘密：password （如下图）按回车（Enter ）键后，输入switchshow 命令，以检查交换机的状态（如下图）按回车（Enter ）键后，显示交换机状态如下图 port 0 ―― 15表示交换机是 16口的；N2表示端口是自适应、2Gbde ；Online 表示端口的状态是正常；F -Forl F-Furt 0i71<tchWwrii -suitchld!FFFt01 switchnode:Native switchNane * Switch Switch ：adfnin> ^witcJishoMiLiCiXWINNTXsystemaZXcmd.eMC telnet 172.28.96.63-Inl ^1 □port i & i«pt S F-Furt F-Fort tl ! 12 : 1G :14：15 : Mo_Li*jht NoJji^fht 1 xn«； (Xilirn ； !SLjlt;c]i ；adnin>awi^chDcac^n:OrF 10:00^ 00 : 的 s&l : dc ：oa ^uitchKnle: ^uitrchDnn^i in : 11 2345.678 s^itchlype ：9.2 switchState:Online Z UIIJLn^ pu 胪卷 port port port port port port Port port■port port poir-i ； yurtport M 2 N2 N2 N2 N2 N2 N2 N2 N2 M 2 M2 ON <DL580tJtBAG_!jUi> Online (killne No_LiS (ht No_Li5(ht NoJLight Ho_Liglit No_Light No_Li?rht N D Licrht Nn bi^ht Nn-Lijj-hlr丄3：00； e0；00ie9：3d ；5t ：＜14 13：0H ：00:0B ；c9：3d ；51：?a2、通过IE浏览器管理、配置交换机。

博科300光纤交换机的配置一、上架1、新到光纤交换机上架注意网线口和管理口标志有区别2、连线二、基本配置1、配置IP、修改用户密码a.新的光纤交换机默认ip为：10.77.77.77，需直连配置ipb.登录机器配置ip，用户名：admin，密码默认为passwordc.登入后的界面如下，右下角可以看到ip地址和登录用户名d.修改ip和用户密码“Manage”“Switch Admin”“Network”/“User”e.修改完成后有如下提示，需要重新登录2、启用端口a.“Manage”“Port Admin”，查看Speed(Gb/s)、Port Status，点击“Enable”(之前需要把光纤线插好，根据对应端口启用)b.检查机器状态三、配置Zone1、创建Alias首先，我们要找到主机设备的光纤HBA卡的WWN号：linux系统可以用如下的命令进行查询[14:19:21 root()@storedg host1]# cd /sys/class/fc_host/host1/ [14:19:34 root()@storedg host1]# cat port_name0x21000024ff0a6767[14:20:29 root()@storedg host2]# cat port_name0x21000024ff0a7aa2AIX系统可以用如下的命令进行查询[14:22:27 root@vposdb1 /]# lsdev -Cc adapter -S a | grep fcsfcs0 Available 04-08 FC Adapterfcs1 Available 04-09 FC Adapterfcs2 Available 02-08 FC Adapterfcs3 Available 02-09 FC Adapter[14:22:40 root@vposdb1 /]# lscfg -vpl fcs0fcs0 U78A0.001.DNWKYDT-P1-C4-T1 FC AdapterPart Number.................03N5029EC Level....................ASerial Number...............1D638080C6Manufacturer................001DCustomer Card ID Number (5759)FRU Number.................. 03N5029Device Specific.(ZM) (3)Network Address.............10000000C95A933EROS Level and ID............02C82774Device Specific.(Z0)........1036406DDevice Specific.(Z1) (00000000)Device Specific.(Z2) (00000000)Device Specific.(Z3) (03000909)Device Specific.(Z4)........FFC01231Device Specific.(Z5)........02C82774Device Specific.(Z6)........06C12715Device Specific.(Z7)........07C12774Device Specific.(Z8)........20000000C95A933EDevice Specific.(Z9)........BS2.71X4Device Specific.(ZA)........B1F2.70A5Device Specific.(ZB)........B2F2.71X4Device Specific.(ZC) (00000000)Hardware Location Code......U78A0.001.DNWKYDT-P1-C4-T1PLATFORM SPECIFICName: fibre-channelModel: LP11000Node: fibre-channel@1Device Type: fcpPhysical Location: U78A0.001.DNWKYDT-P1-C4-T“Alias”，以WWN地址划分Zone，命令格式“服务器名称_对应的HBA卡”◊“Zone Admin”◊a.“Manage”在找到WWN号以后，进入光纤交换机的管理界面b.在左边Port&Attached Devices(28 Members)中选择所对应的端口，点击Add Member将需要划分到一个zone的端口添加到右方的Alias Members 中2、创建Zonea.“Manage”“Zone Admin”“Zone”，根据Alias划分Zone，命名格式“服务器名称_对应的HBA卡_存储名称_对应0控制器的端口_对应1控制器的端口”b.根据Alias添加Zone在创建zone的时候，你需要把主机HBA卡的alias跟存储的alias添加到同一个zone中3、创建Zone Configa.“Manage”“Zone Admin”“Zone Config”b.使用默认的configure，选择创建好的Zones名字，点选“Add member”，将zone添加到config members中c.保存配置，注意下面状态栏的状态，当出现“end of commit;”时表示保存成功d.启用配置配置完成，下面开始存储的配置。
