三位四通阀(动画)

三位四通换向阀工作原理
三位四通换向阀是一种常用的液压元件，它可以实现液压系统中的液流流向的切换。

其工作原理如下：
1. 工作位置1：
当手柄或电磁阀的控制指令将三位四通换向阀切换到工作位置1时，工作腔A与压力油路相连，工作腔B则与回油路相连。

这样，系统中的液压油会从压力油路进入阀的A腔，同时将阀的B腔的液压油排出到回油路中。

这种工作方式下，液压系统的液流会按照从A腔到B腔的方向流动。

2. 工作位置2：
当手柄或电磁阀的控制指令将三位四通换向阀切换到工作位置2时，工作腔B与压力油路相连，工作腔A则与回油路相连。

此时，液压油会从压力油路进入阀的B腔，同时将阀的A腔的液压油排出到回油路中。

这种情况下，液压系统的液流将会按照从B腔到A腔的方向流动。

通过切换工作位置，三位四通换向阀可以控制液压系统中液流的流向，从而实现不同液压执行元件的正向运动、反向运动或停止。

同时，该类型的换向阀通常还具备中间位置，可以将液压油路切断，从而防止不需要液流的地方发生泄漏。

这种工作原理使得三位四通换向阀成为液压系统控制中不可或缺的元件之一。

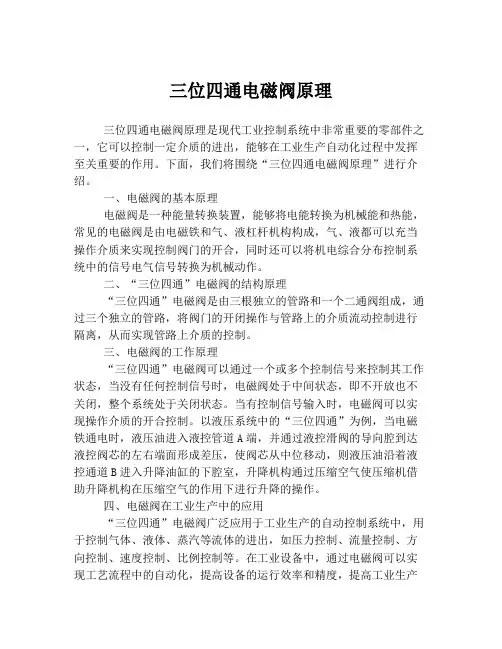

三位四通电磁阀原理三位四通电磁阀原理是现代工业控制系统中非常重要的零部件之一，它可以控制一定介质的进出，能够在工业生产自动化过程中发挥至关重要的作用。

下面，我们将围绕“三位四通电磁阀原理”进行介绍。

一、电磁阀的基本原理电磁阀是一种能量转换装置，能够将电能转换为机械能和热能，常见的电磁阀是由电磁铁和气、液杠杆机构构成，气、液都可以充当操作介质来实现控制阀门的开合，同时还可以将机电综合分布控制系统中的信号电气信号转换为机械动作。

二、“三位四通”电磁阀的结构原理“三位四通”电磁阀是由三根独立的管路和一个二通阀组成，通过三个独立的管路，将阀门的开闭操作与管路上的介质流动控制进行隔离，从而实现管路上介质的控制。

三、电磁阀的工作原理“三位四通”电磁阀可以通过一个或多个控制信号来控制其工作状态，当没有任何控制信号时，电磁阀处于中间状态，即不开放也不关闭，整个系统处于关闭状态。

当有控制信号输入时，电磁阀可以实现操作介质的开合控制。

以液压系统中的“三位四通”为例，当电磁铁通电时，液压油进入液控管道A端，并通过液控滑阀的导向腔到达液控阀芯的左右端面形成差压，使阀芯从中位移动，则液压油沿着液控通道B进入升降油缸的下腔室，升降机构通过压缩空气使压缩机借助升降机构在压缩空气的作用下进行升降的操作。

四、电磁阀在工业生产中的应用“三位四通”电磁阀广泛应用于工业生产的自动控制系统中，用于控制气体、液体、蒸汽等流体的进出，如压力控制、流量控制、方向控制、速度控制、比例控制等。

在工业设备中，通过电磁阀可以实现工艺流程中的自动化，提高设备的运行效率和精度，提高工业生产的效率和质量。

综上，电磁阀是现代工业控制系统中不可或缺的重要部件之一，在工业生产中扮演至关重要的角色，掌握了电磁阀“三位四通”的工作原理，对于深入了解自动化控制系统具有重要意义。

以下为三位四通换向阀工作原理：三位四通换向阀是由二位四通换向阀和一个静止位置组成。

三位四通换向阀具有多种中位机能形式（如图示三位四通换向阀，其中位机能为M型）。

在图示工作位置，进油口P 与工作口B接通，而工作口A则与回油口T接通三位四通换向阀既可为滑阀式结构，也可为开关阀式结构。

三位四通换向阀处于静止位置，此时进油口P与回油口T接通，而工作油口A和B则关闭。

由于液压泵出口油液流向油箱，所以，这种工作位置称之为液压泵卸荷或液压泵旁通。

在液压泵卸荷情况下，其工作压力仅为三位四通换向阀的阻力损失，这并不引起系统发热。

三位四通换向阀向右换向，则进油口P与工作油口A接通，而工作油口B则与回油口T接通。

当三位四通换向阀处于静止位置时，液压泵出口油液通过旁通油路流回油箱。

当驱动三位四通换向阀动作时，液压缸活塞杆伸出，此时单向阀用于保护液压泵。

扩展资料：三位四通电磁换向阀是为G系列叉车配套研制开发的新产品,并获得国家专利。

是各类叉车电液换向的必备元件，为了确保质量，电磁阀的出厂试验标准，完全按照国际标准：在油温130度，额定电压负15%的苛刻条件下，满足性能要求。

三位四通电磁换向阀有三个缺点，体积大，防振，防水性能差，其使用环境受到极大的限制。

新型三位四通电磁换向阀在结构设计，工艺设计，材料选用等方面作了重大改进。

体积比传统电磁阀减小1/3,具有很强的防震防水性能。

六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成。

阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。

手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。

反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。

三位四通换向阀是由二位四通换向阀和一个静止位置组成。

三位四通换向阀具有多种中位机能形式（如图示三位四通换向阀，其中位机能为M型）。

三位四通阀的原理
三位四通阀由阀体、阀芯、弹簧、密封圈等部分组成。

阀体是阀的外壳，内部有多个通道。

阀芯是阀的主要动作部件，可以在阀体内移动，并
且具有多个密封面。

弹簧用于控制阀芯的位置，保证其在一定条件下的稳
定工作。

密封圈则用于防止泄漏。

手动控制：在手动控制方式下，阀芯的位置由手动操作来控制。

当手
柄旋转或推动时，阀芯会跟随手柄的运动而移动，改变通道的开闭情况，
从而实现对液压系统的控制。

自动控制：在自动控制方式下，阀芯的位置由液压系统中的液压力和
液压信号来控制。

当液压力或液压信号作用在阀芯上时，阀芯会移动，改
变通道的开闭情况，从而实现对液压系统的控制。

常见的液压信号有电磁
信号、气动信号等。

中位：当阀芯处于中位时，液体在进口和两个出口之间不会流动，处
于封闭状态。

这个位置通常用于停止液体流动或切换液压系统的工况。

开位：当阀芯处于开位时，液体可以从进口流向一个出口，而另一个
出口被关闭。

这个位置通常用于控制液压执行器的运动方向，比如液压缸
的伸缩方向。

关位：当阀芯处于关位时，液体可以从进口流向另一个出口，而第一
个出口被关闭。

这个位置通常用于控制液压执行器的回程方向，比如液压
缸的回缩方向。

总之，三位四通阀是一种常见的液压控制阀，通过改变阀芯的位置来
实现液体的流通和控制。

其原理简单、可靠，广泛应用于各种液压系统中。

三位四通换向阀工作原理
三位四通换向阀是一种用来控制液压系统中液体流动方向的阀门。

它通常由阀体、阀芯、弹簧和控制腔组成。

工作原理如下：
1. 初始位置：当阀处于初始位置时，液压油从一个入口进入阀体，并处于关闭状态。

此时，控制腔与其中一个出口相连，而另一个出口被封闭。

2. 移动阀芯：当液压油进入控制腔时，它会对阀芯施加力量，使其向另一个位置移动。

阀芯上通道的位置决定了液压油的流向路径。

3. 改变液体流向：阀芯移动后，与其中一个出口相连的通道打开，使液压油流向该出口。

与另一个出口相连的通道关闭，阻止液压油流向该出口。

此时，液压油的流向已经改变。

4. 控制腔压力平衡：在阀芯移动后，控制腔中的液压油需要排出，以使阀芯能够自由移动。

通常，通过阀芯上的孔将焦耳热油引导回油箱，并通过控制腔的泄油阀控制排气速度。

通过控制阀芯的位置，可以实现液压系统中的液体流向切换，从而实现不同的工作功能和操作要求。

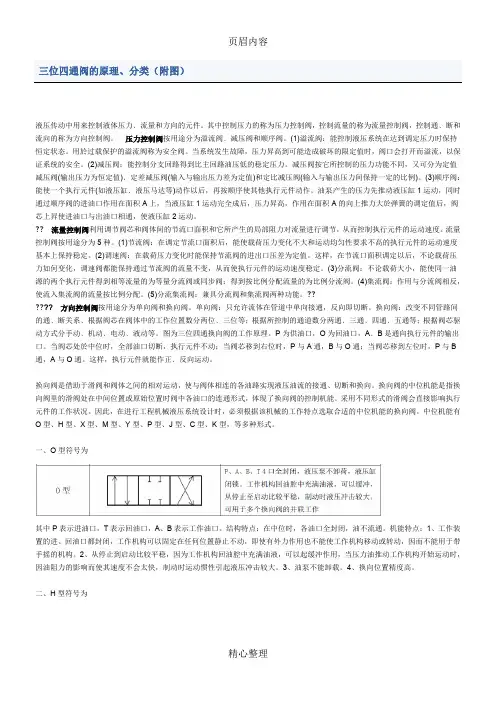

三位四通阀的原理、分类（附图）液压传动中用来控制液体压力﹑流量和方向的元件。

其中控制压力的称为压力控制阀，控制流量的称为流量控制阀，控制通﹑断和流向的称为方向控制阀。

压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。

(1)溢流阀：能控制液压系统在达到调定压力时保持恆定状态。

用於过载保护的溢流阀称为安全阀。

当系统发生故障，压力昇高到可能造成破坏的限定值时，阀口会打开而溢流，以保证系统的安全。

(2)减压阀：能控制分支迴路得到比主迴路油压低的稳定压力。

减压阀按它所控制的压力功能不同，又可分为定值减压阀(输出压力为恆定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。

(3)顺序阀：能使一个执行元件(如液压缸﹑液压马达等)动作以后，再按顺序使其他执行元件动作。

油泵產生的压力先推动液压缸1运动，同时通过顺序阀的进油口作用在面积A 上，当液压缸1运动完全成后，压力昇高，作用在面积A 的向上推力大於弹簧的调定值后，阀芯上昇使进油口与出油口相通，使液压缸2运动。

流量控制阀利用调节阀芯和阀体间的节流口面积和它所產生的局部阻力对流量进行调节，从而控制执行元件的运动速度。

流量控制阀按用途分为5种。

(1)节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。

(2)调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。

这样，在节流口面积调定以后，不论载荷压力如何变化，调速阀都能保持通过节流阀的流量不变，从而使执行元件的运动速度稳定。

(3)分流阀：不论载荷大小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀；得到按比例分配流量的为比例分流阀。

(4)集流阀：作用与分流阀相反，使流入集流阀的流量按比例分配。

(5)分流集流阀：兼具分流阀和集流阀两种功能。

方向控制阀按用途分为单向阀和换向阀。

单向阀：只允许流体在管道中单向接通，反向即切断。

液压传动中用来控制液体压力﹑流量和方向的元件。

其中控制压力的称为压力控制阀，控制流量的称为流量控制阀，控制通﹑断和流向的称为方向控制阀。

压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。

(1)溢流阀：能控制液压系统在达到调定压力时保持恒定状态。

用於过载保护的溢流阀称为安全阀。

当系统发生故障，压力昇高到可能造成破坏的限定值时，阀口会打开而溢流，以保证系统的安全。

(2)减压阀：能控制分支回路得到比主回路油压低的稳定压力。

减压阀按它所控制的压力功能不同，又可分为定值减压阀(输出压力为恒定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。

(3)顺序阀：运动，同时??流量????根据阀芯驱P与B 通，A与O型、H一、O其中P表示进油口，T表示回油口，A、B表示工作油口。

结构特点：在中位时，各油口全封闭，油不流通。

机能特点：1、工作装置的进、回油口都封闭，工作机构可以固定在任何位置静止不动，即使有外力作用也不能使工作机构移动或转动，因而不能用于带手摇的机构。

2、从停止到启动比较平稳，因为工作机构回油腔中充满油液，可以起缓冲作用，当压力油推动工作机构开始运动时，因油阻力的影响而使其速度不会太快，制动时运动惯性引起液压冲击较大。

3、油泵不能卸载。

4、换向位置精度高。

二、H型符号为结构特点：在中位时，各油口全开，系统没有油压。

机能特点：1、进油口P、回油口T与工作油口A、B全部连通，使工作机构成浮动状态，可在外力作用下运动，能用于带手摇的机构。

2、液压泵可以卸荷。

3、从停止到启动有冲击。

因为工作机构停止时回油腔的油液已流回油箱，没有油液起缓冲作用。

制动时油口互通，故制动较O型平稳。

4、对于单杆双作用油缸，由于活塞两边有效作用面积不等，因而用这种机能的滑阀不能完全保证活塞处于停止状态。

三、M型符号为结构特点：在中位时，工作油口A、B关闭，进油口P、回油口T直接相连。

机能特点：1、由于工作油口A、B封闭，工作机构可以保持静止。

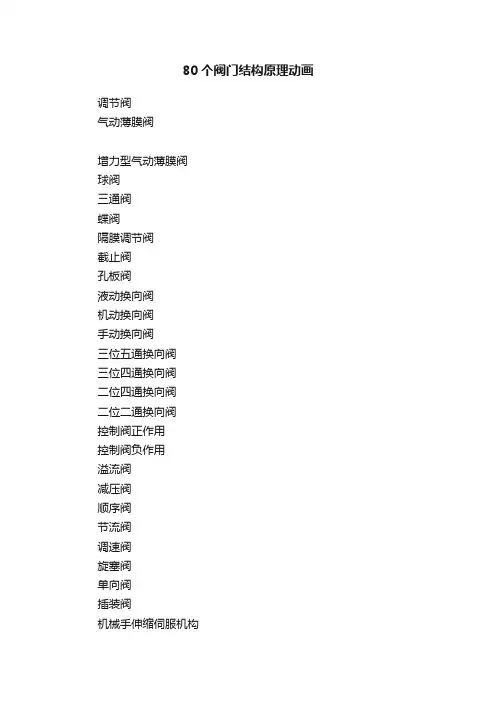

80个阀门结构原理动画调节阀气动薄膜阀增力型气动薄膜阀球阀三通阀蝶阀隔膜调节阀截止阀孔板阀液动换向阀机动换向阀手动换向阀三位五通换向阀三位四通换向阀二位四通换向阀二位二通换向阀控制阀正作用控制阀负作用溢流阀减压阀顺序阀节流阀调速阀旋塞阀单向阀插装阀机械手伸缩伺服机构凸轮挠曲阀直通单座阀直通双座阀直角单向阀直动溢流阀先导溢流阀低压溢流阀直动式减压阀角型调节阀200P型减压阀挡板阀液控单向阀梭阀双压阀快速排气阀排气节流阀滚动膜式气缸活塞执行器气动阀门定位器三位三通电磁阀三位四通电磁阀二位三通电磁阀二位二通电磁阀二位四通电磁阀直接控制式电磁阀直接联系式电磁阀管道联系式电磁阀笼式阀电/气阀门定位器X851飞奥调压阀飞奥调压阀304/A指挥器闸阀手动平板闸阀V型阀套筒阀气动活塞式（无弹簧）执行机构带阀门定位器的活塞式（无弹簧）执行机构旋启止回阀止回阀DHH44X微阻缓闭消声止回阀HH44X微阻缓闭止回阀HH49X型微阻缓闭蝶式止回阀K7H44X水泵出口控制阀K8H44X可调式减压阀K9H44X水位控制阀、遥控浮球阀K10H44X安全泄压阀Y110减压稳压阀YZ11X直接作用减压阀ZB700X水泵控制阀ZC500X泄压、持压阀ZD600X水力电动控制阀ZFY46T组合式减压阀ZJ145电动遥控阀找阀门，要上网，就上全球阀门网！。

rexroth三位四通电磁阀工作原理Rexroth三位四通电磁阀是一种常见的液压控制元件，它的工作原理是通过控制电磁铁的通断来改变阀芯的位置，从而实现液压系统中液体的流动方向的改变。

下面将详细介绍Rexroth三位四通电磁阀的工作原理。

一、Rexroth三位四通电磁阀的结构Rexroth三位四通电磁阀由阀体、阀芯、电磁铁和弹簧等部件组成。

阀体是一个中空的金属筒体，内部有多个通道，用于控制液体的流动。

阀芯是阀体内部的一个移动零件，可以沿着阀体的轴向移动。

电磁铁是安装在阀体上的一个线圈，通过通电来产生磁场，控制阀芯的位置。

弹簧则用于保持阀芯在无电磁力作用下的初始位置。

二、Rexroth三位四通电磁阀的工作原理当电磁铁未通电时，弹簧的作用下，阀芯被推向初始位置。

此时，液体从一个通道进入阀体，经过阀芯的控制，进入另一个通道，实现了液体的流通。

这种状态下，阀芯控制的是一个闭合回路。

当电磁铁通电时，电磁铁产生的磁场会吸引阀芯，使其向另一个方向移动。

阀芯的移动会改变液体的流动通道，使液体的流向发生变化。

这种状态下，阀芯控制的是一个开放回路。

Rexroth三位四通电磁阀的工作原理就是通过控制电磁铁的通断来改变阀芯的位置，从而实现液体的流动方向的改变。

当电磁铁通电时，阀芯会被吸引到一侧，液体就会沿着新的通道流动；当电磁铁断电时，弹簧的作用下，阀芯回到初始位置，液体就会沿着另一个通道流动。

三、Rexroth三位四通电磁阀的应用Rexroth三位四通电磁阀广泛应用于液压系统中，用于控制液体的流向。

它可以实现液体的正向流动、反向流动以及停止流动。

在液压系统中，通过合理地控制Rexroth三位四通电磁阀的通断，可以实现液压元件的顺序控制、循环控制、互锁控制等功能。

总结：Rexroth三位四通电磁阀是一种重要的液压控制元件，通过控制电磁铁的通断来改变阀芯的位置，从而实现液体的流动方向的改变。

它结构简单、可靠性高，广泛应用于液压系统中，发挥着重要的作用。

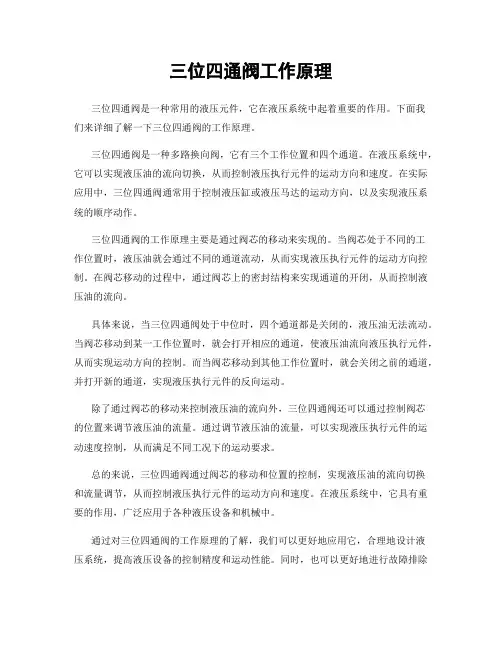

三位四通阀工作原理三位四通阀是一种常用的液压元件，它在液压系统中起着重要的作用。

下面我们来详细了解一下三位四通阀的工作原理。

三位四通阀是一种多路换向阀，它有三个工作位置和四个通道。

在液压系统中，它可以实现液压油的流向切换，从而控制液压执行元件的运动方向和速度。

在实际应用中，三位四通阀通常用于控制液压缸或液压马达的运动方向，以及实现液压系统的顺序动作。

三位四通阀的工作原理主要是通过阀芯的移动来实现的。

当阀芯处于不同的工作位置时，液压油就会通过不同的通道流动，从而实现液压执行元件的运动方向控制。

在阀芯移动的过程中，通过阀芯上的密封结构来实现通道的开闭，从而控制液压油的流向。

具体来说，当三位四通阀处于中位时，四个通道都是关闭的，液压油无法流动。

当阀芯移动到某一工作位置时，就会打开相应的通道，使液压油流向液压执行元件，从而实现运动方向的控制。

而当阀芯移动到其他工作位置时，就会关闭之前的通道，并打开新的通道，实现液压执行元件的反向运动。

除了通过阀芯的移动来控制液压油的流向外，三位四通阀还可以通过控制阀芯的位置来调节液压油的流量。

通过调节液压油的流量，可以实现液压执行元件的运动速度控制，从而满足不同工况下的运动要求。

总的来说，三位四通阀通过阀芯的移动和位置的控制，实现液压油的流向切换和流量调节，从而控制液压执行元件的运动方向和速度。

在液压系统中，它具有重要的作用，广泛应用于各种液压设备和机械中。

通过对三位四通阀的工作原理的了解，我们可以更好地应用它，合理地设计液压系统，提高液压设备的控制精度和运动性能。

同时，也可以更好地进行故障排除和维护保养，确保液压系统的正常运行和安全可靠。

希望本文能够对大家有所帮助，谢谢阅读！。

三位四通电磁阀原理
首先我们来看它的结构。

三位四通电磁阀的阀体上通常有三个进口和
一个出口，进口称为A、B、P口，出口称为T口。

阀体内部有一个由电磁
线圈激励的可移动阀芯，和一个弹簧。

在初始状态下，阀芯处于关闭状态，弹簧将其保持在一个特定位置。

当电磁线圈通电时，产生的磁场将吸引阀芯，使其与阀体连接。

阀芯与阀
体连接后，A口与P口相连，T口与B口相连，将压力传导到工作环境中。

当电磁线圈断电时，磁场消失，阀芯会由于自身重量或弹簧的作用返
回到初始位置。

此时，A口与B口相连，T口与P口相连，压力不再传导
到工作环境中。

在单通工作方式下，当电磁线圈通电时，阀芯与阀体连接，A口与P
口相连，T口与B口切断连接，使流体从P口进入工作环境中。

当电磁线
圈断电时，阀芯返回初始位置，A口与B口相连，T口与P口切断连接，
使流体从B口排出。

在双通工作方式下，当电磁线圈通电时，阀芯与阀体连接，A口与P
口相连，T口与B口切断连接，使流体从P口进入工作环境中。

当电磁线
圈断电时，阀芯返回初始位置，A口与T口相连，P口与B口切断连接，
使流体从A口排出。

三位四通电磁阀的工作原理是通过控制阀芯与阀体的连接和切断来实
现流体的流动控制。

它可以根据电磁线圈的通电和断电来改变阀芯的位置，从而改变流体的流动路径。

这种阀的优点是结构简单、可靠性高、操作简便，广泛应用于各个领域。

参考文献：工程机械网、液压网编辑：华泰汽车—王永刚目录一、液压学二、液压符号三、能源装置部分四、执行装置部分五、控制调节装置部分六、辅助装置部分七、传动介质--液压油八、液压回路九、液压应用十、液压维护一、液压系统概论1. 液压学液压学就是说“机械能”把“油”变成“液压能”去驱动最终执行机构，执行机构只有二种，一种是液压缸，一种是液压马达，液压缸做直线运动，液压马达做旋转运动。

这二种运动都分不开液压油在管道中的流动方向，管道中的油的流量及流动压力。

即液压三要素“方向”“流量”“压力”。

2. 液压系统的组成部分？1、能源装置部分------把机械能转换成流体的压力能的装置，一般指的就是液压泵了，要是气动就是空气压缩机。

也就是动力部分。

2、执行装置部分------把流体的压力转换成机械能的装置，一般指的是液压缸和液压马达。

3、控制调节装置部分--对液压系统中流体的压力、流量和流动方向进行控制和调节、装置部分，如溢流阀、节流阀、换向阀等4、辅助装置部分－－除了上面的3项以外，如油箱、过滤器、蓄能器等。

5、传动介质－－－－传递能量的介质．6、液压油－－－－是组成液压系统的一个组成部分，液压油一般不会归到辅助装置二、液压符号1．符号，表示能量传递在回路图中，图示符号用于表示能量传递和液压管路。

为清晰表示回路图，应尽可能地绘制直线而避免交叉。

2．符号，表示能量传递在加热器和冷却器的符号中，箭头方向与热量流动方向相一致3．符号，表示能量转换液压泵由带驱动轴符号的圆表示，其中三角符号表示工作油液的流动方向。

因工作介质为有压液体，所以，三角符号为实心。

在气动技术中，工作介质为气体，三角符号为空心。

4．符号，表示液压马达液压马达与液压泵的符号不同，其区别在于表示工作油液流动方向的箭头相反。

5．符号，表示单作用液压缸单作用液压缸仅具有一个油口，工作油液只能进入无杆腔。

对于单作用液压缸，其回缩或由外力（图示无前端盖符号）或由复位弹簧（图示第二个符号）来实现。

三位四通电磁阀的工作原理今天咱们来唠唠三位四通电磁阀这个有趣的小玩意儿。

你可以把三位四通电磁阀想象成一个超级智能的交通指挥官，不过它指挥的不是汽车，而是液压油或者压缩空气这些流体呢。

先来说说它的结构吧。

这个电磁阀呀，有三个工作位置，就好像一个人有三种不同的状态一样。

然后呢，它有四个油口或者气口，这就像是这个“指挥官”的四只手，每只手都负责不同的任务。

那它是怎么工作的呢？当电磁阀处于第一个工作位置的时候，就像是指挥官做出了第一个指挥动作。

比如说，它可能会让从油泵来的液压油通过一个特定的油口进入到液压系统的某个部分，然后让另外一个油口把液压系统里的油排回油箱。

这就好比是在一个水管道系统里，把水从一个地方引到需要的地方，再把不需要的水排走。

这时候，其他的油口就像是在休息，不参与这个过程。

再看看它处于第二个工作位置的时候。

哇哦，这个时候它就像是换了一种指挥策略。

它可能会改变液压油的流动方向，原本进油的油口现在变成出油口，原本出油的油口现在变成进油口了。

这就像是在一个迷宫里，你原本朝着一个方向走，突然路变了，你得朝着相反的方向走才能到达目的地。

这种改变流动方向的能力在很多机械设备里可是超级重要的呢。

比如说在一些需要液压驱动的机械臂里，这样就能让机械臂伸出去又缩回来啦。

最后就是第三个工作位置啦。

这个位置又有它独特的作用。

它可能会让液压系统里的油处于一种特殊的状态，比如说把油口都堵住，不让油流动，就像是把水闸关上，水就静止在那里了。

或者它也可能会让油在内部进行一些特殊的循环，就像是在自己的小圈子里打转。

你知道吗，三位四通电磁阀之所以这么聪明，是因为它里面有电磁铁这个神奇的东西。

电磁铁就像是一个小魔法棒，当给它通电的时候，它就会产生磁力，这个磁力就会推动阀芯移动。

阀芯就像是一个小小的活塞，它在电磁铁的推动下，在阀体内移动，从而改变油口之间的连接关系，就像一个调皮的小精灵在管道里跑来跑去，改变着水流的方向。

而且呀，三位四通电磁阀在很多地方都大显身手呢。

三位四通换向阀工作原理
三位四通换向阀是一种常见的流体控制器件，主要用于控制流体的进出和方向。

它由阀体、阀芯、弹簧、密封件等部分组成。

当阀芯处于中位时，两个出口被隔断，阀体两侧形成两个内腔；当控制信号作用于阀芯时，阀芯沿轴向移动，使得其中一个内腔与其中一个出口相连通，另一个内腔则与另一个出口相连通，实现流体的进出和方向的改变。

具体来说，三位四通换向阀的工作原理如下：在中位时，阀芯处于中央位置，两个出口均被隔断。

当有控制信号作用于阀芯，使阀芯沿着轴向移动时，阀芯上的密封件会挡住其中一个内腔中的一端，使其与阀体上的一个出口相连通，同时使另一个内腔中的一端与阀体上的另一个出口相连通。

这样，流体就能够沿着不同的通道流动，从而实现了流体的进出和方向的改变。

三位四通换向阀适用于各种液压系统中，如液压系统的控制单元、液压机床、机械手、冶金机械等。

它的特点是结构简单、操作方便、耐磨损、密封性好、寿命长等。

- 1 -。

三位四通电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔。

三位四通电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

三位四通电磁阀使用和维护:1、建议使用单位指派专人负责，使用和维护2、每年1-2次的定期检修是电磁阀可靠工作和长寿的最佳方法。

电磁阀内部的下列4种情况，是妨碍电磁阀正常工作与缩短寿命的原因。

⑴、使用中介质发生变化⑵、接管内生锈⑶、空压机的油氧化，产生碳粒焦油等杂物，混入管道2.4管道中有尘粒污垢等杂质3、电磁阀安装后或长时间停用后再次投入运行时须通入介质试动作数次工作正常后方可正式使用4、在维护之前,必须切断电源,卸去介质压力.5、线圈组件不宜拆开6、拆开电磁阀进行清洗时,可使用煤油`三氯乙烯等溶液.但应注意橡胶件可能会溶涨,因此要把它更换.7、拆开清洗时,各零部件要按顺序恢复原状装好.）主要用于油路换接。

通过拨动阀芯位置，从而实现，阀体内部不同管路的接通于封闭。

从而实现不同的油路方向。

举个例子吧，将其想象和理解成，电视上火车铁轨的换接，就更容易理解了。

三位四通电磁换向阀是为G系列叉车配套研制开发的新产品,并获得国家专利。

是各类叉车电液换向的必备元件，为了确保质量，电磁阀的出厂试验标准，完全按照国际标准：在油温130度，额定电压负15%的苛刻条件下，满足性能要求。

特点1、液压元件全部原装进口，交货及时快捷；2、大量常规现货库存，液压阀件常用库存在2000件以上；3、产品适合重载及恶劣工况，使用寿命长；4、工厂管理体系通过UKAS的ISO9001:2000认证；5、急件8小时内设计出图；24小时内快速提供样品阀块服务；6、制造过程关键尺寸控制采用美国和日本的原装进口成形刀具；7、最少四次的去除毛刺与高压清洗作业；8、100℅回路逻辑与功能测试，确保阀组性能可靠。

三位四通换向阀工作原理三位四通换向阀是一种非常重要的控制装置，它的作用在于通过改变介质流向来实现控制的目的。

在本文中，我们将详细阐述三位四通换向阀的工作原理，来了解它是如何工作的。

1. 简介：三位四通换向阀的分类和功能三位四通换向阀根据介质的流向，分为大小不同的两个阀体。

其主要的功能是控制介质的流动方向，从而实现液压系统对工作机构的控制。

在其正常工作状态下，所有的压力口和油口、油口和油口之间都是密封的，以避免介质流动受到干扰，引起系统异常工作。

2. 工作原理：三位四通换向阀如何控制液流的流向三位四通换向阀能够控制液流的流向，这个功能是由阀芯和阀体内异型来实现的。

当阀芯移动时，阀芯上的沟槽开始连接液压系统中不同的油口和压力口。

当阀芯连接到一个油口时，它会自动关闭与另一个油口的联系。

这样就可以实现三位四通换向阀的工作，从而控制液流的流向。

3. 工作步骤：三位四通换向阀的控制过程三位四通换向阀的控制过程可以分为三个主要步骤：(1) 初始状态：阀芯在初始位置上，与A端口直接相连。

此时，液压系统通过阀体的P口接到A口，B口被通畅的排泄掉了液压油。

(2) 控制状态：阀芯开始向右移动，此时阀芯的B口开始连通，液压系统的B口接通。

此时，阀体中的P口被阻断，A口连通到了油口R，实现了油的正向流动。

(3) 最终状态：当阀芯移动到最右边时，它将结束与B口的通连状态，此时它与油口T相连。

液压系统发送的油液从T口流回，而R口得以通到P口上，从而实现了介质的反向流动。

4. 应用领域：三位四通换向阀的广泛使用三位四通换向阀广泛应用于工业自动化、冶金工程、建筑机械、纺织印染、石油化工、车辆制造、边框农业等领域。

由于其结构紧凑、执行效果好，用途广泛，因此得到了很好的应用。

综上所述，三位四通换向阀是一种重要的液流控制装置，它可以通过控制介质的流向来实现各种液力传动中的控制目的。

在实际的工作中，其应用范围非常广泛，具有非常重要的作用。
