LED18W投光灯技术参数大功率18W投光灯规格书

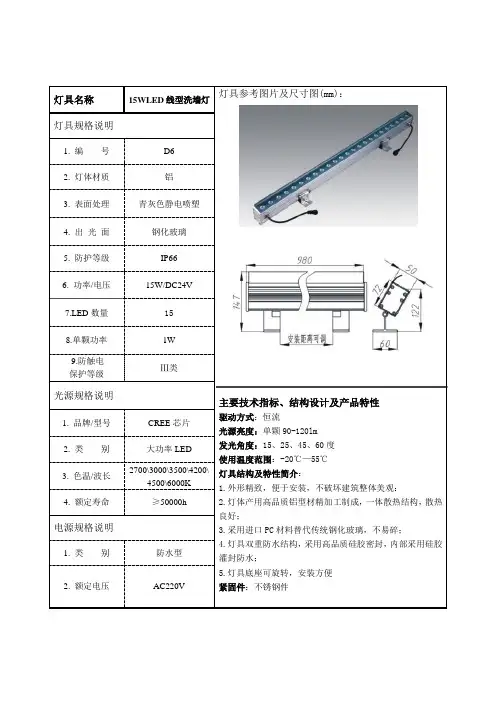

灯具名称 灯具规格说明1. 编 号15WLED 线型洗墙灯灯具参考图片及尺寸图(mm)：D6 铝 青灰色静电喷塑 钢化玻璃 IP66 15W/DC24V 15 1W Ⅲ类2. 灯体材质 3. 表面处理 4. 出 光 面 5. 防护等级 6. 功率/电压 7.LED 数量 8.单颗功率 9.防触电 保护等级光源规格说明1. 品牌/型号 2. 类 别 CREE 芯片 大功率 LED 2700\3000\3500\4200\ 4500\6000K ≥50000h主要技术指标、结构设计及产品特性驱动方式：恒流 光源亮度：单颗 90-120lm 发光角度：15、25、45、60 度 使用温度范围：-20℃—55℃ 灯具结构及特性简介： 1.外形精致，便于安装，不破坏建筑整体美观： 2.灯体产用高品质铝型材精加工制成， 一体散热结构， 散热 良好； 3.采用进口 PC 材料替代传统钢化玻璃，不易碎； 防水型 4.灯具双重防水结构， 采用高品质硅胶密封， 内部采用硅胶 灌封防水； 5.灯具底座可旋转，安装方便 紧固件：不锈钢件3. 色温/波长 4. 额定寿命电源规格说明1. 类 别2. 额定电压AC220V灯具名称 灯具规格说明1. 编 号12WLED 轮廓灯灯具参考图片及尺寸图(mm)：D20 铝 青灰色静电喷塑 PC 面罩 IP66 12W/DC24V 144 0.06W Ⅲ类2. 灯体材质 3. 表面处理 4. 出 光 面 5. 防护等级 6. 功率/电压 7.LED 数量 8.单颗功率 9.防触电 保护等级光源规格说明1. 品牌/型号 2. 类 别 CREE 芯片 小功率 LED 3000\3500\4000\4200\ 4500K\RGB ≥50000h 3528 贴片主要技术指标、结构设计及产品特性驱动方式：恒流 使用温度范围：-20℃—55℃ 1、外形小巧精致，便于隐藏，不破坏建筑整体美观： 2、采用高品质透明硅胶灌封，整体防水； 3、可选多种安装支架，安装方便； 4、可加装 PC 面罩，光线柔和。

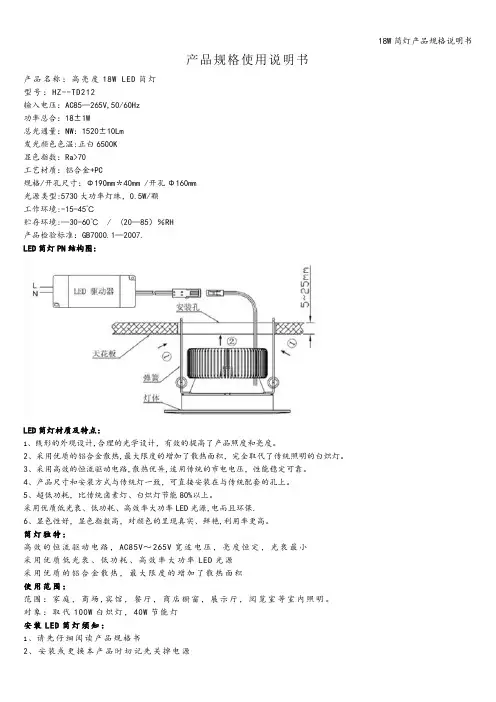

产品规格使用说明书产品名称：高亮度18W LED筒灯型号：HZ--TD212输入电压：AC85—265V,50/60Hz功率总合：18±1W总光通量：NW：1520±10L m发光颜色色温:正白6500K显色指数：Ra>70工艺材质：铝合金+PC规格/开孔尺寸：Φ190mm＊40mm /开孔Φ160mm光源类型:5730大功率灯珠，0.5W/颗工作环境:-15-45℃贮存环境:—30-60℃/ (20—85）％RH产品检验标准：GB7000.1—2007.LED筒灯PN结构图:LED筒灯材质及特点：1、线形的外观设计,合理的光学设计，有效的提高了产品照度和亮度。

2、采用优质的铝合金散热,最大限度的增加了散热面积，完全取代了传统照明的白炽灯。

3、采用高效的恒流驱动电路,散热优异,适用传统的市电电压，性能稳定可靠。

4、产品尺寸和安装方式与传统灯一致，可直接安装在与传统配套的孔上。

5、超低功耗，比传统卤素灯、白炽灯节能80%以上。

采用优质低光衰、低功耗、高效率大功率LED光源,电而且环保.6、显色性好，显色指数高，对颜色的呈现真实、鲜艳,利用率更高。

筒灯独特:高效的恒流驱动电路，AC85V～265V宽适电压，亮度恒定，光衰最小采用优质低光衰、低功耗、高效率大功率LED光源采用优质的铝合金散热，最大限度的增加了散热面积使用范围：范围：家庭，商场,宾馆，餐厅，商店橱窗，展示厅，阅览室等室内照明。

对象：取代100W白炽灯，40W节能灯安装LED筒灯须知：1、请先仔细阅读产品规格书2、安装或更换本产品时切记先关掉电源3、请确认包装标签是否与实际产品相符；4、将产品接通电源前，请先确认电源是否适用本产品，否则可能造成产品不亮或永久性损坏。

注意：严谨任何物品遮盖使用中的灯具，影响散热将会缩短灯具寿命或烧坏！。

LED投光灯的参数和特征文章简介：一、LED投光灯基本定义：LED投光灯又叫投射灯、射灯、泛光灯等等，主要用来做建筑装饰照明之用目前尚没有达到功能照明之用，其外型有圆的也有方的，因为一般都得要考虑散热的原因，故而其外形与传统的投光灯还是有一些区别。

二、LED投光灯基本参数：目前市面上常用的LED投光灯基本上是选用1W大功率L本文关键词：景观照明技术应用行业芯片景观照明控制颜色LED技术LED设计一、LED投光灯基本定义：LED投光灯又叫投射灯、射灯、泛光灯等等，主要用来做建筑装饰照明之用(目前尚没有达到功能照明之用)，其外型有圆的也有方的，因为一般都得要考虑散热的原因，故而其外形与传统的投光灯还是有一些区别。

二、LED投光灯基本参数：目前市面上常用的LED投光灯基本上是选用1W大功率LED管(每个LED管会带有一个由PMMA制成的高光效透镜，其主要功用是二次分配LED管发出的光)，也有少数公司因为散热技术处理得好，而选用了3W甚至更高功率的LED管，目前，我所了解到的大概有1W、3W、8W、12W、18W、36W等几种功率形式，因为都得考虑到一个散热因素，故而每个大功率LED投光灯都会配有一个散热装置(常用的为铝制)，散热装置的大小取决于LED 管功率的大小，这或多或少也给LED投光灯的外形设计带来了些许不便，纵观整个行业，受价格、光效及全民认知度等多方面因素的影响，大功率LED投光灯的应用并不太广，但这种状况正在慢慢改变，国内已有很多工程(如珠江两岸亮化、厦门中山路亮化工程等)应用了大功率LED投光灯。

三、LED投光灯控制形式：LED投光灯有外控和内控两种控制方式，内控无需外接控制器可以内置多种变化模式(最多可达六种)，而外控则要配置外控控制器方可实现颜色变化，目前市面上的应用还是以外控居多。

四、主要的应用场合及可实现的效果：LED投光灯通过内置微芯片的控制，在小型工程应用场合中，可无控制器使用，能实现渐变、跳变、色彩闪烁、随机闪烁、渐变交替等动态效果，也可以通过DMX 的控制，实现追逐、扫描等效果。

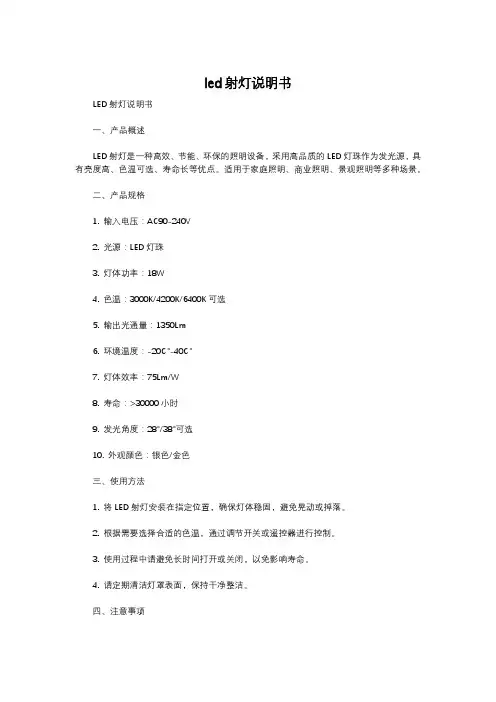

led射灯说明书
LED射灯说明书
一、产品概述
LED射灯是一种高效、节能、环保的照明设备，采用高品质的LED灯珠作为发光源，具有亮度高、色温可选、寿命长等优点。

适用于家庭照明、商业照明、景观照明等多种场景。

二、产品规格
1. 输入电压：AC90-240V
2. 光源：LED灯珠
3. 灯体功率：18W
4. 色温：3000K/4200K/6400K可选
5. 输出光通量：1350Lm
6. 环境温度：-20℃-40℃
7. 灯体效率：75Lm/W
8. 寿命：>30000小时
9. 发光角度：28°/38°可选
10. 外观颜色：银色/金色
三、使用方法
1. 将LED射灯安装在指定位置，确保灯体稳固，避免晃动或掉落。

2. 根据需要选择合适的色温，通过调节开关或遥控器进行控制。

3. 使用过程中请避免长时间打开或关闭，以免影响寿命。

4. 请定期清洁灯罩表面，保持干净整洁。

四、注意事项
1. 请勿在潮湿环境下使用LED射灯，以免造成短路或损坏。

2. 请勿随意拆卸或改装LED射灯，以免造成安全隐患。

3. 请勿在高温环境下使用LED射灯，以免影响寿命或造成损坏。

4. 请勿将LED射灯长时间直射人眼，以免造成视力损伤。

常规LED日光灯参数客户名称：品名：LED日光灯T8 18W产品型号：T8 18W一，产品外型与普通T8荧光日光灯规格一样。

L=1178mm二，电气参数1、产品型号：TDC-TL8-10022、LED光源：3014 LED3、宽电压：AC180-260V4、整灯功率:18W±1W5、光通量：≥1620LM6、光效：≥90LM/W7、色温范围：2700-7000K8、发光角度：120度9、工作温度：-20-50°C10、外壳：铝型材+光扩散罩三，产品特点：1、高效：使用新型节能环保的LED作为光源，独特的电路控制设计，真正达到高效节能，LED灯管的亮度是普通日光灯亮度的2-3倍，相比传统日光灯可节能65%以上。

2、省电：相同亮度下，传统45W日光灯,每20小时就耗市电1度，18W LED日光灯管55小时耗市电1度。

3、稳定的电性：宽范围电压变化，幅度变化亮度保持恒定不变；启动响应迅速（无需预热时间）；频繁开关无损坏现象；非常适合开启次数频繁，电压波动范围大的场合（如声控过道频繁启动场合，大功率设备大幅度波及照明电网场合）。

4、颜色一致性：批量LED日光灯颜色一致性好，适合豪华型高标准大空间照明设计选用。

5、高寿命：LED日光灯寿命为普通日光管的10倍以上，不存在经常更换灯管，整流器，启辉器的问题，色调不变，永久光新，节免了管理维护费用6、环保，LED日光灯除了节能以外，更具有无频闪无红外辐射，显色性能优越之功能。

对人的视力有较好的保护作用。

（一般白炽灯的频闪为60-100Hz/秒），它的能源消耗少，可以减小很多煤矿等其他资源的消耗，能很大程度减小环境污染。

7、线性发光面，无黑影、无光斑，发光均匀，环保、高效、节能8、低光衰：1000H光衰为3%，如下为光衰曲线图图2 老化测试曲线图四，经济效益比1，省电对比：用18W LED 日光灯与40W 普通日光灯与比较，以工此同时业用电1.2元/度，每天10小时，一年使用期统计。

泰州市华强照明器材有限公司投光灯产品说明书产品名称：LED投光灯产品型号：HQ-TG50WY主要性能：1、光源：单个LED灯珠功率为1.1W2、工作电压：AC85-265V3、色温：6000-6500K4、流明：100-110LM/W5、防护等级：IP65.7、规格：L285mm*W235mm*H160mm产品采用标准:1、GB7000.10~1999《固定式通用灯具安全要求》。

2、EN61326：1997+A1：1998+A2：2001+A3：2003《测量、控制和实验室用电气设备.电磁兼容性（EMC）的要求》。

3、EN61000-3-3：1995+A1：2001《额定电流小于等于16A的设备在低压供电系统产生的电压波动和闪烁限值》。

灯具安装事项：一、安装步骤：1、在灯具底座上有安装孔。

2、托起底座到安装位置上。

3、用笔或其他工具在墙作出螺丝口的位置。

4、安装底座，上稳螺丝钉等。

5、调节固定夹上的螺丝，调整灯具到合适的照射角度。

6、灯具底部有三根电源线，AC为交流市电输入端，连接到交流电网。

蓝色线为零线N，棕红色线为火线L，黄/黄绿线为地线PE。

二、注意事项：1、本灯具为防水防潮设计，其防护等级可达IP65。

能经受由上向下雨淋的考验但不能浸没于水下工作，其防护等级未达水下工作要求。

2、灯具工作电源为高压交流电，应远离人群容易触及的地方，并做好灯具接地处理，必须接地线。

3、灯具为功率型设备，并且对环境温度非常敏感，工作环境温度高于45°C时其寿命会明显下降，并伴有光衰严重的表面迹象。

故此灯具应放在通风透气的地方，保持灯具有比较良好的散热环境条件。

4、灯具工作环境温度应在-25°C~+45°C之间。

工作场所的温度一定不能超过45°C，以保证灯具的使用寿命。

5、布电源线时应根据实际功率选择合适的电源线。

并分相供电。

source Page 1 10/4/2014。

LED 投光灯说明书LED投光灯是本公司新开发的一种新型集光照明灯具，该灯采用铝合金压铸底壳，进口材料面罩，超高亮度LED光源，具有外观时尚，坚固可靠，防水防尘，亮度高，光线柔和，节能环保等特点。

灯具特点：灯具特点1、单色性好，光线柔和，发光效率高。

2、冷光源、无热幅射、无有害金属汞、绿色环保。

3、功率低、耗电小、寿命长、稳定性好、可靠性高。

4、消耗能量较同光效的白炽灯减少80%。

5、工作温度可达-30℃~40℃，低温启动正常，响应速度快。

6、灯体采用金属制成，抗冲击性好，面罩采用PC材料，光线均匀柔和，坚固耐用。

7、灯体设计新颖别致，典雅美观，具有现代照明灯具特点，安装简单，调节方便。

技术参数：技术参数光源组成：超高亮白色大功率LED输入电压：AC85~264V频率范围：47~63HZ额定亮度：>0.9发光亮度：≥53Lux(6m),≥30Lux(8m),≥18Lux(10m),≥13Lux(12m)安装高度：6~12米使用寿命：≥30.000小时工作温度：-30℃~40℃灯体与灯罩材质：铝合金和pc材料防护等级：IP65净重：2.5Kg使用说明：使用说明根据灯具的安装位置，预先埋好灯杆，将灯具安装到灯杆上，接好电源线即可。

造用场所：造用场所造合花园，小区，园林，道路等场所的照明。

大功率LED投光灯系列产品简介大功率LED投光灯系列产品主要规格有30W、50W、70W、100W、140W等，还可根据用户要求开发特殊规格的产品，该灯具还可用作高速公路隧道照明灯、广告牌射灯、厂矿照明灯、庭院灯和路灯。

该产品的主要特点有：发光强度高，，照射距离远1、发光强度高目前LED的发光效率已经达到120Lm/W，已远远超过高压钠灯（80 Lm/W）、日光灯（60 Lm/W）和其他光源，而且LED发光角度为160º~180º，所有光能量可以全部投射到被照物表面，其他光源的发光角度均为360º，所以通常只有一半光能量投射到被照物表面，因此在同样光效的情况下，LED灯的发光强度（单位角度内的光通量）比其他灯具要高一倍，因此LED灯的发光强度（即通常人们感知的灯光亮度）比其他光源高得多。

项目 113.05.2014盘锦中跃光电科技有限公司辽宁省盘锦市兴隆台区公园街500号设计者电话传真电子邮件灯具资料表灯具图片请参阅我们的灯具目录光源参数1:100150200250300cd/klm100%C0 - C180C90 - C27015°30°45°60°75°90°105°120°135°150°165°180°165°150°135°120°105°90°75°60°45°30°15°0°灯具的分类根据 CIE: 88CIE Flux 代码: 41 70 89 88 100由于对称属性遗失，因此无法显示此灯具的 UGR 炫光表格。

项目 113.05.2014盘锦中跃光电科技有限公司辽宁省盘锦市兴隆台区公园街500号设计者电话传真电子邮件TUBE light 1.2m / 灯具资料表灯具图片请参阅我们的灯具目录光源参数1:200300400cd/klm105%C0 - C180C90 - C27015°30°45°60°75°90°105°105°90°75°60°45°30°15°0°灯具的分类根据 CIE: 100CIE Flux 代码: 47 80 97 100 105由于对称属性遗失，因此无法显示此灯具的 UGR 炫光表格。

项目 113.05.2014盘锦中跃光电科技有限公司辽宁省盘锦市兴隆台区公园街500号设计者电话传真电子邮件室内空间1 / 摘要60606060606060606060606080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080100.00 m0.0080.00 m0.00空间高度: 3.000 m, 安装高度: 3.000 m, 维护系数: 0.80单位為Lux, 比例 1:1028表面ρ [%]平均照度 [lx]最小照度 [lx]最大照度 [lx]最小照度 / 平均照度工作面/ 73391000.538地板207241830.568天花板701513240.881墙壁 (4)50563081/工作面:高度:0.750 m网格:128 x 128 点边界:0.000 m灯具表实际效能值: 1.13 W/m²= 1.54 W/m²/100 lx (面积: 8000.00 m²)编号数量名称(修正系数)Φ (灯具) [lm]Φ (光源) [lm]P [W]15001)* (1.000)1501150018.0*更改的技术明细总数: 750691总数: 7500009000.0辽宁省盘锦市兴隆台区公园街500号传真电子邮件室内空间1 / 地板 / 等照度图(照度)607070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080808080100.00 m0.0080.00 m0.00单位為Lux, 比例 1 : 715空间内表面的位置:标出的点:(0.000 m, 0.000 m, 0.000 m)网格: 128 x 128 点平均照度 [lx]最小照度 [lx]最大照度 [lx]最小照度 / 平均照度最小照度 / 最大照度7241830.5680.491辽宁省盘锦市兴隆台区公园街500号传真电子邮件室内空间1 / 地板 / 灰阶等照度图(照度)50607080lx100.00 m0.0080.00 m0.00比例 1 : 715空间内表面的位置:标出的点:(0.000 m, 0.000 m, 0.000 m)网格: 128 x 128 点平均照度 [lx]最小照度 [lx]最大照度 [lx]最小照度 / 平均照度最小照度 / 最大照度7241830.5680.491。

内街水池投光灯
参数：
LED颜色：红、黄、蓝、绿、白、暖白、全彩
系统消耗功率：18W
工作电压：DC24V/AC24V
防水等级：IP67
光源数量：18颗粒
LED封装：大功率1W LED
发光角度：15度
外壳材料：压铸铝+高透光钢化玻璃
特性：
1、优质LED光源，使用寿命长，光衰小
2、可灵活调整投光角度,水平360度，垂直90度
3、独特的散热结构，在正常通风下有足够的散热面积无需加散热片
4、光学级PMMA透镜角可选15度，25度，30度等
5、内置控制电路，接线简易
护栏管
参数：
LED颜色：全彩
系统消耗功率：12W
工作电压：DC12V
防水等级：IP65
光源数量：144颗粒(R48、G48、B48) LED封装：草帽F5
发光角度：120度
外壳材料：乳白PC+铝合金底座
特性：
1、优质LED光源，使用寿命长，光衰小
2、采用恒流驱动
3、环境温度：-20ºC ~~45ºC
4、可实现多种变化效果
LED幕墙点光圆RGB
a.应用范围：
·室内外动度效果显示
·高层建筑、广告显示
·桥梁建筑等地面
·酒吧舞台、大楼外立面
b.产品特点：
·颜色丰富、变化出不同的亮度·绚烂夜店、喷泉水舞
·耗电省、多色彩
·环保、安全、易施工
C.LED幕墙点光圆灯技术参数：
e.电气规格。

LED投光灯技术参数
泛光灯其外壳采用6063铝合金灯体和整体模压加工工艺，确保了良好的散热效果，有效的减少了LED使用过程中的光衰。

采用光学级PMMA高效透镜，光损小，照度好。

独特的开关恒流源技术，确保了每颗LED稳定工作。

技术参数:
颜色范围：红、绿、蓝三原色连续地变换输出不同亮度，可产生1600多万种颜色
LED颜色：单色或七彩
LED 功率：1 watt
光束发散角度：15-120°（可选择）
光线照射距离：15-25M
光源寿命：50000小时
额定工作电压：100V~256V AC/12V/24V DC
LED电流：320mA ±5%
消耗功率：（根据实际功率定）
防护等级：IP65
环境温度：-18℃~40°℃（0℉~+104℉）
工作温升：5℃~30°℃（41℉~+86℉）
垂直旋转角度：175°
水平旋转角度：15°
外观尺寸：（按灯具尺寸）
外壳材质：压铸铝合金
表面处理：电泳
重量：（根据灯具实际重量）
该投光灯主要用于园林景观、建筑外墙、花园、凉亭、酒吧、商铺等工程照明。

投光灯说明书一、产品介绍投光灯是一种常见的照明设备，常用于户外景观照明、建筑物照明等场景。

投光灯具有高亮度、广泛照射范围和节能环保等特点，因此受到了广大用户的喜爱。

本说明书将为您详细介绍投光灯的使用方法、注意事项和维护保养等内容，以确保您正确、安全地使用该产品。

二、产品特点1. 高亮度：投光灯采用高亮度的LED灯珠作为光源，具有较高的亮度和照射效果，能够满足各种场景的需要。

2. 广泛照射范围：投光灯设计出色的光学系统，使得其能够实现广泛的照射范围，满足不同场景的需求。

3. 节能环保：投光灯采用LED灯珠作为光源，具有较低的能耗和较长的使用寿命，有效减少了能源浪费和排放。

4. 高可靠性：投光灯采用优质的材料和先进的工艺，具有良好的防水、防尘和抗震性能，可在恶劣的环境中稳定运行。

三、使用方法1. 安装：在安装投光灯之前，请确保电源已经关闭，并遵循以下步骤：a) 将投光灯固定在合适的位置，确保灯具能够实现最佳的照射效果；b) 连接电源线，请注意接线的正确性，并确保接头处防水；c) 打开电源，检查投光灯是否正常工作。

2. 照明调节：根据实际需要，您可以调节投光灯的照明角度和亮度。

请注意不要向人眼直接照射，以避免对视力造成伤害。

4. 维护保养：定期清洁投光灯表面，以确保光线的透明度和亮度。

清洁时，请轻柔地使用干净的布料，避免使用化学清洁剂和尖锐工具。

四、注意事项1. 请在产品使用之前阅读并严格遵守本说明书的相关内容；2. 不得私自拆卸或更改投光灯内部结构；3. 请确保投光灯与电源的连接安全可靠，避免电气事故；4. 请勿将投光灯长时间暴露在高温、高湿、酸碱等恶劣环境中；5. 不得将投光灯放置在易燃物品附近或易燃气体环境中使用；6. 如遇产品故障，请立即断开电源，并联系专业技术人员进行维修。

五、售后服务我们提供全面的售后服务，如果您在使用过程中遇到任何问题或需要帮助，请随时联系我们的客服人员，我们将尽快为您解决问题。
