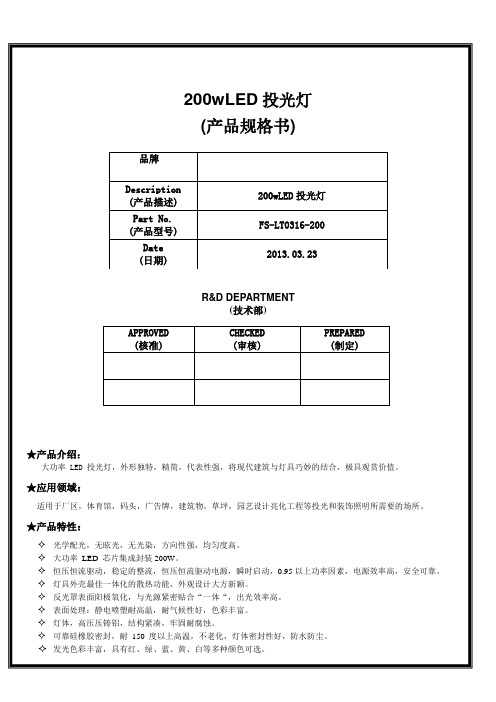

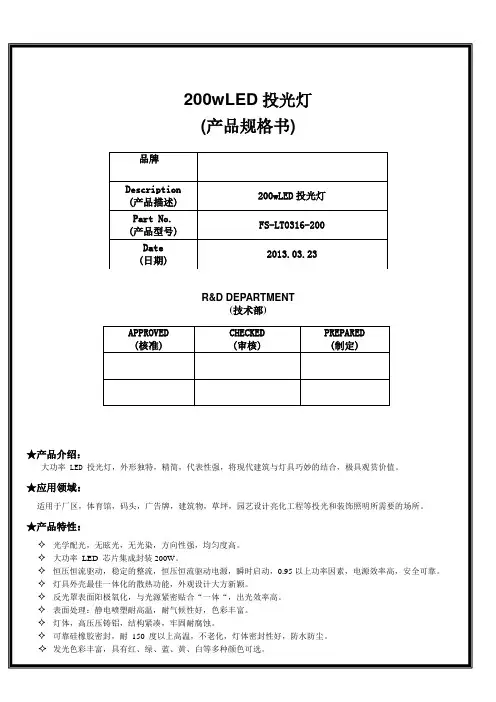

200WLED投光灯隧道灯规格书

led隧道灯国家标准LED隧道灯国家标准。

LED隧道灯是一种应用于隧道照明的新型照明产品，具有节能、环保、亮度高、寿命长等优点，因此在隧道照明领域得到了广泛的应用。

为了规范LED隧道灯的生产和使用，我国制定了一系列的国家标准，以确保LED隧道灯的质量和安全性。

本文将对LED隧道灯国家标准进行介绍和解读。

首先，LED隧道灯国家标准主要包括LED光源的性能要求、灯具的结构设计、光学性能、电气性能、防护性能等方面的要求。

其中，LED光源的性能要求包括光通量、光效、色温、色彩性能等指标，这些指标直接影响LED隧道灯的照明效果和能耗。

灯具的结构设计要求包括外壳材料的防护等级、散热设计、防水防尘设计等，以确保LED隧道灯在恶劣环境中能够正常工作。

光学性能和电气性能要求则涉及到LED隧道灯的光分布、光束角、电压、电流等参数。

防护性能要求则是为了确保LED隧道灯在使用过程中能够安全可靠地工作。

其次，LED隧道灯国家标准还规定了LED隧道灯的检测方法和标识要求。

在LED隧道灯的生产过程中，需要对其进行各项性能指标的检测，以确保LED隧道灯符合国家标准的要求。

同时，LED隧道灯需要在产品上进行相应的标识，包括产品型号、生产厂家、生产日期、防护等级等信息，以方便用户使用和管理。

最后，LED隧道灯国家标准还对LED隧道灯的安装、使用和维护提出了相应要求。

LED隧道灯的安装需要符合相关的安全规范，确保LED隧道灯能够稳固可靠地安装在隧道内部。

LED隧道灯的使用需要符合相关的电气安全规范，确保LED隧道灯在使用过程中不会对人身和财产造成危害。

LED隧道灯的维护需要定期进行，包括清洁灯具表面、检查电气连接等，以确保LED隧道灯能够长期稳定地工作。

综上所述，LED隧道灯国家标准是为了规范LED隧道灯的生产、使用和管理而制定的，它涵盖了LED隧道灯的性能要求、检测方法、标识要求、安装使用维护等方面的内容。

遵守LED隧道灯国家标准，不仅有利于提高LED隧道灯的质量和安全性，也有利于推动LED隧道灯行业的健康发展。

★主要技术参数：输入电压Input voltage AC85V-265V 产品图片Picture 电源频率Freqency range 50HZ-60HZ总谐波失真Tatal harmonic distortion ≤9%功率因素Power factor ＞0.98LED 工作电压Working voltage DC30-36VLED 数量LED quantity 4PCSLED 功率LED consumption 200WLED光源LED lingt source 晶元LED电源LED power supply 亮牌LED 发光效率LED luminous efficiency 110-120LM/WLED 初始光通量LED luminous 暖白Warm white 20500LM 尺寸参数图Dimension 正白Pure white 21000LM冷白Cold white 20800LM灯具效率Lamp's efficiency >91%平均照度Average illuminance 高度(height)为6M ＞408LUX 高度(height)为8M ＞280LUX 高度(height)为10M ＞197LUX光斑面积Illuminance area 高度(height)为6M ￠6.5M 圆形高度(height)为8M ￠8.3M 圆形高度(height)为10M ￠10.4M 圆形照度均匀度Illuminance uniformity ＞0.8相关色温Color temperature 暖白Warm white 2700-3200K 正白Pure white 5500-6500K 冷白Cold white 7000-10000K显色指数Color rendering index 暖白WW Ra＞78 正/冷白PW/CW Ra＞80配光曲线Light distribution 对称式/圆形光斑配光方式Light design LED+反光罩二次配光LED 结点温升Junction temperature ≤ 75℃工作环境温度Working temperature -40℃——+50℃储藏环境温度Storage temperature -25℃——+65℃防护等级IP Grade IP54 配光曲线Light distribution 光源使用寿命Working life-span ＞50,000H电源连接线Connect wire 棕色Brown L 火线蓝色Blue N 零线黄/绿Yellow/Green G 地线灯头外壳颜色Color of lamp shell 银色Silver认证，证书Certificate CE, RoHS，CQC(CCC)光束角Beam angle 120度/90度（可选任一发光角度）产品净重/毛重Lamp weight : G.W./N.W. 6.5 Kg/7.05 Kg包装尺寸（CM）Lamp packing dimension 34.0*34.0*36.0 cm★使用说明1. 产品使用工作电压：AC 85V～265V 50/60Hz，请勿超出工作电压范围。

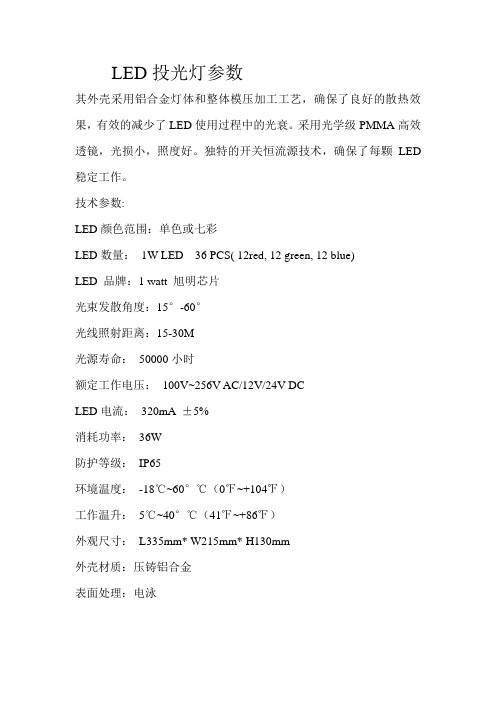

LED投光灯参数其外壳采用铝合金灯体和整体模压加工工艺，确保了良好的散热效果，有效的减少了LED使用过程中的光衰。

采用光学级PMMA高效透镜，光损小，照度好。

独特的开关恒流源技术，确保了每颗LED 稳定工作。

技术参数:LED颜色范围：单色或七彩LED数量：1W LED 36 PCS( 12red, 12 green, 12 blue)LED 品牌：1 watt 旭明芯片光束发散角度：15°-60°光线照射距离：15-30M光源寿命：50000小时额定工作电压：100V~256V AC/12V/24V DCLED电流：320mA ±5%消耗功率：36W防护等级：IP65环境温度：-18℃~60°℃（0℉~+104℉）工作温升：5℃~40°℃（41℉~+86℉）外观尺寸：L335mm* W215mm* H130mm外壳材质：压铸铝合金表面处理：电泳灯具外观：灯具尺寸：335*215*130mm白光和暖白光批量价格：680元/件七彩内控批量价格：730元质保期为：二年技术参数:LED颜色范围：单色或七彩LED数量：1W LED 100 PCS( 12red, 12 green, 12 blue) LED 品牌：1 watt 旭明芯片光束发散角度：15°-60°光线照射距离：20-40M光源寿命：50000小时额定工作电压：100V~256V AC/12V/24V DC LED电流：320mA ±5%消耗功率：100W防护等级：IP65环境温度：-18℃~60°℃（0℉~+104℉）工作温升：5℃~40°℃（41℉~+86℉）外观尺寸：L650mm* W162mm* H150mm外壳材质：压铸铝合金表面处理：电泳外观尺寸：650mm*162mm*150mm白光、暖白光批量价格：1380元/件七彩内控批量价格：1500元/件质保期为：二年江门市凯帝光电科技有限公司。

200W光束灯说明书16CH天玛灯光Beam 200 摇头光束灯维护保养1、本灯具应保持干燥，避免在潮湿环境下工作。

2、间歇性的使用会有效地延长本灯具的寿命。

3、为了获得良好的通风效果和灯光效果，要注意经常清洁风扇和风扇网以及透镜。

4、请勿用洒精等有机溶济擦试灯具外壳，以免造成损坏。

声明本产品在出厂进时，性能完好，包装完整。

所有使用者应严格遵守以上所陈述的警告事项和操作说明，任何因误用而导致的损坏不在本公司的保证之内，对忽视操作手册而导致的故障和问题亦不在经销商负责的范围内。

本手册如有技术改动，恕不另行通知。

产品注意事项1、为保证产品的使用寿命，本产切勿摆放在潮湿或漏水的地方，更不能在温度超过60度以上的环境工作2、不要将本产品放置在易松动或易震动的地方。

3、为避免触电的危险，本产品的维修请求助专业人士维修。

4、灯泡使用时，电源电压变化不应超过±10%，电压过高，将缩短灯泡的寿命，电压过低，则影响灯泡的光色。

5、断电后，需20分钟后使用灯具充分冷却后才能再次通电使用。

6、为保证本产品的正常使用，请仔细阅读本说明。

产品介绍·灯泡：PHILIPS 5R 189W 或欧司朗230W·通道模式：16个国际标准DMX512通道·水平扫描：540°(16bit精度扫描) 电子纠错·垂直扫描：270° (16bit精度扫描) 电子纠错·色片盘：14个色片+白光，带单向旋转的彩虹效果,全色走与半色走两种模式切换·图案片: 17个图案片+白光，带双向旋转的彩虹效果·频闪：频闪频率最高可以13次每秒，并可选择随机频闪及脉冲频闪·雾化：0%~100%线性雾化，·开关电源:使产品更轻,性能更稳定,短路自动保护·控台亮泡与控台复位功能,带延时功能电源: AC210~240V, 50/60HZ净重: 14kgs毛重: 16kgs菜单功能：中英文液晶显示，请根据彩单提示进行操作。

★主要技术参数：输入电压Input voltag AC85V-265V 产品图片Picture 电源频率Freqency range 50HZ-60HZ总谐波失真Tatal harmonic distortion ≤9%功率因素Power factor ＞0.95LED 工作电压Working voltage DC30-36VLED 数量LED quantity 2PCx100wLED 功耗LED consumption 200W系统总功耗System consumption 222WLED 发光效率LED luminous efficiency 90-100LM/WLED 初始光通量LED luminous 暖白Warm white 19000LM 尺寸参数图Dimension 正白Pure white 19600LM冷白Cold white 19900LM灯具效率Lamp's efficiency >90%光斑面积Illuminance area 高度(height)为6M 18 *10M 高度(height)为8M 24*13M 高度(height)为10M 32*17M照度均匀度Illuminance uniformity ＞0.6相关色温Color temperature 暖白Warm white 2700-3500K 正白Pure white 5500-6500K 冷白Cold white 7000-10000K显色指数Color rendering index 暖白WW Ra＞78 正/冷白PW/CW Ra＞85配光曲线Light distribution 对称式/矩形光斑配光方式Light design LED+反光罩二次配光LED 结点温升Junction temperature ≤60℃工作环境温度Working temperature -30℃——+55℃储藏环境温度Storage temperature -25℃——+65℃防护等级IP Grade IP65 配光曲线Light distribution 光源使用寿命Working life-span ＞50,000H电源连接线Connect wire 棕色Brown L 火线蓝色Blue N 零线黄绿Yellow/Green G 地线灯头外壳颜色Color of lamp shell 黑色Black 认证，证书Certificate CE, RoHS 光束角Beam angle 120度★使用说明1. 产品使用工作电压：AC 85V～265V 50/60Hz，请勿超出工作电压范围。

产品规格书
产品名称:LEDHigh-Bay/LED工矿灯
产品型号:RT-120W/150W
（使用前请阅读此规格书）
产品描述：
▪采用新型高亮芯片的LED，显色性高，寿命长达50000小时，较传统光源工矿灯节能70%以上。

光学参数：
a. b.
以上为110WLED 工矿灯暗室自然条件下测
※
所有尺寸单位均为毫米。

所示:接入100-240V ～电网，黑色/棕色线接火线，白色
工矿灯装进PE 袋，用EPE 珍珠泡棉盖 包装好后，然后置入外纸箱中。

包装信息表 包装数量
1件/箱出货标签客户名称：订单号码：产品名称：---- 5m 7m 8m
82.5M2
63M2 32.2M2 LED 工矿灯LEDFloodLight
PE 袋
PEpackage 包装右盖Packingrightcover 外纸箱Outercarton
包装左盖Packingleftcover
注意事项：
▪产品轻拿轻放，小心损坏产品
▪安装与维修须交由专业人员。

▪避免长时间直视LED的发光面。

▪清洁灯具时，确保电源关闭，用较干的布进行清洁。

▪
▪
▪。

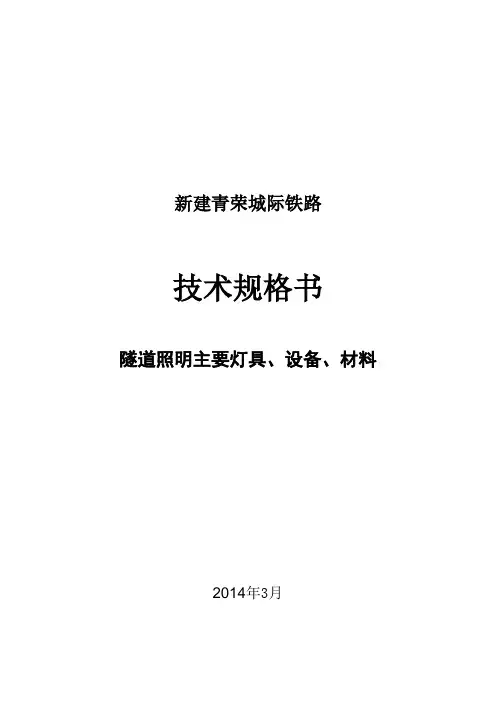

新建青荣城际铁路技术规格书隧道照明主要灯具、设备、材料2014年3月第一节工程概况一、铁路概况新建青荣城际铁路烟荣联络线，青烟直通线，烟台南至荣成段，途径官庄、烟台南、牟平、威海北、威海、文登东、荣成。

隧道照明长度为24.021km。

二、隧道照明设计说明1、电源及供电方式（1)利用隧道内或隧道外箱式变电站为隧道照明设施供电，每座箱变供电半径原则上不超过1.5KM。

（2）隧道内正常照明采用单电源AC220/380V供电，从箱变低压母线接引供电线路至隧道照明电源箱，由隧道照明电源箱在分别馈出回路为隧道照明负荷供电。

（3）隧道内应急照明采用双电源AC220/380V供电，从箱变不同低压母线接引供电线路至隧道应急照明用EPS电源箱，由EPS电源箱再分别馈出回路为隧道应急照明负荷供电，EPS供电时间不应小于120min。

（4）斜井风机等消防负荷配电开关的过载保护仅作用于报警，不跳闸。

2、光源选择及负荷（1）正常照明光源采用30W LED灯，照明灯具自带熔断器保护。

（2）每隔500米左右设置一处作业电源（插座）箱，容量5KW，每个箱变供电臂考虑一个使用。

作业电源（插座）箱安装在综合洞室内。

3、照明控制方式(1).隧道内固定检修照明灯一个供电臂为单位设首末端控制，可以通过照明控制箱控制灯具开启和关闭。

正常照明及检修插座箱未同一回路，由正常照明控制箱控制。

照明控制箱内预留RTU设备设置条件及接线端子。

(2).隧道内应急疏散照明灯以一个供电臂为单位设首末端控制，同时设应急照明启动按钮，应急启动按钮间距不大于200米，可以通过照明控制箱和应急照明启动按钮控制灯具开启和关闭，应急疏散照明控制箱内设RTU设备，通过远动通道分别纳入到综合维修调度台及调度中心电力调度台设双重管理，火灾情况下由调度中心电力调度台直接启动隧道内所有应急照明灯具。

（3）隧道内应急疏散指示照明不设控制。

4、设备布置与安装高度（1）隧道内各配电箱均选用防护等级为IP65的不锈钢壳体明挂，箱体底边距地1.2米。

LED 投光灯说明书LED投光灯是本公司新开发的一种新型集光照明灯具，该灯采用铝合金压铸底壳，进口材料面罩，超高亮度LED光源，具有外观时尚，坚固可靠，防水防尘，亮度高，光线柔和，节能环保等特点。

灯具特点：灯具特点1、单色性好，光线柔和，发光效率高。

2、冷光源、无热幅射、无有害金属汞、绿色环保。

3、功率低、耗电小、寿命长、稳定性好、可靠性高。

4、消耗能量较同光效的白炽灯减少80%。

5、工作温度可达-30℃~40℃，低温启动正常，响应速度快。

6、灯体采用金属制成，抗冲击性好，面罩采用PC材料，光线均匀柔和，坚固耐用。

7、灯体设计新颖别致，典雅美观，具有现代照明灯具特点，安装简单，调节方便。

技术参数：技术参数光源组成：超高亮白色大功率LED输入电压：AC85~264V频率范围：47~63HZ额定亮度：>0.9发光亮度：≥53Lux(6m),≥30Lux(8m),≥18Lux(10m),≥13Lux(12m)安装高度：6~12米使用寿命：≥30.000小时工作温度：-30℃~40℃灯体与灯罩材质：铝合金和pc材料防护等级：IP65净重：2.5Kg使用说明：使用说明根据灯具的安装位置，预先埋好灯杆，将灯具安装到灯杆上，接好电源线即可。

造用场所：造用场所造合花园，小区，园林，道路等场所的照明。

大功率LED投光灯系列产品简介大功率LED投光灯系列产品主要规格有30W、50W、70W、100W、140W等，还可根据用户要求开发特殊规格的产品，该灯具还可用作高速公路隧道照明灯、广告牌射灯、厂矿照明灯、庭院灯和路灯。

该产品的主要特点有：发光强度高，，照射距离远1、发光强度高目前LED的发光效率已经达到120Lm/W，已远远超过高压钠灯（80 Lm/W）、日光灯（60 Lm/W）和其他光源，而且LED发光角度为160º~180º，所有光能量可以全部投射到被照物表面，其他光源的发光角度均为360º，所以通常只有一半光能量投射到被照物表面，因此在同样光效的情况下，LED灯的发光强度（单位角度内的光通量）比其他灯具要高一倍，因此LED灯的发光强度（即通常人们感知的灯光亮度）比其他光源高得多。
