维修电工与技能训练模块八 205t桥式起重机电气线路维修

维修电工高级工培训考试题(1)职业技能鉴定一、单选题1、20/5t桥式起重机的主电路中包含了电源开关QS、沟通接触器KM1～KM4、凸轮掌握器SA1～SA3、( )、电磁制动器YB1～YB6、电阻器1R～5R、过电流继电器等。

A.限位开关SQ1～SQ4B.电动机M1～M5C.欠电压继电器KVD.熔断器FU22、20/5t桥式起重机电气线路的掌握电路中包含了主令掌握器SA4、紧急开关QS4、启动按钮SB，过电流继电器KC1～KC5、( )、欠电压继电器KV等。

A.电动机M1～M5B.电磁制动器YB1～YB6C.限位开关SQ1～SQ4D.电阻器1R～5R3、20/5t桥式起重机的小车电动机可以由凸轮掌握器实现( )的掌握。

A.减压启动B.正反转C.能耗制动D.回馈制动4、20/5t桥式起重机的主钩电动机一般用( )实现调速的掌握。

A.断路器B.频敏变阻器C.凸轮掌握器D.热继电器5、20/5t桥式起重机的爱护电路由紧急开关QS4、( )、欠电压继电器KV、熔断器FU1～FU2、限位开关SQ1～SQ4等组成。

A.电阻器1R～5RB.过电流继电器KC1～KC5C.热继电器FR1～FR5D.接触器KM1～KM26、20/5t桥式起重机的主接触器KM吸合后，过电流继电器马上动作的可能缘由是( )。

A.电阻器1R～5R的初始值过大B.熔断器FU1～FU2太粗C.电动机M1～M4绕组接地D.热继电器FR1～FR5额定值过小7、X62W铣床的主电路由电源总开关QS、熔断器FU1、接触器KM1～KM6、热继电器FR1～FR3、( )、快速移动电磁铁YA等组成。

A.位置开关SQ1～SQ7B.电动机M1～M3C.按钮SB1～SB6D.速度继电器KS8、X62W铣床电气线路的掌握电路由掌握变压器TC，熔断器FU2～FU3、按钮SB1～SB6、位置开关SQ1～SQ7、( )、转换开关SA1～SA3、热继电器FR1～FR3等组成。

（新）高级维修电工考试试题题库（附答案）1.20/5t桥式起重机的主电路包括了电源开关QS、交流接触器KM1~KM4、凸轮控制器SA4、电动机M1~M5、限位开关SQ1~SQ4等。

（ B）A正确 B错误2.20/5t桥式起重机的小车电动机可以由凸轮控制器实现启动、调速行业正反转控制。

（A ）A正确 B错误3.FX2N系列可编程控制器辅助继电器用T表示。

（ B）A正确 B错误（应该用M表示）4.时序逻辑电路通常由触发器件构成。

（ A）A正确 B错误5.测绘X62W铁床电气线路控制电路图时要画出控制变压器TC、按钮SB1~SB6、行程开关SQ1~SQ7、速度继电器KS、转换开关SA1~SA3、热继电器FR1~FR3等。

（B ）A正确 B错误6.晶闸管电路的同步是指触发电路与主电路在频率和相位上有相互协调、配合的关系。

（B ）A正确 B错误7.测绘T68镗床电气控制主电路图时要画出电源开关QS、熔断器FU1和FU2、接触器KM1~KM7、按钮SB1~SB5等。

（ B）A正确 B错误8.新购进的变频器已有默认参数设置，一般不用修改就可以直接使用。

（ B）A正确 B错误9.电磁式直流测速发电机虽然复杂，但因励磁电源外加，不受环境等因素的影响，其输出电动势斜率高，特性线性好。

（ B）A正确 B错误10. T68镗床电气控制主电路由电源开关QS、熔断器FU1和FU2、接触器KM1~KM7、热继电器FR、电动机M1和M2等组成。

（A）A、正确B、错误11. T68镗床电气线路控制电路由控制变压器TC、按钮SB1~SB5、行程开关SQ1~SQ8、中间继电器KA1和KA2、速度继电器KS、时间继电器KT等组成。

（B）A正确 B错误12.T68镗床的主轴电动机采用全压启动方法。

（ A）A正确 B错误13.X62W铣床进给电动机M2的前后（横向）和升降十字操作手柄上有上、中、下三个位置。

（B ）A正确 B错误14.X62W铣床主轴电动机M1的冲动控制是由位置开关SQ7接通反转接触器KM2一下。

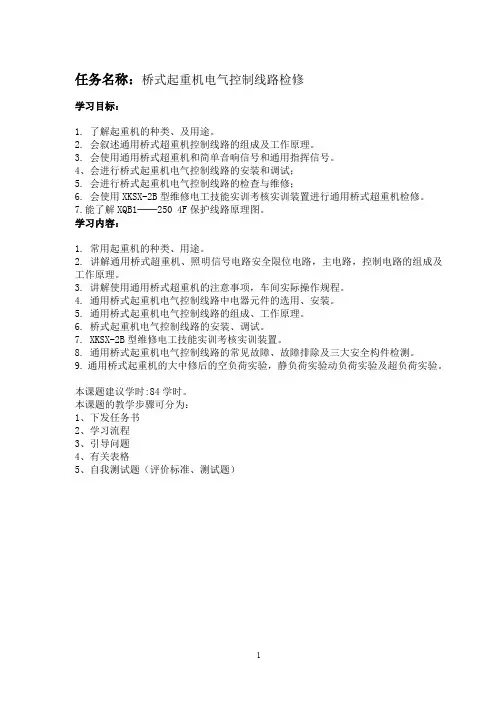

任务名称：桥式起重机电气控制线路检修学习目标：1. 了解起重机的种类、及用途。

2. 会叙述通用桥式超重机控制线路的组成及工作原理。

3. 会使用通用桥式超重机和简单音响信号和通用指挥信号。

4、会进行桥式起重机电气控制线路的安装和调试；5. 会进行桥式起重机电气控制线路的检查与维修；6. 会使用XKSX-2B型维修电工技能实训考核实训装置进行通用桥式超重机检修。

7.能了解XQB1──250 4F保护线路原理图。

学习内容：1. 常用起重机的种类、用途。

2. 讲解通用桥式超重机、照明信号电路安全限位电路，主电路，控制电路的组成及工作原理。

3. 讲解使用通用桥式超重机的注意事项，车间实际操作规程。

4. 通用桥式起重机电气控制线路中电器元件的选用、安装。

5. 通用桥式起重机电气控制线路的组成、工作原理。

6. 桥式起重机电气控制线路的安装、调试。

7. XKSX-2B型维修电工技能实训考核实训装置。

8. 通用桥式起重机电气控制线路的常见故障、故障排除及三大安全构件检测。

9. 通用桥式起重机的大中修后的空负荷实验，静负荷实验动负荷实验及超负荷实验。

本课题建议学时:84学时。

本课题的教学步骤可分为：1、下发任务书2、学习流程3、引导问题4、有关表格5、自我测试题（评价标准、测试题）工作任务单学习领域桥式起重机电气控制线路检修提示：教师将为你准备下列资料供操作使用：1、工作任务单2、导入法练习的方法流程3、对学生的引导提问4、工艺卡5、检测评分页6、对学生的知识掌握程度测试的试卷7、参考资料提示●请检查上述资料的完整性。

●独立完成引导提问，有时可借助参考资料。

引导提问所涉及的知识领域，对这项工作任务很重要。

●确定安装的流程、材料、工具、仪表。

●把你的工作安排及引导提问的答案同教师交谈。

当发生困难时，首先自已独立寻找答案。

●当教师确信你已具备相适的能力后，你即可按照工作任务单的要求进行操作。

●做好操作前准备，按老师要求完成工作。

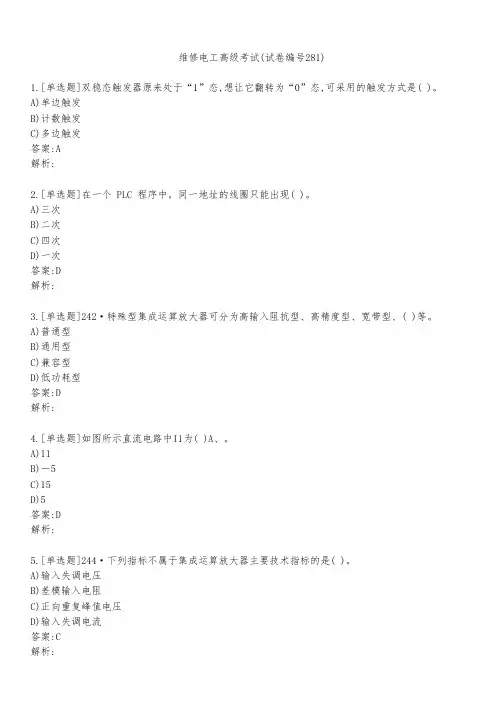

维修电工高级考试(试卷编号281)1.[单选题]双稳态触发器原来处于“1”态,想让它翻转为“0”态,可采用的触发方式是( )。

A)单边触发B)计数触发C)多边触发答案:A解析:2.[单选题]在一个 PLC 程序中，同一地址的线圈只能出现( )。

A)三次B)二次C)四次D)一次答案:D解析:3.[单选题]242·特殊型集成运算放大器可分为高输入阻抗型、高精度型、宽带型、( )等。

A)普通型B)通用型C)兼容型D)低功耗型答案:D解析:4.[单选题]如图所示直流电路中I1为( )A、。

A)11B)－5C)15D)5答案:D解析:5.[单选题]244·下列指标不属于集成运算放大器主要技术指标的是( )。

A)输入失调电压B)差模输入电阻C)正向重复峰值电压D)输入失调电流答案:C6.[单选题]615·万用表R×100Ω挡黑表笔接PNP型三极管发射极，红表笔接集电极，若用舌舔基极，阻值便减小，指针偏转越大。

说明( )越大。

A)穿透电流B)电流放大系数C)交流电流放大倍数D)反向击穿电压答案:B解析:7.[单选题]电流互感器二次绕组的匝数( )一次绕组的匝数。

A)远大于B)略大于C)等于D)小于答案:A解析:8.[单选题]铁磁材料在磁化过程中，外加磁场 H 不断增加，而测得的磁场强度几乎不变的性质称为( )A)磁滞性B)剩磁性C)高导磁性D)磁饱和性答案:D解析:9.[单选题]电动机定子绕组 串 电 阻 启 动 时 ，其所 串 电 阻 为:R=190×(Ilst-I2st )/(Ilst×I2st)，其中Ilst为串电阻时的启动电流A、; I2st为 串 电阻后 的启 动 电 流，可根据实际情况确定为电动机额定电流的（ ）倍。

A)1-2B)2-3C)3-4D)4-5答案:B解析:10.[单选题]723·软启动器脉冲冲击启动时，在启动开始阶段，让晶闸管在极短时间内，以较大( )导通一段时间后回落，再按原设定值线性上升，连续恒流启动。

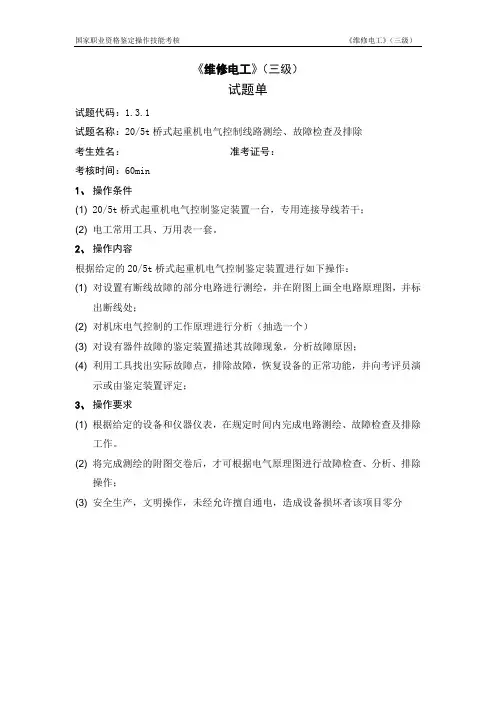

试题单试题代码：1.3.1试题名称：20/5t桥式起重机电气控制线路测绘、故障检查及排除考生姓名：准考证号：考核时间：60min1、操作条件(1) 20/5t桥式起重机电气控制鉴定装置一台，专用连接导线若干；(2) 电工常用工具、万用表一套。

2、操作内容根据给定的20/5t桥式起重机电气控制鉴定装置进行如下操作：(1) 对设置有断线故障的部分电路进行测绘，并在附图上画全电路原理图，并标出断线处；(2) 对机床电气控制的工作原理进行分析（抽选一个）(3) 对设有器件故障的鉴定装置描述其故障现象，分析故障原因；(4) 利用工具找出实际故障点，排除故障，恢复设备的正常功能，并向考评员演示或由鉴定装置评定；3、操作要求(1) 根据给定的设备和仪器仪表，在规定时间内完成电路测绘、故障检查及排除工作。

(2) 将完成测绘的附图交卷后，才可根据电气原理图进行故障检查、分析、排除操作；(3) 安全生产，文明操作，未经允许擅自通电，造成设备损坏者该项目零分答题卷试题代码：1.3.1试题名称：20/5t桥式起重机电气控制线路测绘、故障检查及排除考生姓名：准考证号：考核时间：60min一、由鉴定装置设定一个测绘区域（其中包含一个断线故障），由考生完成测绘：1、根据实际装置对附图1虚线框中部分进行测绘，标明各外围器件所接的端子号；2、根据实际装置对附图2虚线框中部分进行测绘，标明各外围器件所接的端子号；3、根据实际装置对附图3虚线框中部分进行测绘，标明各外围器件所接的端子号；（外围无法测量的器件根据设备端子布置图补全在图中并用虚线框框出）二、对机床电气的工作原理进行分析（抽选一个）1、1号虚线框中大车电动机控制电路部分2、2号虚线框中连锁及保护电路部分3、3号虚线框中主钩电动机控制电路部分工作原理分析：三、对鉴定装置中所设置的器件故障进行检查、分析、并找出故障点：故障现象分析出现故障可能的原因写出实际故障点：准考证号：考位号：测绘附图一虚线框内部分（包括与周边电路的连接线），并在其中标出断线故障所在位置：测绘附图二虚线框内部分（包括与周边电路的连接线），并在其中标出断线故障所在位置：测绘附图三虚线框内部分（包括与周边电路的连接线），并在其中标出断线故障所在位置：。

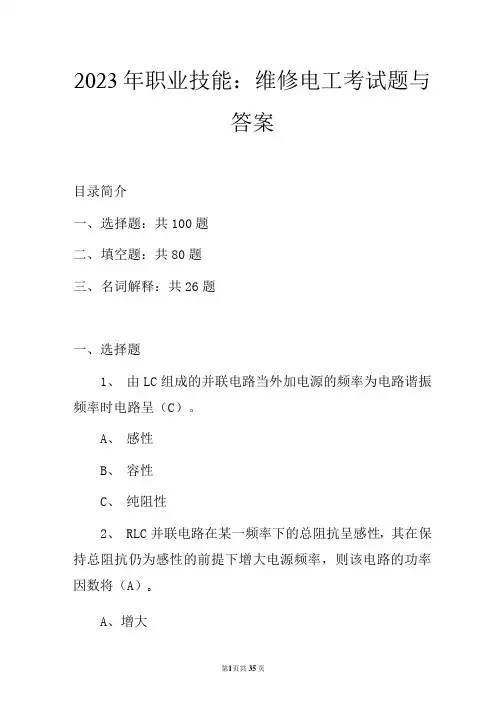

2023年职业技能：维修电工考试题与答案目录简介一、选择题：共100题二、填空题：共80题三、名词解释：共26题一、选择题1、由LC组成的并联电路当外加电源的频率为电路谐振频率时电路呈（C）。

A、感性B、容性C、纯阻性2、 RLC并联电路在某一频率下的总阻抗呈感性，其在保持总阻抗仍为感性的前提下增大电源频率，则该电路的功率因数将（A）oA、增大B、减小C、保持不变3、在三相交流供电系统中，一个联结的对称三相负载，其改接成Y连接则其功率为原来的（B）。

A、 3倍B、 1/3 倍C、 1/31/24、交流电器动作过于频繁将使线圈过热以至烧坏的原因是（A）。

A、衔铁吸合前后磁路总磁阻相差很大B自感电动势变化过大C穿过线圈中的磁通变化太大D消耗的动能增大5、热继电器从热态开始通过1.2倍整定电流的动作时间是（D）以内。

A、 5SB、 2minC、 lOminD 20min6、电气线路中釆用了两地控制方式，其控制按钮联接的规律是(B)oA停止按钮并联，启动按钮串联B停止按钮串联，启动按钮并联C全为并联7、在20/5t桥式起重机电气线路中每台电动机的制动电磁铁是(A)的制动。

A断电B通电C电压降低8、在桥式起重机中电动机的过载保护通常釆用(B)oA热继电器B过流继电器C熔断器9、电机的绝缘系数为B级，其最高容许温度为(C)A、105B、120C、130D 15510、为降低铁芯中的（A）叠片间要互相绝缘。

A涡流损耗B空载损耗C短路损耗D无功损耗11、单相变压器一、二次额定电流是指温度不超过额值的情况下，一、二次绕组所允许通过的（B）o A最大电流的平均值B最大电流的有效值C最大电流的幅值12、若将两台变压器投入并联运行必须要满足一定的条件，而首先一个条件是（A）oA各变压器应为相同的连接组B各变压器的变比应相等C各变压器的容量应相等13、电焊变压器的最大特点是具有（A）以满足电弧焊接的要求。

A陡降的外特性B软硬的外特性C上升的外特性14、油浸式电力变压器在实际运行中，上层油温一般不宜经常超过(A)oA、85B、95C、10515、若发现变压器油温比平时相同负荷及散热条件下高 (C)以上时应考虑变压器内部发生了故障。

（新）维修电工高级理论知识考试题库（附答案）1.(A) 程序的检查内容有指令检查、梯形图检查、软元件检查等。

A、PLCB、HMIC、计算机D、以上都有2.(A) 程序的检查内容有指令检查、梯形图检查、软元件检查等。

A、PLCB、单片机C、DSPD、以上都没有3.(A)的方向规定由高电位点指向低电位点。

A、电压B、电流C、能量D、电能4.(A)是人体能感觉有电的最小电流。

A、感知电流B、触电电流C、伤害电流D、有电电流5.(A)由于它的机械特性接近恒功率特性，低速时转矩大，故广泛用于电动车辆牵引。

A、串励直流电动机B、并励直流电动机C、交流异步电动机D、交流同步电动机6.(B)程序上载时要处于STOP状态A、人机界面B、PLCC、继电器D、以上都是7.(B)是直流调速系统的主要控制方案。

A、改变电源频率B、调节电枢电压C、改变电枢回路电阻RD、改变转差率8.(B)是直流调速系统的主要控制方案。

A、改变电源频率B、调节电枢电压C、改变电枢回路电阻RD、改变转差率9.(C)常用来绘制电子电路图。

A、EWBB、multisimC、protelD、CAD10.(C)适用于狭长平面以及加工余量不大时的锉削。

A、顺向锉B、交叉锉C、推锉D、曲面锉削11.(D)用来提供一定波形及数值的信号。

A、数字万用表B、电子毫伏表C、示波器D、信号发生器(A)是企业诚实守信的内在要求A、维护企业信誉B、增加职工福利C、注重经济效益D、开展员工培训12.“AC”灯闪表示PLC的(A)报警。

A、交流总电源B、VDC24C、VDC5D、后备电源13.“BATT”变色灯是(B)指示灯。

A、交流总电源B、后备电源C、VDC24D、VDC514.20/5t桥式起重机的保护电路由(A)、过电流继电器KC1～KC5、欠电压继电器KV、熔断器FU1～FU2、限位开关SQ1～SQ4等组成。

A、紧急开关QS4B、电阻器1R～5RC、热继电器FR1～FR5D、接触器KM1～KM215.20/5t桥式起重机的保护电路由紧急开关QS4、过电流继电器KC1～KC5、欠电压继电器KV、熔断器FU1～FU2、(A)等组成。

技能认证维修电工高级考试(习题卷4)第1部分：单项选择题，共63题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]S7-300 PLC.系统通电后，C.PU面板上“B.A、TF”指示灯亮，表示（ ）。

A)程序出错B)电池电压低C)输入模块故障D)输出模块故障答案:B解析:2.[单选题]20/5t桥式起重机电气线路的控制电路包括主令控制器SA4、紧急开关QS4、启动按钮SB 、过电流继电器 KC1 ~ KC5 、限位开关SQ1~SQ4、( )等。

A)电动机M1～M5B)电磁制动器YB1~YB6C)电阻器1R~5RD)欠电压继电器KV答案:D解析:3.[单选题]流动式起重机重力下降时，吊物的重量不得超过该工况下额定起重量的（ ），且应调节好下降速度，下降时不得采用紧急制动。

A)10%B)15%C)20%D)25%答案:C解析:4.[单选题]防止过电流的晶闸管保护装置常用的是( )。

A)快速熔断器保护B)阻容保护C)压敏电阻保护D)硒堆保护答案:A解析:5.[单选题]当线圈中的磁通増加时，感应电流产生的磁通与原磁通( )A)无任何关系B)大小相同C)方向相反D)方向相同答案:C解析:A)5人以上10人以下B)10人以上20人以下C)10人以上30人以下D)15人以上30人以下答案:C解析:7.[单选题]666·（ ）工作在反向击穿的情况下，管子两端才能保持稳定电压。

A)二极管B)稳压管C)三极管D)晶闸管答案:B解析:8.[单选题]三相异步电动机的缺点是( )。

A)结构复杂B)重量轻C)调速性能差D)转速低答案:C解析:9.[单选题]计算机系统软件包括：操作系统；各种语言的编译和解释程序；机器的监督管理、A)驱动程序备份软件B)故障的检测和诊断程序C)实时控制软件D)微软的Office软件答案:B解析:10.[单选题]657·晶闸管要求触发电路的触发脉冲必须与( )同步。

项目五：桥式起重机电气操纵电路的保护与故障检修一、了解桥式起重机的结构和电器操纵电路的功能。

二、把握桥式起重机的运动形式保护方式。

3、熟悉桥式起重机要紧故障的诊断方式和检修。

一、维修20/5t桥式起重机主交流接触器不吸合的常见故障。

二、维修20/5t桥式起重机副钩能下降但不能上升的常见故障。

3、维修20/5t桥式起重机主钩既不能上升又不能下降的常见故障。

4、维修20/5t桥式起重机起重机不能启动的常见故障。

五、维修20/5t桥式起重机吊钩下降时，接触器就释放（掉闸）的常见故障。

随着现代机械制造技术的不断进展，机械设备在工业企业中的作用和地位愈来愈重要。

桥式起重机作为现代化生产不可缺少的机械设备，由于作业环境复杂，工作方式特殊，发生故障的概率很高，起重机带病运转的现象普遍存在。

那个地址以20/5t桥式起重机的电气操纵电路进行分析。

一、20/5t桥式起重机电气原理图如图2—5—1所示图2—5—1 20/5t桥式起重机的电路原理二、20/5t桥式起重机电气操纵电路进行分析。

20/5t桥式起重机有两个卷扬机构，主钩起重量为20t，副钩起重量为5t。

电路由两大部份组成：凸轮操纵器操纵大车、小车、主副钩等五台电动机的电路；用GQR-GECDD型爱惜柜爱惜五台电动机正常工作的爱惜操纵电路。

一、主交流接触器KM的操纵将副钩、小大车凸轮操纵器的手柄置于“0”位，联锁触头AC1-7、AC2-7、AC3-7(9区)处于闭合状态，关好横梁栏杆门（SQ八、SQ9闭合）及驾驶舱门（SQ7闭合），合上紧急开关QS4,按下启动按钮SB，交流接触器KM线圈得电，主触点闭合，两副常开辅助触点闭合自锁。

KM 线圈得电途径： FU1→1→SB →11→AC2→13→AC3-7→14→SQ9→18→SQ8→17→SQ7→16→QS4→15→KA0 →19→KA1→20→KA2→21→KA3→22 →KA4→23→KM →24→FU1 KM 线圈闭合自锁途径：KM 吸合将两相电源（U1二、V12）引入各凸轮操纵器，另一相电源经总过电流继电器KA0后（W13）直接引入各电动机定子接线端。
