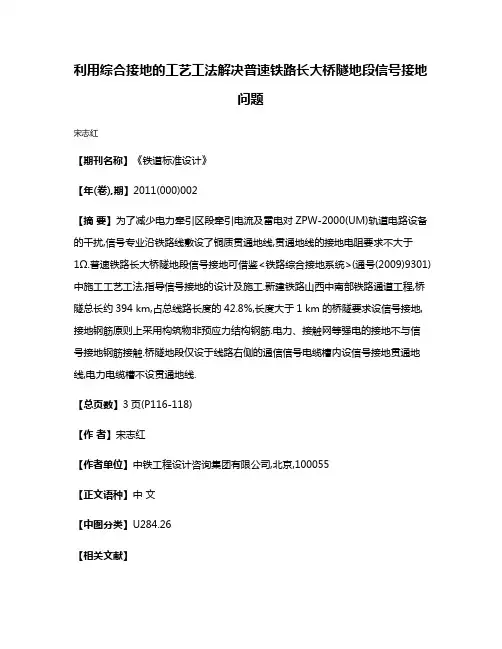

利用综合接地的工艺工法解决普速铁路长大桥隧地段信号接地
问题
宋志红
【期刊名称】《铁道标准设计》
【年(卷),期】2011(000)002
【摘要】为了减少电力牵引区段牵引电流及雷电对ZPW-2000(UM)轨道电路设备的干扰,信号专业沿铁路线敷设了铜质贯通地线,贯通地线的接地电阻要求不大于
1Ω.普速铁路长大桥隧地段信号接地可借鉴<铁路综合接地系统>(通号(2009)9301)中施工工艺工法,指导信号接地的设计及施工.新建铁路山西中南部铁路通道工程,桥隧总长约394 km,占总线路长度的42.8%,长度大于1 km的桥隧要求设信号接地,接地钢筋原则上采用构筑物非预应力结构钢筋.电力、接触网等强电的接地不与信号接地钢筋接触.桥隧地段仅设于线路右侧的通信信号电缆槽内设信号接地贯通地线,电力电缆槽不设贯通地线.
【总页数】3页(P116-118)
【作者】宋志红
【作者单位】中铁工程设计咨询集团有限公司,北京,100055
【正文语种】中文
【中图分类】U284.26
【相关文献】
1.普速铁路涵洞覆土厚度不足地段轨道减振措施研究 [J], 陆云
2.桥隧地段综合接地系统贯通地线优化方案研究 [J], 黄荣
3.普速铁路增建二线桥梁地段线间距的确定 [J], 李兵
4.高速铁路长大下坡道地段信号系统研究与应用 [J], 王杰
5.普速铁路长大隧道钢轨铣磨工艺技术 [J], 陈建华
因版权原因，仅展示原文概要，查看原文内容请购买。
车站综合接地施工方案1编制说明1.1编制依据1、《地铁设计规范》GB50157—20032、《城市轨道交通技术规范》GB50490—20093、《交流电气装置的接地设计规范》GB/T50065—20114、《电气装置安装工程接地装置施工及验收标准》GB50169—20065、《接地装置工频特性参数的测量导则》DL/T475—20066、车站主体围护结构图、主体结构图、综合接地图1.2编制原则1、严格执行施工过程中涉及的相关规范、规程和设计标准；2、遵守、执行合同文件各条款的具体要求，确保实现业主要求的工期、质量、安全、环境保护、文明施工等各方面的目标；3、结合工程实际情况，应用新技术成果，使施工组织具有技术先进、方案可靠、经济合理的特点；2工程概况2.1车站概况车站形式为地下双层岛式车站，本站设置4 个出入口和两组风亭。
车站中心里程为K17+400.000，车站总长227.5 米，标准段宽度21.1 米，盾构端头井段宽度24.6 米。
车站顶板覆土3 米，中心里程附近覆土5 米；标准段底板埋深17.74 米，盾构井段底板埋深19.38 米。
本车站为两层三跨框架式结构，车站采用明挖顺做法和局部盖挖顺做法施工。
2.2综合接地概况车站综合接地装置以水平接地为主，以垂直接地为辅，外缘闭合，内部敷设多条水平网络带的复合接地网。
(1)组成综合接地装置由两部分构成，一部分由车站结构围护桩内的钢筋组成自然接地体，一部分由车站结构底板下的人工接地网组成，并通过车站主体结构钢筋与人工接地网的连接构成车站的总等电位联结。
人工接地网施工完成后，将其与车站结构围护桩内的结构钢筋进行连接。
（2）埋深与布置综合接地装置的水平接地极埋设在车站主体结构底板下800mm 处。
综合接地装置的人工外引接地网外缘应闭合，外缘各角应做成圆弧形。
圆弧半径不应小于均匀带间距的一半，本站圆弧半径为5m。
除水平接地极外，综合接地装置还设置了垂直接地极，垂直接地极每隔适当距离分布在接地网的周边地带，并和水平接地极之间进行连接，从而构成复合接地网。
深圳地号线续建工程接触网过渡方案浅析世界之窗站是深圳地铁1号线一期工程的最后一站，又是深圳地铁1号线续建工程的起始站，深圳地铁1号线续建工程接触网系统在世界之窗与既有的接触网接驳，新架设的承力索、接触线与既有的承力索、接触线形成一个非绝缘锚段关节。
由于世界之窗站为已投运车站，接触网施工只能在晚上地铁停运后才能进行，其时间紧、施工难度大，安全、成品设备保护要求高等特性。
一、施工方案为确保地铁正常、安全的营运，考虑到新架承力索、接触线未投运之前，旧承力索、接触线未拆除这段时间内，如新架设的承力索和接触线同时悬挂在既有的腕臂上，可能出现既有腕臂承力过大，绝缘子断裂；既有腕臂承力过大，腕臂弯曲，改变既有接触网技术参数，影响列车正常运行。
考虑到以上种种情况，确保安全，在与既有腕臂相距0.5-1米范围内增加一组腕臂临时悬挂过渡措施，待新线投运后及时拆除。
（一）第一步：测量利用晚上地铁停运时间，申请线路封锁计划，经验电、接地，做好安全措施后，按过渡方案施工图的要求，先用30米钢卷尺量出跨距位置，在对应的钢轨上做上标记，写上悬挂点号，利用梯车或梯子作业，测量出限界、高度、螺栓位置，在现场对应的位置上做好标记。
（二）第二步：锚栓打眼埋设利用晚上地铁停运时间，申请线路封锁计划，经验电、接地，做好安全措施后，利用梯车作业，用电锤在标记好的位置上进行打眼、埋设，锚栓埋设时需套模，锚栓安装好后，必须按设计要求和产品说明书规定，严格遵守与温度有关的等待时间，直至树脂完全硬化方可安装底座。
，所有的锚栓均做拉拨试验。
（三）第三步：吊柱、底座安装利用晚上地铁停运时间，申请线路封锁计划，做好安全措施后，利用梯车作业，在埋设好并做过拉拨试验的锚栓上安装底座，并按设计要求将底座调整好，记下技术参数，以便计算腕臂和做隐蔽工程记录用。
（四）第四步：腕臂安装利用晚上地铁停运时间，申请线路封锁计划，做好安全措施后，利用梯车作业，将经计算，预配好并经装配检验后的腕臂安装在底座上。

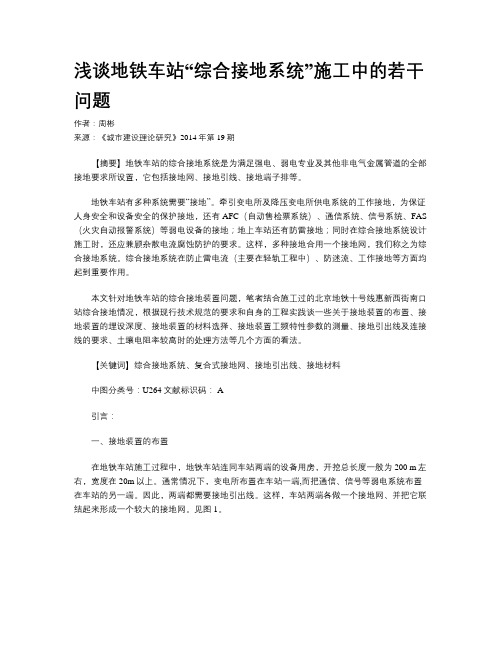

浅谈地铁车站“综合接地系统”施工中的若干问题作者：周彬来源：《城市建设理论研究》2014年第19期【摘要】地铁车站的综合接地系统是为满足强电、弱电专业及其他非电气金属管道的全部接地要求所设置，它包括接地网、接地引线、接地端子排等。
地铁车站有多种系统需要“接地”。
牵引变电所及降压变电所供电系统的工作接地，为保证人身安全和设备安全的保护接地，还有AFC（自动售检票系统）、通信系统、信号系统、FAS （火灾自动报警系统）等弱电设备的接地；地上车站还有防雷接地；同时在综合接地系统设计施工时，还应兼顾杂散电流腐蚀防护的要求。
这样，多种接地合用一个接地网，我们称之为综合接地系统。
综合接地系统在防止雷电流（主要在轻轨工程中）、防迷流、工作接地等方面均起到重要作用。
本文针对地铁车站的综合接地装置问题，笔者结合施工过的北京地铁十号线惠新西街南口站综合接地情况，根据现行技术规范的要求和自身的工程实践谈一些关于接地装置的布置、接地装置的埋设深度、接地装置的材料选择、接地装置工频特性参数的测量、接地引出线及连接线的要求、土壤电阻率较高时的处理方法等几个方面的看法。
【关键词】综合接地系统、复合式接地网、接地引出线、接地材料中图分类号：U264文献标识码： A引言：一、接地装置的布置在地铁车站施工过程中，地铁车站连同车站两端的设备用房，开挖总长度一般为200 m左右，宽度在20m以上。
通常情况下，变电所布置在车站一端,而把通信、信号等弱电系统布置在车站的另一端。
因此，两端都需要接地引出线。
这样，车站两端各做一个接地网、并把它联结起来形成一个较大的接地网。
见图1。
图1 典型车站综合接地接地网布置示意图如果变电所和通信、信号等弱电系统都布置在车站的一端，就不必要把接地网设计得和车站一样长，而在车站的一端就可以。
图2、图3分别表示两种引出线在车站一端的接地网布置示意图。
图2 引上线在车站一端接地网布置示意方式一图3 引上线在车站一端接地网布置示意方式二比较图2和图3，可以以看出图2的接地网面积 =120×22=2640 m2，图3接地网面积S= 180×15=2700 m2。
地铁车站综合接地系统设计探讨及案例分析作者：***来源：《甘肃科技纵横》2023年第12期摘要：随着城市轨道交通的不断发展，地铁交通的便利惠及了越来越多的人，地铁车站接地系统的安全可靠性直接影响地铁内人员的人身安全以及设备的正常运行。
文章总结了地铁综合接地系统的设置原则和系统组成。
根据现行的设计规范和技术要求，结合郑州地铁工程实例，对地铁车站综合接地系统的设计过程进行了系统论述，对接地装置跨越结构变形缝的处理措施进行了分析，并提出改进方案，有效地提高接地系统的可靠性，为今后同类工程设计提供借鑒。
关键词：综合接地网；等电位联结；接地电阻；变形缝中图分类号：TU28 文献标志码：A随着城镇化的不断推进，城市轨道交通已经成为大型城市基础建设中不可缺少的部分，地铁车站集供电系统、配电系统、电子信息系统等各类功能系统于一体，各功能系统的正常运行都必须满足其对接地要求，同时要保障地铁车站人员的人身安全和设备正常运行，地铁综合接地设计对整个地铁设计来说尤其重要。
以郑州地铁12号线西周站为例，从设计角度对地铁车站综合接地系统进行研究讨论，并对接地装置跨越结构变形缝的处理措施进行分析，提出综合接地设计方案。
1地铁综合接地的作用民用建筑的电气设计及低压配电系统中，接地措施必不可少，它是建筑物、设备及人身安全的有力保证。
地铁车站是集多种机电系统于一体、设备管线敷设集中的公共建筑，其接地系统尤为综合：有牵引变电所及降压变电所供电系统的工作接地；有为保证人身安全和设备安全的保护接地；有通信信号系统等弱电设备的系统接地、逻辑接地、屏蔽接地；有车站地面结构的防雷接地[1]。
目前地铁工程中普遍采用综合接地的形式，即上述多种接地共用一个接地网。
它由接地网、接地引出线、接地端子排等部分组成。
综合接地系统在防雷电流、防杂散电流、工作接地等方面均起到重要作用，是地铁工程人身安全、设备安全及运营可靠性的重要保证[2]。
2地铁综合接地系统的设置原则（1）综合接地装置的设计需要满足人身安全、设备安全和运营可靠性并兼顾经济性。
某地铁站主体结构内力分析
李铭
【期刊名称】《山西建筑》
【年(卷),期】2013(039)026
【摘要】主要对某地铁站主体结构的内力进行了计算分析,并采用
MIDAS/Gens7.3有限元软件建立了主体结构的有限元模型,给出了主体结构的内
力计算过程和结果,结果表明各项指标均满足规范要求.
【总页数】2页(P49-50)
【作者】李铭
【作者单位】濮阳职业技术学院,河南濮阳457000
【正文语种】中文
【中图分类】TU312.1
【相关文献】
1.某地铁站基坑开挖支护与主体结构浇筑三维有限元分析 [J], 李胤铎;林旭明;范伟;
2.浅谈地铁站主体结构剪力墙施工技术及质量控制 [J], 刘威
3.江城大道地铁站主体结构施工方案研究 [J], 邵明
4.某地铁站主体结构裂缝成因分析及修复技术 [J], 满伟; 李金阳; 王新刚
5.地铁站工程临近既有盖板段主体结构混凝土施工 [J], 寇继文
因版权原因，仅展示原文概要，查看原文内容请购买。

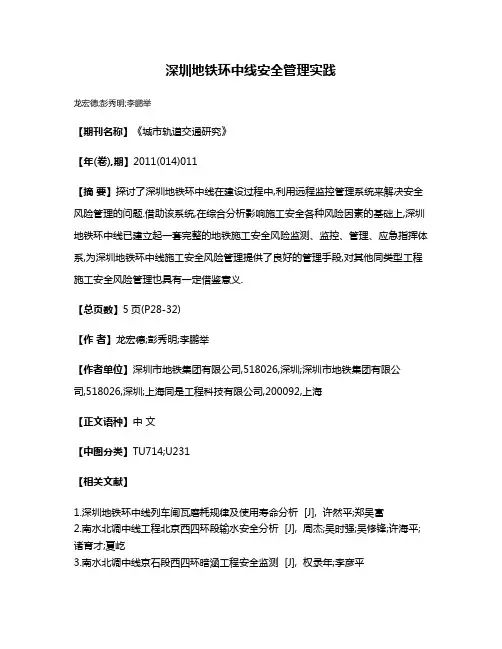

深圳地铁环中线安全管理实践
龙宏德;彭秀明;李鹏举
【期刊名称】《城市轨道交通研究》
【年(卷),期】2011(014)011
【摘要】探讨了深圳地铁环中线在建设过程中,利用远程监控管理系统来解决安全风险管理的问题.借助该系统,在综合分析影响施工安全各种风险因素的基础上,深圳地铁环中线已建立起一套完整的地铁施工安全风险监测、监控、管理、应急指挥体系,为深圳地铁环中线施工安全风险管理提供了良好的管理手段,对其他同类型工程施工安全风险管理也具有一定借鉴意义.
【总页数】5页(P28-32)
【作者】龙宏德;彭秀明;李鹏举
【作者单位】深圳市地铁集团有限公司,518026,深圳;深圳市地铁集团有限公司,518026,深圳;上海同是工程科技有限公司,200092,上海
【正文语种】中文
【中图分类】TU714;U231
【相关文献】
1.深圳地铁环中线列车闸瓦磨耗规律及使用寿命分析 [J], 许然平;郑吴富
2.南水北调中线工程北京西四环段输水安全分析 [J], 周杰;吴时强;吴修锋;许海平;诸育才;夏屹
3.南水北调中线京石段西四环暗涵工程安全监测 [J], 权录年;李彦平
4.南水北调中线北京西四环暗涵工程安全监测 [J], 权录年;李彦平
5.深圳地铁环中线车辆选型及编组方案研究 [J], 罗信
因版权原因，仅展示原文概要，查看原文内容请购买。

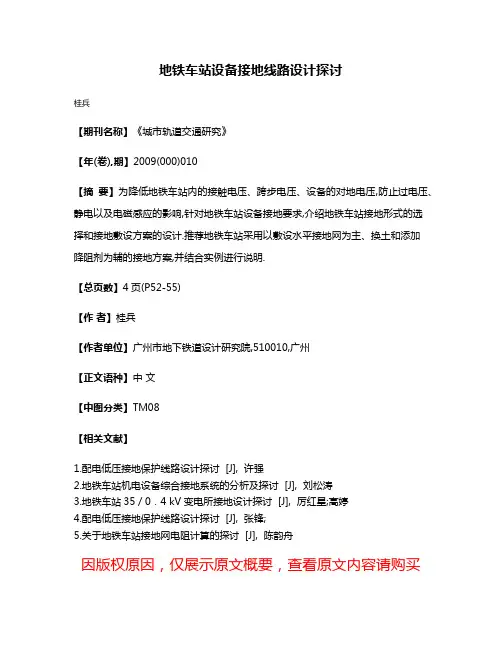

地铁车站设备接地线路设计探讨
