第二十八讲§6—3 剖视图的分类课题：1、剖视图的分类2、剖切面的种类课堂类型：讲授教学目的：1、讲解全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合2、讲解阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合3、了解复合剖视图的画法、标注方法和应用场合教学要求：1、掌握全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合2、掌握阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合3、熟悉复合剖视图的画法、标注方法和应用场合教学重点：1、三种剖视图的的画法、标注方法和应用场合2、各种剖切面的剖视图的画法、标注方法和应用场合教学难点：1、局部剖视图的画法2、复合剖视图的画法教具：挂图：“全剖视图”、“半剖视图”、“局部剖视图”、“阶梯剖视图”、“旋转剖视图”、“斜剖视图”、“复合剖视图”教学方法：讲课时应从各种剖视的应用场合入手，举例说明，各种剖视图的的画法采用对比的方法讲解。

教学过程：一、复习旧课1、剖视图的形成。

2、视图的画法、标注。

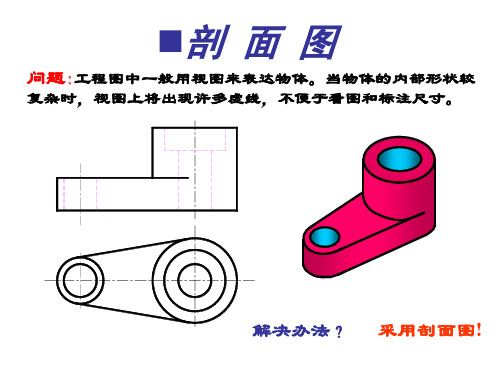

3、画剖视图应注意的问题二、引入新课题为了用较少的图形，把机件的形状完整清晰地表达出来，就必须使每个图形能较多地表达机件的形状。

这样，就产生了各种剖视图。

按剖切范围的大小，剖视图可分为全剖视图、半剖视图、局部剖视图。

按剖切面的种类和数量，剖视图可分为阶梯剖视图、旋转剖视图、斜剖视图和复合剖视图。

三、教学内容（一）剖视图的分类1、全剖视图（1）概念用剖切平面，将机件全部剖开后进行投影所得到的剖视图，称为全剖视图（简称全剖视）。

例如图6—8中的主视图和左视图均为全剖视图。

（2）应用全剖视图一般用于表达外部形状比较简单，内部结构比较复杂的机件。

（3）标注当剖切平面通过机件的对称（或基本对称）平面，且全剖视图按投影关系配置，中间又无其它视图隔开时，可以省略标注，否则必须按规定方法标注。

如图6—8中的主视图的剖切平面通过对称平面，所以省略了标注；而左视图的剖切平面不是通过对称平面，则必须标注，但它是按投影关系配置的，所以箭头可以省略。

画阶梯剖视图时，应注意下述几点：
(1) 剖视图上不允许画出剖切平面转折处的分界线。

(2) 不应出现不完整的结构要素。

只有当不同的孔、槽在剖视图中具有共同的对称中心线或轴线时，才允许剖切平面在孔、槽中心线或轴线转折不同的孔、各面一半．者以其同的中线分界．
(3) 剖切符号的转折处不允许与图上的轮廓线重合。

（4）在转折处如因位置有限，且不致引起误解时，可以不注写字母。

3．几个相交的剖切面（旋转剖）
用几个相交的剖切面(交线垂直于某一基本投影面)剖开机件获得剖视图的情况。

画此类剖视图时，应将被剖切平面剖开的结构及其有关部分旋转至与选定的投影面平行，再进行投射。

如图示的机件就是将下方倾斜截断面及被剖开的小圆孔都旋转到与侧平面平行，然后再投射。

显然，由于被剖开的小圆孔是经过旋转后再投射的，因此，主、左视图中，小圆孔的投影不再保持原位置“高平齐”的关系。

应注意的是：凡是没有被剖切平面剖到的结构，应按原来的位置画出它们的投影。

小要侧重讲解每种方法的概念、画法、标记和应用。
