水膜除尘器

水膜除尘器工作原理
水膜除尘器是一种常见的空气净化设备，其工作原理是利用水膜的物理特性对空气中的颗粒物进行捕捉和过滤。

水膜除尘器内部设有水箱，空气经过进气口进入除尘器后，首先经过一个预处理装置，用于去除空气中的大颗粒物和粗尘。

然后，经过预处理的空气通过喷嘴进入水箱，形成水膜。

空气中的颗粒物在通过水膜的过程中，由于颗粒物与水膜之间存在黏附和碰撞作用，被水膜捕捉下来。

水膜除尘器的除尘效果取决于水膜的厚度和速度。

一般情况下，水膜越厚、水膜速度越慢，除尘效果越好。

此外，水膜除尘器还可以通过调节喷嘴的数量和位置，以及控制水的流量和压力，来实现对不同颗粒物的过滤和捕捉。

除此之外，水膜除尘器还可以通过添加一些化学药剂，如消毒剂和阻垢剂，来提高水膜的除尘效果和维护设备的清洁。

总的来说，水膜除尘器通过利用水膜的捕捉和过滤作用，将空气中的颗粒物拦截下来，从而达到空气净化的目的。

水膜除尘器工作原理图文
什么是水膜除尘器：
水膜除尘器是一种利用含尘气体冲击除尘器内壁或其他特殊构件上用某种方法造成的水膜，使粉尘被水膜捕获，气体得到净化的净化设备。

洛阳钙丰工贸对水膜除尘器有多年经验，因其结构相对简单、金属的耗量较小、而且耗水量较小，水膜除尘器在工业生产中受到应用。

水膜除尘器工作原理：
当含有粉尘及硫化物的锅炉烟气进入文丘里喉管后，由于喉管断面积不变，管内静压下降到低值，并维持不变，此时气流流速达到最高值；气流进入渐扩管，由于断面积逐扩大，管内静压逐渐得到恢复，气流流速也逐渐下降。

在收缩管末端或喉管处通过喷嘴引入洗涤液，该处的气流速度就很高，由喷嘴喷出含有碱性的洗涤液在高速气流的冲击下，进一步雾化成更细小的雾滴，而且气、液、固（粒尘）三相的相对速度都很大，使它们得以更充分混合，从而增加了二氧化硫与碱液滴混合的机会，使大部分的二氧化硫和碱性液滴得以充分反应，达到脱硫目的。

另一方面，由于碱性洗涤液雾化充分，使气体达到饱和程度，从而破坏了尘粒表面的气膜，使尘粒完全被水汽润湿。

当气体进入扩散管后，这些被水润湿的尘粒与雾滴之间，以及不同粒径的尘粒或雾滴之间，在不同惯性力的作用下，在相互碰撞接触中凝聚成粒径较大的含尘液滴。

这些较粗的含尘液滴随气流进入主塔后，在重力、惯性力、离心力的作用下，从气流中分离出来，从而达到净化目的。

另外，水膜除尘器外部采用钢制结构，杜绝了漏水渗透，密封性能好，可以整体出厂，安装方便。

内部采用天然花岗岩，经机械加工成圆形弯板，整体结构光滑平整。

中间用耐酸胶泥灌缝。

有耐腐蚀，耐磨损，耐高温的特性。

水膜除尘器工作原理
水膜除尘器是一种常用的气体净化设备，其主要工作原理是利用水膜对颗粒物进行捕集和去除。

具体工作过程如下：
1. 气体进入水膜除尘器：污染气体经过进气口进入水膜除尘器，进入到除尘器内部。

2. 水膜形成：在除尘器内部设置了水装置，通过喷淋水或者水幕喷淋装置将水雾均匀喷洒在除尘器内部的集尘板上，形成一层水膜。

3. 气体与水膜接触：污染气体穿过水膜与水膜接触，颗粒物在气体与水膜之间发生碰撞和沉积。

4. 颗粒物捕集和去除：受到水膜的冲击和阻挡，颗粒物被捕集在水膜上，逐渐沉积下来。

5. 液体排放：水膜中的被捕集颗粒物随着水流进入除尘器的沉淀池或者沉砂坑，最终通过排污装置排出。

同时在处理过程中可能需要周期性的更换或者清洗水膜。

通过以上工作原理，水膜除尘器可以有效捕集和去除空气中的颗粒物，达到净化气体的效果。

它广泛应用于工业生产、电力、化工等领域，用于处理高浓度颗粒物污染气体。

膜除尘器的组成及工作原理水膜除尘器是由筒体、栅板、轻质浮球、喷嘴、除雾器等组成。

在筒体内下边是栅板，栅板上放置一定数量的小球，球层上边有喷嘴把喷淋液雾化后喷淋到小球表面，再上边又有一层小球和喷嘴，最上边是脱水器。

筒体是浮球塔的基本构架，一般筒体是由碳钢制成，内衬防腐材料，防腐材料可用耐蚀玻璃钢；也可以用聚丙稀制作筒体外包一层玻璃钢,它是玻璃钢除尘除硫器的一种。

如果是栅板是起到支撑小球的作用，一般用非金属材料或金属材料衬耐腐蚀材料制成，一般要求开孔率为0.4-0.6m2/m2左右。

这样阻力不太大，又能保证填料有一定的持水。

栅板上孔径的大小一般为填料直径的三分之二为宜。

浮球塔所用小球通常为轻质塑料空心球，要求耐磨，耐蚀，并耐一定的温度，常用聚乙烯或聚丙稀材料，其密度为0.2-0.6g/m3,直径为Ф20mm~Ф40mm左右。

浮球层最小的静止高度H一般为5~8倍的球直径，如果达不到这个高度容易发生沟流现象。

所谓沟流指的是某些地方小球被冲开，形成一道沟，而旁边的小球则积聚起来使气流短路。

正常情况下小球层厚度可取8-12倍的球直径，如果太厚，球不易浮动，与普通小球塔相似，易堵塞。

一般情况，浮球塔内设有1-3层栅板和浮球层，其层数的多少主要根据除尘的要求而定，层数多可以提高除尘效率，但阻力增加。

当把从水膜出来的含有微小尘粒的烟气，经过浮球塔，在一定流速下冲击填料球层时，小球开始浮动、旋转、互相碰撞，再加上洗涤液的作用，在小球表面形成气液混合物。

含尘烟气在小球隙缝间转弯行走，与小球碰撞，尘粒被球表面形成的持水层捕集，向下流去，由于不断有新的液体补充，因此，尘粒不断被浮动小球表面的液体捕捉。

从浮球层出来的烟尘再经过一端淋雨段，剩余粉尘被进一步捕集。

水膜除尘器是一种依靠强大的离心力的作用把烟尘中的沉粒甩向水膜壁，被侧壁不断流下的水冲走，从而除掉尘粒的除尘器产品。

它但对于微小颗粒的粉尘，由于惯性很小，所以很难除掉。

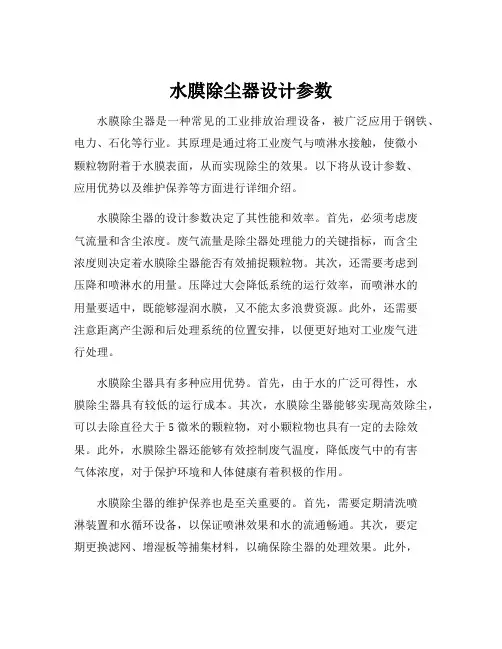

水膜除尘器设计参数水膜除尘器是一种常见的工业排放治理设备，被广泛应用于钢铁、电力、石化等行业。

其原理是通过将工业废气与喷淋水接触，使微小颗粒物附着于水膜表面，从而实现除尘的效果。

以下将从设计参数、应用优势以及维护保养等方面进行详细介绍。

水膜除尘器的设计参数决定了其性能和效率。

首先，必须考虑废气流量和含尘浓度。

废气流量是除尘器处理能力的关键指标，而含尘浓度则决定着水膜除尘器能否有效捕捉颗粒物。

其次，还需要考虑到压降和喷淋水的用量。

压降过大会降低系统的运行效率，而喷淋水的用量要适中，既能够湿润水膜，又不能太多浪费资源。

此外，还需要注意距离产尘源和后处理系统的位置安排，以便更好地对工业废气进行处理。

水膜除尘器具有多种应用优势。

首先，由于水的广泛可得性，水膜除尘器具有较低的运行成本。

其次，水膜除尘器能够实现高效除尘，可以去除直径大于5微米的颗粒物，对小颗粒物也具有一定的去除效果。

此外，水膜除尘器还能够有效控制废气温度，降低废气中的有害气体浓度，对于保护环境和人体健康有着积极的作用。

水膜除尘器的维护保养也是至关重要的。

首先，需要定期清洗喷淋装置和水循环设备，以保证喷淋效果和水的流通畅通。

其次，要定期更换滤网、增湿板等捕集材料，以确保除尘器的处理效果。

此外，还要定期检查和维护水泵、风机等设备，及时处理故障，保障设备的正常运行。

综上所述，水膜除尘器的设计参数、应用优势以及维护保养都是十分重要的。

只有合理设置设计参数，充分发挥其应用优势，并进行定期的维护保养，才能使水膜除尘器达到最佳的除尘效果，减少工业废气对环境的污染，保护人类健康。

水膜除尘器工作原理水膜除尘器是一种常用于工业生产中的除尘设备，其主要原理是利用水膜的吸附和过滤作用，将空气中的颗粒物和污染物去除，从而达到净化空气的目的。

下面我们将详细介绍水膜除尘器的工作原理。

1. 原理概述。

水膜除尘器是一种湿式除尘设备，其主要工作原理是利用水膜对空气中的颗粒物和污染物进行吸附和过滤。

当污染空气通过水膜除尘器时，颗粒物和污染物会被水膜吸附并沉积到水中，从而达到净化空气的目的。

水膜除尘器不仅可以去除空气中的颗粒物和污染物，还可以降低空气中的温度和湿度，提高空气质量。

2. 工作过程。

水膜除尘器的工作过程可以分为三个步骤，湿润、吸附和沉积。

首先，污染空气进入水膜除尘器后，通过喷淋系统将水雾喷洒到空气中，使空气与水充分接触，从而湿润空气中的颗粒物和污染物。

接着，湿润的空气通过水膜层时，水膜会对空气中的颗粒物和污染物进行吸附和过滤。

水膜的吸附作用可以有效地去除空气中的颗粒物和污染物，使空气变得清新。

最后，经过水膜的过滤后，空气中的颗粒物和污染物会沉积到水中，从而达到净化空气的目的。

沉积在水中的颗粒物和污染物可以通过排水系统进行处理，从而实现循环使用水资源的目的。

3. 优势与应用。

水膜除尘器具有以下几个优势：首先，水膜除尘器可以有效地去除空气中的颗粒物和污染物，净化空气质量，保护环境和人体健康。

其次，水膜除尘器可以降低空气中的温度和湿度，改善工作环境，提高生产效率。

再次，水膜除尘器可以循环使用水资源，减少水资源的浪费，节约成本。

最后，水膜除尘器适用于多种工业生产场景，如煤矿、冶金、化工、建材等领域，可以满足不同行业的除尘需求。

总之，水膜除尘器是一种高效、节能、环保的除尘设备，具有广泛的应用前景和市场需求。

随着工业生产的不断发展和环境保护意识的提高，水膜除尘器将在未来得到更广泛的应用和推广。

水膜除尘器原理
水膜除尘器是一种常见的除尘设备，其工作原理是利用水膜
的形成和作用来收集空气中的颗粒物。

水膜除尘器由主体结构、喷淋系统、排水系统和废水处理系
统等组成。

主体结构一般由壳体、入口管道、出口管道和内部
填料等构成。

水膜除尘器的工作原理如下：
1.进入除尘器的气体通过入口管道进入设备内部；
2.在设备内部，气体会与喷淋系统中喷洒的水雾发生接触，
由于气体中携带的颗粒物与水雾发生作用，颗粒物会被水雾湿化；
3.湿化后的颗粒物会在水膜的作用下被收集，同时，气体经
过水膜的阻挡作用，速度减慢，颗粒物会沉积在设备内部的填
料上；
4.收集下来的颗粒物会由排水系统进行排除，并通过废水处
理系统进行处理；
5.清洁的气体则通过出口管道排放出去。

水膜除尘器的工作原理可以较好地实现颗粒物的收集和处理，具有结构简单、操作方便、除尘效率高的优点。

然而，由于其
对颗粒物尺寸和湿度的要求较高，对水质的要求也较高，因此在实际应用中需注意操作维护和废水处理等问题。

文丘里水膜除尘器设计指导
首先，设计文丘里水膜除尘器时，需要考虑其工作原理。

文丘里水膜
除尘器是利用水膜在高速气流中形成润湿膜，并与颗粒物发生冲突，从而
使颗粒物与水滤出。

因此，在设计水膜除尘器时，需要确保气流与水膜的
接触面积足够大，以提高除尘效果。

其次，设计水膜除尘器时，需要考虑其整体结构。

通常情况下，水膜
除尘器包括进气管道、布料和喷水系统。

进气管道应设计为流线型，以减
少气流的阻力。

同时，进气口和布料的距离需要合理设置，以保证气流在
布料上形成水膜，并与颗粒物发生冲突。

喷水系统应确保水量和压力稳定，以满足除尘要求。

第三，设计水膜除尘器时，需要考虑水的循环和处理。

由于水膜除尘
器需要不断提供清洁的水来形成水膜，因此需要考虑水的循环和处理。

通
常情况下，可以设置循环水系统，将排放水通过处理设备进行过滤和净化，再循环使用。

此外，还可以设置在线监测系统，监测水质，并及时调整处
理设备，以保证水的清洁程度。

最后，设计水膜除尘器时，需要考虑设备的维护和保养。

水膜除尘器
在使用过程中，会产生一定的沉积物和污垢，因此需要定期进行清洗和维护。

此外，还需要关注设备的运行状态，及时检查和更换磨损的部件，以
确保水膜除尘器的正常运行。

综上所述，设计文丘里水膜除尘器时，需要考虑其工作原理、整体结构、水的循环和处理，以及设备的维护和保养。

通过合理设计和实施这些
措施，可以提高水膜除尘器的除尘效果，保证工作区域的清洁。

水膜除尘器设计参数摘要：一、水膜除尘器工作原理简介二、水膜除尘器的主要设计参数1.处理风量2.过滤面积3.过滤风速4.喷嘴设计5.筒体材料选择三、水膜除尘器的特点与优势1.高效除尘2.结构简单3.安装方便4.造价低四、水膜除尘器在工业应用中的案例五、如何选择与使用水膜除尘器1.根据工艺需求选择合适的型号2.考虑除尘器的使用环境3.确定除尘器的安装位置4.定期维护与检查正文：水膜除尘器是一种常见的除尘设备，广泛应用于工业生产中，如锅炉、冶金、化工等行业。

它的主要工作原理是利用含尘气体冲击除尘器内壁或其他特殊构件上用某种方法造成的水膜，使粉尘被水膜捕获，气体得到净化。

下面我们将详细介绍水膜除尘器的设计参数、特点与优势，以及在工业应用中的案例。

一、水膜除尘器工作原理简介水膜除尘器实质上就是一个湿法旋风除尘器。

含尘气体从简体下部沿切线方向进入，形成旋转运动，靠离心作用将粉尘分散到筒壁。

筒壁有一层用喷嘴喷入筒内的水膜，分离出来的粉尘被筒壁上的水膜所吸附，然后随水膜下流到筒体底部排出。

净化后的气体从筒体上部排出。

二、水膜除尘器的主要设计参数1.处理风量：是指除尘系统每小时能够处理含尘空气的体积。

处理风量决定着袋式除尘器的规格大小。

设计时要注意除尘器使用场所及烟气温度，若烟气处理温度已经确定，而气体采取稀释法冷却时，处理风量还要考虑增加稀释的空气量。

2.过滤面积：全过滤面积是指除尘器内部所有过滤元件的总过滤面积。

过滤面积越大，除尘效果越好，但设备体积也会相应增大。

3.过滤风速：过滤风速是指气体通过过滤元件的速度。

过滤风速越小，除尘效果越好，但阻力会增大，需要考虑喷嘴的设计和布置。

4.喷嘴设计：喷嘴的设计影响着水膜的形成和除尘效果。

喷嘴应具有适当的喷水量和喷射角度，以保证水膜的均匀和稳定。

5.筒体材料选择：水膜除尘器筒体材料一般采用钢制结构，具有密封性能好、耐腐蚀、耐磨损、耐高温的特性。

三、水膜除尘器的特点与优势1.高效除尘：水膜除尘器具有较高的除尘效率，能够有效地捕获和吸附粉尘，净化气体。
