中心机房UPS增容和电源改造项目设备配置和技术要求内容

机房UPS配置技术要求一、确定负载类型和功率因数在为机房配置UPS之前，首先需要确定机房的负载类型和功率因数。

这有助于选择合适的UPS容量和数量，确保系统正常运行。

常见的负载类型包括线性负载、非线性负载和冲击性负载。

在选择UPS时，应考虑负载的特性，以确保UPS能够满足机房的需求。

二、确定UPS的容量和数量根据机房的面积、空调、照明以及其他相关因素，确定UPS 的容量和数量。

在选择UPS容量时，应考虑冗余和扩展空间，以便未来增加设备时仍能满足需求。

对于大型机房，可能需要使用多台UPS并联运行，以确保系统的稳定性和可靠性。

三、选择UPS的型号和品牌选择信誉良好的UPS品牌和型号，同时考虑预算和实用性。

在选择品牌时，应考虑其技术实力、产品质量、售后服务等因素。

此外，还需要考虑UPS的能效、噪音、散热性能等参数。

四、配置UPS的输入输出参数设置UPS的输入输出参数，包括输入电压、频率和输出电压、频率等。

这些参数应与机房的电源系统和设备相匹配，以确保系统的稳定性和可靠性。

此外，还需要考虑UPS的输入功率因数校正（PFC）功能，以降低谐波电流对电网的影响。

五、配置UPS的电池组根据实际情况，配置UPS的电池组，包括电池的类型、数量和寿命。

电池的类型应与UPS的要求相匹配，同时考虑电池的充电速度、容量和寿命等因素。

在配置电池组时，应考虑冗余和扩展空间，以便未来增加电池时仍能满足需求。

六、配置UPS的监控和管理系统建立UPS的监控和管理系统，确保设备的正常运行和故障及时发现。

监控系统应能够实时监测UPS的运行状态、电量使用情况、电池状态等信息，并具备报警功能。

同时，管理系统应具备远程监控和管理的功能，以便于管理员对UPS进行远程操作和维护。

七、确保UPS与现有设备的兼容性在选择UPS时，应确保其与现有设备具有良好的兼容性，避免不必要的问题。

例如，如果机房已有特定的电源插座和电缆规格，应选择与之兼容的UPS型号和规格。

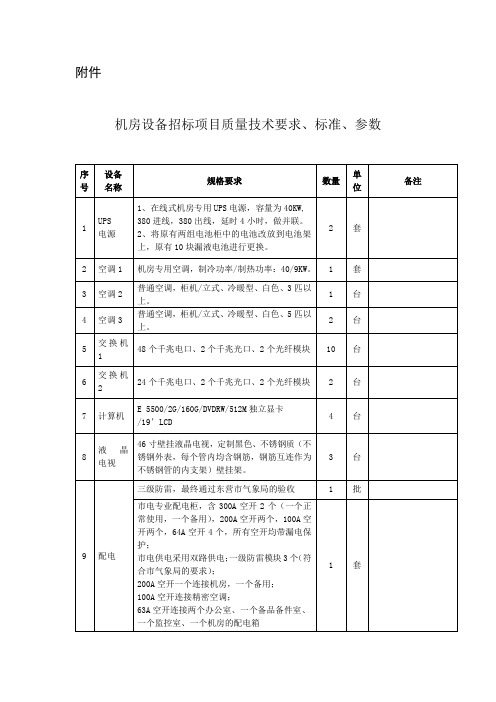

附件机房设备招标项目质量技术要求、标准、参数重要设备详细技术要求一、UPS设备说明：1、数量：40KVA UPS两台（1＋1并机运行），输出功率因数0.9,整机效率>96%；要求生产厂商提供国家认证报告。

2、UPS容量为40KVA，380V输入，380V输出，延时4个小时；3、主机技术及要求（1）产品要求A、纯在线式产品，保证长期连续运行，且输出电压、频率、谐波失真度等稳定精度在规定技术指标以内。

正常情况下由 380V 交流电供电，经整流器整流滤波为纯净直流电，由逆变器变换为稳频稳压交流电，通过静态开关向负载供电；当交流电或整流器发生故障时，逆变器利用蓄电池直流电能无间断地继续向负载提供优质可靠的交流电。

当交流电断电，负载由蓄电池供电后，如果交流电恢复供电，要求无间断转为UPS的正常工作方式。

当交流电断电，蓄电池放电至终止电压，对负载停止供电后，如果交流电恢复供电，要求UPS能自动重新启动，恢复到正常的工作状态。

B、内部应采用智能化控制系统进行控制信息处理，对蓄电池进行有效地管理。

C、要求 UPS 有大屏幕中文监控界面，具备智能监控接口，可传送工作状态及事故报警信号。

D、产品具备机房工程防雷性能，满足信息产业部D级防雷标准，混合波3KV/6KA。

E、应采用PFC功率矫正整流技术，输入功率因数>0.99F、配置手动维修旁路，保证实现不停电维护。

G、为满足将来发展需求，UPS可直接并联，在线扩容。

并机台数不小于6台。

H、可现实双母线工作方式，保证双电源负载的最大可靠性，投标方应阐明UPS如果进行双母线工作方式。

（2）详细性能及技术指标要求：4、电池指标及要求5、原有UPS电池柜改造将原有两组电池柜中的电池改放到电池架上，原有10块漏液电池（沈阳松下100ah12v）进行更换。

二、精密空调说明1、要求：制冷量/制热量：40/9KW,加湿量：10kg/h。

要求生产厂商提供生产许可证。

2、指标线符合工程需要；具备抗震措施。

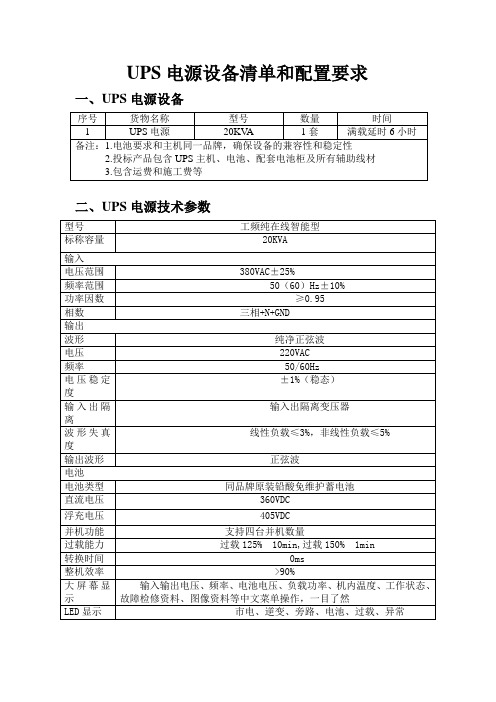

UPS电源设备清单和配置要求一、UPS电源设备
二、UPS电源技术参数
三、投标要求
1.所投产品要求是国内驰名商标或国际知名品牌
2.具有投标产品制造商的产品授权代理资格
3.提供厂家三年质量保证售后服务承诺函
4本地有厂家办事处售后服务点，随时响应服务
5.市区1小时内到位服务
四、UPS电源技术要求
工作方式：工频纯在线式
输出电压：220V
功率因数：0.95
直流电压：360V
过载能力：过载125% 10min,过载150% 1 min 转换时间：0ms
并机能力：支持四台并机数量
人机界面：大屏幕中文监控操作
五、蓄电池技术要求
1.铅酸免维护蓄电池，无需加水维护
2.必须和UPS主机同一品牌，延长使用寿命
3.国内驰名商标，三年免费质保
4.电池电压：12V
5.电池容量：100AH
六、电池柜要求
1.能承重800KG以上重量
2.和UPS主机保持颜色一致。

更新部分电力系统设备项目技术需求书分两包第一包：购置UPS电源及电力配套设备一、购置30KVA UPS电源1项目概况1.1本项目招标的UPS电源天津广播电视电影集团技术中心传输机房所使用,该机房担负着天津广播、电视全部信号的传输工作,是整个广播电视播出链路中的重要环节之一,UPS电源是播出设备安全供电的必备设备,UPS电源的容量和质量直接影响着广播电视的能否不间断播出.1.2随着事业的发展,原有的UPS电源不能满足使用需求,因此需要新购置两台UPS电源,UPS电源的运行方式为双机并列.2技术要求总则2.1总则内容所描述的内容为本项目的主体结构和基本要求,是技术要求的不可分割.2.2本标书变电站是担负着广播电视播出,投标人对设备的选型上一定要考虑发射场场强对投标人所选用设备的影响.2.3本招标技术条件提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准的条文,投标方应按有关标准提供符合IEC标准、国标、行业标准和本协议书的优质产品.2.4如果投标方没有以书面形式对本规范书的条文提出异议,则意味着投标方提供的设备完全符合本规范书的要求.如有异议,不管是多么微小,都应在报价书中以“对招标书的意见和同用户要求、规范、标准的差异”为标题的专门章节中加以详细描述.2.5本招标书中设备技术规范书所使用的标准与投标方所执行的标准不一致时,按较高标准执行.2.6本招标书中技术规范经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力.2.7投标人应仔细阅读招标文件,投标人提供的设备的技术规范应与本协议书中提出的要求相一致,投标人也可以推荐满足本标书要求的类似定型产品,但必须提出详细的技术偏差.2.8本规范书未尽事宜,由招标人和投标人在合同技术谈判时协商确定.2.9本招标文件提出给招标人的全部技术材料或设备背景资料以及竣工后施工图纸、资料全部按照机密方式保存,投标人有违反之处将追究法律责任.3投标人资质要求3.1企业法人营业执照.3.2税务登记证.3.3组织机构代码.3.4开户许可证.3.5投标人或供货所投产品具有国家广播电影电视总局入网认证.3.6投标人或供货商拥有的权威机构颁发的ISO－9000系列的认证证书或等同的质量保证体系认证证书；3.7投标人或供货商最近 3 年内同类设备的销售记录及相应的最终用户的使用情况证明；3.8投标人必须提供有能力履行本合同的承诺文件.3.9投标人必须提供售后服务承诺文件.3.10国家权威部门颁发的设备产品试验报告；3.11要求投标人或供货商提供的30KVA以上UPS电源1＋1并联冗余系统在省、市级广播电视播出部门有成功使用案例,并有用户使用证明.3.12要求投标人或供货商提供所投设备的销售代理证.4设备清单及技术指标要求4.1基本功能：4.1.1UPS电源要求整个系统要求设计合理、技术先进、功能完善、稳定可靠.4.1.2具备计算机远程监控功能,并提供UPS故障、旁路、电池放电、电池低电压等报警输出接点,该接点为无源或有源由用户自行外置报警设备.4.1.3UPS电源允许在线进行并解列操作.4.1.4UPS电源为在线式,输入、输出为三进三出,系统工作方式为2台30KVA并联工作,单台工作时可提供30分钟后备时间.4.1.5UPS电源监控软件要求能同时监控2台UPS电源运行状态,并提供远程通讯协议.4.1.6“基本功能”所描述的内容是技术指标的不可分割.4.1.7具备短信报警功能.4.2采购清单4.2.1本标书采购30KVA/30分钟UPS电源1＋1并联冗余系统一套含UPS计算机远程监控软件,电池、电池柜.4.3技术要求指标二、购置低压配电柜及部分配电柜改造技术要求1.1项目情况简述本项目招标的400V低压配电柜及改造部分低压配电柜,是电源天津广播电视电影集团技术中心传输机房、监测中心机房所使用,该机房担负着天津广播、电视全部信号的传输工作及监测工作,是整个广播电视播出链路中的重要环节之一,根据事业发展的需要拟定为上述机房更换UPS电源,在更换UPS电源的同时需要新增和改造部分配电柜,以此来满足供电要求.1.2技术要求总则1.2.1总则内容所描述的内容为本项目的主体结构和基本要求,是技术要求的不可分割.1.2.2本标书变电站是担负着广播电视播出,投标人对设备的选型上一定要考虑发射场场强对投标人所选用设备的影响.1.2.3本招标技术条件提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准的条文,投标方应按有关标准提供符合IEC标准、国标、行业标准和本协议书的优质产品.1.2.4如果投标方没有以书面形式对本规范书的条文提出异议,则意味着投标方提供的设备完全符合本规范书的要求.如有异议,不管是多么微小,都应在报价书中以“对招标书的意见和同用户要求、规范、标准的差异”为标题的专门章节中加以详细描述.1.2.5本招标书中设备技术规范书所使用的标准与投标方所执行的标准不一致时,按较高标准执行.1.2.6本招标书中技术规范经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力.1.2.7投标人应仔细阅读招标文件,投标人提供的设备的技术规范应与本协议书中提出的要求相一致,投标人也可以推荐满足本标书要求的类似定型产品,但必须提出详细的技术偏差.1.2.8本规范书未尽事宜,由招标人和投标人在合同技术谈判时协商确定.1.2.9本招标文件提出给招标人的全部技术材料或设备背景资料以及竣工后施工图纸、资料全部按照机密方式保存,投标人有违反之处将追究法律责任.1.3投标方资质和提供的文件1.3.1企业法人营业执照.1.3.2税务登记证.1.3.3组织机构代码.1.3.4开户许可证.1.3.5中国国家强制性产品认证书.1.3.6中国国家强制性产品认证3C实验报告.1.3.7投标人或供货商拥有的权威机构颁发的ISO－9000系列的认证证书或等同的质量保证体系认证证书；1.3.8投标人或供货商最近 3 年内同类设备的销售记录及相应的最终用户的使用情况证明；1.3.9投标人必须提供售后服务承诺文件.1.4对设计图纸、说明书和试验报告的要求1.4.1所有需经招标人确认的图纸和说明文件,均应由投标人在收到中标通知后 2 周内提交给招标人进行审定认可,图纸应满足本标书的技术要求,不应有大的修改,这些资料包括设备总装图、原理图等.1.4.2招标人审定时有权提出修改意见,凡招标人认为需要修改且经投标人认可的,不得对招标人增加费用.在未经招标人对图纸作最后认可前任何采购或加工的材料损失应有投标方单独承担,投标方应在接到中标通知后签订合同前完成本条款工作.1.4.3图纸基本满足标书的技术要求后,召开投标方和招标方参加的设计交底会议,在会上双方签字确认最终图纸,投标方于 1 周内提供最终版的正式图纸及正式的电子版WORD2000,AUTOCAD2000 ,正式图纸必须加盖公章并由设计人、校核人签字.1.4.4完工后的产品应与最后确认的图纸一致.招标方对图纸的认可并不减轻投标方其图纸的正确性的责任.1.4.5设备在现场安装时,如投标方技术人员进一步修改图纸,投标方应对图纸重新收编成册,正式递交招标方,并保证安装后的设备与图纸完全相符.1.4.6图纸的格式：所有图纸均应有标题栏、全部符号和部件标志,文字均用中文书写,并使用国际单位制.1.4.7图纸应包括总装配图及安装时设备位置的精确布置图,并且应保证招标方可按最终版的图纸资料对所供设备进行维护.1.4.8说明书应包括下列各项：结构、安装、调试、运行、维护、检修操作和全部附件的完整说明和技术数据.1.4.9产品技术说明.1.4.10出厂试验数据.1.4.11出厂试验报告.1.5配电柜性能要求简述1.5.1必须是国家强制性认证检测产品.1.5.2本次招标低压配电柜安装在室内.1.5.3额定工作电压：400V.1.5.4额定工作频率：50Hz.1.5.5额定绝缘电压：大于690V.1.5.6额定冲击耐受电压： 8kV.1.5.7安装类别：Ⅲ、Ⅳ .1.5.8线路按照三相五线制安装母线.1.5.9产品的各项技术指标应符合IEC439低压成套开关设备和控制设备,GB7251低压成套开关设备.1.5.10柜体采用上下都能够进出接线方式.1.5.11断路器要求有分、合闸指示灯及有电指示灯.1.5.12配置EM600B智能监测仪表.1.5.13断路器配置分、合闸、报警辅助触点,并将二次线引出至端子排.1.5.14电压回路、指示灯回路必须接保险.1.5.15二次端子选用凤凰端子.1.6配电柜其他技术要求1.6.1主要设备器件要求通过ISO9001质量认证和3C认证.1.6.2配电柜内带电体必须进行绝缘处理.1.6.3每路进出线均配备相应截面硅橡胶预制式电缆接插附件.1.6.4电缆插头及附件适用于交联聚乙烯绝缘电缆.1.6.5每路进出线均采用逐级螺栓紧固连接方式.1.6.6柜体表面采取静电喷漆,材料采用非金属阻燃、抗紫外线、抗老化、耐腐蚀、耐受外力1.6.7抗压性：100 kg重物面积10×10cm2 置于配电柜窗口或任意位置三分钟,配电柜不开裂不损坏.1.6.8阻燃性:配电柜具有一级阻燃性能.1.6.9抗腐蚀性:配电柜具有抗腐蚀性能,在％的盐酸溶液中泡４h无明显被腐蚀现象.1.6.10柜体金属框架均有良好的接地装置,柜体外侧预留接地体固定位置.1.6.11柜门用转轴式活动铰链与构架相连,安装、拆卸方便.门的折边处均有一根山型橡塑条,关门时门与构架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级.1.7改造配电柜施工方式及时间要求.1.7.1属于本地改造配电柜的改造方式为拆除柜内全部器件,只保留柜体,按图纸要求安装新的配电设备.1.7.2属于本地改造配电柜的施工时间只能在零点至3点进行,必须在上述时间段内一次性完成设备拆除、安装、送电等工作.1.7.3中标单位在承担改造工作的同时,还需要完成在改造过程中的电缆拆装工作.1.8配电柜结线方案及柜内主要器件配置表1.8.1下图“传输机房原20KVA/UPS旁路配电柜结线方案”为新购置配电柜一面.1.8.2下图“新增30KVA/UPS配电柜与旁路配电柜系统图”分为保留柜体更换内部器件属于本地改造和新购置配电柜两个部分.1.8.3下图“监测中心调配15KVA/UPS配电柜与旁路配电柜系统图”分为保留柜体更换内部器件属于本地改造和新购置配电柜两个部分.新增30KVA/UPS配电柜与旁路配电柜系统图监测中心调配15KVA/UPS配电柜与旁路配电柜系统图第二包：塘沽发射台购置发电机组技术需求1项目概况1.1天津广播电视电影集团技术中心塘沽机房变电站10KV双电源供电、低压自投、“全主全备”供电系统,由于供电线路等多种因素两条外线路全部停电的情况时有发生,另外原有75KW发电机不能满足播出需要,为确保安全播出用电,需要购置一台120KW柴油发电机组作为第三备用电源.1.2发电机组安装完成正式运行后,原供电系统运行方式不变,两路电源同时停电后发电机组自动启动运行,当两路电源的任何一路来电时发电机组自动退出运行.2投标人资质要求2.1企业法人营业执照.2.2税务登记证、组织机构代码证、商标注册证2.3产品生产许可证2.4ISO9000质量管理体系认证证书2.5发电机组合作证书或授权书2.6电信设备进网许可证书2.7投标人或供货商最近 3 年内同类设备的销售记录及相应的最终用户的使用情况证明；2.8投标人必须提供有能力履行本合同的承诺文件.2.9投标人必须提供售后服务承诺文件.3设备清单及技术指标需求3.1发电机组系统配置要求:3.1.1发电机组类型：常用功率为120KW.3.1.2柴油机选用：水加温、四冲程、废气涡轮增压、直接喷射压燃式.3.1.3应具有手动启动、手动停止、自动启动、自动停止等功能.3.1.4应具有远程控制功能即：能够远程对发电机进行启动、停止、及主要参数的调整等功能.3.1.5控制屏：带有电压、电流、频率、水温显示、手动自动切换等功能.3.1.6柴油机具有高水温、低油压、超速、停机保护等功能.3.1.7承载能力：从0～100%负载波动,转速波动不大于%.3.1.8从0～100%负载波动,转速下跌%,电压调节率均在正负%以下.3.2单项设备技术参数：3.2.1发电机：3.2.1.1常用功率：120KW3.2.1.2输出电压： 380V/220V3.2.1.3相数接法：三相四线、中性点接地3.2.1.4频率：50Hz3.2.1.5类型：无刷AVR自动调压3.2.1.6绝缘等级：H级3.2.1.7额定功率因数：COS= 滞后3.2.1.8稳定电压调整率：≤1%3.2.1.9瞬间电压调整率：-15%——+20%3.2.1.10电压稳定时间：≤3.2.1.11电压波动率：≤%3.2.1.12稳态频率调整率：≤3%3.2.1.13瞬态频率调整率：≤+-10%3.2.1.14频率稳定时间：3sec3.2.1.15频率波动率：≤13%3.2.22、柴油机：3.2.2.1类型：四冲程、废气涡轮增压、直接喷射压燃式3.2.2.2冷却方式：水冷3.2.2.3冷却系统：自带风扇、水箱闭式循环.3.2.2.4缸数：6缸3.2.2.5排列形式：直立型3.2.2.6转数调节：电子调速器3.2.2.7启动方式：DC24V3.2.2.8转速：1500r/min4报价要求针对不同品牌的柴油机和发电机不同搭配,投标人对所投发电机组提供三个不同档次的报价.。

ups电源改造施工方案UPS电源改造施工方案一、项目背景：UPS（Uninterrupted Power Supply）电源是现代化电源系统的重要组成部分，用于在电力故障时提供稳定的电能供应，确保设备的正常运行。

随着科技的进步和社会的发展，UPS电源的应用越来越广泛，对其可靠性和稳定性的要求也越来越高。

为了满足用户对UPS电源的需求，对其进行改造和升级非常必要。

二、改造目标：1. 提高UPS电源的稳定性和可靠性，减少电力故障带来的影响。

2. 提高UPS电源的安全性能，避免火灾和安全事故的发生。

3. 减少UPS电源的运行成本，提高能源利用效率。

4. 支持新的电气设备和技术的接入。

三、改造内容：1. 更换UPS电源的关键部件，如电池、转换器和逆变器等，以提高其工作效能和可靠性。

2. 安装UPS电源输出端的稳压器和过流保护装置，以保证负载设备的供电稳定性和安全性。

3. 对UPS电源进行绝缘检测和接地处理，以确保电源系统的安全可靠性。

4. 优化UPS电源的电路结构和控制系统，使其更加稳定和高效。

5. 根据需要增加UPS电源的并行和冗余功能，提高电源系统的可扩展性和备份能力。

6. 配备UPS电源远程监测和故障诊断功能，以便及时发现和解决电力问题。

7. 可根据实际需求对改造方案进行调整，并适时进行监管和维护。

四、施工步骤：1. 开展项目前的准备工作，包括资料收集、设计方案确定和设备采购等。

2. 拆除原有的UPS电源设备和相关配件。

3. 安装新的UPS电源设备和配件，包括电池组、转换器、逆变器等。

4. 安装UPS电源输出端的稳压器和过流保护装置。

5. 进行绝缘检测和接地处理，确保电源系统的安全可靠性。

6. 优化UPS电源的电路结构和控制系统，使其更加稳定和高效。

7. 根据需要增加UPS电源的并行和冗余功能。

8. 配备UPS电源远程监测和故障诊断功能。

9. 完成改造工作后进行测试和调试，确保UPS电源的正常运行。

中心机房UPS电源及供配电系统升级技术参数UPS电源及供配电系统的升级是为了提高中心机房的电力供应可靠性和效率。

以下是一些常见的技术参数和要点：1.UPS电源参数：-输出容量：UPS电源的输出容量应根据中心机房的需求进行选择，并预留一定的余量以应对未来的扩展需求。

-输出电压：一般为220V或者380V，根据实际情况进行选择。

-输出频率：一般为50Hz或者60Hz，根据所在国家或地区的标准进行选择。

-转换时间：UPS电源的转换时间应尽可能地短，一般在2-10毫秒之间。

-并联扩展：UPS电源的设计要考虑到未来需要扩展的可能性，能够支持多个UPS电源并联工作，提高系统的冗余度。

2.供配电系统参数：-输入电压：供配电系统的输入电压要满足UPS电源的要求，一般为220V或者380V。

-输入电源数量：供配电系统的输入电源应采用双路供电，即两个独立的电源线路，以提高系统的冗余度和可靠性。

-输送功率：供配电系统的输送功率要根据中心机房的总负荷进行计算，并预留一定的余量，一般以kW为单位。

-断路器和保护装置：供配电系统应配备相应的断路器和保护装置，以保证系统运行的安全性和稳定性。

3.供电设备参数：-发电机组：中心机房常备发电机组，并能够在电网故障或者停电时提供备用电源。

发电机组的参数要满足中心机房的负荷需求，包括容量、输出功率和燃料消耗等。

-备用电池组：UPS电源的备用电池组是保证中心机房断电时能够维持一定时间运行的重要装置。

备用电池组的参数要根据中心机房的负荷需求进行计算，包括容量和电池寿命等。

4.监控与管理：-远程监控：UPS电源和供配电系统应支持远程监控和管理，可以通过网络或者云平台实现对系统状态的实时监测和远程控制。

-报警系统：UPS电源和供配电系统应具备报警功能，能够及时发出警报并提供相应的告警信息，以便及时采取相应的措施。

总之，中心机房的UPS电源及供配电系统的升级需要根据实际需求进行设计和选择，以提高系统的可靠性、效率和安全性，确保中心机房的正常运行。

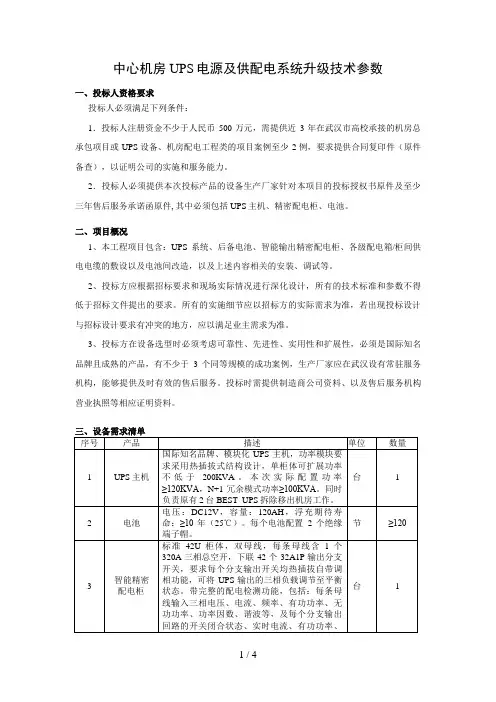

中心机房UPS电源及供配电系统升级技术参数一、投标人资格要求投标人必须满足下列条件：1．投标人注册资金不少于人民币500万元，需提供近3年在武汉市高校承接的机房总承包项目或UPS设备、机房配电工程类的项目案例至少2例，要求提供合同复印件（原件备查），以证明公司的实施和服务能力。

2．投标人必须提供本次投标产品的设备生产厂家针对本项目的投标授权书原件及至少三年售后服务承诺函原件, 其中必须包括UPS主机、精密配电柜、电池。

二、项目概况1、本工程项目包含：UPS系统、后备电池、智能输出精密配电柜、各级配电箱/柜间供电电缆的敷设以及电池间改造，以及上述内容相关的安装、调试等。

2、投标方应根据招标要求和现场实际情况进行深化设计，所有的技术标准和参数不得低于招标文件提出的要求。

所有的实施细节应以招标方的实际需求为准，若出现投标设计与招标设计要求有冲突的地方，应以满足业主需求为准。

3、投标方在设备选型时必须考虑可靠性、先进性、实用性和扩展性，必须是国际知名品牌且成熟的产品，有不少于3个同等规模的成功案例，生产厂家应在武汉设有常驻服务机构，能够提供及时有效的售后服务。

投标时需提供制造商公司资料、以及售后服务机构营业执照等相应证明资料。

四、主要设备技术指标要求五、设计和施工要求1、要求投标人按照国家机房的设计规范、电力设计和施工规范以及行业普遍认可的标准进行产品选型和方案设计。

2、要求施工方在上述设备的安装过程中保障机房整体正常运行，除了施工中涉及到的机柜或设备所必要的停机断电操作外，不得因设计失误、工序错误、管理混乱、不规范或错误的操作等原因导致机房全部或局部的意外断电、电路短路、断路、漏电、设备或设施损坏、人身伤害等事故。

3、本项目为交钥匙工程，要求投标人充分考虑到现场的所有情况，完整配置所有必要的主材、辅材、工具和人员，按相关规范完成施工。

4、从施工当日开始至工程全部结束不超过30天。

5、各投标单位应根据现场勘察情况，在符合招标文件各项技术要求的情况下合理设计设备数量及工程量，若出现漏报少报概由投标单位负责。

UPS及低压配电柜技术需求UPS技术要求一、概述XX项目各系统设备机房按A级机房标准进行设计，在调度中心地下一层设置一座专用双电源10/0.4KV变配电所，两路10KV电源分别从附近不同110KV或220KV变电站接引。

另外配置柴油发电机组作为市电后备电源。

变电所、柴油发电机组及机房照明设计在土建配套工程中实施，本工程仅负责机房UPS供电系统设计。

本工程电力专业负责各机房UPS电源系统设计，与其他各系统专业接口为：1、与土建配套工程供电系统接口为UPS机房电源进线柜进线开关上口，由土建配套引入两路电源至UPS机房电源进线柜。

电源进线柜及UPS输入输出配电柜由UPS电源系统设计。

2、与通信、信息、列调等各系统专业分界点为各系统设备电源列头柜进线开关上口。

3、与调度台之间的接口为调度台UPS电源配电箱出线开关下口，出线开关到调度台的连线由调度台配套实施。

4、与土建配套工程接地系统分界点为UPS机房接地端子箱接地端子排，接地端子箱及以上接地干线由土建配套工程实施。

二、UPS电源供电方案及主要设计原则1、为保障供电可靠，方便运营及管理，在调度指挥中心统一部署集中UPS电源系统，为调度系统机房、调度大厅调度台及各楼层弱电配线间设备提供不间断电源。

2、UPS电源供电范围本设计采用集中式UPS电源系统，为运营调度系统的信息系统、信号系统、通信系统等设备机房、调度大厅调度台及各楼层配线间设备提供不间断电源，共计约2400kW。

各UPS机房市电电源分别从本楼调度中心变电所不同低压母线接引两路电源。

3、UPS电源设置及运行方式根据调度中心建筑平面的布局，以及考虑UPS电源供电可靠性和安全性，为通信系统设置一套冗余式双总线输入/输出型UPS电源系统，由2组400kV A UPS组成2N结构，最大输出功率为400kV A，供通信电源使用；为信号系统设置一套冗余式双总线输入/输出型UPS电源系统，由2组600kV A UPS 组成2N结构，最大输出功率为6000kV A。

(六)"双电源输入"IT设备的调控原理如图2所示，正常工作时，来自输入电源1和输人电源2的两路50Hz、220Vac的电源被分别馈送到“双电源输入”服务器内部的两套直流开关电源模块1和2的输入端上。

在这里，两路交流电源分别经各自的带功率因数校正(PFC)功能的高频开关电源进行AC/DC变换处理后被变换成两路直流稳压电源Vdc-l和Vdc一2(注:因各厂家的设计思路不同，常见的Vdc的值有两种:分别为48V或24V)。

这样的两路直流稳压电源Vdc-l和Vdc-2，分别经由具有共阴极的二极管Dl和D2所构成的共模驱动电路，向服务器中的DC/DC变换器供电。

在这里，服务器中的各控制部件所需的各种直流辅助电源均由这样的48Vdc/24Vdc直流电源再经DC/DC变换器进行处理，就可获得。

从理论上讲，当这种服务器的两路交流输入电源均正常工作时，由上述的两路直流电源供电模块来共同承担服务器所需的负载电流。

1、可供选用的"双电源输入"IT设备在目前市场销售的IT设备中，我们可能会遇到如下两种产品:(l)负载均流型的"双电源输入"IT设备对于这种"双电源输入"的IT设备而言，由于在它的两路直流稳压电源Vdc-l和Vdc-2之间配置有"自动均流"调控电路，正常工作时，由这两路直流电源来平均地分担后接的负载电流，因此，这种具有双电源输入特性的两套直流电源供电模块具有自动均衡带载特性。

在这种"双电源输入"IT设备的运行中，如果遇到其中的一套直流电源供电模块的交流输人电源因故障出现"停电尸闪断"故障时，由另一套直流电源供电模块来继续承担全部负载电流，从而确保这台lT设备能不间断地工常运行。

在此条件下，为确保此电源模块不会因负载量扩大而使温度升高中所配置的调速风扇的转速将会自动加快，以便带走更多的热量，从而确保安全运行。

中心机房UPS增容和电源改造项目设备配置和技术要求一、项目背景和意义中心机房是一个关键设施，用于支持数据中心以及其他网络设备的正常运行。

随着业务的增长和技术的进步，中心机房的UPS容量和电源配置需要进行增容和改造，以保证系统的可靠性和稳定性。

增容和电源改造项目的主要目的是提高UPS和电源系统的容量，满足日益增长的能源需求。

此外，还需要升级和改进现有的电源系统，提高其稳定性和效能，以应对未来的扩展和发展。

二、设备配置要求1.UPS增容-新增UPS设备的容量应能够覆盖当前和未来一段时间内预计的负载需求。

-UPS设备应具备高可靠性和容错性，能够在电网故障时提供稳定和可持续的电力输出。

-UPS设备应具备良好的冷却和散热系统，以防止过热和损坏。

-UPS设备应具备远程监控和管理功能，能够实时监测其性能和状态。

2.电源改造-现有的电源系统需进行改造升级，以提供更稳定和可靠的电力输出。

-电源设备应具备高效能和低能耗的特点，以节约能源和降低运行成本。

-电源设备应具备高功率因数和低谐波失真率，以减少对其他设备的影响。

-电源设备应具备可靠的备用电源和自动切换功能，以保证系统的连续运行。

三、技术要求1.UPS增容-UPS设备应满足国际标准和相关行业规范的要求。

-UPS设备的输入和输出电压应符合中心机房的电力系统要求。

-UPS设备的电池容量应能够满足至少30分钟的应急电力需求。

-UPS设备的效率应不低于90%，以提高能源利用率。

2.电源改造-电源设备应满足国家标准和行业规范的要求。

-电源设备的输入和输出电压应符合中心机房的电力系统要求。

-电源设备的功率因数应不低于0.9，谐波失真率应不超过5%。

-电源设备的冷却系统应能够保持设备的温度在合理范围内。

4.监控和管理-UPS和电源设备应具备远程监控和管理功能，能够实时监测其性能和状态。

-监控系统应能够提供实时报警和异常处理功能。

-监控系统应能够记录和存储设备的性能和事件信息，以供后续分析和优化。
