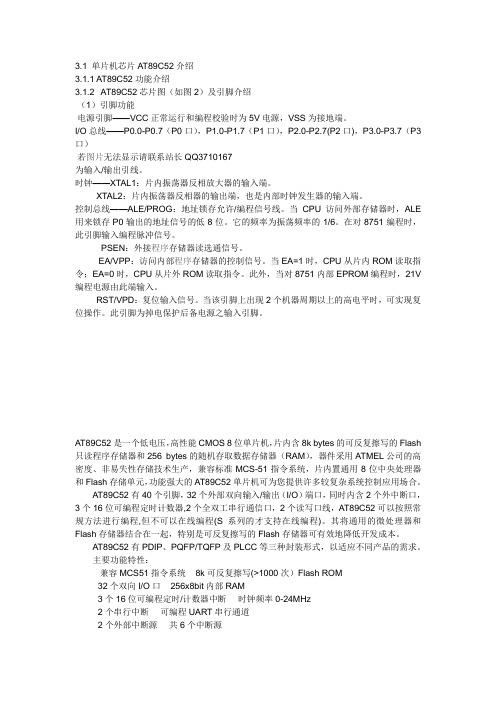

3.1 单片机芯片AT89C52介绍3.1.1 AT89C52功能介绍3.1.2 AT89C52芯片图（如图2）及引脚介绍（1）引脚功能电源引脚——VCC正常运行和编程校验时为5V电源，VSS为接地端。
I/O总线——P0.0-P0.7（P0口），P1.0-P1.7（P1口），P2.0-P2.7(P2口)，P3.0-P3.7（P3口）若图片无法显示请联系站长QQ3710167为输入/输出引线。
时钟——XTAL1：片内振荡器反相放大器的输入端。
XTAL2：片内振荡器反相器的输出端，也是内部时钟发生器的输入端。
控制总线——ALE/PROG：地址锁存允许/编程信号线。
当CPU访问外部存储器时，ALE 用来锁存P0输出的地址信号的低8位。
它的频率为振荡频率的1/6。
在对8751编程时，此引脚输入编程脉冲信号。
PSEN：外接程序存储器读选通信号。
EA/VPP：访问内部程序存储器的控制信号。
当EA=1时，CPU从片内ROM读取指令；EA=0时，CPU从片外ROM读取指令。
此外，当对8751内部EPROM编程时，21V 编程电源由此端输入。
RST/VPD：复位输入信号。
当该引脚上出现2个机器周期以上的高电平时，可实现复位操作。
此引脚为掉电保护后备电源之输入引脚。
AT89C52是一个低电压，高性能CMOS 8位单片机，片内含8k bytes的可反复擦写的Flash 只读程序存储器和256 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元，功能强大的AT89C52单片机可为您提供许多较复杂系统控制应用场合。
AT89C52有40个引脚，32个外部双向输入/输出（I/O）端口，同时内含2个外中断口，3个16位可编程定时计数器,2个全双工串行通信口，2个读写口线，AT89C52可以按照常规方法进行编程,但不可以在线编程(S系列的才支持在线编程)。

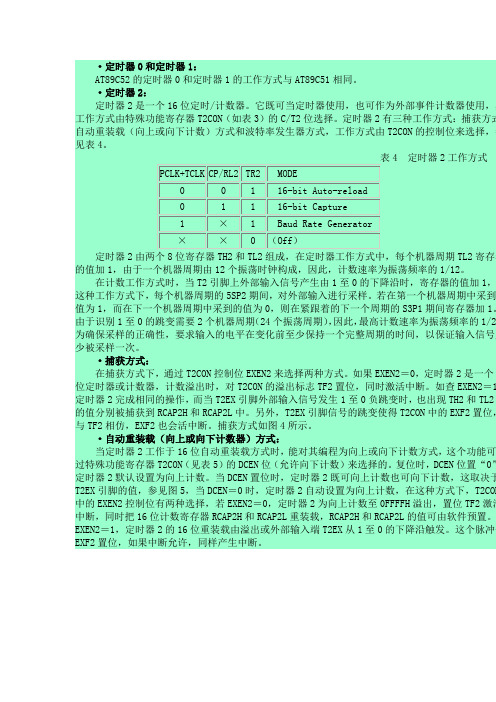

当DCEN＝1时，允许定时器2向上或向下计数，如图6所示。
这种方式下，T2EX引脚控制计器方向。
T2EX引脚为逻辑“1”时，定时器向上计数，当计数0FFFFH向上溢出时，置位TF2，同时把16位计数寄存器RCAP2H和RCAP2L载到TH2和TL2中。
T2EX引脚为逻辑“0”时，定时器2向计数，当TH2和TL2中的数值等于RCAP2H和RCAP2L中的值时，计数溢出，置位TF2，同时将0FFF 数值重新装入定时寄存器中。
当定时/计数器2向上溢出或向下溢出时，置位EXF2位。
·波特率发生器：当T2CON（表3）中的TCLK和RCLK置位时，定时/计数器2作为波特率发生器使用。
如果定时计数器2作为发送器或接收器，其发送和接收的波特率可以是不同的，定时器1用于其它功能，如图7所示。
若RCLK和TCLK置位，则定时器2工作于波特率发生器方式。
波特率发生器的方式与自动重装载方式相仿，在此方式下，TH2翻转使定时器2的寄存器用RCAP2H和RCAP2L中的16位数值重新装载，该数值由软件设置。
在方式1和方式3中，波特率由定时器2的溢出速率根据下式确定：方式1和3的波特率＝定时器的溢出率/16定时器既能工作于定时方式也能工作于计数方式，在大多数的应用中，是工作在定时方式（C/＝0）。
定时器2作为波特率发生器时，与作为定时器的操作是不同的，通常作为定时器时，在每机器周期（1/12振荡频率）寄存的值加1，而作为波特率发生器使用时，在每个状态时间（1/2振荡频率）寄存器的值加1。
波特率的计算公式如下：方式1和3的波特率＝振荡频率/{32×[65536-（RCAP2H，RCAP2L）]}式中（RCAP2H，RCAP2L）是RCAP2H和RCAP2L中的16位无符号数。
定时器2作为波特率发生器使用的电路如图7所示。
T2CON中的RCLK或TCLK＝1时，波特率作方式才有效。
在波特率发生器工作方式中，TH2翻转不能使TF2置位，故而不产生中断。
1、8051特殊功能寄存器表编号名称地址功能1P080H P0口寄存器2P190H P1口寄存器3P2A0H P2口寄存器4P3B0H P3口寄存器5PSW D0H程序状态字6ACC E0H累加器7B F0H B寄存器8SP81H堆栈指针9DPL82H数据地址指针（低8位）10DPH83H数据地址指针（高8位）11PCON87H电源控制寄存器12TCON88H定时器/计数器控制寄存器13TMOD89H定时器/计数器方式控制寄存器14TL08AH定时器/计数器0（低8位）15TL18BH定时器/计数器1（低8位）16TH08CH定时器/计数器0（高8位）17TH18DH定时器/计数器1（高8位）18IE A8H中断允许控制寄存器19IP B8H中断优先级控制寄存器20SCON98H串行口控制寄存器21SBUF99H串行口锁存器2、常用的特殊功能寄存器定义中断优先级寄存器—IP76543210——PT2PSPT1PX1PT0PX0位7:—保留位6:—保留位5:PT2定时器2中断优先级位4:PS 串行通讯中断优先级位3:PT1定时器1中断优先级位2:PX1外部中断1优先级位1:PT0定时器0中断优先级位0:PX0外部中断0优先级中断允许控制寄存器—EA76543210EA—ET2ESET1EX1ET0EX0位7:EA 使能标志，为1则使能所有中断，为0则禁止所有中断位6:—保留位5:ET2定时器2中断使能，ET2=1，使能；ET2=0，禁止位4:ES串行通讯中断使能，ES=1，使能;ES=0，禁止位3:ET1定时器1中断使能，ET=1,使能；ET=0，禁止位2:EX1外部中断1中断使能，EX1=1，使能；EX1=0，禁止位1:ET0定时器0中断使能，ET0=1，使能；ET0=0,禁止位0:EX0外部中断0中断使能，EX0=1，使能；EX0=0，禁止定时器控制寄存器—TCON76543210TF1TR1TF0TR0IE1IT1IE0IT0位7:TF1定时器1溢出中断标志位，溢出后由MCU清0方可再次起作用位6:TR1定时器1控制位，TR1=1：启动定时器；TR1=0：定时器停止位5:TF0定时器0溢出中断标志位，溢出后由MCU 清0方可再次起作用位4:TR0定时器0控制位，TR0=1：启动定时器；TR0=0：定时器停止位3:IE1外部中断1触发标志位，当检测到P3.3从高电平到低电平跳变时置位，响应中断后由硬件清0。
定时器控制寄存器TCONTCON：Timer控制寄存器，是管理定时器工作的TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0IT0/IT1：外部中断请求的触发方式选择位：=0：在INT0/INT1端申请中断的信号低电平触发;=1：在INT0/INT1端申请中断的信号负跳变触发.IE0/IE1：外部中断申请标志位：=0：没有外部中断申请；=1：有外部中断申请。
TF0/TF1：定时器0/定时器1溢出中断申请标志位：=0：定时器未溢出；=1：定时器溢出申请中断，进中断后自动清零。
TR0/TR1：定时器运行启停控制位：=0：定时器停止运行；=1：定时器启动运行。
中断允许寄存器IEEA —ET2 ES ET1 EX1 ET0 EX0EX0/EX1/ET1/ET0/ES 位：分别是INT0/1，Timer0/1，串行口的中断允许控制位:=0 时禁止中断；=1 时允许中断。
ET2：T2中断允许控制位（仅52系列有）=0 时禁止中断；=1 时允许中断。
EA：总的中断允许控制位（总开关）：=0 时禁止全部中断；=1 时允许中断。
中断优先级控制寄存器IP——PT2 PS PT1 PX1 PT0 PX0PX0/PX1：INT0/1优先级控制位：=0 时属低优先级；=1 时属高优先级。
PT0/PT1/PT2：T0/1/2中断优先级控制位：=0 时属低优先级；=1 时属高优先级。
PS1：串行口中断优先级控制位：=0 时属低优先级；=1 时属高优先级。
interrupt m 修饰符interrupt m C51中断函数必须通过它进行修饰。
在C51程序设计中，当函数定义时用了interrupt m修饰符，系统编译时把对应函数转化为中断函数，自动加上程序头段和尾段，并按51系统中断的处理方式自动把它安排在程序存储器中的相应位置。
在该修饰符中，m的取值为0~31，对应的中断情况如下：0——外部中断01——定时/计数器T02——外部中断13——定时/计数器T14——串行口中断5——定时/计数器T2定时器方式寄存器TMODGATE C / T M1 M0 GATE C / T M1 M0T1 T0M1,M0：工作方式定义位( 定义4 种方式):0 0：13位定时器0 1：16位定时器1 0：可自动重装的8位定时器1 1：T0 分为2个8位Timer；T1 此时不工作C/T ：计数器/定时器选择位= 1 外部事件计数器。
AT89C52单片机介绍在众多的单片机系列中，AT89C52是一种低功耗、高性能CMOS8位微控制器，具有8K在系列可编程Flash存储器。
使用Atmel公司高密度非易失性存储器技术制造，与工业80C51产品指令和引脚完全兼容。
片上Flash允许程序存储器在系统可编程，也适用于常规编程。
在单芯片上，拥有灵巧的8位CPU和在系统可编程Flash，使得AT89C52为众多嵌入式控制应用系统提供高灵活、超高效的解决方案。
AT89C52具有以下标准功能：8K字节Flash，256字节RAM，32位I/O口线，3个16位定时器/计数器，一个响亮2级中断结构，全双工串行口，片内晶振及时钟电路。
另外，AT89C52可降至0HZ静态逻辑操作，支持2种软件可选择节电模式。
空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。
掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。
AT89C52单片机为很多嵌入式控制系统提供了一种灵活性高且廉价的方案。
故此选用AT89C52单片机。
1 AT89C52单片机1.1 AT89C52单片机的硬件结构如图3-1所示，为AT89C52的硬件结构图。
AT89C52单片机的内部结构与MCS-51系列单片机的构成基本相同。
CPU是由运算器和控制器所构成的。
运算器主要用来对操作数进行算术、逻辑运算和位操作的。
控制器是单片机的指挥控制部件，主要任务的识别指令，并根据指令的性质控制单片机各功能部件，从而保证单片机各部分能自动而协调地工作。
它的程序存储器为8K字节可重擦写Flash闪速存储器，闪烁存储器允许在线+5V电擦除、电写入或使用编程器对其重复编程。
数据存储器比51系列的单片机相比大了许多为256字节RAM。
AT89C52单片机的指令系统和引脚功能与MCS-51的完全兼容。
图 3-1 单片机89C52结构框图1.2 主要性能参数• 8K字节可重擦写Flash闪速存储器• 1000次可擦写周期•全静态操作：0Hz-24MHz•三级加密程序存储器• 256×8字节内部RAM• 32个可编程I/O口线• 3个16位定时/计数器• 8个中断源•可编程串行UART通道•低功耗空闲和掉电模式图 3-2 AT89C52外部引脚图1.3 AT89C52管脚说明VCC：电源GND：接地P0口：P0口是一个8位漏级开路的双向I/O口。
60秒计数器摘要60秒计数器作为一种工具，可以用来计时、定时，如用在定时炸弹。
本设计是以60秒计数器为基本理念。
利用AT89C52单片机及外围接口实现的计时系统，利用单片机的定时器/计数器定时和记数的原理，将软、硬件有机地结合起来，使得系统能够正确地进行计时，同时使数码管能够正确地显示时间，扬声器发生提示。
关键词：AT89C52 数码管计时报警1．任务与要求设计并制作一个BCD码显示60秒计数器，并实现00-01-…60-00-…计数。
当计数到60秒时，报警1秒，并停留显示在60秒状态。
复位后才恢复到00状态。
2．计时原理定时计数器工作方式2（M1M0=10）M1M0＝10时，定时器T0和T1设置为能自动重装计数器初值的8位定时/计数器工作方式2，计数器的计数值由下式确定：N=28-x=256-x计数范围为1—256。
定时器的定时值由下式确定：t=N×T=(256-x)T如果晶体振荡器频率fosc=12MHz，则T=1us，定时范围为1—256us；若晶体振荡器频率fosc=6MHz，则T=2us，定时范围为1—512us。
3 硬件电路分析硬件如上路，与P0。
0，接的是开始开关，与P0。
1接的是蜂鸣器，与P3。
0连接的LED用于模拟秒闪信号，与P2口连接的BCD数码管显示个位，与P1口连接的BCD数码管显示十位，BCD数码管为共阴极。
4 秒信号发生器设计首先设置方式字：TMOD=00000010B计算计数初值：方式2的最大定时为512us，要产生1秒的定时用多次溢出才能实现；（256-X）*T*N=t 其中，T=2us，t=1s取X=250，则N=2000，溢出次数2000超过了255，因此要用至少两个计数器作为溢出次数计数器。
即：N=n1*n2其中，n1和n2必须为小于255的整数，可以取n1=50，n2=40n1=100，n2=20n1=200，n2=10n1=250，n2=8由于任务中要求有一个秒闪信号，因此我们采用三个计数器作为溢出次数计数器，即N=n1*n2*n3=2*20*505 复位电路的设计单片机的第9脚RST为硬件复位端，只要将该端持续4个机器周期的高电平即可实现复位，复位后单片机的各状态都恢复到初始化状态，其电路图如图6所示：图6 复位电路图6中由按键RESET1以及电解电容C3、电阻R2构成按键及上电复位电路。
AT89C51简介AT89C51是一种带4K字节FLASH存储器（FPEROM—Flash Programmable and Erasable Read Only Memory）的低电压、高性能CMOS 8位微处理器，俗称单片机。
AT89C2051是一种带2K字节闪存可编程可擦除只读存储器的单片机。
单片机的可擦除只读存储器可以反复擦除1000次。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，AT89C2051是它的一种精简版本。
AT89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
外形及引脚排列如图所示主要特性：·与MCS-51 兼容·4K字节可编程FLASH存储器·寿命：1000写/擦循环·数据保留时间：10年·全静态工作：0Hz-24MHz·三级程序存储器锁定·128×8位内部RAM·32可编程I/O线·两个16位定时器/计数器·5个中断源·可编程串行通道·低功耗的闲置和掉电模式·片内振荡器和时钟电路管脚说明：VCC：供电电压。
GND：接地。
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。
当P0口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
AT89C52单片机简介AT89C52是___生产的51系列单片机之一。
它是一个低电压、高性能的CMOS8位单片机，内置8kbytes可反复擦写的Flash只读程序存储器和256bytes的随机存取数据存储器（RAM）。
该器件采用高密度、非易失性存储技术生产，兼容标准MCS-51指令系统。
AT89C52单片机功能强大，适用于许多较复杂的系统控制应用场合。
该单片机有40个引脚，其中32个是外部双向输入/输出（I/O）端口。
此外，它还内含2个外中断口，3个16位可编程定时计数器，2个全双工串行通信口和2个读写口线。
AT89C52可以按照常规方法进行编程，但不支持在线编程（只有S系列的单片机支持在线编程）。
AT89C52将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的Flash存储器可有效地降低开发成本。
该单片机兼容MCS51指令系统，具有以下特点：8k可反复擦写（>1000次）FlashROM32个双向I/O口256x8bit内部RAM3个16位可编程定时/计数器中断时钟频率0-24MHz2个串行中断可编程UART串行通道2个外部中断源，共6个中断源2个读写中断口线3级加密位低功耗空闲和掉电模式软件设置睡眠和唤醒功能P2口是一个8位双向I/O口，带有内部上拉电阻。
它的输出缓冲级可以驱动4个TTL逻辑门电路。
当对P2口写入“1”时，内部上拉电阻会将端口拉高，使其可以作为输入口。
当被外部信号拉低时，由于存在上拉电阻，会输出一个电流(IIL)。
在访问外部程序存储器或16位地址的外部数据存储器时，P2口会输出高8位地址数据。
而在访问8位地址的外部数据存储器时，P2口会输出P2锁存器的内容。
此外，P2口还会接收高位地址和一些控制信号，用于Flash编程或校验。
P3口也是一个带有内部上拉电阻的8位双向I/O口。
它的输出缓冲级可以驱动4个TTL逻辑门电路。
当对P3口写入“1”时，内部上拉电阻会将端口拉高，使其可以作为输入端口。
51单片机AT89C52中文资料--------------------------------------------------------------------------------51单片机AT89C52中文资料AT89C52 ATMEL公司生产的低电压，高性能CMOS 8位单片机．片内含8K byTES的可反复擦写的只读程序存储器（PEROM）和256 byTES 。
的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，与标准MCS-51指令系统及8052 产品引脚兼容，片内置通用8位中央处理器（CPU ）和FLASH由存储单元，功能强大AT89C52单片适用于许多较为复杂控制应用场合。
主要性能参数：与Mcs-51产品指令和引脚完全兼容。
8字节可重擦写FLASH闪速存储器1000 次擦写周期全静态操作：0HZ-24MHZ三级加密程序存储器256X8字节内部RAM32个可编程I/0口线3个16 位定时／计数器8个中断源可编程串行UART通道低功耗空闲和掉电模式内部结构图AT89C52内部框图功能特性：AT89C52 提供以下标准功能：8字节FLASH闪速存储器，256字竹内部RAM , 32个I/O口线，3个16 位定时／计数器，一个6向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。
同时，AT89c52可降至OHz的静态逻辑操作，并支持两种软件可选的节电上作模式。
空闲方式停止CPU 的工作，但允许RAM，定时／计数器．串行通信口及中断系统继续工作。
掉电方式保存RAM 中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位.功能引脚说明：Vcc:电源电压GND:地P0：P0口是一组8位漏极开路型双向1/O 口，也即地址/数据总线复用口。
作为输出口用时．每位能吸收电流的方式驱动8个TTL 逻辑门电路，对端口P0 写“1”时，可作为高阻抗输入端用。
51单片机AT89C52中文资料--------------------------------------------------------------------------------51单片机AT89C52中文资料AT89C52 ATMEL公司生产的低电压，高性能CMOS 8位单片机．片含8K byTES的可反复擦写的只读程序存储器（PEROM）和256 byTES 。
的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，与标准MCS-51指令系统及8052 产品引脚兼容，片置通用8位中央处理器（CPU ）和FLASH由存储单元，功能强大AT89C52单片适用于许多较为复杂控制应用场合。
主要性能参数：与Mcs-51产品指令和引脚完全兼容。
8字节可重擦写FLASH闪速存储器1000 次擦写周期全静态操作：0HZ-24MHZ三级加密程序存储器256X8字节部RAM32个可编程I/0口线3个16 位定时／计数器8个中断源可编程串行UART通道低功耗空闲和掉电模式部结构图AT89C52部框图功能特性：AT89C52 提供以下标准功能：8字节FLASH闪速存储器，256字竹部RAM , 32个I/O口线，3个16 位定时／计数器，一个6向量两级中断结构，一个全双工串行通信口，片振荡器及时钟电路。
同时，AT89c52可降至OHz的静态逻辑操作，并支持两种软件可选的节电上作模式。
空闲方式停止CPU 的工作，但允许RAM，定时／计数器．串行通信口及中断系统继续工作。
掉电方式保存RAM 中的容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位.功能引脚说明：Vcc:电源电压GND:地P0：P0口是一组8位漏极开路型双向1/O 口，也即地址/数据总线复用口。
作为输出口用时．每位能吸收电流的方式驱动8个TTL 逻辑门电路，对端口P0 写“1”时，可作为高阻抗输入端用。
at89c52中文资料介绍AT89C52 ATMEL公司生产的低电压，高性能CMOS 8位单片机．片内含8K byTES的可反复擦写的只读程序存储器（PEROM）和256 byTES 。
的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，与标准MCS-51指令系统及8052 产品引脚兼容，片内置通用8位中央处理器（CPU ）和FLASH 由存储单元，功能强大AT89C52单片适用于许多较为复杂控制应用场合。
主要性能参数：与Mcs-51产品指令和引脚完全兼容。
8字节可重擦写FLASH闪速存储器1000 次擦写周期全静态操作：0HZ-24MHZ三级加密程序存储器256X8字节内部RAM32个可编程I/0口线3个16 位定时／计数器8个中断源可编程串行UART通道低功耗空闲和掉电模式AT89C52内部框图功能特性：AT89C52 提供以下标准功能：8字节FLASH闪速存储器，256字竹内部RAM , 32个I/O口线，3个16 位定时／计数器，一个6向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。
同时，AT89c52可降至OHz的静态逻辑操作，并支持两种软件可选的节电上作模式。
空闲方式停止CPU 的工作，但允许RAM，定时／计数器．串行通信口及中断系统继续工作。
掉电方式保存RAM 中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位.功能引脚说明：Vcc:电源电压GND:地P0：P0口是一组8位漏极开路型双向1/O 口，也即地址/数据总线复用口。
作为输出口用时．每位能吸收电流的方式驱动8个TTL 逻辑门电路，对端口P0 写“1”时，可作为高阻抗输入端用。
在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。
在FLASH由编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。
A T89C52中文资料电子驿站http:// E-mail: support@A T89C52是美国A TMEL公司生产的低电压，高性能CMOS 8位单片机，片内含8k bytes的可反复擦写的只读程序存储器（PEROM）和256 bytes的随机存取数据存储器（RAM），器件采用A TMEL公司的高密度、非易失性存储技术生产，与标准MCS-51指令系统及8052产品引脚兼容，片内置通用8位中央处理器（CPU）和Flash存储单元，功能强大A T89C52单片机适合于许多较为复杂控制应用场合。
主要性能参数：·与MCS-51产品指令和引脚完全兼容·8k字节可重擦写Flash闪速存储器·1000次擦写周期·全静态操作：0Hz－24MHz·三级加密程序存储器·256×8字节内部RAM·32个可编程I／O口线·3个16位定时／计数器·8个中断源·可编程串行UART通道·低功耗空闲和掉电模式功能特性概述：A T89C52提供以下标准功能：8k字节Flash闪速存储器，256字节内部RAM，32个I／O口线，3个16位定时／计数器，一个6向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。
同时，A T89C52可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式。
空闲方式停止CPU的工作，但允许RAM，定时／计数器，串行通信口及中断系统继续工作。
掉电方式保存RAM中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。
AT89C52方框图·P0口：P0口是一组8位漏极开路型双向I ／O 口，也即地址／数据总线复用口。
作为输出口用时，每位能吸收电流的方式驱动8个TTL 逻辑门电路，对端口P0写“l ”时，可作为高阻抗输入端用。
在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。
