第七届高等电子设计大赛题目：信号发生器小组成员：王彬宇应用物理专业201105080107 寿耘信息工程专业201113010730 徐婷婷信息工程专业201113010828二O一四年五月本次设计是关于直接数字频率合成技术（DDS）的信号发生器的设计与实现。
设计以DDS芯片AD9833为频率合成器，以单片机STC89C52为进程控制和任务调度中心，并采用数模转换器TLC5615和模拟乘法器AD633组成幅值调节电路，实现幅值连续可调的波形发生器的设计方案。
且用LCD1602液晶显示及键盘构成人机交互模块，可通过按键切换输出的波形，使之输出不同频率和幅值的正弦波三角波和方波。
该信号发生器输出的信号频率范围为100HZ~100KHZ,幅值可以在0V~5V内进行步进调节。
测试表明该DDS信号发生器具有工作稳定，精度高，失真度小，控制灵活的优点，具有广泛的应用前景。
ABSTRACTThis design is the design and implementation on the direct digital frequency synthesis (DDS) signal generator. AD9833 DDS chip design frequency synthesizer, a microcontroller STC89C52 for process control and mission control center, and the use of digital-analog multiplier AD633 TLC5615 and composition of the amplitude adjustment circuit, continuously adjustable amplitude waveform generator design. And a liquid crystal display and a keyboard constituting LCD1602 HCI module, through the key switch output waveform, so that the output sine wave of varying frequency and amplitude of the triangular wave and square wave. Signal frequency range of the signal generator output to 100HZ ~ 100KHZ, stepping amplitude can be adjusted within the 0V ~ 5V. Tests show that the DDS signal generator with job stability, high accuracy, low distortion, controlled flexible benefits, has broad application prospects.1设计要求 (1)1.1任务 (1)1.2要求 (1)1.2.1基本要求 (1)1.2.2发挥部分 (1)2系统方案设计与论证 (1)2.1频率合成器的方案论证与选择 (1)2.2主控芯片的方案论证与选择 (2)2.3显示模块的方案论证与选择 (2)2.4系统总体构框图 (2)3原理分析与系统硬件设计 (3)3.1 STC89C52单片机最小系统 (3)3.1.1键盘接口设计 (3)3.1.2 LCD1602接口设计 (4)3.2基于DDS的信号发生电路设计 (5)3.2.1 AD9833简介及与单片机接口 (5)3.2.2 AD9833的外围电路设计 (6)3.2.3基于AD633、TLC5615、OP37的幅度调节模块设计 (7)3.3电源设计 (11)4软件设计 (12)4.1总体方案 (12)4.2程序流图 (13)4.3各模块说明 (14)5系统测试 (29)5.1测试结果 (29)5.2系统所达技术指标 (31)6结论 (31)致谢 (32)参考文献 (33)附件 (34)1.设计要求1.1任务设计并制作一台信号发生器，分别能够产生正弦波、方波和三角波。
AD9833 STM32程序简介AD9833是一款功能强大的DDS（直接数字频率合成器）芯片，具有高精度、低功耗和灵活的特点。
STM32是一系列32位微控制器，具有强大的性能和丰富的外设功能。
本文将介绍如何使用STM32开发板编写AD9833的程序，实现频率合成和波形生成的功能。
硬件连接首先，我们需要将AD9833与STM32开发板进行连接。
AD9833具有SPI接口和控制信号输入引脚，我们需要将这些引脚连接到STM32开发板相应的引脚上。
AD9833的SPI接口包括SCLK、SDATA和FSYNC引脚。
SCLK是串行时钟信号，SDATA 是串行数据信号，FSYNC是片选信号。
在STM32开发板上，选择一个可用的SPI接口，将其SCLK引脚连接到AD9833的SCLK引脚，SDATA引脚连接到AD9833的SDATA引脚，FSYNC引脚连接到AD9833的FSYNC引脚。
此外，AD9833还有一个RESET引脚，用于复位芯片。
将RESET引脚连接到STM32开发板上的一个GPIO引脚。
程序框架在开始编写AD9833的程序之前，我们需要先了解一下程序的框架。
以下是一个简单的程序框架示例：#include "stm32f4xx.h"// 定义AD9833的寄存器地址#define AD9833_REG_FREQ0 0x4000#define AD9833_REG_FREQ1 0x8000#define AD9833_REG_PHASE0 0xC000#define AD9833_REG_PHASE1 0xE000#define AD9833_REG_CONTROL 0x0000// 初始化AD9833void AD9833_Init(void) {// 初始化SPI接口// 初始化GPIO引脚// 设置AD9833的控制寄存器}// 设置频率void AD9833_SetFrequency(uint32_t frequency) {// 计算频率对应的寄存器值// 发送寄存器值到AD9833}// 设置相位void AD9833_SetPhase(uint16_t phase) {// 计算相位对应的寄存器值// 发送寄存器值到AD9833}// 主函数int main(void) {// 初始化AD9833AD9833_Init();// 设置频率和相位AD9833_SetFrequency(1000); // 设置频率为1kHzAD9833_SetPhase(0); // 设置相位为0度while (1) {// 循环执行其他任务}}初始化AD9833在程序框架中，我们首先需要编写AD9833的初始化函数AD9833_Init()。

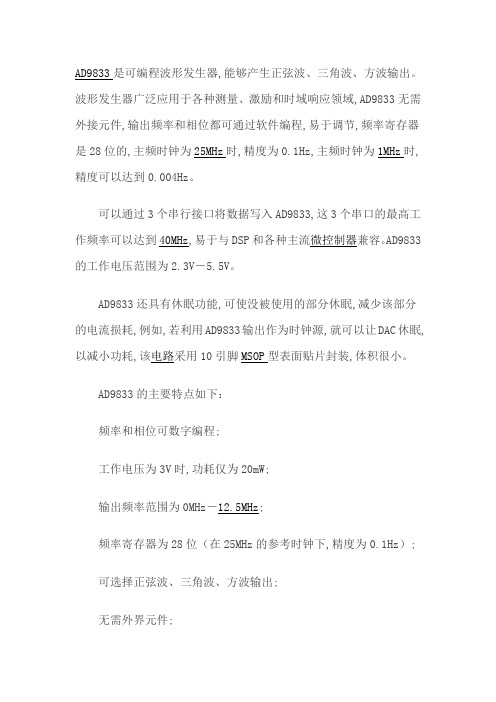

AD9833是可编程波形发生器,能够产生正弦波、三角波、方波输出。
波形发生器广泛应用于各种测量、激励和时域响应领域,AD9833无需外接元件,输出频率和相位都可通过软件编程,易于调节,频率寄存器是28位的,主频时钟为25MHz时,精度为0.1Hz,主频时钟为1MHz时,精度可以达到0.004Hz。
可以通过3个串行接口将数据写入AD9833,这3个串口的最高工作频率可以达到40MHz,易于与DSP和各种主流微控制器兼容。
AD9833的工作电压范围为2.3V－5.5V。
AD9833还具有休眠功能,可使没被使用的部分休眠,减少该部分的电流损耗,例如,若利用AD9833输出作为时钟源,就可以让DAC休眠,以减小功耗,该电路采用10引脚MSOP型表面贴片封装,体积很小。
AD9833的主要特点如下：频率和相位可数字编程;工作电压为3V时,功耗仅为20mW;输出频率范围为0MHz－12.5MHz;频率寄存器为28位（在25MHz的参考时钟下,精度为0.1Hz）;可选择正弦波、三角波、方波输出;无需外界元件;3线SPI接口;温度范围为－40℃－＋105℃。
2 AD9833的结构及功能2.1 电路结构AD9833是一块完全集成的DDS（Direct Digital Frequency Synthesis）电路,仅需要1个外部参考时钟、1个低精度电阻器和一个解耦电容器就能产生高达12.5MHz的正弦波。
除了产生射频信号外,该电路还广泛应外于各种调制解调方案。
这些方案全都用在数字领域,采用DSP技术能够把复杂的调制解调算法简化,而且很精确。
AD9833的内部电路主要有数控振荡器（NCO）、频率和相位调节器、Sine ROM、数模转换器（DAC）、电压调整器,其功能框图如图1所示。
AD933的核心是28位的相位累加器,它由加法器和相位寄存器组成,每来1个时钟,相位寄存器以步长增加,相位寄存器的输出与相位控制字相加后输入到正弦查询表地址中。
ad9833使用案例AD9833是一款功能强大的低功耗数字频率合成器，广泛应用于信号发生、测试与测量、医疗设备以及音频系统等领域。
本文将介绍AD9833的基本特点、使用案例以及相关技术细节。
一、AD9833的基本特点AD9833是一款集成了12位分辨率DAC的高速数字频率合成器，工作电压范围为2.3V至5.5V。
它具有以下几个基本特点：1. 高性能：AD9833采用了32位频率寄存器和28位相位寄存器，可以实现高精度的频率和相位控制。
2. 低功耗：AD9833在正常工作状态下，功耗非常低，仅为16.5mW，适用于需要长时间使用的应用场景。
3. 灵活性强：AD9833可以通过SPI接口进行编程控制，可以设置频率范围、输出波形形状以及功率等参数。
二、AD9833的使用案例AD9833广泛应用于各种信号发生、测试与测量、医疗设备以及音频系统等领域，下面将介绍几个常见的使用案例：1. 信号发生器：AD9833可以用作信号发生器，通过编程设置频率、相位、幅度等参数，生成各种复杂的波形信号，用于测试与测量、通信系统研究等领域。
2. 医疗设备：AD9833可以被用于医疗设备中，例如心电图仪、超声波设备等。
通过设置合适的频率和相位，可以产生特定的信号用于医学影像生成和传感器激励。
3. 音频系统：AD9833可用于音频系统中的音调控制和频率合成。
通过编程设置合适的频率和相位，可以生成各种音乐效果和声音特效。
三、AD9833的技术细节AD9833采用了分数分频（DDS）技术来实现频率和相位控制。
具体来说，它使用32位频率寄存器和28位相位寄存器来存储频率和相位值。
通过编程SPI接口，可以直接写入这些寄存器来实现频率和相位的设置。
AD9833还支持多种输出波形形状，包括正弦波、三角波和方波。
通过设置相应的寄存器位，可以选择不同的波形形状。
此外，AD9833还提供了低频噪声特性和频率切换功能，使其在各种应用场景下表现出色。
基于AD9833的高精度可编程波形发生器系统设计来源：国外电子元器件1 引言频率合成器在通信、雷达和导航等设备中既是发射机的激励信号源，又是接收机的本地振荡器；在电子对抗设备中可作为干扰信号发生器；在测试设备中则作为标准信号源。
因此频率合成器被称为许多电子系统的“心脏”。
而设计高精度，易于操作的频率合成器则是核心，因此，这里提出了一种基于DDS AD9833的高精度波形发生器系统解决方案。
用户可直接编辑设置所需的波形频率和峰峰值等信息，利用串口将配置信息发送到电路板，实时控制波形。
该系统设计已成功应用于某型雷达测速仪测试设备。
2 AD9833简介AD9833是ADI公司的一款低功耗、DDS器件，能够输出正弦波、三角波、方波。
AD9833无需外接元件，输出频率和相位可通过软件编程设置，易于调节。
其频率寄存器为28位，主频时钟为25 MHz时，其精度为0．1 Hz；主频时钟为l MHz时．精度可达0．004 Hzt2。
AD9833内部有5个可编程寄存器：1个16位控制寄存器，用于设置器件_T作模式；2个28位频率寄存器和2个12位相位寄存器，分别用于设置器件输出正弦波的频率和相位。
AD9833有3根串行接口线，可与SPI，QSPI，MICRO-WIRE 和DSP接口标准相兼容。
在串口时钟SCLK的作用下，数据是以16位方式加载至设备。
AD9833的内部电路主要有数控振荡器(NCO)、频率和相位调节器、SineROM、D／A转换器、电压调整器。
AD9833的核心是28位的相位累加器，它由加法器和相位寄存器组成，而相位寄存器是按每个时钟增加步长，相位寄存器的输出与相位控制字相加后输入到正弦查询表地址中。
正弦查询表包含1个周期正弦波的数字幅值信息，每个地址对应正弦波中O。
～360°内的1个相位点。
查询表把输入的地址相位信息映射成正弦波幅值的数字量信号，驱动D／A转换器输出模拟量。
输出正弦波频率为：式中：FREQREG为频率控制字，由频率寄存器FREQOREG或FREQlREG的值给定，其范围为0≤M<228一1。
电子报/2007年/3月/25日/第017版
电子器件应用
高精度、可编程波形发生器AD9833
武汉王玉龙摘编
AD9833是ADI公司最新推出的一款低功耗、高精度、可编程波形发生器，其内部电路见附图。
它采用数字频率合成技术，不仅可以产生不同频率的正弦波，还可以产生三角波和矩形波。
AD9833主要特性是：输出波形的频率和相位可数字编程确定；输出波的频率范围为0MHz～12.5MHz；主频时钟为1MHz时，精度可达0.004Hz，内含一个16位控制寄存器、二个频率寄存器和二个相位寄存器。
更改控制寄存器的数据可以选择正弦波或三角波或矩形波输出。
更改频率寄存器或相位寄存器数据可改变输出波的频率或相位；采用三线SPI串行接口；工作电压为3V 时，功耗仅20mW；工作温度范围－40℃～+105℃。
AD9833采用10脚双排MSOP型表面贴片封装，其引脚功能是：①脚：DAC偏移引脚；②脚：电源电压(2.3～5.5V)；③脚：数字电路电源端(2.5V)；④脚：数字电路接地端；⑤脚：主频数字时钟输入端；⑥脚：串行数据输入端；⑦脚：串行时钟输入端；⑧脚：控制输入端(低电平有效)；⑨脚：模拟电路接地端；⑩脚：频率输出端。
由于AD9833几乎无需外接元件，输出波型、频率和相位均可通过软件编程、调整方便，故它广泛应用于各种测量、激励和时钟源领域。
第1页共1页。
AD9833特性：频率、相位数字可编程能耗：20mW/3V输出频率范围：0～12.5MHz输出波类型：正弦波、三角波、方波。
工作电压范围：2.3～5.5V。
不需外部组件。
3线SPI接口。
工作温度范围：－40～＋105℃低功耗选择。
10管脚MSOP封装应用：频率激发/波形产生。
液体、气流测量。
传感应用——逼近、运动、缺陷探测。
线性损失、线性衰减。
测试设备、医疗设备扫描、时钟产生器概述：AD9833是一款低功耗、可编程波形发生器，可以产生正弦波、三角波、方波。
输出频率和相位可软件编程，很容易调整，而不需要外部组件。
频率寄存器是28位的，如果是25M的时钟源，经过编程可以得到0.1Hz的时钟；同样如果是1M的时钟源，可以得到0.004Hz的时钟。
AD9833通过3线串口进行写操作。
串口工作时钟频率高达40M，并与DSP和微处理器标准兼容。
其工作电压在2.3V～5.5V之间。
AD9833还具有休眠功能，可使没被使用的部分休眠，减少该部分的电流损耗，例如，若利用AD9833输出作为时钟源，就可以让DAC休眠，以减小功耗，该电路采用10引脚MSOP型表面贴片封装，体积很小。
图一规范测试电路原理框图：AD9833规范图二控制时钟时间特性：图三串行时序最大绝对额定值：VDD to AGND . . . . . . . . . . . . . . . . . . . .–0.3 V to +6 VVDD to DGND . . . . . . . . . . . . . . . . . . . .–0.3 V to +6 VAGND to DGND . . . . . . . . . . . . . . . . . . . –0.3 V to +0.3 VCAP/2.5 V . . . . . . . . . . . . . . . . . . . . . . . . . .2.75 VDigital I/O Voltage to DGND . . . . . . . . . .–0.3 V to VDD + 0.3 VAnalog I/O Voltage to AGND . . . . . . . . . . .–0.3 V to VDD + 0.3 V Operating Temperature RangeIndustrial (B Version) . . . . . . . . . . . . . . . –40℃to +105℃Storage Temperature Range . . . . . . . . . . . . .–65℃ to +150℃Maximum Junction Temperature . . . . . . . . . . . . . . . . . 150℃MSOP PackageθJA Thermal Impedance . . . . . . . . . . . . . . . . . . . . .206℃/WθJC Thermal Impedance . . . . . . . . . . . . . . . . . . . . . 44℃/WLead Temperature, Soldering (10 sec) . . . . . . . . . . . . . . 300℃IR Reflow, Peak Temperature . . . . . . . . . . . . . . . . . . . 220℃选型参考：注意：(静电释放) 敏感设备。
ad9833使用案例
AD9833是一款用于产生频率可编程的正弦波和方波信号的数字频率合成器（DDS）。
以下是AD9833的使用案例：
1. 连接硬件：
- 将AD9833芯片插入电路板上的相应插槽。
- 连接芯片的引脚到其他电路元件，如电源、时钟源和输出。
2. 配置寄存器：
- 使用SPI或I2C接口与AD9833进行通信。
- 通过写入寄存器来配置AD9833的工作模式、频率和相位。
- 可以配置频率控制字寄存器（Frequency Control Word Register）和相位控制字寄存器（Phase Control Word Register）。
3. 配置输出：
- 选择输出波形类型（正弦波、方波或三角波）。
- 配置输出频率和相位。
- 设置输出幅度。
4. 启动AD9833：
- 启动AD9833芯片以开始产生输出信号。
- 配置时钟源，选择外部时钟源或内部时钟源。
5. 监测输出：
- 监测AD9833产生的输出信号，可以使用示波器或其
他测试设备。
- 确保输出频率、相位和波形符合预期。
6. 调整输出：
- 根据需要，可以通过重新配置寄存器来调整输出信号
的频率、相位和幅度。
- 可以使用微控制器或其他控制设备来实时调整AD9833
的配置。
需要注意的是，AD9833的具体使用方法可能会因为使用的
开发平台、编程语言和应用环境的不同而有所差异。
因此，建议参考AD9833的数据手册和相关的应用笔记来获取更详
细和具体的使用指南。
基于AD9833的高精度可编程波形发生器系统设计来源：国外电子元器件1 引言频率合成器在通信、雷达和导航等设备中既是发射机的激励信号源，又是接收机的本地振荡器；在电子对抗设备中可作为干扰信号发生器；在测试设备中则作为标准信号源。
因此频率合成器被称为许多电子系统的“心脏”。
而设计高精度，易于操作的频率合成器则是核心，因此，这里提出了一种基于DDS AD9833的高精度波形发生器系统解决方案。
用户可直接编辑设置所需的波形频率和峰峰值等信息，利用串口将配置信息发送到电路板，实时控制波形。
该系统设计已成功应用于某型雷达测速仪测试设备。
2 AD9833简介AD9833是ADI公司的一款低功耗、DDS器件，能够输出正弦波、三角波、方波。
AD9833无需外接元件，输出频率和相位可通过软件编程设置，易于调节。
其频率寄存器为28位，主频时钟为25 MHz时，其精度为0．1 Hz；主频时钟为l MHz时．精度可达0．004 Hzt2。
AD9833内部有5个可编程寄存器：1个16位控制寄存器，用于设置器件_T作模式；2个28位频率寄存器和2个12位相位寄存器，分别用于设置器件输出正弦波的频率和相位。
AD9833有3根串行接口线，可与SPI，QSPI，MICRO-WIRE 和DSP接口标准相兼容。
在串口时钟SCLK的作用下，数据是以16位方式加载至设备。
AD9833的内部电路主要有数控振荡器(NCO)、频率和相位调节器、SineROM、D／A转换器、电压调整器。
AD9833的核心是28位的相位累加器，它由加法器和相位寄存器组成，而相位寄存器是按每个时钟增加步长，相位寄存器的输出与相位控制字相加后输入到正弦查询表地址中。
正弦查询表包含1个周期正弦波的数字幅值信息，每个地址对应正弦波中O。
～360°内的1个相位点。
查询表把输入的地址相位信息映射成正弦波幅值的数字量信号，驱动D／A转换器输出模拟量。
输出正弦波频率为：式中：FREQREG为频率控制字，由频率寄存器FREQOREG或FREQlREG的值给定，其范围为0≤M<228一1。
fMCLK为参考时钟频率。
输出正弦波的相位为2π／4 096xPHASEREG，其中PHASEREG是所选相位寄存器的值。
输出正弦波的峰峰值固定．约600 mV，且正弦波不是标准正弦波，即波谷是0 V，而不是负电压。
因此，输出正弦波为：式中：K约600 mV，与器件内部参考电压有关。
3 系统设计图1为基于PC控制的高精度波形发生器系统框图。
由于晶体振荡器将直接影响频率稳定度和频率波动，因此，采用电压型控制晶体振荡器，其频率稳定度高达+20 ppm，温度补偿晶体振荡器可达±1~+20 ppm，恒温箱晶体振荡器和数字补偿晶体振荡器小于±l ppm。
考虑性能和成本因素，采用温度补偿型控制晶体振荡器。
模拟多选器采用ADI公司的ADG704．该多选器具有4个输入端，1个输出端。
利用2个电平信号组合进行选择，方便与处理器I／O端口连接。
3个输人信号分别是DDSl、DDS2的输出信号，以及这两者输出信号相叠加后的输出信号。
模拟多选器输出这3个输入信号的其中之一。
通过MCU可控制模拟多选器选择3个信号的输出。
为了控制输出正弦波峰峰值，引入数字电位器，实现对输出信号的分压，通过调节数字电位器抽头位置．改变抽头电压值。
采用ADI公司的AD5160型数字电位器，该电位器具有256抽头，SPI接口，便于与处理器相连接，其连接图如图2所示。
MCU采用基于ARM7内核的LPC2132控制器，其具有2个UART接口，1个SPI 接口和1个SSP接口。
其中1个UART接口用于连接RS232电平转换器，SPI接口用于连接2个数字电位器，而电位器的SLCK，MOSI，MISO引脚相连．其片选信号连接控制器的I／O端口；控制器的SSP接口连接2个DDS，其连接方法与数字电位器类似。
该系统设计具有RS232接口．用户可编程设置DDS的输出频率、初始相位、峰峰值，以及选择2路信号独立输m或叠加的输出等。
这些配置信息通过RS232接口上传至MCU。
MCU根据输出频率、初始相位设置DDS；并根据峰峰值设置数字电位器；根据两路信号的独立输出或叠加的输出设置模拟多选器。
该系统设计实现：2路独立的正弦波输出，以及两者叠加输出，可分别独立断开；输出正弦波频率，初始相位、峰峰值、信号通断均由用户编程设置控制。
输出正弦波最大频率高于100 kHz，调节细度为0．004 Hz，输出的正弦波峰峰值为0～500 mV，调节细度为2 mV；输出信号频率的稳定度小于10 ppm，频率误差小于O．0l Hz，频率波动小于1×10-3/h。
由于DDSAD9833输出波形的峰峰值固定，该系统成功解决峰峰值设置问题。
利用上位机软件可灵活设置所需波形的峰峰值、频率等。
与通用信号源相比，该系统设计减少了按键面模板以及液晶显示的成本．将面模板的模拟控制改为PC的数字控制．提高系统抗干扰能力。
图3为上位机软件界面，上位机软件采用VB编程，利用微软：MSCOMM控件实现。
4 结束语以AD9833为频率信号源的核心实现高稳定度、高精度、高分辨率的信号发生器系统。
该系统设计与一般信号源相比，体积缩小，设计和使用灵活方便，已成功应用于某型雷达测速仪测试设备。
因此，基于AD9833的各类信号源必定有着广阔的应用前景~寄存器的频率和相位在AD9833包含两个频率寄存器和2个相位寄存器。
如表三所示表3：频率/相位寄存器在AD9833的模拟输出是fMCLK/228 x FREQREG其中FREQREG是频率选择寄存器的值装入。
该信号将逐步转移登记由2π/4096x PHASEREG在PHASEREG选择阶段是值载英寸的流程图在图8显示了AD9833的例程以书面形式向登记册的频率和相位写入一个频率登记：当写入频率寄存器，位的D15和D14上给予注册地址的频率。
表四。
频率寄存器位如果用户希望改变频率登记的全部内容的，连续两次写入到同一个地址后，必须进行广泛的频率寄存器为28位。
第一次写将包含14个最低有效位，而第二写将包含14个MSB。
此操作模式中，控制位B28座（D13号）应设置为“1”。
写一个例子，一个28位是列于表五表5。
00FC00到FREQ0 复位在一些应用中，用户不需要改变频率登记所有28位的。
粗调，只有14个MSB是改变，而与微调，只有14个LSB的改变。
通过设置控制位B28座（D13号）为“0”，28位频率寄存器操作两个最低有效位，14位寄存器，一个包含14个MSB和其他载有14。
这意味着，频率最高位的14个字的最低有效位可以改变的14个独立的，反之亦然。
位HLB值（D12的）在确定了其中14个控制寄存器位被改变。
这方面的例子是表六表七所示。
表六。
写3FFF的14位最低有效位FREQ1复位表七。
写00FF的14个FREQ0的最高有效位确定哪一阶段被加载表八。
相位寄存器复位功能的复位功能适当的内部寄存器复位为“0”，以提供一个模拟输出的中点。
复位不重置的相位，频率，或控制寄存器。
当AD9833通电后，部分应该被重置。
要重置AD9833，设置复位位为“1。
”采取的部分进行复位，设置位为“0”。
DAC的一个信号会出现在输出8 MCLK的周期复位后设置为“0。
“表九。
应用复位睡眠功能使用节的AD9833，在不关机可以减少电力消耗。
这是使用的睡眠功能。
断电的部分是该芯片，可以是内部时钟和DAC。
位所需的睡眠功能是表十所述表⑩。
休眠功能~DAC掉电这是很有用的AD9833是用于输出数据的MSB DAC的唯一。
在这种情况下，DAC是不需要这样就可以关机，以减少电力消耗~内部时钟禁用当在AD9833内部时钟被禁止，DAC的输出将保持在目前的价值，因为士官是不再积累。
新的频率，相位和控制字可以写的部分时，SLEEP1控制位是活跃。
在同步时钟仍然活跃，这意味着选择的频率和相位寄存器还可以改变使用的控制位。
设置SLEEP1位为“0”使MCLK 的。
所做的任何更改选民登记册，而SLEEP1活跃将在一定的时间延迟后输出。
~VOUT端口产出的AD9833芯片提供了一个从多种，所有这些都是在VOUT引脚可从。
选择的产出是：最高位DAC的输出数据，正弦输出，或一个三角形该位OPBITEN（D5）和模式（D1的之三）在控制寄存器，用来决定哪输出可从AD9833。
这是后面进一步解释，并在表十一。
~DAC的最高有效数据位DAC的数据的MSB可以从AD9833输出。
通过设置OPBITEN（D5）的控制位为“1”的数据的MSB DAC的可在VOUT端子。
这是一个有用的源粗时钟。
这方波也可以被分为两个输出之前。
位DIV2控制寄存器（D3）在控制的Vout引脚的输出频率从~正弦输出该单ROM是用来转换成振幅的相位信息，从信息的频率和相位寄存器，结果在一个正弦信号在输出端。
拥有一个正弦输出VOUT端子从，设置模式的（D1）位为“0”和OPBITEN（D5）的位为“0”。
~三角输出该单ROM可以绕过以便截断士官数字输出被发送到DAC。
在这种情况下，输出不再是正弦波。
该DAC将产生一个10位的线性三角功能。
有一个三角形VOUT端子输出的，设置位模式的（D1）= 1请注意，SLEEP12位必须是“0”（即DAC是启用）时，使用此针。
表11.从VOUT的各种输出~应用由于多种输出选项，在使用的一部分，可配置的AD9833以满足广泛的应用。
由于各种输出选项，可从部分中，AD9833可以配置以满足各种应用。
合适的其中一个地区，AD9833是在调制应用。
该器件可用于执行lation，如简单的FSK模块化的。
更复杂的QPSK 调制方案，如GMSK和，也可以实现使用AD9833。
FSK信号在一个应用程序，这两个频率的AD9833寄存器装载的价值是不同的。
一个频率将代表空间频率，而其他将代表该商标的频率。
使用了AD9833的控制寄存器位FSELECT的，用户可以调节这两个值之间的载波频率。
AD9833有两个阶段的选民登记册，这使部分履行云芝多糖。
相移键控，载波频率是相移，相位调制器被改为由一个数额，涉及的位流被输入。
AD9833还适合用于信号发生器的应用数据。
由于DAC的最高位的是在VOUT引脚在，该器件可用于产生方波消费。
凭借其低电流，一部分是本地振荡器适合appli -阳离子其中一个可以作为。
~接地和布局印刷电路板，电路板AD9833房屋的设计应该是这样的模拟和数字部分分离，仅限于某些地区。
这有利于方便地使用分离的地平面可以。
最低限度的蚀刻技术是一般飞机的最佳理由，因为它提供了最好的屏蔽。
数字和模拟地面飞机只应加入一个地方。
如果AD9833是唯一的设备要求1 AGND的到DGND连接，然后在地面的飞机应该是在AGND的AD9833相连的和DGND引脚。
