电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。

电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。

以下举例说明这些弯头制作方法及公式：例:400X150 的桥架做45°“之”字弯从桥架侧面取在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形（另一边用同一方法），然后将这个三角切掉就形成一个45°弯，然后再用要做的高度为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。

90°弯是取要做的那一面的2 倍画三角，例如400X150 做水平弯头,则取400X2 画三角切掉就行了，如果要做垂直弯头则取150X2 。

总结出来的公式：比如45 度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以中分划三条线为一个弯，斜边是爬坡高度乘以30 度是桥架高度乘以除以45 乘以30 中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90 度弯是桥架宽度乘以中分划线，斜边（内边）600以上200乘以600以下100 乘以”。

以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角a值同“一”中角a值；本图的b值与“一”中的值不同，为层间距值。

1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。

2、制作第二层弯头：(1)计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d 值，则e=d+btg1/2 a式中：b为层间距，角a值同“一”中角a值(2)依照“一”的方法制作第二层弯头的第1个切口a；(3)计算两个弯头间距c 值：c=2btg1/2 a+a式中：b为层间距，a为第一层桥架两个弯头的间距(4)依照“一”的方法制作第二层弯头的第2个切口a；(5)计算补偿尺寸h：h=2 btg1/2 a3、制作第三层弯头：f=e+btg1/2 a g=2btg1/2 a+c 注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。

电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。

电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。

以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。

90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。

总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。

以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b 值不同，为层间距值。

1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。

2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。

桥架下翻90度弯头做法桥架下翻90度弯头是一种常见的管道连接方式，可以将管道从水平方向转向垂直方向。

下面将详细介绍桥架下翻90度弯头的制作方法。

一、准备工作1. 确定管道的布置方案和尺寸要求，包括管道的直径、角度、连接方式等。

2. 根据设计要求选择合适的材料，常见的有碳钢、不锈钢、铜等。

二、制作过程1. 首先，根据管道的直径和角度，在桥架上划出弯头的位置。

使用钢尺和铅笔进行标记，确保标记的准确性。

2. 将桥架上划出的位置用锯子或切割机进行切割，形成与管道直径相适应的开口。

3. 将切割好的开口进行打磨，确保表面光滑，以防止管道连接时出现漏水等问题。

4. 在打磨好的开口上涂抹焊接助剂，以提高焊接的质量和效果。

5. 将管道与桥架的开口对准，使用焊接设备进行焊接。

焊接时要注意控制焊接温度和焊接时间，避免焊接过热或过冷导致焊点质量不佳。

6. 焊接完成后，用砂纸或打磨机对焊接部位进行打磨，使其表面平整光滑。

7. 检查焊接部位是否有裂纹或漏洞，如有需要及时进行修补。

8. 最后，清理焊接部位的焊渣和杂物，并进行防腐处理，以延长使用寿命。

三、质量检验1. 检查焊接部位的焊缝是否均匀，焊缝是否完整，无裂纹、夹渣等缺陷。

2. 检查焊接部位与管道连接处是否紧密，无松动现象。

3. 进行压力测试，确保焊接部位的密封性和耐压性能。

四、安装和维护1. 将制作好的桥架下翻90度弯头与管道进行连接，确保连接处紧密可靠。

2. 进行运行试验，观察管道运行情况，如有异常及时处理。

3. 定期检查和维护桥架下翻90度弯头，清理管道内积存的杂物，保持管道畅通。

总结：桥架下翻90度弯头的制作方法相对简单，但要求操作者具备一定的焊接技能和工艺知识。

在制作过程中，要注意控制焊接温度和时间，确保焊接质量。

在安装和维护过程中，要定期检查和清理管道，以保证管道的正常运行。

希望以上内容能对大家理解桥架下翻90度弯头的制作方法有所帮助。

三角函数计算桥架弯头的方法桥架是一种用于支撑电力、通讯、电缆等线路的结构，由于其需要穿越各种地形和障碍物，因此在设计和安装过程中经常需要弯头来改变其方向。

要计算桥架弯头的角度和尺寸，我们需要使用三角函数和相关几何原理。

首先，我们需要理解桥架弯头的基本结构和术语。

1.水平弯头：桥架在水平方向上改变方向。

2.垂直弯头：桥架在垂直方向上改变方向。

3.角度：桥架弯头的变化方向相对于水平线或垂直线的夹角。

计算桥架水平弯头的方法：要计算桥架水平弯头的角度和尺寸，我们可以使用以下步骤：1.确定所需的角度：根据设计要求或实际需要，确定桥架水平弯头所需的角度。

2.确定桥架的半径或曲率：桥架水平弯头通常是一个圆弧形状，因此我们需要知道该弯头的半径或曲率。

3.求解弧长：利用半径和角度，可以使用以下公式计算弯头的弧长：弧长=(θ/360)×(2π×R)其中，θ是弯头的角度，R是半径4.计算弯头的水平偏移量：弯头的水平偏移量是指弯头与水平线的水平距离。

我们可以使用以下公式计算水平偏移量：水平偏移量 = 弧长× sin(θ/2)注意，使用的是弧度而不是角度。

5.确定桥架的垂直偏移量：根据实际情况，确定桥架水平弯头相对于水平线的垂直偏移量。

计算桥架垂直弯头的方法：要计算桥架垂直弯头的角度和尺寸，我们可以使用以下步骤：1.确定所需的角度：根据设计要求或实际需要，确定桥架垂直弯头所需的角度。

2.确定桥架的半径或曲率：桥架垂直弯头通常是一个圆弧形状，因此我们需要知道该弯头的半径或曲率。

3.求解弧长：利用半径和角度，可以使用以下公式计算弯头的弧长：弧长=(θ/360)×(2π×R)其中，θ是弯头的角度，R是半径。

4.计算弯头的垂直偏移量：弯头的垂直偏移量是指弯头与水平线的垂直距离。

我们可以使用以下公式计算垂直偏移量：垂直偏移量 = 弧长× cos(θ/2)注意，使用的是弧度而不是角度。

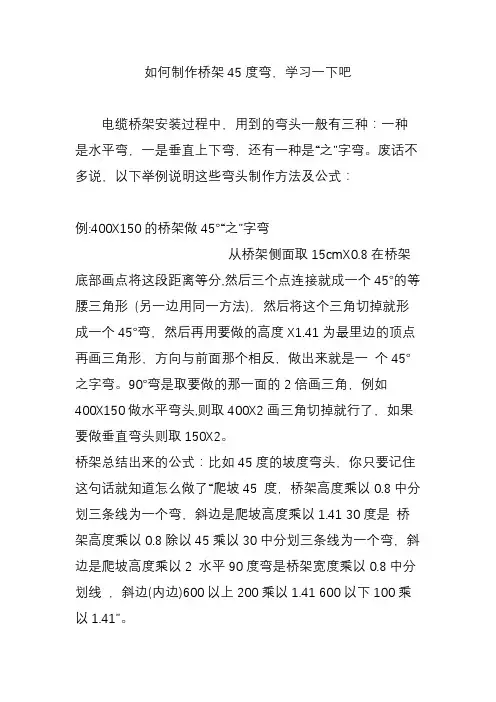

如何制作桥架45度弯，学习一下吧电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。

废话不多说，以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。

90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。

桥架总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。

以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b 值与“一”中的b值不同，为层间距值。

1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a 值由现场确定，但需满足电缆弯曲半径的要求。

2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：制作方法同第二层弯头f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。

电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。

电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。

以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。

90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。

总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。

以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b 值不同，为层间距值。

1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。

2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。

桥架9o度直角弯头计算公式(一)
桥架90度直角弯头计算公式
本文将介绍桥架90度直角弯头的计算公式，包括内弯和外弯的计算公式，并给出相关的例子和说明。

内弯计算公式
内弯是指桥架在90度转弯时，内侧的弯曲程度。

下面是内弯的计算公式：
L = π * R / 2
其中： - L表示内弯的长度（单位为米） - R表示内弯的半径（单位为米）
例子说明
假设桥架的内弯半径为2米，根据上述计算公式，可得到内弯的长度：
L = π * 2 / 2 = π ≈ 米
因此，当桥架的内弯半径为2米时，内弯的长度约为米。

外弯计算公式
外弯是指桥架在90度转弯时，外侧的弯曲程度。

下面是外弯的计算公式：
L = π * (R + h)
其中： - L表示外弯的长度（单位为米） - R表示外弯的半径（单位为米） - h表示桥架的高度（单位为米）
例子说明
假设桥架的外弯半径为3米，桥架的高度为2米，根据上述计算公式，可得到外弯的长度：
L = π * (3 + 2) = π * 5 ≈ 米
因此，当桥架的外弯半径为3米，桥架的高度为2米时，外弯的长度约为米。

总结
本文介绍了桥架90度直角弯头的计算公式，包括内弯和外弯的计算公式，并通过例子进行了说明。

这些公式可以帮助资深的创作者在设计和计划桥架时，准确计算出弯头的长度，以确保桥架的稳定性和安全性。

桥架45度水平弯头计算公式桥架是工业、民用建筑中常见的地下管道支架设施，其主要作用是承载地下管道，并保持管道在一定的高度和方向。

而在管道布置过程中，常常需要使用45度水平弯头，来实现管道转弯、连接等功能。

那么如何计算桥架45度水平弯头的尺寸呢？下面就为大家介绍几种常用的计算方法。

1. 钢管弯头计算公式在使用钢管作为桥架45度水平弯头时，可以通过以下公式来计算弯头的弯曲半径和弯头长度：R = k × DL = π × R × θ / 180其中，R为弯曲半径，k为系数，一般取值为1.5；D为管道直径；L为弯头长度；θ为弯头角度，这里取45度。

通过上述公式计算可知，钢管45度水平弯头的长度主要取决于弯曲半径和管道直径，而弯曲半径也受到系数k的影响。

2. 塑料管弯头计算公式在使用塑料管作为桥架45度水平弯头时，由于其弯曲半径和钢管有所不同，需要使用不同的计算公式，具体如下：R = D × (1 + 0.25 k) / [2 × sin(45/2)]L = π × R × θ / 180其中，R为弯曲半径，k为系数，一般取值为1.5；D为管道直径；L为弯头长度；θ为弯头角度，这里取45度。

通过上述公式计算可知，塑料管45度水平弯头的长度主要取决于弯曲半径和管道直径，而弯曲半径的计算公式比钢管要更为复杂。

3. 其他影响因素除了上述计算公式以外，桥架45度水平弯头的尺寸还受到其他因素的影响，如弯头壁厚、管道材质、弯头的接头形式等。

因此，在具体使用过程中需要根据实际情况进行综合考虑，选择合适的弯头类型和尺寸。

总之，桥架45度水平弯头是地下管道布置中常用的一种连接方式，其尺寸计算需要考虑管道直径、弯曲半径、弯头壁厚等因素。

通过上述公式计算后可以得知弯头的长度，从而为实际操作提供指导。

但需要注意的是，不同材质的管道使用的计算公式也不同，因此在进行尺寸计算时需选择正确的公式，以确保工程质量。

电缆桥架弯头制作方法及公式(绝密图解)电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。

电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。

以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。

90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。

总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。

以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值与“一”中的b 值不同，为层间距值。

1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。

2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。

桥架弯头制作方法教程桥架弯头是桥架系统中重要的组成部分之一，常用于桥架的转弯处或者变高变低处。

它能够使电缆或管道在转弯或高低变动的情况下保持良好的布线效果。

下面是桥架弯头制作方法的详细教程。

材料准备：1.桥架弯头所需的金属材料，一般常用的是冷轧钢板。

2.手持式喷漆机和喷漆漆料。

3.钢锉、锤子、钳子等常用工具。

4.手动折弯机或自动折弯设备。

步骤一：确定弯头尺寸根据实际需求确定弯头的尺寸，包括弯头的长度、宽度、高度和角度。

可以根据需要使用CAD软件绘制弯头的设计图，并根据设计图进行下一步的制作工作。

步骤二：制作弯头的模具根据弯头的尺寸，在一块合适大小的木板上绘制出相应的模具形状。

然后使用锯子或切割机将模具形状切割出来，并用锉刀修整模具的边缘，保证边缘光滑。

步骤三：准备金属材料将切割好的冷轧钢板放在平整的工作台上，使用测量工具进行测量和标记，确保钢板的尺寸与弯头的要求一致。

然后使用锯子或切割机将钢板切割成相应尺寸的矩形或方形片。

步骤四：使用模具折弯将切割好的钢板片放在手动折弯机或自动折弯设备上，根据模具的形状将钢板片逐渐弯曲成所需的弯头形状。

在折弯过程中，可以使用锤子和钳子等工具调整钢板的角度和弯曲程度，以确保达到设计要求。

步骤五：调整和修整将折弯好的弯头取出，使用锉刀和砂纸等工具对弯头的边缘进行修整和打磨，去除锋利的棱角和不平整的表面，使其更加平滑和美观。

步骤六：喷漆将修整好的弯头放在喷漆摆放架上，使用喷漆机和喷漆漆料对弯头进行喷涂。

喷漆时需注意保持均匀的速度和距离，避免出现漆面不均匀的情况。

喷漆完成后，将弯头放置在通风处晾干。

步骤七：安装等待弯头完全干燥后，可以将其安装在桥架系统中的转弯处或变高变低处。

使用螺丝和螺母等固定工具将弯头固定在桥架系统的支架上，确保其稳固可靠。

以上为桥架弯头制作方法的教程，是否有帮助？。
