6.1、全空气系统与空气—水系统的分类 全空气系统分类
1. 按送风参数的数量分类
①单送风参数系统—空气处理机只处理
出一种送风参数，供一个房间或多个区 域应用，也称为单风道系统，但不是指 只有一条送风管。
②双（多）送风参数系统—处理出两
（多）种不同参数，供多个区域房间应
用
5
6.1、全空气系统与空气—水系统的分类 全空气系统分类
（2）空气-水诱导系统——在房 间内设诱导管（带盘管）；
（3）空气-水辐射管系统——在 房间内设辐射板（供冷、采暖）
14
6.1、全空气系统与空气—水系统的分类 空气—水系统
风 机 盘 管 系 统 示 意 图
15
6-2、湿空气的焓湿图及其应用
焓湿图
焓湿图：为使房间内的空气温度达
到设计的温度参数，必须对空气进行 各种过程处理，所有的处理过程及不 同状态参数的分析、计算都离不开焓 湿图。
显热平衡
.
.
.
M s Cpts Qc.s M c CptR
送风量
.
.
Ms
Qc.s
C p (tR ts )
20
6-3、全空气系统的送风量和送风参数的确定
空调房间的热湿平衡
3.湿平衡及送风量
湿平衡
.
.
.
M s ds *10 3 M w M s dR *10 3
送风量
.
.
M
s
1000
Mw
dR ds
25
6-3、全空气系统的送风量和送风参数的确定
送风状态及机器露点
2.换气次数：
送入房间的风量与房间体积之比。 规范规定换气次数不宜小于5次/h （高大空间除外）

送风和回风管道工作原理
全空气系统的送风和回风管道将处理过的空气循环到室内，并从室内抽出回风。通过控制 送风量和回风量，可以控制室内空气的循环速度和温度分布。
控制系统工作原理
全空气系统的控制系统通过传感器监测室内温度、湿度和压力等参数，并将这些参数与设 定值进行比较，根据比较结果控制空气处理机组的工作状态和室内空气的调节阀，以实现 恒温恒湿控制。
全空气系统的构成
全空气系统主要由空气处理机组、送风系统和排风系统等组成。
系统运行的比较
空气水系统的运行
空气水系统在运行过程中，需要开启制冷机组、水泵和风机等设备，通过制冷剂循环来处理空气，达到制冷或制 热的效果。
全空气系统的运行
全空气系统在运行过程中，需要开启送风机和排风机，通过将室外新风送入室内，将室内空气排出室外，达到调 节室内温度的目的。
暖通空调全空气系统与空气水系统 课件
目 录
• 暖通空调全空气系统概述 • 全空气系统的工作原理 • 暖通空调空气水系统概述 • 空气水系统的工作原理 • 全空气系统与空气水系统的比较 • 案例分析与应用
01
暖通空调全空气系统概述
全空气系统的定义
全空气系统是指空气处理设备（如空 气处理机组）集中对空气进行处理， 然后通过送风管道将处理后的空气送 至各个房间的系统。
管道系统
管道系统包括各种尺寸的管道，用于连接各个设 备并输送水。
水泵
水泵是用来输送水，包括冷冻水、冷却水、热水 等，使水在系统中循环流动。
控制系统
控制系统用于监控和控制系统的运行，确保系统 的稳定性和节能性。
系统的分类
直接膨胀式系统
直接膨胀式系统也称水冷式系统，它利用水作为冷却剂，通 过空气处理机组中的冷盘管和热盘管与空气进行热交换，实 现对空气的冷却和加热。

处理新风的代价（以上海为例）
夏季：室内 28℃，60%， 每处理1kg/h新风，年耗冷量21618KJ 制冷系数按2.8计算，年耗电9度 冬季：室内 20℃60% 每处理1kg/h新风，年耗热量89430KJ/年， 电加热24.8度 蒸汽加热35KG 油2.2Kg 为了空气品质，尽可能增加新风量
n：流动指数0.5～1，空气取0.5
渗透风量估算：
有外窗，正压新风量，换气冷数1～2次/h， 无窗无门，取0.5
2021/6/7
7
变风量空调与控制系统
2021/6/7
8
组合式空调器内部
2021/6/7
9
组合式空调器
2021/6/7
10
组合式空调器简图
2021/6/7
11
组合式空调器
2021/6/7
感谢您的关注！
6 全空气系统与空气—水系统

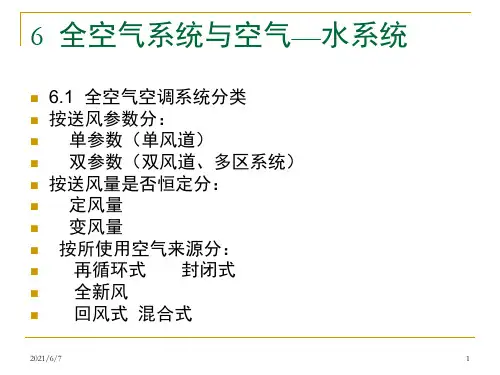

6.1 全空气空调系统分类 按送风参数分： 单参数（单风道） 双参数（双风道、多区系统） 按送风量是否恒定分： 定风量 变风量 按所使用空气来源分： 再循环式 封闭式 全新风 回风式 混合式
2021/6/7
1
6.2 全空气系统的送风量、送风参数的 确定
>5m, Δts应<15℃
2021/6/7
3
送风温度与换气次数
室温条件波动范围 送风位差 换气次数
±0.1~0.2℃ ±0.5℃ ±1℃ 大于±1℃
2~3℃
150~20
3~6℃
>8
6～10℃
≥5
人工冷源≤15
天然冷源，可能的最大值。
2021/6/7
4
6.3空调系统的新风量
新风量：经热湿处理。消耗能量，尽可能少

局部通风方式
侧吸罩、伞形罩（厨房的抽油烟罩）、槽边排 风、通风柜（化验室通风柜）
ppt课件
4
通风设计基本概念
全面通风 全面通风是对整个房间进行通风换气。其基本 原理是，用清洁空气稀释(冲淡)室内 空气中 的有害物浓度，同时不断地把污染空气排至室 外，保证室内空气环境达到卫生标准。全面通 风也称稀释通风。 全面通风方式 自然通风、机械通风、自然与机械联合通风
通风设计基本概念
依据动力来源分类 自然通风 自然通风是依靠室内外空气的温度差产 生的密度差造成的热压，或者是室外风 造成的风压，使房间内外的空气进行交 换，从而改善室内的空气环境。
ppt课件
1
通风设计基本概念
优点：不需要另外设置动力设备，对于 有大量余热的场所，是一种经济、有效 的通风方法。 缺点：无法处理进入室内的室外空气， 也难于对从室内向室外排出的污浊空气 进行净化处理；自然通风受室外气象条 件影响、通风效果不稳定。
ppt课件
23
通风系统设计
通风设备 离心风机 占地面积大、风压范围大，用于低压或高压送 风系统，特别是低噪音和高风压的系统。 轴流风机 占地面积小、便于维修、风压较低、风量较大， 多用于阻力较小的大风量系统。 混流风机 集中了离心风机的高压和轴流的大风量的特点。
ppt课件
24
通风系统设计
通风设备 屋顶风机 直接安装在屋顶，适用于上部排风场所。 高温消防排烟风机 用于高温排烟系统，能保证在280℃高温下运 行30min。
ξp－排风口局部阻力系数
ppt课件
16
通风设计计算
伞形排风罩计算
排风量计算
L－排风量m3/h
L 3600 v0F
F－罩口面积m2
v0－罩口平均风速 m/s

系统比较，其特点完全相反。室外空气经处 理后送入室内，消除室内的余热、余湿后全 部排至室外。这种系统适用于不允许采用回 风的场合，如放射性实验室、核工厂和散发 大量有害物的车间等。
.
17
3 .混合式系统 从上述两种系统可见，封闭式系统不能满 足卫生要求，直流式系统在经济上不合理， 所以两者只能在特殊条件下使用。对于大多 数场合，往往需要综合这两者的利弊，经过 处理的空气由室内空气和室外空气两部分组 成，即室外新风和室内部分回风混合。该系 统即可满足卫生要求，又经济合理，是应用 最多的一种形式。
夏季工况: 空气处理过程
W
O
εC N
⊿t0
N N 喷淋室/表冷器
再热器
WCLO
O L
.
36
一、集中式一次回风空调系统
设备承担负荷构成分析方法？
方法一： 系统热平衡法
Q2 再热器
Q1
进入系统热量 ‖
离开系统热量
G(kg/s) ∑W
∑Q
Gp= Gw (kg/s)
N
W(iW) N(iN)
结论： Q0=Q1+Q2+Q3
.
12
优点：是既可以 减小全空气系统 的风道断面积， 又可以向空调房 间提供一定的新 风换气，能够改 善房间的温度和 空气品质。 缺点：系统复杂， 维修困难
.
13
4.1 空调系统的分类
4.冷剂系统 将制冷系统的蒸发器直接置于空调房间内来
吸收余热和余湿的空调系统称为冷剂系统。 优点在于冷热源利用率高，占用建筑空间少，
.
46
典型系统图示
Gp= Gw N
O
ε
N
(G1) N (G2) N
W

四、补充燃烧所需要的空气量 （一）燃烧量的计算 1、液体燃烧：VL=0.228×10-3qL ，VL:所需空气m3/Kg 2、气体燃烧：Vg=0.252×10-3qg，Vg:气体燃烧所需空气，m3/m3
（有集中处理的机房，室内还有以水做为介质的末端设备）
（二）分类：
1、空气—水风机盘管系统 2、空气—水诱导器系统 3、空气—水辐射板系统
诱导器
定义回顾
1、绝对湿度：单位体积（1m3）的湿空气中所含水 蒸气的质量
2、相对湿度：湿空气中分压力pv与同温度同总压力 下 饱和湿空气中水蒸气分压力ps的比值
空气混合后再由风管送到各区域房间

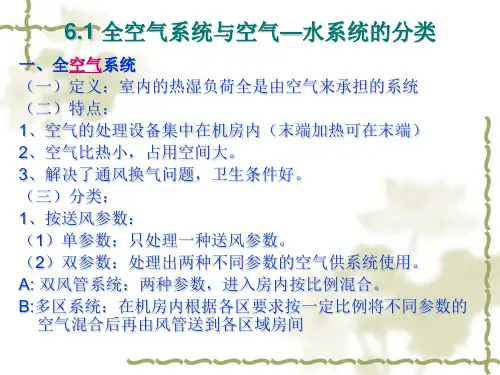

6.1 全空气系统与空气—水系统的分类
2、按风量是否恒定： （1）定风量系统：送风量恒定的系统。 （2）变风量系统：送风量根据要求而改变。 3、按使用空气的来源： （1）全新风系统： A、定义：送入房内空气全部来源于室外的新风。 B、特点：适用于不允许有回风的场所，能耗最大。
（Qcp=Ms(ho-hs)） （2) 再循环式系统： A、定义：送入房内的空气全部来源于室内。 B、特点：适用于人很少的场所，卫生条件差，能耗最小。
Qcp=Ms(hR-hs)）
（3）回风式系统 A、定义：送入房内的风即有室内的回风又有室外的新风 B、特点：能耗介于两者之间，卫生条件较好，最常用。 4、按房内控制要求： （1）全空气空调系统：加热、冷却、除湿，各项空气处理设备。 （2）热风采暖系统：用于采暖的全空气系统。 二、空气—水系统： （一）定义：室内热湿负荷是由空气和水共同承担。
6.3 全空气系统的送风量和送风参数的确定
一、夏季状态及送风量的确定： （一）空气平衡：
已知：室内冷负荷（Qc，kw）, 湿负荷(Mw,kg/s), 送风量(Ms, kg/s)， 送风状态点S（hs，ds，ts） 回风状态点R（hR，dR，tR）

24
通风系统设计
通风设备 离心风机 占地面积大、风压范围大，用于低压或高压送 风系统，特别是低噪音和高风压的系统。 轴流风机 占地面积小、便于维修、风压较低、风量较大， 多用于阻力较小的大风量系统。 混流风机 集中了离心风机的高压和轴流的大风量的特点。
25
通风系统设计
通风设备 屋顶风机 直接安装在统，能保证在280℃高温下运 行30min。
14
通风设计计算
局部压力损失
Pj
v2
2
ΔPj－ 局部压力损失 Pa v－风速 m/s ρ－空气密度 m3/kg
局部阻力损失在实际设计中可以根据系统中三 通弯头数量的多少取沿程损失的20~50%
15
通风设计计算
自然进风口面积计算
Fj－进风口面积 m2 Gj－进风量 kg/h
Fj
Gj
36002gwfhj (wf
8
通风设计计算
稀释有害气体
G M
cy cj
G－换气量 kg/h
M－室内有害物的散放量 mg/h
cy－室内有害物质的最高允许浓度 mg/m3 cj－进入空气中有害物质的浓度mg/m3 ρ－空气密度kg/m3
9
通风设计计算
排除有爆炸性危险的气体、蒸汽、粉尘的局部 排风系统，其风量应按正常远行和事故情况下， 风管内有害物质的浓度不大于其爆炸下限的 50%计算。 同时散发余热、余湿和有害物质时，换气量按 其中最大值取。 同时散发几种有害物质时，换气量按其中最大 值取。但当数种溶剂的蒸汽或刺激性气体同时 放散时，换气量按稀释各有害气体所需换气量 的总和计算。
消除余热
G3600 Q
G－换气量 kg/h
(tp tj)c
Q－余热量 kW

6-5、定风量单风道空调系统
露点送风系统
6-5、定风量单风道空调系统
露点送风系统
夏季工况：
送风在机房内经过冷却除湿后，送至室内， 消除室内的余热余湿，回风一部分排至室内， 一部分与新风混合经处理后再送至室内。
冬季工况：
送风在机房内经过滤、加热、加湿，送至房 间，循环方式同夏季。
6-5、定风量单风道空调系统
6-3、全空气系统的送风量和送风参数的确定
冬季送风状态参数确定
（２）状态确定：图6-6为冬季需
供热的空调系统在室内状态变化过程。室内有 热负荷和湿负荷，送风在室内变化一般是减焓
增湿过程，热湿比 为负值。
6-3、全空气系统的送风量和送风参数的确定
冬季送风状态参数确定
送风温度为
.
ts tR
ห้องสมุดไป่ตู้
Q h.s
Qp.r M s(hMhs)
Qp.r实际有两部分组成，即室内冷 负荷和新风冷负荷。
新风冷负荷
Q c.oM o(hOhR)
6-5、定风量单风道空调系统
露点送风系统工况分析
当室内湿负荷较大时，角系数往往 很小，可能与90%~95%的相对湿 度线不相交。这表明空气处理设备达 不到处理的要求，如若改变室内设计 参数后仍无法达到要求时，这时则需 要采用再热式空调系统。
6-4、空调系统新风量
补充排风量或燃烧需要的空气量
液体燃料
Vl 0.221 8 03ql
气体燃料
Vg0.252 1 03qg
6-4、空调系统新风量
保持正压新风量
渗出风量
Vi Ac(P)n
工程上常用换气次数估算，有外窗的 房间正压新风量可取1~2次h-1； 无窗 和无外门取0.5~0.75次h-1

■ 通风量的确定
应用最为普遍的空调系统，一次回风露点送风全空 气系统 ：
二、全空气系统的设计
■ 通风量的确定
计算步骤 ：
二、全空气系统的设计
■ 通风量的确定
计算步骤 ：
二、全空气系统的设计
■ 通风量的确定
计算步骤 ：
二、全空气系统的设计
■ 通风量的确定
计算步骤 ：
二、全空气系统的设计
■ 通风量的确定
全空气系统的设计讨论
一、全空气系统的界定
暖通专业为达到房间空气调节的目的，其主要手段其 实都是通过空调末端带动室内空气循环达到的。
■
■
常选用的两种空调末端： 风机盘管
空气-水系统
柜式或组合式空调器
一、全空气系统的界定
我们通常所说的全空气系统乃相对于风机盘管 系统而言
■
区别一：二者使用的空调末端不同
低速单风道一次回风定风量系统
一、全空气系统的界定
全空气系统是指室内负荷全部由经过处理的空气来负 担的空调系统。此种系统所需空气量多，因而风道断面 尺寸较大。集中式空调系统一般属于此类系统。
■
一、全空气系统的界定
■
优 点：
送风量大，换气充分，空气污染小;
有专门的过滤段，有较强的空气除湿能力和空气过 滤能力; 在春秋过渡季节可实现全新风运行，节约运行能耗;
当气流组织和风口位置确定后，接下来就是布置风 管，通过风管将各个送风口和回风口连接起来，为风口 提供一个空气流动的通道。 布置风管需要考虑的因素有：
1、尽量缩短管线，力求顺直，减少分支管线，避免复杂 的局部构件，以节省材料和减小系统阻力和噪音。
2、要便于施工和检修，恰当处理与空调水管、通风防排 烟风管及其他专业管道的关系。

0下载券文档一键搜索 VIP用户可在搜索时使用专有高级功能：一键搜索0下载券文档，下载券不够用不再有压力！
内容特 无限次复制特权 权 文档格式转换
VIP有效期内可以无限次复制文档内容，不用下载即可获取文档内容 VIP有效期内可以将PDF文档转换成word或ppt格式，一键转换，轻松编辑！
阅读页去广告
tS R dR
hR hS
全新风空调机 调节阀
卧式变风 量空调机
卧式暗装风机盘管 卧式明装风机盘管
立式暗装风机盘管 立式明装风机盘管
卡式明装风机盘管（四吹） 壁挂式（豪华型）
壁挂式（豪华型）
特权福利
特权说明
VIP用户有效期内可使用VIP专享文档下载特权下载或阅读完成VIP专享文档（部分VIP专享文档由于上传者设置不可下载只能 阅读全文），每下载/读完一篇VIP专享文档消耗一个VIP专享文档下载特权。
效不清零。自动续费，前往我的账号 -我的设置随时取消。
服务特 权
共享文档下载特权
VIP用户有效期内可使用共享文档下载特权下载任意下载券标价的文档（不含付费文档和VIP专享文档），每下载一篇共享文
档消耗一个共享文档下载特权。
年VIP
月VIP
连续包月VIP
享受100次共享文档下载特权，一次 发放，全年内有效
chapter 6 全空气系统与空气-水系统

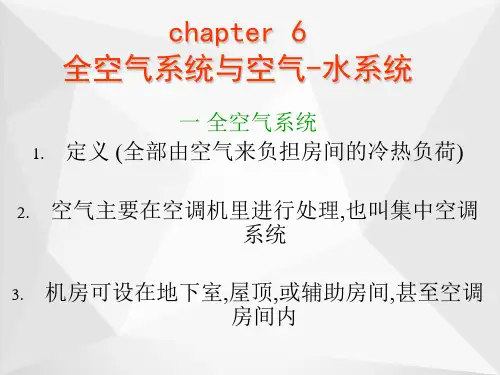

一 全空气系统 1. 定义 (全部由空气来负担房间的冷热负荷)
