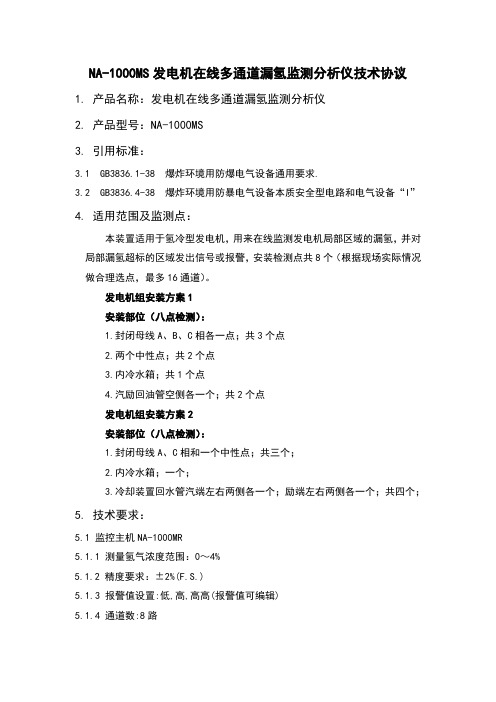

NA-1000MS发电机在线多通道漏氢监测分析仪技术协议1. 产品名称：发电机在线多通道漏氢监测分析仪2. 产品型号：NA-1000MS3. 引用标准：3.1 GB3836.1-38 爆炸环境用防爆电气设备通用要求.3.2 GB3836.4-38 爆炸环境用防暴电气设备本质安全型电路和电气设备“I”4. 适用范围及监测点：本装置适用于氢冷型发电机，用来在线监测发电机局部区域的漏氢，并对局部漏氢超标的区域发出信号或报警，安装检测点共8个（根据现场实际情况做合理选点，最多16通道）。
发电机组安装方案1安装部位（八点检测）：1.封闭母线A、B、C相各一点；共3个点2.两个中性点；共2个点3.内冷水箱；共1个点4.汽励回油管空侧各一个；共2个点发电机组安装方案2安装部位（八点检测）：1.封闭母线A、C相和一个中性点；共三个；2.内冷水箱；一个；3.冷却装置回水管汽端左右两侧各一个；励端左右两侧各一个；共四个；5. 技术要求：5.1 监控主机NA-1000MR5.1.1 测量氢气浓度范围：0～4%5.1.2 精度要求：±2%(F.S.)5.1.3 报警值设置:低,高,高高(报警值可编辑)5.1.4 通道数:8路5.1.5 指示方式:LCD5.1.6 工作方式:连续5.1.7 工作环境温度：-10-50℃5.1.8 工作环境湿度:0-98%5.1.9 电源:220V±10%,AC,50HZ5.2.0 传感单元NA-1000DⅡ5.2.1 检测范围：0-4%5.2.2 采样方式：自然扩散5.2.3 环境温度：-10-60℃5.2.4 环境湿度：<95%RH5.2.5 防爆等级：Exia II CT4Ga5.2.6 电源：DC24V5.2.7 输出：4-20mA,两线6. 装置构成及功能要求：装置分以下二部分：取样及传感器：NA1000DⅡ(8个)；监控主机：NA1000MR 6.1.1 监控主机具有超限报警自动存储功能；6.1.2 主机有氢气浓度和变化趋势图或棒图显示(可通过按键切换)；6.1.3 传感器具有4-20mA模拟型号和报警型号无源密封接点输出；6.1.4 具有数据记忆功能，自动记录一定时间的数据,掉电后不丢失；6.1.5 传感器采样口加装透氢膜，在采集点与取样点之间加装球型阀；7. 附件安装和固定传感器的法兰（详细情况可见装箱清单）。
氢气露点仪使用说明（建议稿）露点仪使用方法（建议稿）PANAMETRICS MOISTURE TARGET SERIES 5+ (仪器上盖的标识,不知是否英文名) 郑州光力科技发展公司露点仪一、现场测试1，进入现场前，将直流电源开关拨至“ON”位置，PC指示灯亮，此时直流电在工作。
2，将连接软管连接至现场取样接口，打开取样阀，冲洗取样软管3-5分钟。
3，将仪器进气开关关紧，然后打开干燥器（手柄按顺时针方向转动90°，让手柄上红点对应至“TEST”）,同时将进气口、排气口堵头拧下，将取样软管接入仪器进气口，然后调节流量调节阀转轮，使气体流量达到1.2—1.6 L/Min。
4，打开主机“POWER”键，进入测量状态,此时数值显示屏应有数值显示。
5，当显示读数稳定时，记录测量值T1，测量完毕，关闭主机按“POWER”键和“ENTER”键,而后关闭氢气取样阀，将流量调节阀转轮按顺时针方向将阀门关紧，拧下取样软管连接螺母，同时将进气以及排气口的堵头拧上。
6，干燥器取样系统的手柄按逆时针方向转动90°，让手柄上红点对应“DRY”，这样即可使仪器进入干燥状态。
7，离开现场后，将开关键拨至“OFF”位置。
二、发电机氢气露点的计算方法1，露点仪测得的发电机氢气露点为T1,2，露点仪所处的氢气绝对压力P1(0.1MPa)，3，发电机中氢气的表压P2，4，发电机中氢气的绝对压力P3= P1+ P2=0.1+ P25，根据露点仪测得的发电机氢气露点为T1查“冰的饱和水蒸汽压表”得出露点为T1时所对应的饱和水蒸汽压es1，6，发电机运行氢压下的饱和水蒸汽压es2= es1（P3/ P1）7，根据es2在“冰的饱和水蒸汽压表”查得的对应露点值即为发电机运行氢压下的露点T2。
8，根据露点T2查“露点、绝对湿度换算表”所对应的绝对湿度，即发电机中氢气的绝对湿度。
三、充电使用方法1，接通充电器电源，使仪器开关拨至“OFF”位置。
漏氢检测技术总结漏氢检测技术总结热控二班—陈小勇一、漏氢检测的组成部分：NA1000MS多通道气体检测仪 + NA1000D漏氢量检测探头。
2、漏氢检测工作原理：1.NA1000D工作原理探头通过化学原理检测漏氢量，由氢敏传感器和金属结构的气室组成，其中的氢敏传感器由气—电转换器、补偿器、加热器和测温器构成。
（1）测量中探头接受混合气体介质，由电气转换器将混合气体中的漏氢量转换为电信号。
通过补偿器校准线性电路，然后输出信号至汽机房7.5M的壁挂式主机（NA1000MS多通道气体检测仪）。
（2）NA100D对测量环境有要求，通过测温器及加热器构成闭环，保证探头测量环境处于恒温下。
2.NA1000MS多通道气体检测仪工作原理由电源回路、放大电路和校正电路、信号输出回路、温控电路组成。
（1）电源回路为整个NA1000MS主机提供电源。
（2）放大电路与校正电路与探头的电气转换器和补偿器相连，接受探头输出信号并校正线性电路。
（3）温控电路与探头的补偿器和测温器相连，保证就地测量环境为恒温。
（4）信号输出电路是将校正后的电信号以4-20mA的形式输出，传送到远方。
三、常见缺陷及处理方法：1.发电机漏氢量检测常见的缺陷有：单点漏氢量显示跳变、单点漏氢量显示超过报警值、单点漏氢量无显示。
2.缺陷常见的处理方法：（1）单点漏氢量显示跳变：一般是控制回路和探头问题。
方法一：使用万用表，测量对应测点探头的输出电流值（在隔离栅处测量NA1000MS控制柜输入信号）。
如果测量电流值稳定无跳变，可判断为隔离栅出现问题，更换隔离栅，缺陷即可消除；少数情况下更换隔离栅后跳变还存在，需检查控制回路接线，DCS输入通道。
如果测量电流值不稳定，存在跳变，可判断为就地测量的问题，拆下对应测点的漏氢量探头，将其置于空气中，观察远方显示值是否归稳定归零，如果远方显示稳定归零，则该处环境确有不稳定的漏氢量，通知其他专业处理。
如果远方显示依然跳变，可判定为漏氢量探头故障，需更换探头，并将旧探头保存好，返厂校验。
NA1000MS发电机漏氢检测中文说明书NA1000MS发电机漏氢检测中文说明书【章节一、引言】1.1 说明书目的本文档旨在详细介绍NA1000MS发电机漏氢检测的原理、操作流程及相关注意事项，以便用户能够正确、安全地操作该设备。
1.2 文档范围本文档适用于NA1000MS发电机漏氢检测设备的用户及相关人员。
【章节二、概述】2.1 设备简介NA1000MS发电机漏氢检测设备是一种先进、可靠的设备，用于检测发电机在运行过程中可能出现的氢气泄漏情况，并提供及时的预警。
2.2 检测原理该设备基于氢气的物理性质和传感技术，通过监测和分析发电机内外气体的组成和浓度变化，判断是否存在氢气泄漏。
2.3 主要特点NA1000MS发电机漏氢检测设备具有以下特点：- 高灵敏度：能够检测微量氢气泄漏；- 实时监测：能够实时监测气体浓度变化；- 精准预警：在氢气泄漏情况出现时，能够及时发出预警信号；- 易于操作：操作简单，用户友好。
【章节三、操作流程】3.1 准备工作3.1.1 检查设备是否完好，并进行必要的维护和校准。
3.1.2 确保设备接通电源，并处于正常工作状态。
3.2 检测操作3.2.1 进入检测模式：按下设备上的启动按钮，进入检测模式。
3.2.2 检测环境准备：将设备放置在待测发电机附近，确保周围环境清洁，无干扰。
3.3 结果分析3.3.1 监测数据显示：观察设备上的监测数据显示，了解气体浓度变化情况。
3.3.2 预警信号判断：根据设备发出的预警信号，判断是否存在氢气泄漏情况。
3.3.3 处理措施：根据检测结果，采取相应的处理措施，维护发电机设备的安全运行。
【章节四、注意事项】4.1 操作安全4.1.1 在操作设备时，遵循相关的安全操作规程，确保人身安全。
4.1.2 不得私自拆卸、改装设备，以免影响正常使用及安全性。
4.2 维护保养4.2.1 定期对设备进行维护保养，保持设备的良好状态。
4.2.2 保持设备周围环境整洁，并保持通风良好。
氢气检测仪安全操作及保养规程摘要随着氢能技术的不断发展，氢气作为一种新型能源被广泛应用。
但氢气的易燃、易爆性质给氢气设备的安全带来了威胁。
本文在介绍氢气检测仪的基本原理和使用方法的基础上，通过分析危险因素，提出了氢气检测仪的安全操作和保养规程，以期为使用氢气检测仪的人员提供一定的参考。
氢气检测仪简介氢气检测仪是一种用于检测氢气浓度的专业设备。
它主要由传感器、信号处理器和显示器等组成。
传感器通过检测氢气浓度将氢气浓度转换成电信号，并通过信号处理器将电信号转换成数字信号，然后通过显示器显示氢气浓度值和报警信息。
氢气检测仪主要应用于氢气储运、加注站和工业生产等领域，用于检测氢气浓度，确保操作人员的安全。
在氢气设备的生产、运输和使用过程中，氢气检测仪是必不可少的安全设备之一。
使用方法氢气检测仪的使用方法如下：•准备工作：将氢气检测仪放置在测试区域，并将电源插头插入插座。
•开机操作：按下开机按钮，开机。
设备启动后，应等待一段时间，直至设备正常工作。
•测量操作：将检测仪导管接入氢气管路，并使其直接暴露于氢气环境中，等待数秒后即可得到氢气浓度值。
•关机操作：测量完毕后，按下关机按钮即可关闭设备。
注意：在整个操作过程中，务必保持设备与氢气管线的密封性，禁止在检测区域内吸烟、使用明火等行为。
安全注意事项虽然氢气检测仪是一种专业安全设备，但在实际操作中仍然需要注意以下几点：1. 避免设备受损在使用过程中，要避免检测仪受到机械撞击、过热、大力振动等损坏因素的影响，以免影响测试结果。
2. 避免设备进水氢气检测仪是电器设备，应避免进水，以免引起漏电等危险。
在使用过程中，应将设备放置在干燥、通风的环境中，不要将设备用于潮湿的场所。
3. 避免设备超载氢气检测仪的传感器灵敏度有限，过高的氢气浓度会导致系统超载，进而导致检测结果不准确，因此在使用过程中，应做好预先调整好灵敏度并避免氢气浓度过高。
4. 避免误判在操作过程中，应尽量避免其他气体的干扰，以免误判氢气的浓度。
氢气体检漏仪安全操作及保养规程随着科技的不断发展，氢能作为一种绿色新能源正逐渐走进人们的生活。
然而，在氢能的应用中，氢气的安全问题也显得尤为重要。
氢气体检漏仪是氢气安全应用中非常重要的一种设备，为确保氢气的安全使用，我们需要对氢气体检漏仪的安全操作及保养规程有所了解。
一、安全操作规程1. 检查氢气体检漏仪在操作氢气体检漏仪之前，必须对设备本身进行检查。
应仔细检查仪器的外观，若发现外观有损坏等情况，应立即停止使用并联系专业维修人员。
同时检查仪器各部件的紧固情况，确保其运行中不会发生松动或脱落等情况。
2. 使用合适的安全防护装备使用氢气体检漏仪前，应穿戴符合现行安全标准的个人保护装备，包括防护眼镜、防护口罩、手套和防护衣等等，以免在使用氢气检漏仪过程中发生意外事故。
3. 环境安全保护在使用氢气体检漏仪时，应先确保所处的环境安全。
在使用前，应检查检漏仪周围的环境是否存在火源、热源、易爆等危险物质，并及时对这些危险因素进行处理。
4. 操作指南在操作氢气体检漏仪时，应根据仪器操作指南严格操作。
操作指南中阐明了基本的操作流程、仪器特点以及常见问题的处理方式等，应仔细阅读并遵守。
5. 避免长时间连续使用在使用氢气检漏仪时，切勿长时间连续使用。
应合理掌握使用时间及间隔时间，在使用一定时间后，进行休息。
6. 不得重压或过度挤压在使用氢气体检漏仪时，不应重压或过度挤压仪器，以免损坏设备或者造成危险。
二、保养规程1. 日常维护氢气体检漏仪在使用过程中应注意日常维护，如保持仪器清洁、及时更换袋式过滤器等。
2. 周期性维护周期性维护是保障氢气体检漏仪性能及使用寿命的重要手段。
应根据仪器使用频率、使用环境等因素定期进行检查维护。
并针对性的更换部件。
3. 专业维修当氢气体检漏仪发生故障时，一般需要近搭配专业维修人员进行处理。
在更换仪器部件、调试设备时，应严格按照操作指南和维修手册进行，确保操作正常、安全。
4. 废弃处理氢气体检漏仪废弃时，应按照相关规定对废旧设备进行处理。
第一章 概述NA1000MS 多通道气体监测仪使用的是德国PLANER公司的OEM产品，它由二部分组成：控制单元和传感单元（见图1-1）。
传感单元安装在现场采样点，控制单元盘装在控制室或墙装在现场。
监测仪安装简单，操作方便。
盘装式主机 壁挂式主机 传感器传感单元气体探头室4-20mA变送器（2线制），用于测量氢气、可燃气体等多种气体。
控制单元接收从传感单元测量传输的信号，最多可以同时接收8路信号，订购时可选择多种显示画面，带有8路报警，8路模拟信号。
NA1000MS多通道气体监测仪具有在线定量监测氢冷发电机各相封闭母线及油、水系统中的漏氢浓度，展示被测处气体浓度的变化趋势及实现定量报警等功能。
从而为漏氢点的寻找和及时处理提供了方便，为氢冷发电机的安全经济运行创造了有利条件，将有效防止严重危及人身和设备安全的氢爆事故发生。
本可燃气体报警系统有NA1000MR型控制单元和NA1000D系列传感器检测探头构成，用于检测环境发电机漏氢的含量，可带多个检测传感单元，对多点同时集中控制。
本系统采用高性能气敏元件作为检测传感器，由控制单元提供恒流电源，将氢气或可燃性气体浓度信号转化为电信号送入主机，大屏幕LCD指示出监测环境的氢气或可燃气体的浓度，灵敏度高，响应速度快。
当发电机的漏氢的浓度达到或超过预置报警值时，报警仪立即发出报警信号，以提醒及早采取安全措施，防止发生爆炸、火灾事故，从而保障安全生产，可广泛使用于电厂、制氢站、变电站、炼油厂、油库、液化气站、加油站、喷漆房等需防火防爆的场所进行安全检测报警。
特点1、仪表在线监测稳定，现场维护工作量小，定标周期可达半年以上。
2、仪表有LCD数值显示，有报警输出信号，以及模拟信号。
3、本监测仪的传感器仅与所测气体发生响应，不受其它种类气体的影响，选择性好，响应和恢复时间短。
4、本监测仪备有多种探头气室形式，如监测氢冷机组的，有适用于内冷水箱、冷却器回水、封闭母线和回油系统的专用采样系统。
氢气H2检测仪技术参数氢气气体检测仪产品描述：在线式氢气气体检测仪,适用于各种环境中的氢气气体浓度和泄露实时准确检测，采用进口电化学传感器和微控制器技术. 响应速度快，测量精度高，稳定性和重复性好等优点. 防爆接线方式适用于各种危险场所, 并兼容各种控制报警器, PLC, DCS等控制系统, 可以同时实现现场报警预警, 4-20mA标准信号输出,继电器开关量输出; 完美显示各项技术指标和气体浓度值; 同时具有多种极强的电路保护功能, 有效防止各种人为因素, 不可控因素导致的仪器损坏;氢气气体检测仪产品特性：★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;★独立气室，传感器更换便捷,更换无须现场标定，传感器关键参数自动识别;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★具备过压保护,防雷保护,短路保护,反接保护,防静电干扰,防磁场干扰等功能;并且具有自动恢复功能,防止发生外部原因,人为原因,自然灾害等造成仪器损坏;★全中文/英文操作菜单,简单实用,带温度补偿功能;★PPM,%VOL,mg/m3三种浓度单位可自由切换;★防高浓度气体冲击的自动保护功能;型号：SK-500-H2检测气体：空气中的氢气H2检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40 ～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3% 线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC 3A/24VDC 3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66 工作温度：-30 ～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪器净重)工作压力：0 ～100Kpa标准配件：说明书、合格证质保期：一年应用场所石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。
山盾科技Multi Pro 600氢气检测仪用户使用手册v1.0.22014-2015 山盾科技（深圳）有限公司版权所有.该文档所包含的信息为山盾科技（深圳）有限公司专有。
该文档的第一接收人可以复制该文档的全部或部分内容供内部商业活动参考使用，该完整的通知需要出现在所有的副本中。
在复制该文档的任何内容时，使用者应该同意尽一切合理的努力去防止该文档内容在未经授权的情况下使用和传播。
阅读说明用户须知非常感谢您选择使用本公司的Multi Pro 600氢气检测仪（以下简称Multi Pro 600）。
在使用本产品前，请仔细阅读本用户手册。
本手册涵盖产品使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证Multi Pro 600的正常运行。
同时，相关信息可帮助用户正确使用该产品，并获得准确的分析结果，节省由于咨询等服务产生的额外成本。
注意事项本手册介绍了Multi Pro 600的具体应用，以及如何启动、操作和维护。
需特别指出的是，本手册中的警告和安全信息至关重要，能有效地避免不恰当的操作。
本手册所述产品的开发、制造、测试都把适当的安全标准放在首位。
因此，如果用户按照本手册指导进行安装、核准使用和维护，可避免因操作不当而造成的常规使用中的财产损失和人身危害。
本手册内容仅供参考，如有变更，恕不另行通知！安全事项在打开仪器外壳前，必须切断电源。
切勿擅自或任意拆卸传感器。
请在符合仪器正常运行的环境条件下使用仪器。
在仪器安装和操作的过程中请严格遵守国家相关标准要求。
公司联系方式目录阅读说明 (1)用户须知 (1)注意事项 (1)安全事项 (1)公司联系方式 (1)1 简介 (4)1.1 产品概述 (4)1.2 产品特点 (4)2 技术参数 (5)3 仪器安装 (6)3.1 安装场所 (6)3.2 仪器结构尺寸 (7)3.3 安装说明 (7)3.4 电缆选择 (7)3.5 接线方式 (8)3.5.1 接线端子图解 (8)3.5.2 3线制4-20mA接线图 (10)3.5.3 4线制4-20mA接线图 (10)3.5.4 4线制RS485信号传输接线图 (11)3.5.5 2路4-20mA信号输出接线图 (11)3.6 报警继电器接线方式 (12)4 开始监测 (12)4.1 线路检查 (12)4.2 仪器监测状态 (13)4.2.1 仪器开机自检和预热状态 (13)4.2.2 正常监测状态 (13)4.2.3 一级报警状态 (14)4.2.4 二级报警状态 (14)5 仪器操作 (15)5.1 调零 (15)5.2 标定 (16)5.3 参数设置 (17)6 仪器维护 (17)6.1 传感器使用寿命 (17)6.2 传感器更换 (17)1简介1.1产品概述Multi Pro 600系列氢气检测仪可以24小时实时采集现场所测气体的浓度，并判断是否超过报警阈值，根据判断结果执行对应报警动作，同时将采集的数据和报警信息传送至气体报警控制器，能在各个工业领域起到在线监测和记录的作用。
