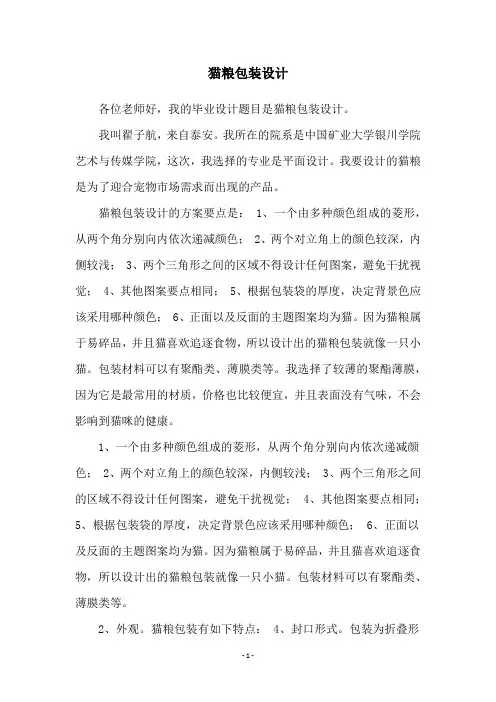

猫粮包装设计各位老师好，我的毕业设计题目是猫粮包装设计。
我叫翟子航，来自泰安。
我所在的院系是中国矿业大学银川学院艺术与传媒学院，这次，我选择的专业是平面设计。
我要设计的猫粮是为了迎合宠物市场需求而出现的产品。
猫粮包装设计的方案要点是： 1、一个由多种颜色组成的菱形，从两个角分别向内依次递减颜色； 2、两个对立角上的颜色较深，内侧较浅； 3、两个三角形之间的区域不得设计任何图案，避免干扰视觉； 4、其他图案要点相同； 5、根据包装袋的厚度，决定背景色应该采用哪种颜色； 6、正面以及反面的主题图案均为猫。
因为猫粮属于易碎品，并且猫喜欢追逐食物，所以设计出的猫粮包装就像一只小猫。
包装材料可以有聚酯类、薄膜类等。
我选择了较薄的聚酯薄膜，因为它是最常用的材质，价格也比较便宜，并且表面没有气味，不会影响到猫咪的健康。
1、一个由多种颜色组成的菱形，从两个角分别向内依次递减颜色；2、两个对立角上的颜色较深，内侧较浅；3、两个三角形之间的区域不得设计任何图案，避免干扰视觉；4、其他图案要点相同；5、根据包装袋的厚度，决定背景色应该采用哪种颜色；6、正面以及反面的主题图案均为猫。
因为猫粮属于易碎品，并且猫喜欢追逐食物，所以设计出的猫粮包装就像一只小猫。
包装材料可以有聚酯类、薄膜类等。
2、外观。
猫粮包装有如下特点： 4、封口形式。
包装为折叠形式，但不可打开，只能通过人工或机器方式封口。
最终确定下来，在于猫的活动，以及能否有足够的强度保证猫粮在运输过程中不被打开。
我选择了注塑包装，即在充填前预热、加压和排气后，一体成型的包装。
以确保包装能承受住较大的力量，起到保护作用。
因为充填后会更加稳固，可以做到长期储存不变形。
但是因为包装的重量增加了，成本会增加，在进行一些促销活动时，可能不能发挥最佳效果。
但是综合考虑，这款猫粮包装也是完全可行的。
4、成本。
我选择了成本较低的硬纸板。
对于食品包装来说，硬纸板的制作是较为简单的，由于本身无毒，所以可以循环使用。

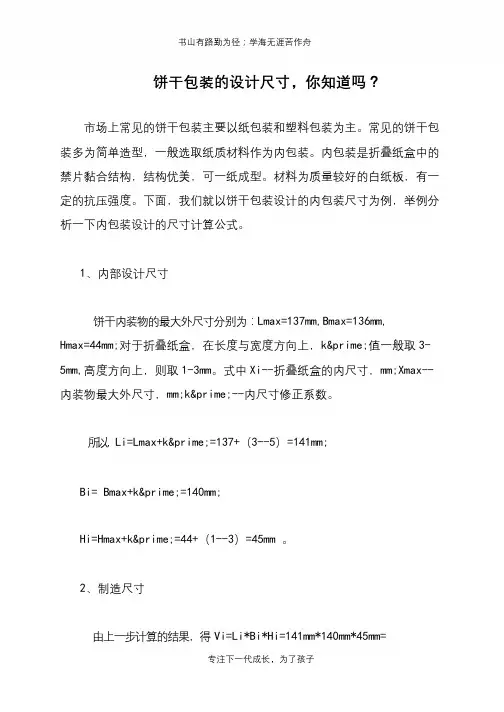

饼干包装的设计尺寸，你知道吗？市场上常见的饼干包装主要以纸包装和塑料包装为主。
常见的饼干包装多为简单造型，一般选取纸质材料作为内包装。
内包装是折叠纸盒中的禁片黏合结构，结构优美，可一纸成型。
材料为质量较好的白纸板，有一定的抗压强度。
下面，我们就以饼干包装设计的内包装尺寸为例，举例分析一下内包装设计的尺寸计算公式。
1、内部设计尺寸饼干内装物的最大外尺寸分别为：Lmax=137mm,Bmax=136mm, Hmax=44mm;对于折叠纸盒，在长度与宽度方向上，k′值一般取3- 5mm,高度方向上，则取1-3mm。
式中Xi--折叠纸盒的内尺寸，mm;Xmax-- 内装物最大外尺寸，mm;k′--内尺寸修正系数。
所以，Li=Lmax+k′=137+（3--5）=141mm;Bi= Bmax+k′=140mm;Hi=Hmax+k′=44+（1--3）=45mm 。
2、制造尺寸由上一步计算的结果，得Vi=Li*Bi*Hi=141mm*140mm*45mm=869446（mm3），且经过测量，得M=0.225KG。
所以，经过查有关数据表格可得，纸板厚度为t=0.5mm。
由内尺寸计算制造尺寸时，制造尺寸的修正系数一般为长、宽方向上取2mm，高度方向取1mm.公式：X=Xi+（n-1）t+kL=Li+t+k=141mm+0.5mm+2mm=143.5mmB=Bi+t+k=140mm+0.5mm+2mm=142.5mmH=Hi+t+k=45mm+0.5mm+1mm=46.5mm3、外部设计尺寸按公式取K=1，得：Lo=L+t+k=143.5mm+0.5mm+1mm=145mmBo=B+t+k=142.5mm+0.5mm+1mm=144mmHo=H+t+k=46.5mm+0.5mm+1mm=48mm如以上公式所述，饼干包装设计的尺寸可根据公式的计算方法，保证包装设计尺寸的精准，以避免造成过度浪费和设计。

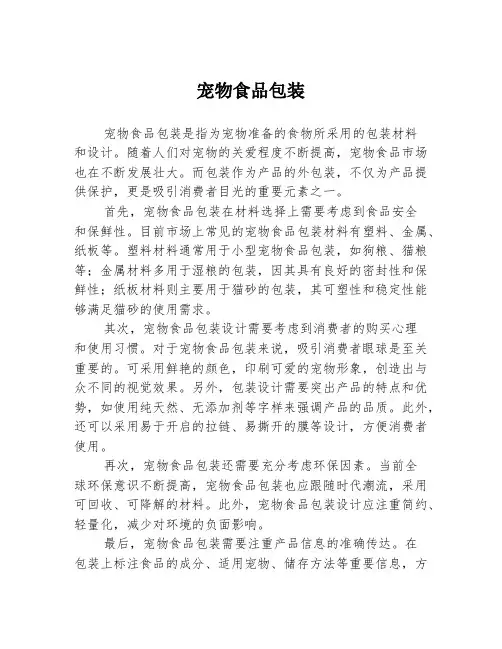

宠物食品包装宠物食品包装是指为宠物准备的食物所采用的包装材料和设计。
随着人们对宠物的关爱程度不断提高，宠物食品市场也在不断发展壮大。
而包装作为产品的外包装，不仅为产品提供保护，更是吸引消费者目光的重要元素之一。
首先，宠物食品包装在材料选择上需要考虑到食品安全和保鲜性。
目前市场上常见的宠物食品包装材料有塑料、金属、纸板等。
塑料材料通常用于小型宠物食品包装，如狗粮、猫粮等；金属材料多用于湿粮的包装，因其具有良好的密封性和保鲜性；纸板材料则主要用于猫砂的包装，其可塑性和稳定性能够满足猫砂的使用需求。
其次，宠物食品包装设计需要考虑到消费者的购买心理和使用习惯。
对于宠物食品包装来说，吸引消费者眼球是至关重要的。
可采用鲜艳的颜色，印刷可爱的宠物形象，创造出与众不同的视觉效果。
另外，包装设计需要突出产品的特点和优势，如使用纯天然、无添加剂等字样来强调产品的品质。
此外，还可以采用易于开启的拉链、易撕开的膜等设计，方便消费者使用。
再次，宠物食品包装还需要充分考虑环保因素。
当前全球环保意识不断提高，宠物食品包装也应跟随时代潮流，采用可回收、可降解的材料。
此外，宠物食品包装设计应注重简约、轻量化，减少对环境的负面影响。
最后，宠物食品包装需要注重产品信息的准确传达。
在包装上标注食品的成分、适用宠物、储存方法等重要信息，方便消费者购买和使用。
此外，还可以印刷相关的品牌故事、用户评价等内容，以提升产品的信任度和购买欲望。
总之，宠物食品包装作为宠物食品的外包装，既要满足食品安全和保鲜性的需求，又要吸引消费者的目光，同时还要注重环保和信息传达等方面。
只有在这些方面做到协调统一，才能提升宠物食品的品质和竞争力。
国外食品包装案例
咱来唠唠国外那些超有趣的食品包装案例哈。
先说说日本的白色恋人饼干，那包装简直绝了。
从外面看，整个盒子设计得超级精致，就像一个小小的宝藏盒。
盒子上印着北海道的雪景，那画面，银装素裹的，再配上一对恋人的小剪影，一下就让人感觉这饼干充满了浪漫的气息。
打开盒子，里面的饼干包装纸也是那种很有质感的，每一块饼干都像是精心打扮过的小点心，光看包装就觉得这饼干肯定好吃得不得了，感觉都不舍得吃了呢。
再看看美国的品客薯片。
它那个筒状包装可太有特色了。
又高又瘦的筒子，抓在手里刚刚好。
而且包装颜色特别鲜艳，不管是经典的红色罐身还是各种口味对应的不同颜色，在货架上那是相当显眼，就像一群穿着鲜艳衣服的小士兵在排队。
筒身上印着大大的薯片图案，看着就特别诱人，让人忍不住就想伸手拿一罐。
而且这个包装还特别方便，打开之后能很好地保持薯片的新鲜度，吃不完还能再盖上，不像有些散装薯片，吃不完就容易受潮变软。
还有英国的吉百利巧克力。
它的包装走的是那种传统又不失时尚的风格。
巧克力的外盒颜色很浓郁，上面印着吉百利标志性的紫色，还有一些精美的巧克力图案。
打开盒子，里面的每一块巧克力都有自己的小包装，这个小包装也很讲究。
比如说牛奶巧克力的包装纸，摸起来滑滑的，上面印着小小的品牌标志，就像给巧克力穿上了一件精致的小礼服。
这种包装不仅看起来高档，而且还能保证巧克力的口感，让巧克力不会因为暴露在空气中而变味。
这些国外的食品包装啊，真的是各有各的巧思，从外观到实用性都考虑得特别周到，让咱消费者光看包装就被吸引得不要不要的。
趣多多的包装设计说明创于1963年美国，1998年在中国推出，全世界受欢迎的巧克力豆曲奇品牌，以标志性的巧克力硬脆曲奇享誉市场自1963年在美国问世以来，趣多多一直是世界受欢迎的巧克力豆曲奇。
香醇的巧克力豆嵌入酥松的奶油曲奇，成了深受消费者喜爱的美味组合。
趣多多还结合产品的不…标志logo设计评估指数：71品牌vi设计评估指数：65创于1963年美国，1998年在中国推出，全世界受欢迎的巧克力豆曲奇品牌，以标志性的巧克力硬脆曲奇享誉市场自1963年在美国问世以来，趣多多一直是世界受欢迎的巧克力豆曲奇。
香醇的巧克力豆嵌入酥松的奶油曲奇，成了深受消费者喜爱的美味组合。
趣多多还结合产品的不同卖点，以外形抢眼、性格鲜明的“曲奇人”卡通形象为不同产品代言，使幽默、活泼和搞怪的趣多多、软多多、香多多、壮多多和小多多等饼干动画角色深入人心。
中国发展趣多多于1998年在中国推出，以标志性的巧克力硬脆曲奇迅速在市场站稳脚跟。
之后，趣多多在曲奇的口感、质地和尺寸上不断创新，相继推出了软式甜饼、黄油曲奇、迷你曲奇、咖啡及甜橙口味曲奇等新品，丰富了消费者的选择。
趣多多硬脆曲奇典型狮子座的超强自信，身上分布着巧克力豆，喜欢别人注意他。
满脑古怪，喜欢自作聪明，擅长坏笑、傻笑、大笑、微笑、贼笑…趣多多硬脆曲奇结合了曲奇饼干的酥脆可口和巧克力味豆的香甜醇美，与众不同的组合，给你带来双重的美味享受！趣多多软式甜饼他左摇右摆、左倚右靠，双眼水汪汪，却没焦点，总左顾右盼。
温柔，也没主见。
耳朵特软，有选择困难症。
松软可口的饼胚，满载浓郁香醇的巧克力味豆，就是趣多多带来的新惊喜——软式甜饼。
松软美味，嚼劲十足，让你乐趣多多。
趣多多黄油曲奇耀目的金黄肤色，动人的睫毛，放电的双眼，柔软的嘴唇，甜腻的声线，迷人的香气。
她是天使魔鬼的结合，这一秒温柔深情，下一秒泼劲爆发。
2010年，趣多多黄油曲奇新鲜上市，特选上等黄油曲奇，配合满满的巧克力味豆，鲜香松脆入口即化，哇塞！滋味妙得让人吃了还想吃。
食品包装申请外观设计专利你们有没有发现超市里的食品包装都超级有趣呀？有的像可爱的小动物，有的颜色特别鲜艳，还有的形状特别奇特。
这些独特的食品包装可不仅仅是为了好看哦，它们还可能申请了外观设计专利呢。
就拿我最喜欢的小熊饼干来说吧。
它的包装是一个小熊形状的盒子，盒子的颜色是暖暖的棕色，就像小熊的毛一样。
这个小熊盒子的耳朵上还画着小小的饼干图案，看起来特别可爱。
每次我看到这个包装，就特别想买来吃。
这个小熊饼干的包装这么独特，商家可能就会想要去申请外观设计专利。
那什么是外观设计专利呢？简单说啊，就是这个东西看起来的样子，像食品包装的形状、颜色、图案这些，如果是自己设计出来的，而且很特别，就可以申请这个专利啦。
再给你们讲个故事吧。
有个叔叔，他特别喜欢做果酱。
他做的果酱可好吃啦，但是一开始他的果酱卖得不太好。
后来啊，他想了个办法，把果酱瓶子的包装设计成了花朵的形状。
这个瓶子不再是那种普普通通的圆瓶子啦，而是有花瓣一样的曲线。
瓶子上还贴了他自己画的小蜜蜂采蜜的图案，颜色也是特别清新的那种。
一下子，他的果酱就变得超级受欢迎。
这个叔叔知道自己的包装很独特，就去申请了外观设计专利。
这样啊，别人就不能随便用他这个花朵形状瓶子和小蜜蜂图案的包装来卖别的东西啦。
申请外观设计专利对食品来说可重要了呢。
有了特别的包装，在超市的货架上，就能一下子吸引我们的注意力。
就像那些放在一起的糖果，如果有一个糖果的包装是闪闪发光的星星形状，而其他的都是普通的方形包装，我们肯定会先看到那个星星形状的呀。
而且，申请了专利也是对自己设计成果的一种保护。
要是没有专利保护，别人随便模仿这个好看的包装，那多不公平呀。
对于我们小朋友来说，这些有独特包装的食品就像一个个小宝藏。
每次看到不一样的包装，就像发现了一个新的小秘密一样。
所以呀，那些设计出这些独特食品包装的人真的很厉害。
他们通过自己的创意，让食品变得更加吸引人。
我们也要学会尊重他们的创意，如果有一天我们自己也有好的创意，也要知道可以通过申请外观设计专利来保护它哦。
《包装结构设计》课程设计说明书题目：奥斯汀曲奇包装结构设计学生姓名：***专业：包装工程班级： 13 包装学号： **********指导教师：朱勇老师时间： 2016.6.18暨南大学包装工程研究所摘要通过对市场调查，对于曲奇包装问题有意识的对市场进行具体了解，认识市场的运营情况以及消费者对曲奇包装的喜好和需求，为曲奇包装提供客观而具体的资料依据。
曲奇的内包装是折叠纸盒中的禁片黏合结构，结构优美，可一纸成型。
材料为质量较好的白纸板,有一定的抗压强度。
由于内装物的数量和重量不是很大,所以外包装可以选择结构最为简单的0201型单瓦楞纸箱。
在这之后，计算内外包装的尺寸，使用CAD、3Dmaxs、PS绘制图片及三维模型。
关键词：内包装，外包装，结构设计计算目录第一部分市场调研--------------------------------------------------------------------------3 第二部分设计思路--------------------------------------------------------------------------3 第三部分内包装盒的结构及装潢设计过程----------------------------------------------4 3.1、内包装盒的尺寸计算、结构设计---------------------------------------------------31、纸盒的尺寸计算--------------------------------------------------------------------32、盒盖结构-----------------------------------------------------------------------------33、材料选择-----------------------------------------------------------------------------3 3.2、内包装盒结构图-------------------------------------------------------------------------3 3.3、内包装盒装潢效果实物模型----------------------------------------------------------3 3.4、包装纸盒制造工艺流程----------------------------------------------------------------4 第四部分瓦楞纸箱的结构及装潢设计过程---------------------------------------------5 4.1、瓦楞纸箱的尺寸计算-------------------------------------------------------------------51、内装物排列方式--------------------------------------------------------------------52、尺寸设计-----------------------------------------------------------------------------53、材料选择及强度设计--------------------------------------------------------------64.2、瓦楞纸箱的结构图----------------------------------------------------------------------7 4.3、瓦楞纸箱的装潢实物模型-------------------------------------------------------------7 4.4、瓦楞纸箱制造工艺流程----------------------------------------------------------------8 第五部分瓦楞纸箱强度校核计算---------------------------------------------------------85.1、瓦楞纸箱强度设计及校核-------------------------------------------------------------91、环压强度-----------------------------------------------------------------------------92、综合环压值--------------------------------------------------------------------------93、纸箱周边长--------------------------------------------------------------------------94、下面计算纸盒抗压强度-----------------------------------------------------------95、计算包装纸盒装箱后重量--------------------------------------------------------96、堆码层数-----------------------------------------------------------------------------9 第六部分总结及思路-----------------------------------------------------------------------10第一部分市场调研（1）调查目的通过市场调查，对于曲奇包装问题有意识的对市场进行具体了解，认识市场的运营情况以及消费者对曲奇包装的喜好和需求，为曲奇包装提供客观而具体的资料依据，并对这些资料进行系统的收集、整体、分析、处理，从而加深对专业知识的系统认识，提高自己专业知识的运用能力，提升认识问题、分析问题、解决问题等各方面的能力。
包装设计案例赏析嘿，同学们！今天咱们来瞅瞅一些包装设计的例子，可有意思啦！你们想想，平常咱们去超市买东西，是不是第一眼就会被那些花花绿绿的包装吸引？这包装啊，就像是给东西穿上了漂亮衣服。
比如说，有一种巧克力的包装。
哇塞，那盒子做得就跟一个神秘的宝盒似的，上面印着大大的巧克力图案，看着就让人流口水。
也许你会说，不就是个盒子嘛，能有多特别？但我觉得啊，这盒子的颜色搭配得特别妙，深棕色和金色交织在一起，就好像巧克力是从皇宫里出来的宝贝一样。
这包装一瞅，就让人觉得这巧克力肯定特别好吃，特别高级！还有那种饮料的包装，瓶子做得像个胖胖的小精灵，颜色鲜艳得不得了。
可能有人会觉得这太花哨了，可我觉得这恰恰能抓住咱们的眼球啊！你想想，大热天的，你在货架上一眼看到这个可爱的瓶子，难道不想买一瓶尝尝？再说说那种薯片的包装。
有的包装上画着超级大的薯片，那夸张的样子，就好像这一包薯片能让你吃个够！这是不是在诱惑咱们呢？我觉得肯定是！我给你们讲个我自己的事儿。
有一回我去买文具，看到一种笔记本的包装，那叫一个漂亮！封面印着好多可爱的小动物，就像一个小小的动物乐园。
我当时就想，有这么好看的封面，我写作业都会更开心吧？也许你们会笑我太幼稚，就因为个包装就想买，可这包装设计不就是有这样的魔力吗？你们说，包装设计是不是很神奇？它能让咱们一下子就喜欢上一个东西。
不过呢，有时候也会有让人哭笑不得的包装。
比如说，有一种饼干，包装看起来特别大，感觉能装好多好多饼干，结果打开一看，里面大部分都是空气，饼干就那么一点点，这不是忽悠人吗？但是，又想一想，这是不是也是一种包装设计的策略呢？也许商家就是想让咱们觉得很划算，然后去买。
同学们，你们觉得包装设计重要吗？反正我觉得太重要啦！一个好的包装，能让东西卖得更好，能让咱们更愿意去买。
那以后你们要是自己设计包装，会怎么做呢？会画很多自己喜欢的图案？还是会用特别鲜艳的颜色？反正我觉得，只要能吸引人，就是好包装！哎呀，说了这么多，你们是不是对包装设计也有点想法啦？。
1. 选题背景1.1 产品简介饼干是由大豆，奶粉，面粉等为原料采用现代设备和科学的工艺精制而成，含水量多在 10％以下，一般为4—6％，饼干产品的另一个显著特点是含油脂比较多，大大保留了大豆的有效营养成分，并充分利用了动物蛋白氨基酸互补原理，将奶粉的动物蛋白与大豆丰富的植物蛋白相互补充，有效提高了大豆蛋白质的利用吸收价值，并且添加了人体极易流失的钙质，是人们日常享受的天然食品。
饼干的消费者市场主要有3大块：儿童消费者、学生消费者、女性上班族消费者。
学生是饼干的主要消费群体之一。
首先，由于年龄不是很大，零食成为学生普遍的爱好，此时饼干成为众多选择中的首选。
其次，由于学生的活动范围基本都在校园里，食堂条件较单一且吃饭时间集中，学生们在不想去食堂吃饭或错过食堂用餐时间时，通常为选择用饼干充饥。
1.2 产品包装要求饼干包装设计应饼干经过焙烤而成，含水量多在 10％以下，一般为4—6％，故香脆可口。
一旦吸潮，含水量增大，饼干软化，品质及口感都会大打折扣，因此，饼干包装最关键的功能是应该具有良好的阻湿性能。
经研究调查显示塑料薄膜是一种很好的防潮包装材料，在饼干包装中应用最多。
饼干产品的另一个显著特点是含油脂比较多，尤其像曲奇饼和含果仁的饼干都是高脂肪、高油脂的食品，很容易因氧气存在而导致不饱和脂肪酸氧化，产生酸败，发出刺喉的哈喇味，严重影响饼干的品质，因此，饼干包装的阻氧性能也是不可忽视的。
因此，饼干的包装应该注意以下几个问题：一是防止饼干在运输过程中破碎；二是防止饼干被微生物污染而变质；三是防止饼干酸败，吸湿或脱水以及“走油”等现象的发生。
在造型上与众不同，只有优美的造型才能给消费者丰富的视觉享受。
另外，饼干包装的装潢可从色彩中体现出来，色彩的运用只能从食品的特点出发，设计需要显示出饼干的特色，同时兼顾消费者的欣赏习惯。
另外，合理的食品包装应做到对饼干有恰倒好处的保护性，包括物理、化学、生物性能保护和并不浮夸的精美装饰，方便贮存、运输和消费者使用。
经过以上的市场调查与分析，我设计的饼干内包装盒的容积为869446mm3，净含量为100g ，市场定位在中档消费品。
适合各类人群的不同需求。
运用了系统化和人性化的设计观对包装进行了设计，满足了消费者的自我审美趣味、体现了绿色食品的风格，满足了人审美和认知的精神需要。
1.3 设计思想针对包装应该防止饼干在运输过程中破碎；防止饼干被微生物污染而变质；防止饼干酸败，吸湿或脱水以及“走油”等现象的发生及一系列要求的分析，我设计的饼干内包装是塑料薄膜裹包，中间包装是盒式包装，结构大方，精美，便于销售，外包装即运输包装为瓦楞纸箱包装，可以保护产品防止其在运输过程中破碎而且便于机械化生产。
我设计的包装是饼干的盒式包装，结构简单大方，便于机械生产，降低生产成本。
整体以才紫色、黄色、绿色、红色为主色调，色彩活泼生动，透出一种浓香、甜蜜、诱发食欲的感觉。
精致的图案更容易引起人们的购买欲望，促进销售。
整个画面显得清晰明亮。
外包装有一固定底色，正面的色调与内包装协调一致。
包装颜色代表对应的口味，每一种饼干盒都有不同的动物，可爱的包装可以吸引消费者的兴趣。
通过调查，现在的饼干包装多为简单造型，为了消除过度包装，我选择运用简单大方的长方体作为内包装。
确定瓦楞纸箱的造型，因为内装物的重量不是很大,而且数量也不是很多,所以我选择了造型最简单的0201型单瓦楞纸箱。
图1-1 产品实体图2. 纸盒结构设计2.1产品性能及特征分析一小袋饼干形为长方体，可近似看作长50mm，宽50mm，高40mm的规则长方体进行计算。
以热封成型的塑料袋为内包装，以长方体的折叠纸盒为中包装。
每个包装盒可装8袋饼干。
2.2选择纸盒盒型目前纸盒类包装按照纸的种类分：瓦楞纸盒、白板纸盒、卡板纸盒、茶板纸盒等。
按照材料厚度分：厚板纸盒和薄板纸盒。
按纸盒的形态分：方形、三角形、多棱形、梯形及特殊异型盒等。
按形式分：抽屉式、摇盖式、套盖式、手提式、开窗式、陈列式、组合式等。
按结构分：折叠纸盒和固定纸盒。
折叠纸盒的盒型通常可分为三大类：管式、盘式、异型盒。
管式折叠纸盒分又有插入式或锁口式、粘贴式、组装式等。
选择：法国反插式、直插式、自动锁底、粘合封口式2.3分析计算纸盒各部分尺寸并绘制纸盒平面图（1）内尺寸设计饼干内装物的最大外尺寸分别为：Lmax=100mm,Bmax=100mm, Hmax=80mm；对于折叠纸盒，Xi=Xmax+ k′（2-1）在长度与宽度方向上，k′值一般取3-5mm,高度方向上，则取1-3mm。
式中Xi——折叠纸盒的内尺寸，mm；Xmax——内装物最大外尺寸，mm；k′——内尺寸修正系数。
所以Li=Lmax+k′=100+(3～5)=104mm；Bi= Bmax +k′=104mm ；Hi=Hmax+k′=80+(1～3)=82mm 。
由上一步计算的结果，得纸盒容积：Vi=Li×Bi×Hi=104mm×104mm×82mm= 869446(mm3) （2-2）且经过测量，得M=0.225kg个。
所以，经过查有关数据表格可得：纸板厚度为t=0.5mm由内尺寸计算制造尺寸时，制造尺寸的修正系数一般为长、宽方向上取2mm，高度方向取1mm.U型制造尺寸： X=Xi+t+k （2-3）外尺寸：Xo=Xi+2t+K （2-4）L 型制造尺寸：X=Xi+1/2t+k （2-5）外尺寸：Xo=Xi+t+K （2-6）将纸板由左向右依次编号为：①、②、③、④。
（2）制造尺寸设计和外尺寸设计1）方案1:法国反插式制造尺寸设计长度：①③相等为U型均等于：L=Li+t+k=104mm+0.5mm+2mm=106.5mm宽度：②为U型，④为L型，分别为B=Bi+t+k=104mm+0.5mm+2mm=106.5mmB=Bi+1/2t+k=104+0.25+2=106.25 mm高度：②③④相等，均为U型均等于：H=Hi+t+k=82mm+0.5mm+1mm=83.5mm①为L型，等于：H=Hi+1/2t+k=82mm+0.25mm+1mm=83.25外尺寸设计按公式取K=1，长度：①③相等为U型均等于：Lo=L+2t+K=106.5mm+1mm+1mm=108.5mm宽度：②为U型，④为L型，分别为Bo=B+2t+K=106.5mm+1mm+1mm=108.5mmBo=B+t+K=106.5mm+0.5mm+1mm=108mm高度：②③④相等，均为U型均等于：Ho=H+2t+K=82.5mm+1mm+1mm=84.5mm①为L型等于：Ho=H+t+K=82.5mm+0.5mm+1mm=84mm图2-1 方案一的平面展开图及尺寸标注2）方案2 直插式制造尺寸设计长度：①③相等为U型均等于：L=Li+t+k=104mm+0.5mm+2mm=106.5mm宽度：②为U型，④为L型，分别为B=Bi+t+k=104mm+0.5mm+2mm=106.5mmB=Bi+1/2t+k=104+0.25+2=106.25 mm高度：②③④相等，均为U型均等于：H=Hi+t+k=82mm+0.5mm+1mm=83.5mm①为L型，等于：H=Hi+1/2t+k=82mm+0.25mm+1mm=83.25长度：①③相等为U型均等于：L=Li+t+k=104mm+0.5mm+2mm=106.5mm宽度：②为U型，④为L型，分别为B=Bi+t+k=104mm+0.5mm+2mm=106.5mmB=Bi+1/2t+k=104+0.25+2=106.25 mm高度：②③④相等，均为U型Ho=H+t+K=82.5mm+0.5mm+1mm=84mm图2-2 方案二的平面展开图及尺寸标注3）方案3 快速锁底折叠纸盒长度：①③U型均等于：L=Li+t+k=104mm+0.5mm+2mm=106.5mm宽度：②为U型，④为L型B=Bi+t+k=104mm+0.5mm+2mm=106.5mmB=Bi+1/2t+k=104+0.25+2=106.25 mm高度：①②④相等，均为U型均等于：H=Hi+t+k=82mm+0.5mm+1mm=83.5mm③为L型，等于：H=Hi+1/2t+k=82mm+0.25mm+1mm=83.25图2-3 方案三的平面展开图及尺寸标注4）方案4 粘合封口式长度：①③相等为U型均等于：L=Li+t+k=104mm+0.5mm+2mm=106.5mm宽度：②为U型，④为L型，分别为B=Bi+t+k=104mm+0.5mm+2mm=106.5mmB=Bi+1/2t+k=104+0.25+2=106.25 mm高度：①②③④相等，均为U型均等于：H=Hi+t+k=82mm+0.5mm+1mm=83.5mm图2-4 方案四的平面展开图及尺寸标注2.4 纸盒装潢设计图2-5方案一装潢图图2-6方案二装潢图图2-7 方案三装潢图图2-8方案四装潢图3. 外包装纸箱设计现根据中包装尺寸及相关要求计算外包装盒尺寸，并将外包装纸盒设计成0201型单瓦楞纸盒。
(纸板选用A型单瓦楞双层纸板）3.1 纸盒包装外尺寸计算由上知纸盒外包装尺寸为108×108×843.2 选择纸盒排列方式下面进行尺寸设计,考虑内装物排列方式、理想尺寸比例进行如下计算。
（1）排列数目中包装纸盒在瓦楞纸箱内的排列数目为n=nL×nB×nH （3-1）式中:n ——单个瓦楞纸箱内装物总数;nL——瓦楞纸箱长度方向上排列内装物数目;nB——瓦楞纸箱宽度方向上排列内装物数目;nH——瓦楞纸箱高度方向上排列内装物数目.（2）排列方向小包装在中包装盒内采取平放的方式，即 P型 l//L,这样能合理利用空间，且强度较好。
将小包装盒的长度108、宽度108与高度84分别乘以倍数表3-1综合考虑纸板用量,抗压强度,堆码状态,美学因素等条件,0201形比例以L:B:H=1.5:1:1为最佳.4h×2b×2l=336×216×216方案最接近目标。
因此,选定排列方式为:P型: nl×nb×nh=2l×2b×4h综上：已知饼干包装的外尺寸l×b×h=108×108×84（mm），将产品平躺着装箱，即高做为纸箱的长，长做为纸箱的高，每箱装16盒。
选取纸盒排列方式为：4h×2b×2l。
3.3 选择箱型并计算纸箱各部尺寸(1)内尺寸内尺寸计算公式max 1(1)i x x X X n d n T k =+-++ （3-2）式中：i X——纸箱内尺寸，mmmax X——内装物最大外尺寸，mmx n——内装物排列数目 d ——内装物公差系数，mmT ——衬格或缓冲的厚度，mm1k——内尺寸修正系数，mm表3-2 内尺寸公差(mm)（3-3） 式中：X ——纸箱制造尺寸，mm i X ——纸箱内尺寸，mmk ——纸箱制造尺寸修正系数，mm表4-1 瓦楞纸箱接头制造尺寸计算公式为：F=(B1+ x f ) /2 （3-4） F ——纸箱对接摇盖长度(mm);B1——纸箱非接合箱面宽度制造尺寸(mm); x f ——摇盖伸长系数(mm). F=(228+3)/2=117mm (3)外尺寸其计算公式为0X X K =+ （3-5） K 查[1]表5-19为5—7，取K=6，0L L K =+=348mm 0B B K =+=228mm 0H H K =+=231mm成0201型单瓦楞纸箱。
