XK3101电子称重仪表使用说明书

称重显示控制器XK3101使用说明书2010年2月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅成都市得蜀科技实业有限公司目录1.0 概述 (1)1.1主要特点 (1)1.2技术指标 (1)1.2.1 负载能力 (1)1.2.2 性能 (1)1.2.3 电源 (2)1.2.4 温度和湿度 (2)1.2.5 外形尺寸(尺寸单位为毫米) (2)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (3)2.2.1 后视图 (3)2.2.2 电源连接 (3)2.2.3 传感器连接 (3)2.2.4 串行口通讯线连接 (3)2.2.5 模拟输出连接 (4)2.2.6 继电器控制输出 (4)3.0 显示面板 (5)4.0 串行口数据格式......................................................................................................... 错误！未定义书签。

5.0 重量标定 (5)5.1参数确定 (5)5.2标定步骤 (6)6.0 模拟输出类型选择与调整 (7)6.1选择输出类型 (7)6.2选择模拟输出对应的重量范围 (7)6.3调整模拟输出的底端与顶端 (8)6.3恢复模拟输出的底端与顶端 (8)7.0 仪表工作参数选项 (9)7.1进入工作参数选项 (9)7.2功能F2选项参数组内容 (9)8.0 继电器输出 (9)8.1继电器输出设置步骤 (10)9.0 设置串行接口 (10)9.1设置步骤 (10)9.2选择总线方式 (11)10.0 开机自检信息 (11)11.0 部分参数快速查看 (12)12.0 错误提示信息 (12)13.0 仪表的维护 (12)13.1仪表的常规维护 (12)13.2一般故障排除 (12)附录通讯协议 (14)数据格式 (14)1.0 概述XK3101（KM05）是柯力电气制造有限公司推出的、面向工业控制领域（或其他需要模拟量输出的应用场所）的称重显示控制器。

XK3101M2调试手册一. 参数设置1.设定态的进入打开仪表电源,自检完后按【日期】,再输入密码“549717”按【日期】, 仪表即进入参数设置/标定状态, 显示器显示“请输入设定选项”提示输入修改菜单，以下操作均在此基础上进行。

菜单内容如下(带★表示调试前必须设置,其余仅需要时才设置或利用出厂设置，( )内为允许输入数范围，〖〗内为出厂隐含设置)：★【０】：工作模式(0,1,2,3)〖1〗★【１】：量程（最大称量）(1-9999)〖30〗【２】：标定系数(8192-65535)【３】：等候输入标定砝码重量以自动标定（现场标定时用）【４】：模拟增益(0-7)〖6〗★【６】：分度(1,2,5,10,20,50)〖10〗★【７】：小数点位置(0-3)〖0〗★【８】：重量显示单位(0，1)〖1〗【９】：滤波器设置(1-5)〖5〗【存入】：非线性修正【限重】：打开下一级菜单【日期】：退出在设置/标定状态按相应的菜单键, 即可显示和修改相关参数，各参数的修改次序可任意。

查询和修改参数时,【日期】为确认键, 每当一个参数修正完毕均应按【日期】确认, 参数设置完毕后在设置/标定状态再按【日期】结束参数设置返回称重态。

以下依次介绍上述菜单中的各项内容, “2”“3”二项菜单内容另见第四部分:“现场标定方法”。

1XK3101M2调试手册二.内容详解以下操作均在设置/标定状态(“请输入设定选项”)下进行。

1.工作模式设置按【0】显示屏显示当前工作模式，如“模式1”，若不修改按【日期】, 否则输入新的工作模式(0,1,2,3)后按【日期】。

四种模式是：0：静态模式1：路政模式2: 交警模式3: 新的七部委通知模式备注: 1,2,3模式均为动态模式。

2.量程设置按【１】显示仪表量程，如“量程30”，若不修改直接按【日期】，否则输入新的量程数据(1-9999)后按【日期】。

3.模拟增益设置模拟增益指仪表内部放大器的放大倍数，本仪表允许用户设置放大倍数，提供了10级模拟增益,分别是:1,2,4,8,16,32,64,128,256,512;以代号0-9表示。

电子称重仪表XK3101-K说明书2012年2月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录1.1主要特点 (1)1.2技术指标 (1)1.2.1 负载能力 (1)1.2.2 性能 (1)1.2.3 电源 (1)1.2.4 温度和湿度 (1)1.2.5显示器外形尺寸（MM）90×170×103 (2)1.2.6产品自重（KG）：约0.96 (2)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (3)2.2.1 后视图 (3)2.2.2 电源连接 (3)2.2.3 传感器连接 (3)2.2.4 串行口通讯线连接 (3)2.2.5 模拟输出连接 (4)2.2.6 继电器输出 (4)2.2.7 大屏幕与外部按键接口 (4)2.2.8 外部按键接口 (5)3.0 显示面板 (5)4.0 标定 (5)4.1参数确定 (5)4.2标定步骤 (6)4.2.1 选择标定方法 (6)4.2.2 标定方法1（CAL0，砝码标定） (6)4.2.3 标定方法2（CAL1，参数输入法） (7)4.2.4 标定方法3（CAL2，秤体参数输入法） (8)5.0 模拟输出类型选择与调整 (9)5.1选择输出类型 (9)5.2调整模拟输出的底端与顶端 (9)5.3恢复模拟输出的底端与顶端 (9)6.0 仪表工作参数F2 (10)6.1进入工作参数选项 (10)6.2功能F2选项参数组内容 (10)7.0 继电器输出 (11)7.1继电器输出模式设置步骤 (11)7.2输入预置点值（继电器输出比较值） (12)8.0 设置串行接口 (12)8.1设置步骤 (12)9.0 开机自检信息 (12)10.0 错误提示信息 (13)11 一般故障排除 (13)附录1 MODBUS兼容通讯方式 (14)附录2 通讯协议2-连续发送方式 (16)1.0 概述XK3101-K是面向工业控制领域（或其他需要模拟量输出的应用场所）的电子称重仪表。

电子称重仪表XK3101-K说明书2011年6月版●使用前请仔细阅读本产品说明书 ●请妥善保管本产品说明书，以备查阅目录1.1主要特点 (1)1.2技术指标 (1)1.2.1 负载能力 (1)1.2.2 性能 (1)1.2.3 电源 (1)1.2.4 温度和湿度 (1)1.2.5显示器外形尺寸（MM）90×170×103 (2)1.2.6产品自重（KG）：约0.96 (2)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (3)2.2.1 后视图 (3)2.2.2 电源连接 (3)2.2.3 传感器连接 (3)2.2.4 串行口通讯线连接 (3)2.2.5 模拟输出连接 (4)2.2.6 继电器输出 (4)2.2.7 大屏幕与外部按键接口 (4)2.2.8 外部按键接口 (5)3.0 显示面板 (5)4.0 标定 (5)4.1参数确定 (5)4.2标定步骤 (6)4.2.1 选择标定方法 (6)4.2.2 标定方法1（CAL 0，砝码标定） (6)4.2.3 标定方法2（CAL 1，参数输入法） (7)4.2.4 标定方法3（CAL 2，秤体参数输入法） (8)5.0 模拟输出类型选择与调整 (9)5.1选择输出类型 (9)5.2调整模拟输出的底端与顶端 (9)5.3恢复模拟输出的底端与顶端 (9)6.0 仪表工作参数F2 (10)6.1进入工作参数选项 (10)6.2功能F2选项参数组内容 (10)7.0 继电器输出 (11)7.1继电器输出模式设置步骤 (11)7.2输入预置点值（继电器输出比较值） (12)8.0 设置串行接口 (12)8.1设置步骤 (12)9.0 开机自检信息 (12)10.0 错误提示信息 (13)11 一般故障排除 (13)附录1 MODBUS兼容通讯方式 (14)附录2 通讯协议2-连续发送方式 (16)1.0 概述XK3101-K是面向工业控制领域（或其他需要模拟量输出的应用场所）的电子称重仪表。

XK3101电子称重仪表技术/使用手册目录1.0概述 (1)1.1XK3101型电子称重仪表配置规格 (1)1.2主要特点 (1)1.3技术指标 (1)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (2)3.0 显示面板 (5)4.0 标定 (5)4.1参数确定 (5)4.2标定步骤 (6)5.0 模拟输出类型选择与调整 (8)5.1选择输出类型 (8)5.2调整模拟输出的底端与顶端 (9)5.3恢复模拟量输出的底端与顶端 (9)6.0 仪表工作参数F2 (9)6.1进入工作参数选项 (9)6.2功能F2选项参数组内容 (9)7.0 继电器输出 (10)7.1继电器输出模式设置步骤 (11)7.2输入预置点值（继电器比较值输出） (11)8.0 设置串行接口 (11)8.1设置步骤 (11)9.0 开机自检信息 (12)10.0 错误提示信息 (12)11.0 一般故障排除 (12)附录1 通讯协议 MODBUS RTU (14)附录2 通讯协议2-连续发送方式 (15)附录3 通讯协议3-命令方式 (15)附录4 装箱清单 (17)1.0概述XK3101是面向工业控制领域的电子称重仪表。

信号处理采用高精度的24位专用A/D转换器、模拟信号输出采用16位的D/A转换器、具有RS232/RS485串行通讯接口、采用铝合金外壳，可方便的嵌入控制柜，可广泛用于水泥、化工、冶金等行业的称重系统。

1.1 XK3101型电子称重仪表配置规格1.2 主要特点*∑-△型高精度A/D转换，分辨率:24bit*可选的数据更新速率：6.25次/秒、12.5次/秒、25次/秒、50次/秒*两路继电器输出:两路均为常开触点*隔离的数字通RS232与RS485两种讯接口*多达三种标定与校秤方法，可适应多种场合*带有模拟信号输出：4～20mA、0～20mA、0～5V或0～10V*7位LED数码管显示，字高0.56寸，20段光柱指示*独立的大屏幕接口（电流环方式）1.3 技术指标1.3.1 负载能力传感器激励电压：5.0VDC，可驱动6只350Ω的模拟式传感器。

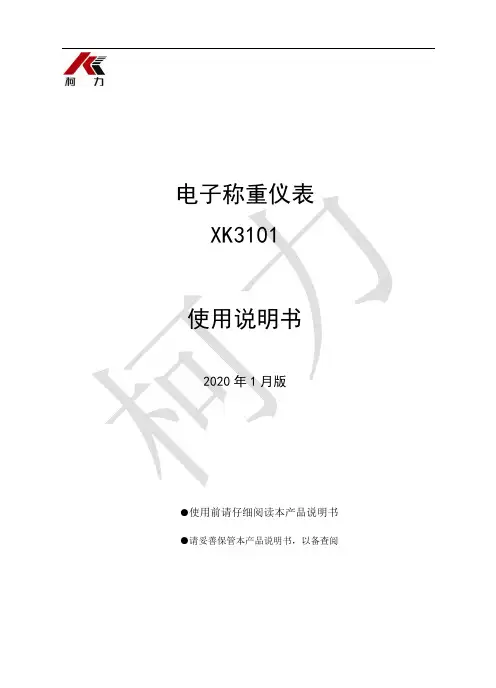

电子称重仪表XK3101使用说明书2020年1月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录1.0 概述 (1)1.1主要特点 (1)1.2技术指标 (1)1.2.1 负载能力 (1)1.2.2 性能 (1)1.2.3 电源 (1)1.2.4 温度和湿度................................................................. 错误！未定义书签。

1.2.5 外形尺寸(尺寸单位为毫米) (2)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (3)2.2.1 后视图 (3)2.2.2 电源连接 (3)2.2.3 传感器连接 (3)2.2.4 串行口通讯线连接 (3)2.2.5 模拟输出连接 (4)2.2.6 继电器控制输出 (4)3.0 显示面板 (4)4.0 串行口数据格式.............................................................................................. 错误！未定义书签。

5.0 重量标定 (5)5.1参数确定 (5)5.2标定步骤 (5)6.0 模拟输出类型选择与调整 (7)6.1选择输出类型 (7)6.2选择模拟输出对应的重量范围 (7)6.3调整模拟输出的底端与顶端 (8)6.3恢复模拟输出的底端与顶端 (8)7.0 仪表工作参数选项 (8)7.1进入工作参数选项 (8)7.2功能F2选项参数组内容 (8)8.0 继电器输出 (9)8.1继电器输出设置步骤 (9)9.0 设置串行接口 (10)9.1设置步骤 (10)9.2选择总线方式 (11)10.0 开机自检信息 (11)11.0 部分参数快速查看 (11)12.0 错误提示信息 (11)13.0 仪表的维护 (11)13.1仪表的常规维护 (11)13.2一般故障排除 (12)附录通讯协议 (13)数据格式 (13)1.0 概述XK3101电子称重仪表是面向工业控制领域（或其他需要模拟量输出的应用场所）的电子称重仪表。

1．概述XK3101S型称重数传器和XK3101GS型称量接收显示器是我公司拥有自主知识产权的科技创新产品。

为了提高工业称重设备的精度，减小拖缆对微弱称重信号的干扰，采用信号前端数字处理技术，使在电缆中传输的称重信号为RS232C格式的0/20mA数字信号。

前端模拟信号数字化处理由XK3101S型数传器完成，后端对称重信号的数据处理由XK3101GS型完成。

XK3101S/GS型称重数传器/称量接收显示器有下述特点和功能:1.1 仪表智能化，不同量程和性能都由软件系统的密码方式面板数字设定/标定来实现，减少了硬件数量，因而提高了可靠性。

1.2采用前端信号数字处理技术，前端处理部分采用了具有抗工业干扰的光隔离三斜积分模数转换器技术，A/D内部码高达20万码。

1.3 具有面板按键密码输入设定分度数、分度值、小数点位置、波特率等和全自动数字称量标定功能，分度数、标定参数等存贮在带硬件保护的EEPROM中，保证长期安全可靠。

1.4 具有用户无须打开机壳可面板按键密码输入进行自动数字标定，使用户现场调试十分方便。

1.5 具有按键数字调零、自动零位飘移跟踪以及跟踪范围选择和零位异常软件检测功能。

在供电电压波动频繁，条件恶劣(震动)的工业现场，始终保持秤的零位不变。

1.6 具有自动调零功能。

由于机械重复性不好所引起的零位不稳定情况进行自动调零，且自动调零范围及间隔时间可编程设定。

1.7 具有动态检测、稳定化处理以及滤波级数选择功能，能使被称物在轻微晃动情况下称量值稳定显示。

1.8具有串行通讯功能，本显示器配接12″高亮度大屏幕显示器。

1.9具有密码设置进入显示A/D内部码(可检查传感器、放大器、A/D好坏)和操作出错报警功能。

1.10具有专用软件监视电路和抗干扰软件设计，因而使称重数传器/接收显示控制器具有很强抗干扰能力和程序自动恢复功能。

相应的上电/掉电检测电路和EEPROM存贮器，实现了可靠的停电现场保护。
