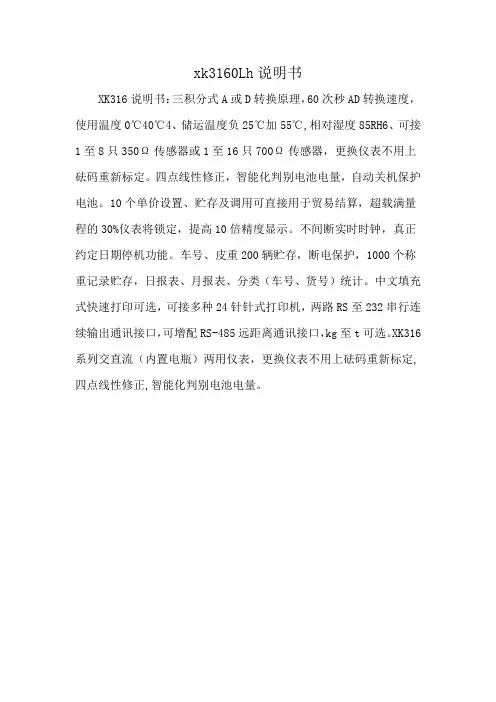

xk3160Lh说明书
XK316说明书：三积分式A或D转换原理，60次秒AD转换速度，使用温度0℃40℃4、储运温度负25℃加55℃,相对湿度85RH6、可接1至8只350Ω传感器或1至16只700Ω传感器，更换仪表不用上砝码重新标定。
四点线性修正，智能化判别电池电量，自动关机保护电池。
10个单价设置、贮存及调用可直接用于贸易结算，超载满量程的30%仪表将锁定，提高10倍精度显示。
不间断实时时钟，真正约定日期停机功能。
车号、皮重200辆贮存，断电保护，1000个称重记录贮存，日报表、月报表、分类（车号、货号）统计。
中文填充式快速打印可选，可接多种24针针式打印机，两路RS至232串行连续输出通讯接口，可增配RS-485远距离通讯接口，kg至t可选。
XK316系列交直流（内置电瓶）两用仪表，更换仪表不用上砝码重新标定,四点线性修正,智能化判别电池电量。
电子秤技术手册石田电子秤营业员手册一.日常操作手动方式:以重量销售的商品:1.(或按商品的快捷键)；2.如果要去皮,请放上皮重物品(如蓝子或托盘等),如果不需去皮,可略去此步.3.放上称重物品,.以个数卖的商品：1．同上步骤12．3．.自动方式:步骤（以重量销售）1.)使秤处于自动方式(如果处于自动方式屏幕上有一个▼指向”自动”那里)2.;3.如果要去皮,请放上皮重物品(如蓝子或托盘等),如果不需去皮,可略去此步.4.放上称重物品,标签将自动打印.步骤（以个数销售）1．同上步骤12．同上步骤23．输入包装数量，按(需预设)，如果只有一个可略去此步。
4．5．二.商品单价的更改步骤:1.2.输入3.4.5.3-46.三.预设快捷键步骤：①输入②输入③④输入⑤输入要预设商品的商品号码,如:22012⑥按一下所需预设的预设键如果要预设其它商品请重复上面步骤⑤－⑥四.注意事项1.2.3.,.(确认装纸正确的情况下)4., . ()5.打出来没有品名。
托利多电子秤营业员手册★在电子秤上的一些常用的编程初始化：代码２４６８１３５７* １５* １*代码退出。
1: 设置ＩＰ地址：代码２４６８１３５７* ２１* 输入ＩＰ地址↓再输入子网掩码↓↓↓输入开机等待时间１０秒↓↓↓* （电子秤自动启动）。
2: 设置秤号：代码２４６８１３５７* ０８* 输入秤号↓代码退出。
3：打开条码秤的背光：代码↓↑代码退出。
4: 打印金额是否圆整：代码６６６６６６* ０２* （１＝允许圆整０=不四舍五入）* ↓代码退出。
5：打印单价是否带单位：代码６６６６６６* ０７* １* ↓代码退出。
6：允许标签前八毫米打印：代码２４６８１３５７* ２５* ** *１（选择是否进打印末梢检测）* １（使用倒转功能，允许标签前八毫米打印）** （一直按* 到）显示２５Label printer时按代码退出。
★特殊设置1: 删除单个商品的ＰＬＵ数据：代码１*０８* 输入要删除的ＰＬＵ号↓再选择（０＝不删除１＝删除）* 代码退出。
![电子秤使用手册说明[方案]](https://uimg.taocdn.com/259fcac3ccbff121dc368325.webp)
电子秤使用手册说明[方案]您生意的最佳选择收银秤型号ACS-FB(KV)Modelo de Balanza Con Caja RegistradoraACS-FB(KV)使用手册Manual de Uso使用手册说明Instrucción de Manual de Uso名称: 型号ACS-FB(KV)使用手册Denominación :Manual de Uso de Modelo ACS-FB(KV)本使用手册通用于太航相同产品的各种型号。
本手册上的部分内容可能不适用于您所购买的设备上。
Este Manual se sirve comúnmente para varios modelos del mismo producto de Taihang,sin embargo es posibleque no sean adecuado algunas partes del contenido delpresente para el equipo comprado por usted.本公司有权在任何时间改善和升级我们的产品。
Nuestra emp resa tendrá terecho de mejora y actualizar por cualquier momento nuestros productos.发布时间: 2010年Fecha de emisión: Año 2010包含配件:Componente incluidos: 您所购买的产品，包括以下配件: El equipo comprado por usted, se vienen siguientes componentes:型号: ACS-FB(KV)收银秤不锈钢秤盘Modelo: Balanza con caja Plato de acero inoxregistradora电源适配器使用手册Adaptador Manual de Uso保修单标准串口线Garantía Cable de conexión estándar 产品尺寸与技术参数Dimensión y Espeficicación57 cm 42 cm 47 cm产品介绍Presentación, 易于使用, Fácil por utilizar , 秤量规格:, Medidas de Pesaje: 规格1Medida 1:最大秤量:30kgPesaje máximo: 30kg 最小秤量:100gPesaje mínimo:100g分度值:5/10gDivisión:5/10g规格2Medida 2最大秤量:15kgPesaje máximo:15kg最小秤量:40gPesaje mínimo:40g分度值:2/5gDivisión:2/5g, 使用电源适配器和充电电池供电。
大屏幕使用说明书 (2008年1月)一、规格（单位：mm ）二、接口：（1） 采用RS232接口协议，安全传输距离15m,采用9芯D 型插座，其中：PIN2:RXD,连接仪表RS23的PIN3(发送引脚)。
PIN5: GND,连接仪表RS232的PIN7(地脚)。
本产品附带的信号线可直接适用于XK3168的串行口和HT9800的RS232接口。
（2） 数据格式：10位，其中一位起始位，8位数据位，1位停止位。
（3） 本大屏幕只能接收波特率为４８００的信号（接收3190时为1200）。
因多数仪表波特率可调在与本产品联接时应该先将仪表的波特率改为４８００。
三、可配接仪表类型（1）XK3168 (2)HT9800 (3)XK3190 (4)XK3110 （5）XK3102 (6)DS822本大屏幕利用内部的短路块的不同状态来适用于不同型号的仪表。
在自检结束后，若无信号，则根据短路块的不同状态自动显示出该状态下所能接的仪表。
使用前请务必确认：仪表的RS232发送引脚与大屏幕的接受引脚相连，仪表与大屏幕的地线准确相连。
详见下表:注：除3190（出厂设置为1200）外其它型号的仪表都应将其波特率改为4800聊城昌信电子有限公司名称 外观尺寸 字体尺寸 显示位数 1．8寸大屏幕 340×100 55×38 6 3寸大屏幕 560×180 85×65 6 短路块状态仪表通讯端口１ ２ ３ ４ ５所接仪表 TXD GND 无信号显示3 7 3 7 OFF OFF OFF OFF OFF XK3168;HT9800-A(B/D/W/V);XK3110-F(E)9 10 3168 ON ON ON OFF OFF XK3102 3 5 3102 ON ON OFF OFF OFF XK3110-E+9 10 3110-E ON ON ON ON ON XK3190(波特率1200) 7 8 3190 OFF ON ON ON ON HT9800-A9(P9/C9/V9) 7 89800-P ON OFF OFF OFF OFF DS822-D42 5 822-d4 其它状态为无效状态３１６８闪变。

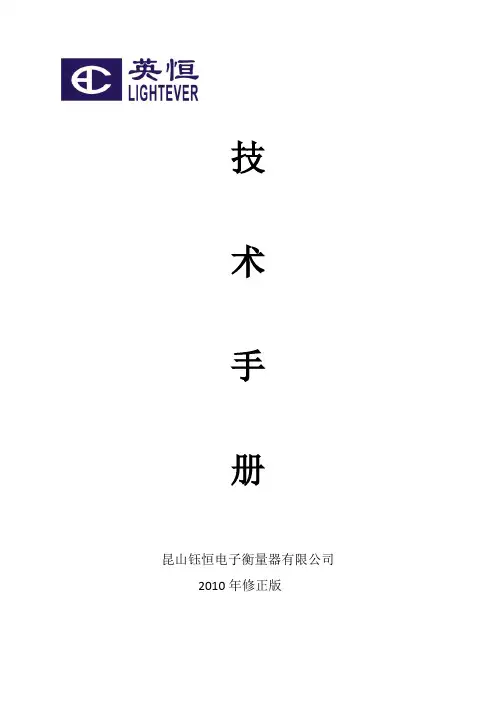

技术手册昆山钰恒电子衡量器有限公司2010年修正版目录1、LAC、LACH、LGC (2)2、LPCI (3)3、LGC (5)4、LNC/H (6)5、LAW、LAWH、LPW+ (9)6、LPW (10)7、LNW/H (11)8、LWI9900 /9901 (12)9、LWI9902 (13)10、LBC (14)11、LBA/LBB (15)12、OCS-M (16)13、OCS-New (18)一、LAC、LACH、LGC＋1、单点校正：按住取样键开机，显示＿＿、0、0，再输入1、1按取样键，显示CAL、0、Kg，单重窗的0在闪烁，此时正在进行零点校正，等待重量显示窗CAL闪烁的时候，表示零点校正完成，此时按1循环选择校正的重量（1/3,2/3,满量）并放上相对应显示重量的砝码，按小数点●确认，此时单位重量窗闪烁，表示在进行校正；等待重量窗出现PASS，表示校正完成，按取样再按归零返回下常称重状态。
2、线性校正：按住扣重键开机，显示SET、0、0，再按扣重键，显示ON0，此时进行零点校正，等待重量显示ON1，并放上满量的1/3重量砝码，此时进行1/3载校正；等待重量窗显示ON2，并放上满量2/3重量砝码，此时进行2/3载校正；等待重量窗显示ON3，并放上满量砝码，此时进行满载校正；等待重量窗显示PASS表示校正完成，校正完成后，按扣重再按归零返回正常称重状态。
3、量程设定：按住取样开机，显示＿＿、0、0，再输入1、1、3、0并按取样键确认，显示SETT、CN、3，按1可循环选择最大秤量3、6、15、30（表示3Kg，6Kg，15Kg，30Kg），选择好量程后按取样再按归零返回称重状态。
4、感量设定：按住取样开机，显示＿＿、0、0，再输入1、1、2、3并按取样键确认，显示SETD、＿＿、0.1g，按1可循环设定感量（0.1g、0.2g;以3Kg为例表示30000/15000精度），设定完成后，按取样再按归零返回称重状态。
技术手册昆山钰恒电子衡量器有限公司2010年修正版目录1、LAC、LACH、LGC (2)2、LPCI (3)3、LGC (5)4、LNC/H (6)5、LAW、LAWH、LPW+ (9)6、LPW (10)7、LNW/H (11)8、LWI9900 /9901 (12)9、LWI9902 (13)10、LBC (14)11、LBA/LBB (15)12、OCS-M (16)13、OCS-New (18)一、LAC、LACH、LGC＋1、单点校正：按住取样键开机，显示＿＿、0、0，再输入1、1按取样键，显示CAL、0、Kg，单重窗的0在闪烁，此时正在进行零点校正，等待重量显示窗CAL闪烁的时候，表示零点校正完成，此时按1循环选择校正的重量（1/3,2/3,满量）并放上相对应显示重量的砝码，按小数点●确认，此时单位重量窗闪烁，表示在进行校正；等待重量窗出现PASS，表示校正完成，按取样再按归零返回下常称重状态。
2、线性校正：按住扣重键开机，显示SET、0、0，再按扣重键，显示ON0，此时进行零点校正，等待重量显示ON1，并放上满量的1/3重量砝码，此时进行1/3载校正；等待重量窗显示ON2，并放上满量2/3重量砝码，此时进行2/3载校正；等待重量窗显示ON3，并放上满量砝码，此时进行满载校正；等待重量窗显示PASS表示校正完成，校正完成后，按扣重再按归零返回正常称重状态。
3、量程设定：按住取样开机，显示＿＿、0、0，再输入1、1、3、0并按取样键确认，显示SETT、CN、3，按1可循环选择最大秤量3、6、15、30（表示3Kg，6Kg，15Kg，30Kg），选择好量程后按取样再按归零返回称重状态。
4、感量设定：按住取样开机，显示＿＿、0、0，再输入1、1、2、3并按取样键确认，显示SETD、＿＿、0.1g，按1可循环设定感量（0.1g、0.2g;以3Kg为例表示30000/15000精度），设定完成后，按取样再按归零返回称重状态。

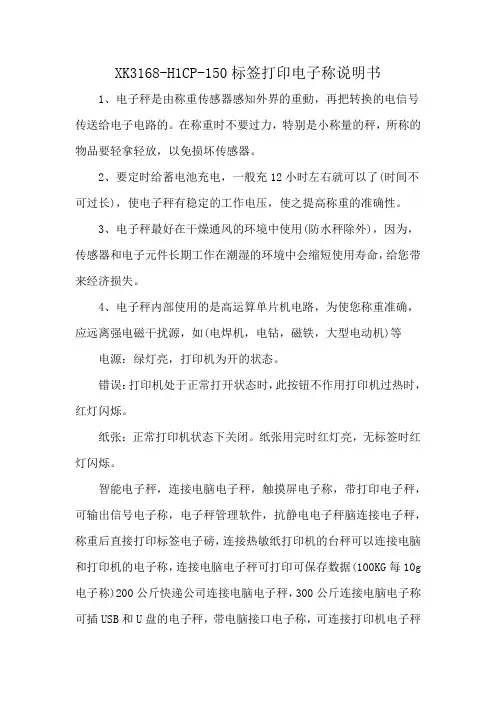

XK3168-H1CP-150标签打印电子称说明书1、电子秤是由称重传感器感知外界的重動，再把转换的电信号传送给电子电路的。
在称重时不要过力，特别是小称量的秤，所称的物品要轻拿轻放，以免损坏传感器。
2、要定时给蓄电池充电，一般充12小时左右就可以了(时间不可过长)，使电子秤有稳定的工作电压，使之提高称重的准确性。
3、电子秤最好在干燥通风的环境中使用(防水秤除外)，因为，传感器和电子元件长期工作在潮湿的环境中会缩短使用寿命，给您带来经济损失。
4、电子秤内部使用的是高运算单片机电路，为使您称重准确，应远离强电磁干扰源，如(电焊机，电钻，磁铁，大型电动机)等电源：绿灯亮，打印机为开的状态。
错误：打印机处于正常打开状态时，此按钮不作用打印机过热时，红灯闪烁。
纸张：正常打印机状态下关闭。
纸张用完时红灯亮，无标签时红灯闪烁。
智能电子秤，连接电脑电子秤，触摸屏电子称，带打印电子秤，可输出信号电子称，电子秤管理软件，抗静电电子秤脑连接电子秤，称重后直接打印标签电子磅，连接热敏纸打印机的台秤可以连接电脑和打印机的电子称，连接电脑电子秤可打印可保存数据(100KG每10g 电子称)200公斤快递公司连接电脑电子秤，300公斤连接电脑电子称可插USB和U盘的电子秤，带电脑接口电子称，可连接打印机电子秤电子秤如何连接标签打印功能，通过专业打印机实现称重数据的记录，将电子称重数据打标签纸上，可以自主设置信息，打印操作日期、时间称重数据流水号、二维码、部品号(在按键面板手动输入英文和数字)等，支持不干胶标签打印、小票打印。
手动打印自动打印随意选择。
电子秤与标签打印机连接方法：电子秤必须具备打印功能、及内置打印格式；同时电子秤要具备打印输出串口(如：RS-232、USB、蓝牙等)；电子秤就可以与打印机相连接达到打印称重数值的目的了。

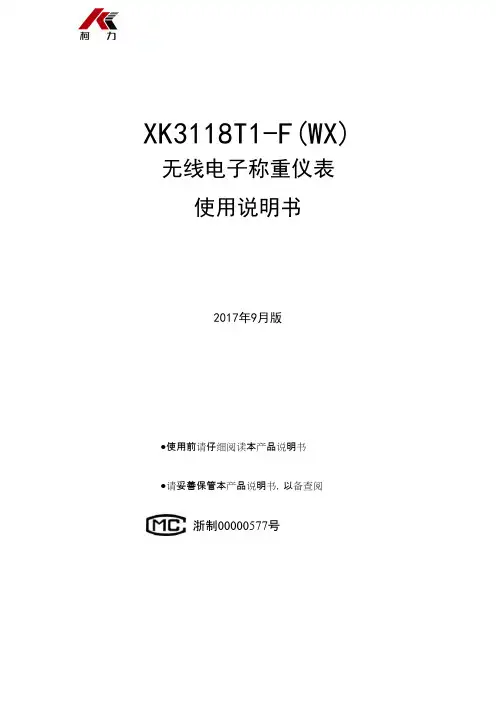

XK3118T1-F(WX)无线电子称重仪表使用说明书2017年9月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅浙制00000577号仪表使用注意事项▲传感器与仪表的连接必须可靠，传感器的屏蔽线必须可靠接地。
▲在仪表通电状态下，所有连接线不允许进行插拔，防止静电损坏仪表或传感器。
▲传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施。
▲在雷雨季节，系统必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。
▲不得在有可燃性气体或可燃性蒸汽的场合使用，不得在有压力的罐装系统中使用。
▲仪表和传感器须远离强电场强磁场，远离强腐蚀性物体，远离易燃易爆物品。
▲严禁使用强溶剂(如：苯、硝基类油)清洗机壳。
▲不得将液体或其他导电颗粒注入仪表内，以防仪表损坏和触电。
▲本产品非经技术监督部门授权，不得擅自开启铅封，不破坏铅封不能标定。
☆蓄电池属易耗品，不属三包范围。
☆为延长蓄电池的使用寿命，务必先充足电后使用。
☆若长时间不使用，必须每隔2个月充电一次，每次充电约20小时。
☆在搬运或安装时务必小心轻放，避免强烈振动，避免冲击或撞击，防止蓄电池内部电极短路，损坏蓄电池。
◆为保证仪表显示清晰和使用寿命，仪表不宜放在阳光直射下使用，放置地点应较平整。
◆仪表不宜放在粉尘及振动严重的地方使用，避免在潮湿的环境中使用。
◆在插拔仪表与外部设备连接线前，必须先切断仪表及相应设备电源。
◆仪表对外接口须严格按使用说明书中所标注的方法使用，不得擅自更改连接。
◆本仪表不允许随意打开，否则不予保修。
仪表内部有高压强电,非专业人员请不要自行修理以免造成系统更大的损坏、人身伤亡或意外事故。
◆本仪表自销售之日起一年内，在正常使用环境下，出现非人为故障属保修范围，请用户将产品及发票复印件(编号相符)，寄往特约维修点或经销商进行专业维修。
◆超过保修期以及人为故障或其他意外损坏，生产厂对仪表实行收费维修。

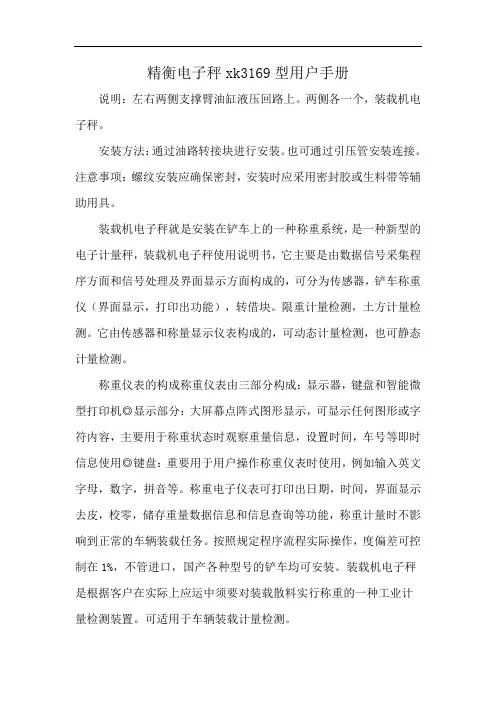

精衡电子秤xk3169型用户手册
说明：左右两侧支撑臂油缸液压回路上。
两侧各一个，装载机电子秤。
安装方法：通过油路转接块进行安装。
也可通过引压管安装连接。
注意事项：螺纹安装应确保密封，安装时应采用密封胶或生料带等辅助用具。
装载机电子秤就是安装在铲车上的一种称重系统，是一种新型的电子计量秤，装载机电子秤使用说明书，它主要是由数据信号采集程序方面和信号处理及界面显示方面构成的，可分为传感器，铲车称重仪（界面显示，打印出功能），转借块。
限重计量检测，土方计量检测。
它由传感器和称量显示仪表构成的，可动态计量检测，也可静态计量检测。
称重仪表的构成称重仪表由三部分构成：显示器，键盘和智能微型打印机◎显示部分：大屏幕点阵式图形显示，可显示任何图形或字符内容，主要用于称重状态时观察重量信息，设置时间，车号等即时信息使用◎键盘：重要用于用户操作称重仪表时使用，例如输入英文字母，数字，拼音等。
称重电子仪表可打印出日期，时间，界面显示去皮，校零，储存重量数据信息和信息查询等功能，称重计量时不影响到正常的车辆装载任务。
按照规定程序流程实际操作，度偏差可控制在1%，不管进口，国产各种型号的铲车均可安装。
装载机电子秤是根据客户在实际上应运中须要对装载散料实行称重的一种工业计
量检测装置。
可适用于车辆装载计量检测。
XK3190-C8称重指示器使用说明书(1.02 版)上海耀华称重系统有限公司X K 3 1 9 0－C 8目录第一章概述-------------------------------------------------------------------------- 3第二章主要参数-------------------------------------------------------------------- 4第三章安装、接口与数据格式-------------------------------------------------- 5一、仪表前、后功能示意图------------------------------------------------- 5二、传感器与仪表的连接---------------------------------------------------- 7三、输入输出接口------------------------------------------------------------- 8四、大屏幕显示接口---------------------------------------------------------- 8五、串行通讯接口------------------------------------------------------------- 9六、模拟量输出---------------------------------------------------------------10七、打印与存储---------------------------------------------------------------11第四章参数设置与标定----------------------------------------------------------13一、【SEt 0】查询类参数------------------------------------------------13二、【SEt 1】一般类参数------------------------------------------------16三、【SEt 2】控制参数---------------------------------------------------18四、【SEt 3】记录打印---------------------------------------------------23五、标定------------------------------------------------------------------------24第五章操作说明-------------------------------------------------------------------26一、开机及开机置零---------------------------------------------------------26二、手动置零------------------------------------------------------------------26三、除皮------------------------------------------------------------------------26四、日期与时间的设置------------------------------------------------------26五、启动/停止-----------------------------------------------------------------26六、峰值保持------------------------------------------------------------------27七、输入输出功能------------------------------------------------------------27八、常用参数查询------------------------------------------------------------27第六章控制过程详解------------------------------------------------------------28一、模式0（1种配料的加法模式）-------------------------------------28二、模式1（1种配料的减法模式）-------------------------------------30三、模式2（两种料加法秤）---------------------------------------------321X K 3 1 9 0－C 8四、模式3（分选模式）---------------------------------------------------34附录一出错信息提示------------------------------------------------------------39附录二大屏幕数据波形图及格式----------------------------------------------40附录三串行通信－指令应答方式的数据格式-------------------------------41亲爱的用户：在使用仪表前，敬请仔细阅读说明书!2X K 3 1 9 0－C 8第一章概述XK3190—C8称重显示控制器采用MCS—51单片微处理器及高速的Σ-A/D转换技术，对重量进行转换显示，最高可达80次/秒的转换速度。
XK3160-A1使用说明书Js系列集中控制（简易型）操作使用说明书郑州市科力精测设备有限公司制服务电话：*****DB800电子称重仪表使用说明书目录目录................................................................................................................................ ............ 0 一、概述. (2)2 主要功能 (2)二、技术规格................................................................................................................................ .. 21 一般规格 (2)2 模拟测量部分..................................................................................................................... 2 3 开关量输入部分................................................................................................................. 2 4 开关量输出部分................................................................................................................. 2 三、控制器前面板说明. (3)1 外观.................................................................................................................................. ... 3 2 显示窗口一......................................................................................................................... 3 3 显示窗口二......................................................................................................................... 3 4 按键.................................................................................................................................. ... 3 四、控制器后面板说明. (5)1 后面板外观图....................................................................................................................... 5 2 端子说明. (5)五、控制器配置设定 (5)1 有关术语 (5)六、操作步骤(首次使用) (6)6.1 安装检查 (6)6.2参数.................................................................................................................................. ... 6 6.3修改参数.. (7)6.4 预置配方 (7)6.5开始使用 (7)七、常见故障处理 (7)1 参数值不正确，显示窗1显示E1 ................................................................................... 7 2 定值不正确，显示窗1显示E2 ....................................................................................... 8 附录1 ................................................................................................................................... ............ 8 附录2 ................................................................................................................................... (9)1DB800电子称重仪表使用说明书一、概述1 主要用途该控制器主要用于建筑、冶金、包装、饲料、石化、烟草等行业。
XK3168电子称重仪表技术手册
XK3168电子称重仪表技术手册目录第一章概述????????????1 第二章主要技术指标????????????3 第三章安装连接 ????????????5 第四章量程标定 ????????????8 第五章参数设置 ????????????9 第六章定时关机 ???????????13 亲爱的用户：在使用仪表前，敬请仔细阅读本手册该产品执行标准GB/T7724——2008 检定规程JJG649-90
第一章概述
XK3168电子称重仪表采用高速高精度A/D 转换技术,以可靠的硬件电路,先进的元器件，和科学的管理软件相接合，并采用金属外壳以提高屏蔽性能和抗干扰能力。
在生产过程中严格执行先进的生产工艺和检测手段，具有很高的可靠性和稳定性。
XK3168电子称重仪表的技术性能：
（1）采用8位单片机，高速A/D转换技术,转换速度快,分辨率高。
（2）全数字式键盘标定，标定方法简单明确。
（3）具有称重显示、日期、车号、皮重的设置功能,单位和货号的设置可选。
(4）具有一次置皮称重，或同一车辆的皮重、毛重的任意顺序称量，及多辆车交叉称重功能。
（5）具有称重结果的查询，多联单打印，累计数打印功能。
打印项目包括：序号、日期、车号、单位号、货号、毛重、皮重、净重等信息。
最多可存储500次称重结果。
（6）仪表本身自带微型打印机,打印方便可靠,而且成本大大降低。
（7）配有RS－232C和RS－422串行通讯接口。
并具有与之配套的大屏幕。
（8）具有可靠的数据断电保护功能及万年历时钟功能。
