DCS系统通道校验方法及精度要求

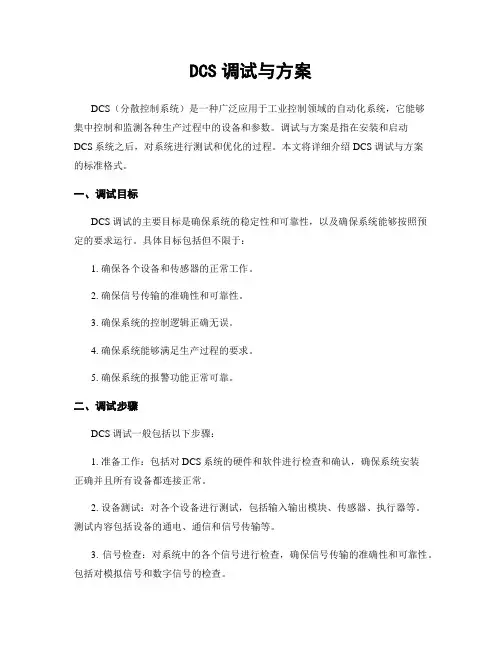

DCS调试与方案DCS（分散控制系统）是一种广泛应用于工业控制领域的自动化系统，它能够集中控制和监测各种生产过程中的设备和参数。

调试与方案是指在安装和启动DCS系统之后，对系统进行测试和优化的过程。

本文将详细介绍DCS调试与方案的标准格式。

一、调试目标DCS调试的主要目标是确保系统的稳定性和可靠性，以及确保系统能够按照预定的要求运行。

具体目标包括但不限于：1. 确保各个设备和传感器的正常工作。

2. 确保信号传输的准确性和可靠性。

3. 确保系统的控制逻辑正确无误。

4. 确保系统能够满足生产过程的要求。

5. 确保系统的报警功能正常可靠。

二、调试步骤DCS调试一般包括以下步骤：1. 准备工作：包括对DCS系统的硬件和软件进行检查和确认，确保系统安装正确并且所有设备都连接正常。

2. 设备测试：对各个设备进行测试，包括输入输出模块、传感器、执行器等。

测试内容包括设备的通电、通信和信号传输等。

3. 信号检查：对系统中的各个信号进行检查，确保信号传输的准确性和可靠性。

包括对模拟信号和数字信号的检查。

4. 控制逻辑测试：对系统的控制逻辑进行测试，确保控制逻辑的正确性。

测试内容包括控制策略、控制算法和控制参数等。

5. 功能测试：对系统的各项功能进行测试，包括设定值调整、报警功能、故障恢复等。

确保系统能够按照预定的要求进行控制和监测。

6. 性能测试：对系统的性能进行测试，包括响应时间、稳定性、可靠性等。

确保系统能够满足生产过程的要求。

7. 优化调整：根据测试结果进行系统的优化调整，包括控制参数的调整、控制策略的修改等。

确保系统能够达到最佳的控制效果。

三、调试报告DCS调试结束后，需要编写调试报告，以记录调试过程和结果。

调试报告一般包括以下内容：1. 调试目标和任务描述：对调试目标和任务进行详细描述，包括调试的范围和要求。

2. 调试步骤和方法：对调试过程进行详细描述，包括每个步骤的具体操作和使用的工具和设备。

3. 测试结果和数据：对每个测试步骤的结果进行记录，包括测试数据和分析结果。

DCS、SIS系统点检验收标准（试行）1 目的1.1 为做好DCS、SIS系统检修过程质量控制和检修后质量的验收工作，特制定本规范。

2 适用范围2.1 本规范针对公司各装置使用的DCS、SIS系统的点检作业(包括系统的清扫、检查、测试等内容)，大型PLC系统可参照执行。

3 点检项目3.1 停车前准备工作。

3.2 系统停车确认。

3.3 除尘工作。

3.4 硬件设备检查、测试。

3.5 更换易损部件。

3.6 系统点检综合测试。

3.7 供电系统检查、测试。

3.8 接地系统检查、测试。

3.9 提交点检（服务）报告。

3.10 验收。

4 工作程序4.1 准备工作。

4.1.1 安全及文明施工要求：4.1.1.1 检修人员进入机柜室要穿鞋套，不能用手直接接触线路板及的元器件，必须配带防静电手环（或手套），电子元器件和电路板卡的移动和存放要有专用清洁的防磁、防静电袋保护，不能裸露放置；吹灰、点检等作业时不能二次污染其它设备，不影响其他人员工作，工作场所要设置明显标识和隔离带。

检修过程中，要与现场负责工程师及时沟通，相互配合，确保检修工作安全顺利的进行。

4.1.1.2 检修期间做到检修工器具完好齐备，使用规范，摆放整齐。

检修人员穿着统一、整齐干洁的工作服，配戴颜色样式一致的安全帽。

做到工作时安全帽要扣紧，现场作业时袖子不挽起。

严禁随地摆放物料，严禁乱扔丢弃物、垃圾，注意保护环境卫生。

检修现场做到一日一清理。

4.1.2 数据备份4.1.2.1 作业前检查并记录当前系统各个节点的状态，检查备份所用驱动器和驱动盘是否完好；检查硬件型号及状态；对系统数据进行磁盘备份二份，备份完后对比系统中内容是否一致，将备份盘贴上带有时间戳的标签，其中一份交由委托方的现场工程师保管，并向现场工程师说明系统硬盘上所作备份文件的路径和文件名。

4.2 系统停车确认。

4.2.1 在保证所有准备工作都做好的前提下，由检修人员配合现场工程师根据生产安排和控制系统特点及要求分步对系统进行断电，并做好相应记录。

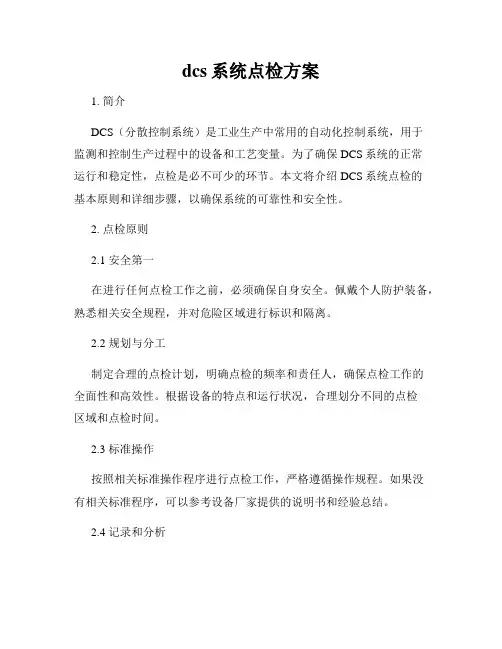

dcs系统点检方案1. 简介DCS（分散控制系统）是工业生产中常用的自动化控制系统，用于监测和控制生产过程中的设备和工艺变量。

为了确保DCS系统的正常运行和稳定性，点检是必不可少的环节。

本文将介绍DCS系统点检的基本原则和详细步骤，以确保系统的可靠性和安全性。

2. 点检原则2.1 安全第一在进行任何点检工作之前，必须确保自身安全。

佩戴个人防护装备，熟悉相关安全规程，并对危险区域进行标识和隔离。

2.2 规划与分工制定合理的点检计划，明确点检的频率和责任人，确保点检工作的全面性和高效性。

根据设备的特点和运行状况，合理划分不同的点检区域和点检时间。

2.3 标准操作按照相关标准操作程序进行点检工作，严格遵循操作规程。

如果没有相关标准程序，可以参考设备厂家提供的说明书和经验总结。

2.4 记录和分析对每次点检的结果进行详细记录，包括点检日期、点检人员、点检项目和点检结果等。

及时分析记录的数据，发现问题并及时解决。

3. 点检步骤3.1 外观检查首先进行DCS系统设备的外观检查，包括设备外壳、面板、显示屏等。

检查是否有异常痕迹、松动的连接件或漏电现象。

确保设备外观完好无损。

3.2 电源检查检查DCS系统的电源供应情况，包括电源线路、开关和电源指示灯等。

确保电源供应正常，无短路或漏电等问题。

3.3 信号检查逐一检查DCS系统的信号传输线路和连接接口，确保信号的正常传输和连接稳定。

使用合适的工具检测信号强度和质量。

3.4 仪表检查检查DCS系统中的仪表设备，包括传感器、执行机构和检测元件等。

确保仪表设备的灵敏度和准确性，及时更换损坏的仪表设备。

3.5 软件检查对DCS系统中的软件进行检查，包括程序和算法的正常运行、控制逻辑和参数设置等。

依据系统要求进行功能测试和性能评估。

3.6 数据备份定期对DCS系统中的数据进行备份，确保数据的可靠性和安全性。

根据备份计划，选择合适的设备和存储介质进行数据备份。

3.7 维护保养在点检过程中，发现设备存在污垢、松动或磨损等问题时，及时进行维护和保养。

DCS系统通道校验方法及精度要求摘自：DL/T 774-2004火力发电厂热工自动化系统检修运行维护规程4.2.1.7模件信号处理精度测试：4.2.1.7.1模件信号处理精度测试时，应保证标准信号源（校正仪）的阻抗与模件阻抗相匹配，内外供电电源相对应。

4.2.1.7.2检查每个通道的转换系数，应符合测量系统量值转换要求。

4.2.1.7.3对于新建或大修机组，每块模块的I/O通道应逐点进行精度测试；对于中、小修和其他情况，每块模件上可随机选取1～6个通道（见表1）。

4.2.1.7.4模拟量输入（AI）信号精度测试：a）用相应的标准信号源，在测点相应的端子上分别输入量程的0、25％、50％、75％、100％信号，在操作员站或工程师站（手操器）读取该测点的显示值，与输入的标准值进行比较。

b）记录各测点的测试数据，计算测量误差，应满足表1的精度要求。

4.2.1.7.5脉冲量输入（PI）信号精度测试：a）用标准频率信号源，在测点相应的端子上分别输入量程的10％、25％、50％、75％、100％信号，在操作员站或工程师站（手操器）读取该测点的显示值与输入的标准值进行比较。

b）记录各测点的测试数据，计算测量误差，检查触发电平，均应满足表1要求（或制造厂出厂精度）。

4.2.1.7.6模拟量输出（AO）信号精度测试：a）通过操作员站（或工程师站、或手操器），分别按量程的0、25％、50％、75％、100％设置各点的输出值，在对应模件的输出端子，用标准测试仪测量并读取输出信号示值，与输出的标准计算值进行比较。

b）记录各点的测试数据，计算测量误差，应满足表2的精度要求。

4.2.1.7.7脉冲量输出（PO）信号精度测试：a）通过操作员站（或工程师站或手操器）分别按量程的10％、25％、50％、75％、100％设置各点的输出值，分别在各输出端子上用标准频率计测量并读取示值。

与输出的标准计算值进行比较。

b）记录各测点的测试数据，计算测量误差，应满足制造厂出厂精度要求。

DCS调试与方案一、概述DCS（分散控制系统）是一种用于自动化控制的先进系统，广泛应用于工业生产过程中。

本文将详细介绍DCS调试与方案，包括调试流程、调试方法和常见问题解决方案。

二、DCS调试流程1. 系统验收在开始DCS调试之前，首先需要进行系统验收。

验收包括硬件设备的安装、软件系统的配置和通信网络的搭建。

确保所有设备和系统都正常运行。

2. 硬件调试硬件调试主要包括设备连接、信号检测和设备功能测试。

确保所有设备正确连接，并检测信号是否正常。

对各个设备进行功能测试，确保其按照预期工作。

3. 软件调试软件调试包括DCS系统的配置和参数设置。

首先，根据实际需求，配置DCS 系统的各个模块，包括控制模块、监测模块和报警模块。

然后，设置各个参数，如控制策略、报警阈值等。

4. 系统联调系统联调是指将DCS系统与其他子系统进行联调，确保各个子系统之间的数据传输和控制命令的正确性。

例如，将DCS系统与PLC系统进行联调，确保控制信号的传递和响应正常。

5. 系统优化在完成系统联调后，需要对DCS系统进行优化。

优化包括控制策略的调整和参数的优化。

根据实际生产情况，对控制策略进行调整，提高系统的稳定性和控制精度。

三、DCS调试方法1. 功能测试功能测试是DCS调试的基本方法之一。

通过对各个设备的功能进行测试，检查其是否按照预期工作。

例如，对温度传感器进行测试，检测其是否能够准确测量温度。

2. 信号检测信号检测是DCS调试的重要环节。

通过使用示波器、多用表等设备，检测信号的波形和数值，确保信号传输正常。

例如，检测控制信号和反馈信号的波形和幅值。

3. 联调测试联调测试是DCS调试的关键步骤之一。

通过将DCS系统与其他子系统进行联调，检查数据传输和控制命令的正确性。

例如，通过发送控制命令，检查其他子系统是否能够正确响应。

4. 参数优化参数优化是DCS调试的最后一步。

根据实际生产情况，对控制策略和参数进行调整，提高系统的性能和稳定性。

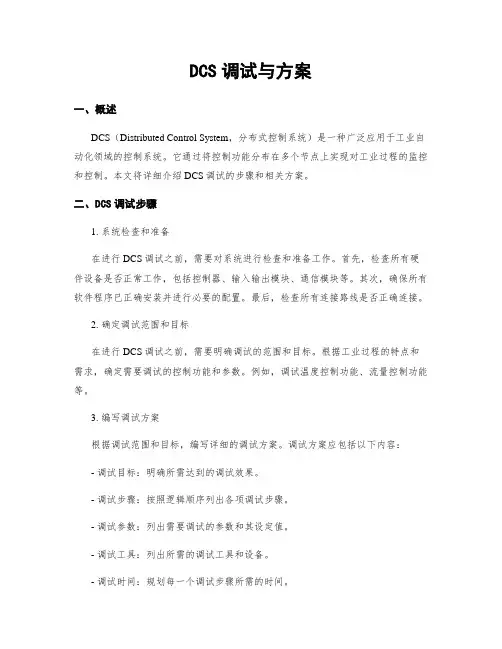

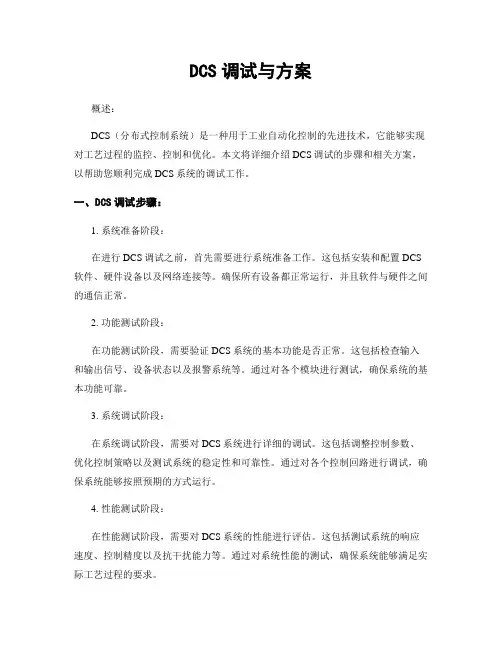

DCS调试与方案一、概述DCS（Distributed Control System，分布式控制系统）是一种广泛应用于工业自动化领域的控制系统。

它通过将控制功能分布在多个节点上实现对工业过程的监控和控制。

本文将详细介绍DCS调试的步骤和相关方案。

二、DCS调试步骤1. 系统检查和准备在进行DCS调试之前，需要对系统进行检查和准备工作。

首先，检查所有硬件设备是否正常工作，包括控制器、输入输出模块、通信模块等。

其次，确保所有软件程序已正确安装并进行必要的配置。

最后，检查所有连接路线是否正确连接。

2. 确定调试范围和目标在进行DCS调试之前，需要明确调试的范围和目标。

根据工业过程的特点和需求，确定需要调试的控制功能和参数。

例如，调试温度控制功能、流量控制功能等。

3. 编写调试方案根据调试范围和目标，编写详细的调试方案。

调试方案应包括以下内容：- 调试目标：明确所需达到的调试效果。

- 调试步骤：按照逻辑顺序列出各项调试步骤。

- 调试参数：列出需要调试的参数和其设定值。

- 调试工具：列出所需的调试工具和设备。

- 调试时间：规划每一个调试步骤所需的时间。

4. 确定调试模式和方式根据调试方案，确定调试所需的模式和方式。

调试模式可以分为手动模式和自动模式。

手动模式下，操作人员通过人机界面手动设置参数并观察系统反应。

自动模式下，系统按照预设的参数进行控制和监控。

调试方式可以采用逐步调试或者整体调试的方式。

5. 执行调试方案按照调试方案的步骤，逐步执行调试工作。

在每一个步骤中，根据设定的参数和要求，进行相应的操作和观察。

记录调试过程中的数据和结果，以便后续分析和优化。

6. 数据分析和优化根据调试过程中记录的数据和结果，进行数据分析和优化工作。

通过对数据进行统计和分析，找出系统存在的问题和改进的空间。

根据分析结果，进行相应的参数调整和优化，以达到预期的控制效果。

7. 调试报告和总结在调试完成后，编写调试报告和总结。

调试报告应包括调试方案的执行情况、数据分析结果和优化建议。

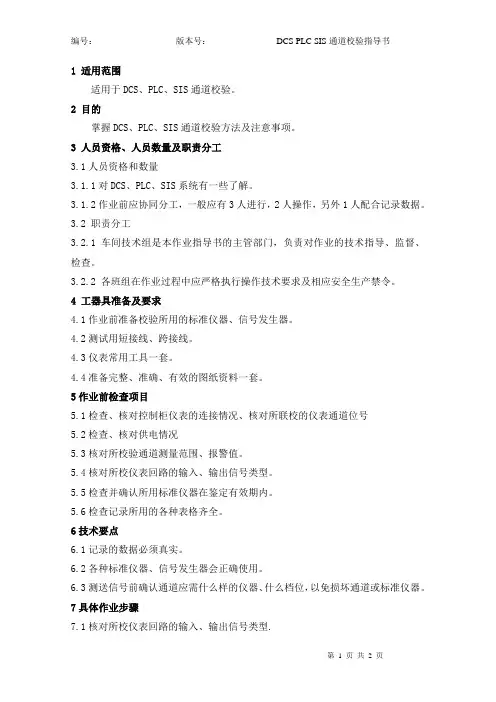

1 适用范围适用于DCS、PLC、SIS通道校验。

2 目的掌握DCS、PLC、SIS通道校验方法及注意事项。

3 人员资格、人员数量及职责分工3.1人员资格和数量3.1.1对DCS、PLC、SIS系统有一些了解。

3.1.2作业前应协同分工，一般应有3人进行，2人操作，另外1人配合记录数据。

3.2 职责分工3.2.1 车间技术组是本作业指导书的主管部门，负责对作业的技术指导、监督、检查。

3.2.2 各班组在作业过程中应严格执行操作技术要求及相应安全生产禁令。

4 工器具准备及要求4.1作业前准备校验所用的标准仪器、信号发生器。

4.2测试用短接线、跨接线。

4.3仪表常用工具一套。

4.4准备完整、准确、有效的图纸资料一套。

5作业前检查项目5.1检查、核对控制柜仪表的连接情况、核对所联校的仪表通道位号5.2检查、核对供电情况5.3核对所校验通道测量范围、报警值。

5.4核对所校仪表回路的输入、输出信号类型。

5.5检查并确认所用标准仪器在鉴定有效期内。

5.6检查记录所用的各种表格齐全。

6技术要点6.1记录的数据必须真实。

6.2各种标准仪器、信号发生器会正确使用。

6.3测送信号前确认通道应需什么样的仪器、什么档位，以免损坏通道或标准仪器。

7具体作业步骤7.1核对所校仪表回路的输入、输出信号类型.7.2 对于AI信号确认输入信号类型，有源信号还是无源信号。

7.3根据端子接线图把标准仪器连接到所校验回路。

7.4对于模拟量信号每个通道要进行五点（0%、25%、50%、75%、100%）上行、下行校验。

7.5校验时每测量一点都要及时记录数据。

7.6在上位机要记录色变、历史趋势、仪表棒图、报警记录、数据显示等变化情况。

7.7整理测试记录，按仪表回路位号存档，记录应包括：回路测试准备中的检查记录、测试过程中通道校验的各点信号值记录、报警值、量程等。

8安全及维护保养要求8.1安全要求8.1.1作业人员在作业前确认通道的信号类型，根据信号类型选择合适的仪器及合适的档位，以免通道或仪器损坏。

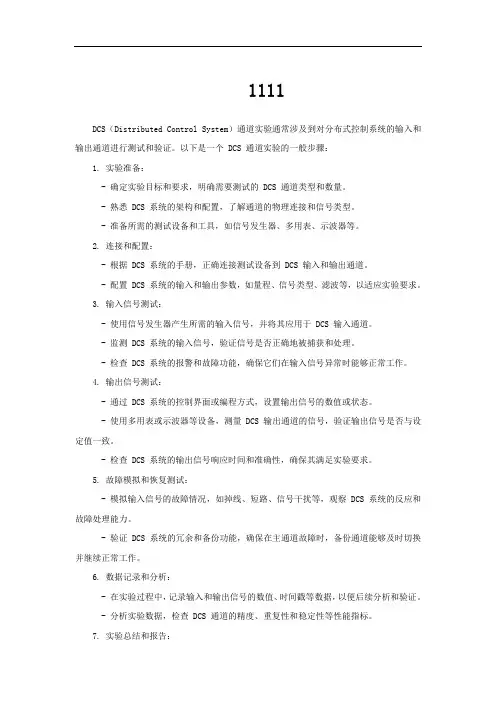

1111DCS（Distributed Control System）通道实验通常涉及到对分布式控制系统的输入和输出通道进行测试和验证。

以下是一个 DCS 通道实验的一般步骤：1. 实验准备：- 确定实验目标和要求，明确需要测试的 DCS 通道类型和数量。

- 熟悉 DCS 系统的架构和配置，了解通道的物理连接和信号类型。

- 准备所需的测试设备和工具，如信号发生器、多用表、示波器等。

2. 连接和配置：- 根据 DCS 系统的手册，正确连接测试设备到 DCS 输入和输出通道。

- 配置 DCS 系统的输入和输出参数，如量程、信号类型、滤波等，以适应实验要求。

3. 输入信号测试：- 使用信号发生器产生所需的输入信号，并将其应用于 DCS 输入通道。

- 监测 DCS 系统的输入信号，验证信号是否正确地被捕获和处理。

- 检查 DCS 系统的报警和故障功能，确保它们在输入信号异常时能够正常工作。

4. 输出信号测试：- 通过 DCS 系统的控制界面或编程方式，设置输出信号的数值或状态。

- 使用多用表或示波器等设备，测量 DCS 输出通道的信号，验证输出信号是否与设定值一致。

- 检查 DCS 系统的输出信号响应时间和准确性，确保其满足实验要求。

5. 故障模拟和恢复测试：- 模拟输入信号的故障情况，如掉线、短路、信号干扰等，观察 DCS 系统的反应和故障处理能力。

- 验证 DCS 系统的冗余和备份功能，确保在主通道故障时，备份通道能够及时切换并继续正常工作。

6. 数据记录和分析：- 在实验过程中，记录输入和输出信号的数值、时间戳等数据，以便后续分析和验证。

- 分析实验数据，检查 DCS 通道的精度、重复性和稳定性等性能指标。

7. 实验总结和报告：- 总结实验结果，评估 DCS 通道的性能和可靠性。

- 撰写实验报告，包括实验目的、步骤、结果和结论等内容。

需要注意的是，具体的 DCS 通道实验步骤可能因 DCS 系统的类型、规格和应用场景而有所不同。

DCS调试与方案一、调试概述DCS（Distributed Control System，分散控制系统）是一种广泛应用于工业自动化领域的控制系统。

本文将详细介绍DCS调试的概述、步骤和方法，并提供一套完整的DCS调试方案。

二、调试步骤1. 系统准备在进行DCS调试之前，需要进行系统准备工作。

包括：- 确定调试目标和要求：明确DCS调试的目标和需求，例如系统稳定性、响应速度等。

- 准备调试设备和工具：包括DCS系统、通信模块、传感器、执行器等设备，并准备相应的调试工具和软件。

- 制定调试计划：根据系统特点和调试目标，制定详细的调试计划，包括调试的顺序、步骤和时间安排。

2. 硬件调试硬件调试是DCS调试的基础。

主要包括以下步骤：- 设备安装和连接：按照系统设计要求，安装和连接DCS系统的各个设备，包括传感器、执行器、通信模块等。

- 信号检测和校准：使用测试仪器对各个信号进行检测和校准，确保信号的准确性和稳定性。

- 确定设备参数：根据系统要求，设置各个设备的参数，包括传感器的量程、执行器的动作范围等。

3. 软件调试软件调试是DCS调试的关键。

主要包括以下步骤：- 系统配置：根据系统要求，进行DCS系统的配置，包括输入输出点的定义、控制策略的设置等。

- 逻辑编程：根据系统需求，编写逻辑程序，实现各个设备之间的协调控制和逻辑判断。

- 联锁测试：对系统进行联锁测试，验证系统的安全性和可靠性。

- 故障排除：在调试过程中，及时发现和排除系统故障，确保系统的正常运行。

4. 性能调试性能调试是DCS调试的最终目标。

主要包括以下步骤：- 系统稳定性测试：对系统进行长期的稳定性测试，验证系统在不同工况下的稳定性和可靠性。

- 响应速度测试：测试系统的响应速度，包括传感器的采样速度、控制器的响应时间等。

- 控制精度测试：测试系统的控制精度，包括输出的准确性和稳定性。

- 故障恢复测试：测试系统在发生故障后的恢复能力，包括故障检测、故障处理等。

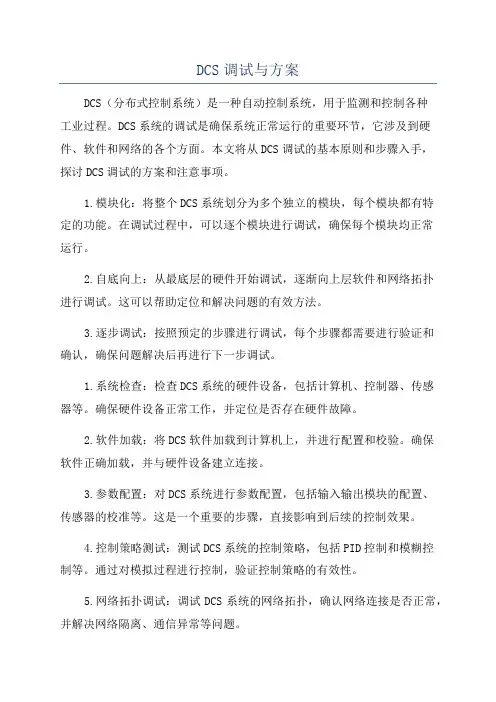

DCS调试与方案DCS（分布式控制系统）是一种自动控制系统，用于监测和控制各种工业过程。

DCS系统的调试是确保系统正常运行的重要环节，它涉及到硬件、软件和网络的各个方面。

本文将从DCS调试的基本原则和步骤入手，探讨DCS调试的方案和注意事项。

1.模块化：将整个DCS系统划分为多个独立的模块，每个模块都有特定的功能。

在调试过程中，可以逐个模块进行调试，确保每个模块均正常运行。

2.自底向上：从最底层的硬件开始调试，逐渐向上层软件和网络拓扑进行调试。

这可以帮助定位和解决问题的有效方法。

3.逐步调试：按照预定的步骤进行调试，每个步骤都需要进行验证和确认，确保问题解决后再进行下一步调试。

1.系统检查：检查DCS系统的硬件设备，包括计算机、控制器、传感器等。

确保硬件设备正常工作，并定位是否存在硬件故障。

2.软件加载：将DCS软件加载到计算机上，并进行配置和校验。

确保软件正确加载，并与硬件设备建立连接。

3.参数配置：对DCS系统进行参数配置，包括输入输出模块的配置、传感器的校准等。

这是一个重要的步骤，直接影响到后续的控制效果。

4.控制策略测试：测试DCS系统的控制策略，包括PID控制和模糊控制等。

通过对模拟过程进行控制，验证控制策略的有效性。

5.网络拓扑调试：调试DCS系统的网络拓扑，确认网络连接是否正常，并解决网络隔离、通信异常等问题。

6.故障排除：如果在调试的过程中遇到问题，需要进行故障排除。

通过检查日志文件、系统报警等方式定位问题，并采取相应的措施解决问题。

1.硬件调试方案：包括硬件设备的检查和校验。

需要检查设备的电源、接线、回路等，确保设备正常连接和供电，并进行适当的校准。

2.软件调试方案：包括软件的加载、配置和校验。

需要确保软件正常加载和配置，并进行参数的校准，使其适应实际控制需求。

3.控制策略调试方案：包括对控制策略进行验证和测试。

需要验证控制策略的可行性和有效性，并进行参数调整和性能优化。

4.网络调试方案：包括网络拓扑的配置和测试。
